Pinout

Pin Number

Pin Name

Type

Function Description

1

3V3

P

3.3 V Power

2

3V3

P

3.3 V Power

3

RST

I

Reset Pin

4

GPIO4

I/O/T

RTC GPIO 4, GPIO 4, TOUCH 4, ADC1_CH3

5

GPIO5

I/O/T

RTC GPIO 5, GPIO 5, TOUCH 5, ADC1_CH4

6

GPIO6

I/O/T

RTC GPIO 6, GPIO 6, TOUCH 6, ADC1_CH5

7

GPIO7

I/O/T

RTC GPIO 7, GPIO 7, TOUCH 7, ADC1_CH6

8

GPIO15

I/O/T

RTC GPIO 15, GPIO 15, U0RTS, ADC2_CH4

9

GPIO16

I/O/T

RTC GPIO 16, GPIO 16, U0CTS, ADC2_CH5

10

GPIO17

I/O/T

RTC GPIO 17, GPIO 17, U1TXD, ADC2_CH6

11

GPIO18

I/O/T

RTC GPIO 18, GPIO 18, U1RXD, ADC2_CH7

12

GPIO8

I/O/T

RTC GPIO 8, GPIO 8, TOUCH 8, ADC1_CH7

13

GPIO3

I/O/T

RTC GPIO 3, GPIO 3, TOUCH 3, ADC1_CH2

14

GPIO46

I/O/T

GPIO 46

15

GPIO9

I/O/T

RTC GPIO 9, GPIO 9, TOUCH 9, ADC1_CH8

16

GPIO10

I/O/T

RTC GPIO 10, GPIO 10, TOUCH 10, ADC1_CH9

17

GPIO11

I/O/T

RTC GPIO 11, GPIO 11, ADC2_CH0

18

GPIO12

I/O/T

RTC GPIO 12, GPIO 12, ADC2_CH1

19

GPIO13

I/O/T

RTC GPIO 13, GPIO 13, ADC2_CH2

20

GPIO14

I/O/T

RTC GPIO 14, GPIO 14, ADC2_CH3

21

5V

P

5 V Power

22

GND

G

Ground

J3 Pin Header Definitions

Pin Number

Pin Name

Type

Function Description

1

GND

G

Ground

2

TX

I/O/T

U0TXD, GPIO 43, CLK_OUT1

3

RX

I/O/T

U0RXD, GPIO 44, CLK_OUT2

4

GPIO1

I/O/T

RTC GPIO 1, GPIO 1, TOUCH 1, ADC1_CH0

5

GPIO2

I/O/T

RTC GPIO 2, GPIO 2, TOUCH 2, ADC1_CH1

6

GPIO42

I/O/T

MTMS, GPIO 42

7

GPIO41

I/O/T

MTDI, GPIO 41

8

GPIO40

I/O/T

MTDO, GPIO 40

9

GPIO39

I/O/T

MTCK, GPIO 39, CLK_OUT3

10

GPIO38

I/O/T

FSPIWP, GPIO 38, RGB LED

11

GPIO37

I/O/T

SPIDQS, GPIO 37, FSPIQ

12

GPIO36

I/O/T

SPIIO7, GPIO 36, FSPICLK

13

GPIO35

I/O/T

SPIIO6, GPIO 35, FSPID

14

GPIO0

I/O/T

RTC GPIO 0, GPIO 0

15

GPIO45

I/O/T

GPIO 45

16

GPIO48

I/O/T

GPIO 48, SPICLK_N

17

GPIO47

I/O/T

GPIO 47, SPICLK_P

18

GPIO21

I/O/T

RTC GPIO 21, GPIO 21

19

GPIO20

I/O/T

RTC GPIO 20, GPIO 20

20

GPIO19

I/O/T

RTC GPIO 19, GPIO 19

21

GND

G

Ground

22

GND

G

Ground


Pin Type Description

  • P: Power Pin.

  • G: Ground Pin.

  • I: Input Pin.

  • O: Output Pin.

  • T: Tri-state Pin.

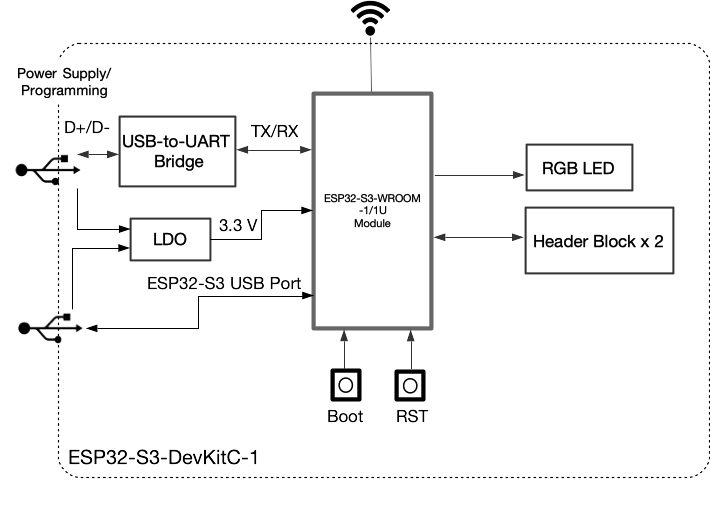

Functional Block Diagram
