1. Introduction du produit

1.1 Description

Ce kit d’apprentissage est un outil programmable spécialement conçu pour les enfants de plus de 6 ans, qui comprend 15 modules et capteurs tels que des LED, des boutons, un LCD, un photosenseur, un capteur sonore, un récepteur IR, un capteur de température et d’humidité ainsi que plus de 30 projets intéressants.

Le langage Arduino C est fourni, ce qui permet de développer la pensée algorithmique.

1.2 Caractéristiques

  1. Câblage facile : Le câblage de VCC et GND est caché

  2. Fonctions multiples : La carte de développement Nano ou ESP32 est disponible comme carte de contrôle et 15 capteurs sont intégrés. Lorsque l’alimentation externe est connectée, l’interrupteur DIP peut être utilisé pour contrôler la tension VCC à 3.3V ou 5V.

  3. Structure simple : Utilisation de piliers en cuivre double passage de 6mm pour connecter la plaque acrylique.

  4. Grande extensibilité : Des broches VCC et GND sont fournies

  5. Apprentissage de la programmation : Le langage Arduino C est disponible.

1.3 Paramètres

  • Tension de fonctionnement : 5V ou 3.3V

  • Alimentation DC : 7-12V

  • Alimentation USB : 5V

  • Courant de fonctionnement : ≥35mA

  • Température de fonctionnement : –10°C ~ +65°C

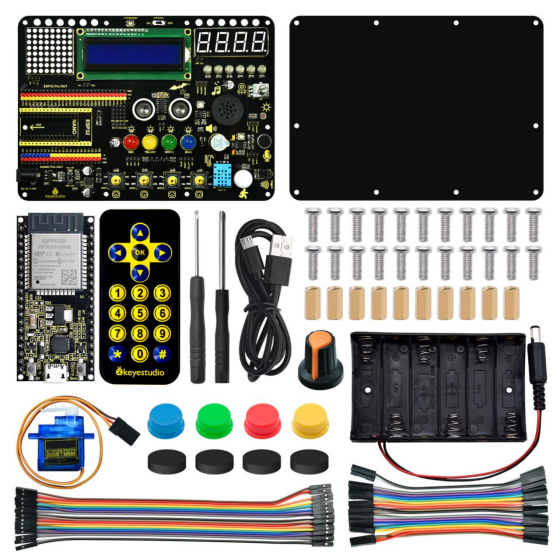

1.4 Liste du kit

No.

Composants

QTY


1

Carte intégrée Keyestudio Circuit

1

2

Carte Keyestudio ESP32

1

3

Support de pile 3XAA (piles non incluses)

1

4

Servo

1

5

Tournevis plat

1

6

Tournevis cruciforme

1

7

Télécommande IR

1

8

Câble USB

1

9

Vis tête ronde M2.5*6MM

22

10

Pilier cuivre double passage M2.5*9MM

10

11

Fils DuPont F-F 20CM

20

12

Fils DuPont F-F 10CM

20

13

Plaque acrylique

1

14

Tampon en caoutchouc

4

15

Capuchon potentiomètre

1

16

Capuchon bouton rouge

1

17

Capuchon bouton vert

1

18

Capuchon bouton jaune

1

19

Capuchon bouton bleu

1

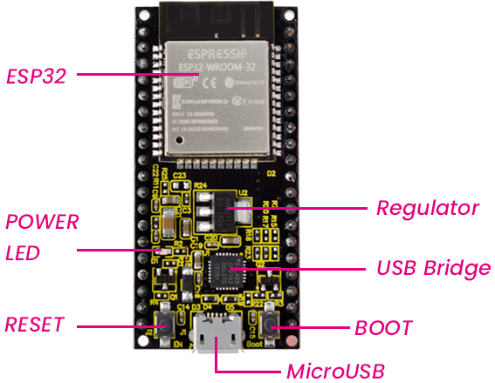

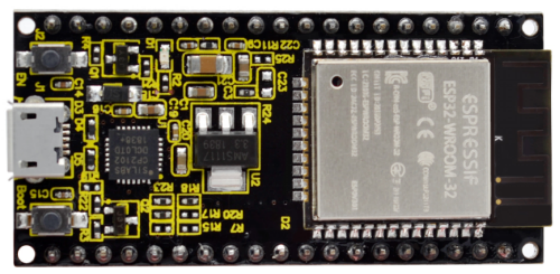

1.5 Carte de contrôle ESP32

Introduction

La carte Core Keyestudio ESP32 est une mini carte de développement basée sur le module ESP-WROOM-32. La carte a fait sortir la plupart des ports I/O vers des headers de broches au pas de 2,54 mm. Cela offre un moyen simple de connecter des périphériques selon vos besoins.

Lors du développement et du débogage avec la carte de développement, les headers de broches standard de chaque côté rendent votre manipulation plus simple et pratique.

Le module ESP-WROOM-32 est la solution intégrée WiFi + Bluetooth leader dans l’industrie avec moins de 10 composants externes. Il intègre des commutateurs d’antenne, un balun RF, des amplificateurs de puissance, des amplificateurs à faible bruit, des filtres ainsi que des modules de gestion d’alimentation. En même temps, il intègre la technologie basse consommation 40nm de TSMC, offrant des performances énergétiques et RF, ce qui le rend sûr, fiable et facile à étendre à diverses applications.

Spécifications

  • Microcontrôleur : Module ESP-WROOM-32

  • Puce USB-série : CP2102-GMR

  • Tension de fonctionnement : DC 5V

  • Courant de fonctionnement : 80mA

  • Courant d’alimentation : 500mA

  • Plage de température de fonctionnement : -40°C ~ +85°C

  • Mode WiFi : Station/SoftAP/SoftAP+Station/P2P

  • Protocole WiFi : 802.11 b/g/n/e/i (802.11n, vitesse jusqu’à 150 Mbps)

  • Plage de fréquence WiFi : 2.4 GHz ~ 2.5 GHz

  • Protocole Bluetooth : conforme à Bluetooth v4.2 BR/EDR et BLE Standard

  • Dimensions : 552613mm

  • Poids : 9.3g

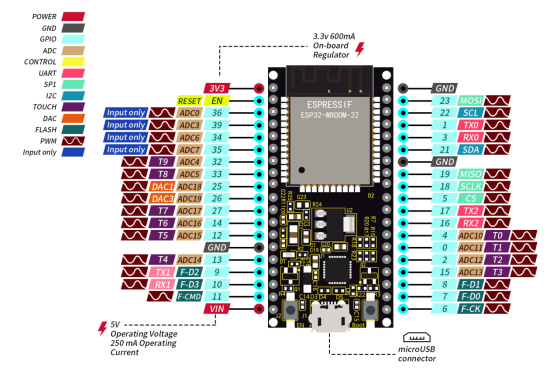

Brochage

L’ESP32 a moins de broches que les processeurs couramment utilisés, mais cela ne pose aucun problème pour réutiliser plusieurs fonctions sur les broches.

Attention : Le niveau de tension des broches de l’ESP32 est de 3.3V. Si vous souhaitez connecter l’ESP32 à un autre appareil fonctionnant sous 5V, vous devez utiliser un convertisseur de niveau pour adapter la tension.

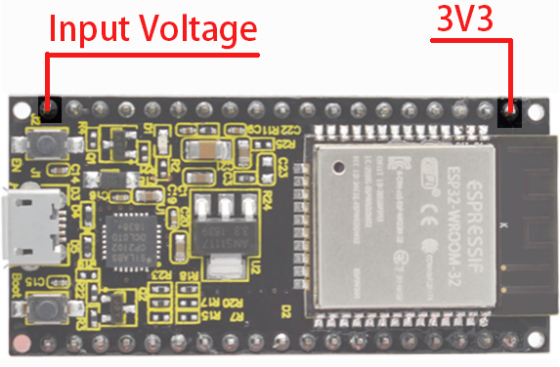

  • Broches d’alimentation : Le module dispose de deux broches d’alimentation +5V et 3.3V. Vous pouvez utiliser ces deux broches pour alimenter d’autres appareils et modules.

  • Broches GND : Le module dispose de trois broches de masse.

  • Broche Enable (EN) : Cette broche sert à activer ou désactiver le module. La broche active le module au niveau haut et le désactive au niveau bas.

  • Broches Entrée/Sortie (GPIO) : Vous pouvez utiliser 32 broches GPIO pour communiquer avec des LED, des interrupteurs et d’autres dispositifs d’entrée/sortie. Vous pouvez également activer les résistances de tirage interne vers le haut ou vers le bas sur ces broches.

  • Note : Bien que les broches GPIO6 à GPIO11 (SCK/CLK, SDO/SD0, SDI/SD1, SHD/SD2, SWP/SD3 et SCS/CMD) soient utilisées pour la communication SPI interne du module, leur usage n’est pas recommandé.

  • ADC : Vous pouvez utiliser les 16 broches ADC de ce module pour convertir des tensions analogiques (sortie de certains capteurs) en tensions numériques. Certains de ces convertisseurs sont connectés à des amplificateurs internes capables de mesurer de faibles tensions avec une grande précision.

  • DAC : Le module ESP32 dispose de deux convertisseurs D/A avec une précision de 8 bits.

  • Touch pad : Il y a 10 broches sur le module ESP32 sensibles aux variations de capacité. Vous pouvez connecter ces broches à certaines zones de PCB et les utiliser comme interrupteurs tactiles.

  • SPI : Le module dispose de deux interfaces SPI, qui peuvent être utilisées pour connecter un écran, un module mémoire SD/microSD ainsi qu’une mémoire flash externe.

  • I2C : Les broches SDA et SCL sont utilisées pour la communication I2C.

  • Communication série (UART) : Le module dispose de deux interfaces UART, pouvant transférer jusqu’à 5 Mbps d’informations entre deux appareils. L’UART0 dispose également des fonctions de contrôle CTS et RTS.

  • PWM : Presque toutes les broches d’entrée/sortie de l’ESP32 peuvent être utilisées pour le PWM (modulation de largeur d’impulsion). Ces broches peuvent contrôler des moteurs, des LED et des couleurs.

1.6 Composants

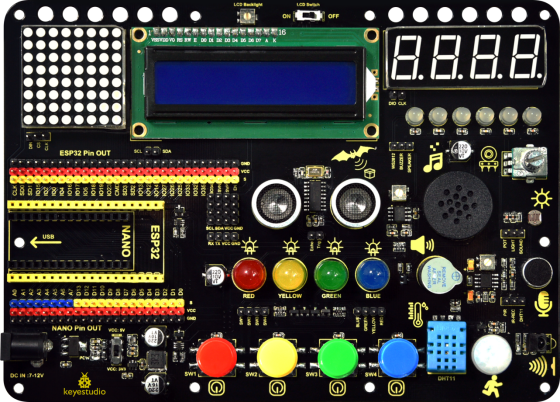

1.7 Carte intégrée ESP32

Cette carte d’extension est compatible avec la carte de développement Keyestudio Nano Plus et la carte de développement Keyestudio ESP32. La tension sur VCC peut être réglée à 3.3V (ESP32) ou 5V (Nano) via un interrupteur DIP.

Elle intègre quatre boutons, quatre LED (rouge, jaune, verte et bleue), six LED RGB WS2812, un buzzer, un capteur de mouvement PIR, un récepteur IR, un capteur sonore, une photorésistance, un amplificateur 8002, un potentiomètre, un capteur ultrasonique, un afficheur tube digital 4 bits, un afficheur matrice de points 8x8 et un écran LCD 1602.

De plus, chaque broche possède son propre VCC et GND, ce qui apporte une meilleure compatibilité à la carte et offre plus d’opportunités pour un apprentissage étendu d’autres modules.

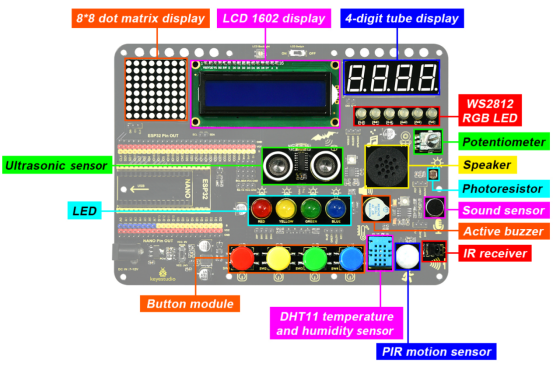

Présentation des modules

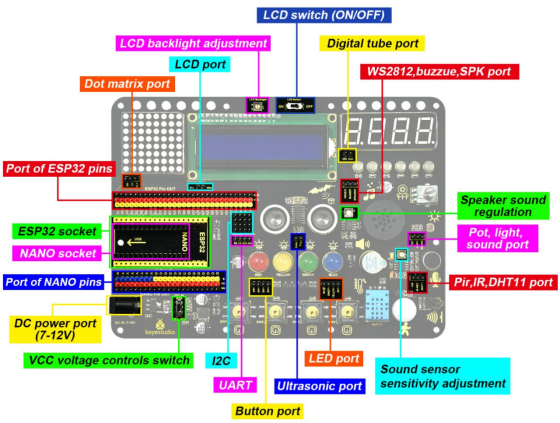

Brochage
