Servicio postventa
Si encuentra que falta algo o está roto, o tiene alguna dificultad para aprender con el kit, no dude en contactarnos. Bienvenido a enviarnos un correo electrónico a: service@keyestudio.com
¡Nos esforzaremos por actualizar proyectos y productos continuamente a partir de sus sinceros consejos! ¡Gracias!
Introducción del Producto
FKS0004 Kit de aprendizaje Keyestudio microbit
Este kit de aprendizaje cubre sensores y componentes así como una placa Micro:bit, y la tarjeta de animación incluida hace que los experimentos sean más exquisitos y hermosos. No solo permite a los makers experimentar el encanto y la practicidad de la tecnología, sino que también cultiva su pensamiento lógico.
Al mismo tiempo, demuestra plenamente el valor práctico y el significado educativo de la aplicación de la ciencia y la tecnología.
Obtener Recursos (Importante)
Descargar (Importante)：MakeCode_Tutorial .
Recordatorio especial: Después de descargar el archivo MakeCode_Tutorial, extráigalo. La carpeta incluye códigos, controlador USB, etc.
Descargar (Importante)：MicroPython_Tutorial .
Recordatorio especial: Después de descargar el archivo MicroPython_Tutorial, extráigalo. La carpeta incluye códigos, biblioteca, controlador USB, etc.

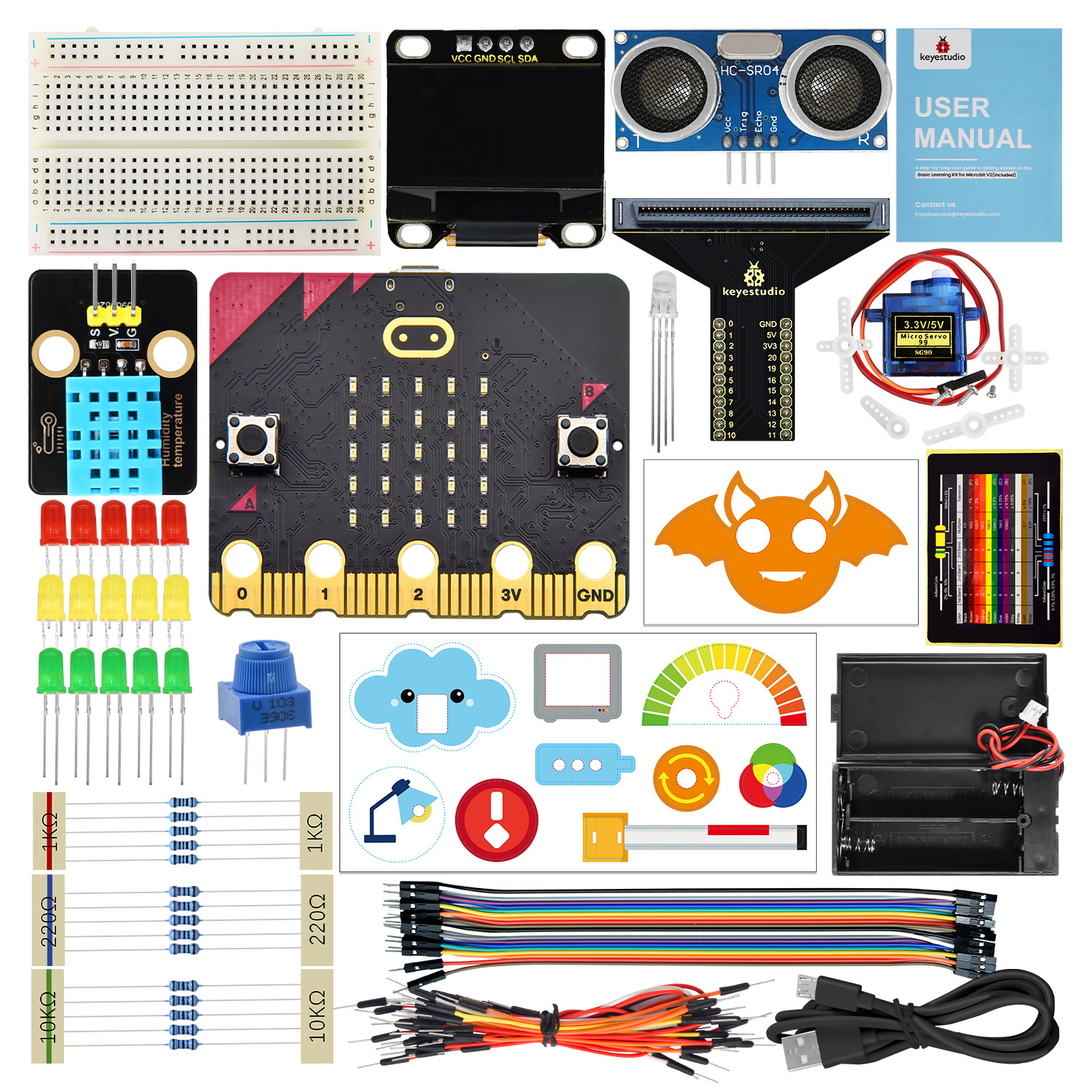

Lista del Kit de Producto
Por favor, revise la lista para asegurarse de que todas las piezas estén intactas. Si encuentra alguna falta, contacte inmediatamente a nuestro personal de ventas.
# |
PIC |
NOMBRE |
CANT |
|---|---|---|---|
1 |
|
placa principal micro:bit V2.0 |
1 |
2 |
|
breadboard |
1 |
3 |
|
sensor ultrasónico |
1 |
4 |
|
cable Micro USB |
1 |
5 |
|
cable jumper |
1 |
6 |
|
servo |
1 |
7 |
|
placa de expansión tipo T para micro:bit |
1 |
8 |
|
cable DuPont |
1 |
9 |
|
XHT11 (compatible con DHT11) |
1 |
10 |
|
módulo OLED |
1 |
11 |
|
LED RGB |
1 |
12 |
|
potenciómetro |
1 |
13 |
|
resistencia 220Ω |
5 |
14 |
|
resistencia 1kΩ |
5 |
15 |
|
resistencia 10kΩ |
5 |
16 |
|
LED rojo |
5 |
17 |
|
LED amarillo |
5 |
18 |
|
LED verde |
5 |
12 |
|
tarjeta de resistencias |
1 |
12 |
|
soporte para batería |
1 |
13 |
|
Batería AA (auto-proporcionada) |
2 |
14 |
|
tarjeta |
1 |
15 |
|
tarjeta |
1 |

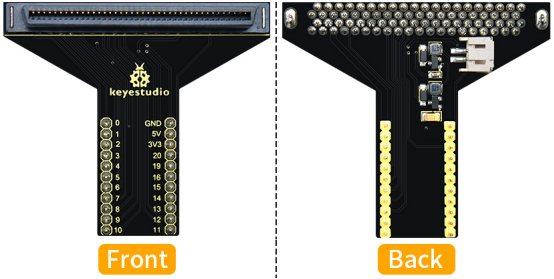

Placa de Expansión Tipo T
1. Introducción
En el mercado educativo, las placas micro:bit son cada vez más populares. Sin embargo, no es fácil probar una sola placa micro:bit con otros módulos sensores. Por ello, hemos diseñado especialmente esta placa de expansión tipo T para micro:bit.
La placa de expansión tipo T para micro:bit divide todos los puertos IO en la placa en pines con un espaciado de 2.54mm (GND, 5V, 3V3, Señal), lo que es muy conveniente para conectar con otros módulos sensores y componentes electrónicos.
Además, puede alimentar la placa micro:bit a través del puerto DC blanco (DC 3V) o la interfaz micro USB (DC 5V) en la placa de expansión.
La placa de expansión puede aumentar o convertir el voltaje. Si se alimenta con una fuente externa de 3V, puede proporcionar voltajes de 3.3V y 5V.
2. Características
Voltaje de entrada: puerto DC blanco (DC 3V) o interfaz micro USB (DC 5V)
Voltaje de salida: 3.3V o 5V
Los puertos IO de micro:bit están divididos en pines con un espaciado de 2.54mm
Dimensiones: 64mm x 56mm x 18mm
Peso: 13.1g

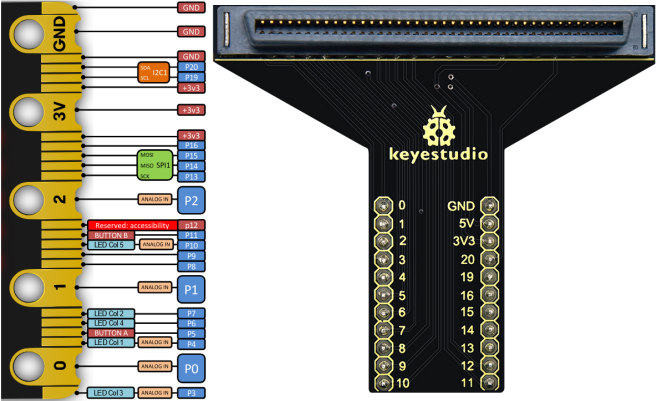

3. Distribución de Pines
Sobre Micro:bit
1. Qué es Micro:bit
Lanzado por la British Broadcasting Corporation (BBC), micro:bit es una placa de desarrollo microcomputadora diseñada para la educación en programación para adolescentes.
Aunque tiene el tamaño de una tarjeta de crédito, la placa integra muchos componentes, incluyendo una matriz LED 5x5, 2 botones programables, un acelerómetro, una brújula, un termómetro, un logo sensible al tacto y un micrófono MEMS, un módulo Bluetooth de baja energía y un zumbador. Este zumbador incorporado reproduce todo tipo de sonidos sin ningún equipo externo. Además, su modo de suspensión reduce el consumo de energía de las baterías cuando se mantiene presionado el botón Reset&Power.
1.1. Diseño de la placa Micro:bit V2

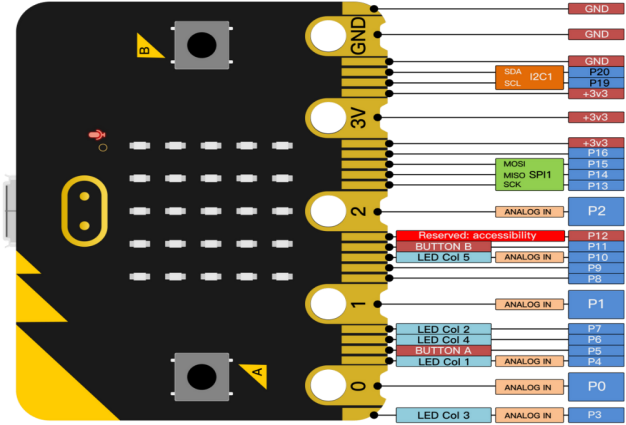

1.2. Distribución de pines Micro:bit V2
Funciones de los pines de Micro:bit:
función |
pines |
|---|---|
GPIO |
P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20 |
ADC/DAC |
P0，P1，P2，P3，P4，P10 |
IIC |
P19（SCL），P20（SDA） |
SPI |
P13（SCK），P14（MISO），P15（MOSI） |
PWM (comúnmente usado) |
P0，P1，P2，P3，P4，P10 |
ocupado |
P5(Botón A)，P6(LED Col4)，P7(LED Col2)，P10(LED Col5)，P11(Botón B) |
Para más información visite el sitio oficial:
1.3. Notas para la aplicación de Micro:bit V2
Se recomienda cubrirlo con un protector de silicona para evitar cortocircuitos ya que tiene muchos componentes electrónicos sofisticados.
Su puerto IO es muy débil en conducción ya que solo puede manejar corriente menor a 300mA. Por lo tanto, no lo conecte con dispositivos que operen con corriente alta, como servo MG995 y motor DC, o se quemará. Además, debe conocer los requerimientos de corriente de los dispositivos antes de usarlos y generalmente se recomienda usar la placa junto con un shield para Micro:bit.
Se recomienda alimentar la placa principal vía la interfaz USB o mediante batería de 3V. El puerto IO de esta placa es 3V3, por lo que no soporta sensores de 5V. Si necesita 5V, se requiere la placa de expansión para conectar una fuente externa.
Al usar los pines (P3, P4, P6, P7 y P10) compartidos con la matriz de puntos LED, bloquéelos de la matriz. De lo contrario, el LED puede mostrar aleatoriamente y los datos de los sensores conectados pueden ser incorrectos.
Los pines 19 y 20 no pueden usarse como puertos IO aunque Makecode muestre que sí. Solo pueden usarse para comunicación I2C.
El puerto de batería de 3V no puede conectarse con baterías de más de 3.3V, o la placa se dañará.
Está prohibido operarlo sobre productos metálicos para evitar cortocircuitos.
En pocas palabras, micro:bit es como una microcomputadora que ha puesto la programación al alcance de nuestras manos y ha potenciado la innovación digital.
2. Driver de Micro:bit
Micro:bit no requiere instalación de driver. Sin embargo, en caso de que su computadora no reconozca la placa principal, necesita instalar el driver.
Instrucciones para la instalación del driver:

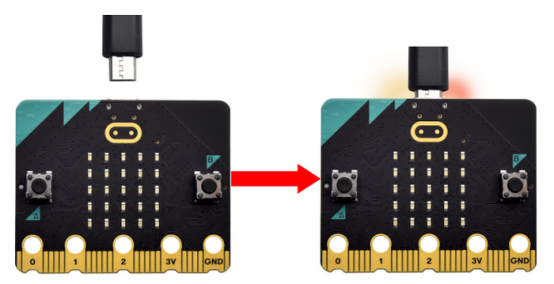

Conecte la placa principal micro:bit a la computadora mediante cable USB.

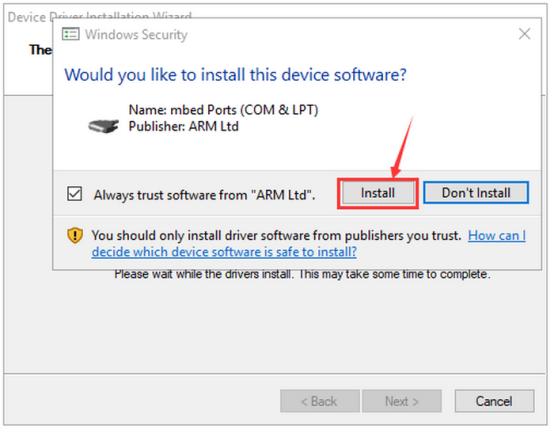

En las carpetas MicroPython_Tutorial y MakeCode_Tutorial, proporcionamos archivos de driver. Elija uno de ellos. Haga clic en el archivo del driver para “Instalar”.

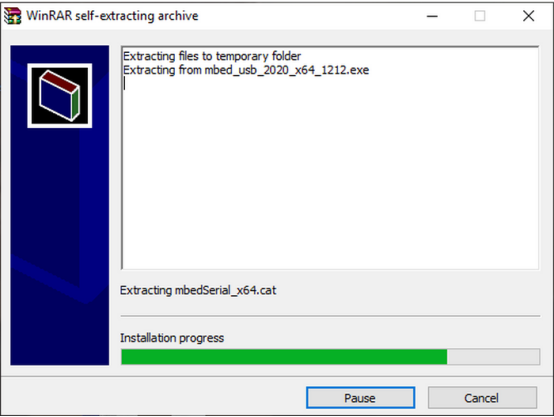

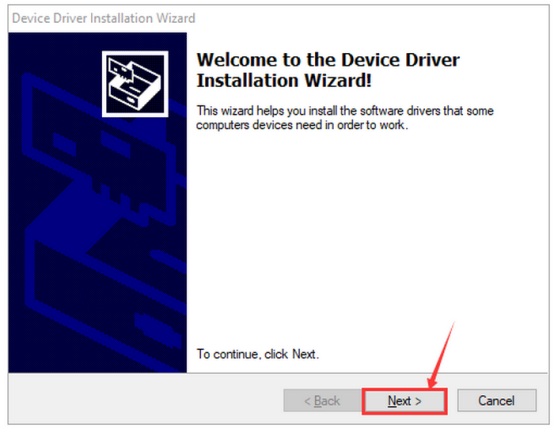

“Instalar” y “Siguiente”.

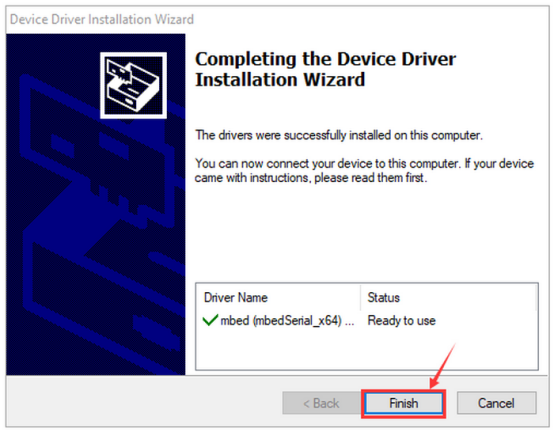

“Instalar” y “Finalizar”.

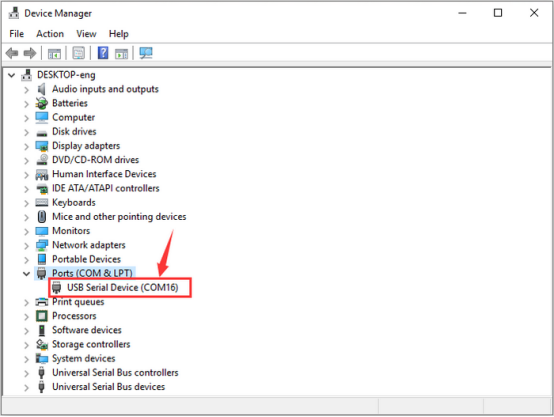

Después, ingrese a “Equipo” —> “Propiedades” —> “Administrador de dispositivos”:
