アフターサービス

不足や破損が見つかった場合、またはキットの学習に困難がある場合は、お気軽にご連絡ください。メールでのお問い合わせも歓迎します：service@keyestudio.com

皆様の誠実なご意見をもとに、プロジェクトや製品の継続的な更新に努めてまいります！ありがとうございます！

製品紹介

FKS0004 Keyestudio microbit 学習キット

この学習キットはセンサーや部品に加え、Micro:bitボードを含み、付属のアニメーションカードにより実験がより精巧で美しくなります。技術の魅力と実用性を体験できるだけでなく、論理的思考力も育成します。

同時に、科学技術の応用における実用的価値と教育的意義を十分に示しています。

リソースの入手（重要）

ダウンロード (重要)：MakeCode_Tutorial 。

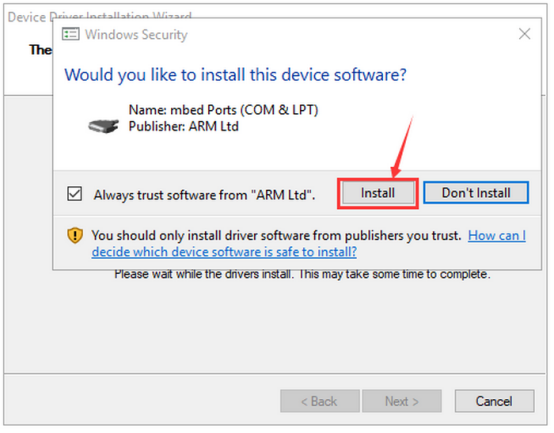

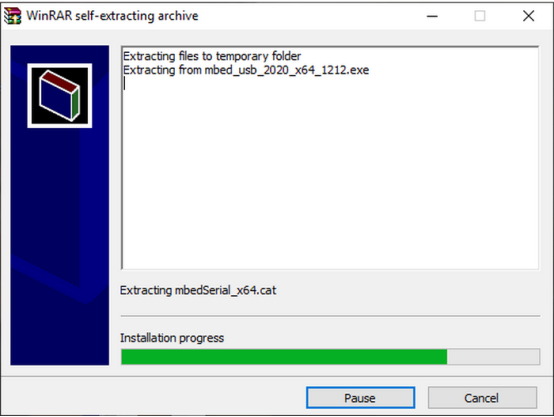

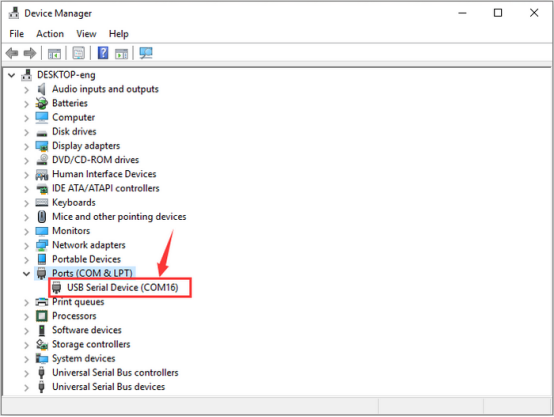

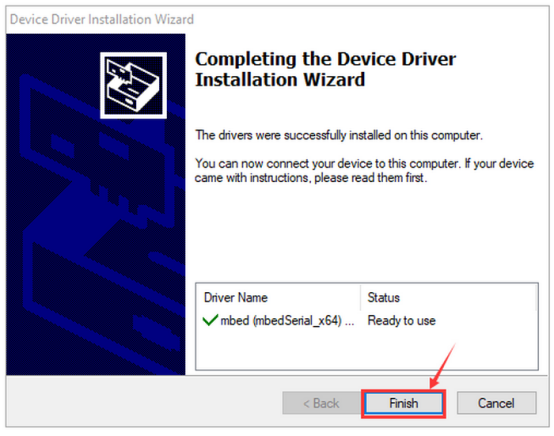

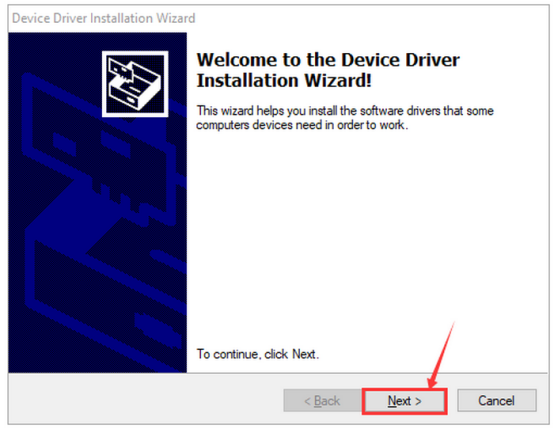

特別な注意: MakeCode_Tutorialファイルをダウンロード後、解凍してください。フォルダにはコード、USBドライバーなどが含まれています。

ダウンロード (重要)：MicroPython_Tutorial 。

特別な注意: MicroPython_Tutorialファイルをダウンロード後、解凍してください。フォルダにはコード、ライブラリ、USBドライバーなどが含まれています。

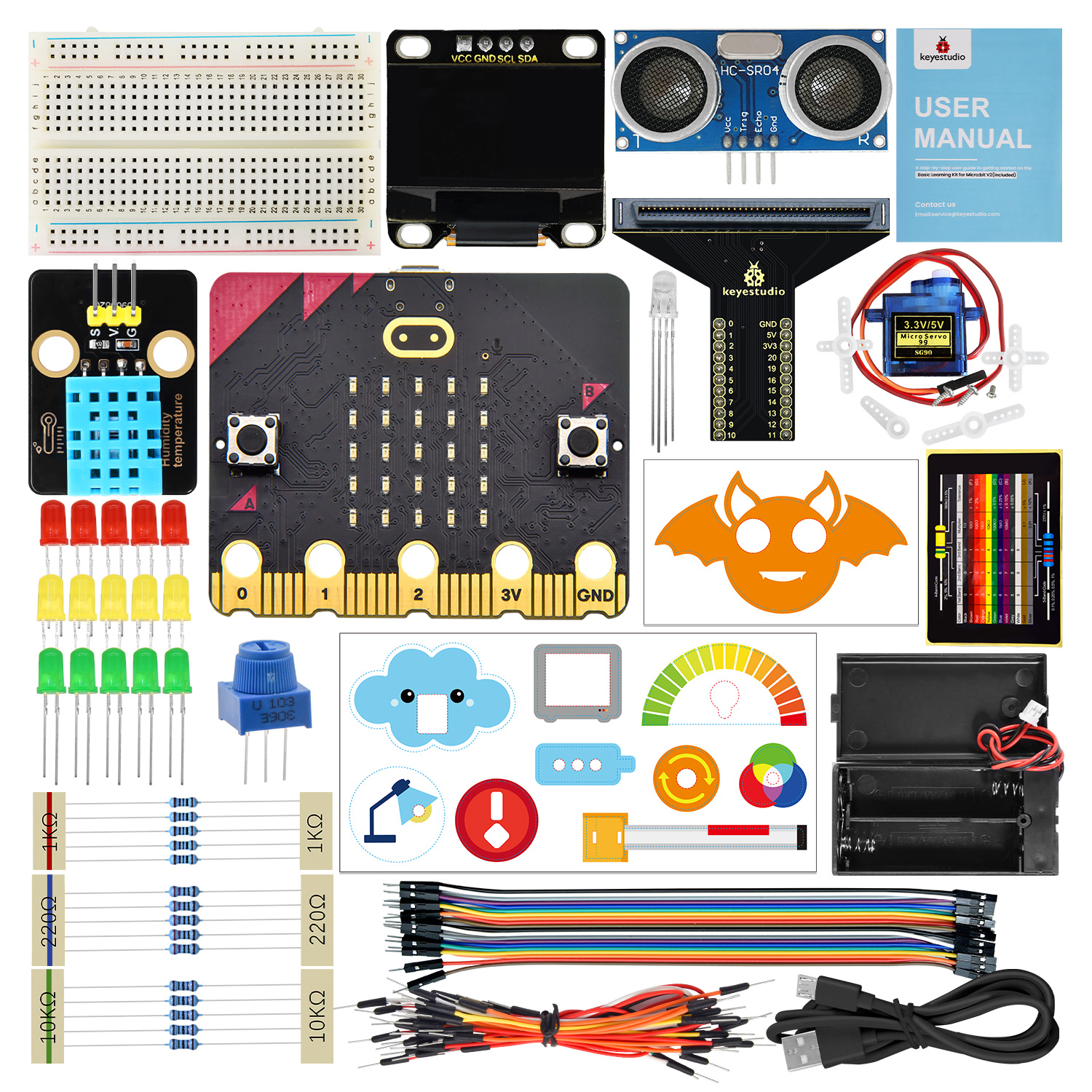

製品キット一覧

すべての部品が揃っているかリストでご確認ください。不足があれば、すぐに販売スタッフにご連絡ください。

#	名称	数量
1	micro:bit V2.0 メインボード	1
2	ブレッドボード	1
3	超音波センサー	1
4	Micro USB ケーブル	1
5	ジャンプワイヤ	1
6	サーボ	1
7	micro:bit T型拡張ボード	1
8	DuPont ワイヤ	1
9	XHT11 (DHT11互換)	1
10	OLED モジュール	1
11	RGB LED	1
12	ポテンショメーター	1
13	220Ω 抵抗	5
14	1kΩ 抵抗	5
15	10kΩ 抵抗	5
16	赤色LED	5
17	黄色LED	5
18	緑色LED	5
12	抵抗カード	1
12	電池ホルダー	1
13	単三電池 (別途用意)	2
14	カード	1
15	カード	1

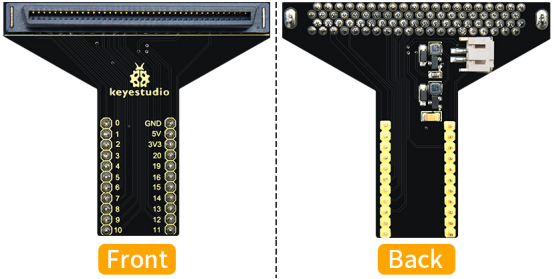

T型拡張ボード

1. はじめに

教育市場において、micro:bitボードはますます人気が高まっています。しかし、単体のmicro:bitボードを他のセンサーモジュールとテストするのは簡単ではありません。そこで、特別にこのmicro:bit T型拡張ボードを設計しました。

Micro:bit T型拡張ボードは、ボード上のすべてのIOポートをピン（間隔2.54mm、GND、5V、3V3、信号）に分割しており、他のセンサーモジュールや電子部品との接続が非常に便利です。

さらに、拡張ボードの白いDCポート（DC 3V）またはmicro USBインターフェース（DC 5V）を通じてmicro:bitボードに電源を供給できます。

拡張ボードは電圧の昇圧または変換が可能です。外部電源3Vで駆動すると、3.3Vと5Vの電圧を出力できます。

2. 特徴

入力電圧：白いDCポート（DC 3V）またはmicro USBインターフェース（DC 5V）
出力電圧：3.3Vまたは5V
micro:bitのIOポートは2.54mm間隔のピンに分割
寸法：64mm x 56mm x 18mm
重量：13.1g

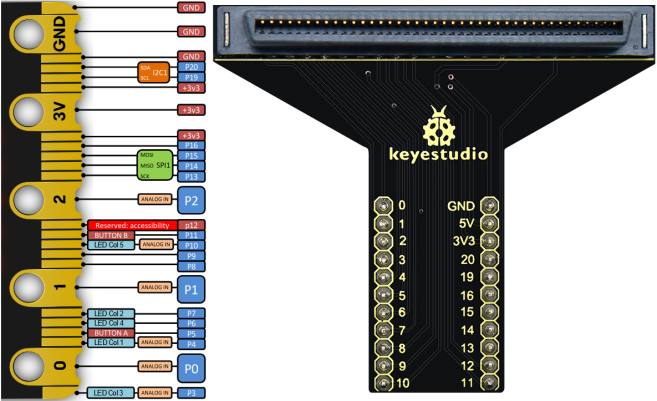

3. ピン配置

Micro:bitについて

1. Micro:bitとは

英国放送協会（BBC）が立ち上げたmicro:bitは、若者向けのプログラミング教育用に設計されたマイクロコンピュータ開発ボードです。

クレジットカードサイズながら、5x5 LEDマトリックス、2つのプログラム可能なボタン、加速度計、コンパス、温度計、タッチ感知ロゴ、MEMSマイクロフォン、低消費電力Bluetoothモジュール、ブザーなど多くのコンポーネントを統合しています。この内蔵ブザーは外部機器なしで様々な音を再生できます。さらに、リセット＆電源ボタンを長押しするとスリープモードに入り、バッテリーの消費を抑えます。

1.1. Micro:bit V2 ボードレイアウト

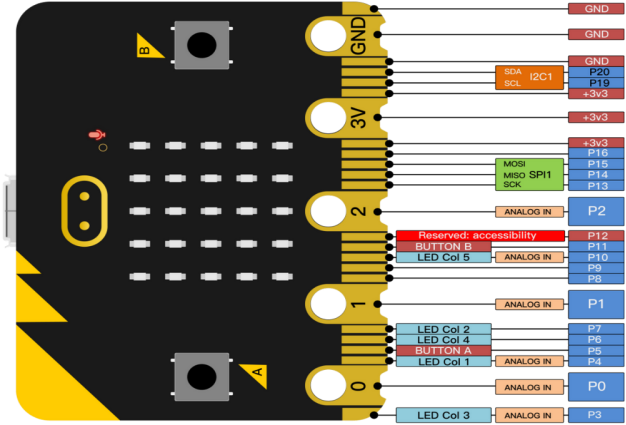

1.2. Micro:bit V2 ピン配置

Micro:bitのピン機能：

機能	ピン
GPIO	P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20
ADC/DAC	P0，P1，P2，P3，P4，P10
IIC	P19（SCL），P20（SDA）
SPI	P13（SCK），P14（MISO），P15（MOSI）
PWM (よく使う)	P0，P1，P2，P3，P4，P10
使用中	P5(Button A)，P6(LED Col4)，P7(LED Col2)，P10(LED Col5)，P11(Button B)

詳細は公式サイトをご覧ください：

1.3. Micro:bit V2の使用上の注意

多くの精密電子部品を含むため、ショート防止のためにシリコンプロテクターで覆うことを推奨します。
IOポートは駆動力が弱く、300mA未満の電流しか扱えません。サーボMG995やDCモーターなど大電流機器に接続すると焼損します。使用前に機器の電流要件を確認し、一般的にはMicro:bitシールドと併用することを推奨します。

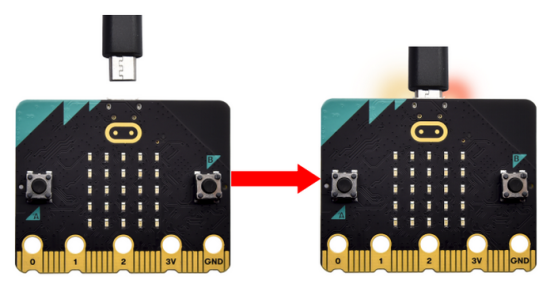

メインボードの電源はUSBインターフェースまたは3Vのバッテリーから供給することを推奨します。このボードのIOポートは3V3であり、5Vセンサーはサポートしていません。5Vが必要な場合は拡張ボードを使い外部電源に接続してください。
LEDドットマトリックスと共有するピン（P3, P4, P6, P7, P10）を使用する場合は、マトリックスからブロックしてください。そうしないとLEDがランダムに表示されたり、接続センサーのデータが誤る可能性があります。
Makecodeでは使用可能と表示されますが、ピン19と20はIOポートとして使用できません。I2C通信専用です。
3Vのバッテリーポートに3.3Vを超える電池を接続するとボードが破損します。
ショート防止のため、金属製品上での操作は禁止します。

簡単に言うと、micro:bitはプログラミングを手軽にし、デジタルイノベーションを促進するマイクロコンピュータのようなものです。
