Project 02: Verkeerslichten

1. Overzicht

In dit project gebruiken we drie LEDs (rood, geel en groen), een speaker op de micro:bit board en een 5x5 LED-matrix om een model van verkeerslichten te maken.

2. Componenten




micro:bit board *1

micro:bit T-type uitbreidingsboard *1

micro USB-kabel *1




rode LED *1

gele LED *1

groene LED *1




220Ω weerstand *3

jumper draden

breadboard *1



batterijhouder *1
(zelf meegebrachte AA batterijen *2)

verkeerslichten kaart *1

3. Componentkennis

Speaker


Micro:bit wordt geleverd met een speaker, wat het gemakkelijk maakt om geluid te maken in je project.

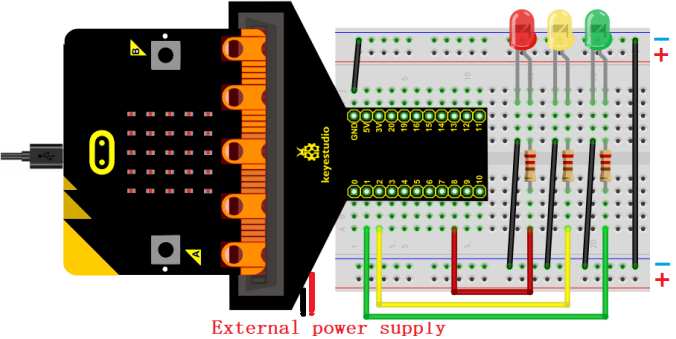

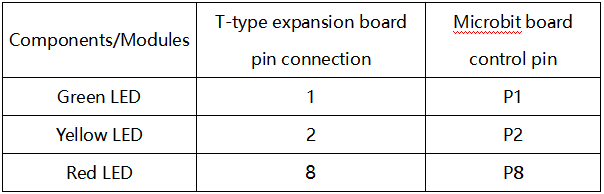

4. Bedradingsschema


Opmerking: de micro:bit board moet in het T-type uitbreidingsboard worden gestoken zoals hieronder getoond. De LED-matrix van de micro:bit board moet aan dezelfde zijde zitten als het logo van het uitbreidingsboard.

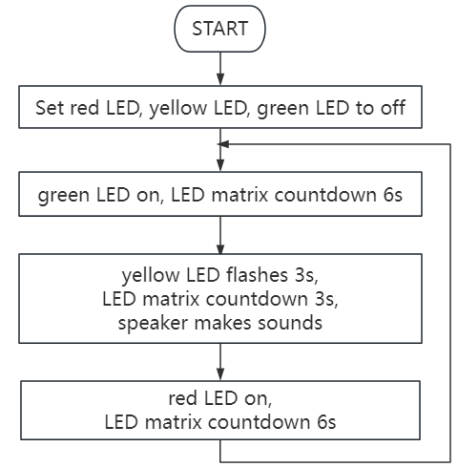

5. Code Flow


6. Testcode

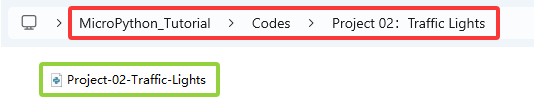

Het codebestand is te vinden in de map Project 02：Traffic Lights, bestand Project-02-Traffic-Lights.py.


Volledige code:

'''
Function: traffic lights with countdowns and buzzes
Compiling IDE: MU 1.2.0
Author: https://docs.keyestudio.com
'''
# import microbit related libraries
from microbit import *

pin1.write_digital(0) # set P1 pin to low
pin2.write_digital(0) # set P2 pin to low
pin8.write_digital(0) # set P8 pin to low

import music # import music libraries

while True:
   pin1.write_digital(1)  # P1 pin to high
   display.show('6')  # LED matrixs shows 6
   sleep(1000)        # delay 1s
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin1.write_digital(0)
   pin2.write_digital(1)
   music.play("C4:4")    # speaker plays C4 tone
   display.show('2')
   sleep(500)
   pin2.write_digital(0)
   music.reset()         # no tone
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('1')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin2.write_digital(1)
   music.play("C4:4")
   display.show('0')
   sleep(500)
   pin2.write_digital(0)
   music.reset()
   sleep(500)
   pin8.write_digital(1)
   display.show('6')
   sleep(1000)
   display.show('5')
   sleep(1000)
   display.show('4')
   sleep(1000)
   display.show('3')
   sleep(1000)
   display.show('2')
   sleep(1000)
   display.show('1')
   sleep(1000)
   display.show('0')
   sleep(1000)
   pin8.write_digital(0)

7. Testresultaat

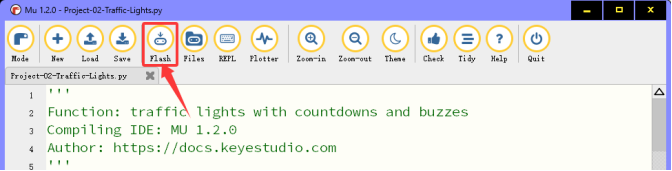

Klik op “Flash” om de code op de micro:bit board te laden.


Na het downloaden van de code naar de board, zet de voeding aan via micro USB-kabel of externe voeding (zet de DIP-schakelaar op ON), en druk op de resetknop op de board.

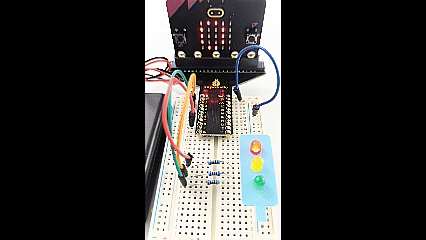

De groene LED gaat aan en de 5×5 LED-matrix telt 6 seconden af. Nadat de groene LED uitgaat, knippert de gele LED en telt de matrix 3 seconden af met geluid van de speaker. Tot slot gaat de rode LED aan met een aftelling van 6 seconden. Deze handelingen herhalen zich.

LET OP: Als de bedrading correct is maar je ziet geen resultaat, druk dan op de resetknop aan de achterkant van de board.


Bij voeding via externe voeding, zet de DIP-schakelaar op ON.
