3. Gamepad-Montage

3.1 Installation

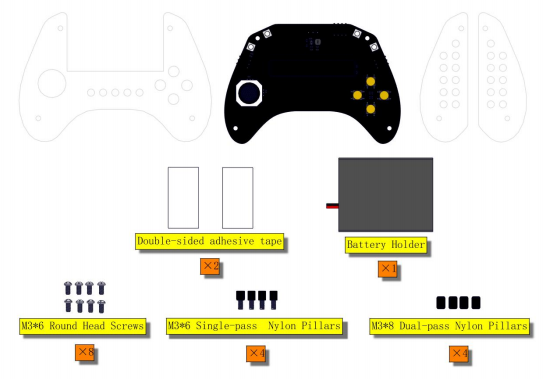

Benötigte Teile:

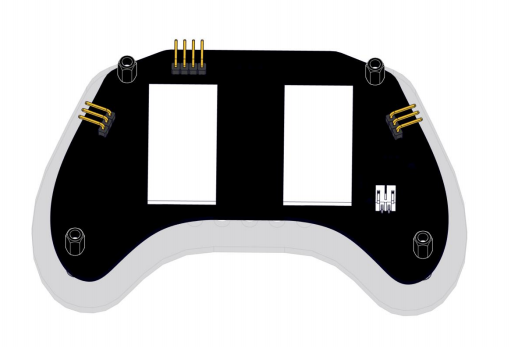

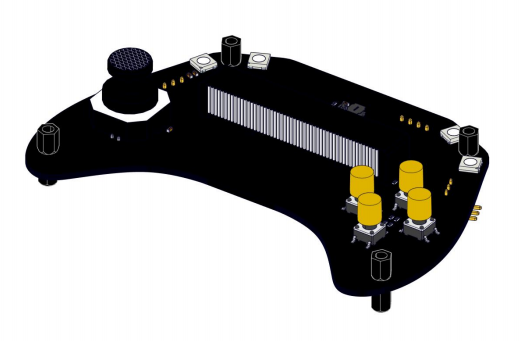

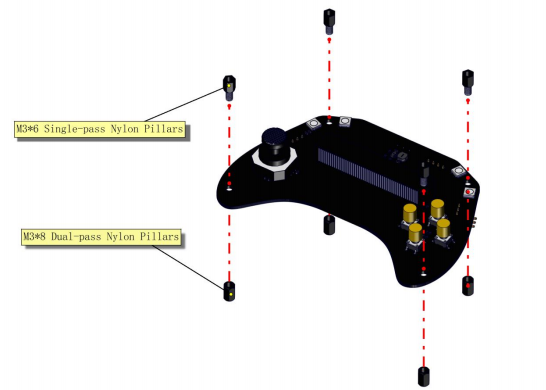

Installieren Sie diese Nylon pillars auf der Steuerplatine.

So:

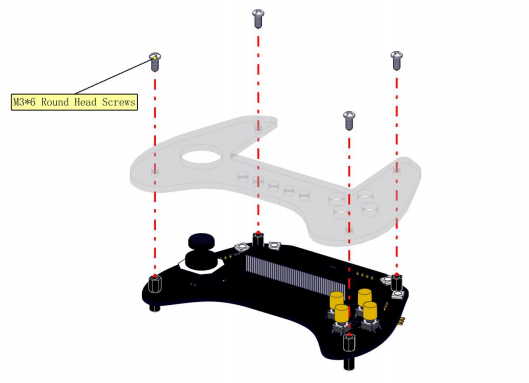

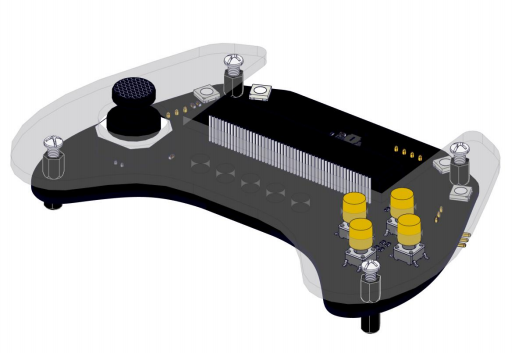

Und dann montieren Sie die obere Acrylplatte mit vier M3*6 Schrauben an der Steuerplatine.

So:

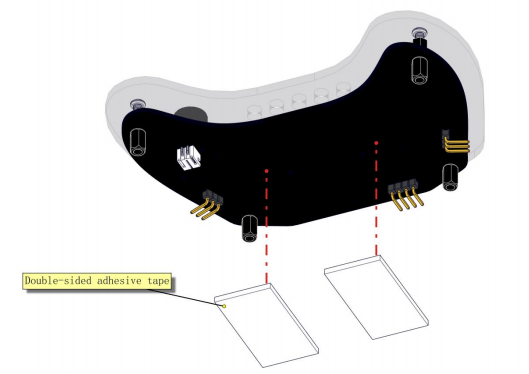

Drehen Sie die Platine um und kleben Sie das 3M doppelseitige Klebeband in das gelbe Feld auf der Rückseite der Steuerplatine.

So:

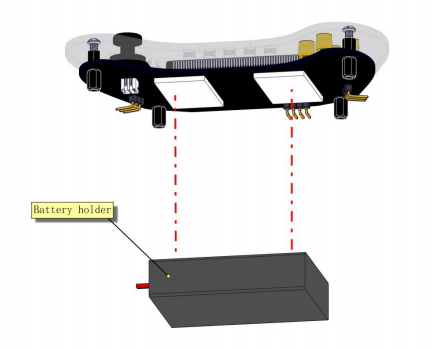

Schalten Sie den Schalter am Batteriehalter auf „ON“. Die Seite mit dem Schalter sollte beim Anbringen zum Klebeband zeigen (Achten Sie auf die Richtung und Position des Batteriekastens. Bitte richten Sie ihn genau an der gelben Linie aus; andernfalls könnten die folgenden Acrylplatten blockiert werden).

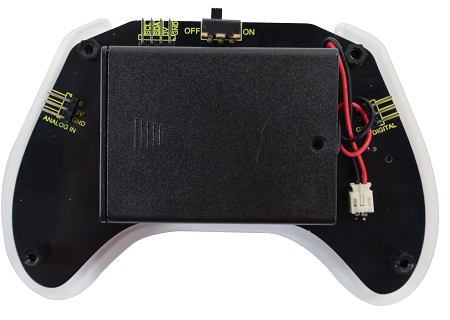

Und dann verbinden Sie das Kabel des Batteriehalters mit der Steuerplatine. So:

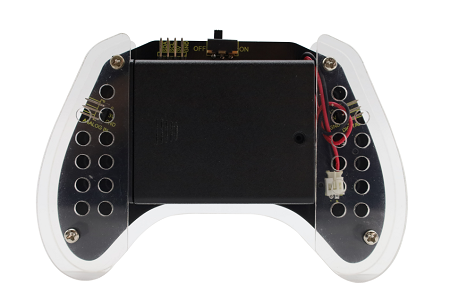

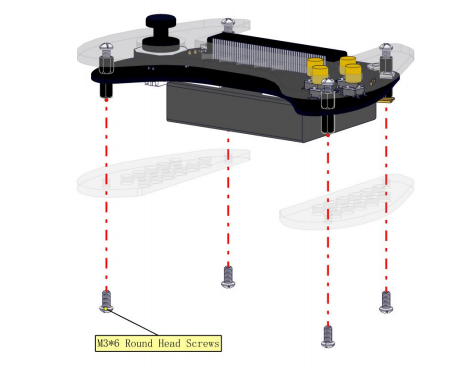

Montieren Sie nun die beiden unteren Acrylplatten mit vier M3*6 Schrauben am Gamepad.

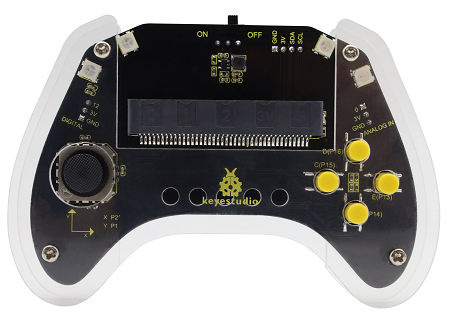

Herzlichen Glückwunsch! Installation abgeschlossen!
