2. 製品紹介

2.1 製品の安全性

1. 本製品キットには小さな部品が含まれています。お子様の手の届かない場所に保管してください。

2. 製品の損傷を避けるため、指示に厳密に従ってください。また、電気の安全性に注意してください。

2.2 製品紹介

Micro:bitボードをベースにしたこのスマートゲームパッドキットは、様々な電子部品を統合しており、ユーザーは小型車やロボットの制御など、多くの興味深いDIYプロジェクトを構築でき、直感的で鮮やかな学習体験を提供します。

このキットは、学生や初心者が実験における革新の喜びを味わうだけでなく、論理的思考を育みます。同時に、技術応用の実用的な価値と教育的意義を十分に示しています。

2.3 製品リスト

不足している部品が見つかった場合は、直ちに当社の営業担当者にご連絡ください。

#	NAME	QTY	PIC
1	micro:bit gamepad control board	1
2	gamepad top acrylic board	1
3	gamepad bottom acrylic board	2
4	battery holder	1
5	20mm*40mm double-sided adhesive tape	2
6	M3*8mm dual-pass nylon pillar	4
7	Phillips screwdriver	1
8	M3*6+5mm single-pass nylon pillar	4
9	M3*6mm round head screw	8

2.4 製品パラメータ

• 動作電圧: DC 3.3V

• バッテリー電圧: DC 6V

• 最大出力電流: ≤ 2A

• 最大消費電力: ≤ 10W

• 動作温度: –10℃ to +65℃

• 製品重量: 207.4g (±5%包装込み)

• 梱包寸法: 186mm × 90mm × 46mm (±1%)

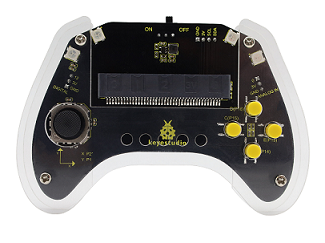

2.5 ゲームパッド制御ボード

2.5.1 概要

教育市場では、Micro:bitボードはそのコンパクトなサイズとプログラミングやメイカー教育での使いやすさから非常に人気があります。しかし、単一のMicro:bit制御ボードでは、ゲーム制御や小型車、ロボット操作などのアプリケーションにおいて、便利なインタラクション方法が不足していることがよくあります。そのため、当社はMicro:bitボード用のkeyestudioゲームパッド制御ボードを設計しました。

Micro:bitのIOポートを最大限に活用するため、この制御ボードはジョイスティックやボタンなどの一般的なゲーム入力モジュールを統合しており、3PINインターフェース（GND, VCC, Signal）または直接接続によってMicro:bitボードとデータを交換できます。

さらに、I2Cやアナログ/デジタルピンを含む、いくつかの一般的に使用されるシリアル通信インターフェースを2.54mmピッチのピンに拡張しているため、Micro:bitボードはゲームやロボットプロジェクトで外部ディスプレイ、ワイヤレスモジュール、その他の通信デバイスに簡単に接続できます。

バッテリーホルダーに単4電池4本を取り付けると、ゲームパッド全体とMicro:bitボードの両方に電力が供給されます。

⚠️ 注意:

バッテリー残量が少なすぎると、制御ボード上のジョイスティック、ボタン、または接続された外部モジュールが正常に機能しない場合があります。

2.5.2 特徴

• 入力電圧: バッテリーインターフェース(DC 4~6V); micro USBインターフェース(DC 5V)

• 出力電圧: DC 3.3V

• 内蔵電源インジケーター

• アナログピン (P0)

• I2C通信ピン

• デジタルピン (P12)

• 寸法: 166mm x 78.5mm x 18mm

• 重量: 35.4 g

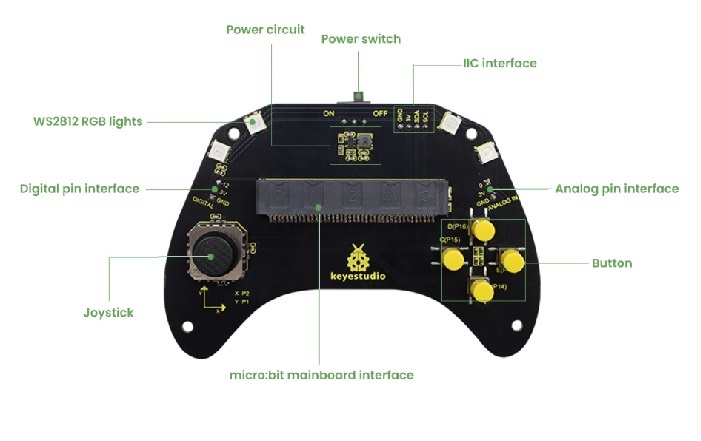

2.5.3 ピン配置

2.6 Micro:bitについて

2.6.1 Micro:bitとは？

Micro:bitは、英国放送協会（BBC）がティーンエイジャー向けのプログラミング教育のために開発したマイクロコンピューター開発ボードです。

クレジットカードほどのサイズですが、Micro:bitメインボードには、5x5 LEDドットマトリックス、2つのプログラマブルボタン、加速度計、コンパス、温度計、タッチセンサー付きロゴ、MEMSマイク、低エネルギーBluetoothモジュール、ブザーなど、多くのコンポーネントが搭載されており、多機能です。ボードの裏側に内蔵されたブザーは、外部機器なしであらゆる種類の音を再生します。

さらに、このボードには、背面のReset & Powerボタンを長押しすると、バッテリーの消費電力を抑えるスリープモードがあります。

2.6.2 Micro:bit V2メインボードのレイアウト

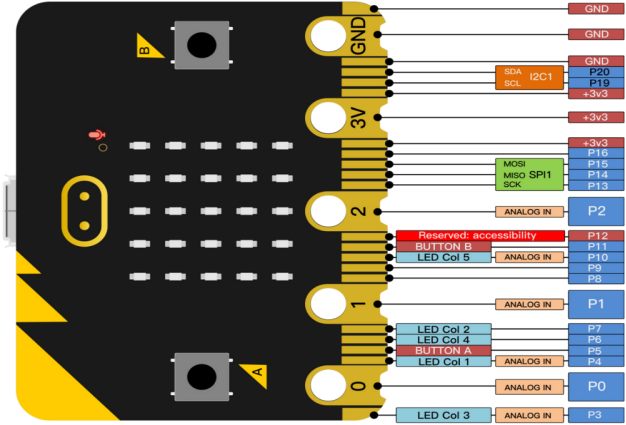

2.6.3 Micro:bit V2ピン配置

Micro:bitピン機能:

機能	ピン
GPIO	P0, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P19, P20
ADC/DAC	P0, P1, P2, P3, P4, P10
IIC	P19 (SCL), P20 (SDA)
SPI	P13 (SCK), P14 (MISO), P15 (MOSI)
PWM(一般的に使用される)	P0, P1, P2, P3, P4, P10
占有	P3(LED Col3), P4(LED Col1), P5(Button A), P6(LED Col4), P7(LED Col2), P10(LED Col5), P11(Button B)

詳細については、公式ウェブサイトをご覧ください:

• https://tech.microbit.org/hardware/edgeconnector/

• https://microbit.org/

• https://microbit.org/get-started/features/overview/

• https://microbit.org/guide/hardware/pins/

• https://microbit.org/projects/make-it-code-it/

• https://microbit.org/get-started/what-is-the-microbit/

2.6.4 Micro:bit V2ボードのアプリケーションに関する注意事項

1. 多くの精巧な電子部品が搭載されているため、ショートを防ぐためにシリコンプロテクターで覆うことをお勧めします。

2. IOポートは駆動力が非常に弱く、300mA未満の電流しか扱えません。そのため、サーボMG995やDCモーターなどの大電流で動作するデバイスと接続しないでください。焼損する可能性があります。さらに、使用する前にデバイスの電流要件を把握する必要があり、一般的にはMicro:bitシールドと一緒にボードを使用することをお勧めします。

3. メインボードにはUSBインターフェースまたは3Vバッテリーを介して電力を供給することをお勧めします。このボードのIOポートは3Vであるため、5Vセンサーはサポートしていません。5Vセンサーを接続する必要がある場合は、Micro:bit拡張ボードが必要です。

4. LEDドットマトリックスと共有されているピン（P3, P4, P6, P7, P10）を使用する場合、マトリックスからブロックしないと、LEDがランダムに表示されたり、接続されたセンサーのデータが間違っている可能性があります。

5. ピンP19とP20のIO使用は禁止です！ Makecodeでは使用できると表示されますが、ピン19と20はIOポートとして使用できません。これらはI2C通信としてのみ使用できます。

6. 3Vのバッテリーポートに3.3Vを超えるバッテリーを接続すると、メインボードが損傷する可能性があります。

7. ショートを避けるため、金属製品の上での操作は禁止です。

簡単に言えば、Micro:bit V2メインボードは、プログラミングを身近なものにし、デジタルイノベーションを強化したマイクロコンピューターのようなものです。
