4. Montaje del Kit de Seguimiento Solar

Cosas a tener en cuenta antes del montaje:

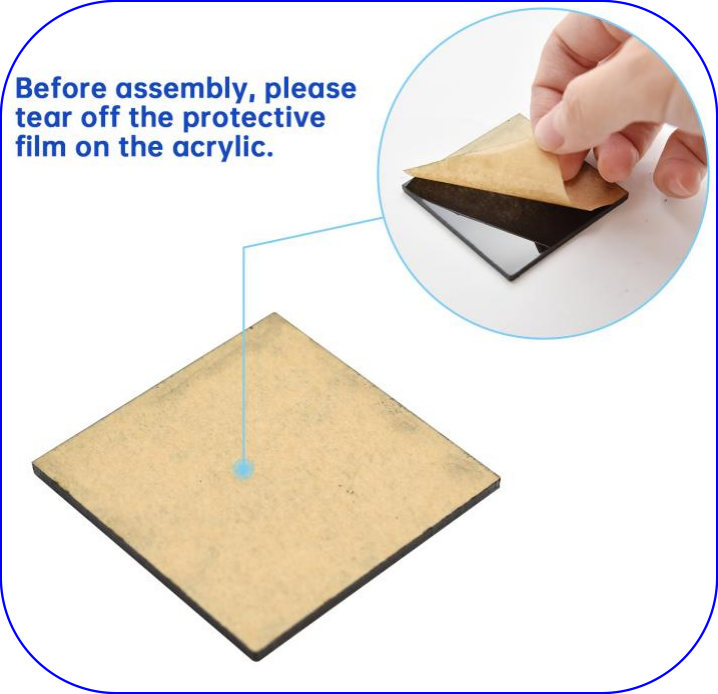

  1. Antes del montaje, por favor retire la película protectora de las placas acrílicas.

  1. Necesitará preparar una batería 18650 así como un cargador de baterías.

Los siguientes parámetros están disponibles para su compra：

Especificaciones

Tamaño

18650

Terminal positivo：

Con parte superior

Capacidad

>2200mAh

Voltaje nominal

3.7V

Voltaje máximo

4.2V

Voltaje de corte de descarga

2.5V

Recargable

Sí

Dimensiones aproximadas

18.5mm x 65.2mm

Parte 1

Componentes necesarios

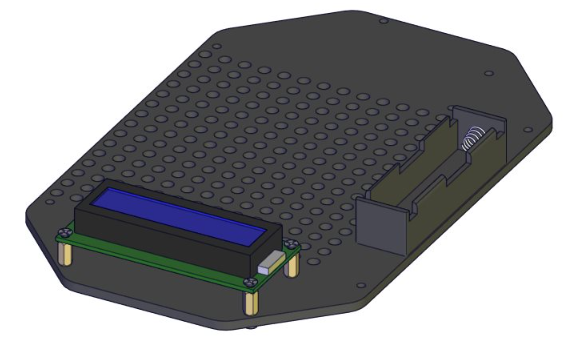

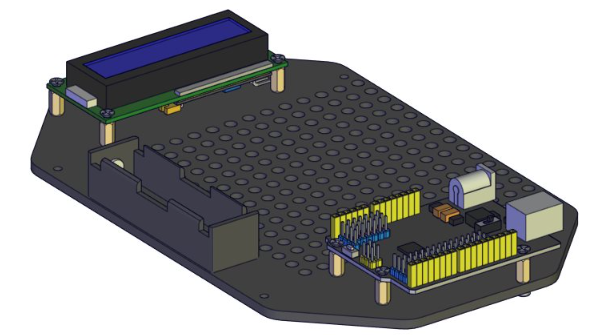

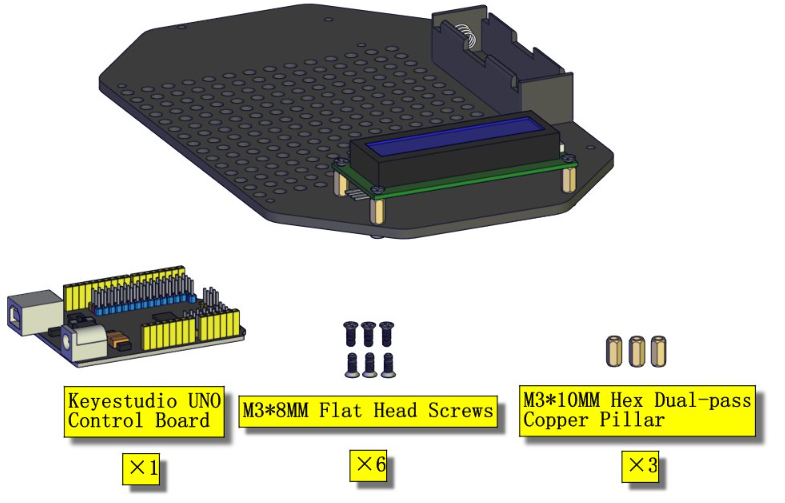

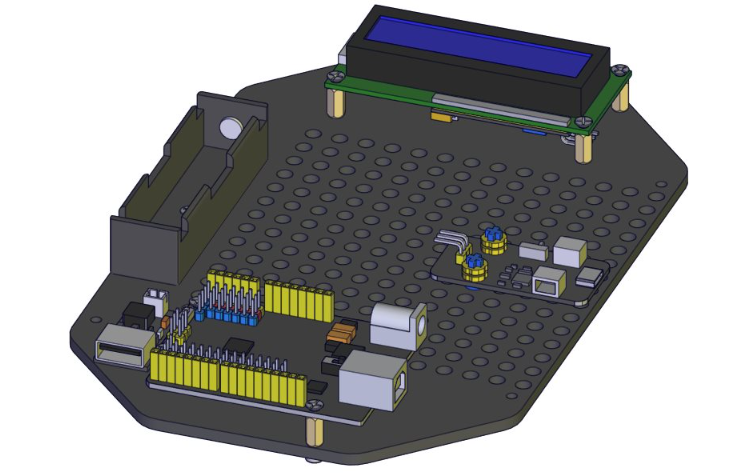

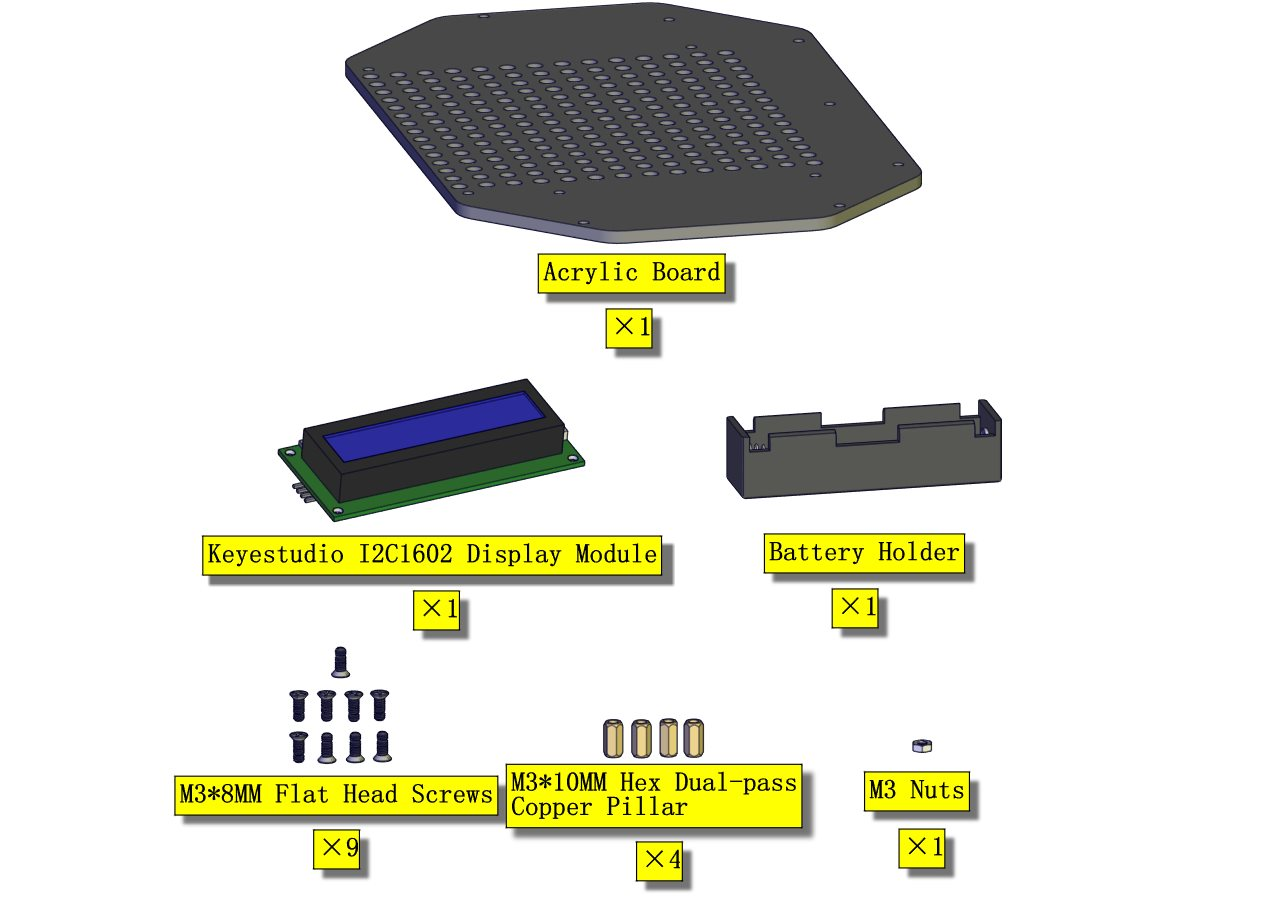

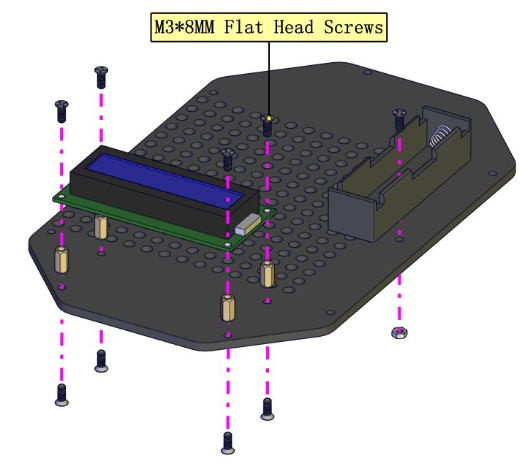

Montaje de la pantalla 1602 y la caja de la batería

Parte 2

Componentes necesarios

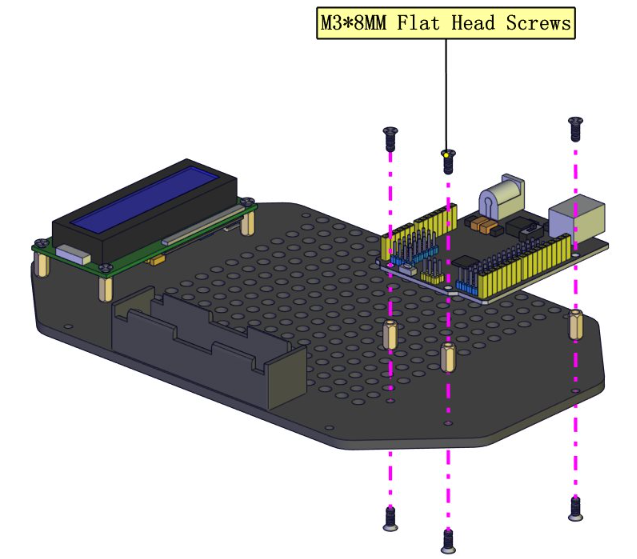

Montaje de la placa de control

Parte 3

Componentes necesarios

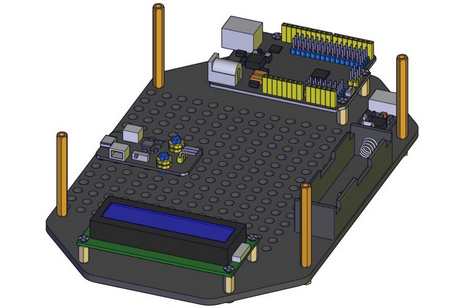

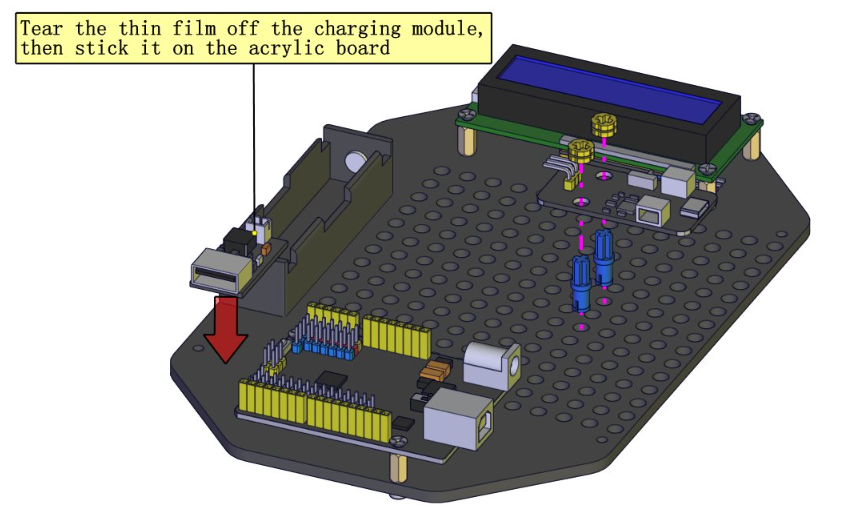

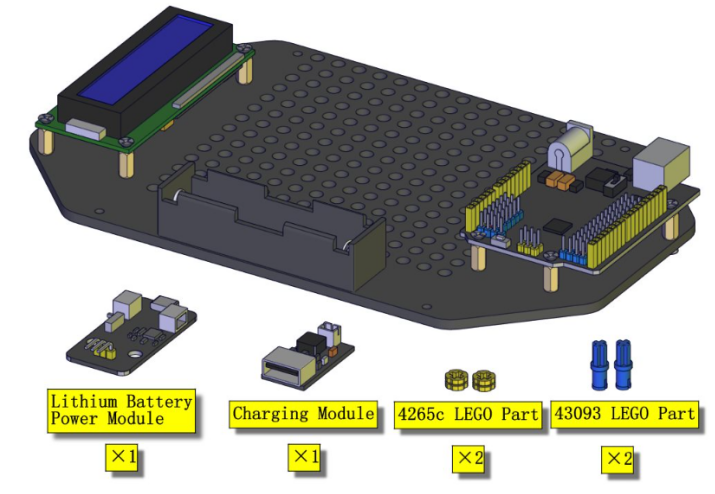

Montaje del módulo de alimentación de batería de litio y módulo de carga

Parte 4

Componentes necesarios

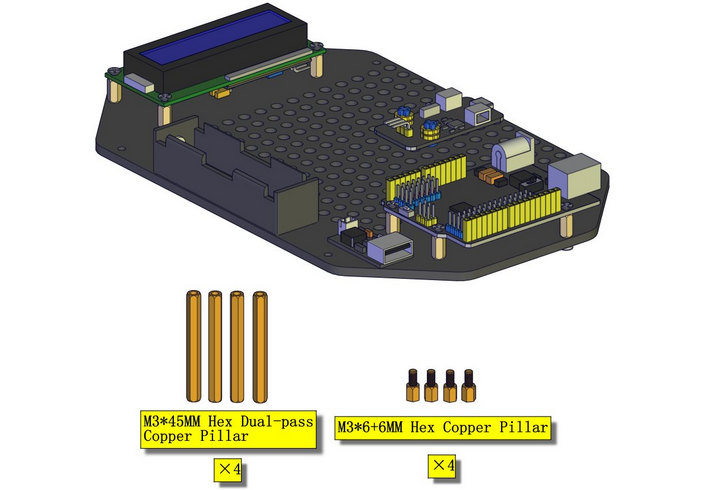

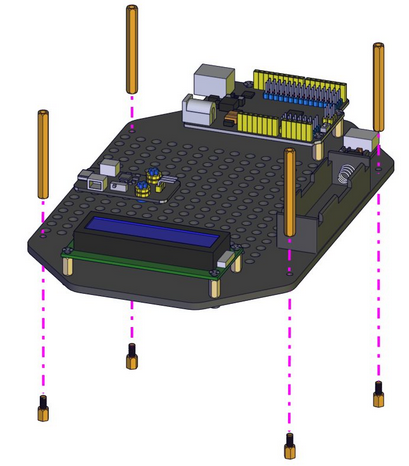

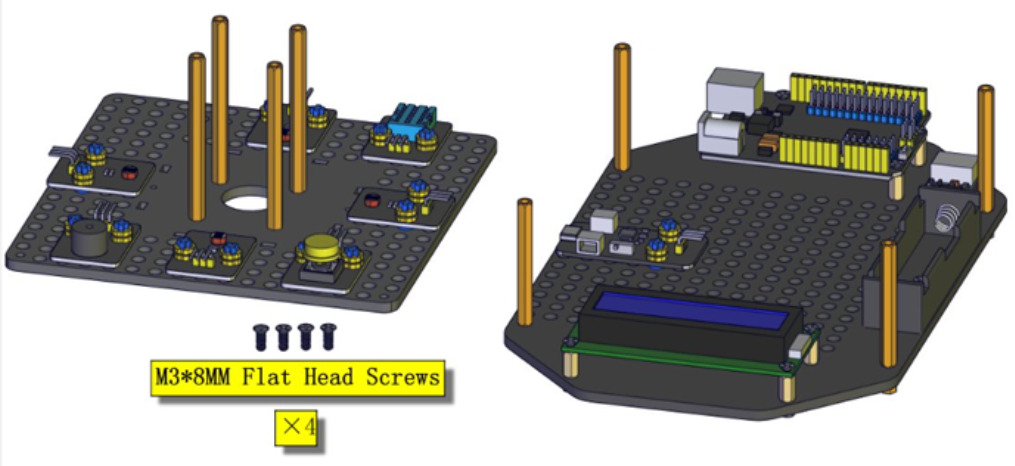

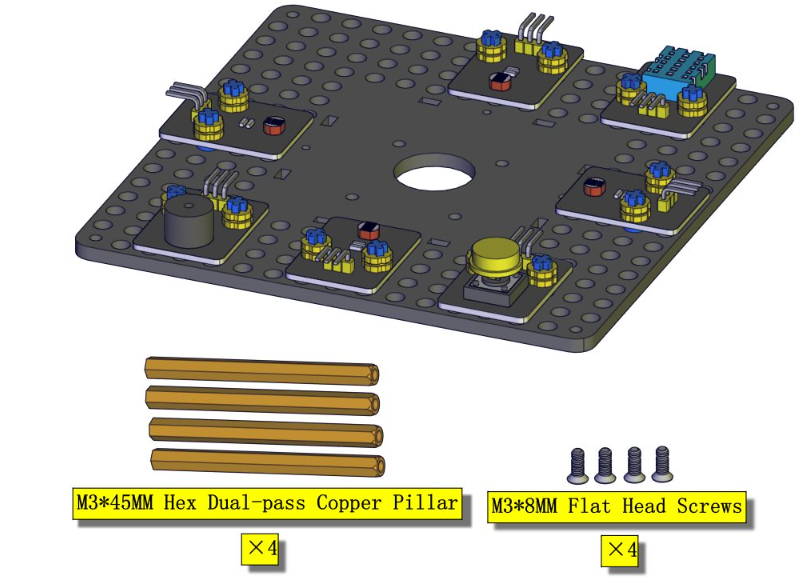

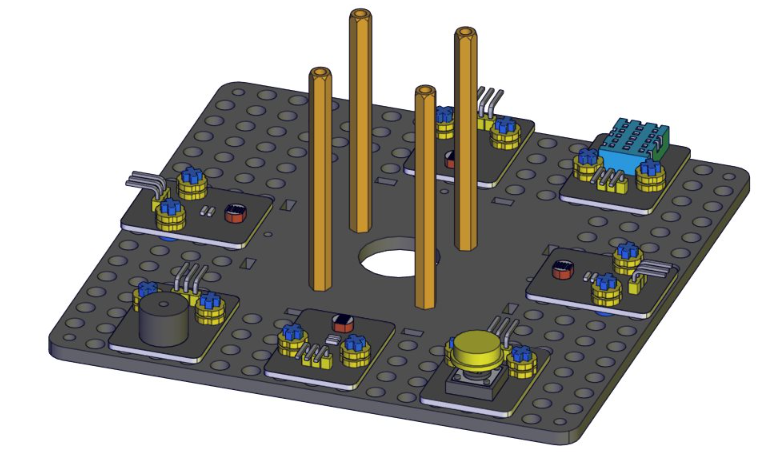

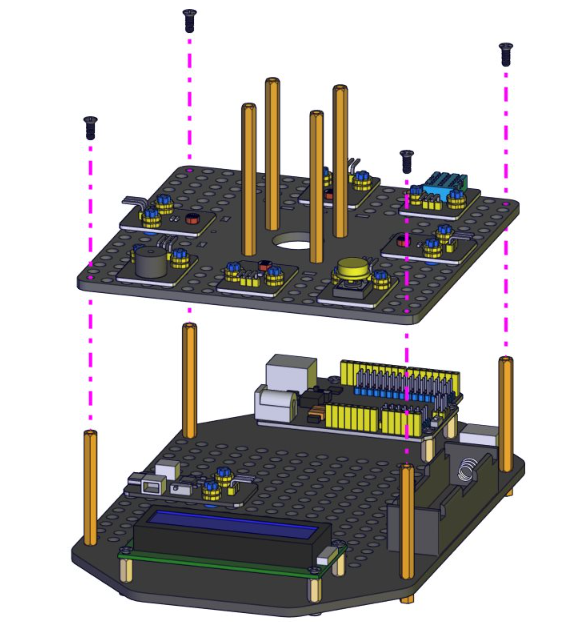

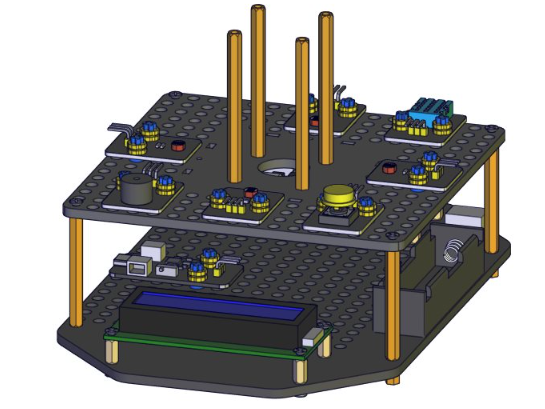

Montaje de las columnas de cobre M3*45MM

Cableado de la parte inferior del kit

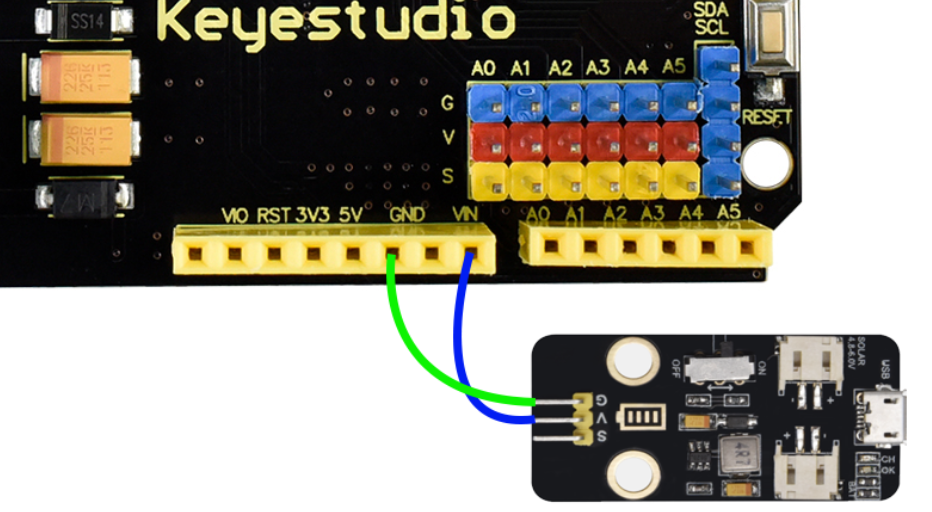

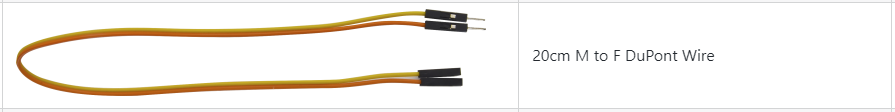

Use el cable DuPont M a F de 20cm para conectar el módulo de carga solar USB a la placa de control uno. El pin G del módulo se conecta al GND del UNO, el pin V del módulo se conecta al Vin del UNO.

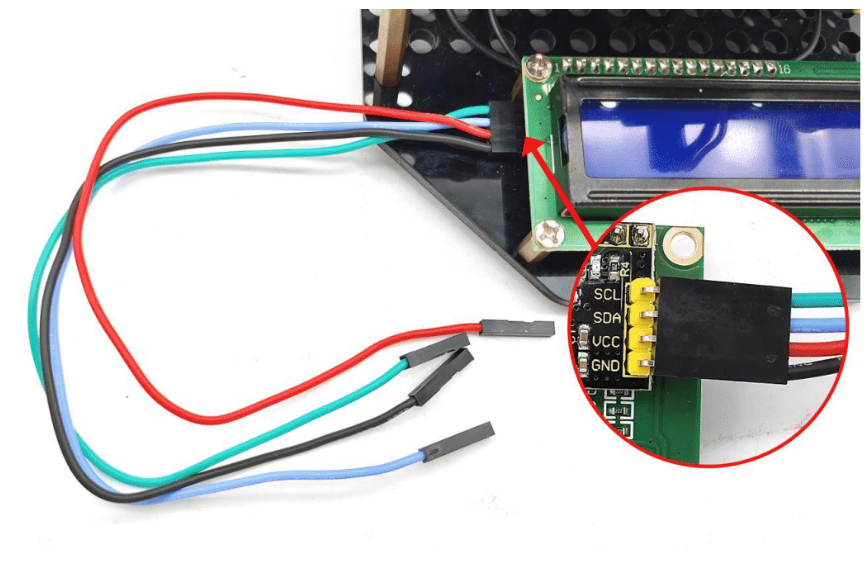

Conecte la pantalla LCD a la placa UNO

Tabla de conexión de pines

Pin de la pantalla LCD

Pin de la placa de control

GND (cable negro)

G (GND)

VCC (cable rojo)

V (5V)

SDA (cable azul)

A4

SCL (cable verde)

A5

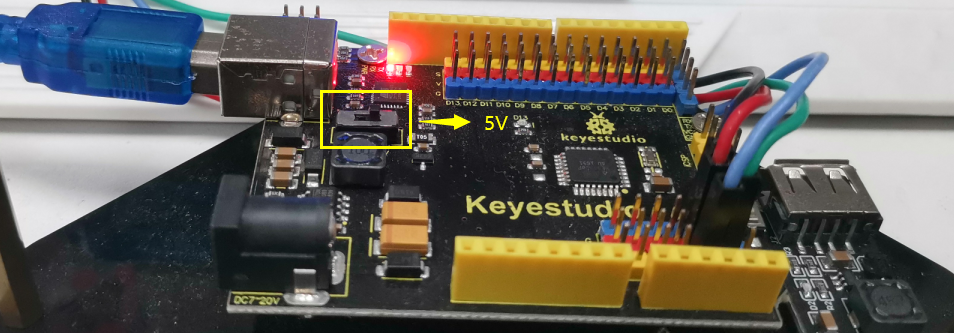

Nota: El voltaje de trabajo de la pantalla LCD es 5V, por favor asegúrese de que el interruptor 3.3-5V en la placa de control esté configurado a 5V.

Instale una batería 18650 dentro de la caja de la batería, cuidando que los terminales positivo y negativo de la batería coincidan con los terminales positivo y negativo de la caja.

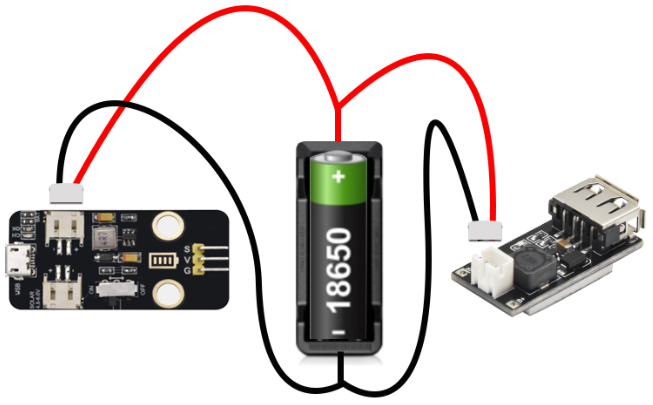

Conecte la caja de la batería al módulo de carga solar USB y al módulo de carga para teléfono móvil.

Parte 5

Componentes necesarios

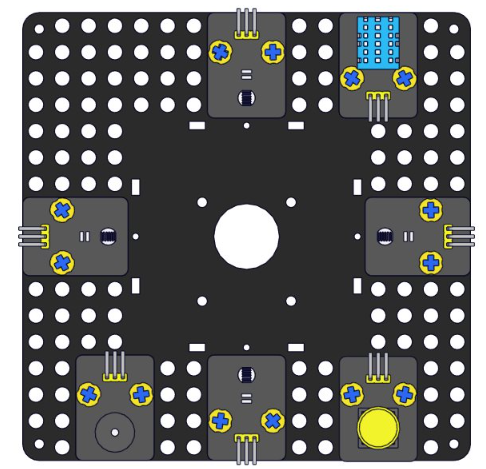

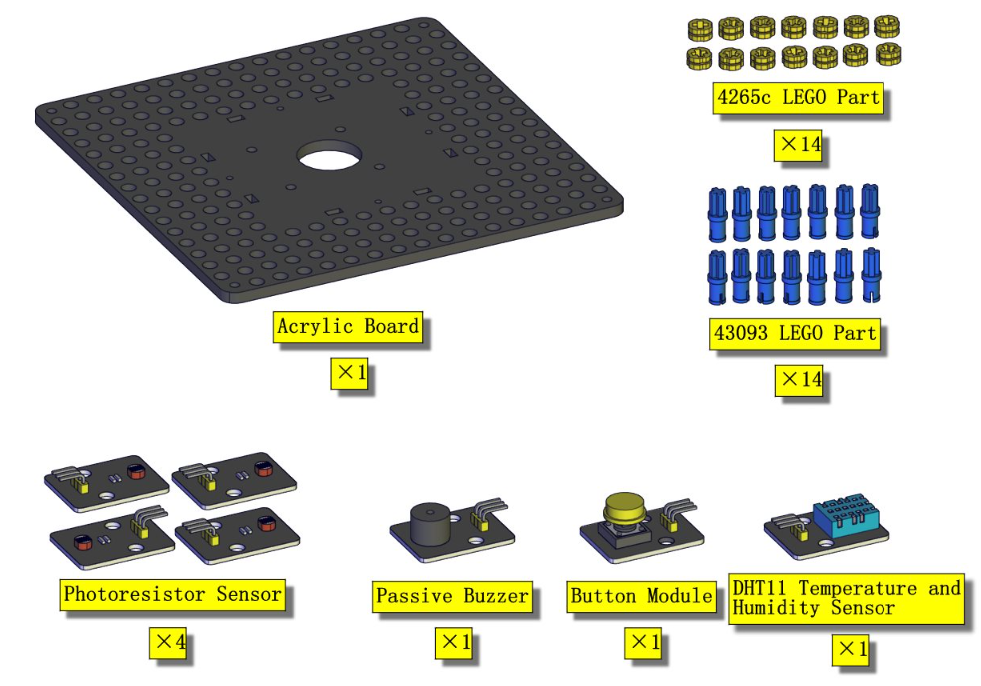

Montaje de los sensores y módulos

Parte 6

Componentes necesarios

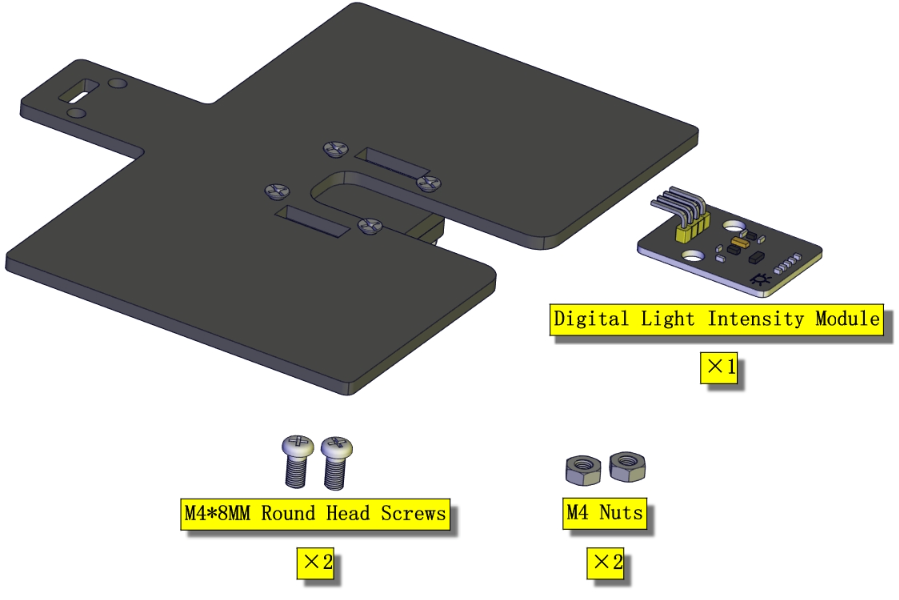

Parte 7

Componentes necesarios

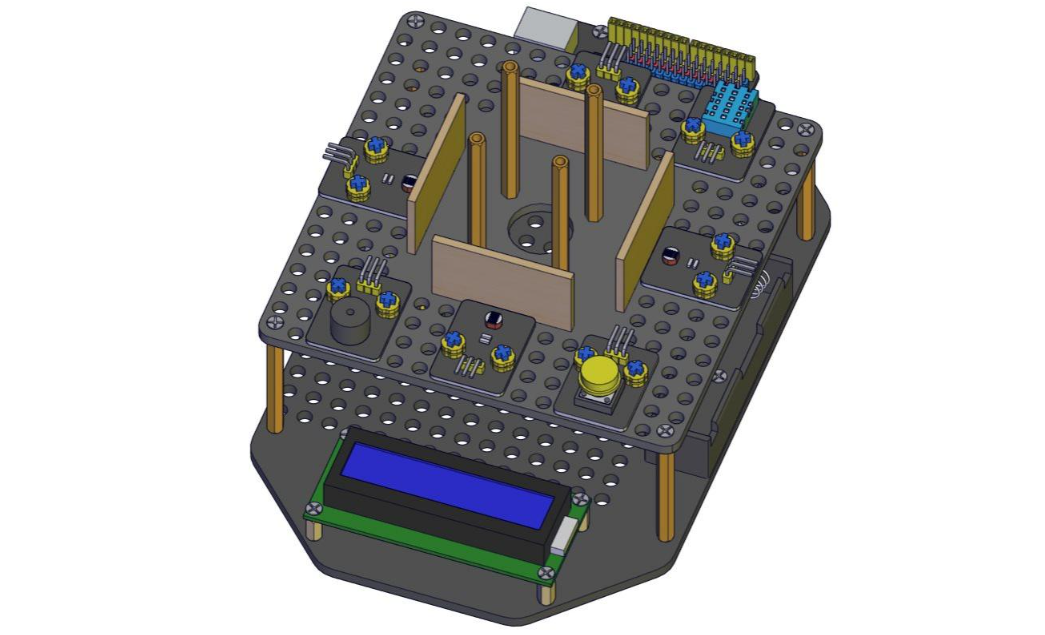

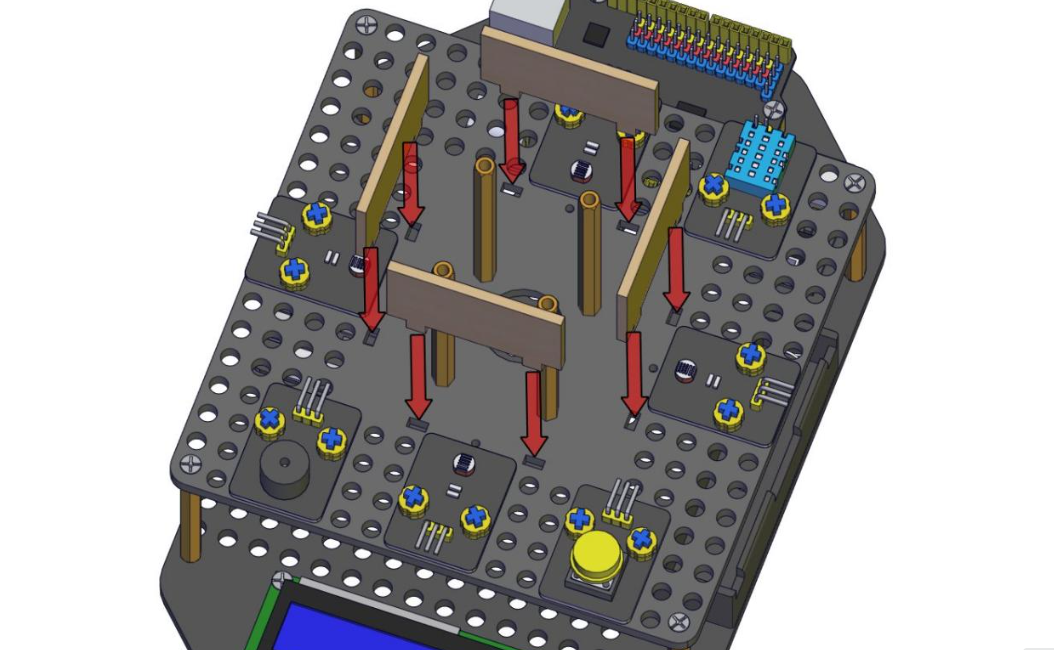

Tenga en cuenta la orientación de la sección superior, el módulo del zumbador y la pantalla LCD debajo están en la misma orientación.

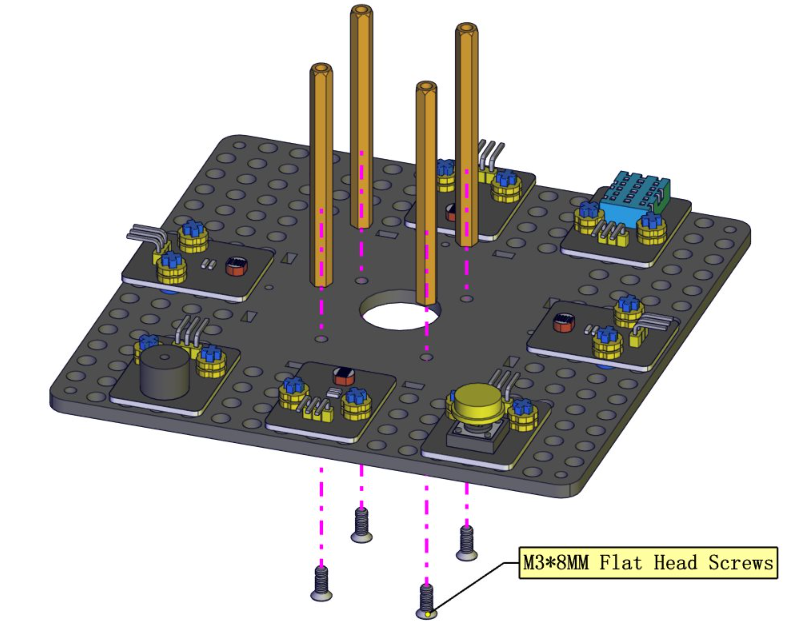

Parte 8

Componentes necesarios

Parte 9

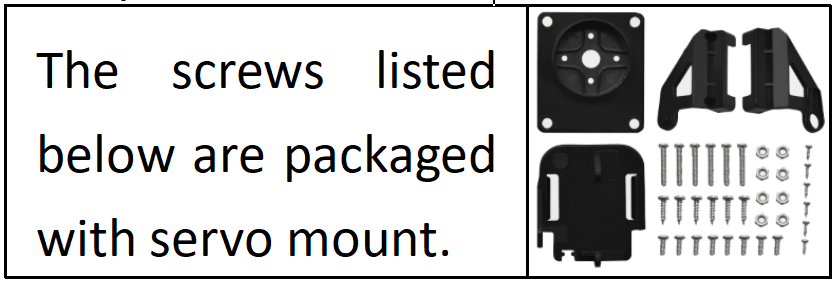

Componentes necesarios

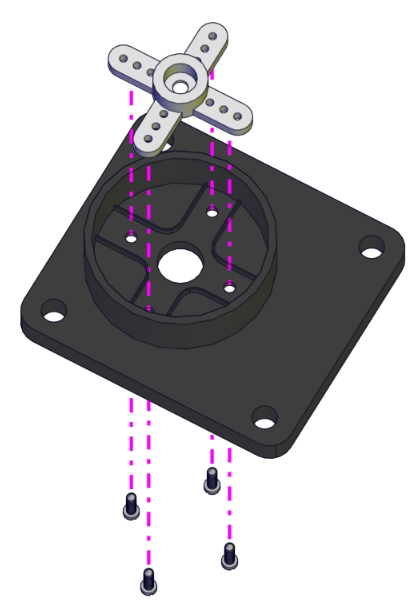

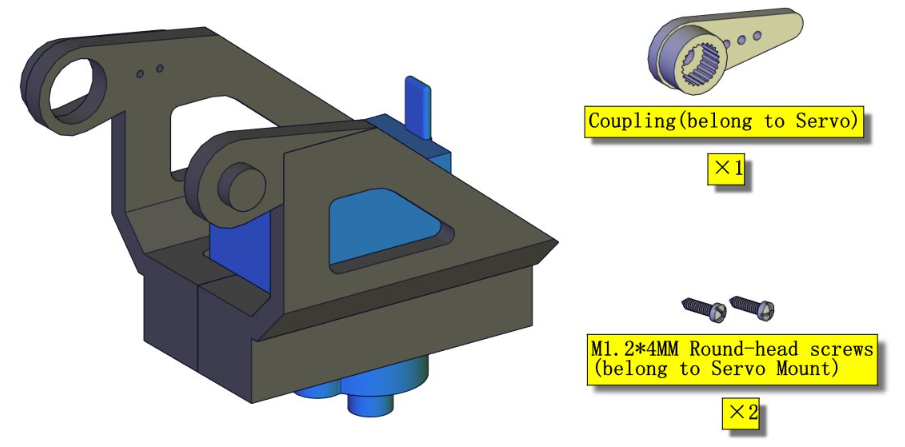

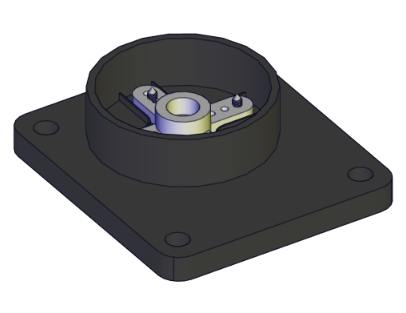

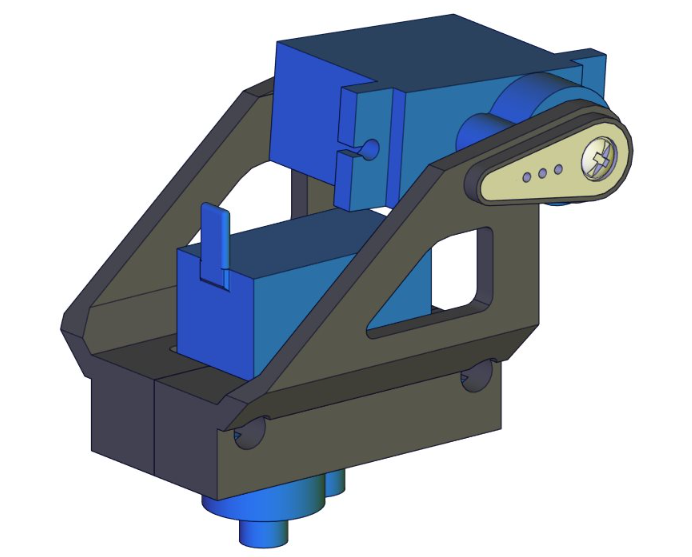

Diagrama de instalación (preste atención a la dirección de instalación del servo)

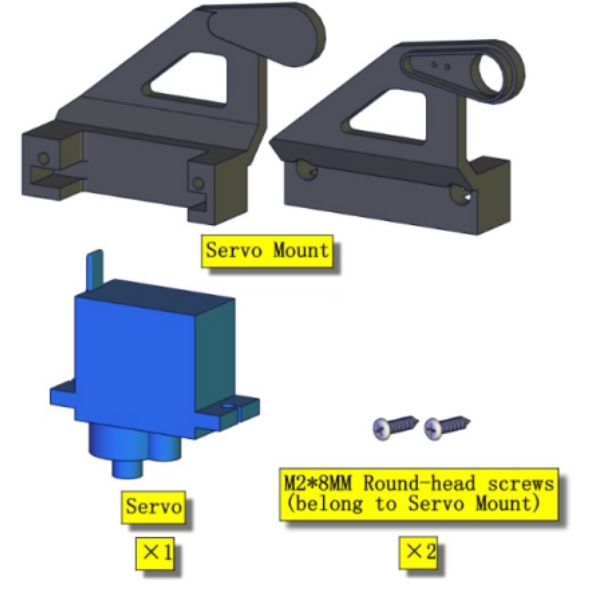

Parte 10

Componentes necesarios

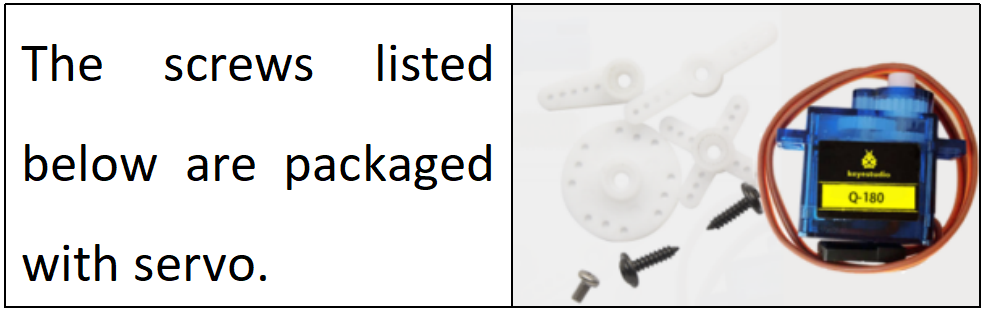

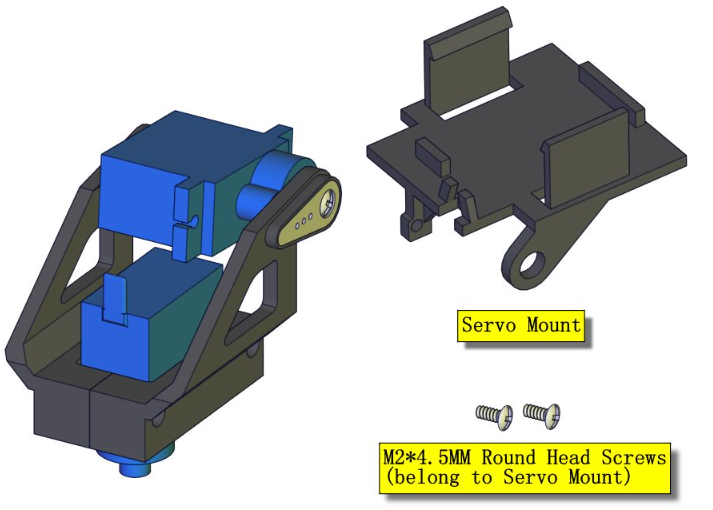

Parte 11

Componentes necesarios

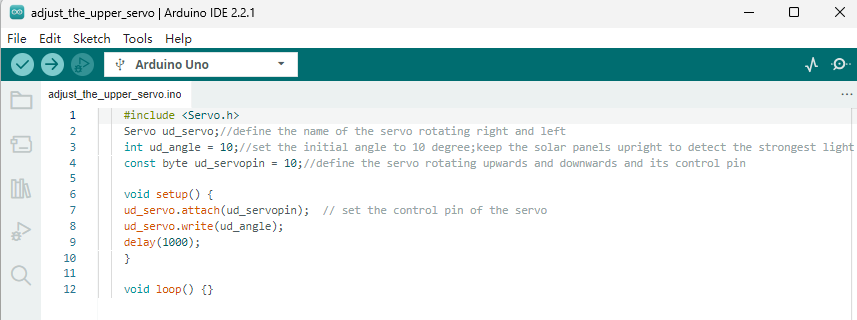

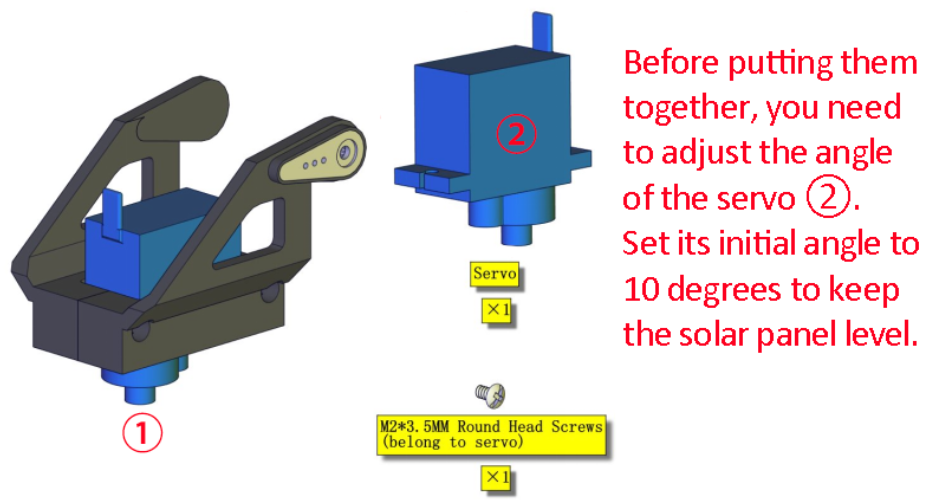

Antes de ensamblarlos, necesita ajustar el ángulo del servo ②. Configure su ángulo inicial a 10 grados para mantener el panel solar nivelado.

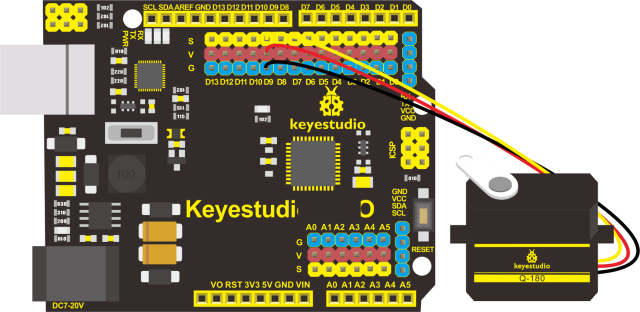

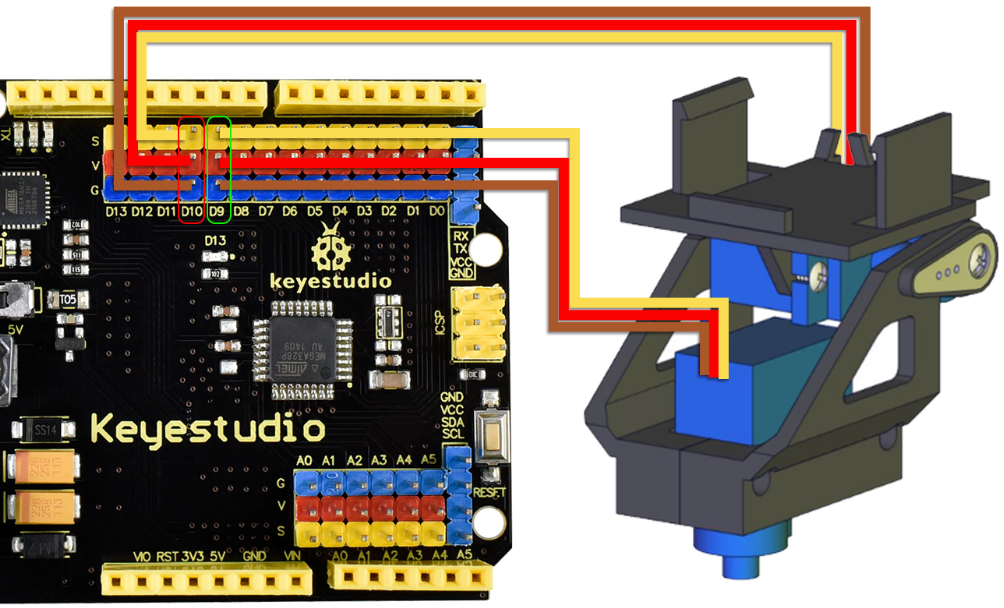

Diagrama de conexión

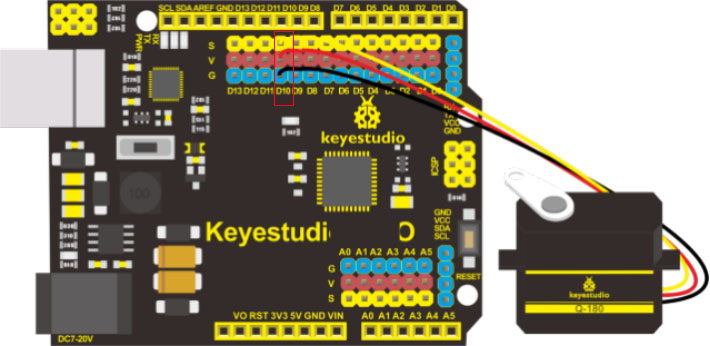

Nota: El servo está conectado a G (GND), V (VCC), D10. El cable marrón está conectado a Gnd (G), el cable rojo está conectado a (V), y el cable naranja está conectado al pin digital D10.

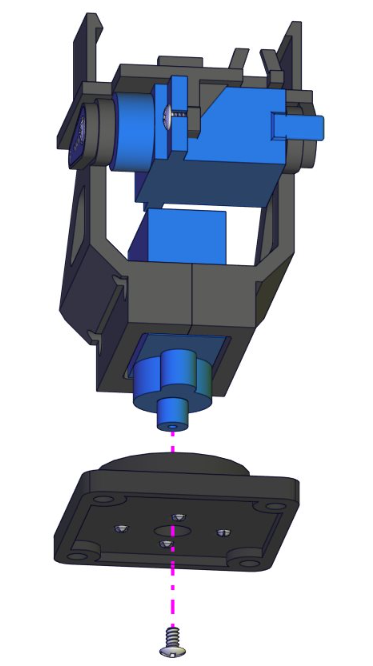

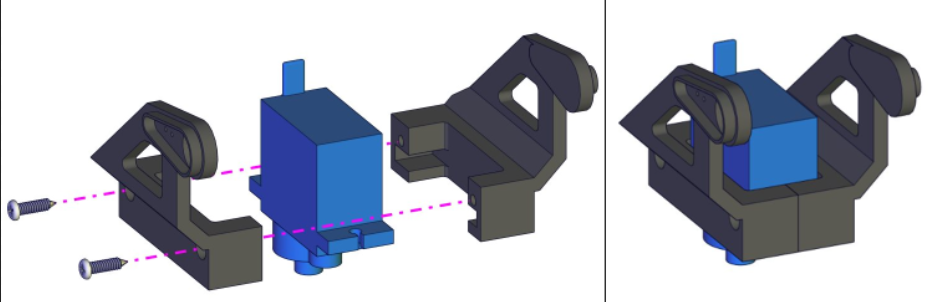

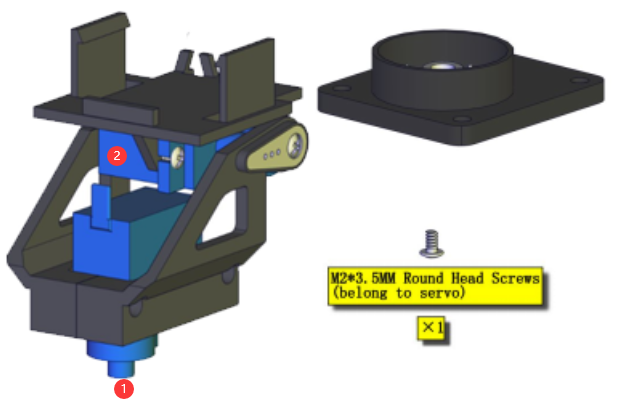

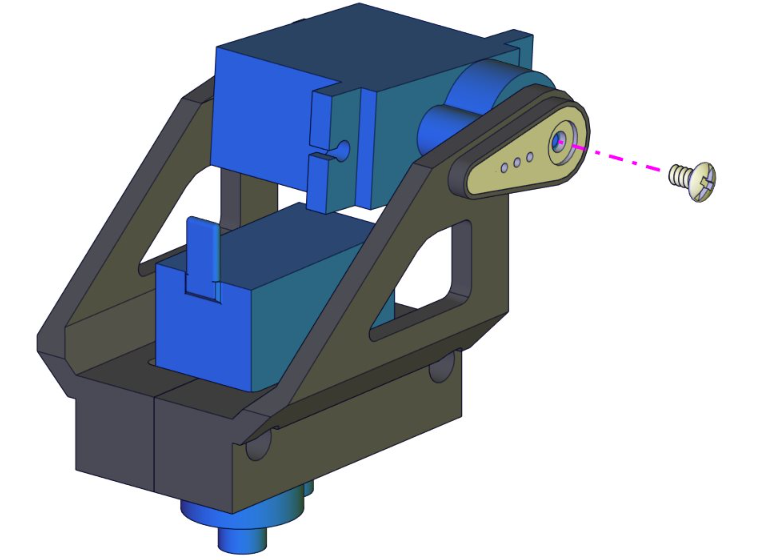

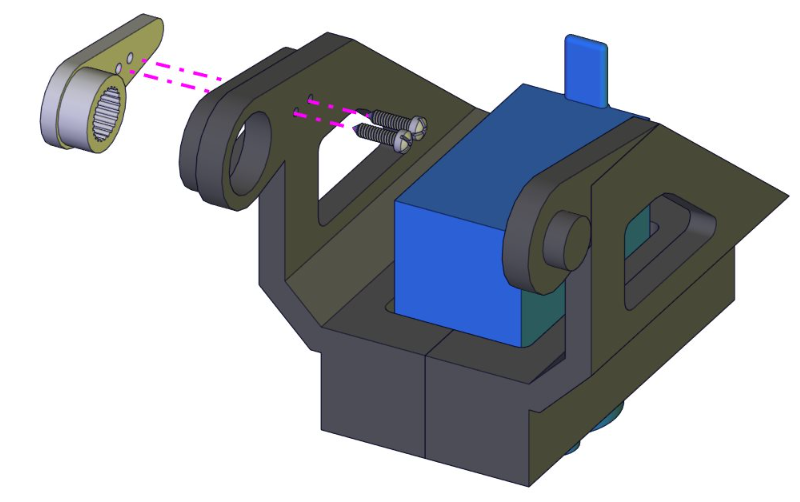

Diagrama de instalación (preste atención al ángulo del servo, como se muestra en la imagen)

Nota: No puede girar el eje del servo hasta que haya completado este paso de fijación, de lo contrario tendrá que reajustarlo a 10 grados usando el código anterior.

Parte 12

Componentes necesarios

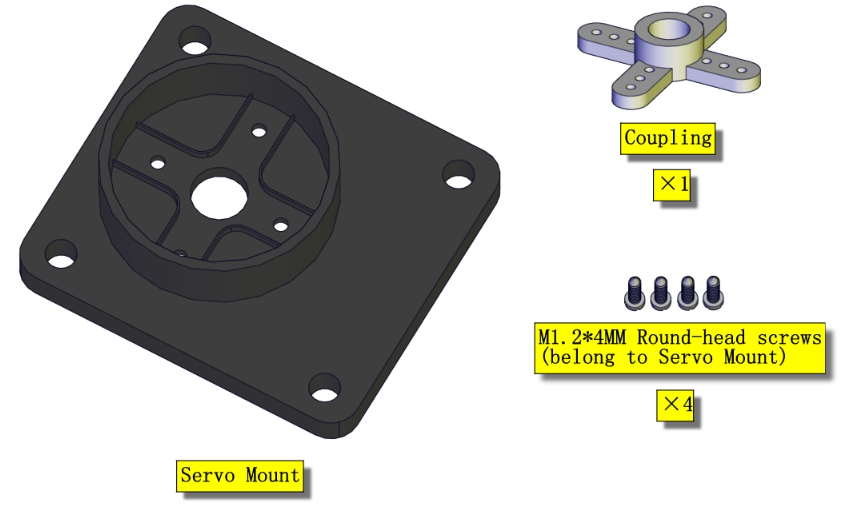

Parte 13

Componentes necesarios

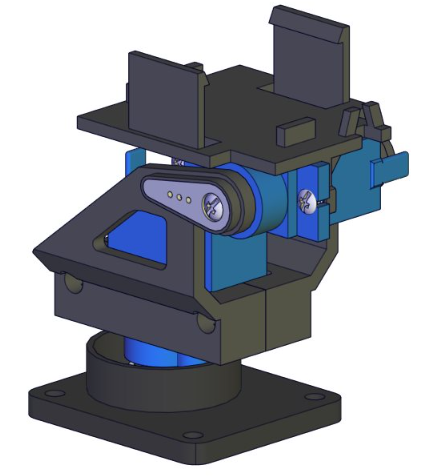

Parte 14

Componentes necesarios

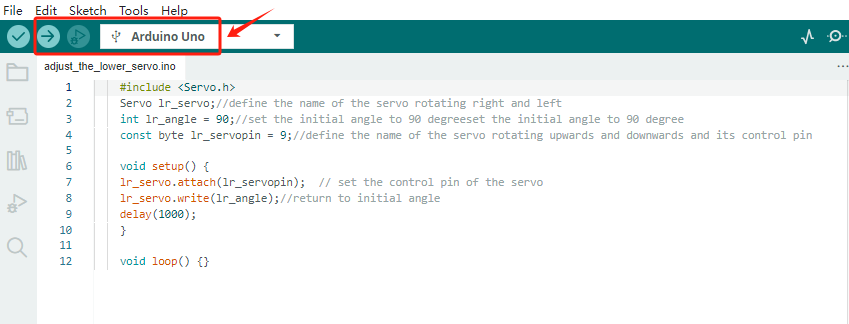

Antes de ensamblarlos, necesita ajustar el ángulo del servo ①. Configure su ángulo inicial a 90 grados.

Diagrama de conexión

Nota: El servo está conectado a G (GND), V (VCC), D9. El cable marrón está conectado a Gnd (G), el cable rojo está conectado a (V), y el cable naranja está conectado al pin digital D9.

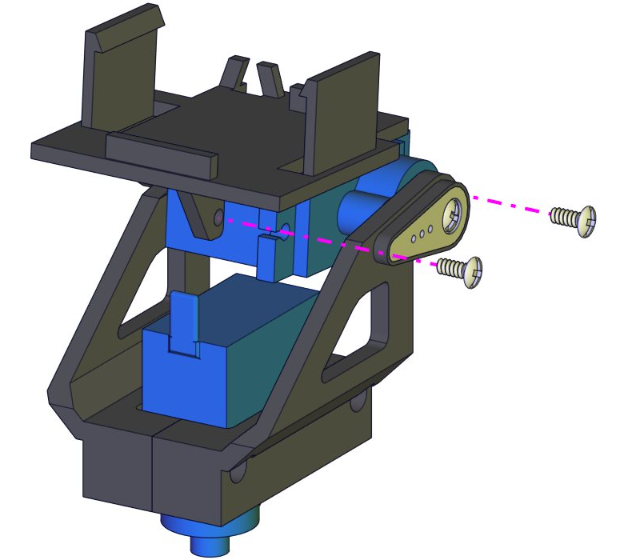

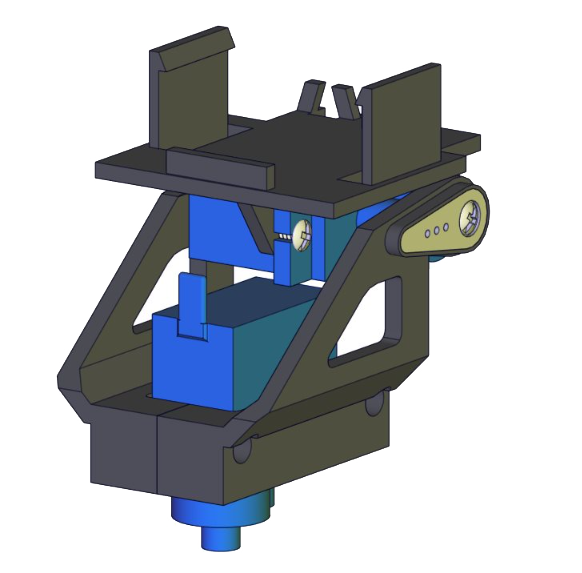

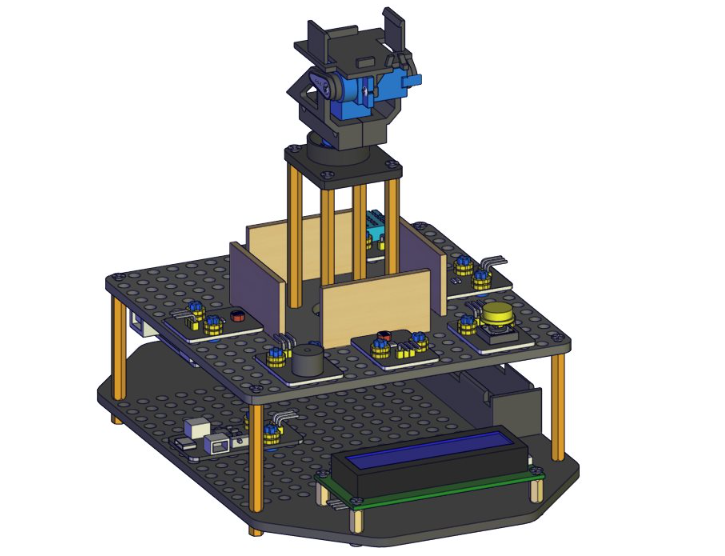

Diagrama de instalación

Nota: No puede girar el eje del servo hasta que haya completado este paso de fijación, de lo contrario tendrá que reajustarlo a 90 grados usando el código anterior.

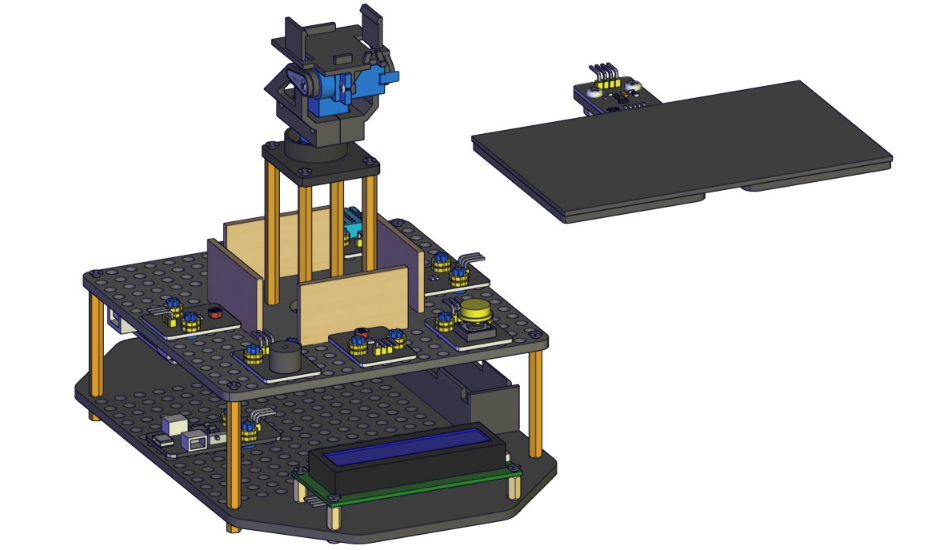

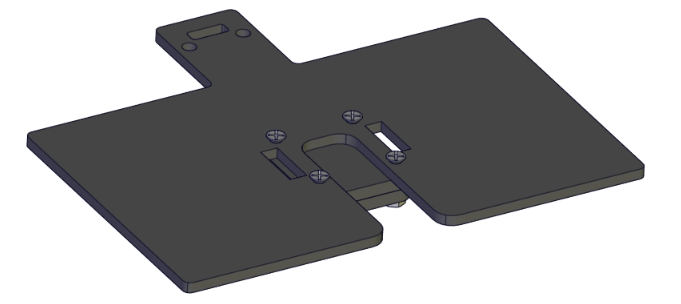

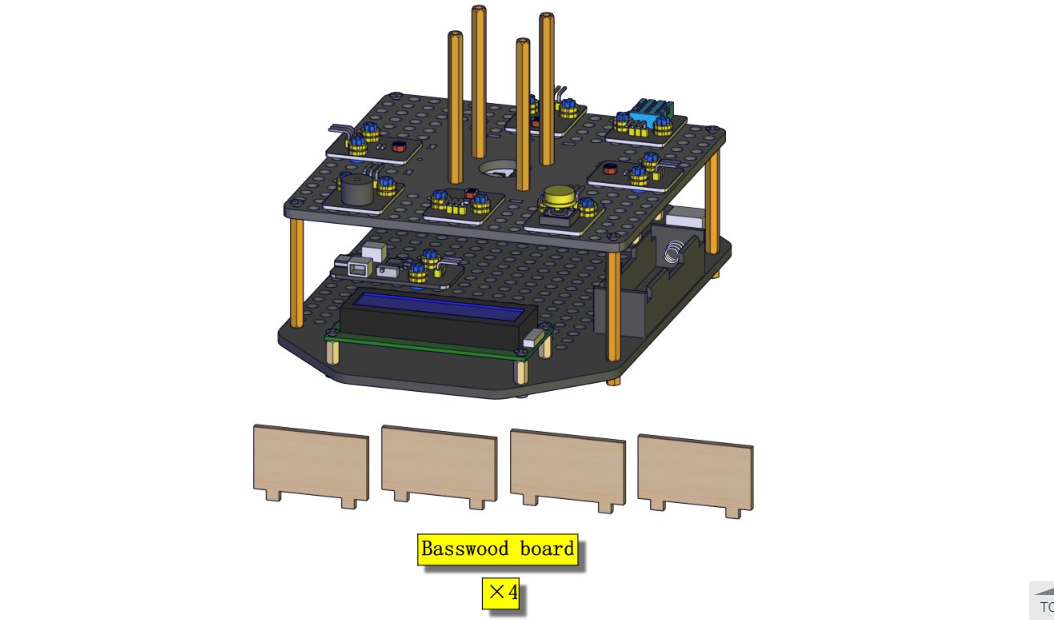

Parte 15

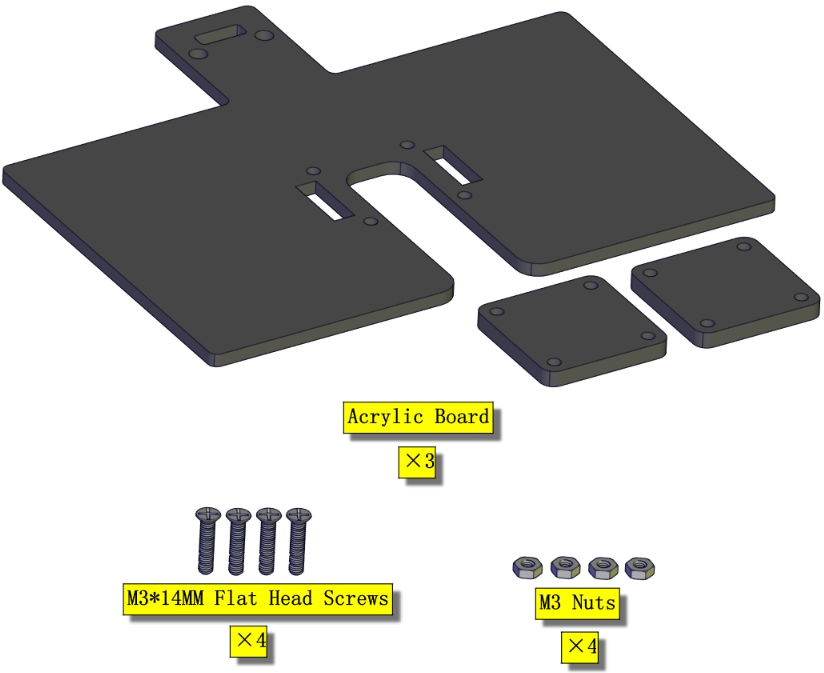

Componentes necesarios

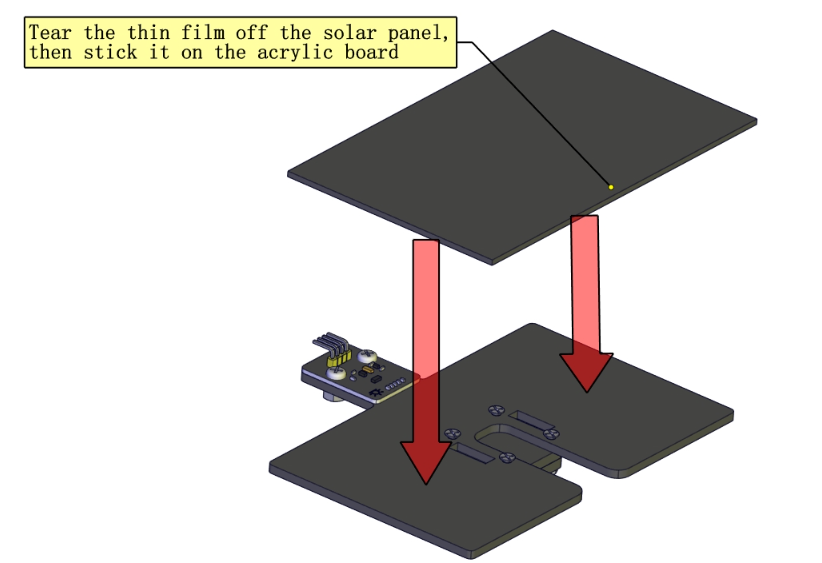

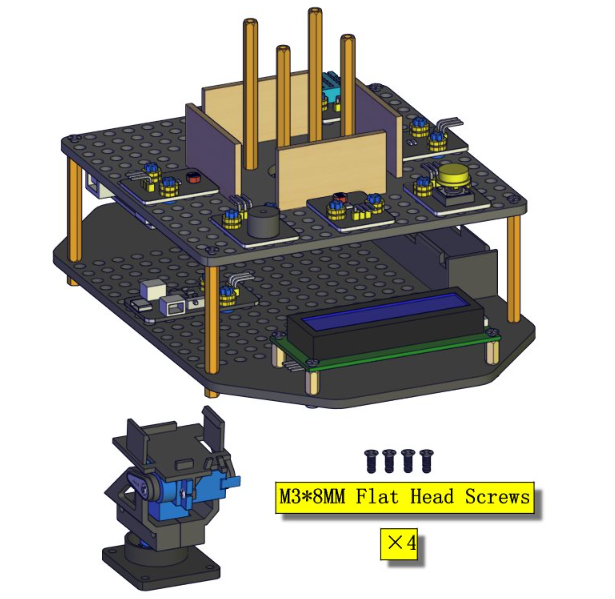

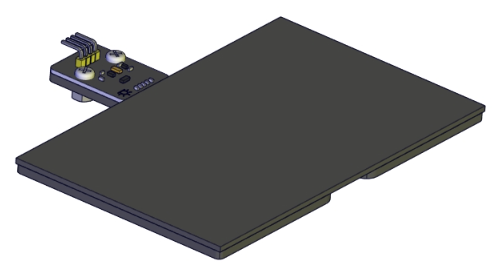

Parte 16

Componentes necesarios

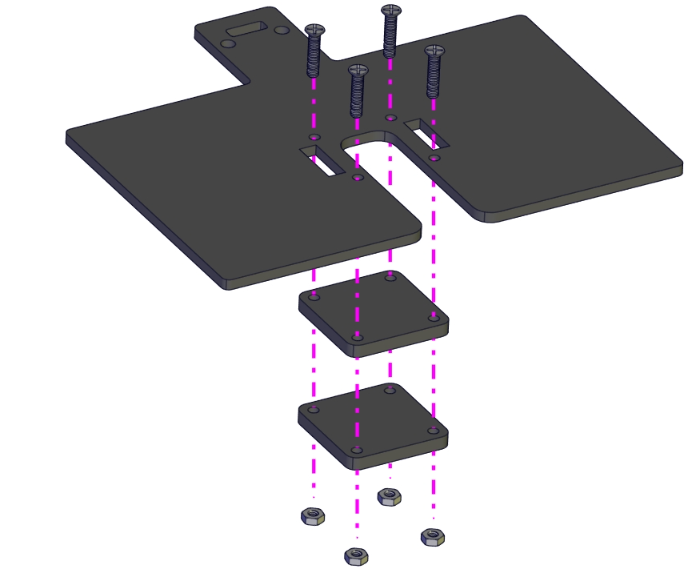

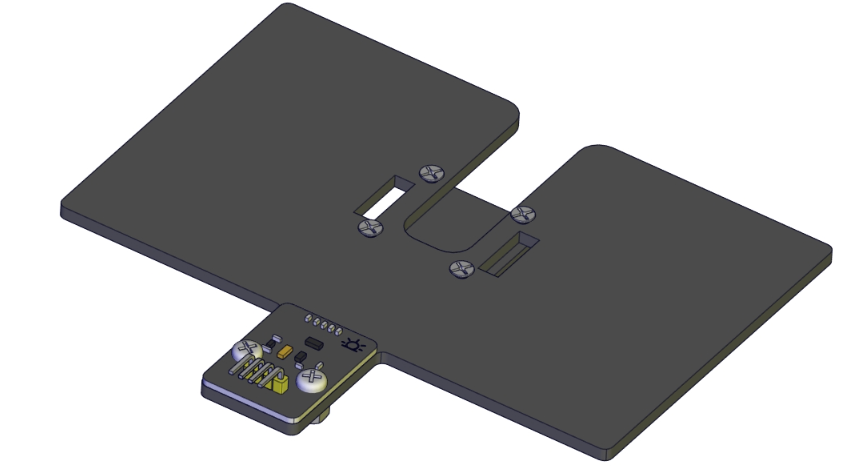

Parte 17

Componentes necesarios

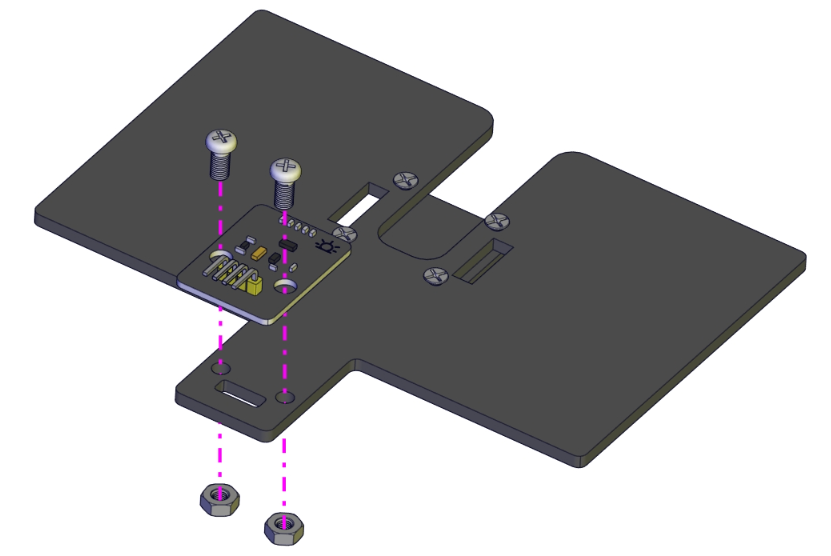

Parte 18

Componentes necesarios

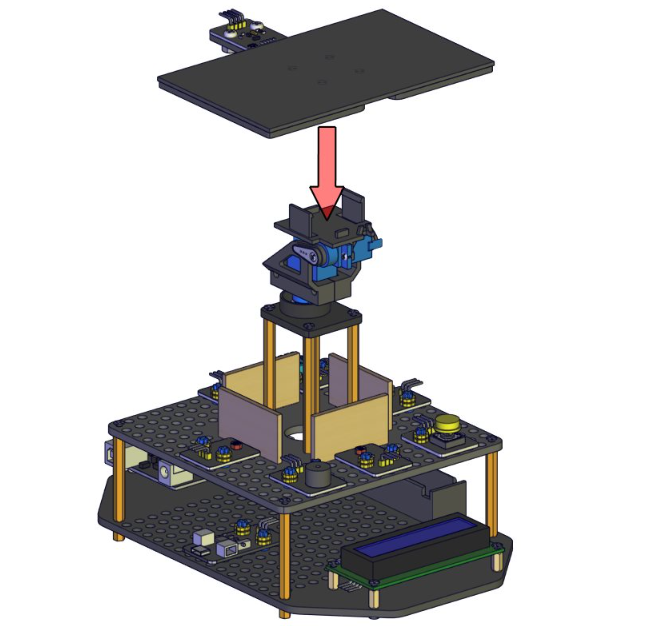

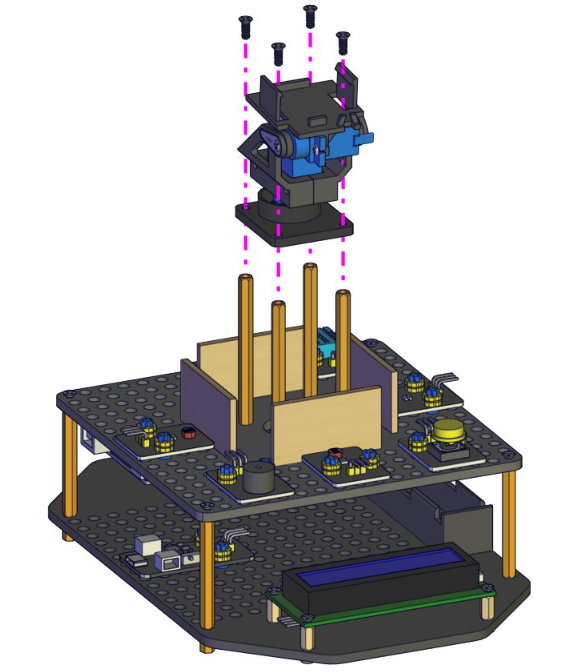

Parte 19

Componentes necesarios

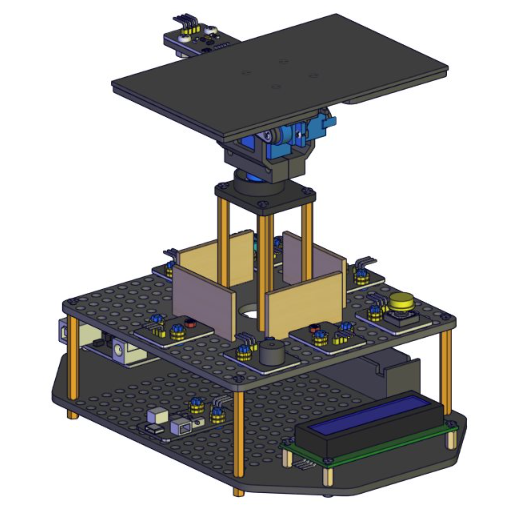

Cableado de la parte superior del kit

1)Conecte el servo inferior al D9 de la placa de control UNO, y el servo superior al D10 de la placa de control UNO. Conecte el cable marrón del servo a G, el cable rojo a V, y el cable amarillo a S.

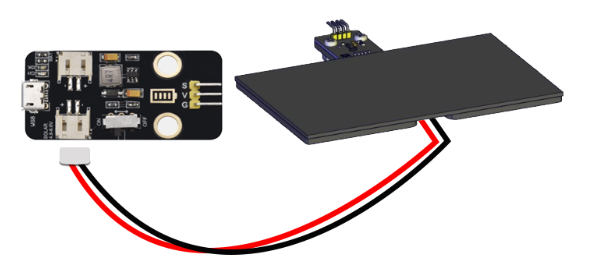

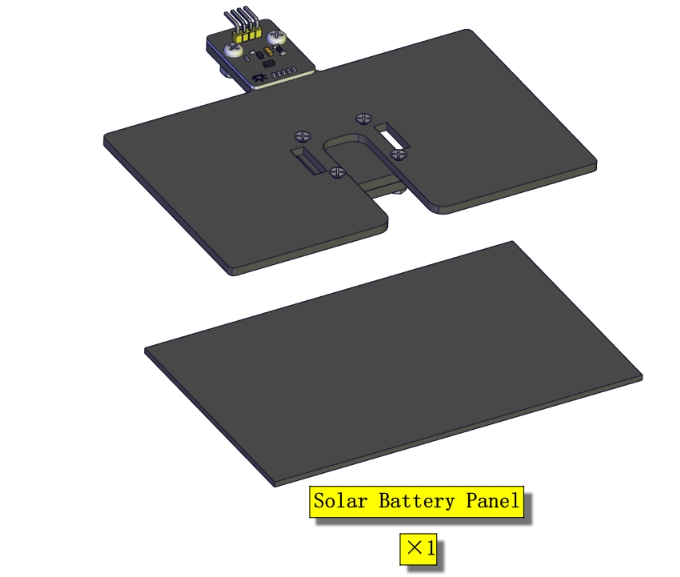

  1. Enchufe el conector del panel solar al extremo SOLAR4.8-6.0V del módulo de carga solar USB.

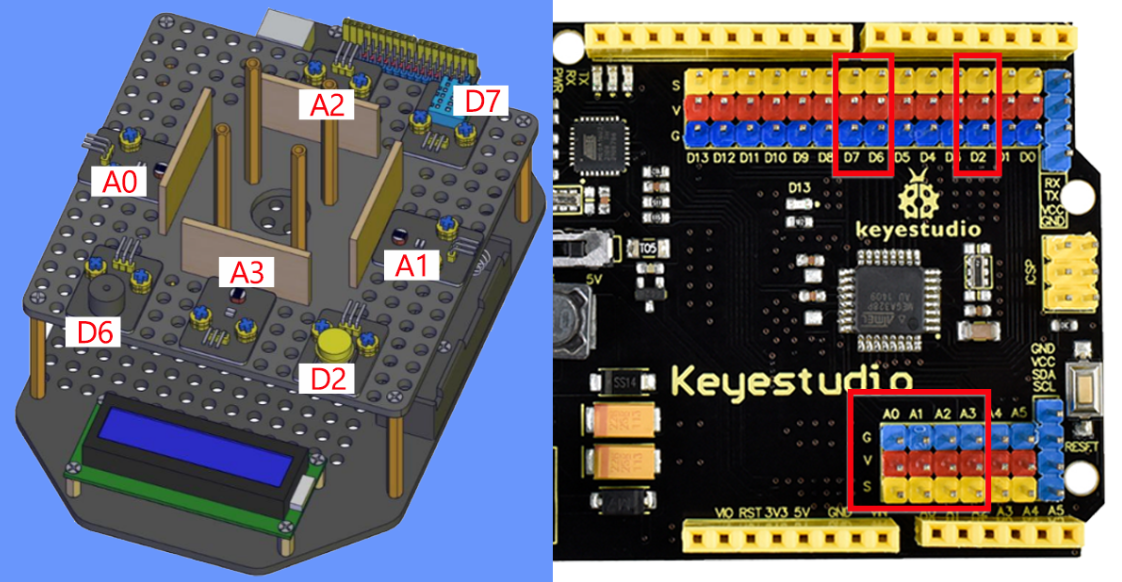

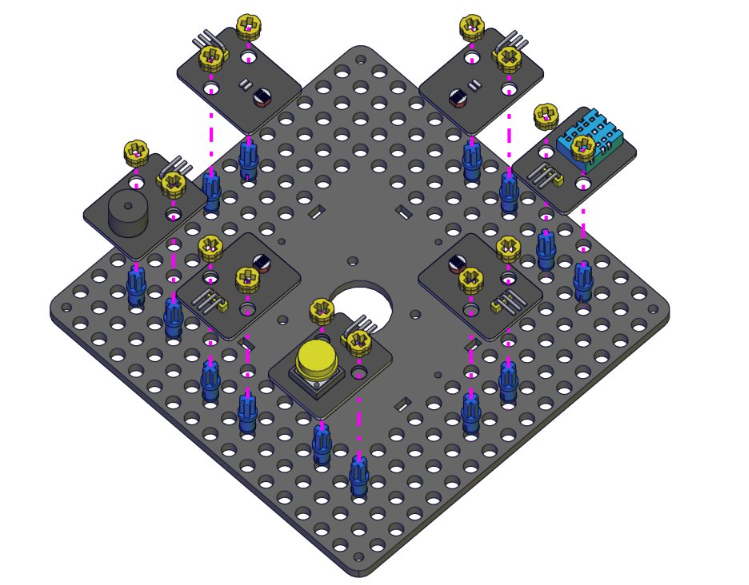

  1. A continuación, usaremos los siete cables DuPont 3P 26AWG 200mm F-F para conectar los fotosensores, el módulo zumbador, el módulo de botón pulsador y el sensor de temperatura y humedad DHT11 a la placa uno.

El sensor fotosensible de la izquierda está conectado al pin A0 de la placa UNO.

El sensor fotosensible de la derecha está conectado al pin A1 de la placa UNO.

El sensor fotosensible trasero está conectado al pin A2 de la placa UNO.

El sensor fotosensible delantero está conectado al pin A3 de la placa UNO.

El módulo de botón está conectado al pin D2 de la placa UNO.

El módulo zumbador está conectado al pin D6 de la placa UNO.

El sensor de temperatura y humedad dht11 está conectado al pin D7 de la placa UNO.

Nota: Para evitar conexiones inversas, recomendamos cablear según el siguiente método：

  • El pin G del módulo se conecta al pin G del UNO con un cable negro;

  • El pin V del módulo se conecta al pin V del UNO con un cable rojo;

  • El pin S del módulo se conecta al pin S del UNO con un cable naranja.

Como se muestra en la forma en que el sensor de temperatura y humedad dht11 está conectado a la placa UNO.

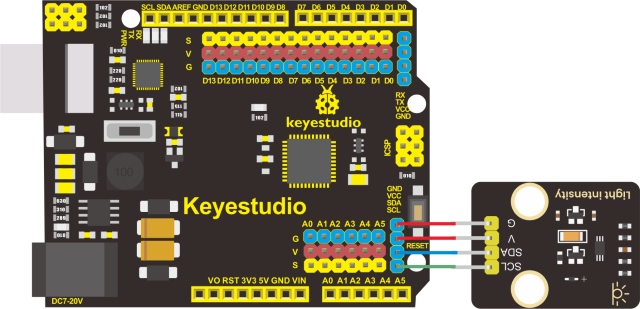

  1. Finalmente, conecte el módulo digital de intensidad de luz bh1750 a la placa UNO.
