Bedankt voor uw waardering voor keyestudio.

We zullen ons blijven inzetten om u goede producten en diensten te bieden!

Over Keyestudio

Keyestudio is het bestverkopende merk van KEYES Corporation. Onze producten omvatten Arduino ontwikkelborden, uitbreidingsborden, sensoren en modules, Raspberry PI, micro:bit uitbreidingsborden, evenals slimme auto’s, die gericht zijn op het leren over Arduino voor klanten van elk niveau.

Met name voldoen al onze producten aan internationale kwaliteitsnormen en worden ze zeer gewaardeerd in verschillende markten over de hele wereld.

Welkom om meer inhoud te bekijken op onze officiële website:

http://www.keyestudio.com

Informatie verkrijgen en after-sales service

  1. Informatie referentie: https://fs.keyestudio.com/KS0567

  2. Als er iets ontbreekt of kapot is, of als u moeite heeft met het leren van de kit, neem dan gerust contact met ons op. Welkom om ons een e-mail te sturen: service@keyestudio.com

  3. We zullen projecten en producten continu bijwerken op basis van uw oprechte advies. Dank u!

Waarschuwing

  1. Sommige elektronische componenten, sensoren en modules in dit product bevatten kleine pinnen, houd deze buiten bereik van kinderen jonger dan 7 jaar.

  2. Dit product bevat geleidende onderdelen (besturingskaart en elektronische module). Werk volgens de vereisten van de tutorials. Anders kan onjuiste bediening leiden tot oververhitting en schade aan onderdelen. Raak niet aan en koppel onmiddellijk de stroom van het circuit los.

Auteursrecht

Het keyestudio handelsmerk en logo zijn het auteursrecht van KEYES DIY ROBOT co.,LTD. Alle producten onder het merk Keyestudio mogen niet zonder toestemming van wie dan ook of welk bedrijf dan ook worden gekopieerd, verkocht en doorverkocht. Als u geïnteresseerd bent in onze producten, neem dan contact op met onze verkoopvertegenwoordigers: fennie@keyestudio.com

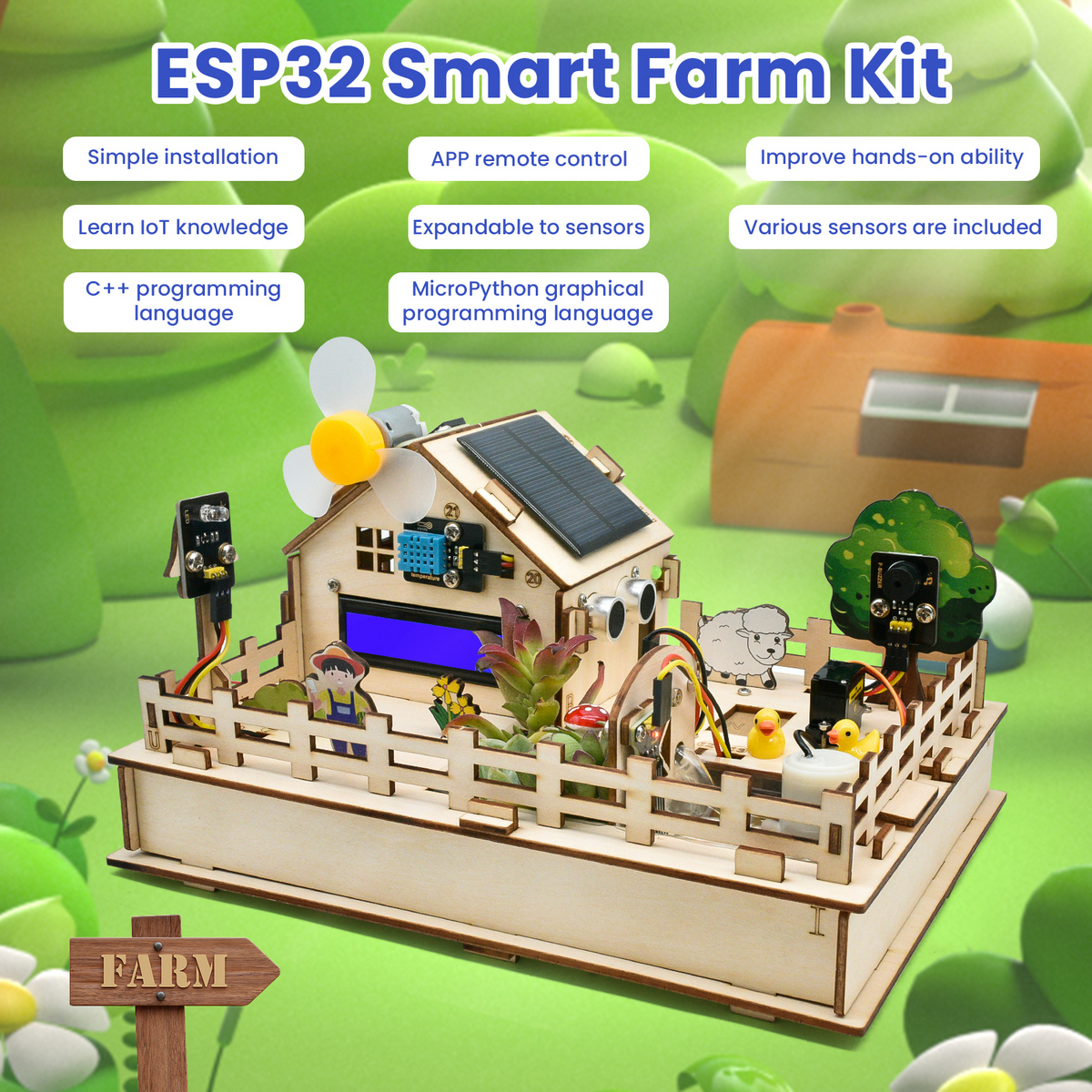

Keyestudio ESP32 Smart Farm Kit


1. Kitlijst

Wanneer u deze kit ontvangt, gelieve een inventarisatie te maken volgens de lijst.

Als er iets ontbreekt of kapot is, of als u moeilijkheden ondervindt bij het leren van de kit, neem dan gerust contact met ons op.

NR.

AFBEELDING

NAAM

AANTAL

1


Lindenhouten Plaat*6

1

2


Lindenhouten Plaat met Patronen

1

3


Acrylplaat

1

4


ESP32 PLUS Ontwikkelbord

1

5


Knopmodule

1

6


Knopkap (12 * 12 * 7.3)

1

7


Passieve Buzzer

1

8


130 Motor

1

9


Ventilator

1

10


Stoom Sensor

1

11


DHT11 Temperatuur- en Vochtigheidssensor

1

12


PIR Bewegingssensor

1

13


5V Relaismodule

1

14


Bodemvochtigheidssensor

1

15


Waterniveausensor

1

16


SR01 V3 Ultrasone Module

1

17


Witte LED Module

1

18


Fotoweerstand

1

19


9G 180° Servo (23 * 12.2 * 29mm)

1

20


I2C 1602 LCD-scherm

1

21


6-sleufs AA Batterijhouder

1

22


DC 3V Waterpomp (met 15CM Breadboard Draad)

1

23


USB Kabel TYPE-C

1

24


M1.4*6MM Zelftappende Schroef

6

25


M3 Borgmoer

6

26


M4*8MM Ronde Kopschroef

18

27


M3*6MM Ronde Kopschroef

8

28


M3*10MM Ronde Kopschroef

16

29


M2*12MM Ronde Kopschroef

2

30


M4 Moer

18

31


M3 Moer

12

32


M2 Moer

2

33


M3*10MM Dubbelzijdige Koperen Pilaar

4

34


M1.2*4MM Zelftappende Schroef

4

35


15cm 3P F-F DuPont Draden (Verbonden, 26AWG, Zwart-Rood-Geel)

4

36


20cm 3P F-F DuPont Draden (Verbonden, 26AWG, Zwart-Rood-Geel)

5

37


25cm 3P F-F DuPont Draden (Verbonden, 26AWG, Zwart-Rood-Geel)

1

38


20cm 4P F-F DuPont Draden (Verbonden, 26AWG, Zwart-Rood-Blauw-Groen)

1

39


20cm 4P F-F DuPont Draden (Gesplitst, 26AWG, Zwart-Groen-Blauw-Rood)

1

40


20cm 4P F-F DuPont Draden (Gesplitst, 26AWG, Zwart-Rood-Blauw-Groen)

1

41


22CM 40P M-M DuPont Draden

1

42


3.0*40MM Kruiskopschroevendraaier

1

43


Sleufschroevendraaier

1

44


Plastic Doos

2

45


Waterpompslang

6cm

46


Zonnepaneel

1

47


Kruissleutel

1

48


Stickers

1

2. Introductie

  • Gebaseerd op ESP32 Internet of Things, integreert deze Smart Farm Kit meerdere sensoren, waardoor automatische en draadloze manipulatie evenals intellectueel beheer mogelijk is.

  • In deze tutorial passen onze projecten alle sensoren en modules in de kit uitgebreid toe, zoals fotoweerstand, bodemvochtigheidssensor, waterniveausensor en ESP32 draadloze communicatiemodule. Als resultaat kunt u door het bestuderen van deze tutorial de kennis verwerven over hoe u sensoren gebruikt en een IOT-systeem bouwt en hoe u intelligentie in boerderijbeheer realiseert door middel van programmeren.

  • Bovendien bieden we gedetailleerde cursussen en voorbeeldcodes om u te helpen kennis diepgaand te begrijpen en te beheersen. Op deze manier kan het niet alleen de praktische vaardigheden en creativiteit verbeteren, maar ook het bewustzijn van wetenschappelijke en technologische innovatie en het vermogen om problemen op te lossen cultiveren.

3. Kenmerken

  1. Uitgebreid: Deze kit bevat meerdere modules die verband houden met slimme boerderijen, zoals fotoweerstand, bodemvochtigheidssensor, waterniveausensor, evenals de ESP32-module. Zo kunt u tijdens het leren de kennis van verschillende sensoren en draadloze communicatie beheersen.

  2. Praktisch: Door middel van experimenten kunt u diepgaand begrijpen hoe elke sensor werkt en hoe deze gegevens verzamelt en verwerkt. Deze kennis helpt u bij het bouwen van een intelligent boerderijsysteem.

  3. Innovatief: Gedetailleerde tutorials worden aangeboden: experimentele instructies, videobegeleiding en voorbeeldcodes. Door te leren en te oefenen, kunt u de toepassing van het Internet of Things en sensortechnologie in de landbouw begrijpen, wat technologische innovatie en probleemoplossend vermogen cultiveert.

  4. Flexibel: Met ESP32 als hoofdbesturingskaart geniet deze kit van een prachtige flexibiliteit en schaalbaarheid. Zo kunt u naar eigen inzicht een ontwerp maken, wat uw kennis en vaardigheden uitbreidt.

  5. Interactief: Om het leren te verbeteren, biedt deze kit een experimenteerplatform en community waar u ervaringen kunt delen en met anderen kunt communiceren. Tegelijkertijd biedt het ook een schat aan experimentele cases en oefeningen om uw leergierigheid te stimuleren en het vermogen om kennis te begrijpen en toe te passen te verbeteren.

4. Parameters

Werkspanning: 5V

Batterijspanning: 9V

Maximale uitgangsstroom: ≤1.5A

Maximaal stroomverbruik: ≤10W

WiFi werkingsprincipe: 2.4G

Bluetooth-protocol: v4.2 Volledige Standaard

Afmetingen: 255 * 185 * 130mm±1%

Werktemperatuur: –10°C ~ +65°C

Voor de gedetailleerde parameters van het ESP32 ontwikkelbord, zie:

https://wiki.keyestudio.com/KS5016_Keyestudio_ESP32_PLUS_Development_Board

5. Downloaden

Downloadlinks voor de bibliotheekbestanden en codebestanden van de tutorial:

Klik om te downloaden

6. Bronnen

Officiële website van Keyestudio:

https://www.keyestudio.com/

Hoofdpagina van Keyestudio wiki:

https://wiki.keyestudio.com/Main_Page

ESP32 ontwikkelbord:

https://wiki.keyestudio.com/KS5016_Keyestudio_ESP32_PLUS_Development_Board

Officiële website van Arduino:

https://www.arduino.cc/

Officiële website van ESP32 espressif:

https://www.espressif.com/
