1. Présentation du produit

1.1 Introduction

De nos jours, l’éducation technologique telle que la réalité virtuelle (VR), la programmation pour enfants et l’intelligence artificielle est devenue une tendance dominante dans le secteur éducatif. C’est pourquoi les gens accordent de plus en plus d’importance à l’éducation STEAM.

Arduino étant particulièrement reconnu dans le domaine de l’éducation aux makers, Keyestudio surfe sur cette vague et lance un mini robot tank intelligent, qui est une combinaison d’Arduino et de programmation.

Mais qu’est-ce qu’Arduino ? Arduino est une plateforme électronique open-source basée sur un matériel et un logiciel faciles à utiliser. Les cartes Arduino sont capables de lire des entrées — la lumière d’un capteur, un doigt sur un bouton, ou un message Twitter — et de les transformer en sorties : activer un moteur, allumer une LED, publier quelque chose en ligne.

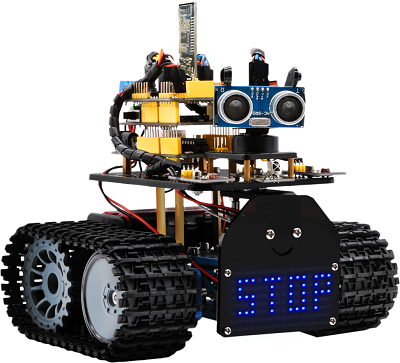

Sur cette base, l’équipe Keyestudio a conçu un mini robot tank. Il dispose d’un processeur programmable via l’IDE Arduino, permettant de mapper ses broches vers des capteurs et des actionneurs grâce à un shield qui se connecte au processeur. Il lit les capteurs, contrôle les actionneurs et décide comment opérer.

Il peut remplir de multiples fonctions telles que l’évitement d’obstacles, la télécommande infrarouge, le contrôle Bluetooth, le suivi de lumière, et bien d’autres encore.

15 projets d’apprentissage détaillés, du plus simple au plus complexe, vous guident pour construire votre propre mini robot tank intelligent et vous fournissent les connaissances de base sur les capteurs et les modules. De plus, c’est le meilleur choix pour l’éducation à la programmation graphique.

1.2 Caractéristiques

  1. Multifonction : Évitement d’obstacles, suivi, télécommande infrarouge, contrôle Bluetooth, suivi ultrasonique et affichage d’émoticônes sur écran.

  2. Assemblage simple : Aucune soudure requise, assemblage complet facile à réaliser.

  3. Grande robustesse : Support en alliage d’aluminium, moteurs métalliques, roues et chenilles de haute qualité.

  4. Grande extensibilité : Connexion de nombreux capteurs et modules via le shield de pilotage des moteurs et le shield de capteurs.

  5. Contrôles multiples : Télécommande infrarouge, contrôle par application (systèmes iOS et Android).

  6. Programmation de base : Code en langage C avec l’IDE Arduino.

1.3 Spécifications

  • Tension de fonctionnement : 5V

  • Tension d’entrée : 7-12V

  • Courant de sortie maximum : 2A

  • Puissance dissipée maximale : 25W (T=75℃)

  • Vitesse du moteur : 5V 200 tr/min

  • Mode de pilotage du moteur : double pont en H (L298P)

  • Angle de détection ultrasonique : <15 degrés

  • Distance de détection ultrasonique : 2cm-400cm

  • Distance de télécommande infrarouge : 10 mètres (mesurée)

  • Distance de télécommande Bluetooth : 50 mètres (mesurée)

1.4 Liste des produits

Nom

Qté

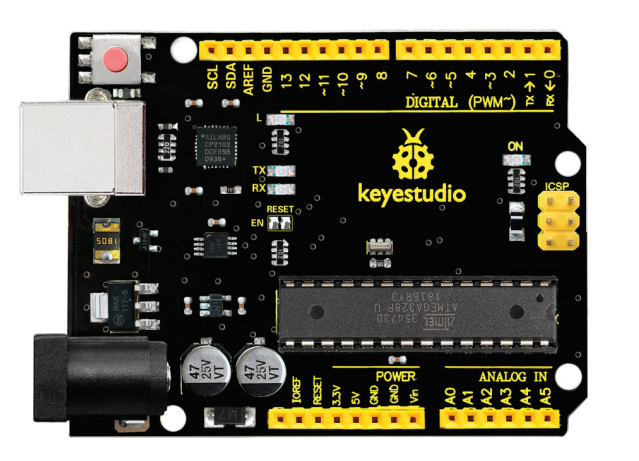

Carte de développement

1

image-20260424114744301

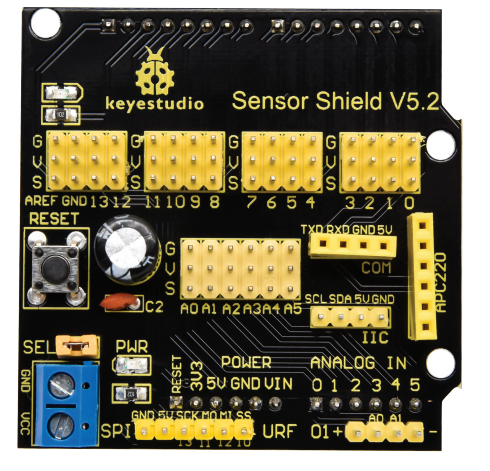

Shield V5

1

image-20260424114806021

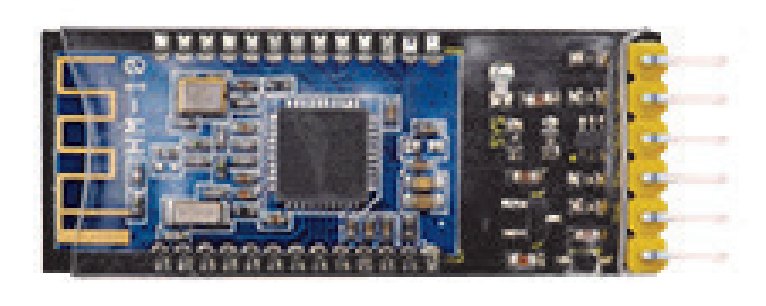

Module BT

1

image-20260424114823332

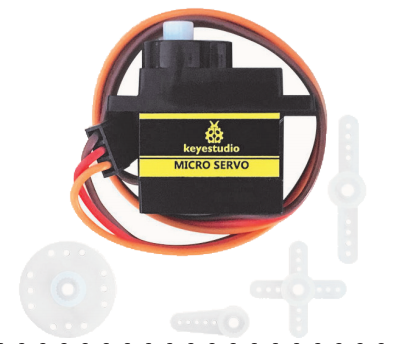

Servomoteur

1

image-20260424114835628

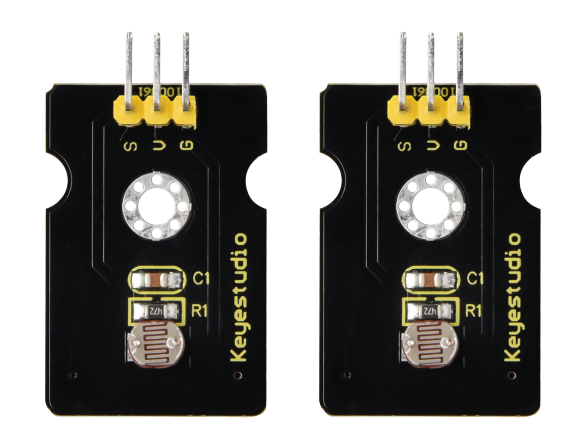

Capteur photorésistance

2

image-20260424114848289

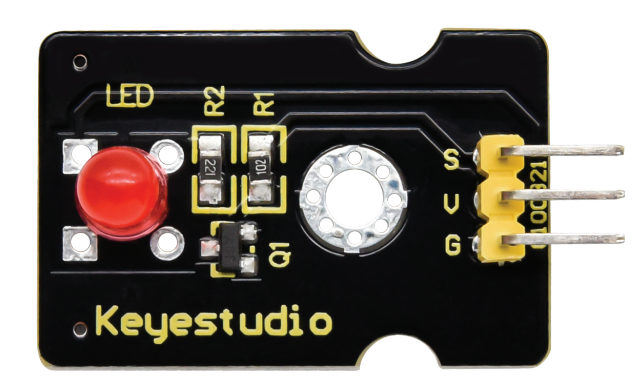

LED RGB

1

image-20260424114857727

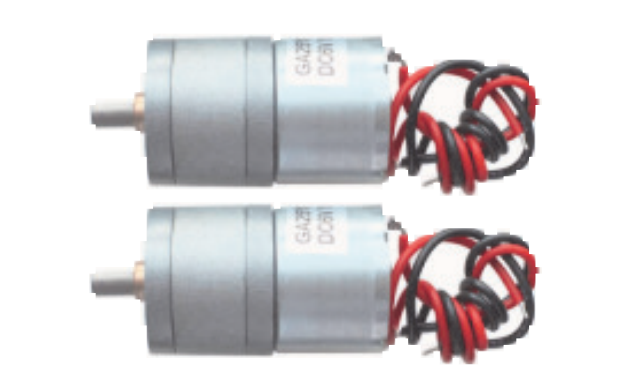

Moteur métallique

1

image-20260424114906569

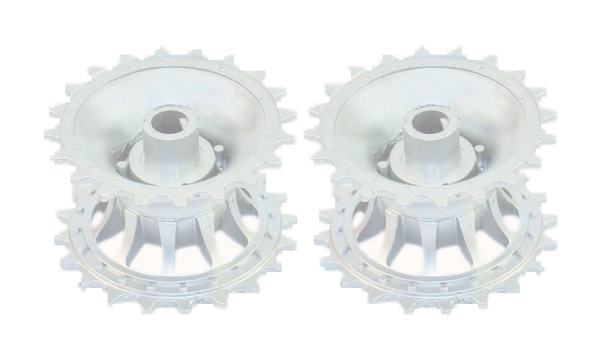

Roue motrice du tank

2

image-20260424114915600

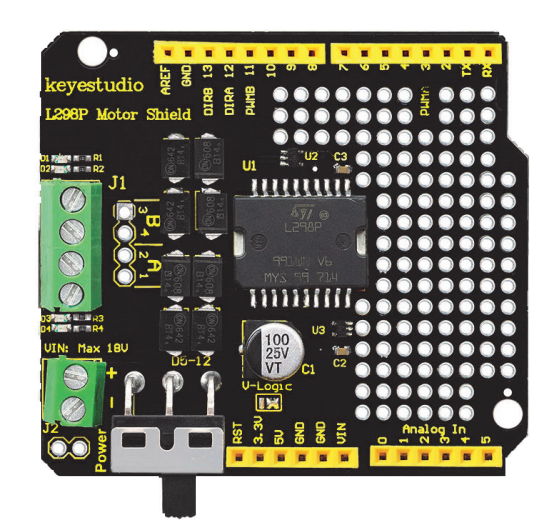

Shield L298P

1

image-20260424114928411

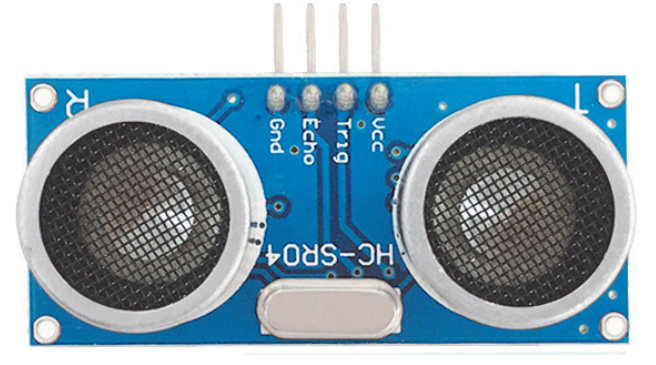

Module ultrasonique

1

image-20260424114936945

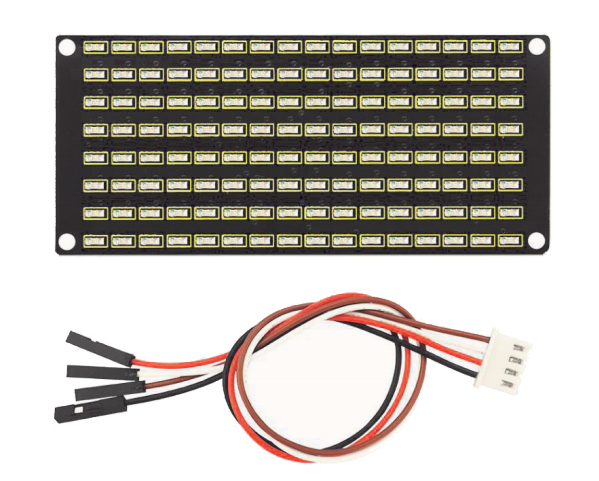

Panneau LED 8X16 + câbles

1

image-20260424114951961

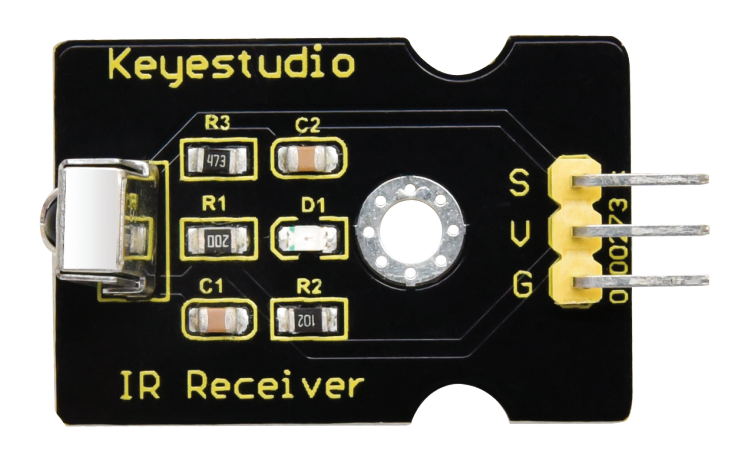

Récepteur infrarouge

1

image-20260424115002601

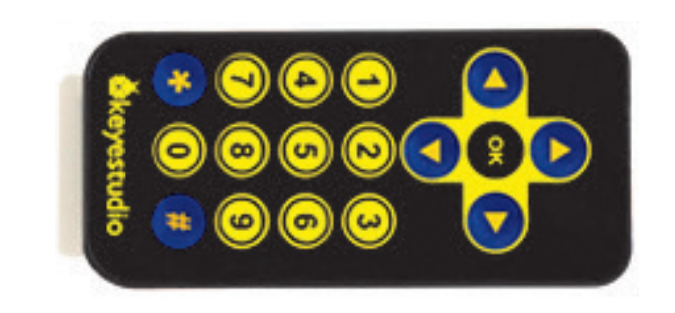

Télécommande

image-20260424115010231

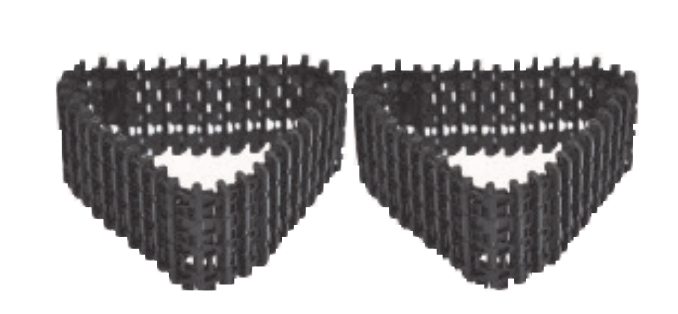

Chenille

1

image-20260424115018466

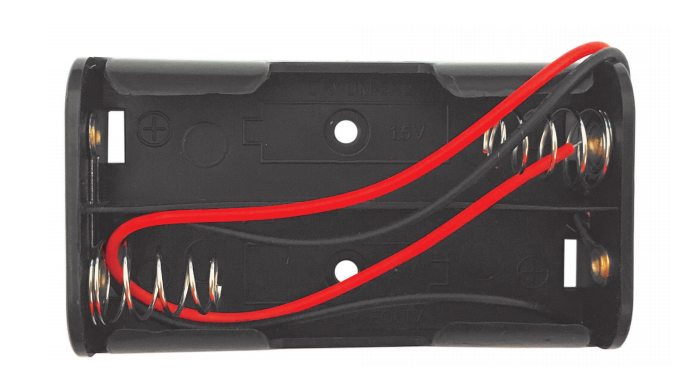

Porte-batterie (batterie 18650)

1

image-20260424115042841

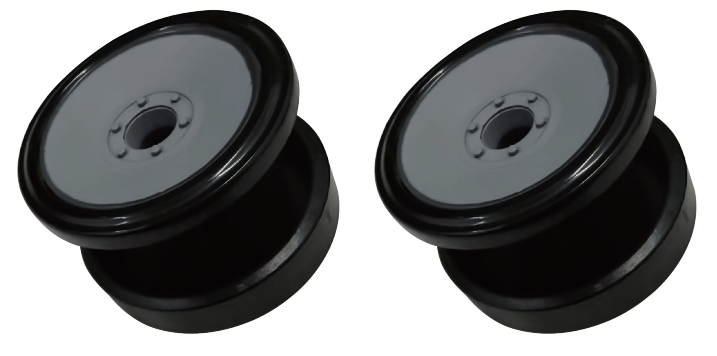

Roue porteuse du tank

2

image-20260424115054017

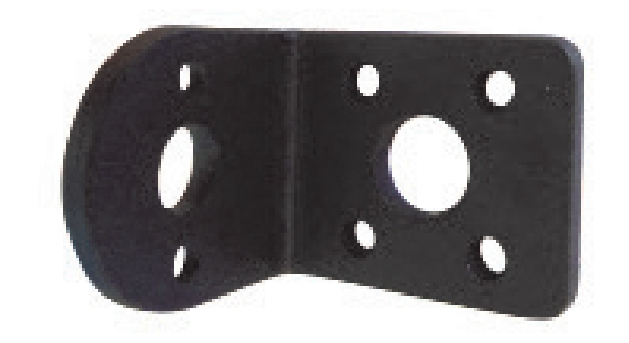

Support en L

1

image-20260424115106686

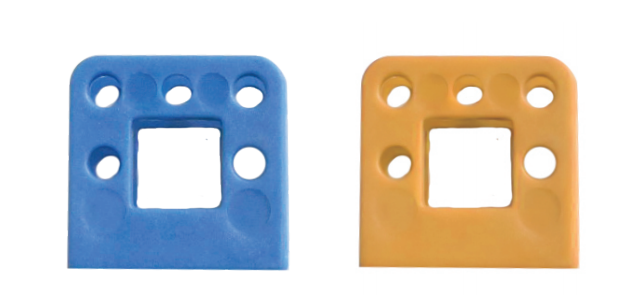

Pièces de support (couleur aléatoire)

2

image-20260424115122810

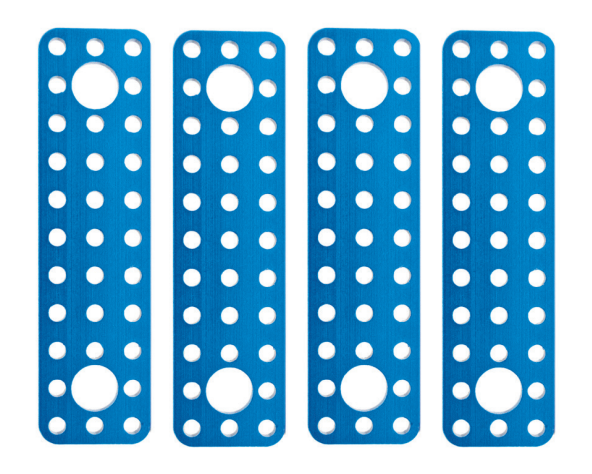

Support métallique

4

image-20260424115139256

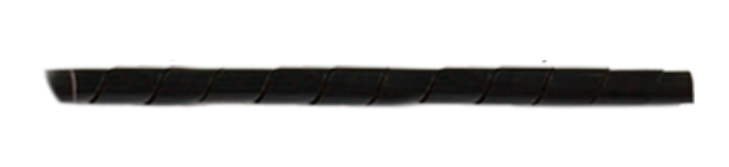

Gaine spiralée

1

image-20260424115154850

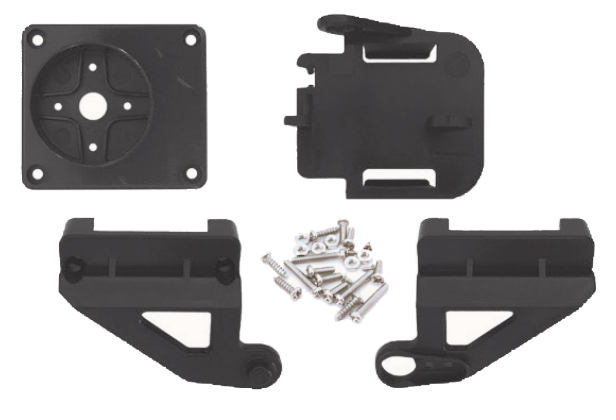

Plateforme plastique (PC)

1

image-20260424115245568

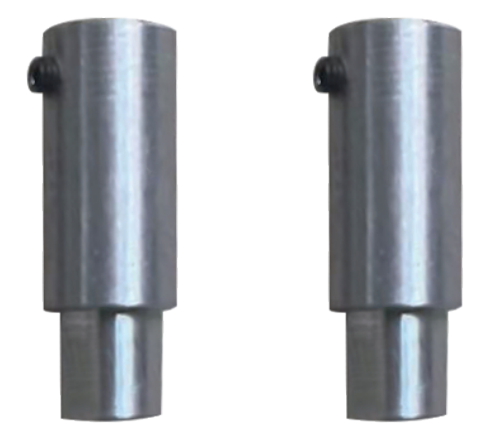

Coupleur en aluminium

2

image-20260424115257516

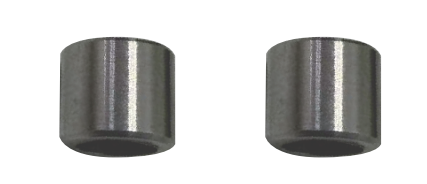

Bague en aluminium

2

image-20260424115311644

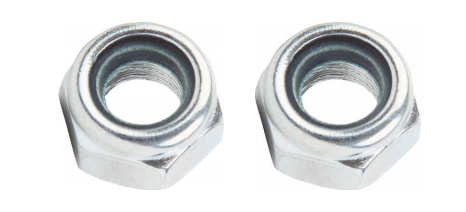

Écrou autobloquant M4

2

image-20260424115321342

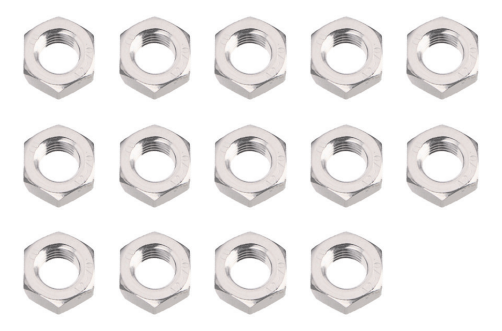

Écrou M3

14

image-20260424115330779

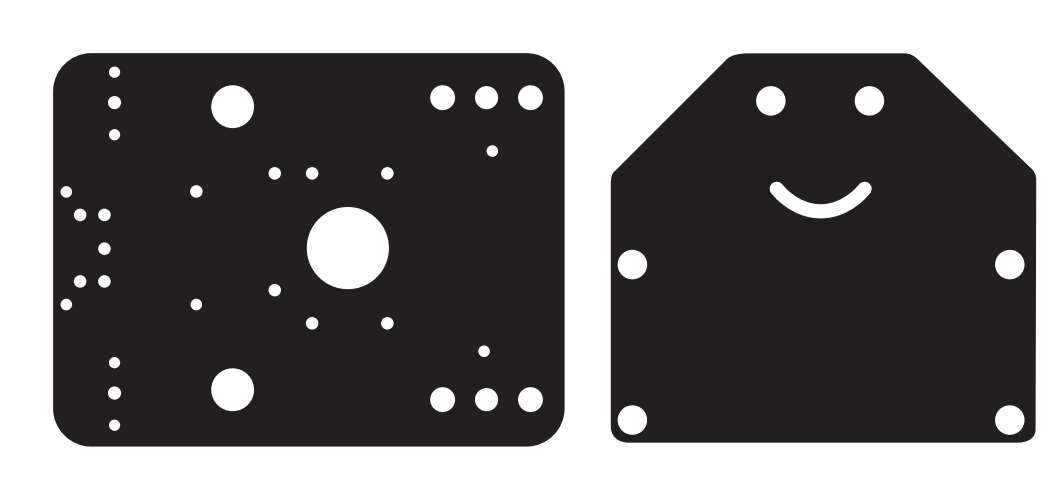

Plaque acrylique

2

image-20260424115348411

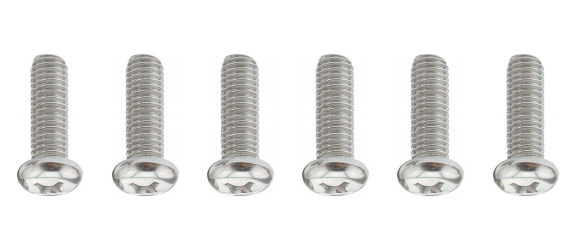

Vis à tête ronde M2*10mm

6

image-20260424115357883

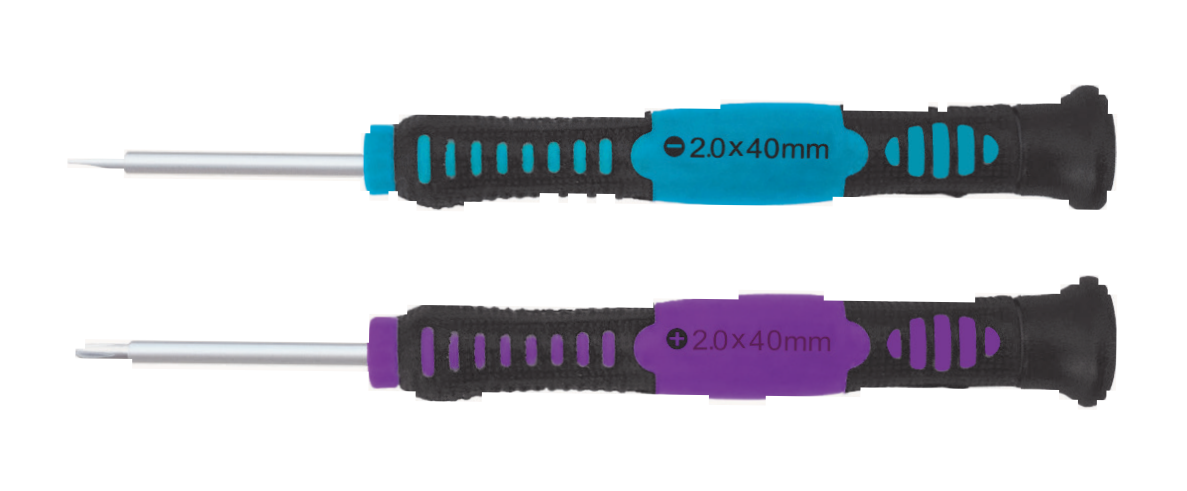

Tournevis

2

image-20260424115431293

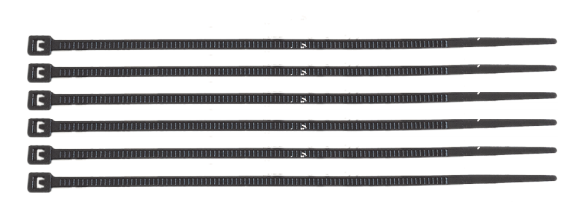

Collier de câblage

6

image-20260424115446140

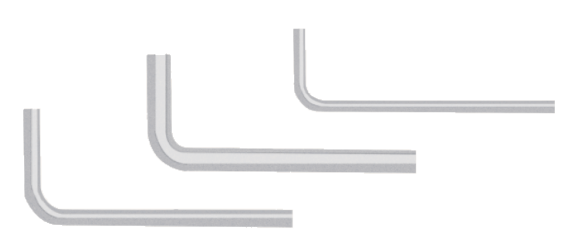

Clé M1.5/2.5/3

3

image-20260424115458269

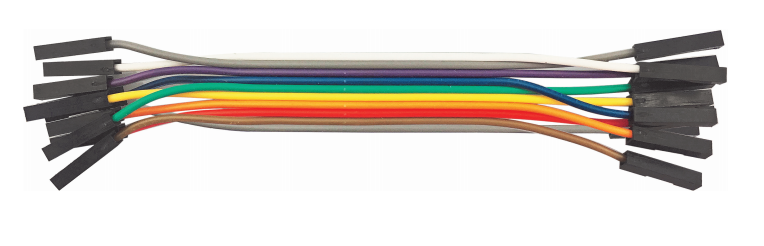

Câble DuPont F-F 150mm

10

image-20260424115511197

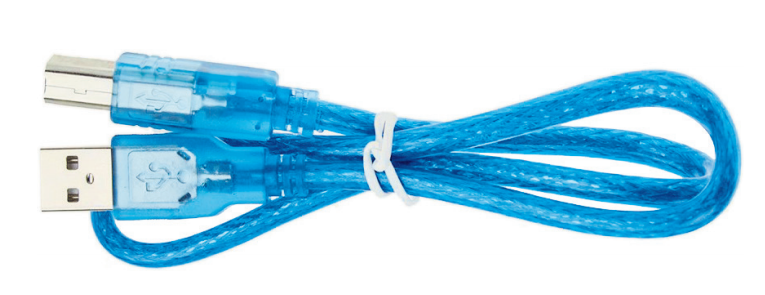

Câble USB

1

image-20260424115524400

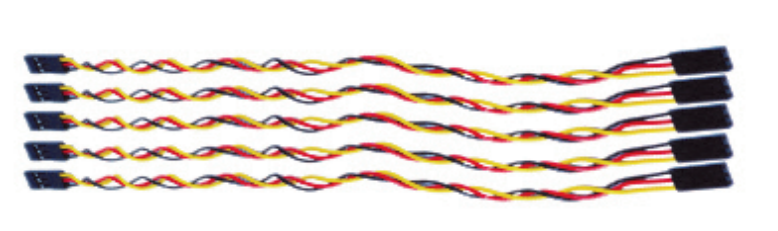

Câble DuPont F-F 200mm

5

image-20260424115535336

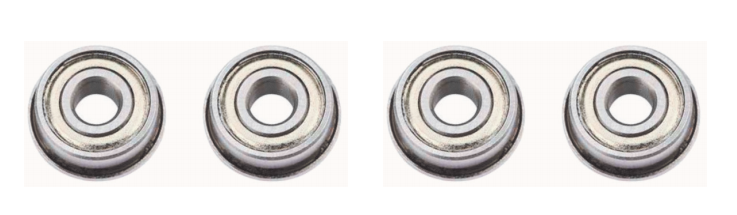

Roulement à bride

4

image-20260424115600730

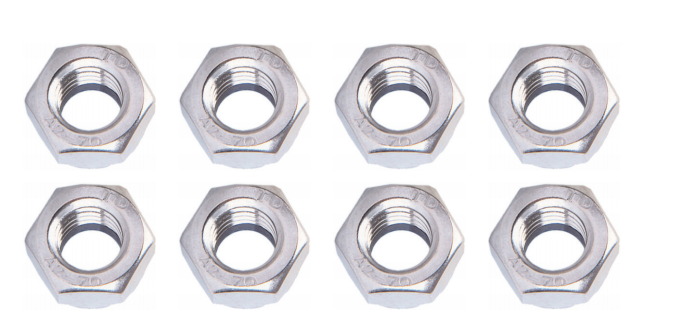

Écrou M2

8

image-20260424115618761

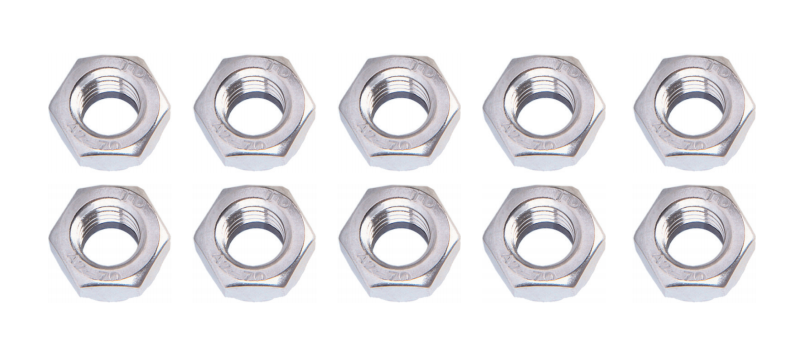

Écrou M4

10

image-20260424115628936

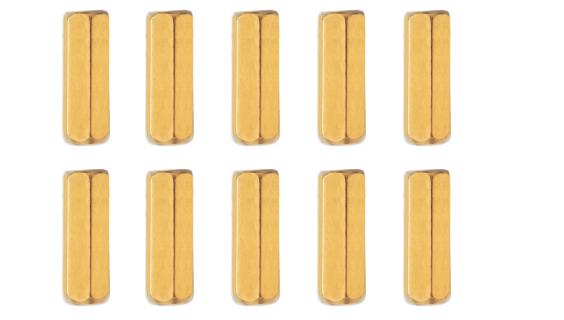

Colonne en cuivre M3*10mm

10

image-20260424115639400

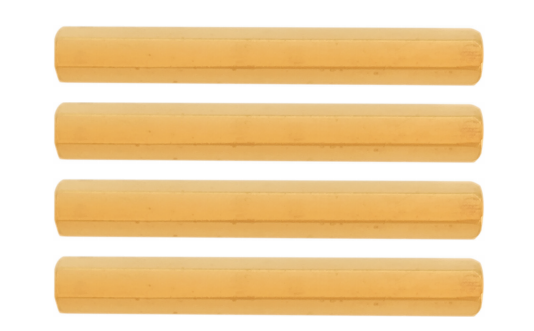

Colonne en cuivre M3*45mm

4

image-20260424115651555

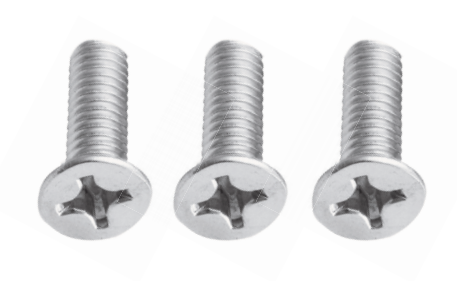

Vis à tête plate M3*10mm

3

image-20260424115703860

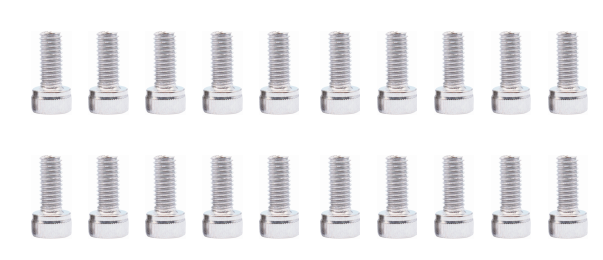

Vis M3*6mm

20

image-20260424115715005

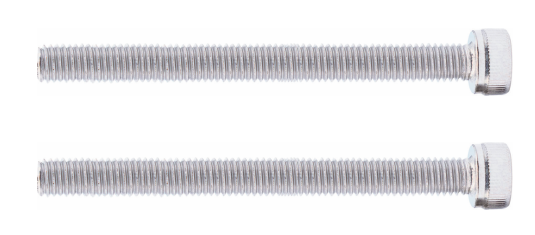

Vis M4*50mm

2

image-20260424115723402

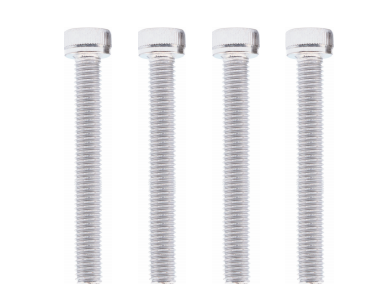

Vis M4*40mm

4

image-20260424115749041

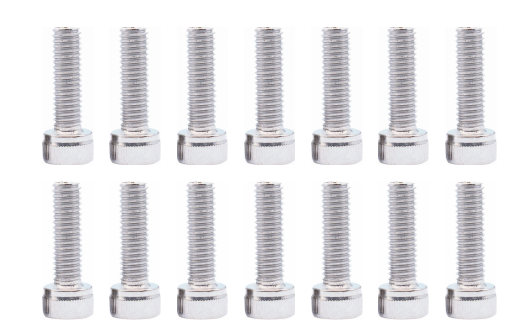

Vis M3*8mm

14

image-20260424115827213

Vis à tête ronde M3*12mm

8

image-20260424115854821

Vis M4*112mm

4

image-20260424115920087

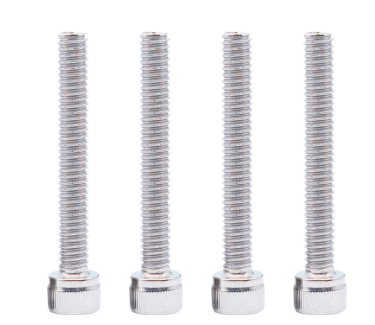

Vis M3*25mm

4

image-20260424115955301

Carton décoratif

1

image-20260424120010842

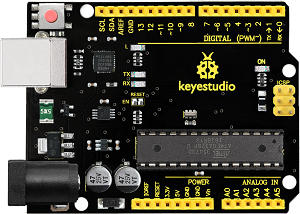

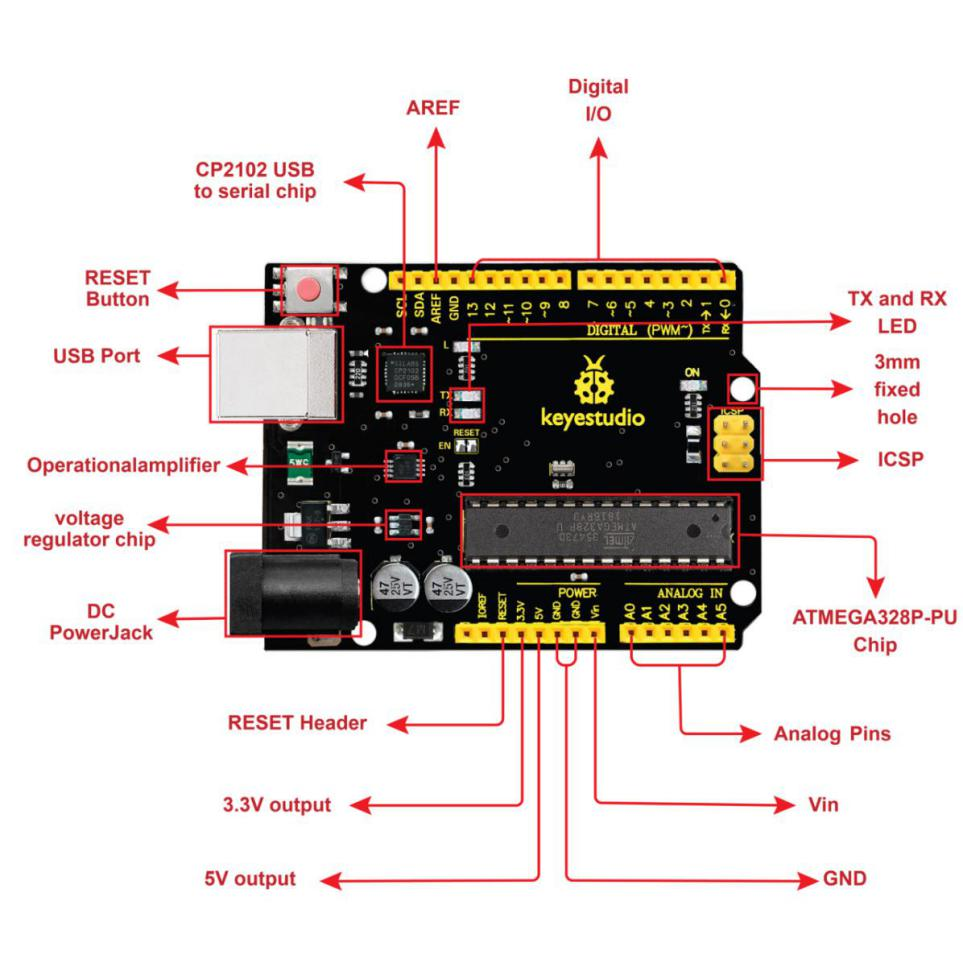

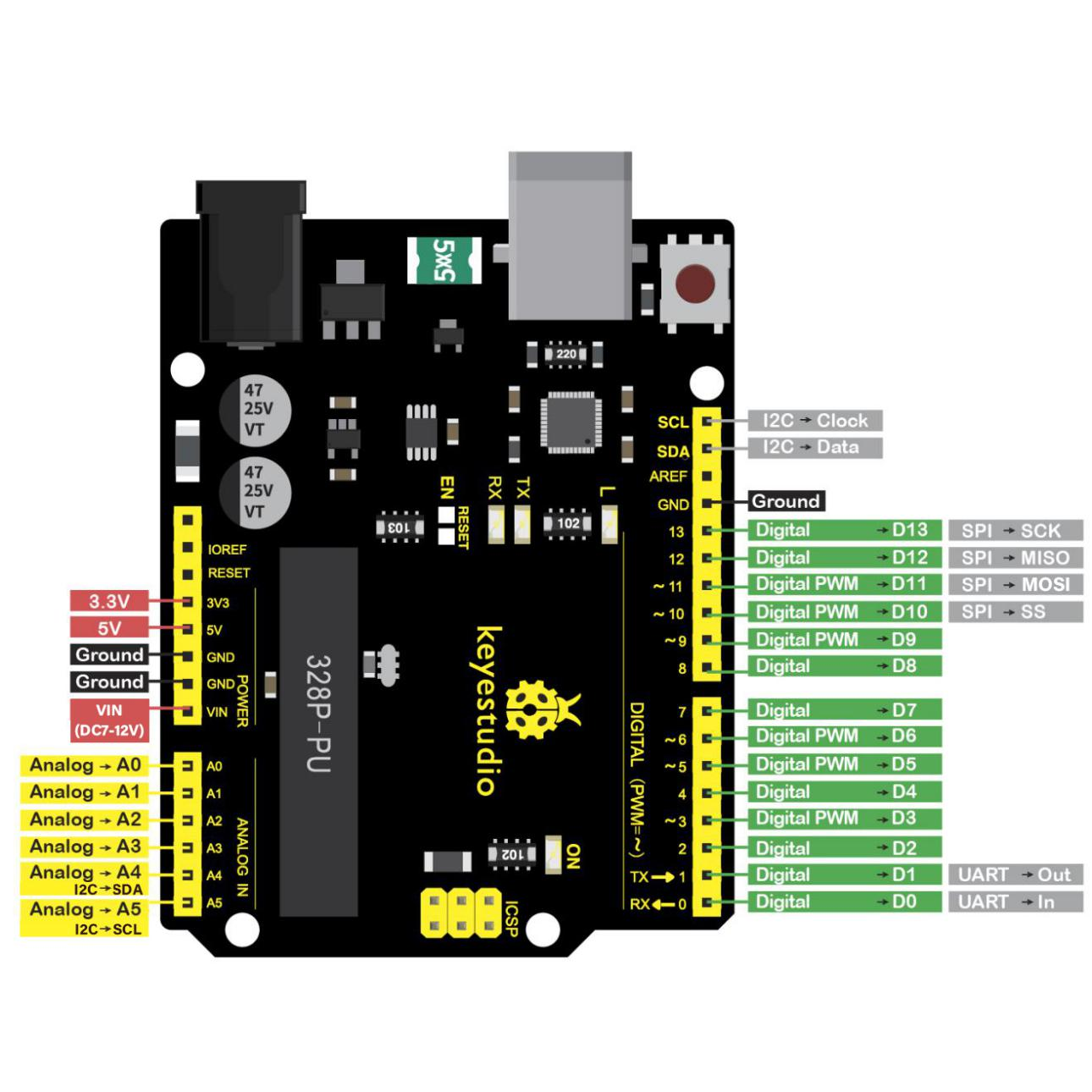

1.5 Carte de développement Keyestudio V4.0

Vous devez savoir que la carte de développement Keyestudio V4.0 est le cœur de ce robot tank intelligent.

La carte de développement Keyestudio V4.0 est une carte compatible Arduino Uno, basée sur le microcontrôleur ATmega328P, et équipée d’une puce cp2102 comme convertisseur UART vers USB.

Elle dispose de 14 broches d’entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), 6 entrées analogiques, un cristal quartz de 16 MHz, une connexion USB, un connecteur d’alimentation, 2 en-têtes ICSP et un bouton de réinitialisation.

Elle contient tout le nécessaire pour prendre en charge le microcontrôleur. Il suffit de la connecter à un ordinateur via un câble USB, ou de l’alimenter via un connecteur d’alimentation DC externe (DC 7-12V) ou via les broches femelles Vin/GND (DC 7-12V) pour commencer.

Microcontrôleur

ATmega328P-PU

Tension de fonctionnement

5V

Tension d’entrée (recommandée)

DC7-12V

Broches d’E/S numériques

14 (D0-D13) (dont 6 fournissent une sortie PWM)

Broches numériques PWM

6 (D3, D5, D6, D9, D10, D11)

Broches d’entrée analogiques

6 (A0-A5)

Courant DC par broche d’E/S

20 mA

Courant DC pour la broche 3.3V

50 mA

Mémoire Flash

32 Ko (ATmega328P-PU) dont 0,5 Ko utilisés par le bootloader

SRAM

2 Ko (ATmega328P-PU)

EEPROM

1 Ko (ATmega328P-PU)

Vitesse d’horloge

16 MHz

LED_BUILTIN

D13
