Einführung
Keyestudio Mini Robot Car ist ein multifunktionales Auto, das auf dem BBC micro:bit basiert. Es ist mit einer Fülle von Sensoren und Peripheriegeräten ausgestattet, um Ihnen zu helfen, den micro:bit zu verstehen und mehr über Elektronik zu lernen.
Darüber hinaus bietet es viele universelle Buchsen für Bausteinlöcher zur einfachen Verbindung mit anderen Peripheriegeräten. Sie können Ihre Erfahrung und Vorstellungskraft nutzen, um weitere interessante Erfindungen zu schaffen.
Kit-Liste
# |
Bild |
Komponenten |
Menge |
|---|---|---|---|
1 |
|
Erweiterungsplatine |
1 |
2 |
|
Acrylplatte |
1 |
3 |
|
Ultraschallsensor |
1 |
4 |
|
Universalrad |
1 |
5 |
|
Räder |
2 |
6 |
|
M3*20mm Nylon-Säule |
4 |
7 |
|
3AAA Batteriehalter |
1 |
8 |
|
M3*6MM Flachkopfschrauben |
4 |
9 |
|
M3*10MM Flachkopfschrauben |
6 |
10 |
|
M3 vernickelte Muttern |
2 |
11 |
|
Schlitzschraubendreher |
1 |
12 |
|
Kreuzschraubendreher |
1 |
13 |
|
IR-Fernbedienung |
1 |
Hinweis: Die folgenden Artikel sind nicht in diesem Kit enthalten und müssen von Ihnen bereitgestellt werden.
1). Microbit V2 (müssen Sie selbst kaufen)
2). Drei AAA-Batterien (müssen Sie selbst kaufen)
Parameter
Hinweis: Die beiden farbigen Scheinwerfer, zwei lichtempfindliche Sensoren, der IR-Empfänger und zwei Motoren sind bereits in der Fahrzeuggrundplatte integriert.
Eingang des Anschlusses: DC 4,5V
Betriebsspannung der Sensoren: 3V
Motorgeschwindigkeit: 200 U/min
Arbeitstemperaturbereich: 0-50℃
Abmessungen: 99*78*58 mm
Umweltschutzmerkmale: ROHS
Die Motorgeschwindigkeit kann über PWM eingestellt werden.

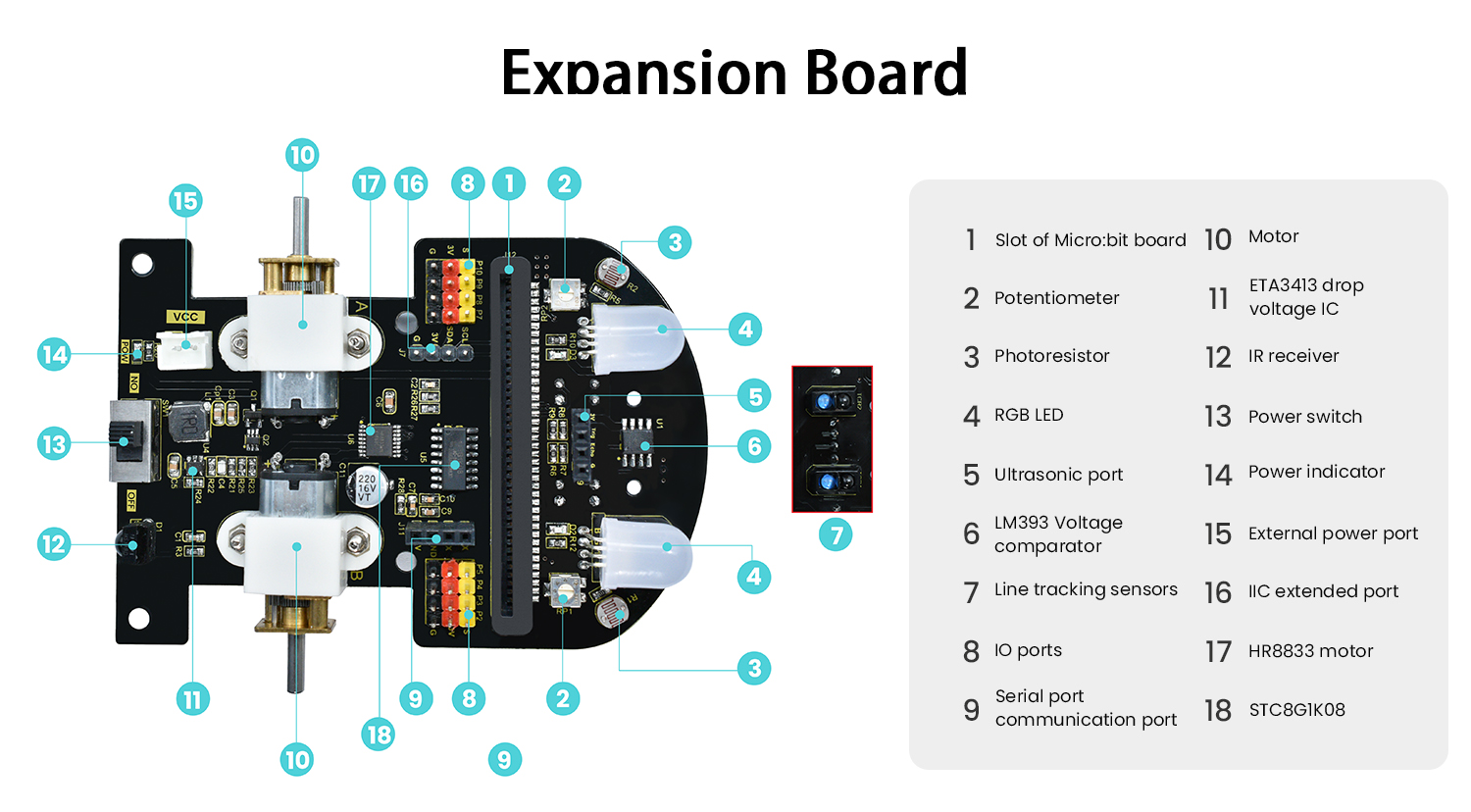

Aufgrund der geringen Anzahl von IO-Ports des micro:bit sendet die micro:bit-Platine Steuerbefehle über IIC an den STC8G1K08, und der ST8G1K08 sendet dann PWM, um den HR8833-Motortreiber-IC zu steuern und somit den Motor zum Drehen zu bringen. LED RGB wird auf die gleiche Weise wie oben gesteuert.
