Introducción
Keyestudio Mini Robot Car es un coche multifuncional basado en BBC micro:bit. Está equipado con una gran cantidad de sensores y periféricos para ayudarte a entender cómo usar el micro:bit y aprender más sobre electrónica.
Además, deja muchos conectores universales de orificios para bloques de construcción para una fácil conexión a otros dispositivos periféricos, puedes usar tu experiencia e imaginación para crear inventos más interesantes.
Lista del Kit
# |
Imagen |
Componentes |
CANT |
|---|---|---|---|
1 |
|
Placa de Expansión |
1 |
2 |
|
Placa Acrílica |
1 |
3 |
|
Sensor Ultrasónico |
1 |
4 |
|
Rueda Universal |
1 |
5 |
|
Ruedas |
2 |
6 |
|
Columna de Nylon M3*20mm |
4 |
7 |
|
Soporte de Batería 3AAA |
1 |
8 |
|
Tornillos de Cabeza Plana M3*6MM |
4 |
9 |
|
Tornillos de Cabeza Plana M3*10MM |
6 |
10 |
|
Tuercas Niqueladas M3 |
2 |
11 |
|
Destornillador de Ranura |
1 |
12 |
|
Destornillador de Cruz |
1 |
13 |
|
Control Remoto IR |
1 |
Nota: Los siguientes elementos no están incluidos en este kit y deben ser proporcionados por usted.
1). Microbit V2 (debe comprarlos usted mismo)
2). Tres pilas AAA (debe comprarlas usted mismo)
Parámetros

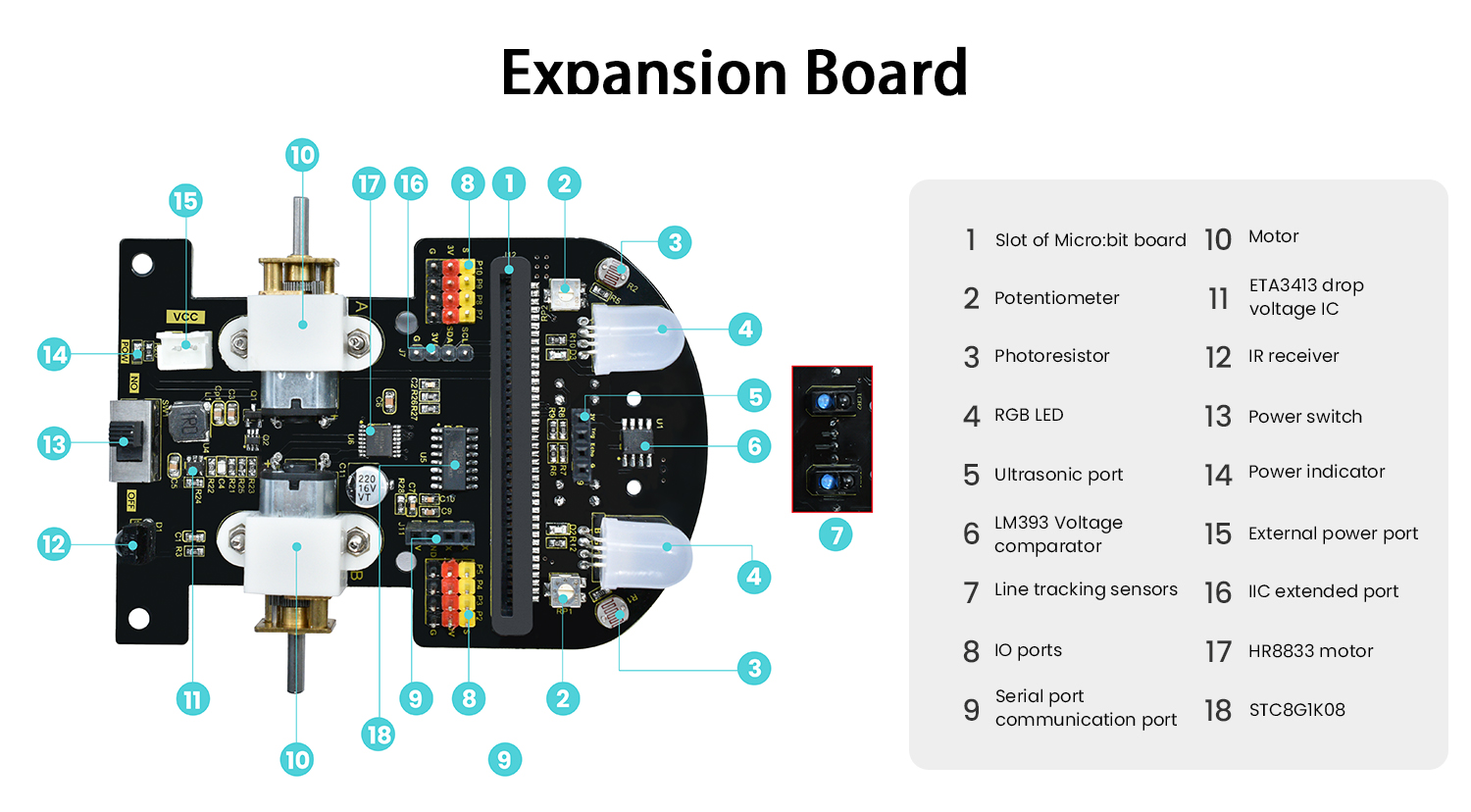

Nota: los dos faros de colores, los dos sensores fotosensibles, el receptor IR y los dos motores ya están integrados en la placa base del coche.
Entrada del puerto del conector: DC 4.5V
Voltaje de funcionamiento de los sensores: 3V
Velocidad del motor: 200RPM
Rango de temperatura de trabajo: 0-50℃
Dimensiones: 99*78*58 mm
Atributos de protección ambiental: ROHS
La velocidad del motor se puede ajustar a través del PWM
Debido al pequeño número de puertos IO de micro:bit, la placa micro:bit envía instrucciones de control a STC8G1K08 a través del IIC, y luego ST8G1K08 envía PWM para controlar el motor HR8833 para accionar el IC, controlando así la rotación del motor. El LED RGB se controla de la misma manera que se describió anteriormente.
