Assemblare l’Auto Robot

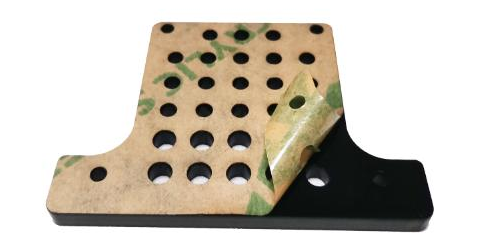

Prima dell’assemblaggio, si prega di rimuovere la pellicola protettiva dalle schede acriliche.

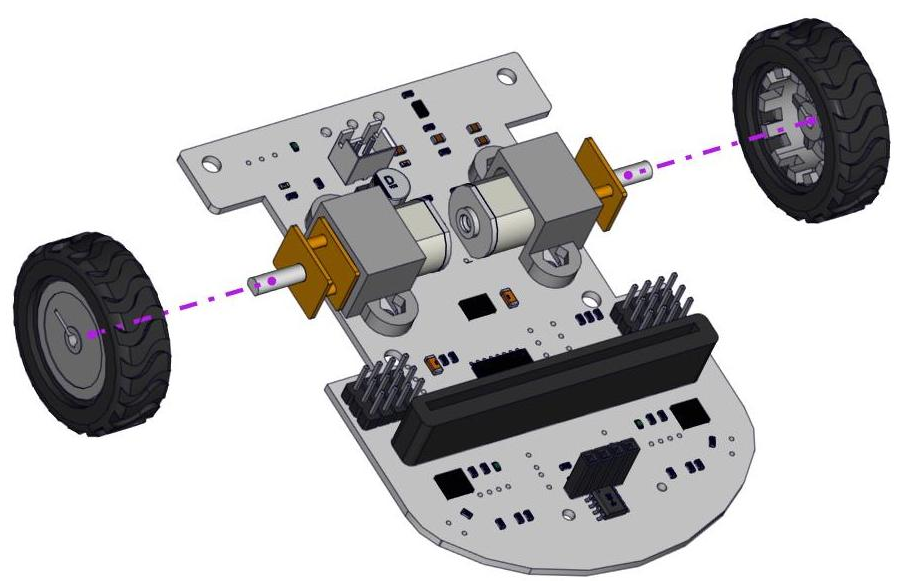

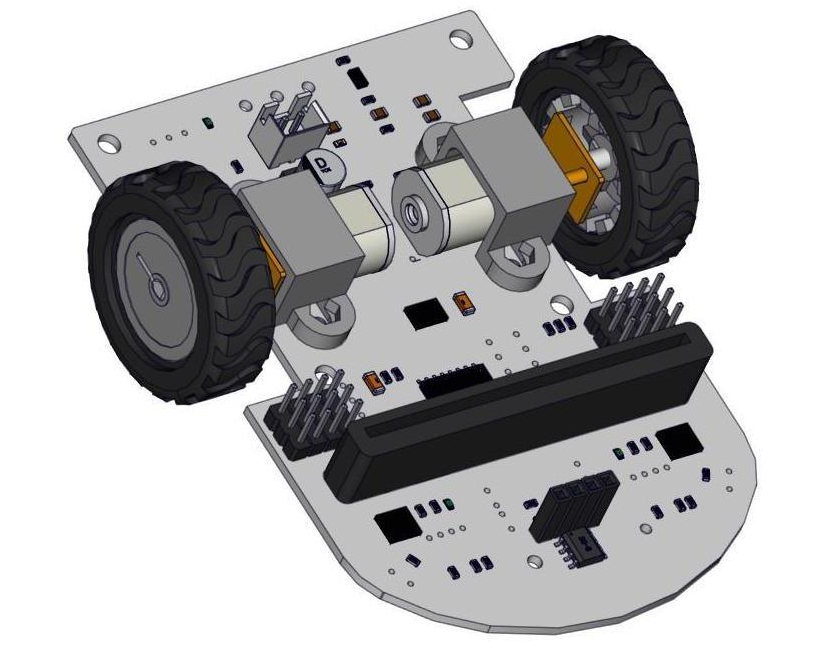

1. Installare le ruote sulla base dell’auto

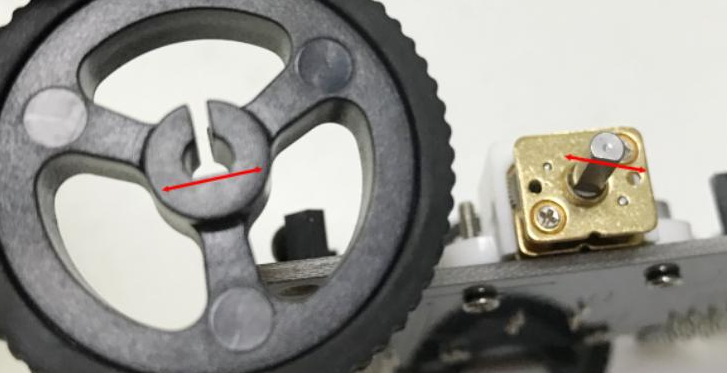

Accoppiare l’estremità sporgente della ruota con l’albero del motore

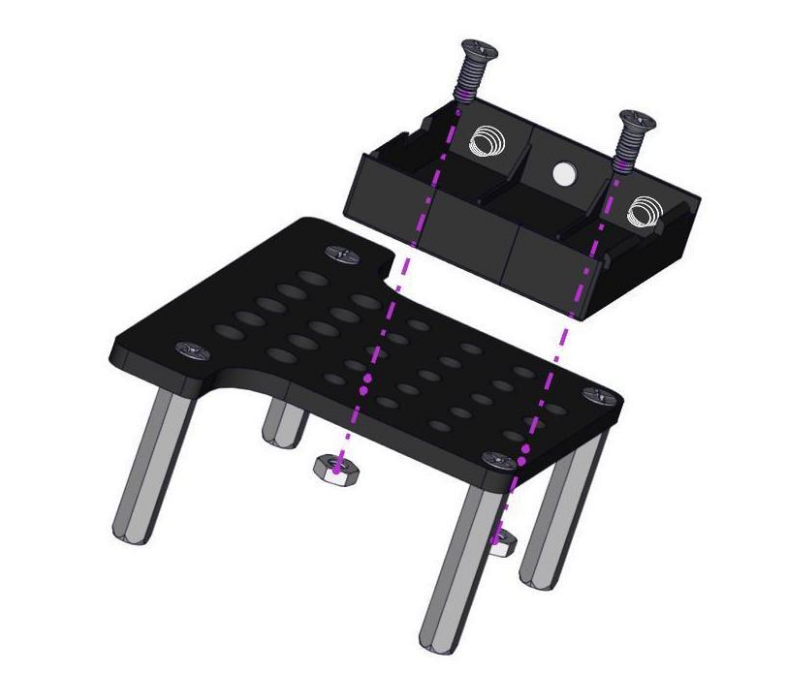

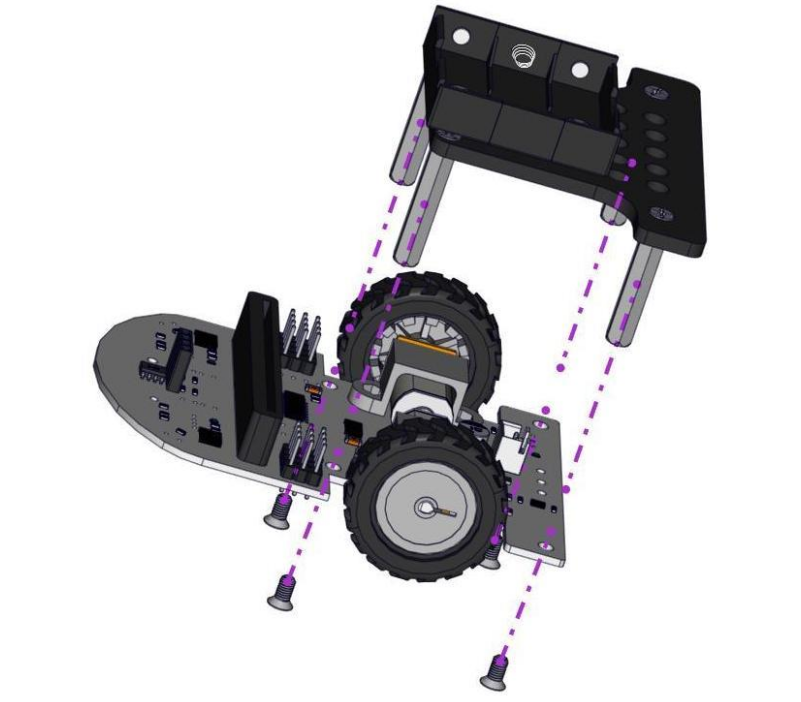

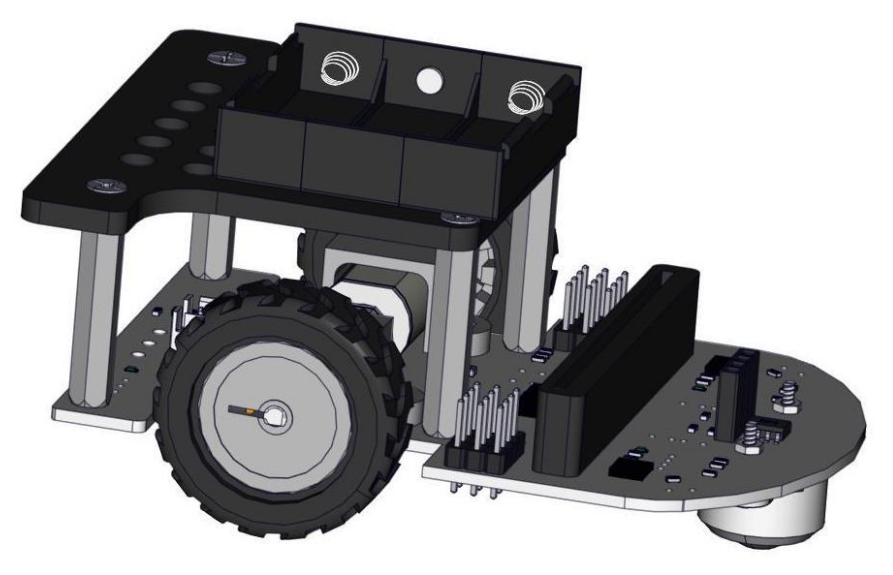

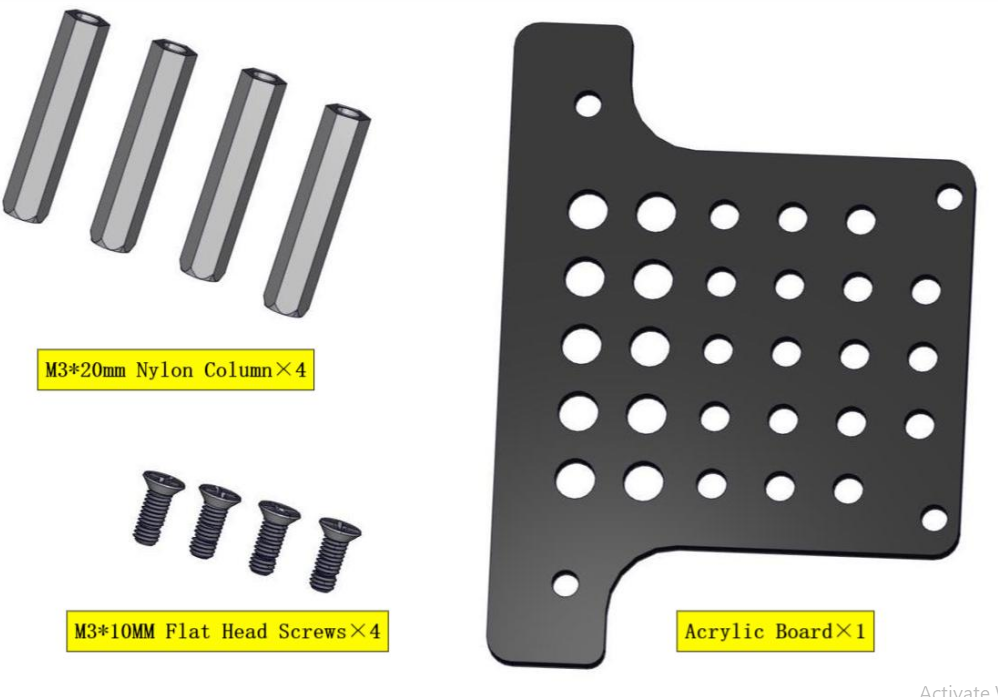

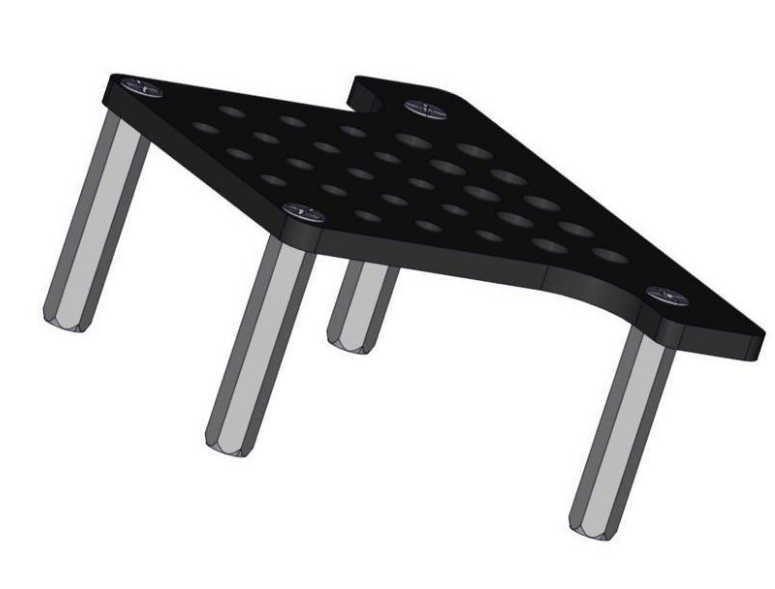

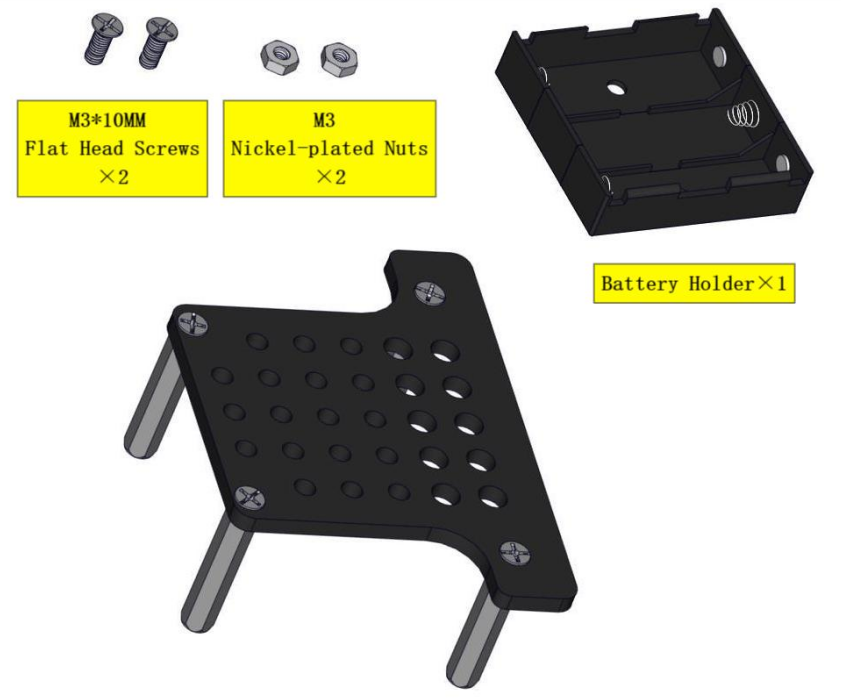

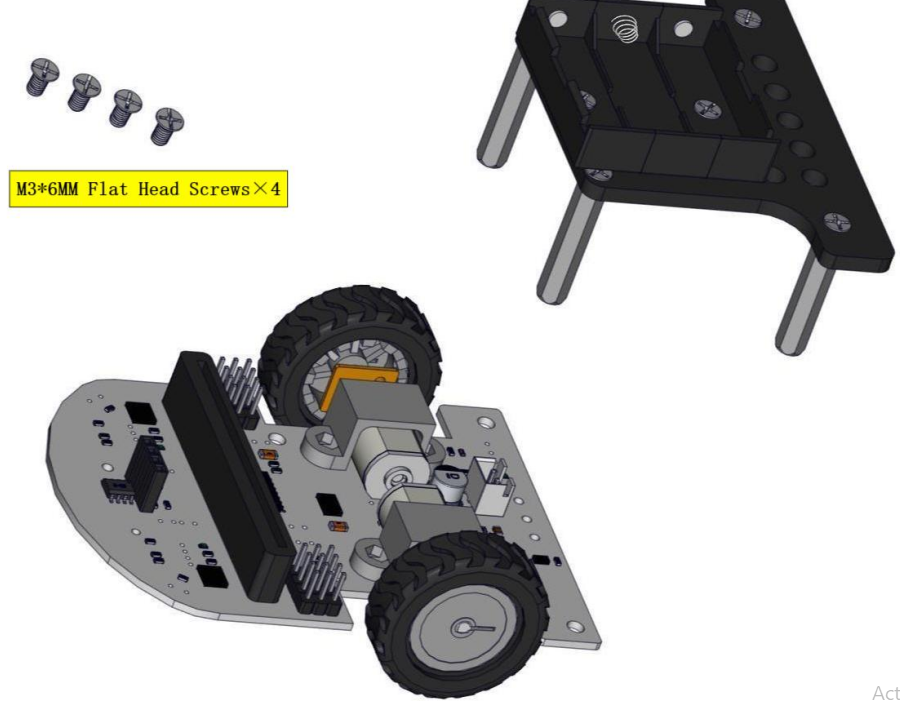

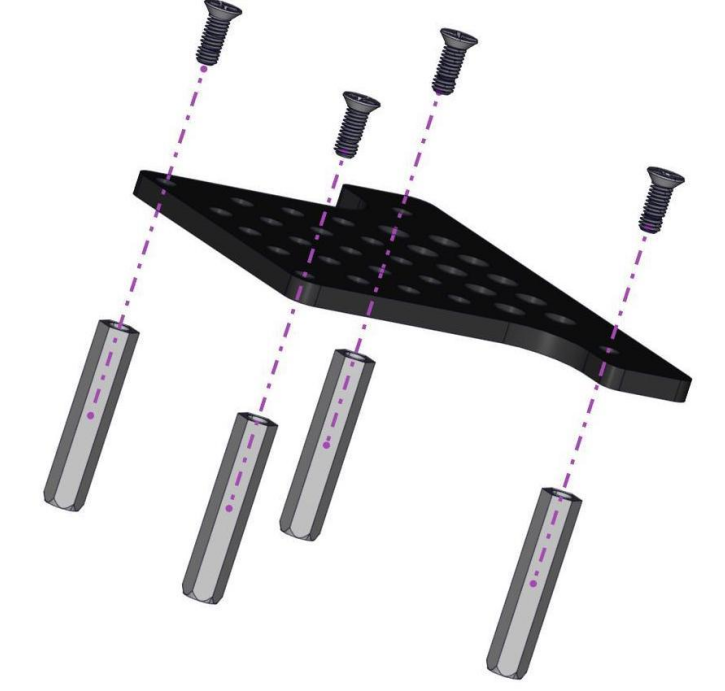

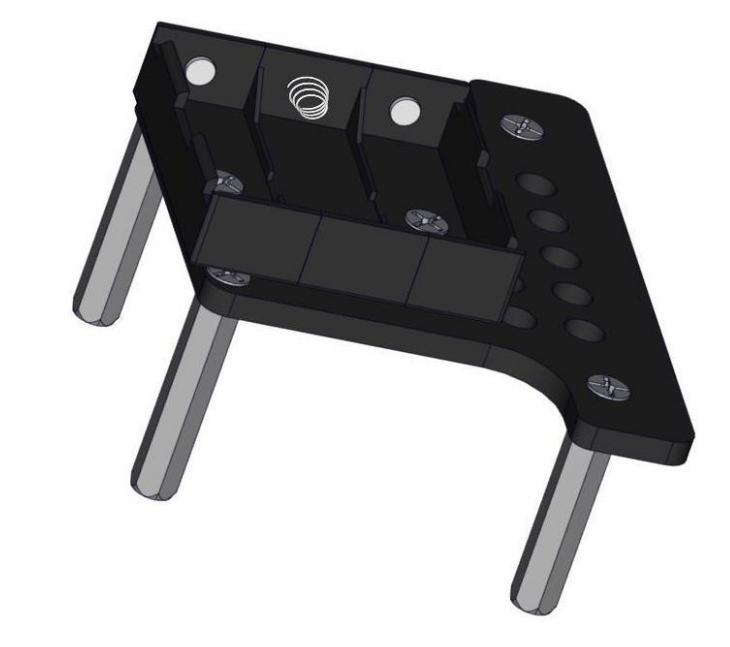

2. Installare la scheda acrilica e il vano batteria

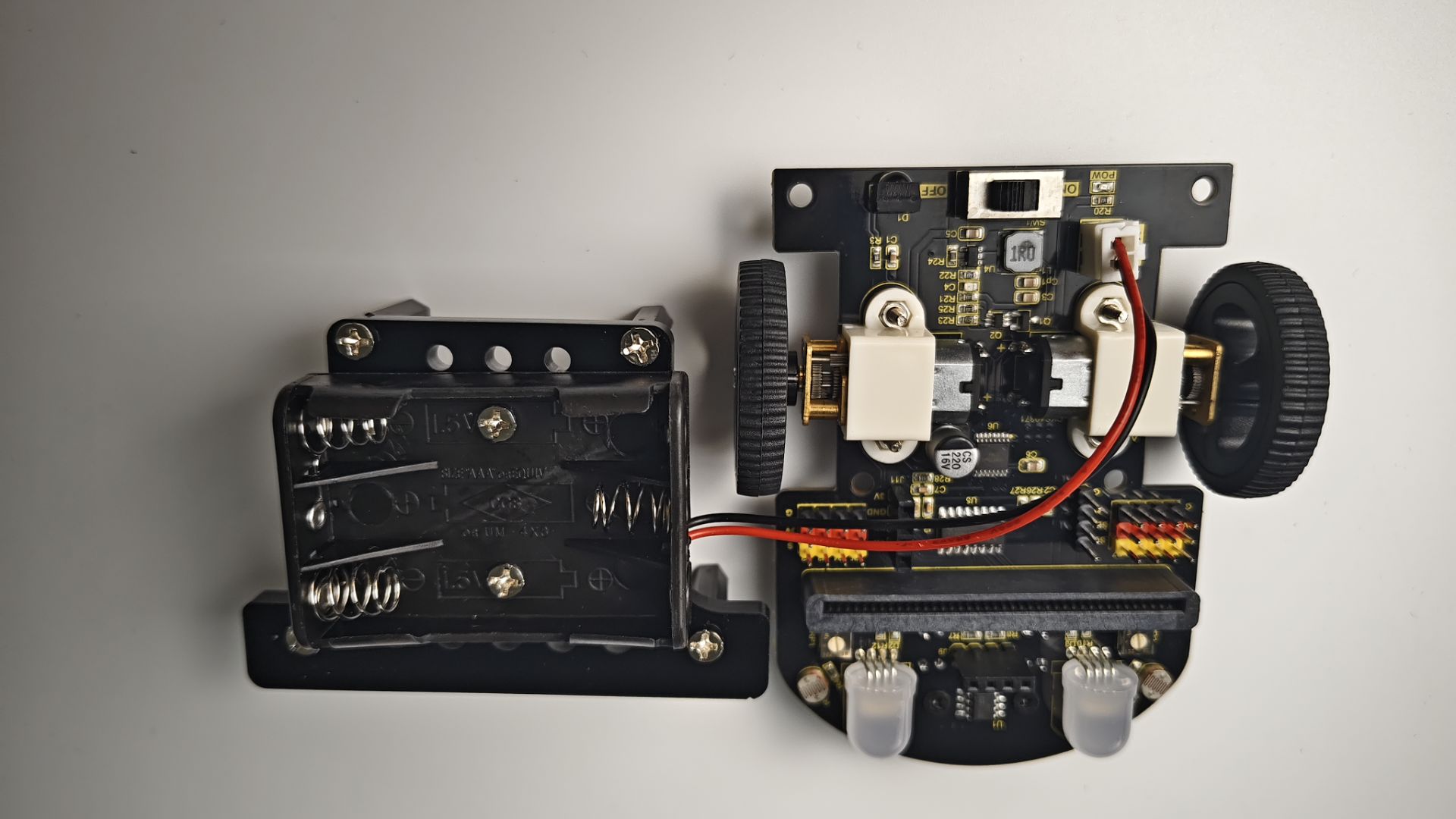

Nota: Prima di procedere con l’installazione successiva, collegare prima i cavi di alimentazione del vano batteria come mostrato nel diagramma.

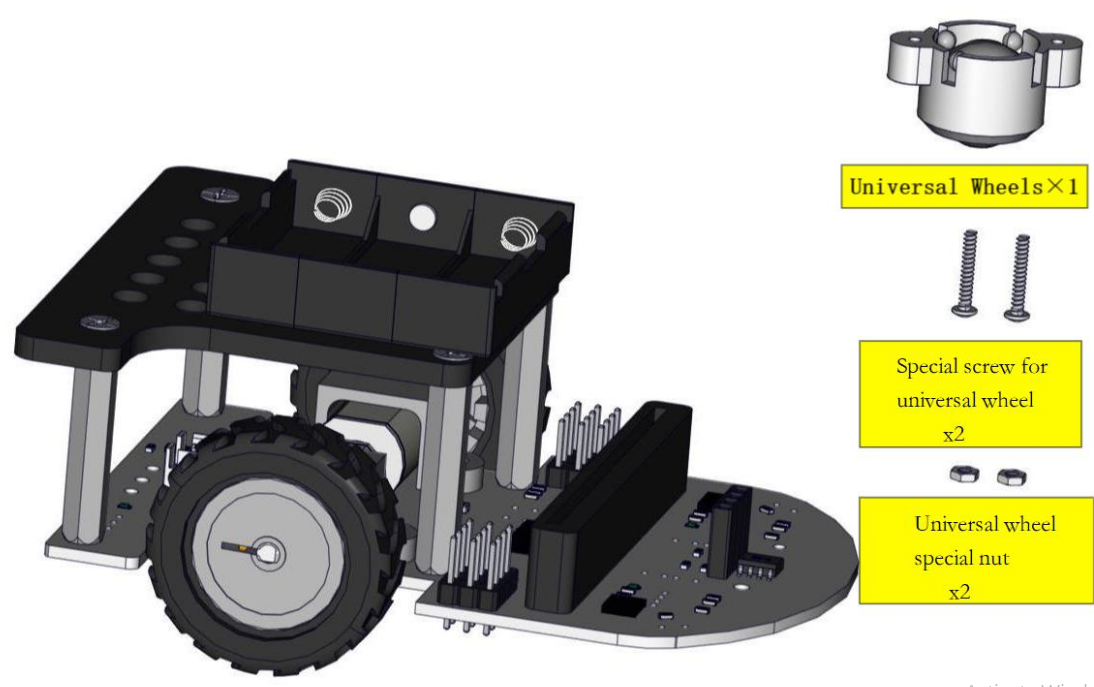

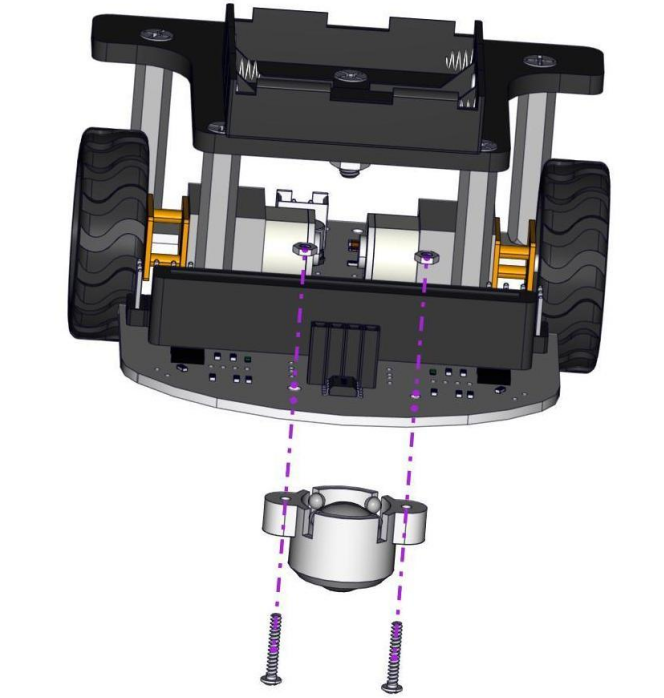

3. Installare la ruota universale

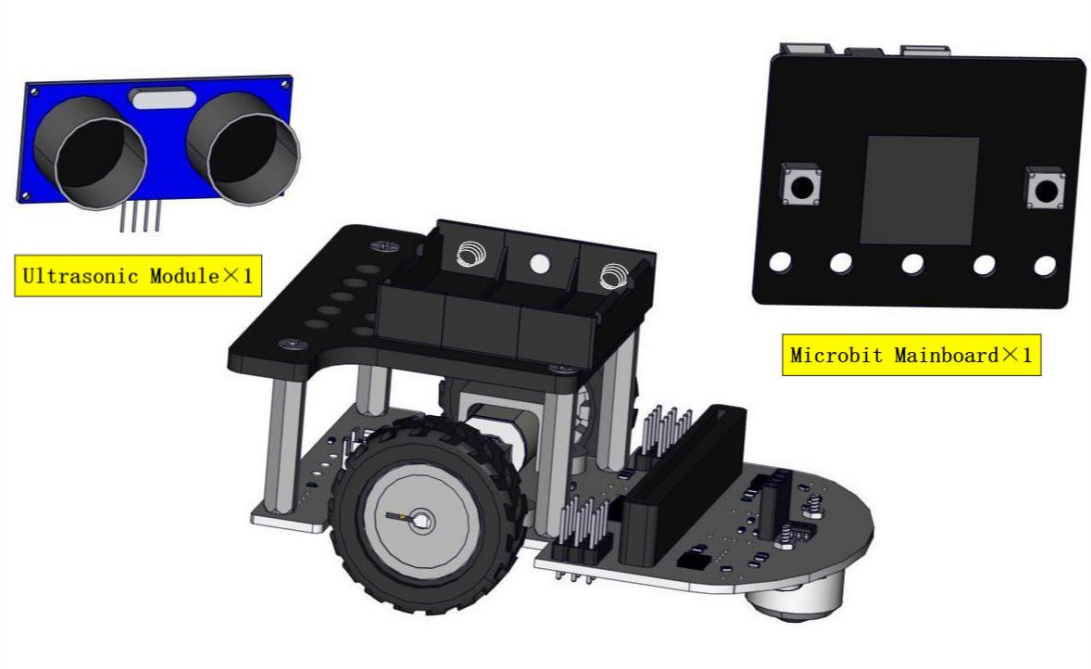

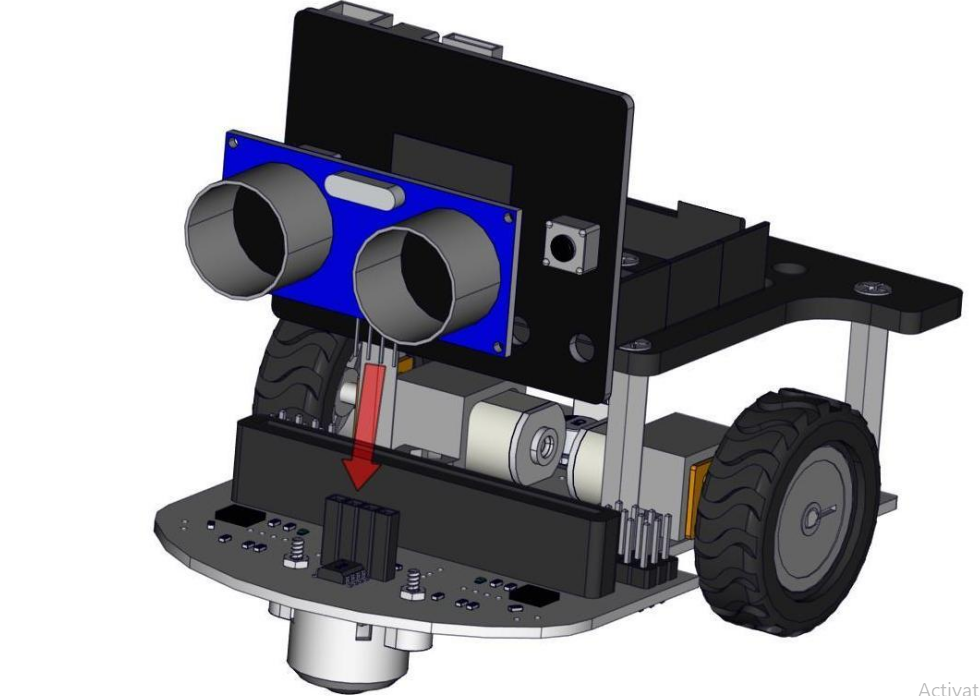

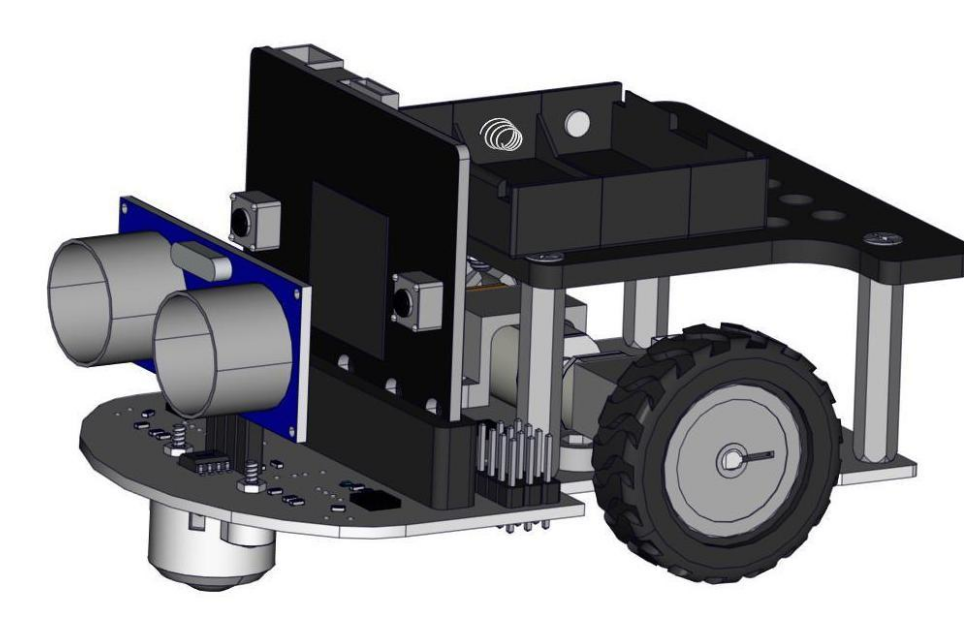

4. Installare il modulo ultrasonico e il micro:bit

La matrice LED del micro:bit è rivolta in avanti

Cose da notare prima di iniziare il progetto del robot:

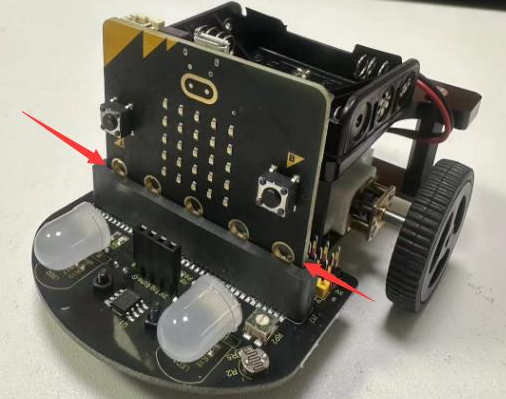

1. Per evitare un contatto scadente tra micro:bit e robot, assicurarsi che il Microbit sia inserito correttamente nell’interfaccia Microbit del corpo dell’auto. Il connettore deve coprire il bordo del foro rotondo del Microbit.

La matrice LED del micro:bit è rivolta in avanti.

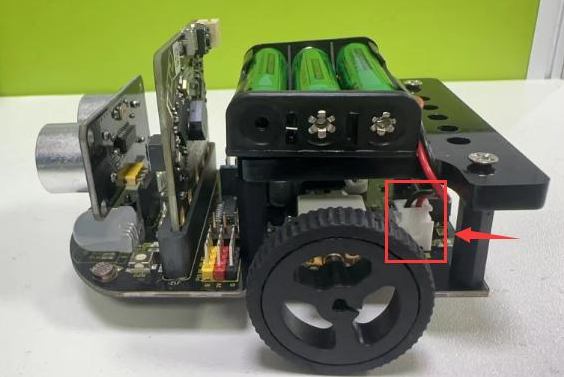

2. Inserire le batterie AAA nel vano batteria e collegare il vano al connettore VCC della base dell’auto.

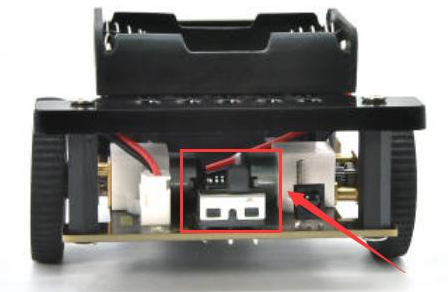

3. Spegnere l’interruttore a scorrimento che controlla l’alimentazione delle batterie.
