1. Product Introduction

1.1 Product Safety

1. Dieses Produkt enthält Kleinteile. Bitte halten Sie es von Kindern fern.

2. Bitte unbedingt gemäß dem Tutorial arbeiten, um Produktschäden zu vermeiden, und achten Sie auf elektrische Sicherheit.


1.2 Introduction


Dieses Lernset zur Umweltüberwachung basiert auf dem Micro:bit-Board und integriert mehrere Sensoren und elektronische Komponenten. Sie können damit verschiedene unterhaltsame und interessante DIY‑Projekte bauen, um ein anschauliches und lebendiges Lernerlebnis zu erhalten.

Es ermöglicht den Schülern nicht nur, die Freude an Innovationen bei praktischen Operationen zu erleben, sondern fördert auch effektiv deren logisches Denkvermögen und zeigt gleichzeitig die praktische und pädagogische Bedeutung technologischer Anwendungen auf.

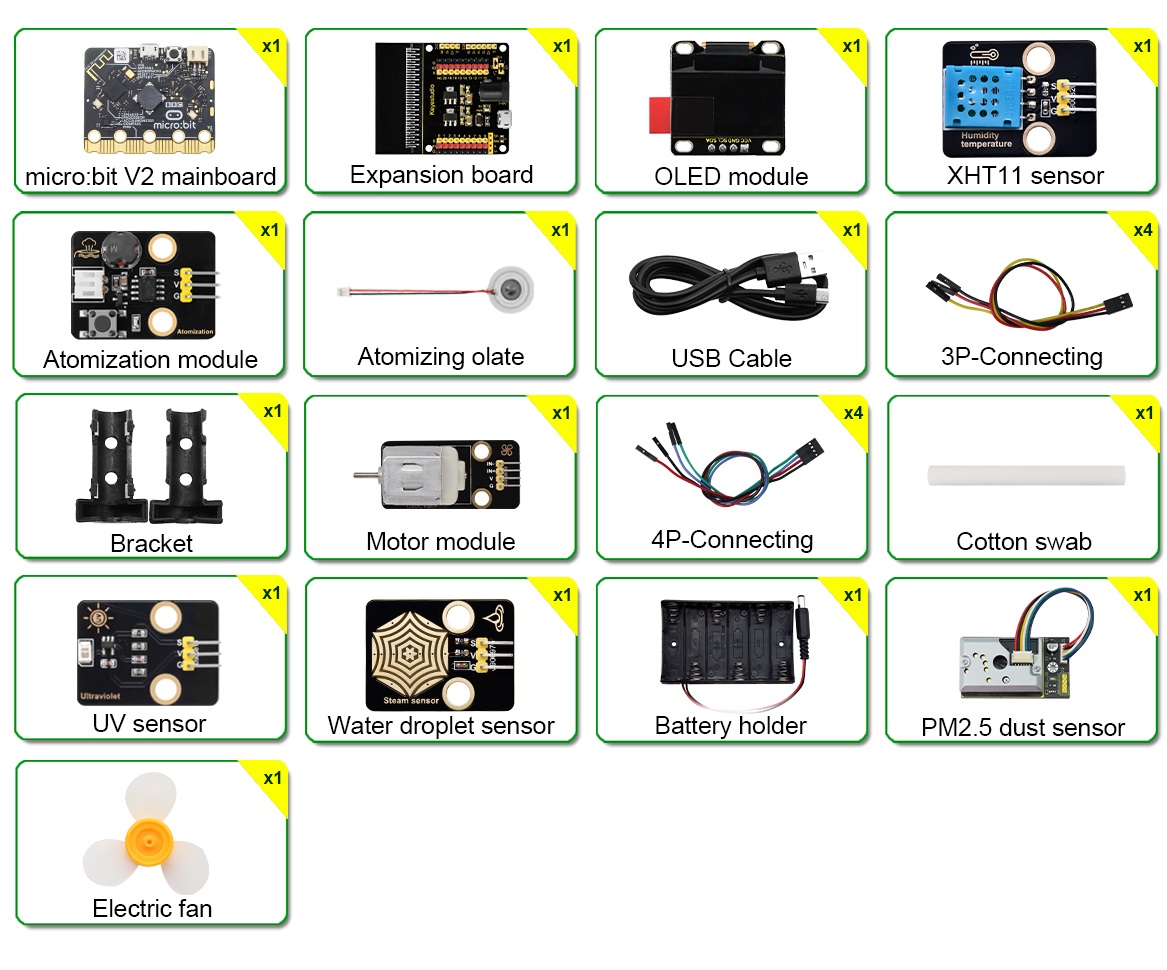

1.3 Kit List

Wenn Komponenten fehlen, kontaktieren Sie bitte umgehend unser Verkaufspersonal.

#

NAME

QTY

PIC

1

micro:bit V2.0 main board

1


2

micro:bit Shield
(Sensor-Erweiterungsplatine)

1


3

XHT11 temperature and humidity sensor
(DHT11 compatible)

1


4

steam sensor

1


5

PM2.5 dust sensor

1


6

atomization module

1


7

130 motor

1


8

fan

1


9

solar ultraviolet sensor

1


10

OLED module

1


11

battery holder

1


12

USB cable

1


13

3 pin wire

4


14

4 pin wire

4


15

AA battery
(not included; self-prepared)

6



1.4 Parameters

  • Operating voltage: DC 3.3V ~ 5V

  • Battery voltage: DC 7V ~ 9V

  • Maximum output current: ≤1.5A

  • Maximum dissipation power: ≤10W

  • Operating temperature: -10 to +65 degrees Celsius

  • Product weight: 277.4g±1% (packaging included)

  • Packaging size: 230mm×105mm×50mm(±1%)

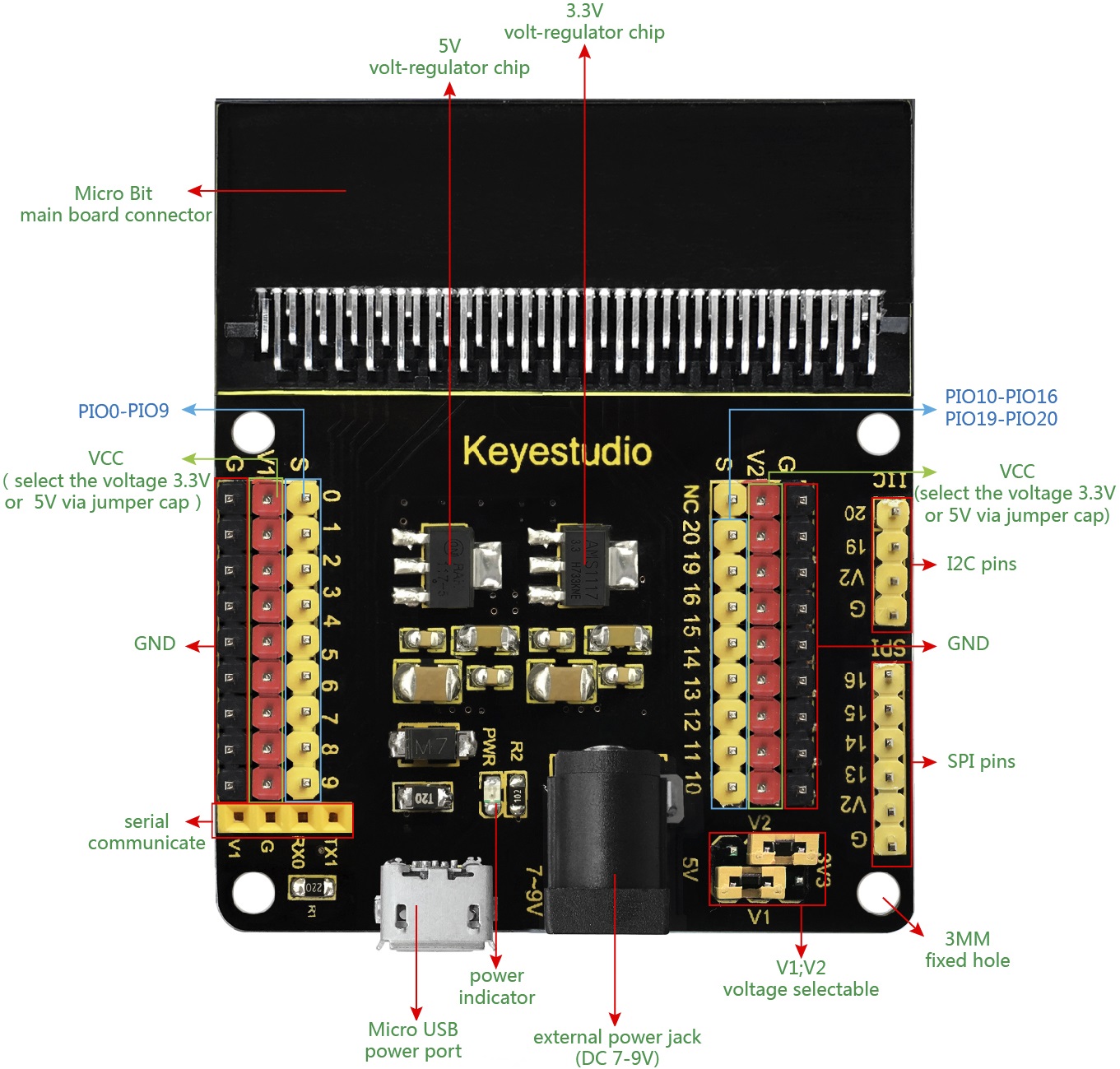

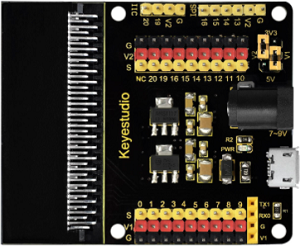

1.5 Micro:bit Shield


1.5.1 Introduction

Im Bildungsbereich werden Micro:bit-Steuerplatinen zunehmend populär. Allerdings ist ein einzelner micro:bit nicht einfach mit anderen Sensormodulen zu testen. Daher haben wir speziell diese keyestudio Sensor-Erweiterungsplatine dafür entwickelt.

Sie teilt alle IO‑Ports des micro:bit‑Boards in 3‑polige Schnittstellen (GND, VCC, Signal) auf, was das Verbinden des Boards mit anderen Sensormodulen sehr bequem macht.

Außerdem erweitert sie einige häufig verwendete serielle Kommunikationsschnittstellen auf Stiftleisten oder Buchsen mit einem Rastermaß von 2,54 mm, einschließlich I2C und SPI. Dadurch ermöglicht sie die Kommunikation zwischen dem micro:bit und anderen Kommunikationsgeräten.

Der micro:bit kann über den schwarzen DC‑Anschluss (DC 7-9V) oder den micro USB‑Anschluss (DC 5V) auf der Erweiterungsplatine mit Strom versorgt werden.

Beim Betrieb der Sensoren kann die Versorgungsspannung mittels der Jumperkappen V1 und V2 auf 3.3V oder 5V eingestellt werden.

⚠️ Attention:

Wenn externe Sensoren an die Platine angeschlossen werden, ist der Betriebsstrom der AMS1117-3.3V- und NCP1117ST50T3G‑Chips sehr hoch, wodurch diese stark erhitzen können. Bitte vermeiden Sie direkten Kontakt mit diesen Chips, um Verbrennungen zu verhindern.

1.5.2 Parameters


  • Input voltage: Black DC port (DC 7-9V) or micro USB port (DC 5V)

  • Output voltage: 3.3V/5V via jumper caps V1/V2

  • A power indicator

  • Splits the IO ports of the micro:bit board into 3-pin interfaces

  • Serial communication pin

  • I2C communication pin

  • SPI communication pin

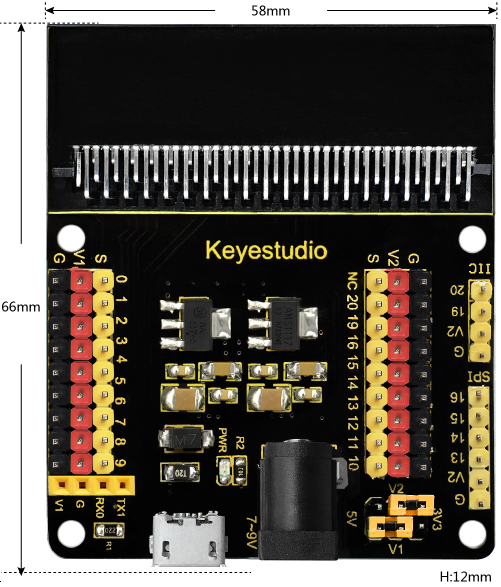

  • Dimensions: 66mm x 58mm x 12mm

  • Weight: 31 g

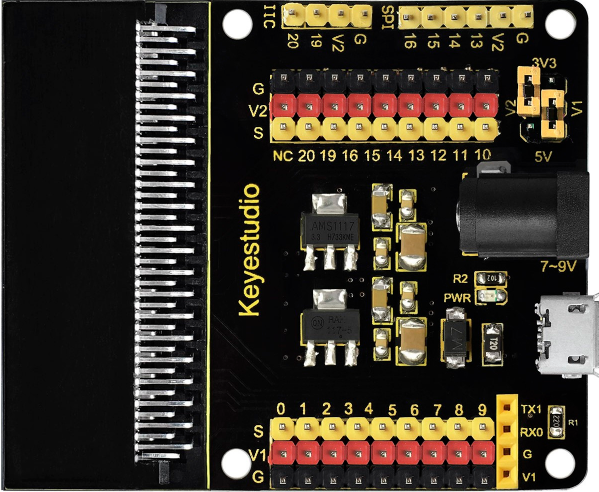

1.5.3 Pin-out


PIC

V1 voltage/V

V2 voltage/V


3.3

3.3


3.3

5


5

5


5

3.3


1.6 About Micro:bit

1.6.1 What is Micro:bit?

Micro:bit ist ein Microcomputer-Entwicklungsboard, das für Programmierbildung bei Jugendlichen entwickelt wurde und vom British Broadcasting Corporation (BBC) herausgegeben wird.

Obwohl es nur die Größe einer Kreditkarte hat, ist das Micro:bit V2.0 Board mit vielen Komponenten ausgestattet, darunter eine 5×5 LED‑Punktmatrix, 2 programmierbare Tasten, ein Beschleunigungssensor, ein Kompass, ein Thermometer, ein berührungsempfindliches Logo, ein MEMS‑Mikrofon, ein Bluetooth Low Energy‑Modul sowie ein Summer und weitere Komponenten. Damit verfügt es über zahlreiche Funktionen. Der auf der Rückseite des Boards integrierte Summer erzeugt verschiedene Töne ohne externe Geräte. Außerdem besitzt dieses Board einen Schlafmodus, um den Batterieverbrauch zu senken, wenn Benutzer die Reset‑ & Power‑Taste auf der Rückseite lange drücken.

1.6.2 Micro:bit V2 Board

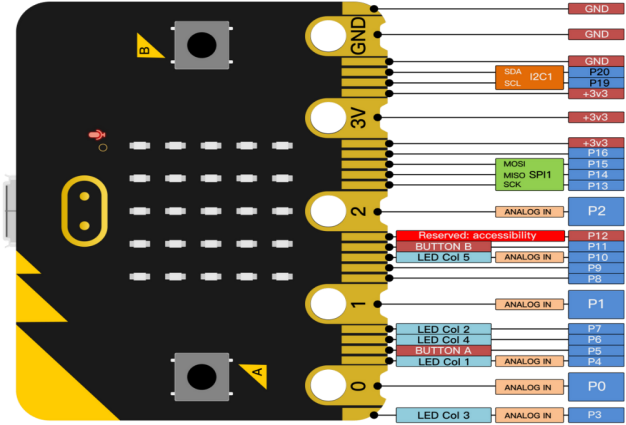

1.6.3 Micro:bit V2 Pin-out


Die Funktionen der micro:bit Pins sind in der folgenden Tabelle dargestellt:

Function

Pin

GPIO

P0,P1,P2,P3,P4,P5,P6,P7,P8,P9,P10,P11,P12,P13,P14,P15,P16,P19,P20

ADC/DAC

P0,P1,P2,P3,P4,P10

I2C

P19(SCL),P20(SDA)

SPI

P13(SCK),P14(MISO),P15(MOSI)

PWM
(Häufig verwendet)

P0,P1,P2,P3,P4,P10

Belegt

P5(Button A),P6(LED Col4),P7(LED Col2),P10(LED Col5),P11(Button B)

Für detaillierte Informationen beachten Sie bitte die folgenden offiziellen Websites:

1.6.4 Notes for Application

1. Es wird empfohlen, es mit einem Silikonschutz zu versehen, um Kurzschlüsse zu vermeiden, da es viele empfindliche elektronische Komponenten enthält.

2. Sein IO‑Port hat eine begrenzte Treiberfähigkeit und kann Ströme von weniger als 300 mA verarbeiten. Schließen Sie daher keine stromstarken Geräte wie den MG995‑Servo oder DC‑Motor direkt an, da das Board sonst beschädigt werden kann. Prüfen Sie immer vorher den Strombedarf angeschlossener Geräte; generell wird empfohlen, das Board zusammen mit einem Micro:bit Shield zu verwenden.

3. Es wird empfohlen, das Hauptboard über die USB‑Schnittstelle oder über die 3V‑Batterie mit Strom zu versorgen. Der IO‑Port dieses Boards arbeitet mit 3V3 und unterstützt daher keine 5V‑Sensoren. Wenn Sie 5V‑Sensoren anschließen müssen, ist ein micro:bit Shield erforderlich.

4. Wenn Pins (P3, P4, P6, P7 und P10) verwendet werden, die mit der LED‑Punktmatrix geteilt sind, müssen Sie die LED‑Matrix zuerst deaktivieren; andernfalls können die LEDs zufällig anzeigen und Sensormesswerte fehlerhaft sein.

5. Pin 19 und 20 können nicht als IO‑Ports verwendet werden, auch wenn MakeCode anzeigt, dass sie das können. Sie können nur für I2C‑Kommunikation verwendet werden.

6. Die 3V‑Batteriebuchse darf nicht mit einer Batterie von mehr als 3.3V verbunden werden, da das Hauptboard sonst beschädigt wird.

7. Betrieb auf Metalloberflächen verboten, um Kurzschlüsse zu vermeiden.

Kurz gesagt: Das micro:bit Board ist wie ein Microcomputer, der Programmieren für jedermann zugänglich gemacht und digitale Innovationen gefördert hat.
