1. Product Introduction

1.1 Product Safety

1. Ce produit contient de petites pièces. Veuillez le tenir hors de portée des enfants seuls.

2. Veuillez opérer strictement conformément au tutoriel pour éviter d’endommager le produit, et faites attention à la sécurité électrique.

1.2 Présentation


Ce kit d’apprentissage pour la surveillance de l’environnement est basé sur la carte Micro:bit et intègre plusieurs capteurs et composants électroniques. Vous pouvez réaliser divers projets DIY amusants et intéressants avec ce kit pour bénéficier d’une expérience d’apprentissage à la fois intuitive et vivante.

Il permet non seulement aux élèves de ressentir la joie de l’innovation lors d’opérations pratiques, mais il favorise également efficacement leur capacité de raisonnement logique, tout en montrant pleinement l’importance pratique et pédagogique des applications technologiques.

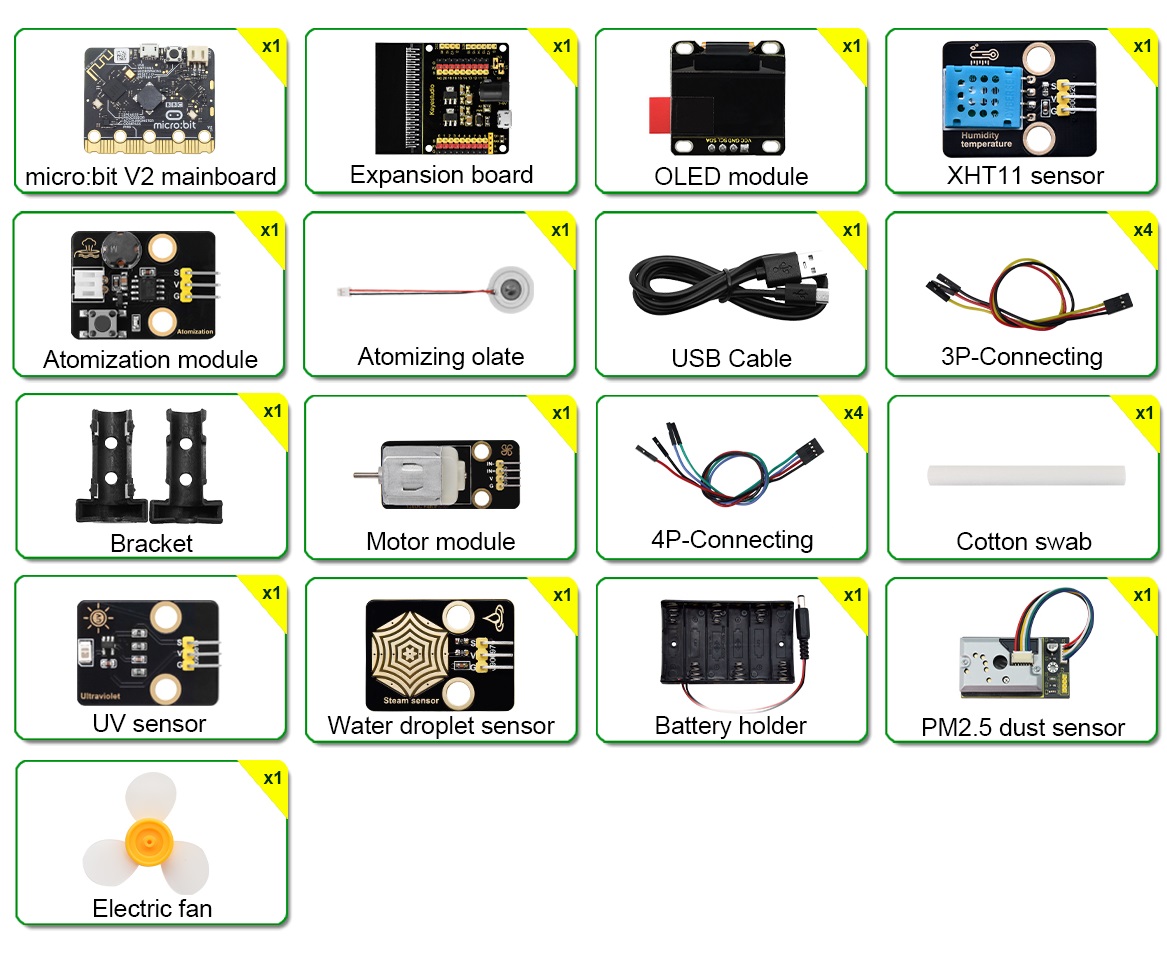

1.3 Kit List

Si des composants manquent, veuillez contacter immédiatement notre personnel commercial.

#

NOM

QTE


1

carte principale micro:bit V2.0

1


2

carte d’extension pour micro:bit
(sensor expansion board)

1


3

capteur de température et d’humidité XHT11
(compatible DHT11)

1


4

capteur de gouttes d’eau

1


5

capteur de poussière PM2.5

1


6

module d’atomisation

1


7

moteur 130

1


8

ventilateur

1


9

capteur ultraviolet solaire

1


10

module OLED

1


11

support de piles

1


12

câble USB

1


13

câble 3 broches

4


14

câble 4 broches

4


15

Pile AA
(non incluse ; à fournir par vos soins)

6


1.4 Parameters

  • Tension de fonctionnement : DC 3.3V ~ 5V

  • Tension batterie : DC 7V ~ 9V

  • Courant de sortie maximal : ≤1.5A

  • Puissance de dissipation maximale : ≤10W

  • Température de fonctionnement : -10 à +65 degrés Celsius

  • Poids du produit : 277.4g±1% (emballage inclus)

  • Taille de l’emballage : 230mm×105mm×50mm(±1%)

1.5 Carte d’extension pour Micro:bit


1.5.1 Introduction

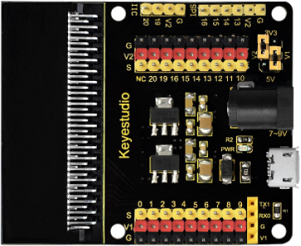

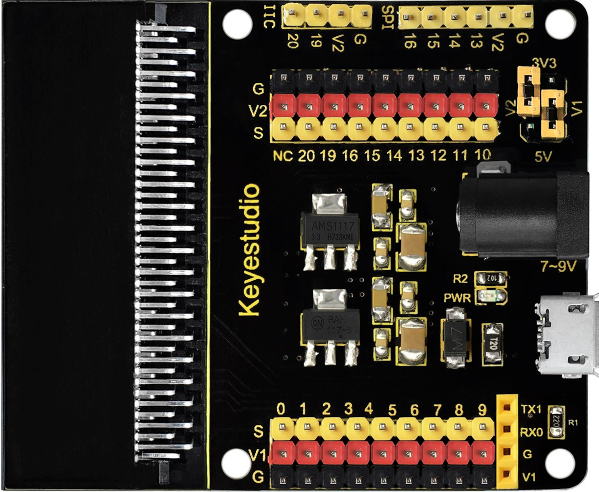

Sur le marché de l’éducation, les cartes de contrôle Micro:bit sont de plus en plus populaires. Cependant, un seul Micro:bit n’est pas facile à tester avec d’autres modules capteurs. Nous avons donc spécialement conçu cette carte d’extension keyestudio pour Micro:bit.

Elle répartit tous les ports IO de la carte Micro:bit en interfaces 3 broches (GND, VCC, Signal), ce qui facilite grandement la connexion entre la carte et d’autres modules capteurs.

De plus, elle étend également certaines interfaces de communication série couramment utilisées vers des broches ou des en-têtes femelles avec un espacement de 2.54mm, y compris les broches de communication I2C et SPI. Ainsi, elle permet la communication entre le Micro:bit et d’autres périphériques de communication.

Le Micro:bit peut être alimenté via la prise DC noire (DC 7-9V) ou via le port micro USB (DC 5V) sur la carte d’extension.

Lors de l’alimentation des capteurs, la tension d’alimentation peut être sélectionnée en 3.3V ou 5V à l’aide des cavaliers V1 et V2.

⚠️ Attention :

Lorsque des capteurs externes sont connectés à la carte, le courant de travail des puces AMS1117-3.3V et NCP1117ST50T3G sera très élevé, ce qui entraîne une surchauffe. Veuillez éviter tout contact direct avec ces puces pour prévenir les brûlures.

1.5.2 Parameters


  • Tension d’entrée : prise DC noire (DC 7-9V) ou port micro USB (DC 5V)

  • Tension de sortie : 3.3V/5V via les cavaliers V1/V2

  • Un témoin d’alimentation

  • Répartit les ports IO de la carte Micro:bit en interfaces 3 broches

  • Broche de communication série

  • Broche de communication I2C

  • Broche de communication SPI

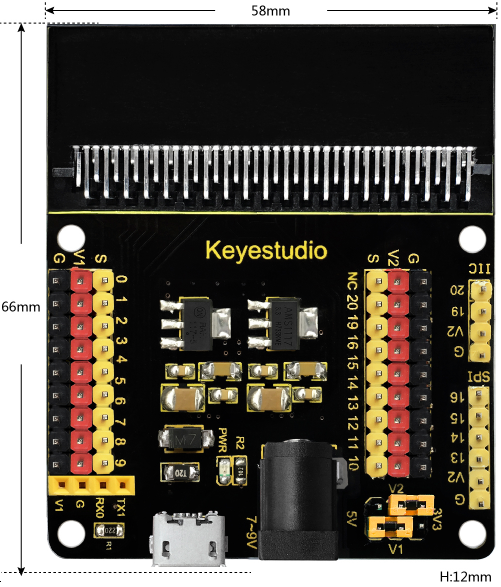

  • Dimensions : 66mm x 58mm x 12mm

  • Poids : 31 g

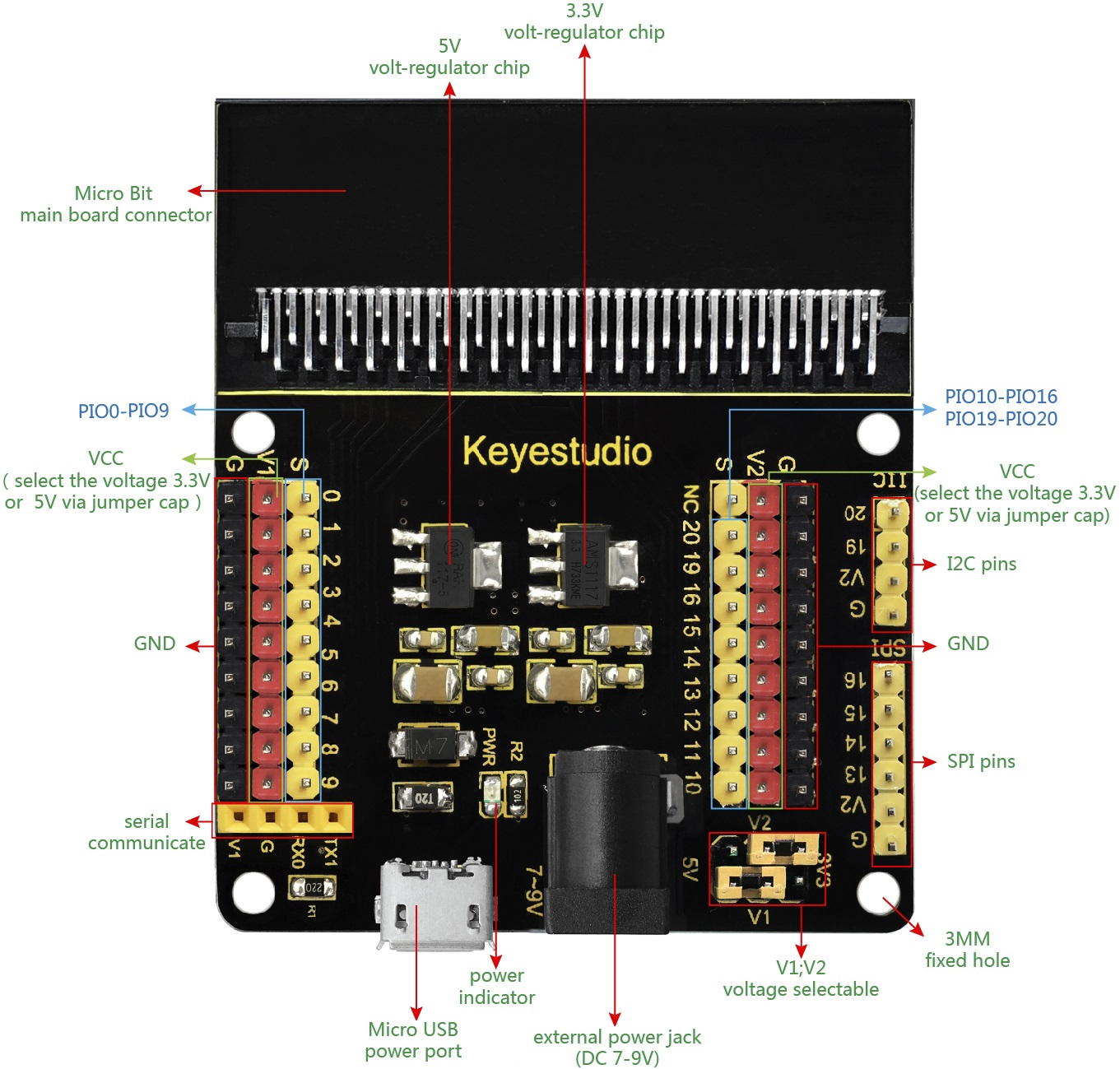

1.5.3 Pin-out


PIC

Tension V1 (V)

Tension V2 (V)


3.3

3.3


3.3

5


5

5


5

3.3

1.6 À propos de Micro:bit

1.6.1 Qu’est-ce que Micro:bit ?

Micro:bit est une carte de développement micro-ordinateur utilisée pour l’enseignement de la programmation auprès des adolescents, lancée par la British Broadcasting Corporation (BBC).

Bien qu’elle ait la taille d’une carte de crédit, la carte Micro:bit V2.0 est équipée de nombreux composants, y compris une matrice de points LED 5×5, 2 boutons programmables, un accéléromètre, une boussole, un thermomètre, un logo tactile et un microphone MEMS, un module Bluetooth basse énergie, ainsi qu’un buzzer, entre autres. Le buzzer intégré sur l’autre face de la carte émet toutes sortes de sons sans équipements externes. De plus, cette carte dispose d’un mode veille pour réduire la consommation des piles lorsque l’utilisateur appuie longuement sur le bouton Reset & Power à l’arrière.

1.6.2 Carte Micro:bit V2


1.6.3 Brochage Micro:bit V2

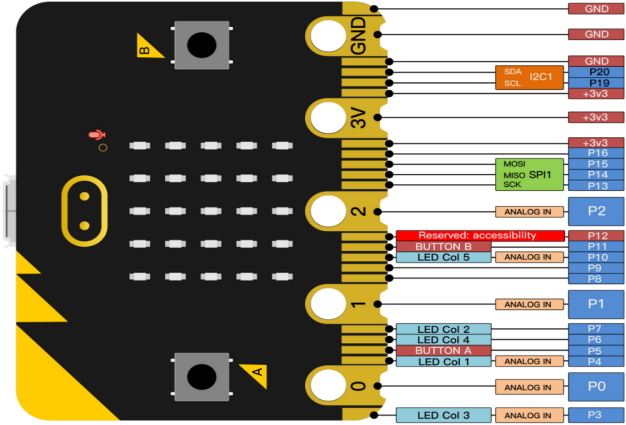

Les fonctions des broches de Micro:bit sont indiquées dans le tableau suivant :

Fonction

Broche(s)

GPIO

P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20

ADC/DAC

P0，P1，P2，P3，P4，P10

IIC

P19（SCL），P20（SDA）

SPI

P13（SCK），P14（MISO），P15（MOSI）

PWM
(Couramment utilisés)

P0，P1，P2，P3，P4，P10

Occupé(s)

P5 (Bouton A)，P6 (LED Col4)，P7 (LED Col2)，P10 (LED Col5)，P11 (Bouton B)

Pour plus d’informations, veuillez consulter ces sites officiels :

1.6.4 Notes pour l’utilisation

1. Il est recommandé de la couvrir d’une protection en silicone pour éviter les courts-circuits, car elle contient de nombreux composants électroniques délicats.

2. Son port IO a une capacité de pilotage limitée et peut gérer un courant inférieur à 300mA. Par conséquent, ne la connectez pas à des dispositifs à fort courant tels que le servo MG995 ou un moteur DC, sous peine de l’endommager. De plus, vérifiez toujours les exigences en courant des dispositifs connectés au préalable ; il est généralement recommandé d’utiliser la carte avec une carte d’extension Micro:bit.

3. Il est recommandé d’alimenter la carte principale via l’interface USB ou via une pile de 3V. Le port IO de cette carte est en 3V3, donc il ne prend pas en charge les capteurs 5V. Si vous devez connecter des capteurs 5V, une carte d’extension Micro:bit est nécessaire.

4. Lors de l’utilisation des broches (P3, P4, P6, P7 et P10) partagées avec la matrice de points LED, vous devez d’abord désactiver la matrice LED ; sinon les LED peuvent s’afficher de manière aléatoire et les mesures des capteurs peuvent être incorrectes.

5. Les broches 19 et 20 ne peuvent pas être utilisées comme ports IO bien que MakeCode indique le contraire. Elles ne peuvent être utilisées que pour la communication I2C.

6. Le port batterie de 3V ne doit pas être connecté à une batterie de plus de 3.3V sous peine d’endommager la carte principale.

7. Il est interdit de l’utiliser sur des surfaces métalliques pour éviter les courts-circuits.

En bref, la carte Micro:bit est comme un micro-ordinateur qui a rendu la programmation accessible à tous et a favorisé l’innovation numérique.
