1. Introduzione al prodotto

1.1 Sicurezza del prodotto

1. Questo prodotto contiene piccole parti. Tenere fuori dalla portata dei bambini.

2. Utilizzare strettamente secondo il tutorial per evitare danni al prodotto e prestare attenzione alla sicurezza elettrica.

1.2 Introduzione


Questo kit didattico per il monitoraggio ambientale è basato sulla scheda Micro:bit e integra più sensori e componenti elettronici. Con esso puoi costruire vari progetti fai-da-te divertenti e interessanti per avere un’esperienza di apprendimento intuitiva e coinvolgente.

Non solo permette agli studenti di sperimentare la gioia dell’innovazione nelle operazioni pratiche, ma coltiva anche efficacemente la loro capacità di pensiero logico, dimostrando pienamente il significato pratico ed educativo delle applicazioni tecnologiche.

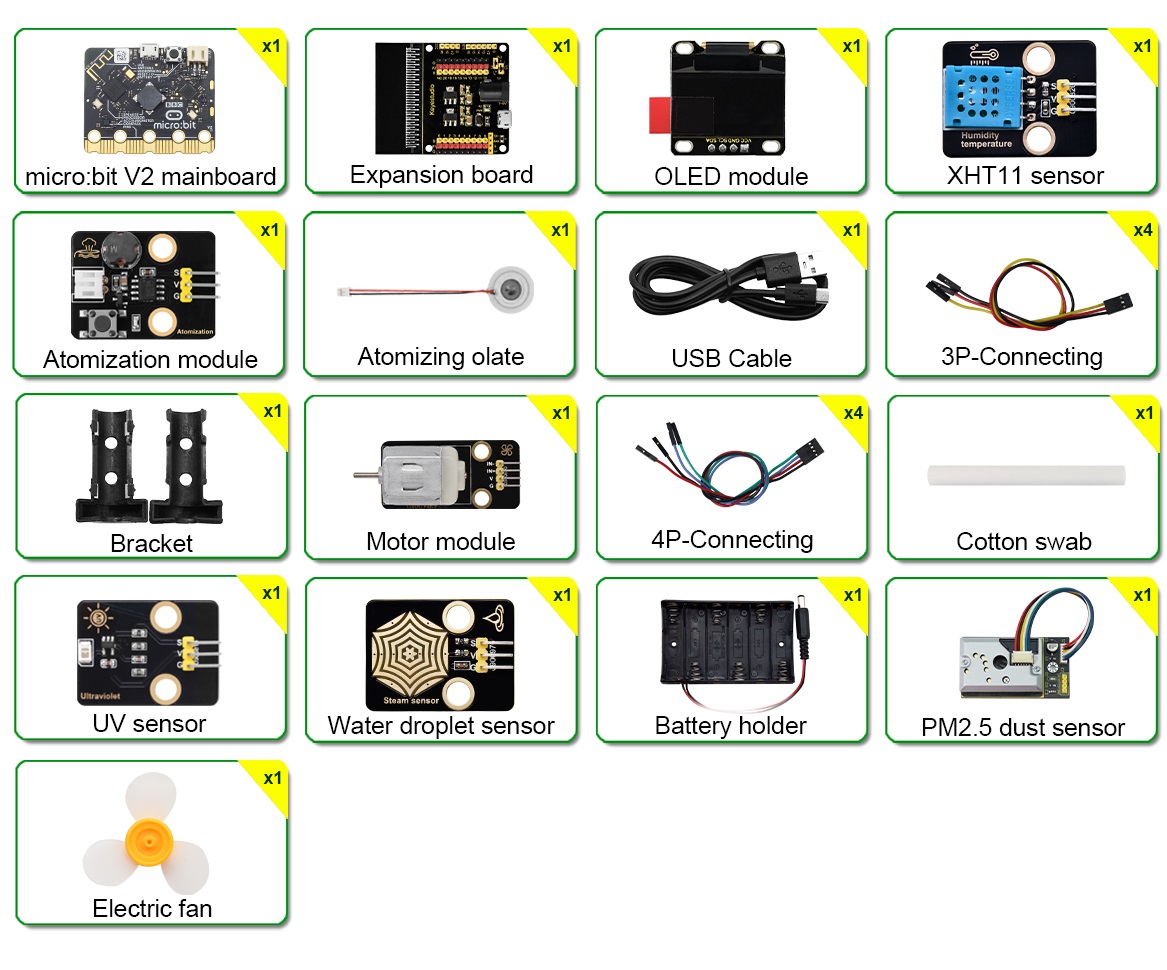

1.3 Elenco del kit

Se mancano componenti, contattare immediatamente il nostro personale commerciale.

#

NOME

QTA


1

scheda principale micro:bit V2.0

1


2

micro:bit shield
(scheda di espansione sensori)

1


3

XHT11 sensore di temperatura e umidità
(compatibile con DHT11)

1


4

sensore di vapore

1


5

sensore PM2.5

1


6

modulo di atomizzazione

1


7

motore 130

1


8

ventola

1


9

sensore ultravioletti solare

1


10

modulo OLED

1


11

portapile

1


12

cavo USB

1


13

cavo a 3 pin

4


14

cavo a 4 pin

4


15

Batterie AA
(non incluse; da procurare separatamente)

6


1.4 Parametri

  • Tensione di esercizio: DC 3.3V ~ 5V

  • Tensione batteria: DC 7V ~ 9V

  • Corrente di uscita massima: ≤1.5A

  • Potenza dissipata massima: ≤10W

  • Temperatura di esercizio: da -10 a +65 gradi Celsius

  • Peso del prodotto: 277.4g±1% (con imballo incluso)

  • Dimensioni imballo: 230mm×105mm×50mm(±1%)

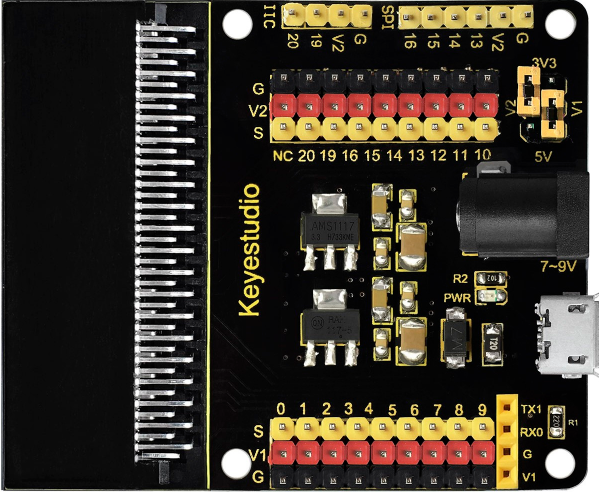

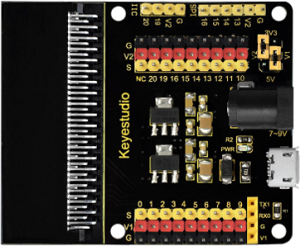

1.5 Shield per Micro:bit


1.5.1 Introduzione

Nel mercato dell’istruzione, le schede di controllo micro:bit stanno diventando sempre più popolari. Tuttavia, un singolo micro:bit non è facilmente collegabile ai altri moduli sensore per i test. Perciò abbiamo progettato appositamente questa scheda di espansione sensori keyestudio per micro:bit.

Divide tutte le porte IO sulla scheda micro:bit in interfacce a 3 poli (GND, VCC, Signal), rendendo molto comodo collegare la scheda agli altri moduli sensore.

Inoltre estende alcune interfacce di comunicazione seriale comunemente usate a pin o connettori femmina con passo di 2.54mm, inclusi i pin di comunicazione I2C e SPI. Pertanto consente la comunicazione tra la micro:bit e altri dispositivi di comunicazione.

La micro:bit può essere alimentata tramite la porta DC nera(DC 7-9V) o la porta micro USB(DC 5V) sulla scheda di espansione.

Quando si alimentano i sensori, la tensione di alimentazione può essere selezionata tra 3.3V o 5V tramite i ponticelli V1 e V2.

⚠️ Attenzione:

Quando sensori esterni sono collegati alla scheda, la corrente di lavoro dei chip AMS1117-3.3V e NCP1117ST50T3G sarà molto elevata, causando surriscaldamento. Evitare il contatto diretto con questi chip per prevenire ustioni.

1.5.2 Parametri


  • Tensione di ingresso: porta DC nera (DC 7-9V) o porta micro USB (DC 5V)

  • Tensione di uscita: 3.3V/5V tramite ponticelli V1/V2

  • Un indicatore di alimentazione

  • Suddivide le porte IO della scheda micro:bit in interfacce a 3 pin

  • Pin di comunicazione seriale

  • Pin di comunicazione I2C

  • Pin di comunicazione SPI

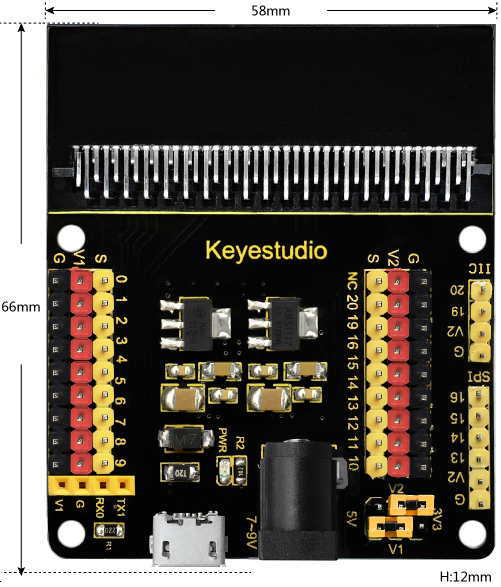

  • Dimensioni: 66mm x 58mm x 12mm

  • Peso: 31 g

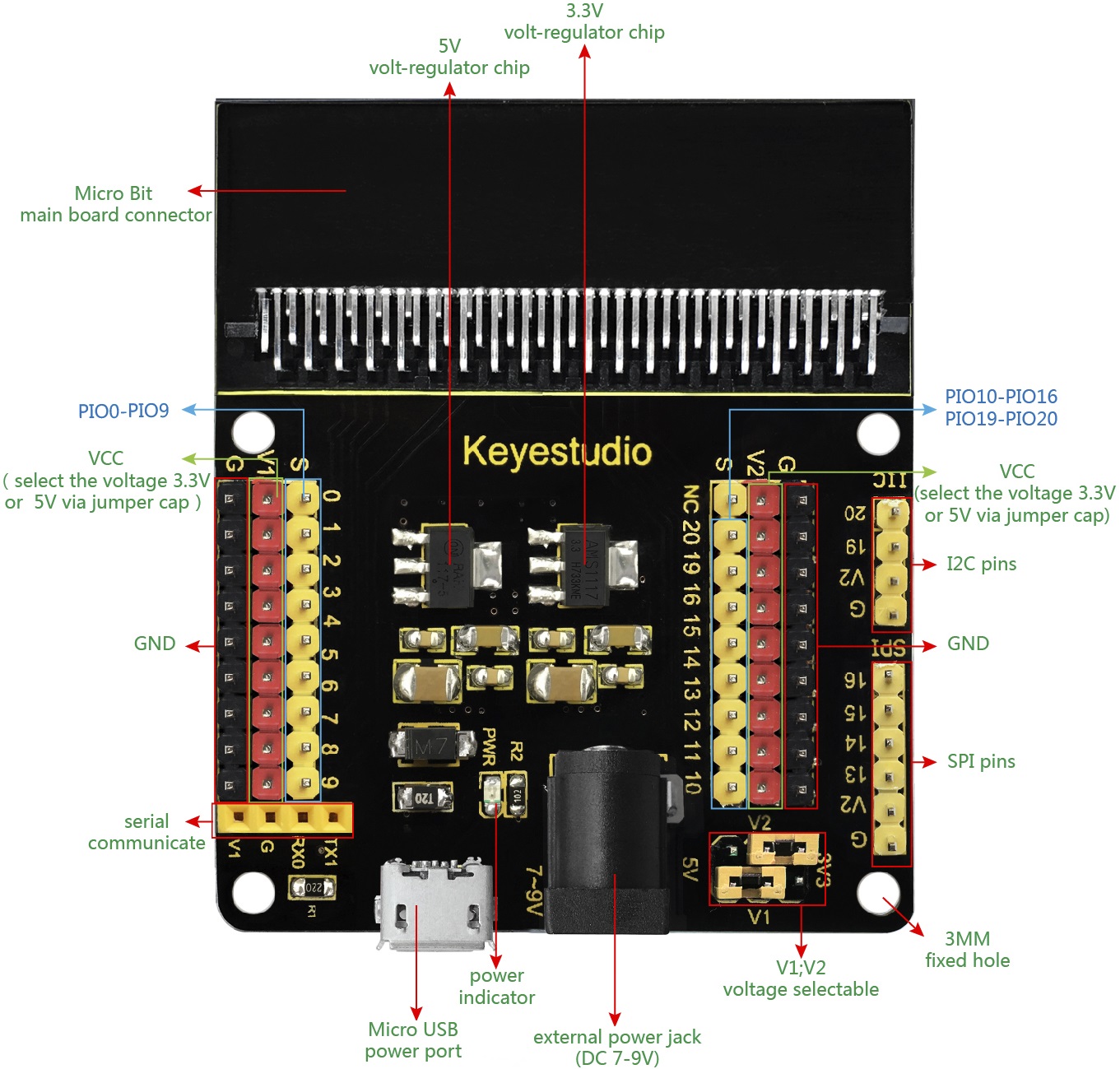

1.5.3 Assegnazione dei pin


PIC

Tensione V1/V

Tensione V2/V


3.3

3.3


3.3

5


5

5


5

3.3

1.6 Informazioni su Micro:bit

1.6.1 Che cos’è Micro:bit?

Micro:bit è una scheda di sviluppo microcomputer usata per l’educazione alla programmazione tra i giovani, lanciata dalla British Broadcasting Corporation (BBC).

Pur essendo delle dimensioni di una carta di credito, la scheda Micro:bit V2.0 è dotata di numerosi componenti, tra cui una matrice di LED 5×5, 2 pulsanti programmabili, un accelerometro, una bussola, un termometro, un logo sensibile al tocco e un microfono MEMS, un modulo Bluetooth a basso consumo e un cicalino, ecc. Pertanto offre molte funzionalità. Il cicalino integrato sull’altro lato della scheda riproduce ogni tipo di suono senza apparecchiature esterne. Inoltre, questa scheda dispone di una modalità di sospensione per ridurre il consumo della batteria quando l’utente preme a lungo il pulsante Reset & Power sul retro.

1.6.2 Scheda Micro:bit V2

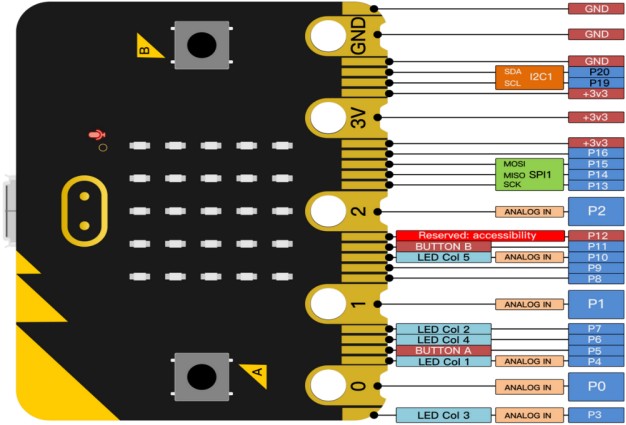

1.6.3 Assegnazione pin Micro:bit V2


Le funzioni dei pin di micro:bit sono mostrate nella tabella seguente:

Funzione

Pin

GPIO

P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20

ADC/DAC

P0，P1，P2，P3，P4，P10

IIC

P19（SCL），P20（SDA）

SPI

P13（SCK），P14（MISO），P15（MOSI）

PWM
(Comunemente usati)

P0，P1，P2，P3，P4，P10

Occupati

P5(Button A)，P6(LED Col4)，P7(LED Col2)，P10(LED Col5)，P11(Button B)

Per informazioni dettagliate, fare riferimento a questi siti ufficiali:

  • https://tech.microbit.org/hardware/edgeconnector/

  • https://microbit.org/

  • https://microbit.org/get-started/features/overview/

  • https://microbit.org/guide/hardware/pins/

  • https://microbit.org/projects/make-it-code-it/

  • https://microbit.org/get-started/what-is-the-microbit/

1.6.4 Note per l’applicazione

1. Si raccomanda di coprirla con una protezione in silicone per prevenire cortocircuiti, poiché contiene molti componenti elettronici sofisticati.

2. La sua porta IO ha capacità di pilotaggio limitata e può gestire una corrente inferiore a 300mA. Pertanto, non collegarla a dispositivi ad alto assorbimento di corrente come il servo MG995 o motori DC, altrimenti potrebbe bruciarsi. Inoltre, verificare sempre in anticipo i requisiti di corrente dei dispositivi collegati; generalmente si consiglia di usare la scheda insieme a uno shield per Micro:bit.

3. Si raccomanda di alimentare la scheda principale tramite l’interfaccia USB o tramite la batteria da 3V. La porta IO di questa scheda è 3V3, quindi non supporta sensori a 5V. Se è necessario collegare sensori a 5V, è richiesto uno shield per micro:bit.

4. Quando si utilizzano i pin (P3, P4, P6, P7 e P10) condivisi con la matrice di LED, è necessario disabilitare prima la matrice di LED; altrimenti i LED potrebbero lampeggiare casualmente e le letture dei sensori potrebbero essere errate.

5. I pin 19 e 20 non possono essere usati come porte IO anche se Makecode mostra che possono. Possono essere usati solo per comunicazione I2C.

6. Il connettore batteria da 3V non può essere collegato a batterie superiori a 3.3V altrimenti la scheda principale verrà danneggiata.

7. È vietato utilizzarlo su superfici metalliche per evitare cortocircuiti.

In poche parole, la scheda micro:bit è come un microcomputer che ha reso la programmazione accessibile a tutti e ha promosso l’innovazione digitale.
