1. 製品紹介

1.1 製品安全

1. 本製品には小さな部品が含まれています。お子様だけの手の届かない場所に保管してください。

2. 製品の破損を避けるため、チュートリアルに従って正しく操作し、電気安全に注意してください。

---

1.2 紹介

この環境モニタリング学習キットは Micro:bit ボードをベースに複数のセンサーや電子部品を統合したものです。さまざまな楽しく興味深いDIYプロジェクトを組み立てることで、直感的で生き生きとした学習体験が得られます。

実践的な操作でイノベーションの喜びを体験させるだけでなく、論理的思考力を効果的に育成し、技術応用の実践的・教育的意義を十分に示します。

---

1.3 キット一覧

部品に不足がある場合は、直ちに弊社の営業担当にご連絡ください。

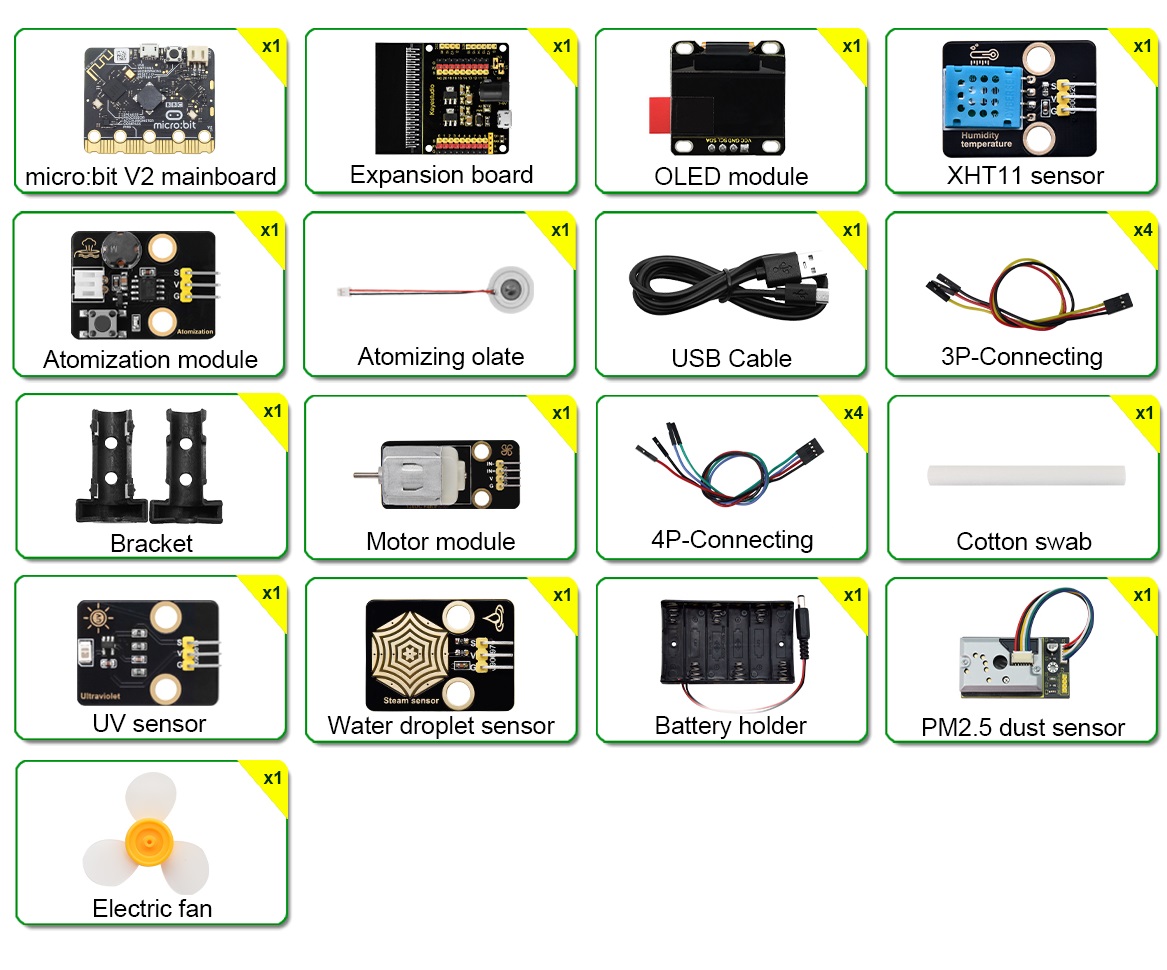

#	NAME	QTY	PIC
1	micro:bit V2.0 main board	1
2	micro:bit shield (センサー拡張ボード)	1
3	XHT11 temperature and humidity sensor (DHT11 compatible)	1
4	水滴センサー	1
5	PM2.5 dust sensor	1
6	霧化モジュール	1
7	130 motor	1
8	fan	1
9	太陽紫外線センサー (UVセンサー)	1
10	OLED module	1
11	電池ホルダー	1
12	USB cable	1
13	3ピンワイヤー	4
14	4ピンワイヤー	4
15	AA battery (含まれていません。ご自身でご用意ください)	6

---

1.4 パラメータ

• 動作電圧: DC 3.3V ～ 5V

• バッテリー電圧: DC 7V ～ 9V

• 最大出力電流: ≤1.5A

• 最大消費電力: ≤10W

• 動作温度: -10 ～ +65 ℃

• 製品重量: 277.4g±1%（梱包含む）

• 梱包サイズ: 230mm×105mm×50mm(±1%)

---

1.5 Micro:bit シールド

1.5.1 はじめに

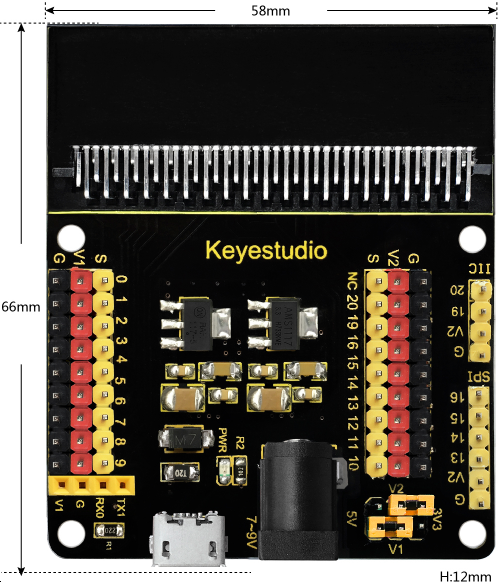

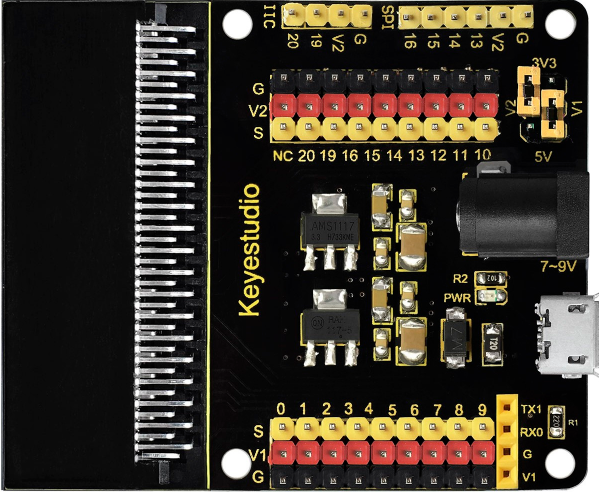

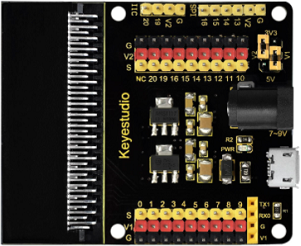

教育市場において、micro:bit 制御ボードはますます普及しています。しかし、単体の micro:bit は他のセンサーモジュールとのテストが容易ではありません。そこで、専用に keyestudio のセンサー拡張ボードを設計しました。

micro:bit ボード上のすべての IO ポートを 3 ピンインターフェース（GND、VCC、Signal）に分割しているため、ボードと他のセンサーモジュールの接続が非常に便利です。

さらに、一般的に使用されるシリアル通信インターフェースのいくつかをピンまたはピンヘッダ（ピッチ 2.54mm）に拡張しており、I2C や SPI 通信ピンも含まれています。これにより、micro:bit と他の通信機器との通信が可能になります。

micro:bit は拡張ボード上の黒い DC ポート（DC 7-9V）または micro USB ポート（DC 5V）から給電できます。

センサーに電源を供給する場合、ジャンパーキャップ V1 と V2 により 3.3V または 5V の供給電圧を選択できます。

⚠️ 注意:

外部センサーを基板に接続した場合、AMS1117-3.3V および NCP1117ST50T3G チップの動作電流が非常に大きくなり、過熱することがあります。これらのチップに直接触れないようにして、やけどを防いでください。

1.5.2 パラメータ

• 入力電圧: 黒い DC ポート (DC 7-9V) または micro USB ポート (DC 5V)

• 出力電圧: ジャンパーキャップ V1/V2 で 3.3V/5V を選択

• 電源インジケーター 1個

• micro:bit ボードの IO ポートを 3 ピンインターフェースに分割

• シリアル通信ピン

• I2C 通信ピン

• SPI 通信ピン

• 寸法: 66mm x 58mm x 12mm

• 重量: 31 g

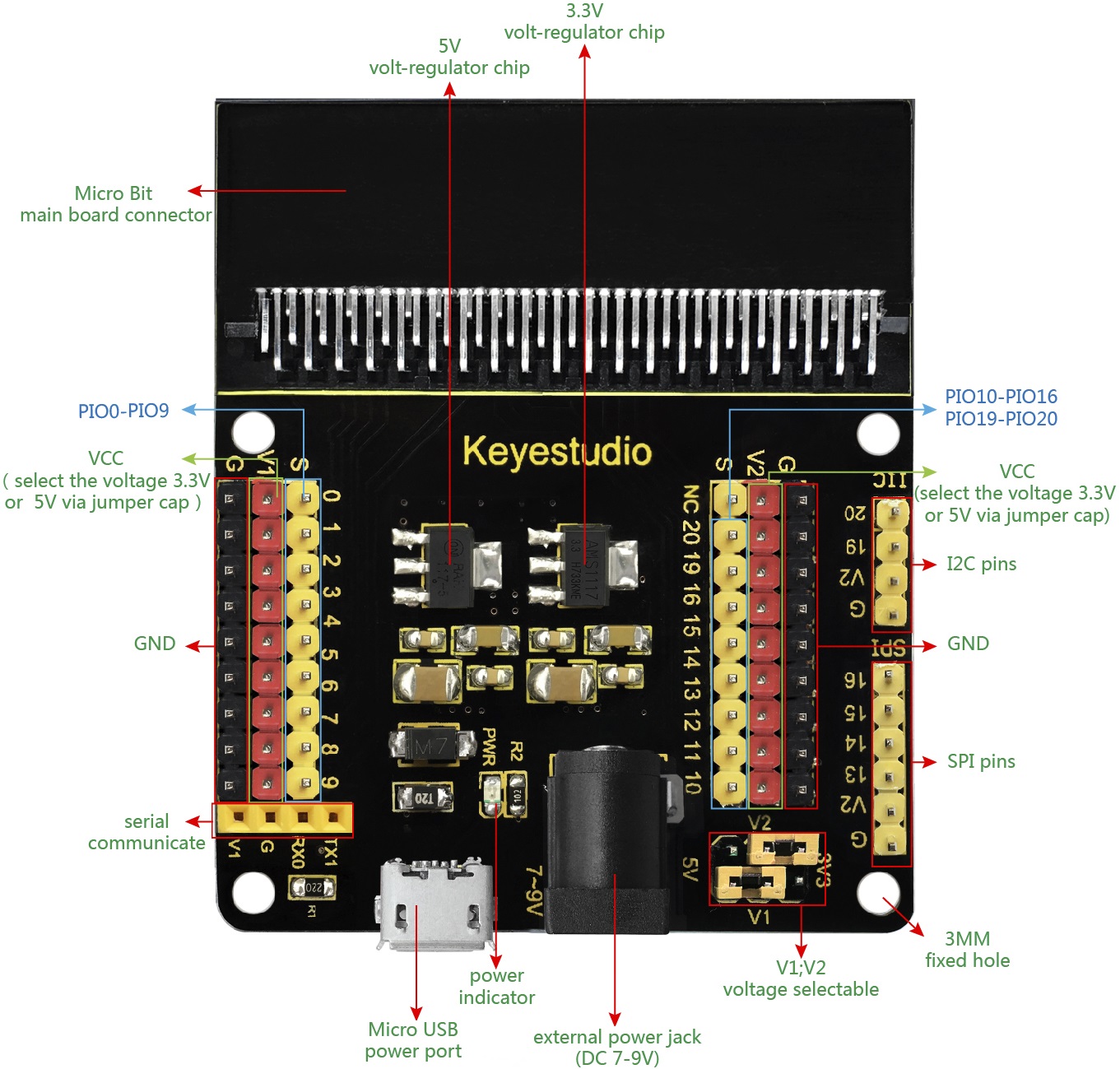

1.5.3 ピン配置

PIC	V1 voltage/V	V2 voltage/V
	3.3	3.3
	3.3	5
	5	5
	5	3.3

---

1.6 Micro:bit について

1.6.1 Micro:bit とは？

Micro:bit は、英国放送協会（BBC）が立ち上げた、若年層向けのプログラミング教育用マイコン開発ボードです。

クレジットカード大のサイズながら、Micro:bit V2.0 ボードには 5×5 LED ドットマトリクス、2 つのプログラム可能なボタン、加速度計、コンパス、温度計、タッチ対応ロゴと MEMS マイクロフォン、低消費電力の Bluetooth モジュール、ブザーなど多くのコンポーネントが搭載されており、多機能を備えています。ボードの裏面に内蔵されたブザーは外部機器なしでさまざまな音を鳴らすことができます。さらに、背面の Reset & Power ボタンを長押しすることでスリープモードに入り、バッテリー消費を低減できます。

1.6.2 Micro:bit V2 ボード

1.6.3 Micro:bit V2 ピン配置

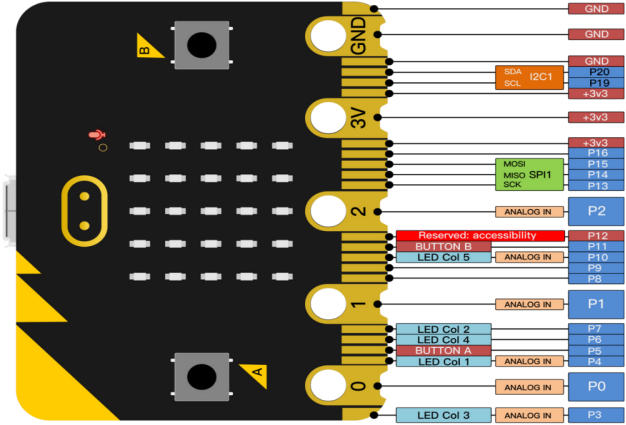

micro:bit のピンの機能は次の表の通りです:

Function	Pin
GPIO	P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20
ADC/DAC	P0，P1，P2，P3，P4，P10
IIC	P19（SCL），P20（SDA）
SPI	P13（SCK），P14（MISO），P15（MOSI）
PWM (Commonly used)	P0，P1，P2，P3，P4，P10
Occupied	P5(Button A)，P6(LED Col4)，P7(LED Col2)，P10(LED Col5)，P11(Button B)

詳細については、以下の公式ウェブサイトを参照してください:

• https://tech.microbit.org/hardware/edgeconnector/

• https://microbit.org/

• https://microbit.org/get-started/features/overview/

• https://microbit.org/guide/hardware/pins/

• https://microbit.org/projects/make-it-code-it/

• https://microbit.org/get-started/what-is-the-microbit/

1.6.4 使用上の注意

1. シリコンプロテクターで覆うことを推奨します。多くの精密な電子部品が搭載されているため、短絡を防ぎます。

2. IO ポートの駆動能力には限りがあり、300mA 未満の電流を扱える程度です。したがって、MG995 サーボや DC モーターなどの大電流デバイスを直接接続しないでください。焼損する可能性があります。接続するデバイスの電流要件を事前に必ず確認し、一般的には Micro:bit shield と併用することを推奨します。

3. メインボードへの給電は USB インターフェースまたは 3V のバッテリー経由を推奨します。本ボードの IO ポートは 3.3V 動作のため 5V センサーをサポートしていません。5V センサーを接続する場合は micro:bit シールドが必要です。

4. LED ドットマトリクスと共有されているピン（P3、P4、P6、P7、P10）を使用する場合は、先に LED マトリクスを無効にする必要があります。さもないと LED がランダムに点灯したり、センサーの読み取りが正しく行われない場合があります。

5. MakeCode では使用可能と表示される場合がありますが、Pin 19 と 20 は IO ポートとしては使用できません。これらは I2C 通信専用です。

6. 3V の電池ポートに 3.3V を超える電池を接続するとメインボードが損傷しますので接続しないでください。

7. 短絡を避けるため、金属製品上での操作は禁止します。

要するに、micro:bit ボードは誰もがプログラミングに触れられるようにしたマイクロコンピュータのような存在であり、デジタルイノベーションを促進します。

---
