1. Productintroductie

1.1 Productveiligheid

1. Dit product bevat kleine onderdelen. Houd het buiten het bereik van kinderen.

2. Bedien dit apparaat strikt volgens de handleiding om beschadiging te voorkomen en let op elektrische veiligheid.

1.2 Introductie


Deze leerset voor omgevingsmonitoring is gebaseerd op het Micro:bit-board en integreert meerdere sensoren en elektronische componenten. U kunt verschillende leuke en interessante doe-het-zelfprojecten ermee bouwen voor een intuïtieve en levendige leerervaring.

Het stelt studenten niet alleen in staat de vreugde van innovatie te ervaren bij praktische activiteiten, maar bevordert ook effectief hun logisch denkvermogen, terwijl het de praktische en educatieve betekenis van technologische toepassingen volledig aantoont.

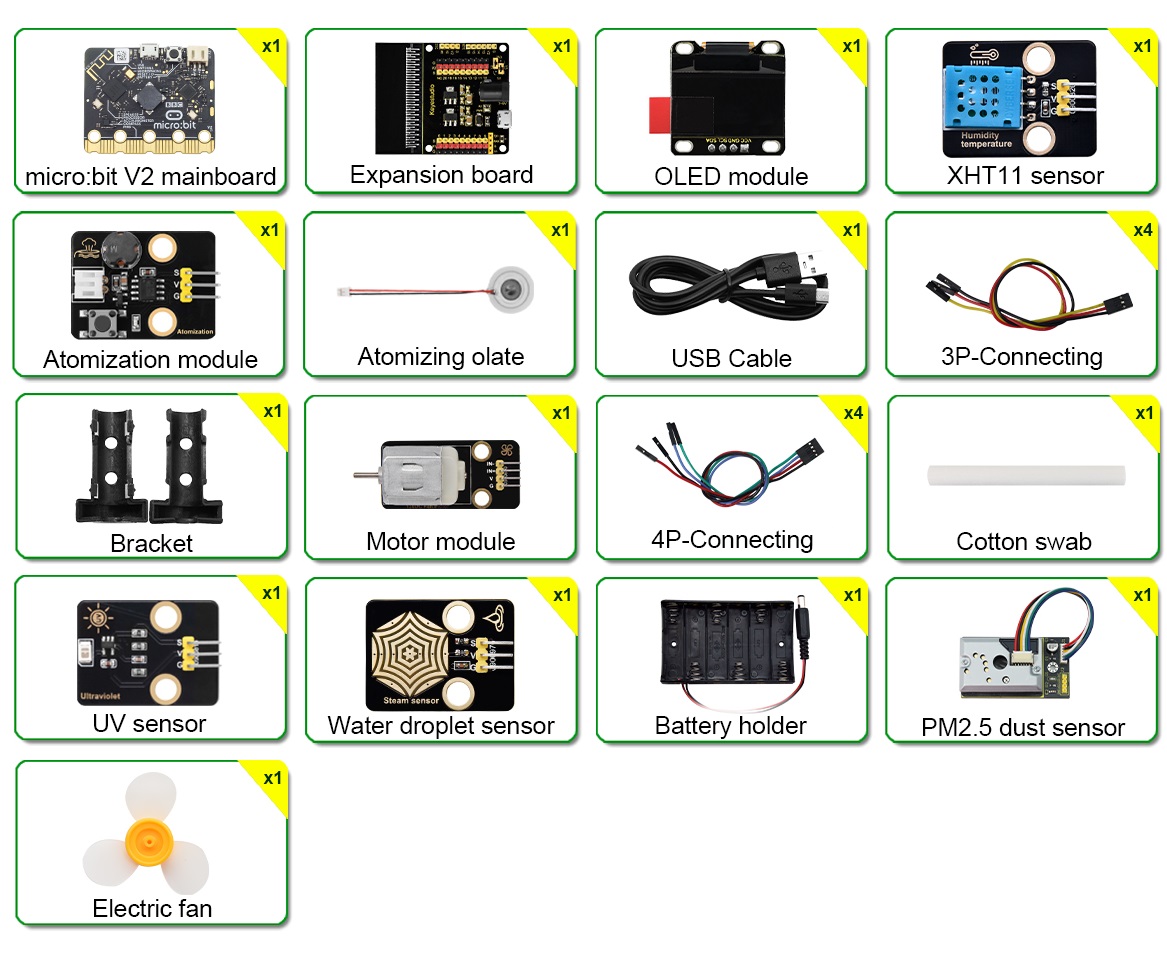

1.3 Kitlijst

Als er onderdelen ontbreken, neem dan onmiddellijk contact op met ons verkoopteam.

#

NAAM

AANTAL

AFB

1

micro:bit V2.0 hoofdboard

1


2

micro:bit shield
(sensoruitbreidingsbord)

1


3

XHT11 temperatuur- en vochtigheidssensor
(compatibel met DHT11)

1


4

waterdruppelsensor

1


5

PM2.5 stofsensor

1


6

atomisatiemodule

1


7

130 motor

1


8

ventilator

1


9

zonne-UV-sensor

1


10

OLED-module

1


11

batterijhouder

1


12

USB-kabel

1


13

3-pins kabel

4


14

4-pins kabel

4


15

AA-batterij
(niet inbegrepen; zelf mee te nemen)

6


1.4 Specificaties

  • Bedrijfsspanning: DC 3.3V ~ 5V

  • Batterijspanning: DC 7V ~ 9V

  • Maximale uitgangsstroom: ≤1.5A

  • Maximaal dissipatievermogen: ≤10W

  • Bedrijfstemperatuur: -10 tot +65 graden Celsius

  • Productgewicht: 277,4 g ±1% (verpakking inbegrepen)

  • Verpakkingsafmetingen: 230 mm × 105 mm × 50 mm (±1%)

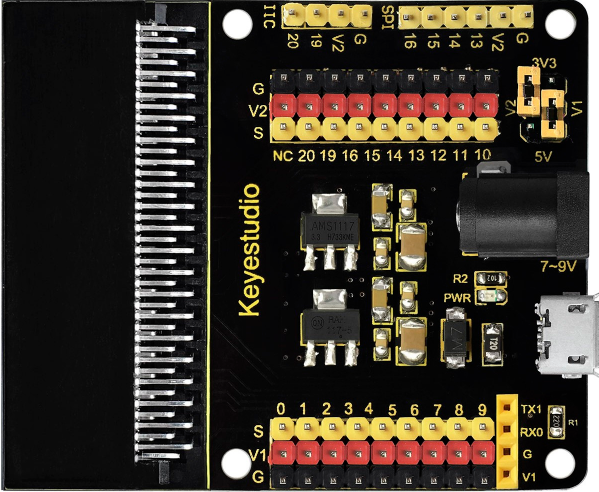

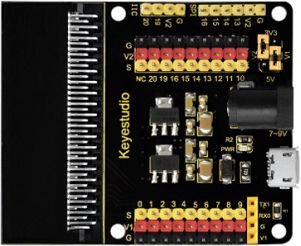

1.5 Micro:bit-uitbreidingsbord


1.5.1 Introductie

Op de onderwijsmarkt worden micro:bit-besturingsborden steeds populairder. Echter is een enkele micro:bit niet gemakkelijk te testen met andere sensormodules. Daarom hebben we speciaal deze Keyestudio sensoruitbreidingskaart ontwikkeld.

Het splitst alle IO-poorten van het micro:bit-board in 3-pins interfaces (GND, VCC, Signaal), waardoor het zeer eenvoudig is het board met andere sensormodules te verbinden.

Bovendien voert het ook enkele veelgebruikte seriële communicatieinterfaces door naar pinnen of female headers met een tussenafstand van 2,54 mm, waaronder I2C en SPI-communicatiepinnen. Daardoor maakt het communicatie mogelijk tussen de micro:bit en andere communicatieapparaten.

De micro:bit kan via de zwarte DC-poort (DC 7-9V) of de micro-USB-poort (DC 5V) op het uitbreidingsbord van stroom worden voorzien.

Bij het voeden van de sensoren kan de voedingsspanning worden geselecteerd als 3.3V of 5V met de jumperkapjes V1 en V2.

⚠️ Let op:

Wanneer externe sensoren op het bord zijn aangesloten, kan de werkstroom van de AMS1117-3.3V- en NCP1117ST50T3G-chips zeer groot worden, wat tot oververhitting leidt. Raak deze chips niet rechtstreeks aan om brandwonden te voorkomen.

1.5.2 Specificaties


  • Ingangsspanning: zwarte DC-poort (DC 7-9V) of micro-USB-poort (DC 5V)

  • Uitgangsspanning: 3.3V/5V via jumperkapjes V1/V2

  • Een voedingsindicator

  • Splitst de IO-poorten van het micro:bit-board in 3-pins interfaces

  • Seriële communicatiapin

  • I2C-communicatiapin

  • SPI-communicatiapin

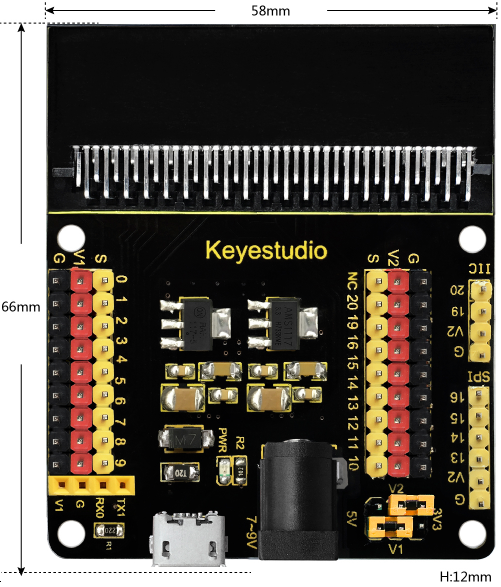

  • Afmetingen: 66 mm x 58 mm x 12 mm

  • Gewicht: 31 g

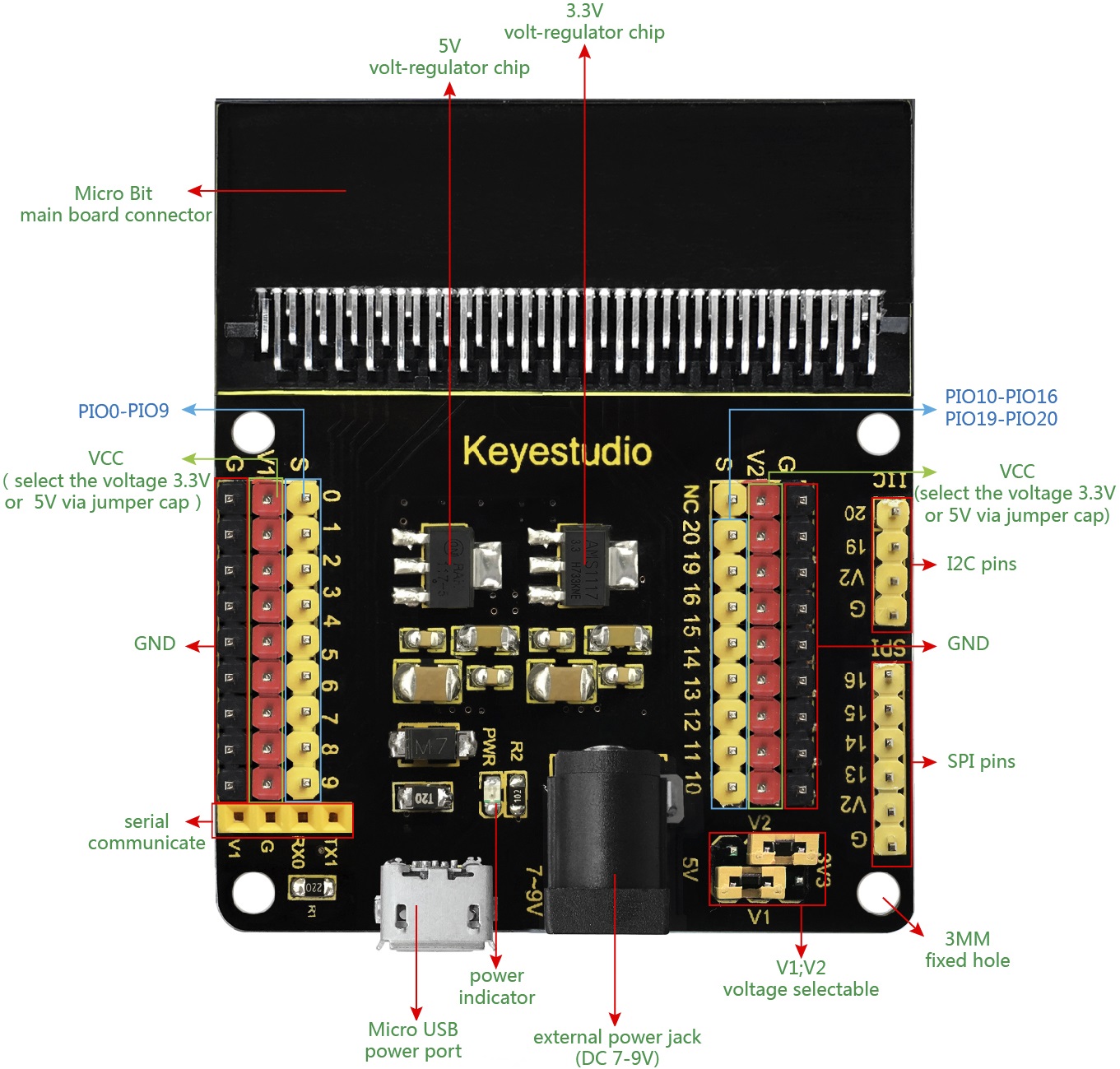

1.5.3 Pin-indeling


AFB

V1 spanning/V

V2 spanning/V


3.3

3.3


3.3

5


5

5


5

3.3

1.6 Over Micro:bit

1.6.1 Wat is Micro:bit?

Micro:bit is een microcomputerontwikkelbord dat wordt gebruikt voor programmeeronderwijs onder jongeren, dat is gelanceerd door de British Broadcasting Corporation (BBC).

Hoewel het ongeveer de afmetingen van een creditcard heeft, is het Micro:bit V2.0-board voorzien van veel componenten, waaronder een 5×5 LED-dotmatrix, 2 programmeerbare knoppen, een versnellingsmeter, een kompas, een thermometer, een touchgevoelig logo en een MEMS-microfoon, een low-energy Bluetooth-module, een zoemer en meer. Hierdoor heeft het meerdere functies. De zoemer aan de andere kant van het board speelt allerlei geluiden zonder externe apparatuur. Bovendien heeft dit board een slaapstand om het batterijverbruik te verminderen wanneer gebruikers de Reset- en voedingsknop op de achterkant lang ingedrukt houden.

1.6.2 Micro:bit V2-bord

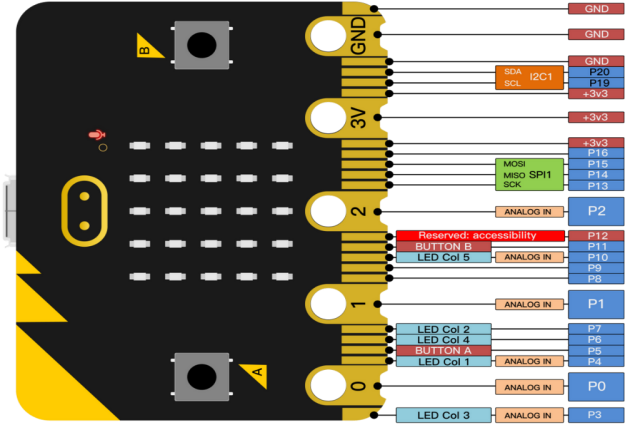

1.6.3 Micro:bit V2 Pin-indeling


De functies van de micro:bit-pinnen worden in de volgende tabel weergegeven:

Functie

Pin

GPIO

P0，P1，P2，P3，P4，P5，P6，P7，P8，P9，P10，P11，P12，P13，P14，P15，P16，P19，P20

ADC/DAC

P0，P1，P2，P3，P4，P10

IIC

P19（SCL），P20（SDA）

SPI

P13（SCK），P14（MISO），P15（MOSI）

PWM
(Veelgebruikt)

P0，P1，P2，P3，P4，P10

Bezet

P5(Button A)，P6(LED Col4)，P7(LED Col2)，P10(LED Col5)，P11(Button B)

Voor meer gedetailleerde informatie, raadpleeg de volgende officiële websites:

1.6.4 Aandachtspunten bij gebruik

1. Het wordt aanbevolen het te bedekken met een siliconenbescherming om kortsluiting te voorkomen, aangezien het veel delicate elektronische componenten bevat.

2. De IO-poort heeft beperkte stuurcapaciteit en kan een stroom van minder dan 300mA verwerken. Verbind het daarom niet met apparaten met hoge stroomsterkte zoals de MG995-servo of DC-motor, anders kan deze doorbranden. Controleer bovendien altijd vooraf de stroomvereisten van aangesloten apparaten; over het algemeen wordt aanbevolen het board samen met een Micro:bit shield te gebruiken.

3. Het wordt aanbevolen het main board via de USB-interface of via een 3V-batterij van stroom te voorzien. De IO-poort van dit board is 3V3, dus het ondersteunt geen 5V-sensoren. Als u 5V-sensoren wilt aansluiten, is een micro:bit shield vereist.

4. Wanneer u pinnen (P3, P4, P6, P7 en P10) gebruikt die gedeeld worden met de LED-dotmatrix, moet u eerst de LED-matrix uitschakelen; anders kunnen de LEDs willekeurig weergeven en kunnen sensorwaarden onjuist zijn.

5. Pin 19 en 20 kunnen niet worden gebruikt als IO-poorten hoewel MakeCode aangeeft dat ze dat kunnen. Ze kunnen alleen worden gebruikt voor I2C-communicatie.

6. De batterijpoort van 3V mag niet worden verbonden met een batterij van meer dan 3.3V, anders wordt het main board beschadigd.

7. Gebruik het niet op metalen voorwerpen om kortsluiting te voorkomen.

Kortom, het micro:bit-board is als een microcomputer die programmeren voor iedereen toegankelijk heeft gemaakt en digitale innovatie heeft bevorderd.
