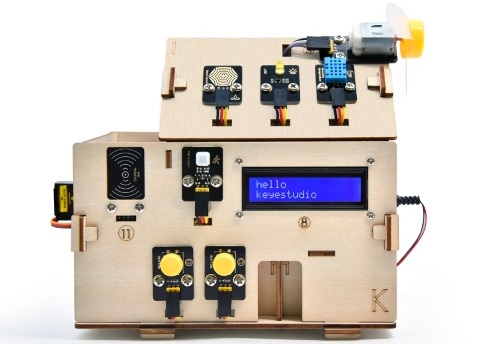

Keyestudio IoT Smart Home Kit for ESP32


1. Beschreibung

Mit der rasanten Entwicklung des Internets werden verschiedene intelligente Geräte nach und nach in unser tägliches Leben integriert. Zum Beispiel können wir RFID verwenden, um die Tür zu öffnen. Außerdem ist die Küche mit einem Gaserkennungsalarm ausgestattet, der vor Gefahr warnt, wenn gefährliche Gase und starker Rauch erkannt werden. Wenn Regen erkannt wird, können Wäsche automatisch eingeholt und Fenster geschlossen werden. Verschiedene elektrische Geräte können per Mobiltelefon gesteuert werden, z. B. Lampen, Ventilatoren, Klimaanlagen und so weiter.

In diesem Zusammenhang möchten wir dieses Smart-Home-Produkt mit ESP32-Steuerung vorstellen, das eine Vielzahl von Sensoren und Modulen sowie Netzwerkfunktionen bietet und das relevante Wissen des Internets für Sie zugänglicher macht.

2. Eigenschaften

  1. Elegantes Erscheinungsbild

  2. Eine Vielzahl von Sensormodulen

  3. Netzwerksteuerung über Smartphone-App

  4. Tür mit Morse-Passwort

  5. Kann Fenster automatisch schließen

  6. RFID-Funktion

  7. Unterstützt C und MicroPython

3. Kit-Liste

#


Name

Menge

1

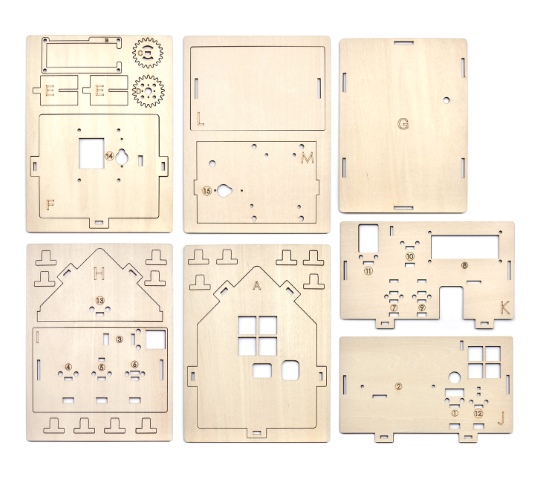

Wooden Board

1

2

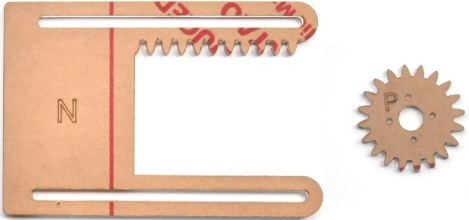

Acrylic Board

1

3

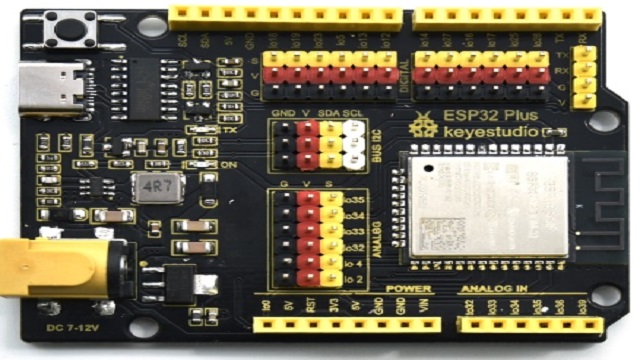

ESP32 PLUS Development Board

1

4

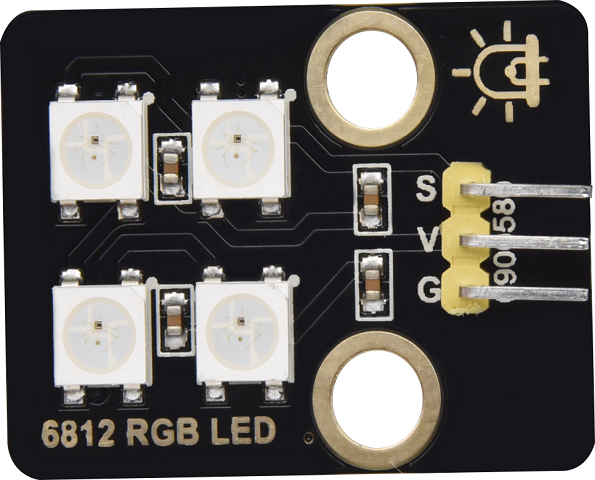

6812 RGB Module

1

5

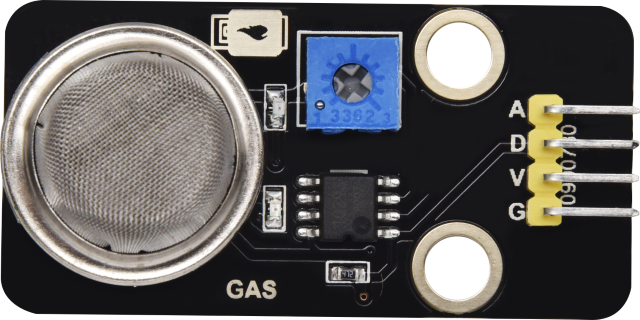

Analog Gas Sensor

1

6

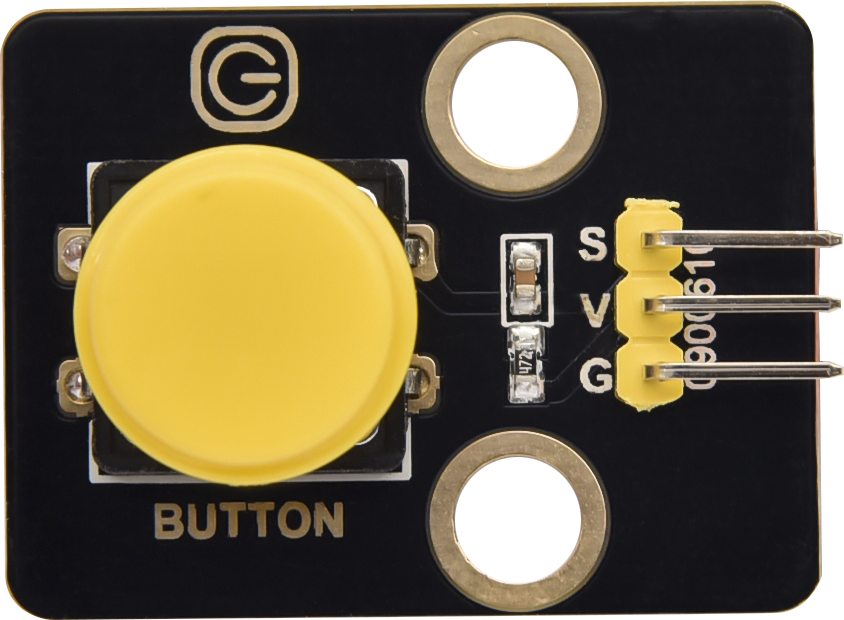

Button Module

2

7

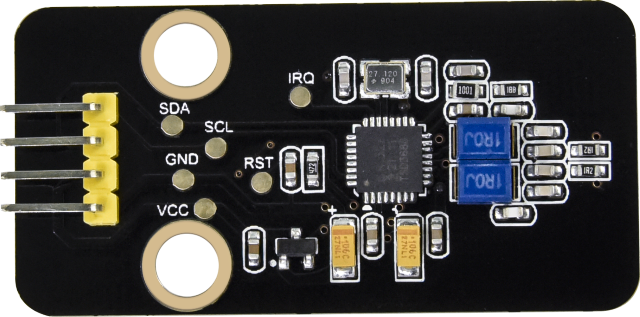

RFID Module

1

8

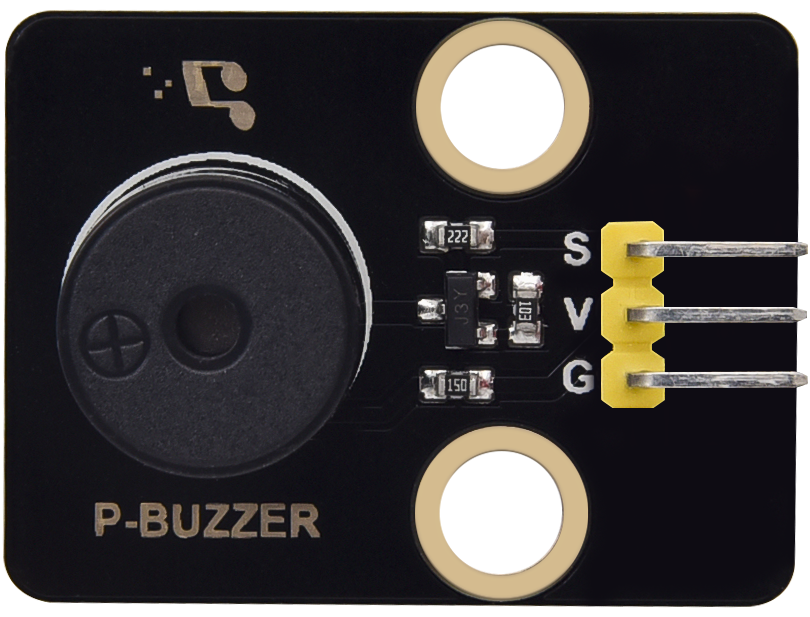

Passive Buzzer Module

1

9

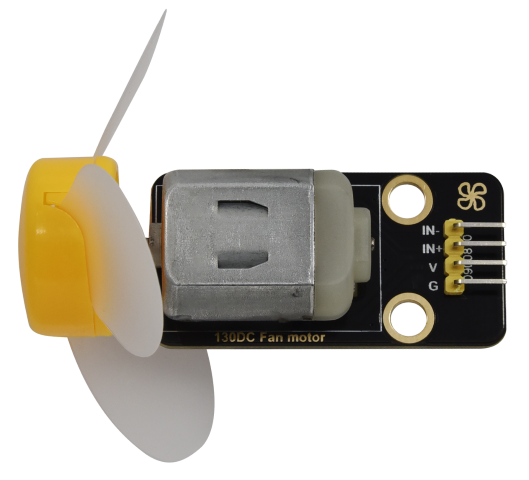

130 Motor

1

10

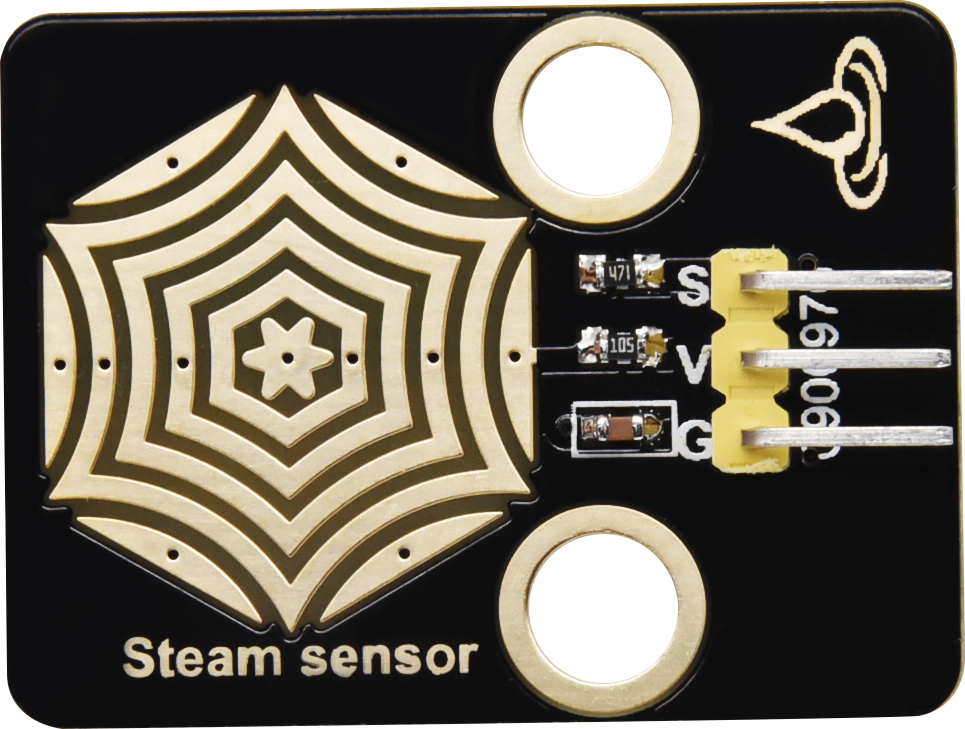

Steam Sensor

1

11


XHT11 Temperature and Humidity Sensor

1

12


PIR Motion Sensor

1

13

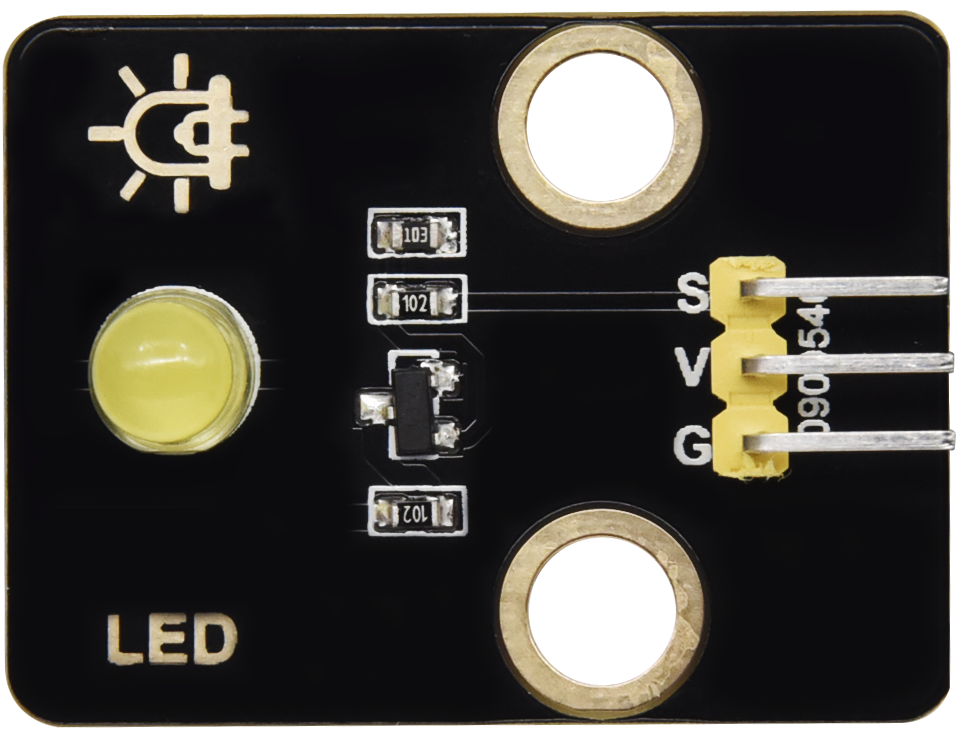

Yellow LED Module

1

14


Servo

2

15

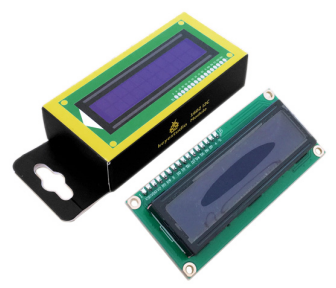

I2C1602 LCD Module

1

16


3P F-F 150 mm Dupont Wire

5

17


3P F-F 200 mm Dupont Wire

4

18


F-F 200 mm /40P/2.54 Wires

0.1 (4 strands)

19

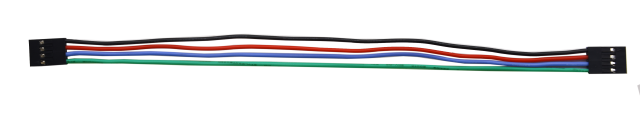

4P F-F 200 mm Splicing Dupont Wire

2

20


M1.4*6MM Round Head Screws

4

21


M1.2*4MM Round Head Screws

4

22


M3 Nickle-plated Nut(self-locking)

5

23


M4*8MM Round Head Screws

24

24

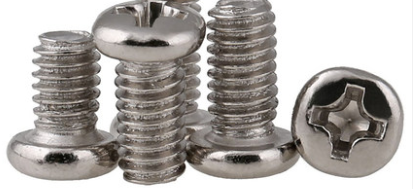

M3*6MM Round Head Screws

9

25


M3*10MM Round Head Screws

5

26


M2*12MM Round Head Screws

5

27

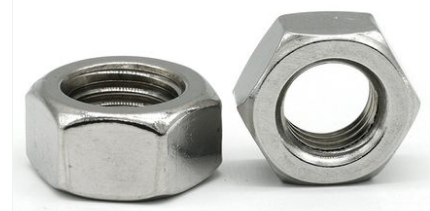

M4 Nickle-plated Nut

24

28


M3 Nickle-plated Nut

7

29


M2 Nickle-plated Nut

6

30


M3*8MM Flat Head Screws

3

31


Cross Wrench

1

32


3.0*40MM Screwdriver

1

33


2.0*40MM Screwdriver

1

34


M3*10MM Dual-pass Copper Pillar

4

35

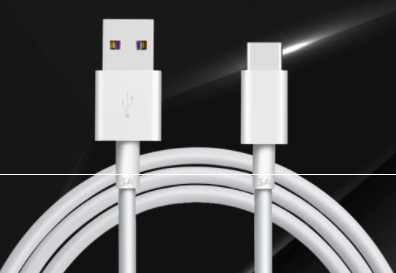

USB Cable

1

36

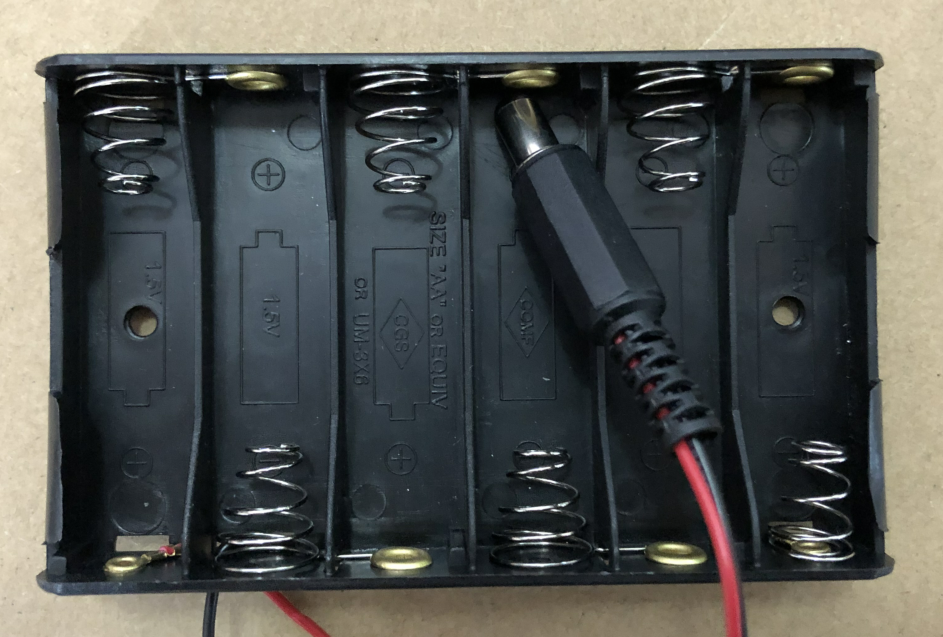

6-Slot AA Battery Holder

1

37


M3*12MM Round Head Screws

4

38

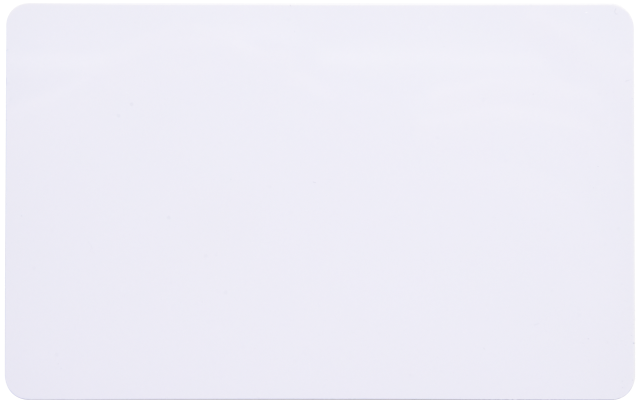

White Card

1

39

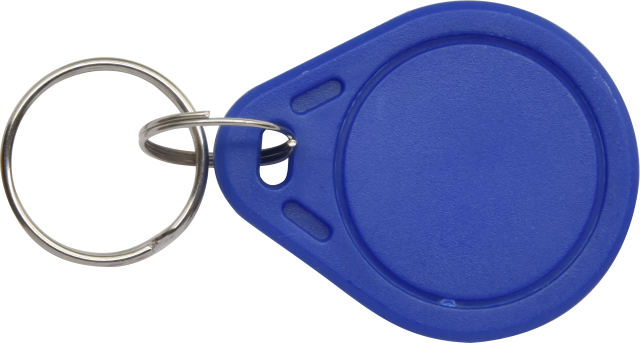

ABS RFID Key

1

4. Wie man das Smart Home installiert

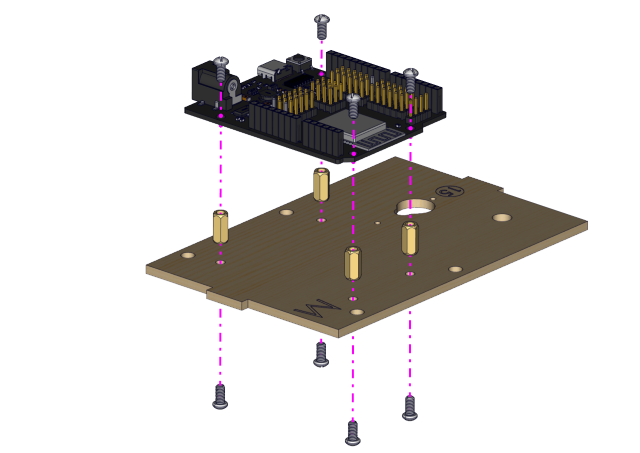

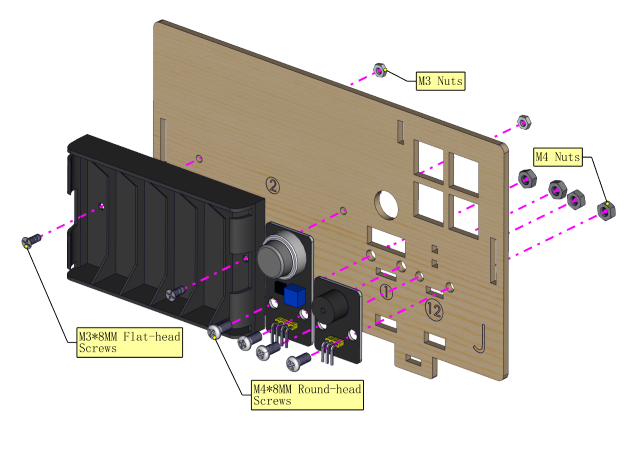

Schritt 1 Benötigte Komponenten


Installationsdiagramm


Prototyp


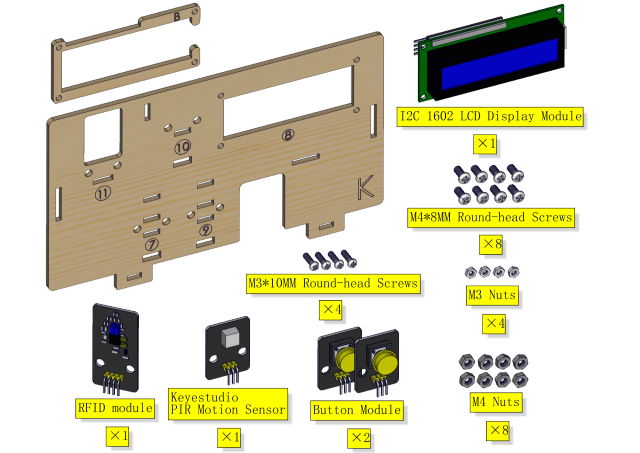

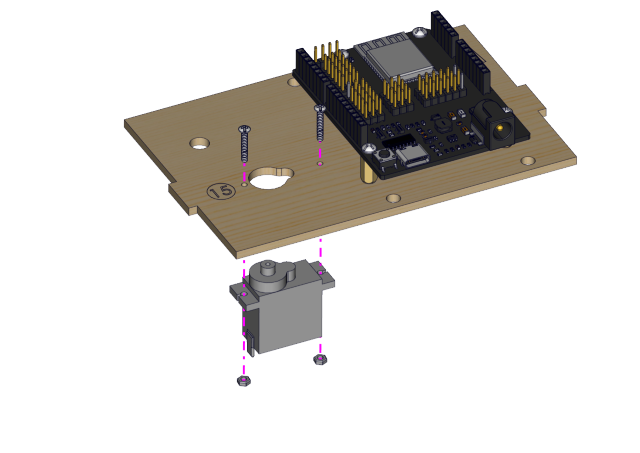

Schritt 2

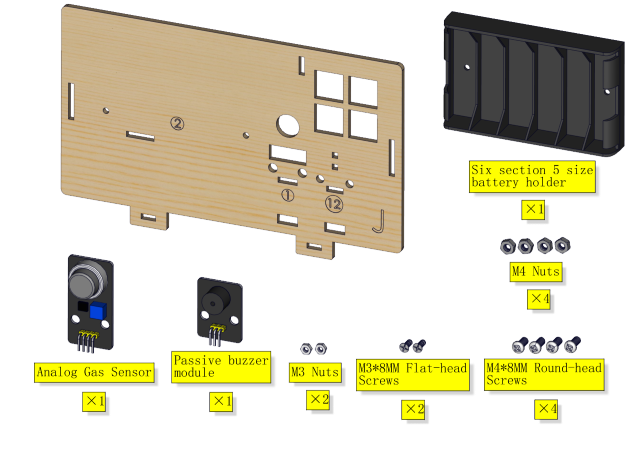

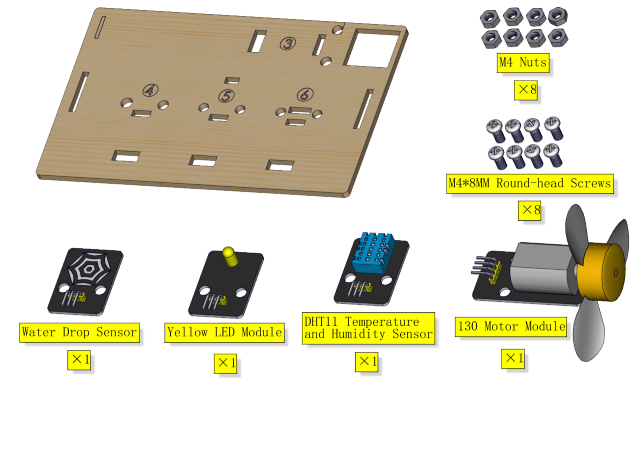

Benötigte Komponenten


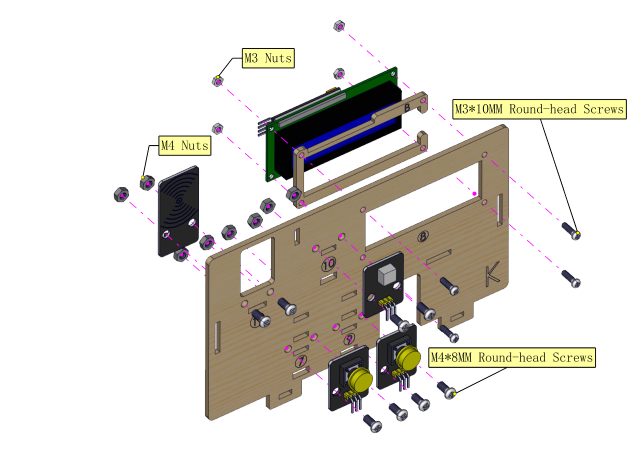

Installationsdiagramm


Prototyp


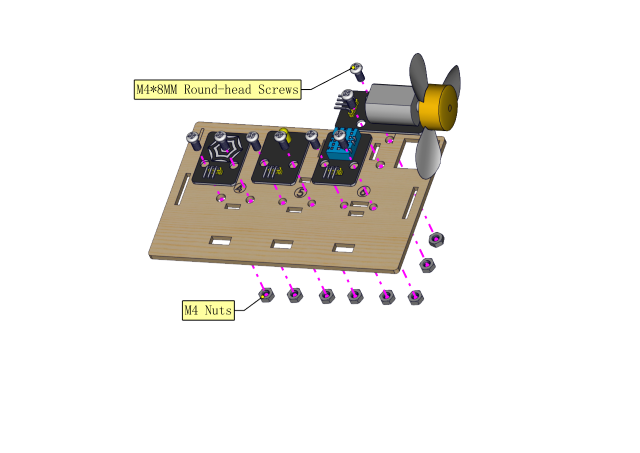

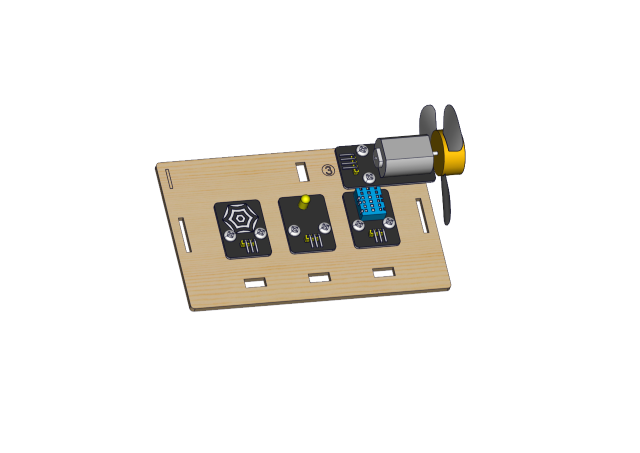

Schritt 3

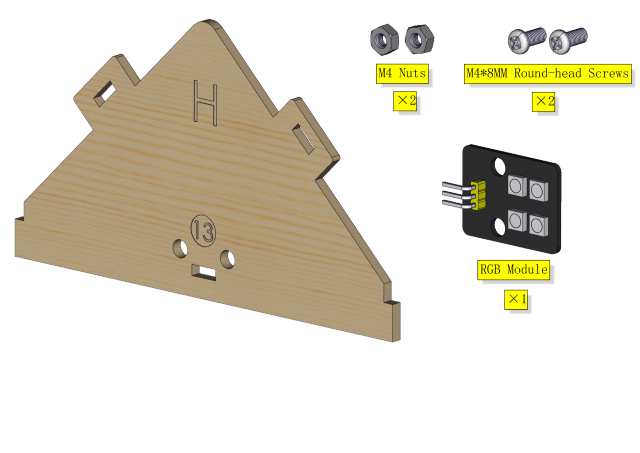

Benötigte Komponenten


Installation


Prototyp


Schritt 4

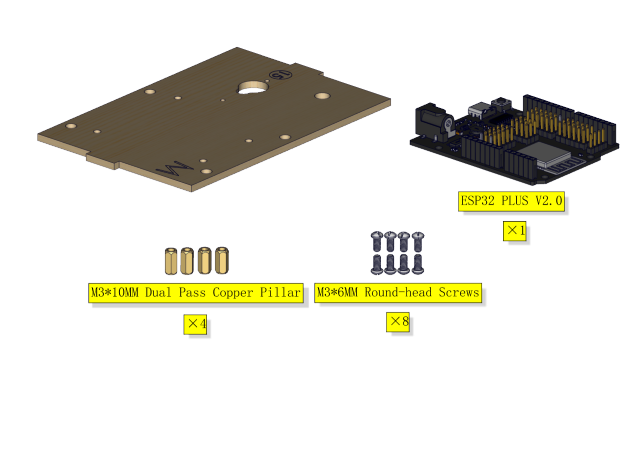

Benötigte Komponenten


Installationsdiagramm


Prototyp


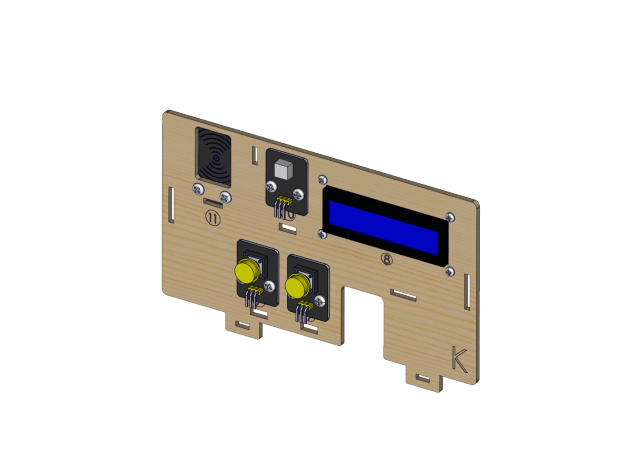

Schritt 5

Benötigte Komponenten


Installationsdiagramm


Prototyp


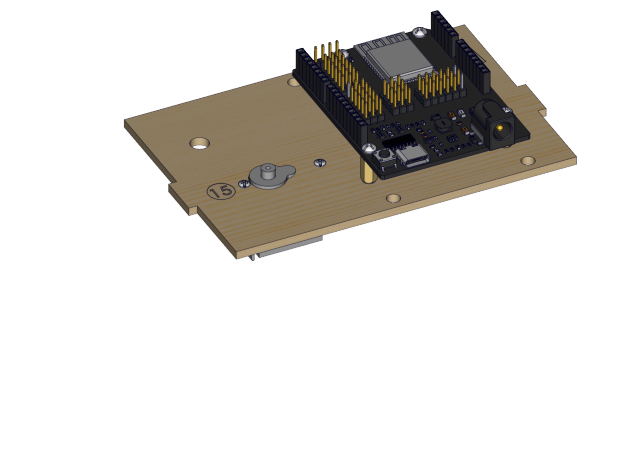

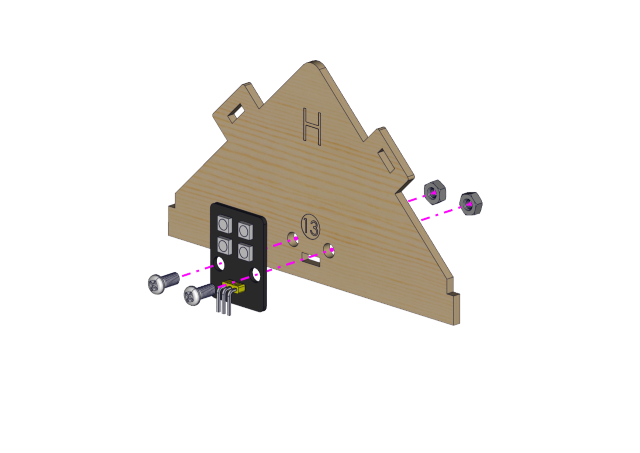

Schritt 6 Benötigte Komponenten


Installation (Ziehen Sie die selbstsichernden Muttern nicht fest)


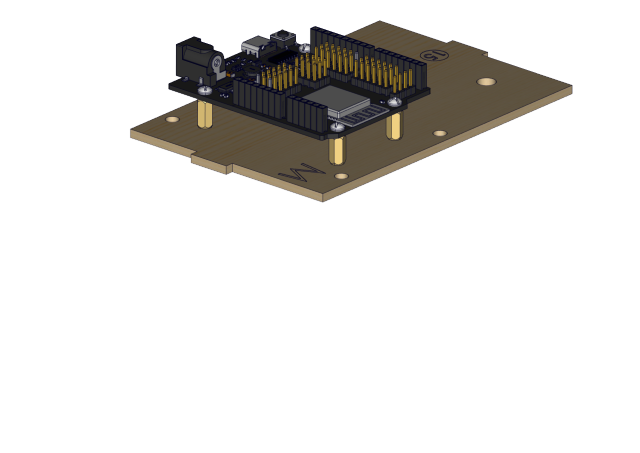

Prototyp

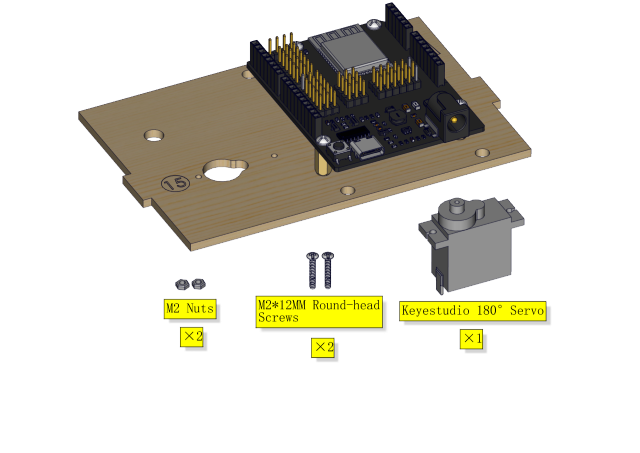

Schritt 7

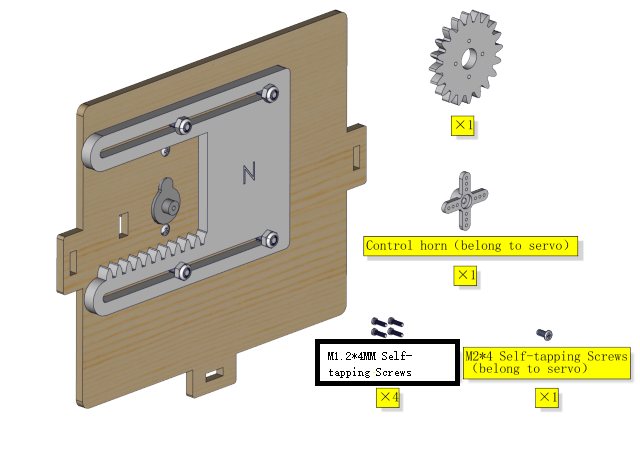

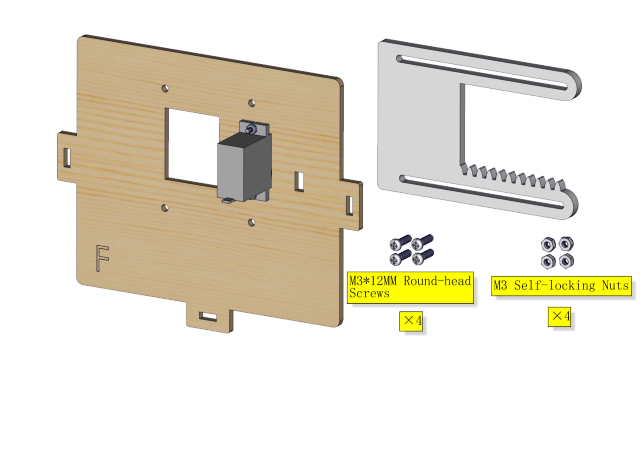

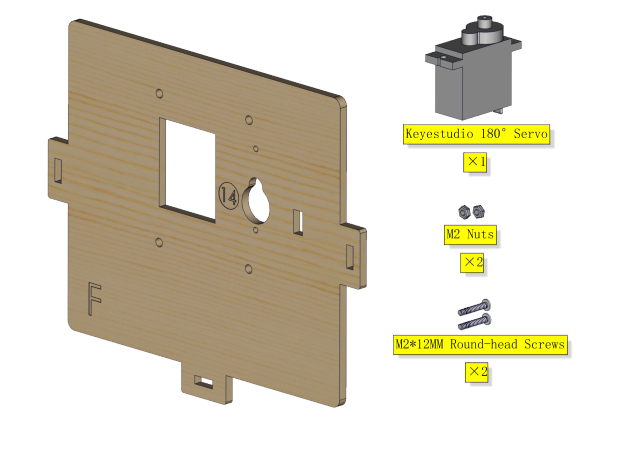

Benötigte Komponenten

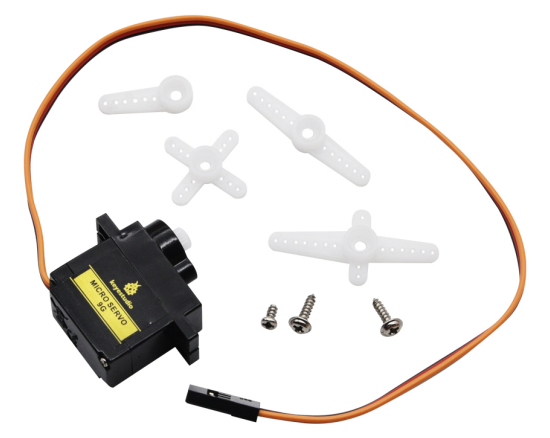

⚠️ Besondere Anmerkung: Stellen Sie den Fenster-Servo vor der Installation auf 0 Grad ein

Servo

PCB

Braunes Kabel

G

Rotes Kabel

5V

Oranges Kabel

GPIO5

⚠️ Wichtiger Hinweis: Die folgenden zwei Methoden können je nach Ihrer Situation frei gewählt werden.

Methode 1: Arduino-Code

⚠️ Besondere Anmerkung: Bevor Sie den Code schreiben und hochladen, müssen Sie die Arduino IDE installieren. Bitte rufen Sie den Link: 5. Arduino Tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Arduino/arduino.html>__ auf und lesen Sie anschließend den Abschnitt 5.2 Getting started with Arduino.

Wie erhält man den Code?

Im Ordner …\Resource compression package\arduino Code öffnen Sie die Datei Initialization-of-window-servo-angle.ino, oder kopieren Sie den folgenden Testcode in die Arduino IDE.


#include <ESP32Servo.h>
Servo myservo;
#define servoPin 5

void setup() {
  myservo.attach(servoPin,500,2500);
  myservo.write(0);
  delay(300);
  myservo.write(90);
  delay(300);
  myservo.write(0);
  delay(300);
}

void loop() {
  // put your main code here, to run repeatedly:
}

Methode 2: MicroPython-Code

⚠️ Besondere Anmerkung: Bevor Sie den Code schreiben und hochladen, müssen Sie die MicroPython IDE installieren. Bitte rufen Sie den Link: 6. Python tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Python/Python.html>__ auf und lesen Sie anschließend den Abschnitt 6.2 get starter with Thonny.

Wie erhält man den Code?

Im Ordner …\Resource compression package\MicroPython Code öffnen Sie die Datei Initialization-of-window-servo-angle.py, oder kopieren Sie den folgenden Testcode in die Thonny IDE.


from machine import Pin, PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

'''
The duty cycle corresponding to the angle
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

pwm.duty(angle_0)
time.sleep(1)
pwm.duty(angle_90)
time.sleep(1)
pwm.duty(angle_0)
time.sleep(1)

# while True:

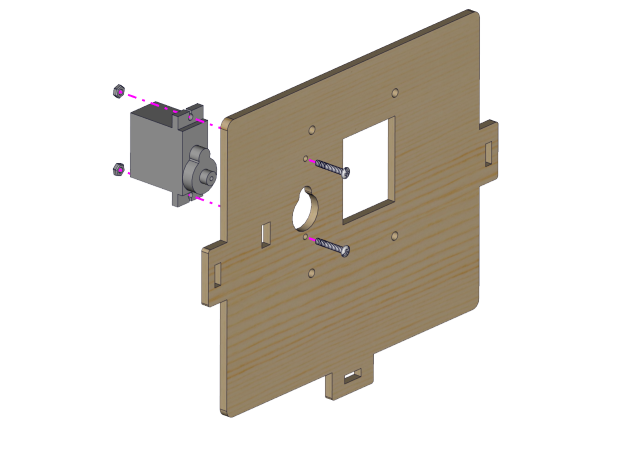

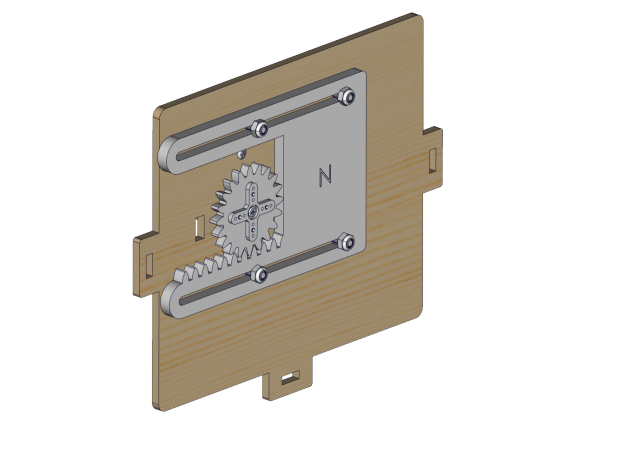

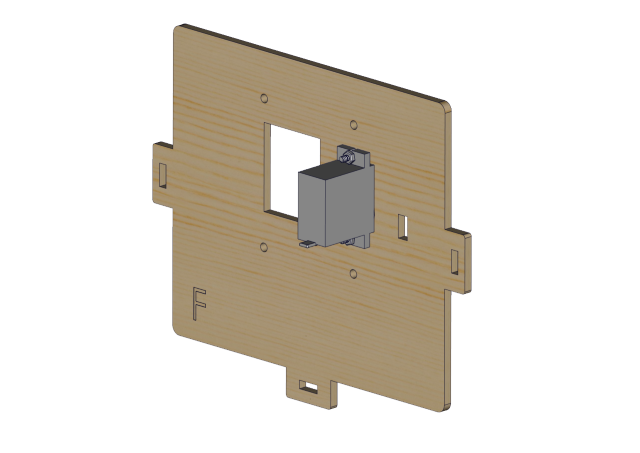

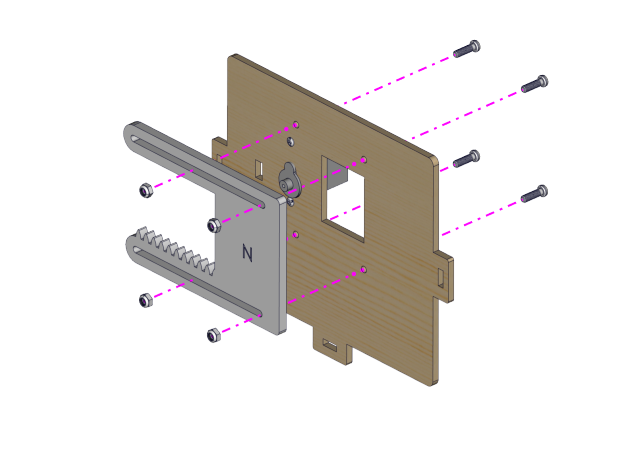

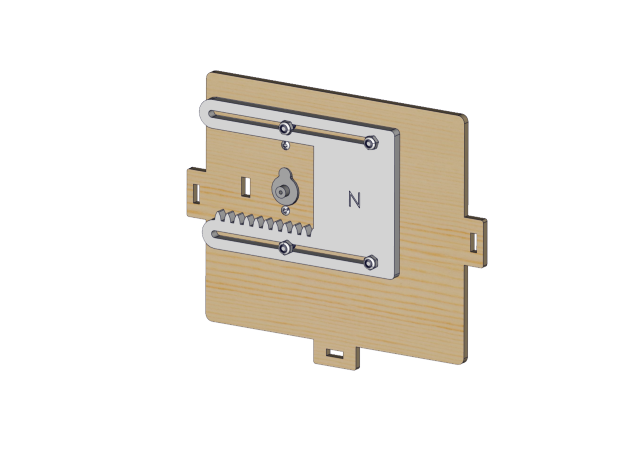

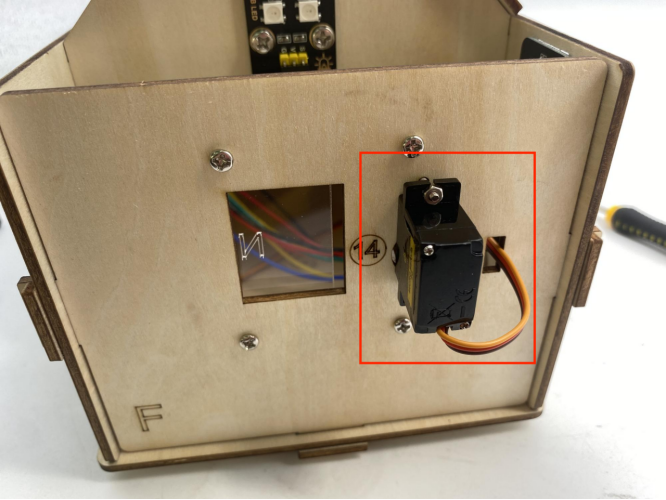

Nachdem Sie den Winkel des Fenster-Servos auf 0° eingestellt haben, fahren Sie mit der Installation wie im folgenden Bild gezeigt fort)

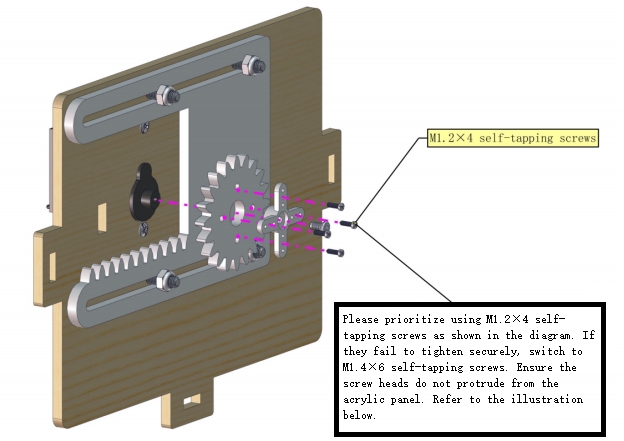

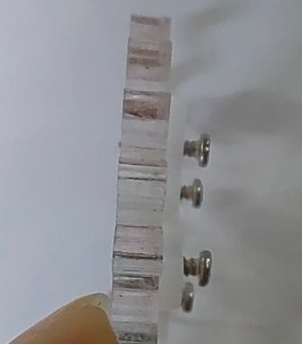

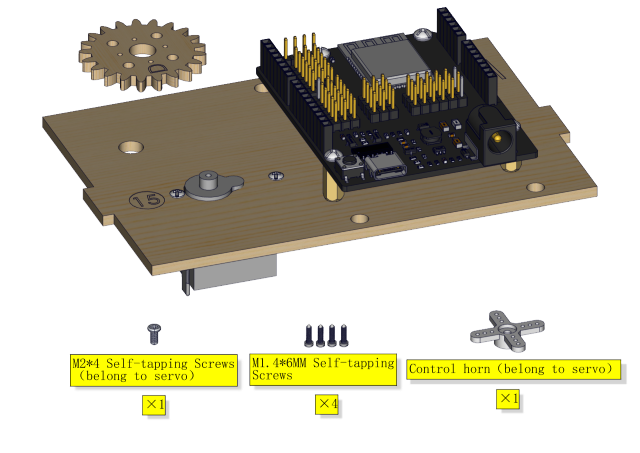

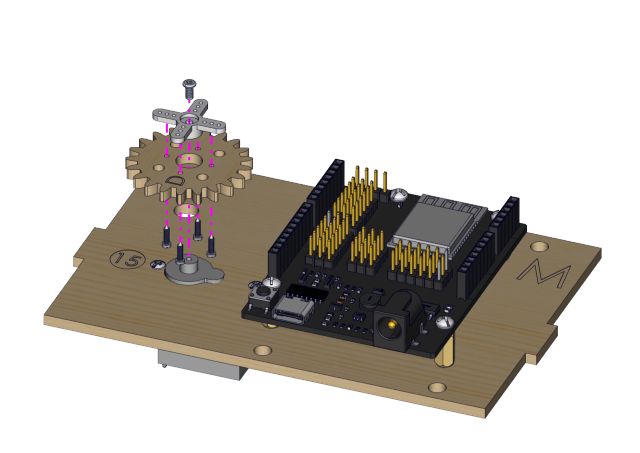

Installieren Sie M1.4*6MM selbstschneidende Schrauben wie unten gezeigt


Prototyp


Schritt 8

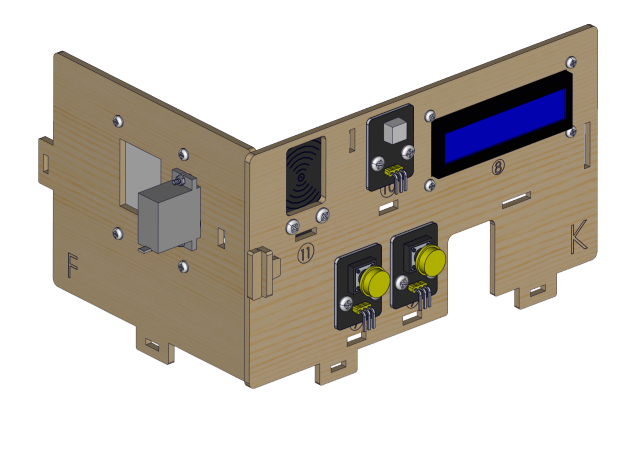

Benötigte Komponenten


Installationsdiagramm


Prototyp


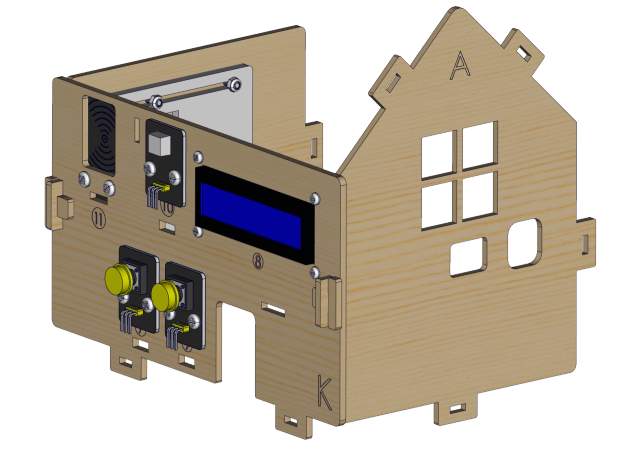

Schritt 9

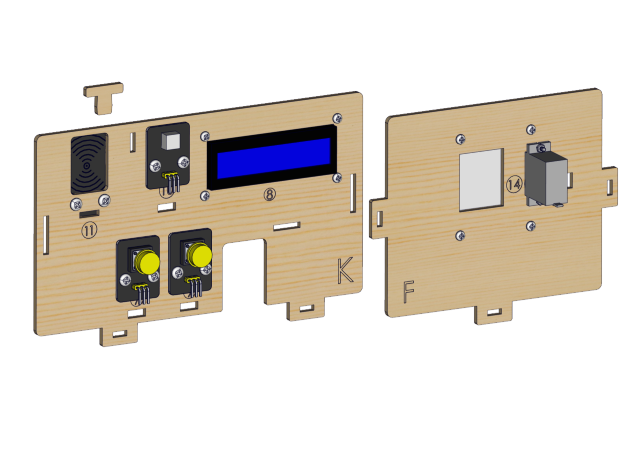

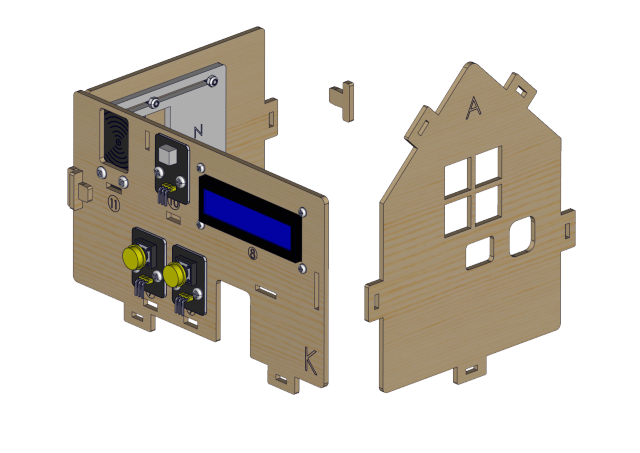

Benötigte Komponenten


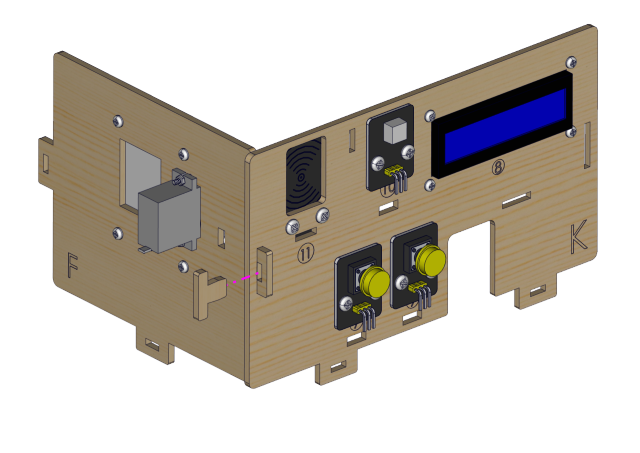

Installationsdiagramm


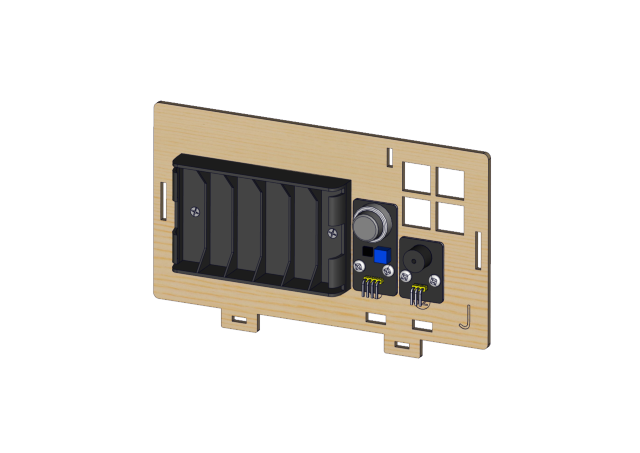

Prototyp


Schritt 10 Benötigte Komponenten


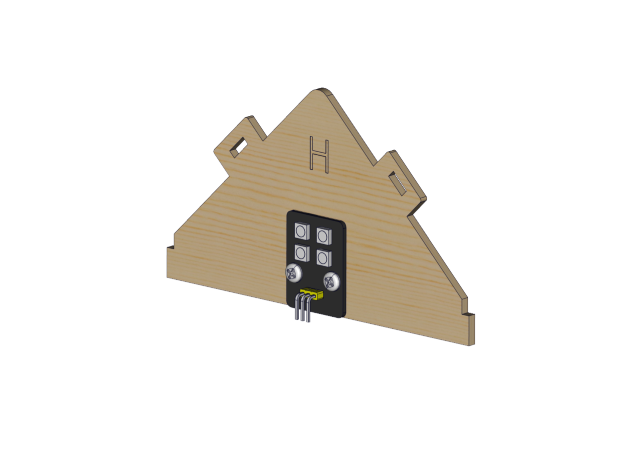

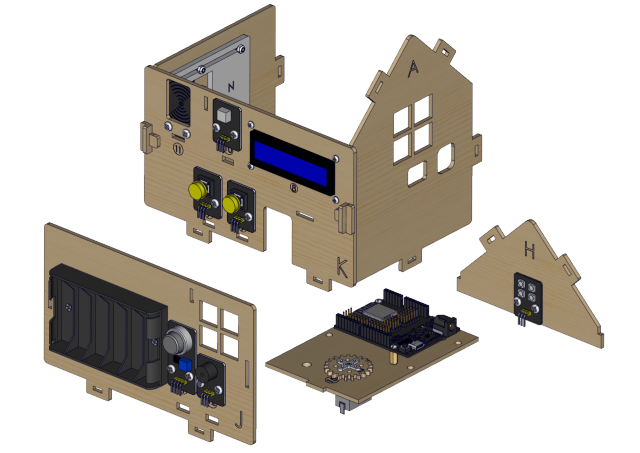

Installationsdiagramm


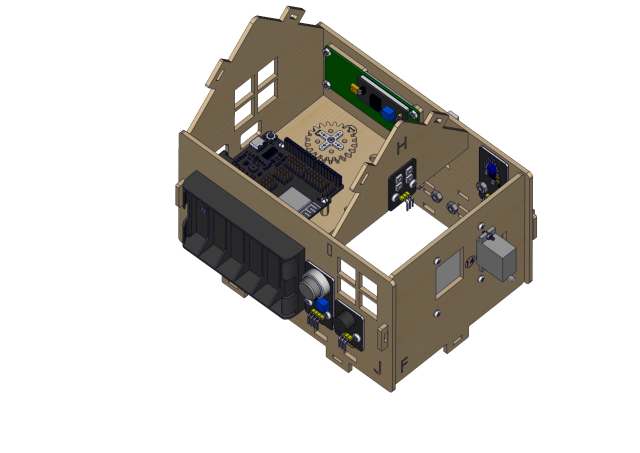

Prototyp


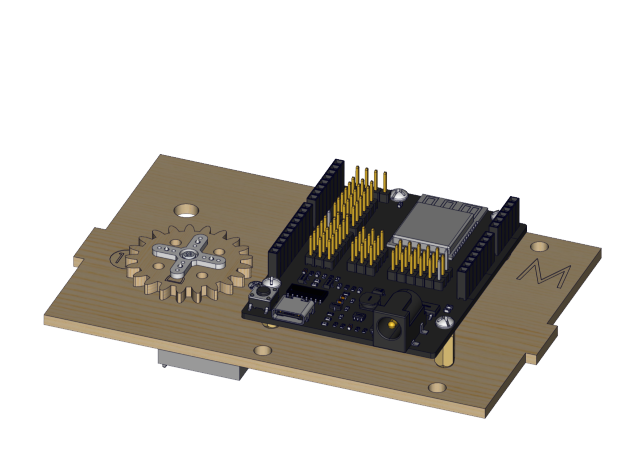

Schritt 11

Benötigte Komponenten


Installationsdiagramm


Prototyp


Schritt 12

Benötigte Komponenten


Installationsdiagramm


Prototyp


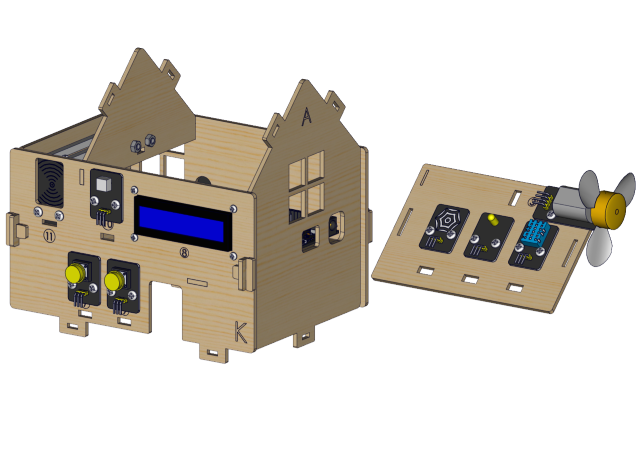

Schritt 13

Benötigte Komponenten


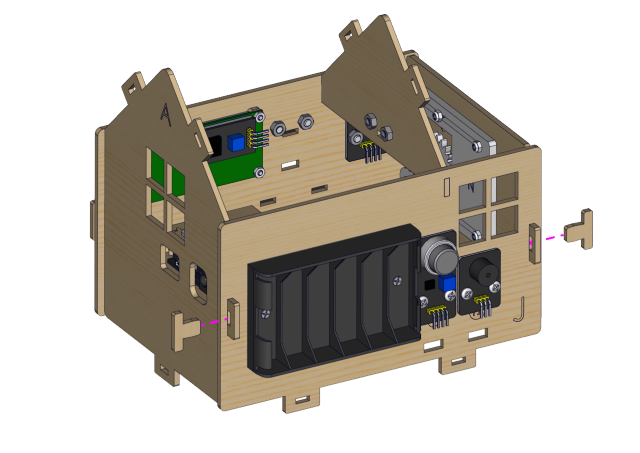

Installationsdiagramm


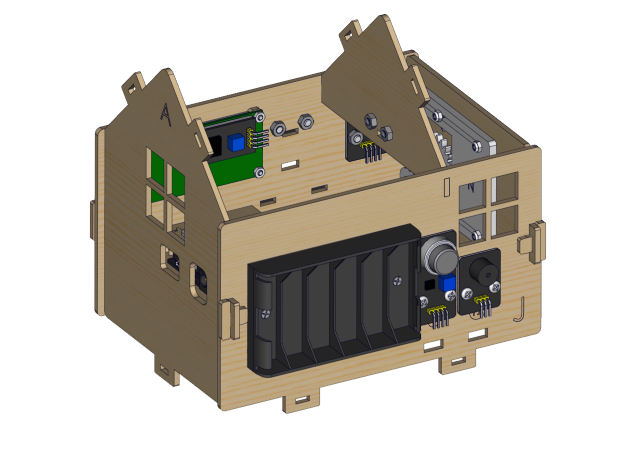

Prototyp


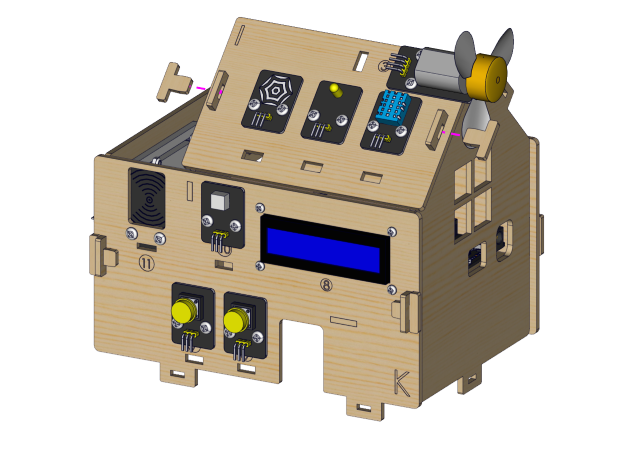

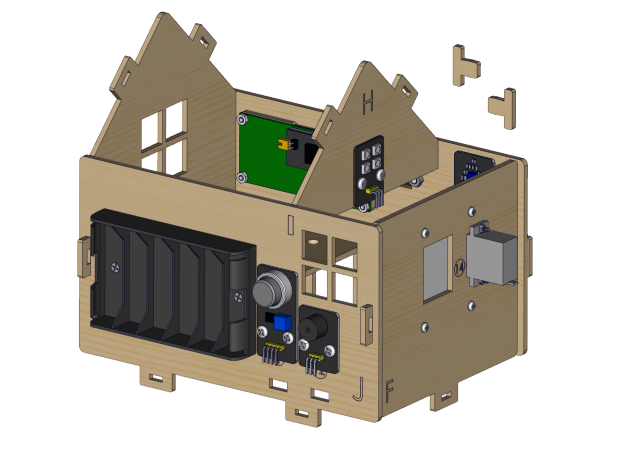

Schritt 14

Benötigte Komponenten


Installationsdiagramm


Prototyp


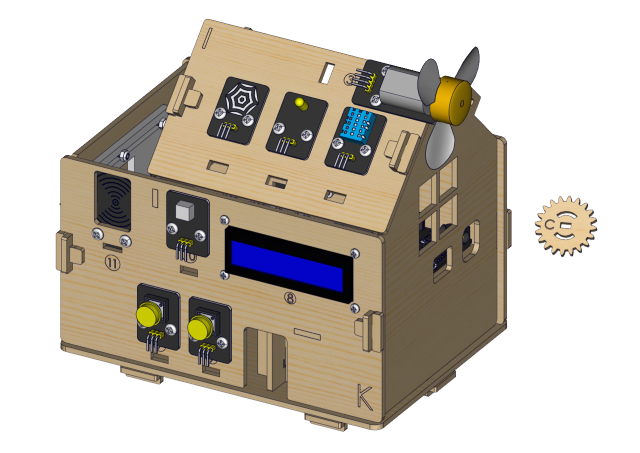

Schritt 15

Benötigte Komponenten


Installationsdiagramm


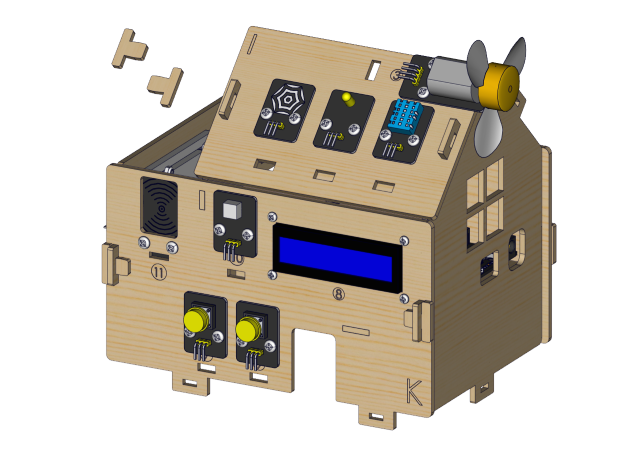

Prototyp


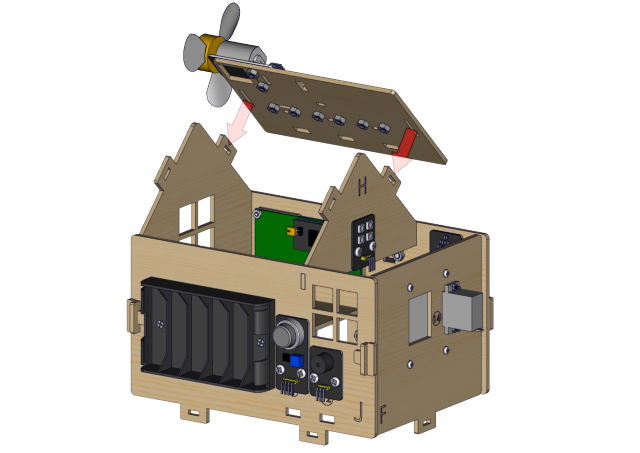

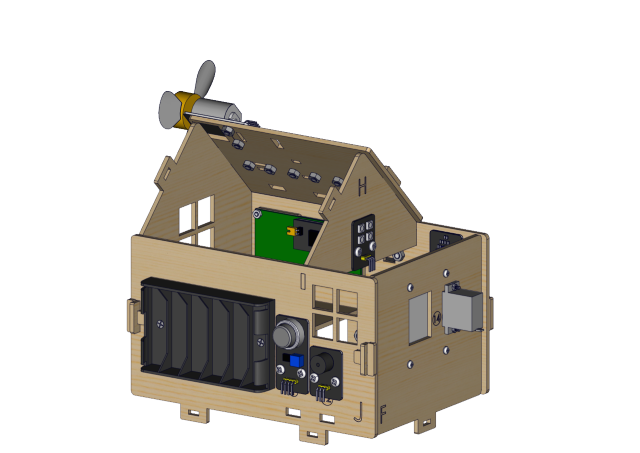

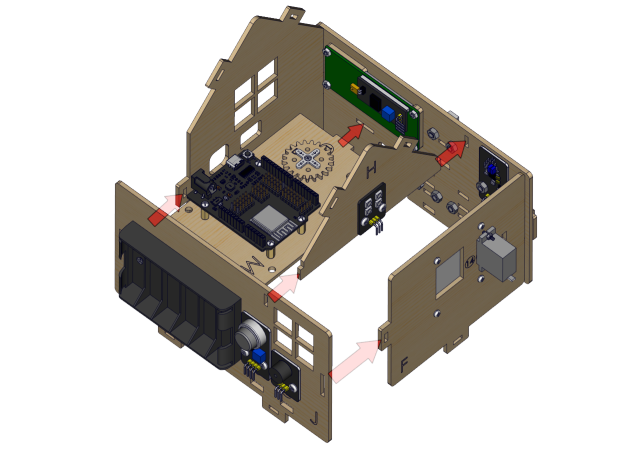

Schritt 16

Benötigte Komponenten


Installationsdiagramm


Prototyp


Schritt 17

Benötigte Komponenten


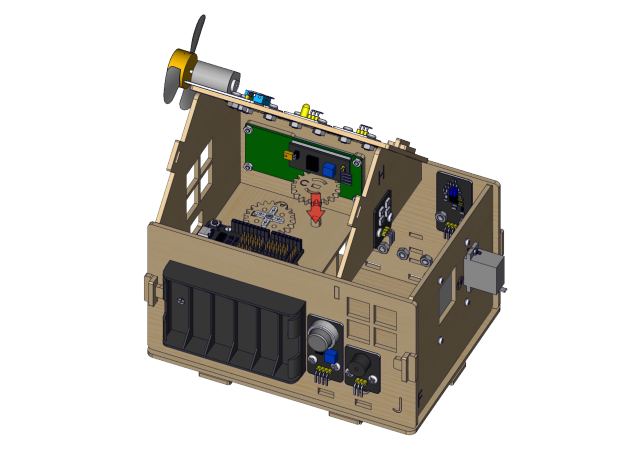

Installationsdiagramm


Prototyp


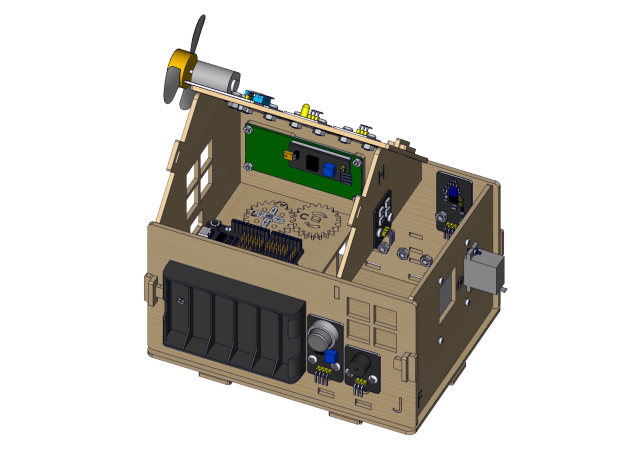

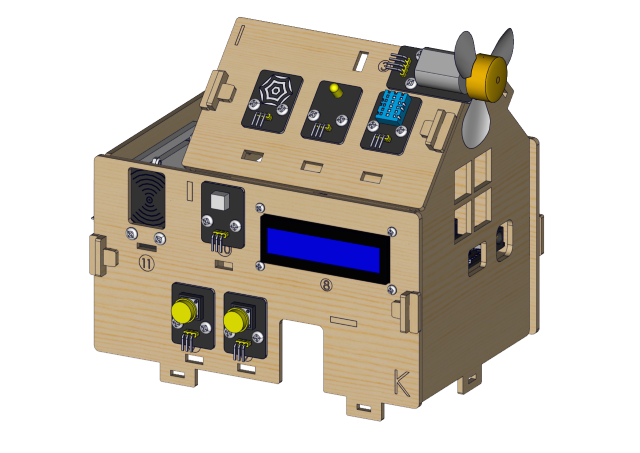

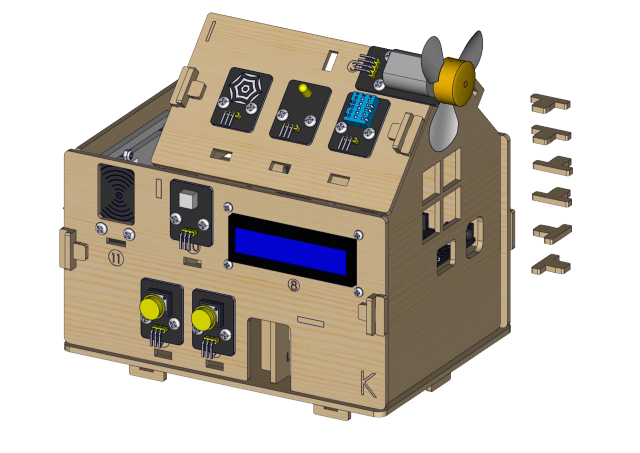

Schritt 18

Benötigte Komponenten


Installationsdiagramm


Prototyp


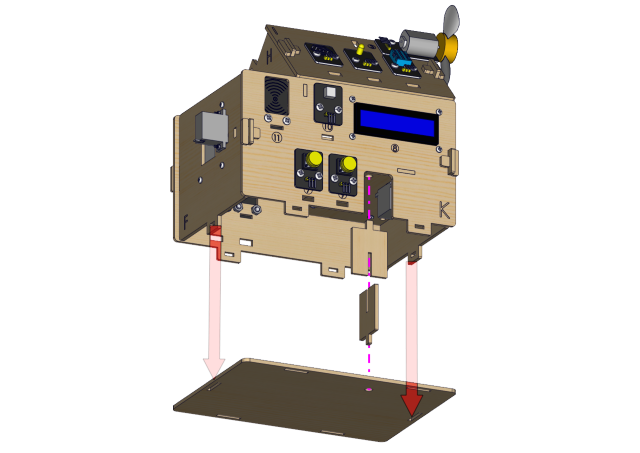

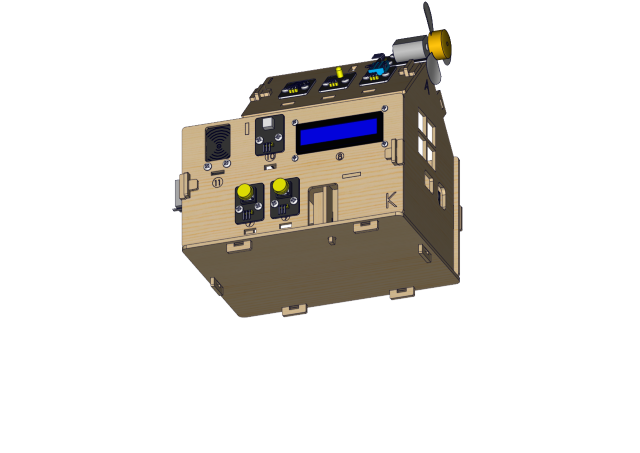

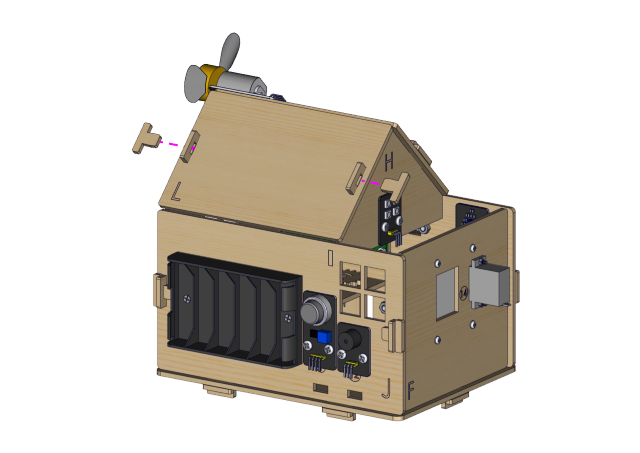

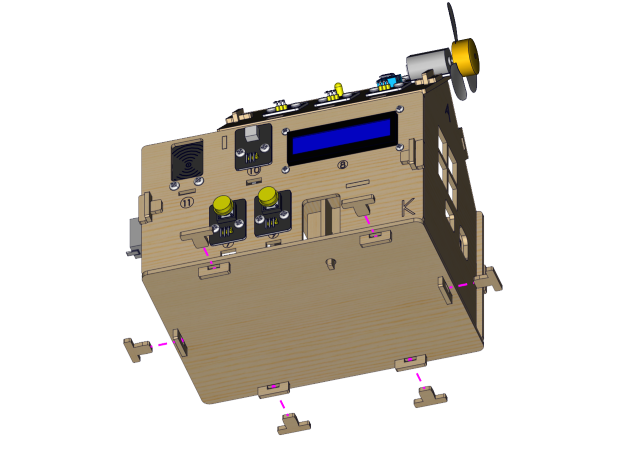

Schritt 19

Benötigte Komponenten


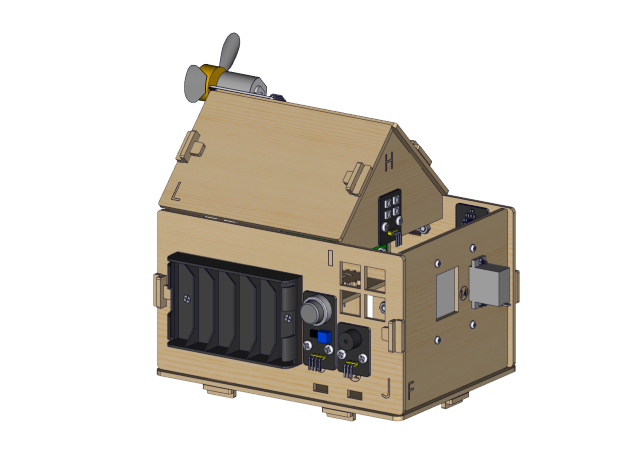

Installationsdiagramm


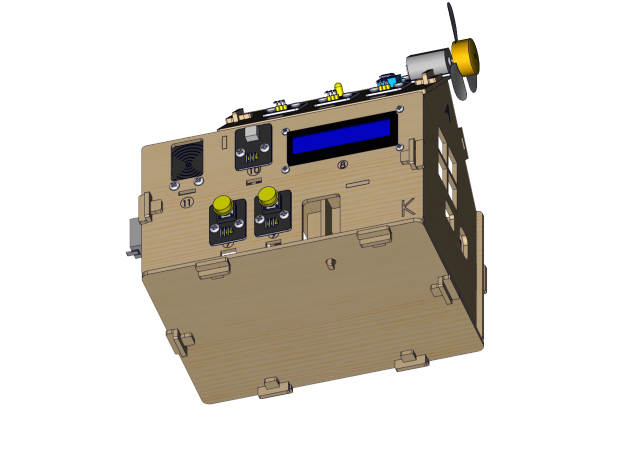

Prototyp

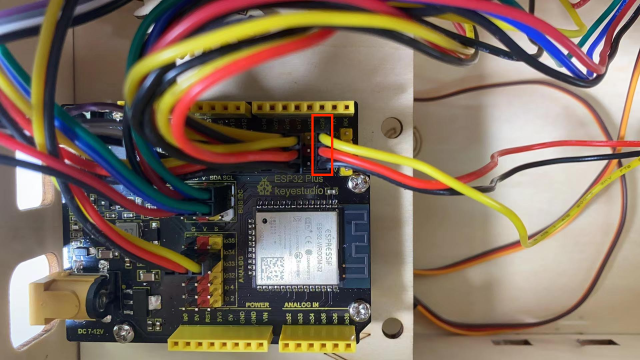

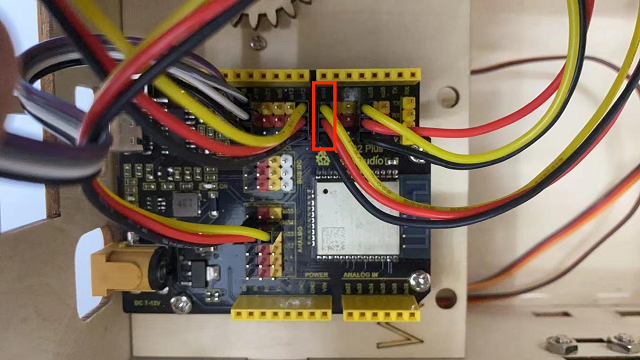

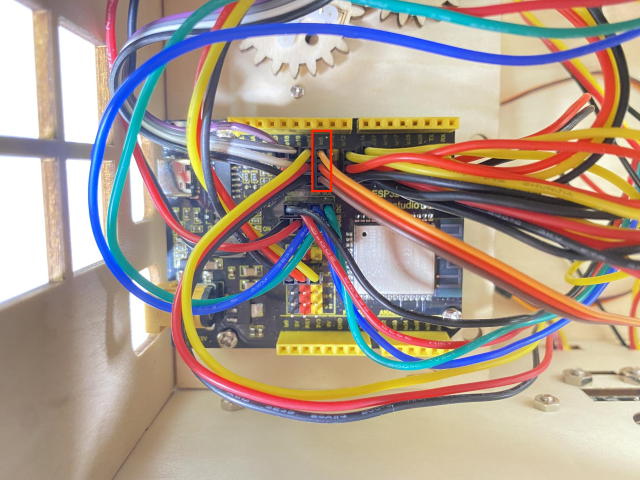

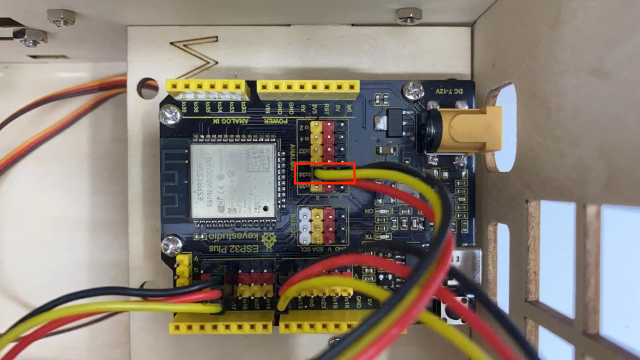

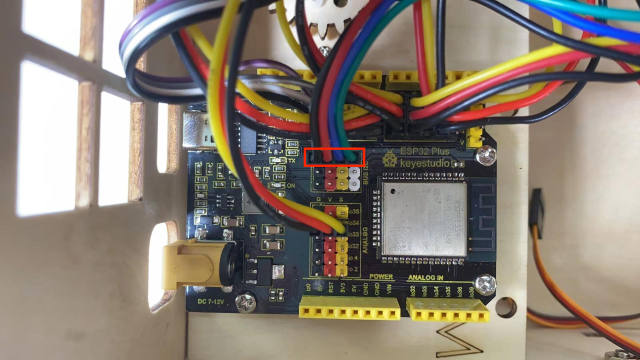

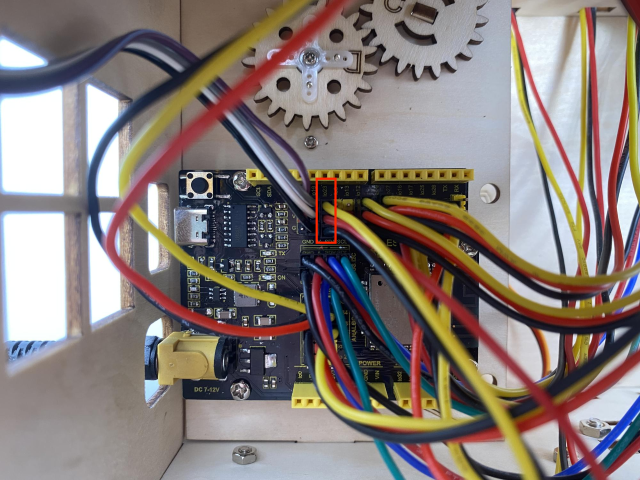

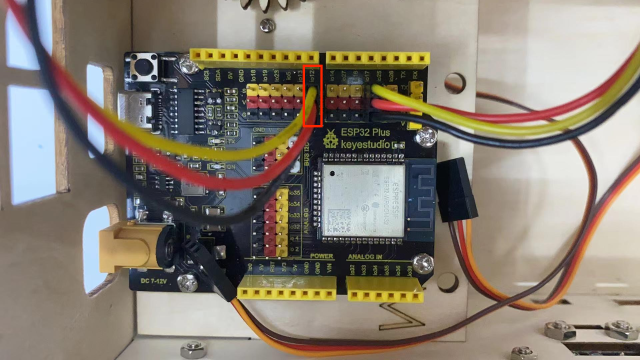

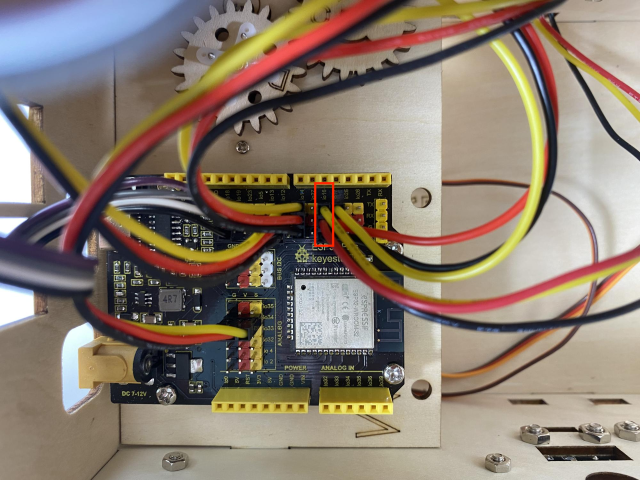

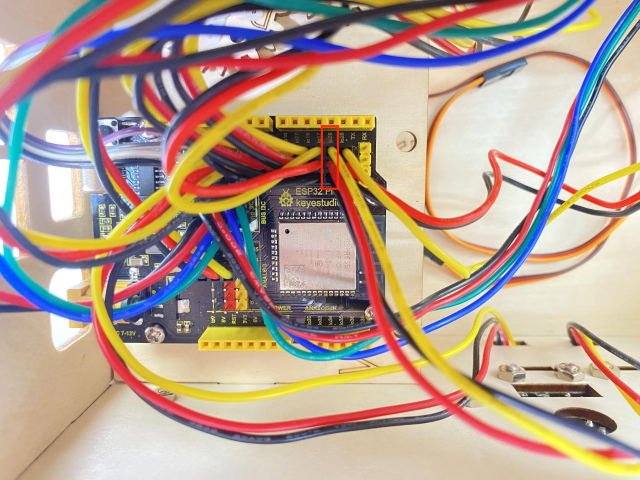

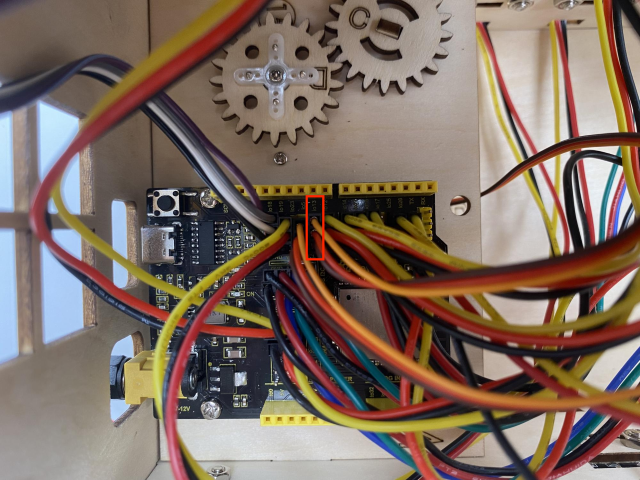

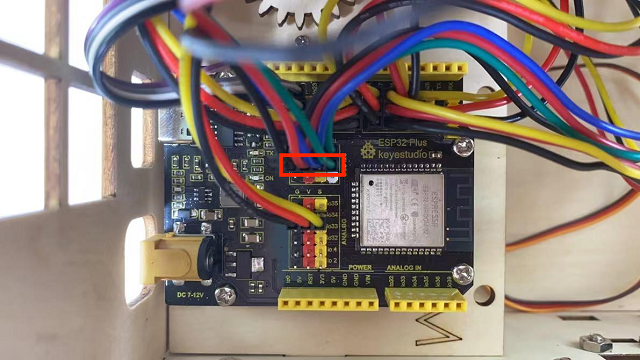

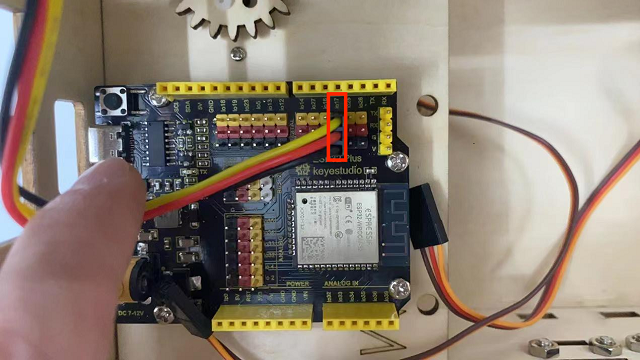

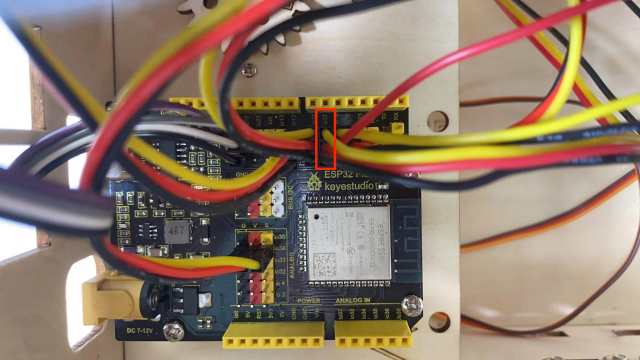

Verdrahtungsteil

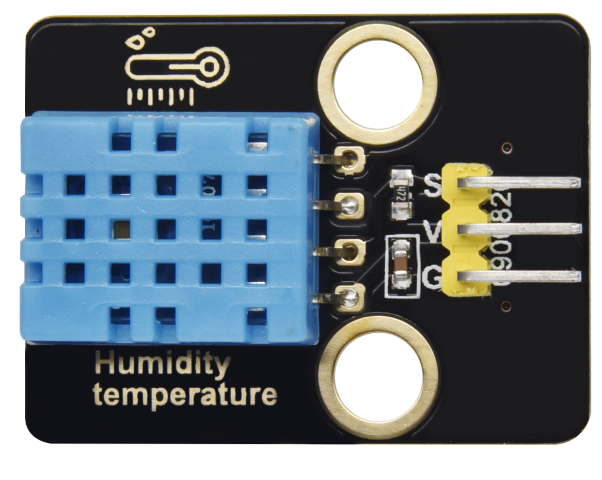

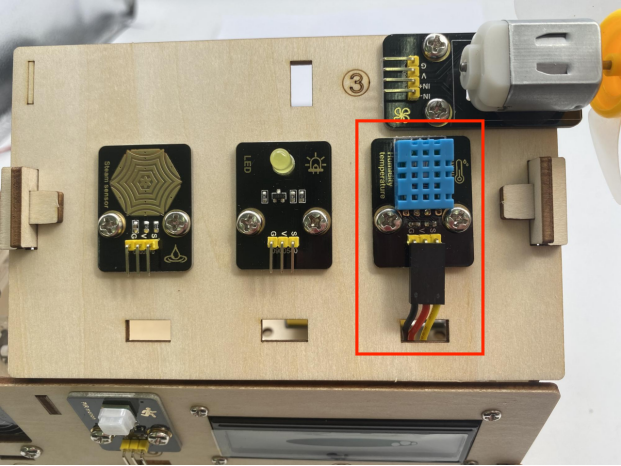

Temperatur und Luftfeuchtigkeit an io17

3P-Verbindungskabel kurz verwenden: 15cm

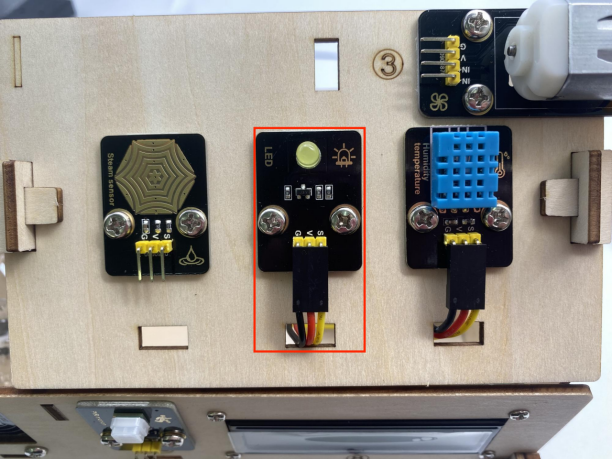

gelbes LED-Modul an io12 image101

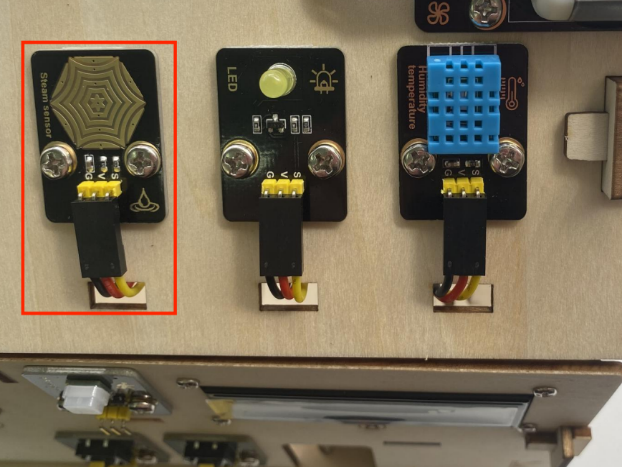

Dampfsensor an io34

3P-Verbindungskabel, kurz: 15cm

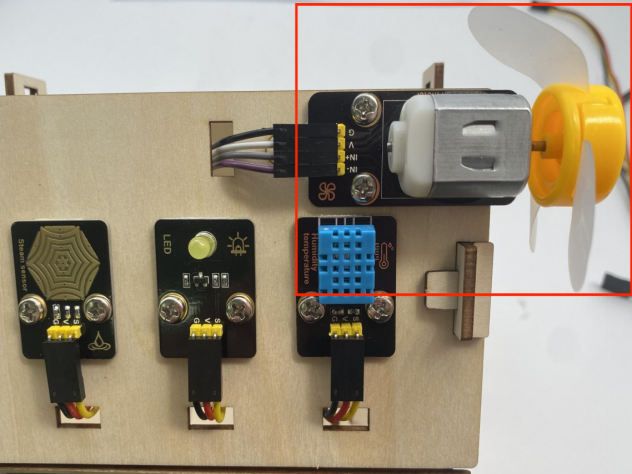

Lüfter (IN- an io18,IN+ an io19)

Dupont-Kabel verwendet: 4 Dupont-Kabel verteilt

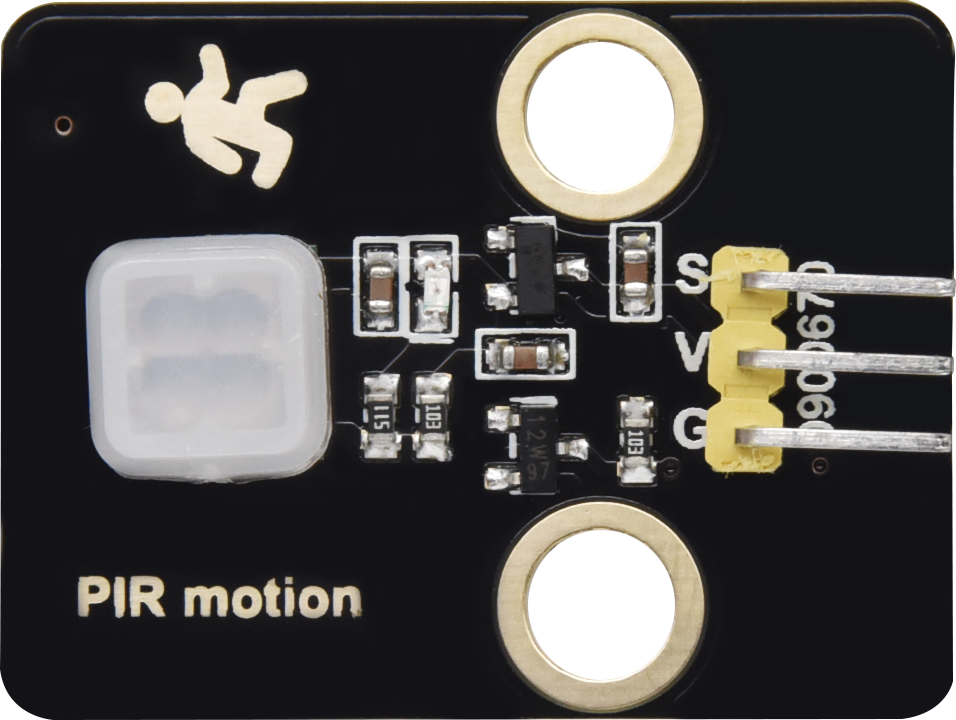

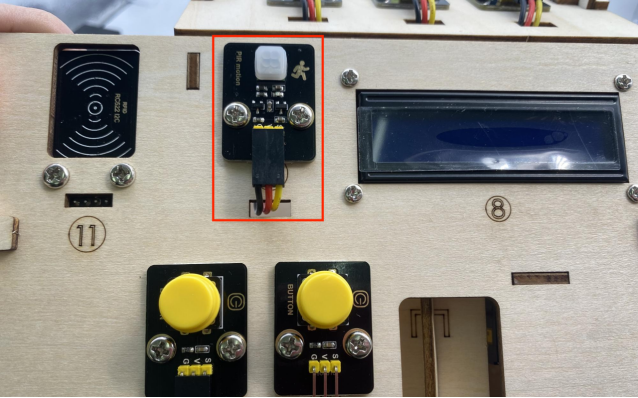

PIR-Bewegungssensor an io14

3P-Verbindungskabel, kurz: 15cm

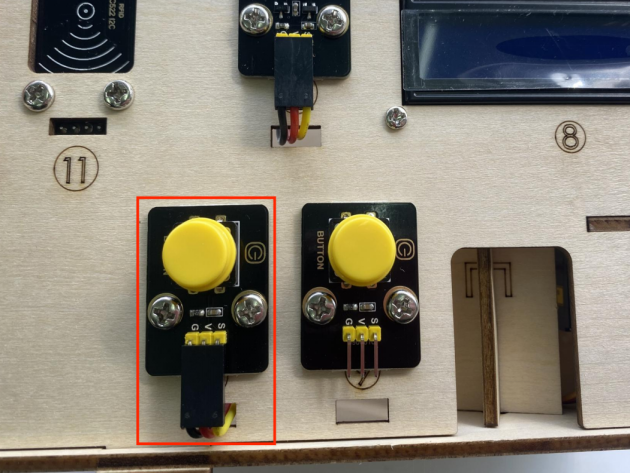

linkes Tastenmodul an io16

3P-Verbindungskabel, lang: 20cm

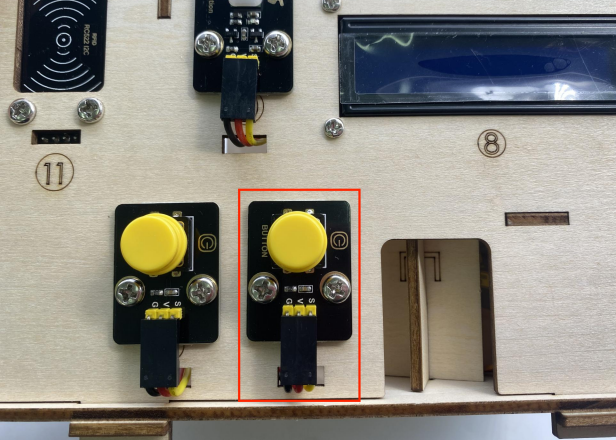

rechtes Tastenmodul an io27

3P-Verbindungskabel, lang: 20cm



RFID-Modul an die IIC

Die 4P zusammengeführte Leitung

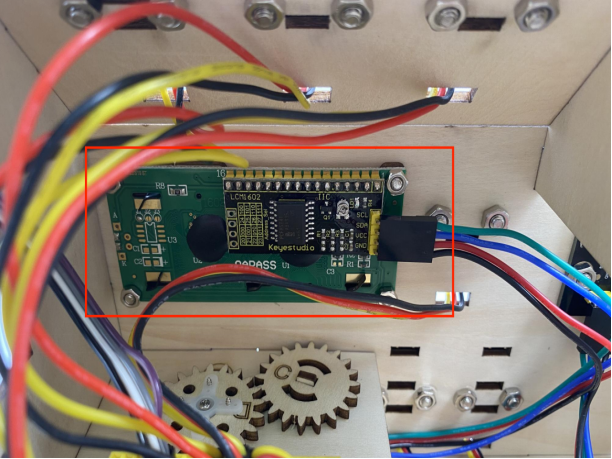

LCD1602-Display an die IIC

Die 4P zusammengeführte Leitung

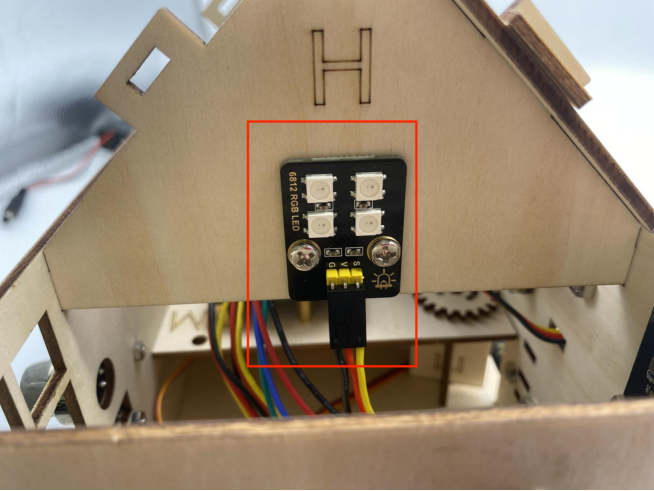

6812RGB-LED an io26

3P-Verbindungskabel, kurz: 15cm

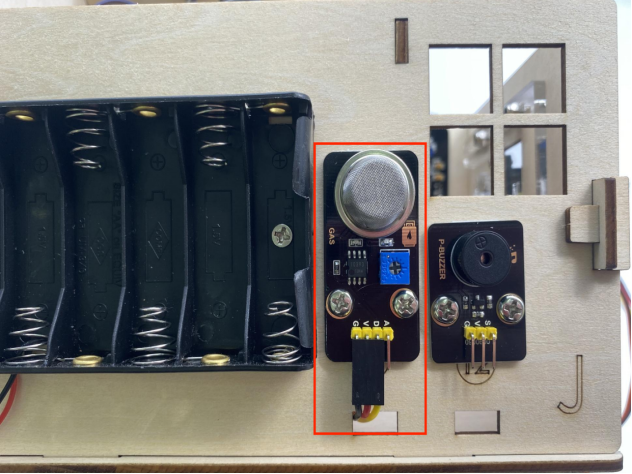

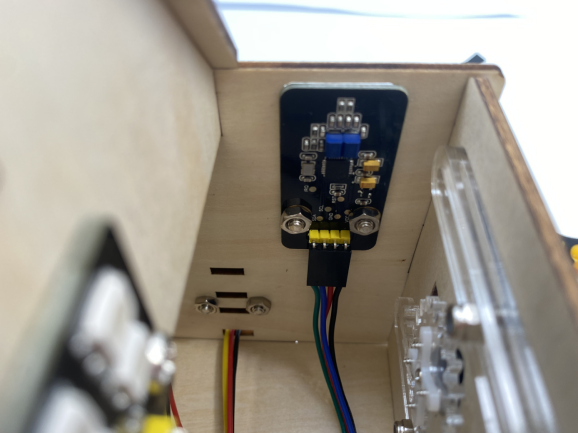

Gassensor an io23

3P-Verbindungskabel, lang: 20cm

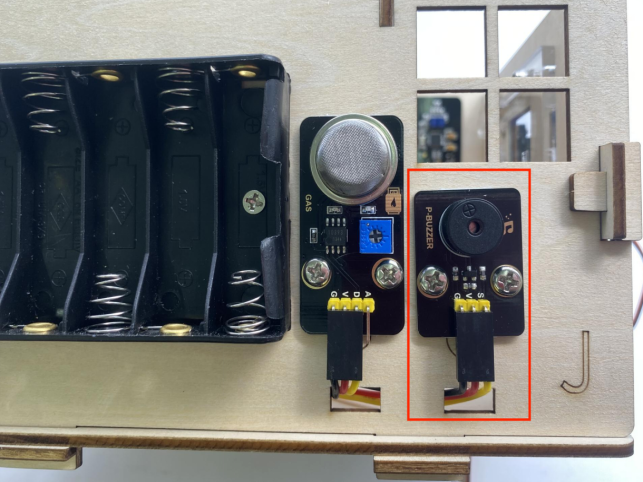

Buzzer-Sensor an io25

3P-Verbindungskabel, lang: 20cm



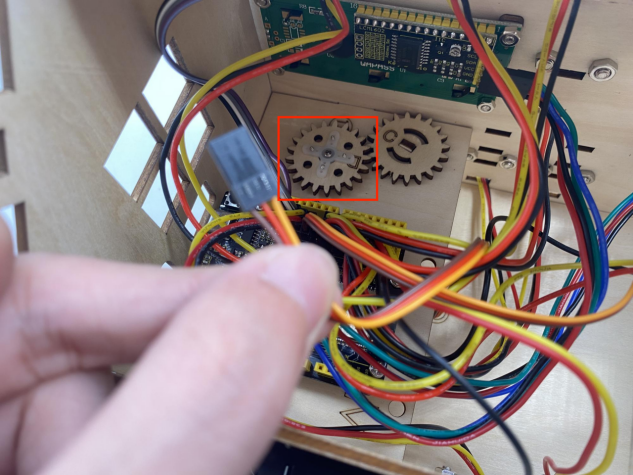

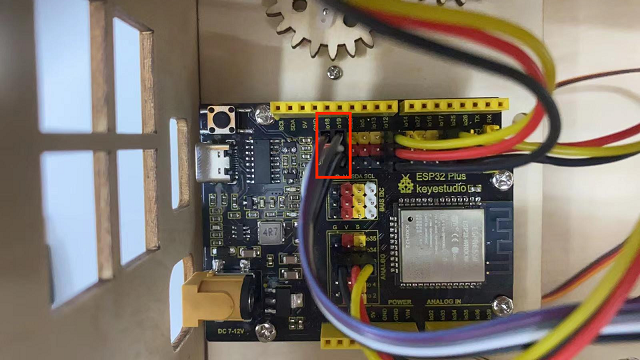

Servo zur Steuerung der Fenster an io5



Servo zur Steuerung der Türen an io13

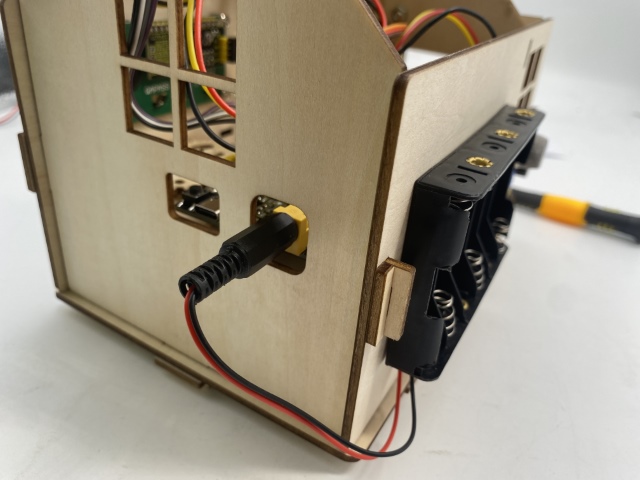

Stromverkabelung


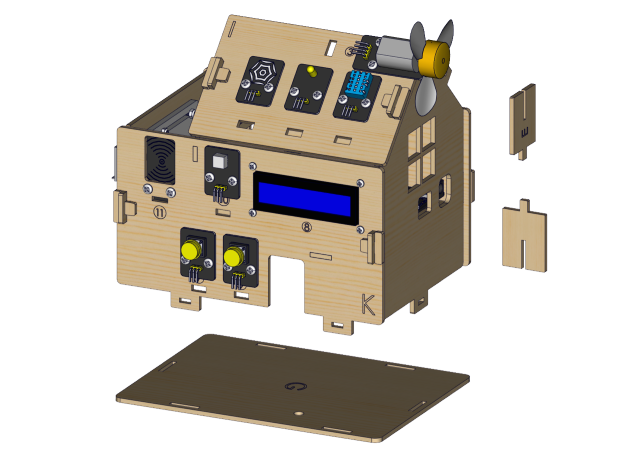

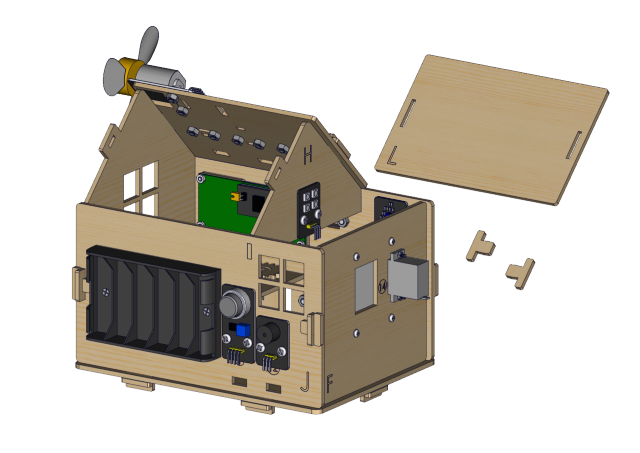

Schritt 20

Benötigte Komponenten


Installationsdiagramm


Prototyp
