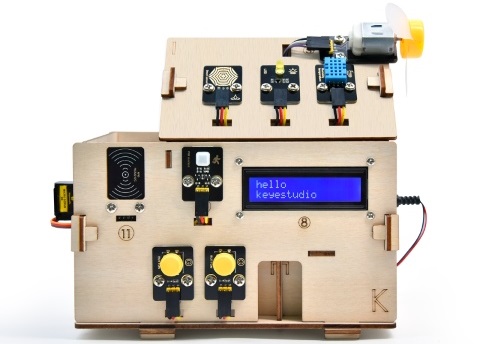

Keyestudio IoT Smart Home Kit for ESP32


1. Descripción

Con el rápido desarrollo de Internet, diversos dispositivos inteligentes se integran gradualmente en nuestra vida diaria. Por ejemplo, podemos usar RFID para abrir la puerta. Además, la cocina puede estar equipada con una alarma de detección de gas, que advierte a las personas del peligro cuando se detectan gases peligrosos y gran cantidad de humo. Cuando detecta lluvia, puede recoger la ropa automáticamente y cerrar las ventanas. Todo tipo de equipos eléctricos pueden controlarse mediante el teléfono móvil, controlar luces, ventiladores, aire acondicionado, etc.

En este sentido, presentamos este producto de hogar inteligente con control ESP32, que cuenta con numerosos sensores y módulos además de función de red, facilitando el acceso al conocimiento relacionado con Internet.

2. Características

  1. Apariencia elegante

  2. Una gran variedad de módulos sensores

  3. Control en red mediante APP de teléfono móvil

  4. Puerta con contraseña Morse

  5. Puede cerrar ventanas automáticamente

  6. Función RFID

  7. Lenguaje C y MicroPython

3. Lista del kit

#

Imagen

Nombre

Cantidad

1

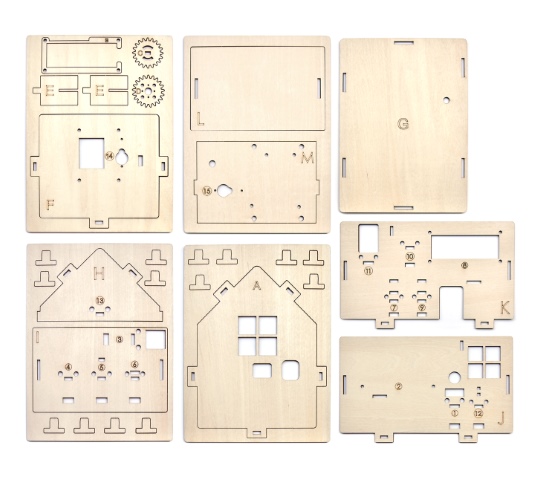

Wooden Board

1

2

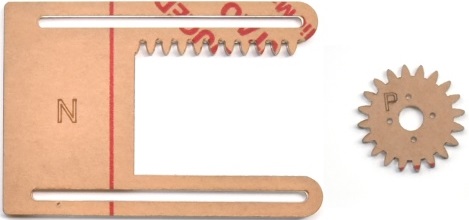

Acrylic Board

1

3

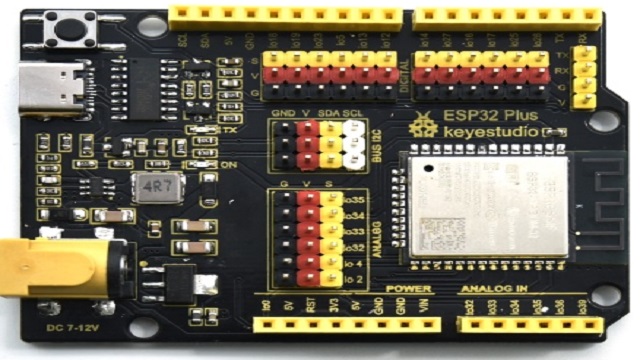

ESP32 PLUS Development Board

1

4

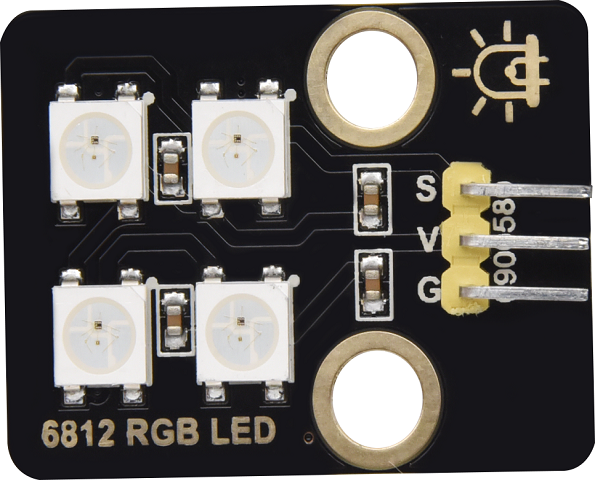

6812 RGB Module

1

5

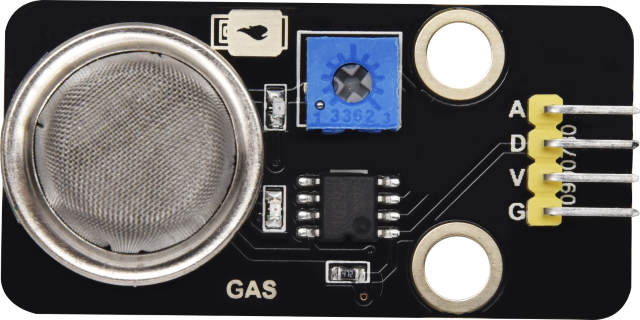

Analog Gas Sensor

1

6

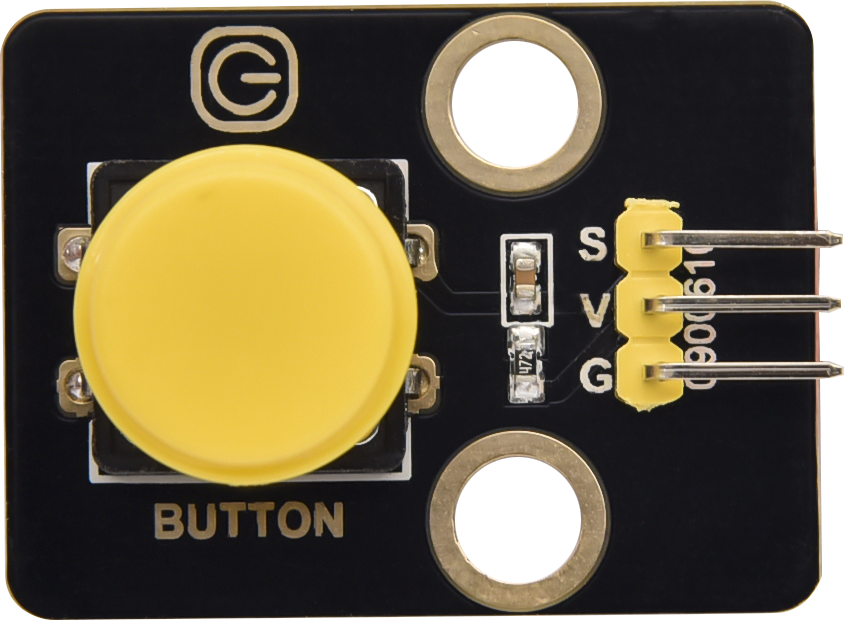

Button Module

2

7

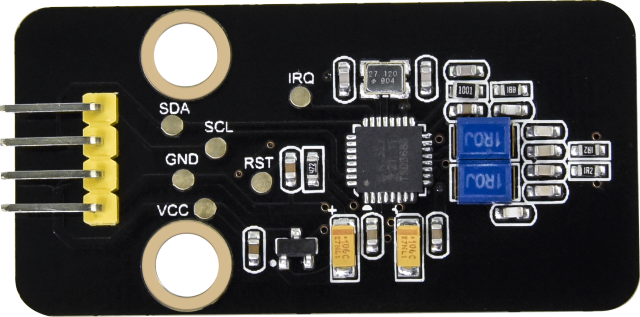

RFID Module

1

8

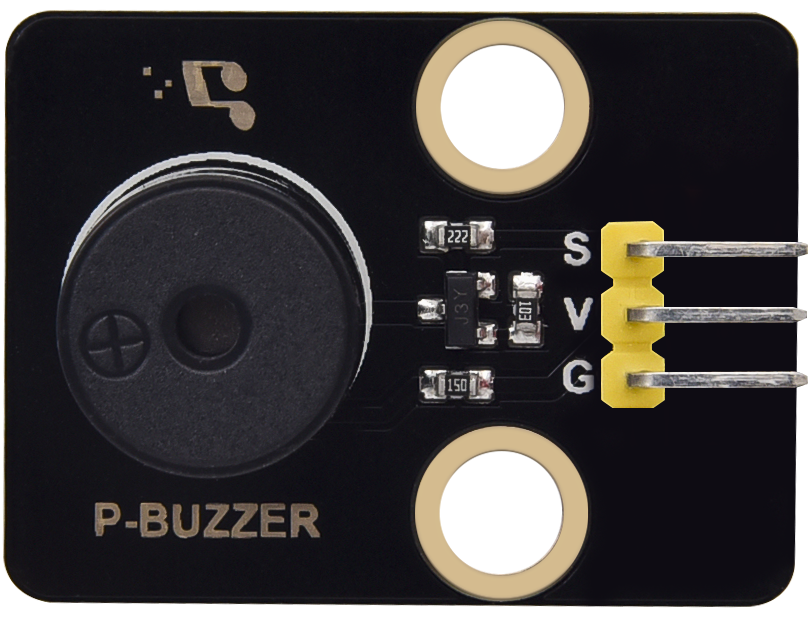

Passive Buzzer Module

1

9

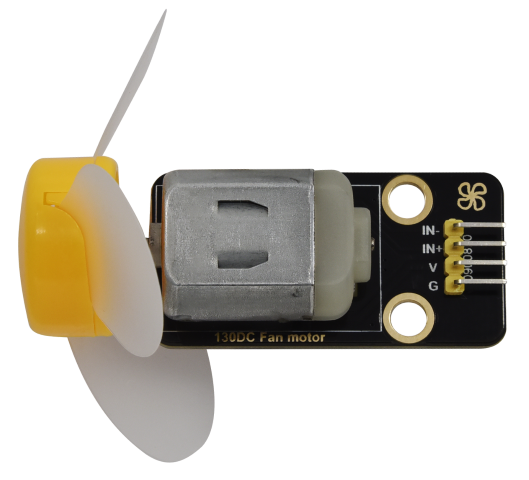

130 Motor

1

10

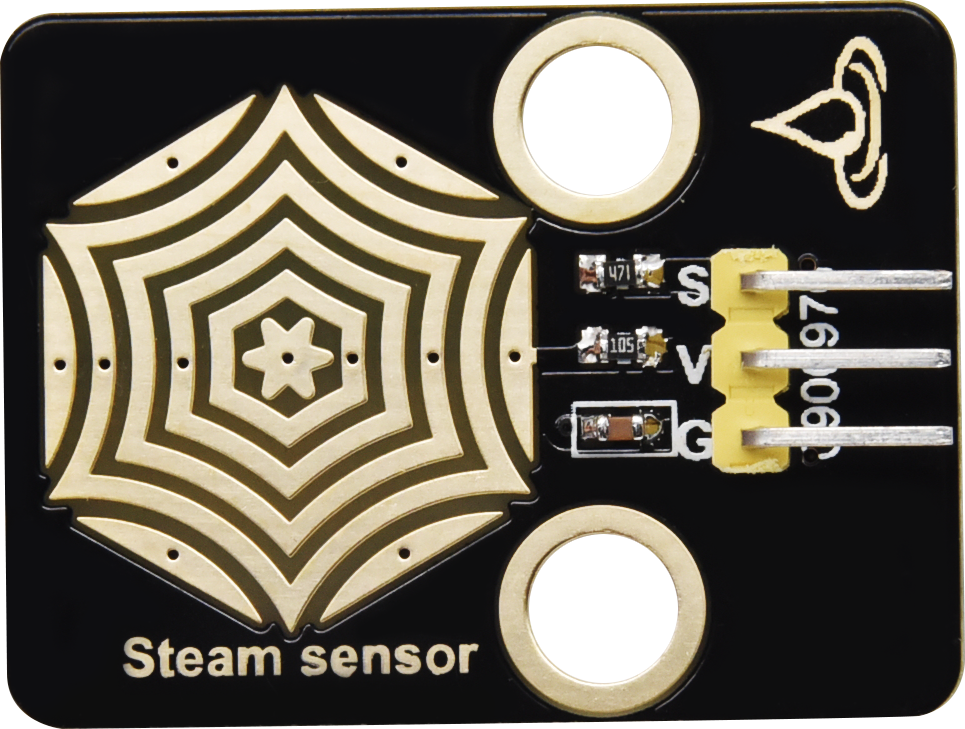

Steam Sensor

1

11

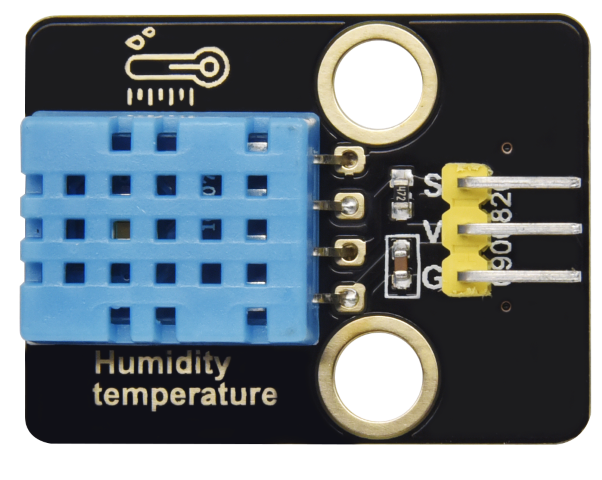

XHT11 Temperature and Humidity Sensor

1

12

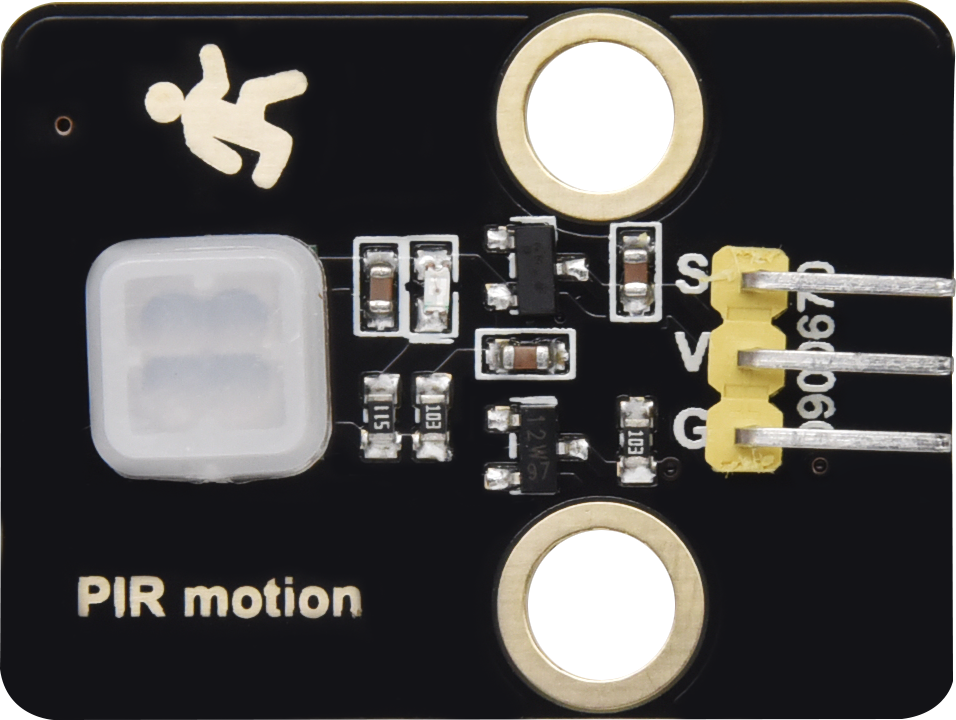

PIR Motion Sensor

1

13

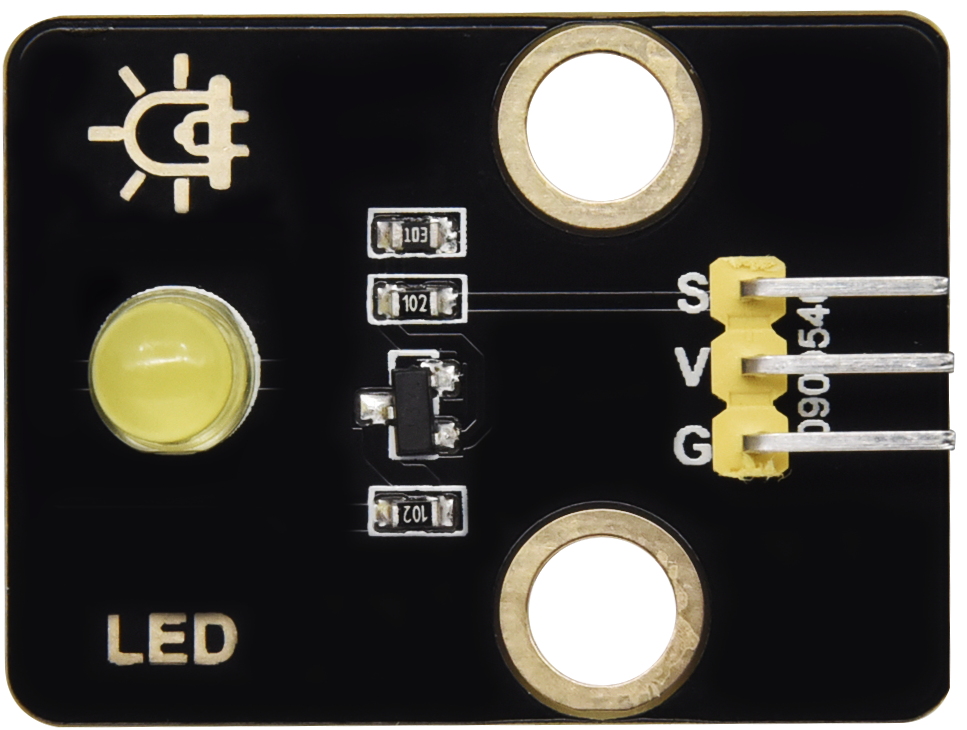

Yellow LED Module

1

14

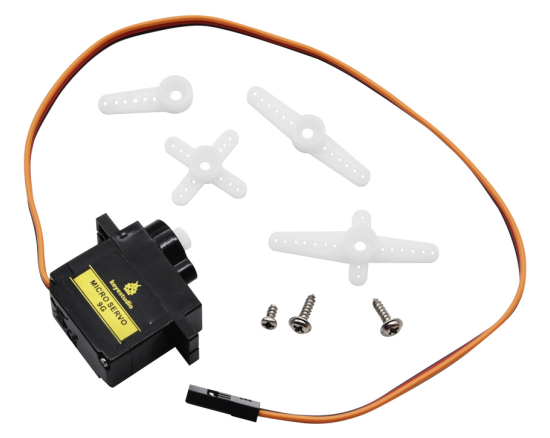

Servo

2

15

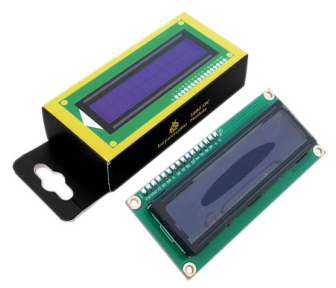

I2C1602 LCD Module

1

16


3P F-F 150 mm Dupont Wire

5

17


3P F-F 200 mm Dupont Wire

4

18


F-F 200 mm /40P/2.54 Wires

0.1 (4 strands)

19

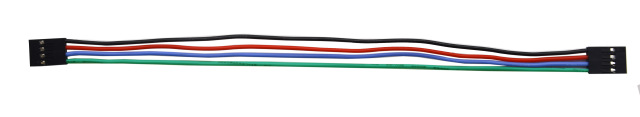

4P F-F 200 mm Splicing Dupont Wire

2

20


M1.4*6MM Round Head Screws

4

21


M1.2*4MM Round Head Screws

4

22


M3 Nickle-plated Nut(self-locking)

5

23


M4*8MM Round Head Screws

24

24

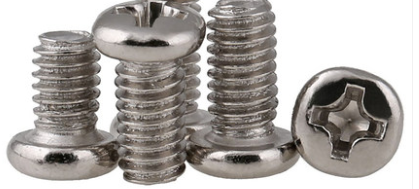

M3*6MM Round Head Screws

9

25


M3*10MM Round Head Screws

5

26


M2*12MM Round Head Screws

5

27

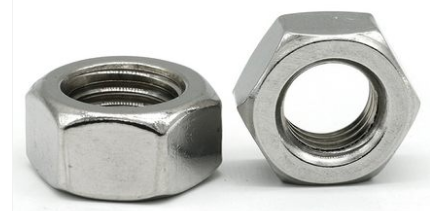

M4 Nickle-plated Nut

24

28


M3 Nickle-plated Nut

7

29


M2 Nickle-plated Nut

6

30


M3*8MM Flat Head Screws

3

31


Cross Wrench

1

32


3.0*40MM Screwdriver

1

33


2.0*40MM Screwdriver

1

34


M3*10MM Dual-pass Copper Pillar

4

35

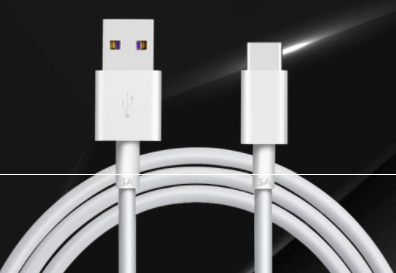

USB Cable

1

36

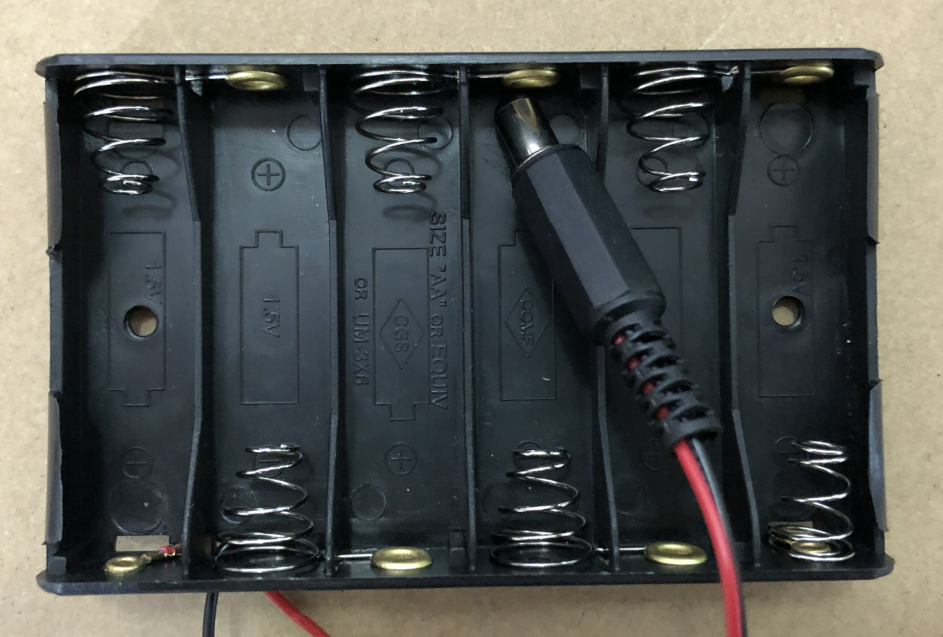

6-Slot AA Battery Holder

1

37


M3*12MM Round Head Screws

4

38

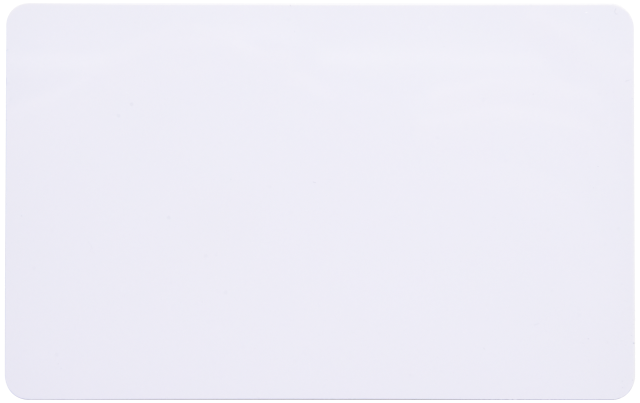

White Card

1

39

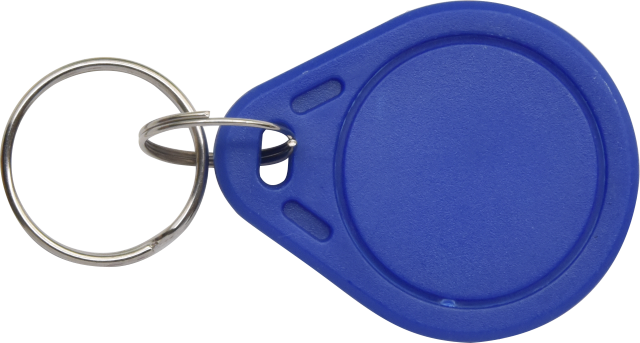

ABS RFID Key

1

4. Cómo instalar el hogar inteligente

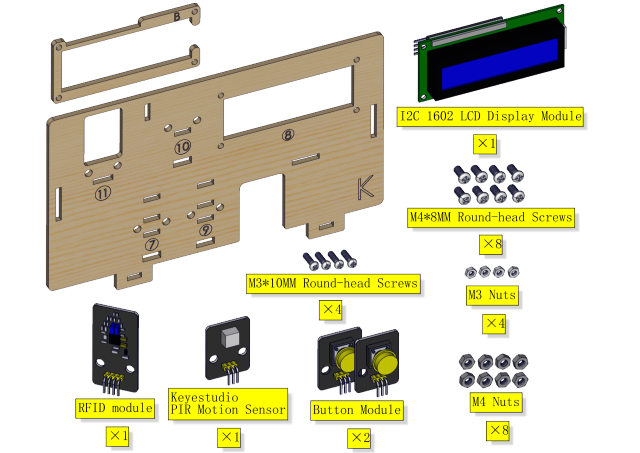

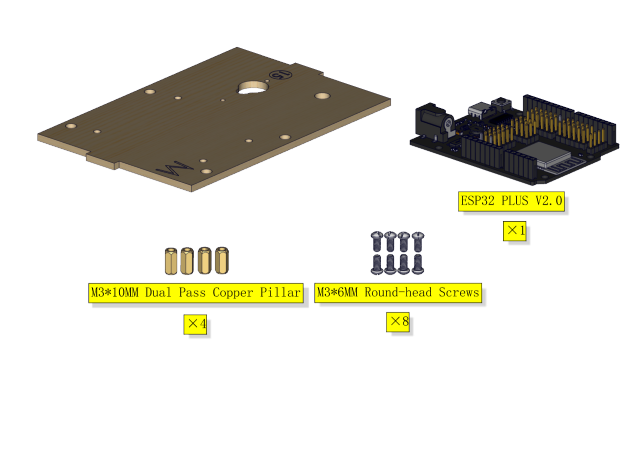

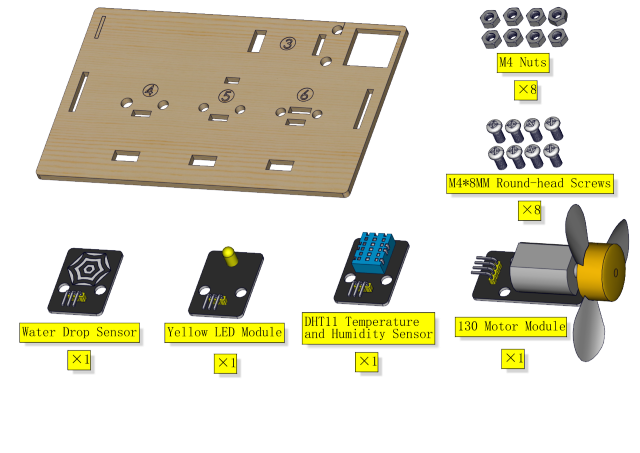

Paso 1 Componentes necesarios


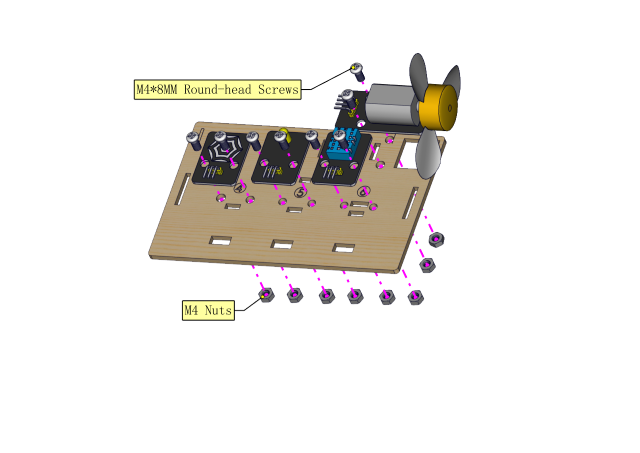

Diagrama de instalación


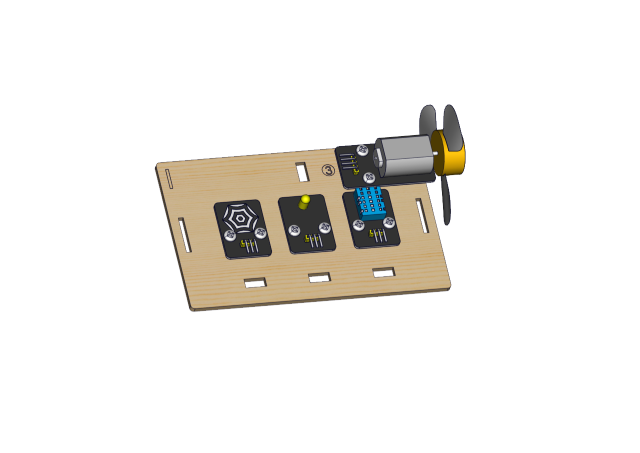

Prototipo


Paso 2

Componentes necesarios


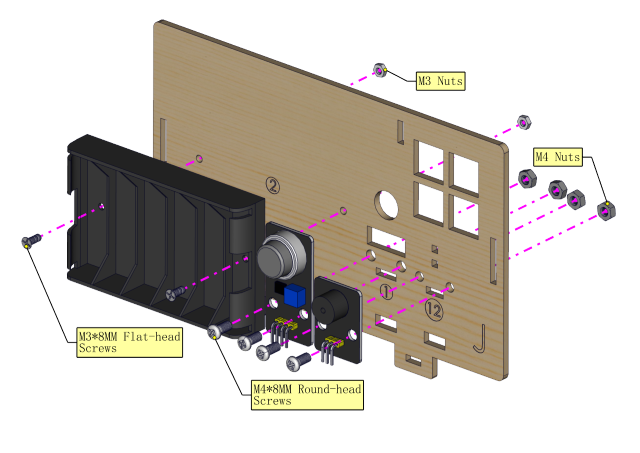

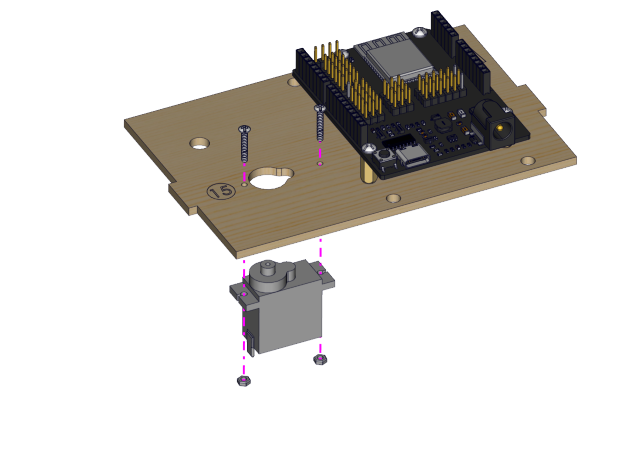

Diagrama de instalación


Prototipo


Paso 3

Componentes necesarios


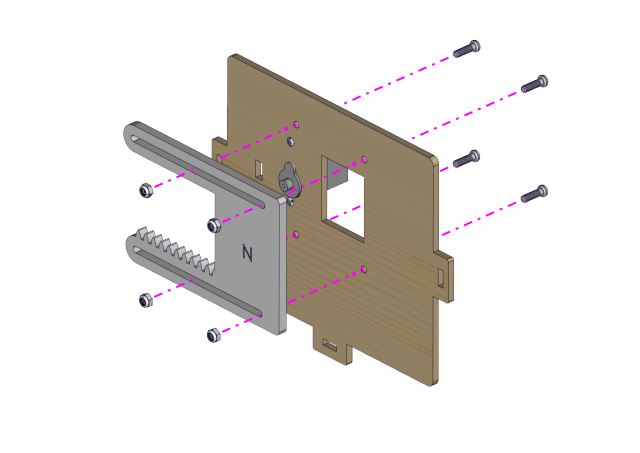

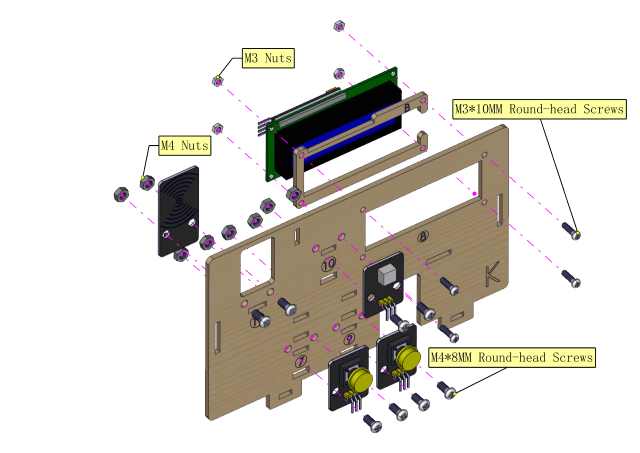

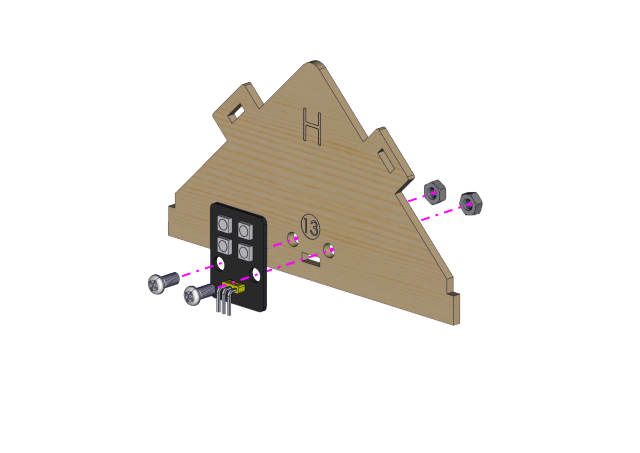

Instalación


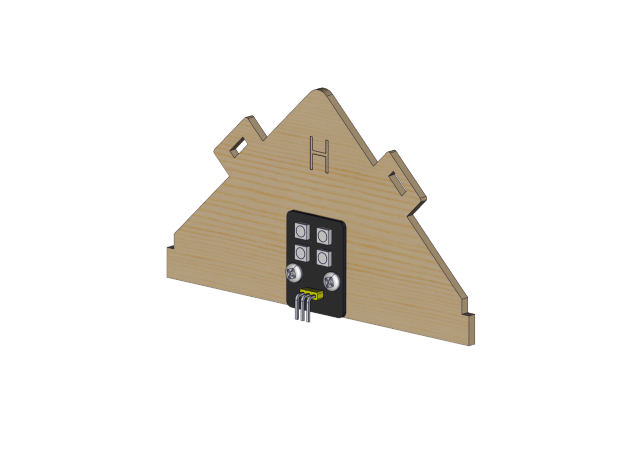

Prototipo


Paso 4

Componentes necesarios


Diagrama de instalación


Prototipo

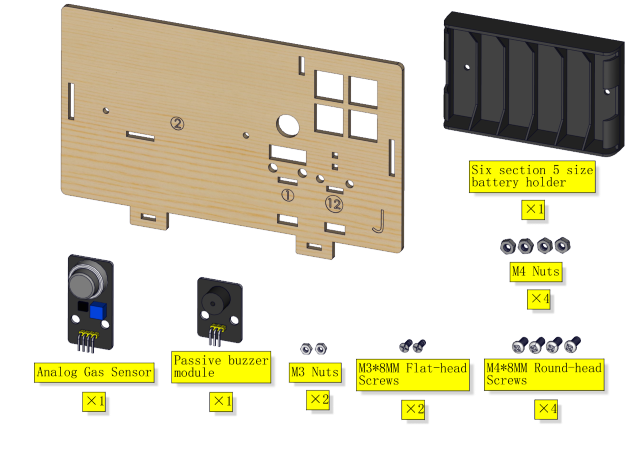

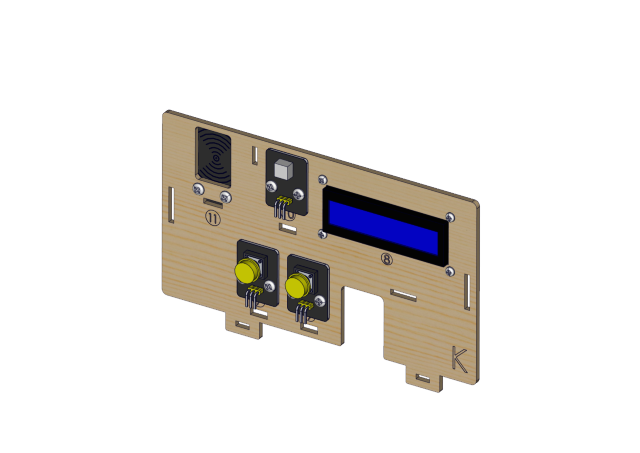

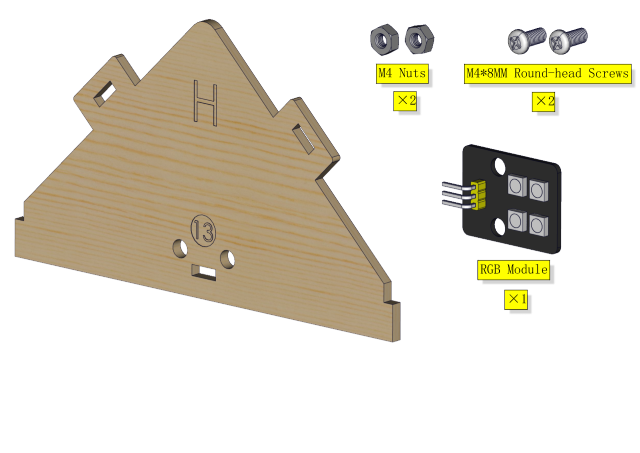

Paso 5

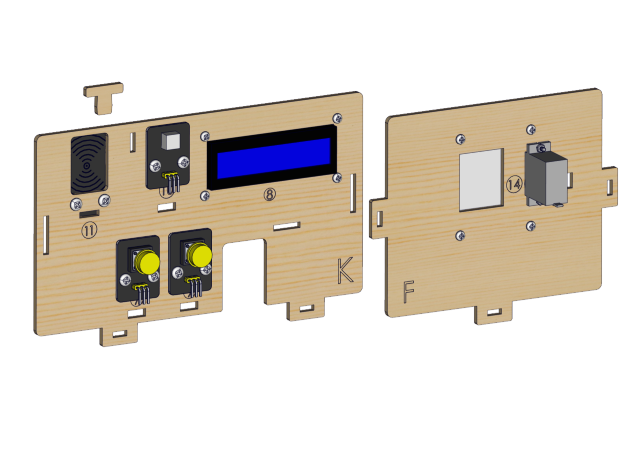

Componentes necesarios


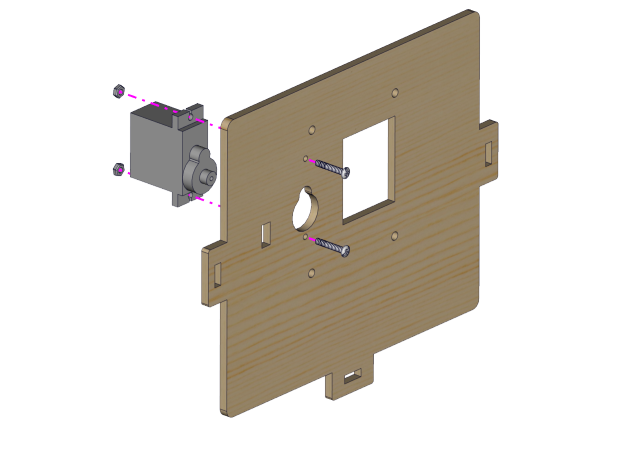

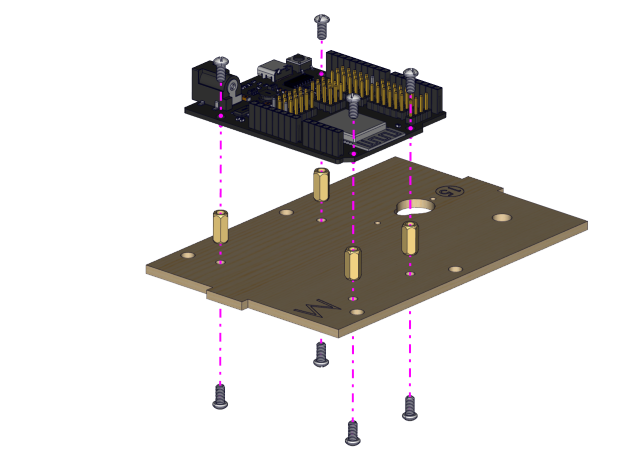

Diagrama de instalación


Prototipo


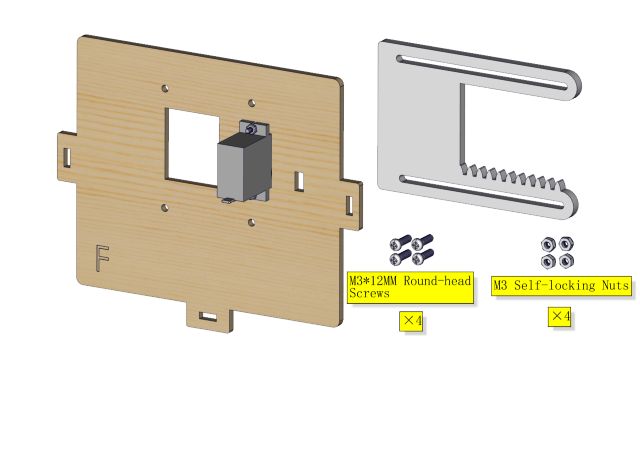

Paso 6 Componentes requeridos


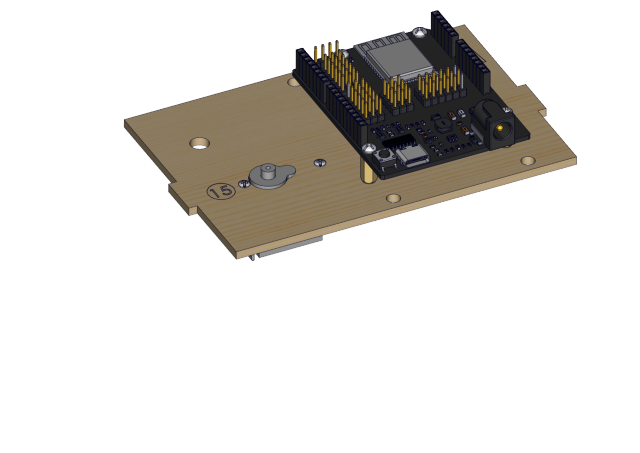

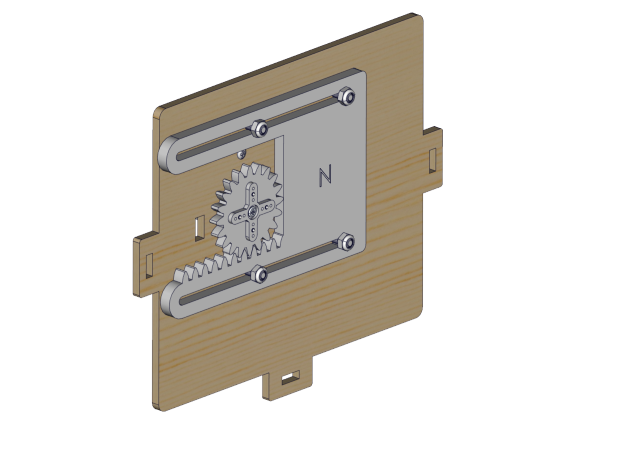

Instalación (No apriete las tuercas autoblocantes)


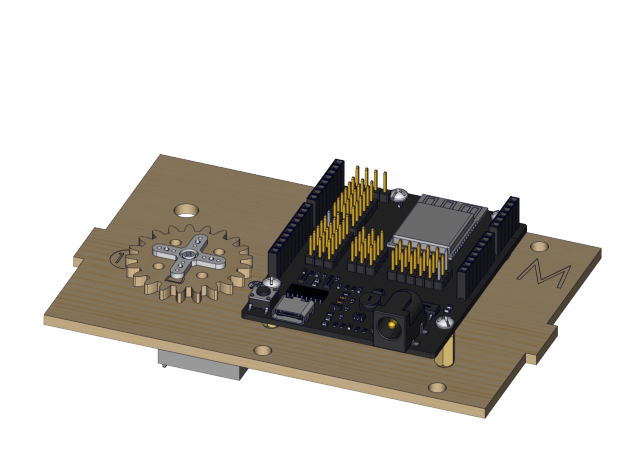

Prototipo

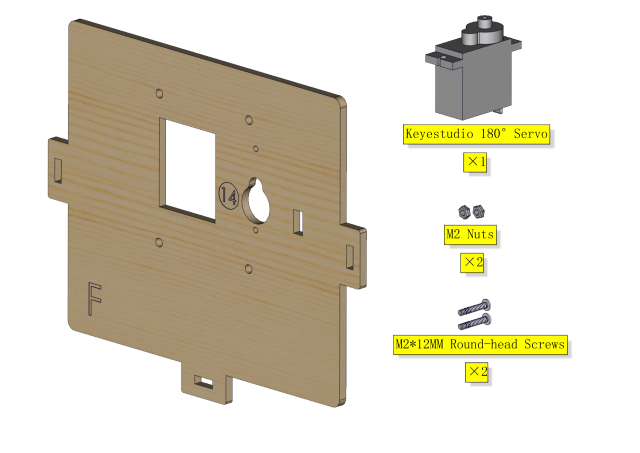

Paso 7

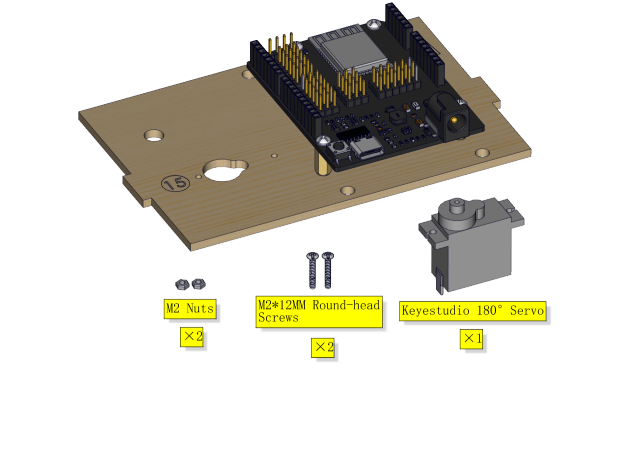

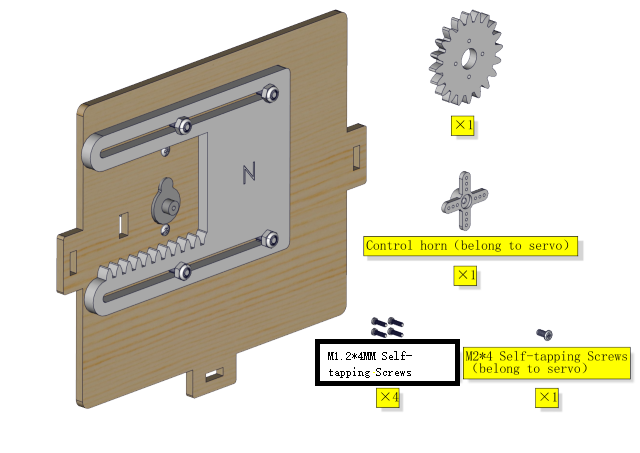

Componentes requeridos


⚠️ Nota especial: Ajuste el servomotor de la ventana a 0° antes de la instalación

Servo

PCB

Línea marrón

G

Línea roja

5V

Línea naranja

GPIO5

⚠️ Recordatorio especial: Se pueden elegir libremente los dos métodos siguientes según su propia situación.

Método 1:Código Arduino

⚠️ Nota especial: Antes de escribir el código y subirlo, debe instalar el Arduino IDE, por favor vaya al enlace: 5. Arduino Tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Arduino/arduino.html>__\ ,y luego vea la parte de 5.2 Empezando con Arduino .

¿Cómo obtener el código?

En la carpeta …\Resource compression package\arduino Code , abra el archivo Initialization-of-window-servo-angle.ino , o copie y pegue el siguiente código de prueba en el Arduino IDE.


#include <ESP32Servo.h>
Servo myservo;
#define servoPin 5

void setup() {
  myservo.attach(servoPin,500,2500);
  myservo.write(0);
  delay(300);
  myservo.write(90);
  delay(300);
  myservo.write(0);
  delay(300);
}

void loop() {
  // put your main code here, to run repeatedly:
}

Método 2:Código MicroPython

⚠️ Nota especial: Antes de escribir el código y subirlo, debe instalar el IDE de MicroPython, por favor vaya al enlace: 6. Python tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Python/Python.html>__, y luego vea la parte de 6.2 Empezando con Thonny .

¿Cómo obtener el código?

En la carpeta …\Resource compression package\MicroPython Code , abra el archivo Initialization-of-window-servo-angle.py , o copie y pegue el siguiente código de prueba en el IDE Thonny.


from machine import Pin, PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

'''
The duty cycle corresponding to the angle
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

pwm.duty(angle_0)
time.sleep(1)
pwm.duty(angle_90)
time.sleep(1)
pwm.duty(angle_0)
time.sleep(1)

# while True:

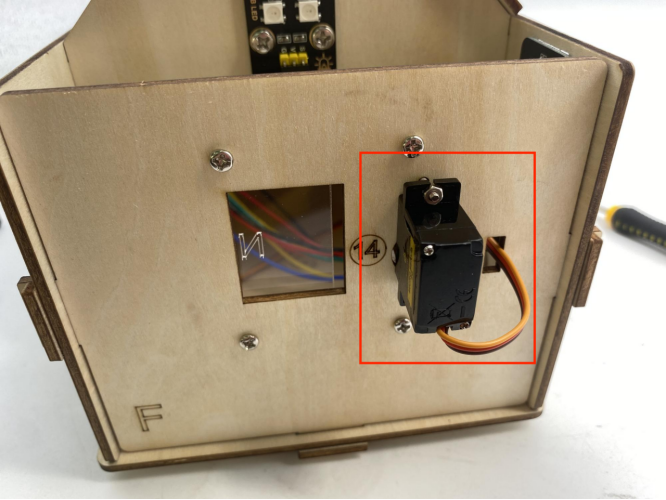

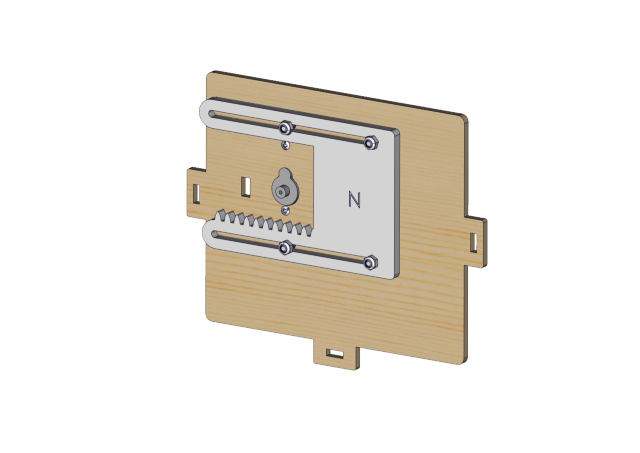

Después de ajustar el ángulo del servomotor de la ventana a 0°, proceda a la instalación como se muestra en la siguiente imagen)

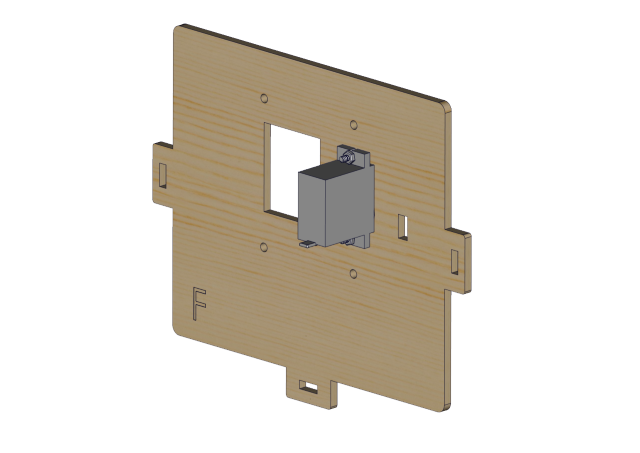

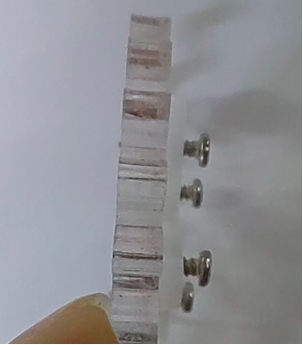

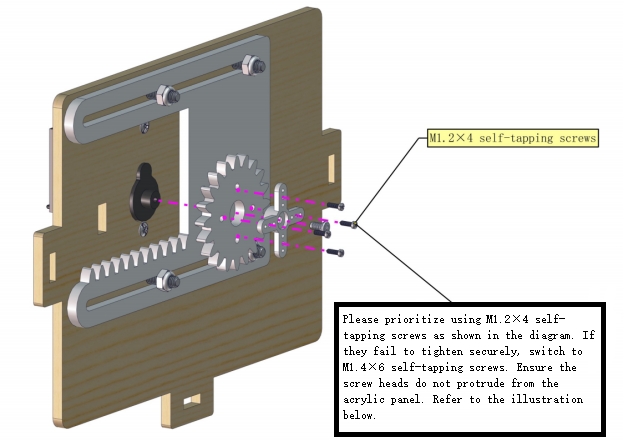

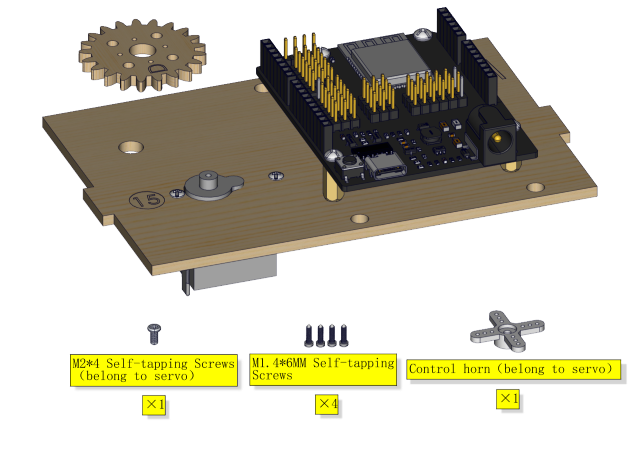

Instale tornillos autorroscantes M1.4*6MM como se muestra a continuación


Prototipo


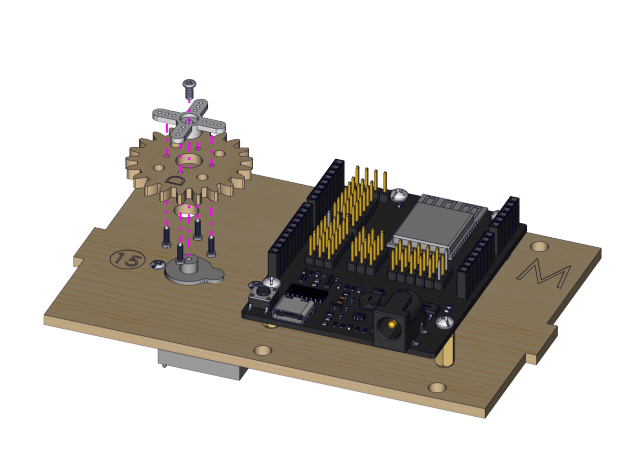

Paso 8

Componentes requeridos


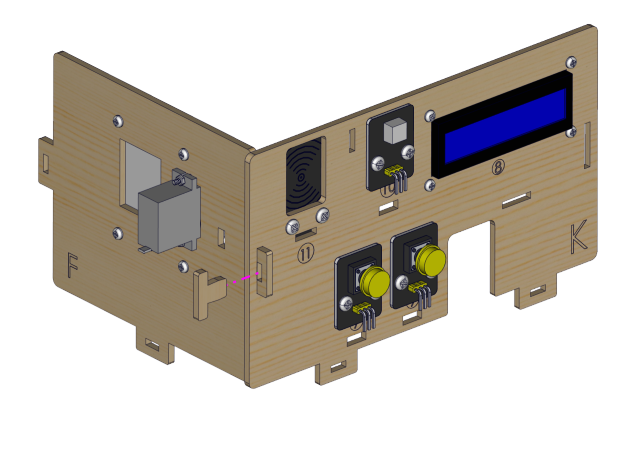

Diagrama de instalación


Prototipo


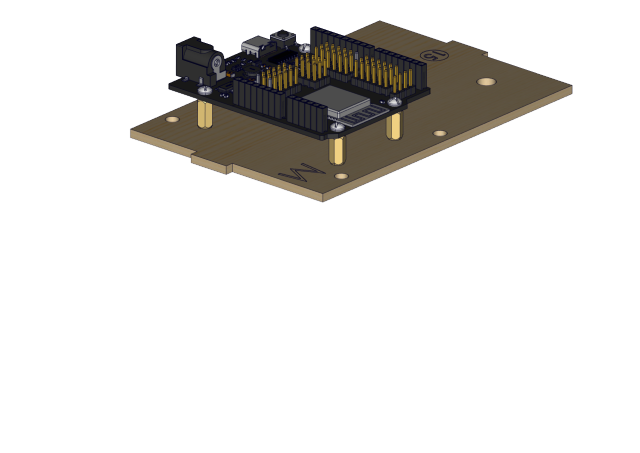

Paso 9

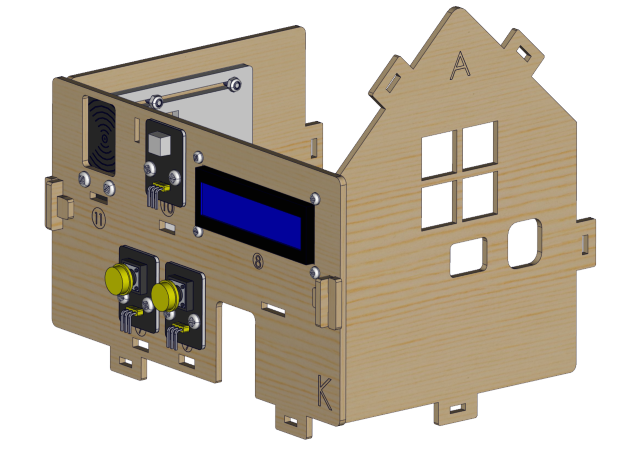

Componentes requeridos


Diagrama de instalación


Prototipo


Paso 10 Componentes requeridos


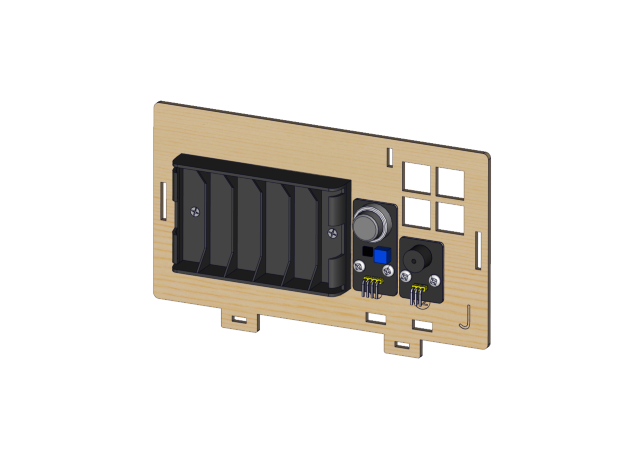

Diagrama de instalación


Prototipo


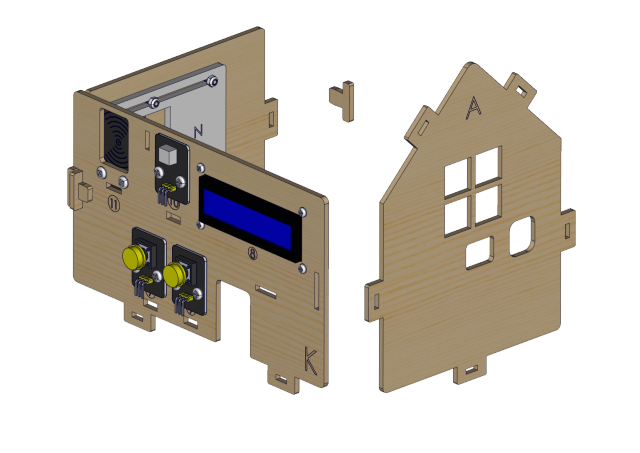

Paso 11

Componentes requeridos


Diagrama de instalación


Prototipo


Paso 12

Componentes requeridos


Diagrama de instalación


Prototipo


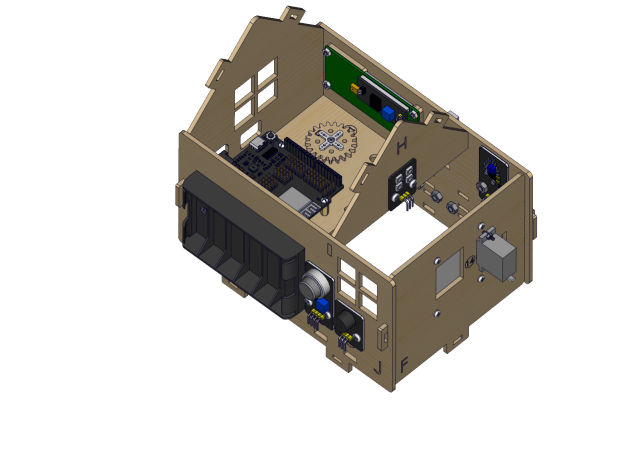

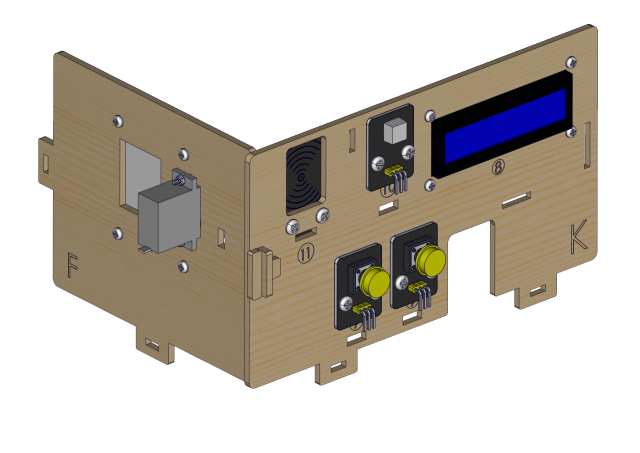

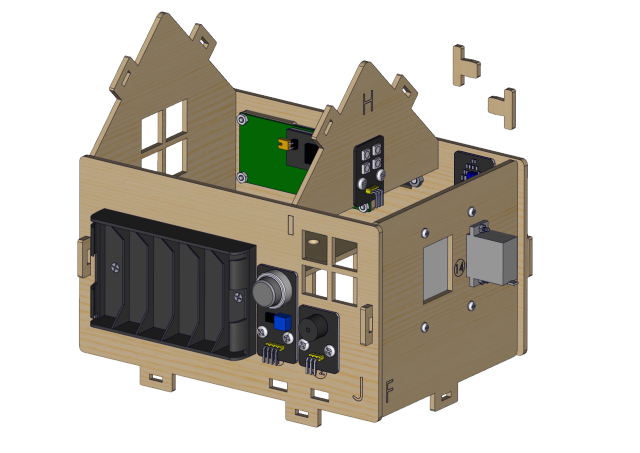

Paso 13

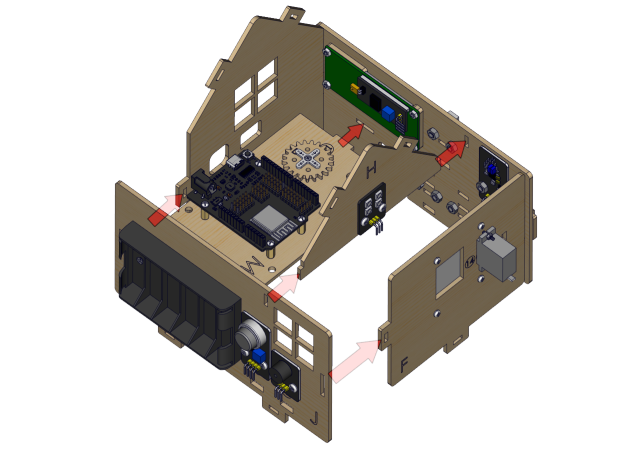

Componentes requeridos


Diagrama de instalación


Prototipo


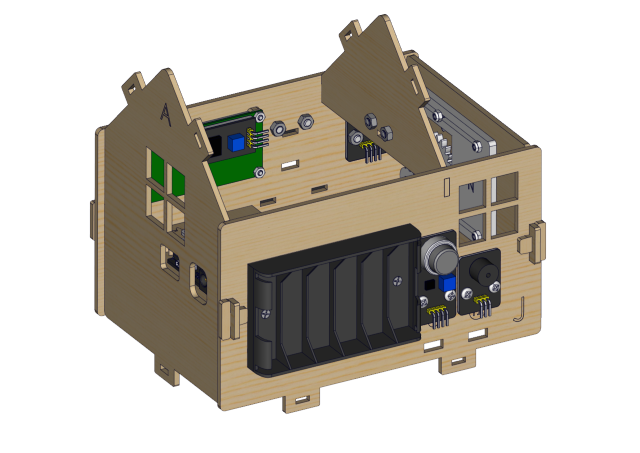

Paso 14

Componentes requeridos


Diagrama de instalación


Prototipo


Paso 15

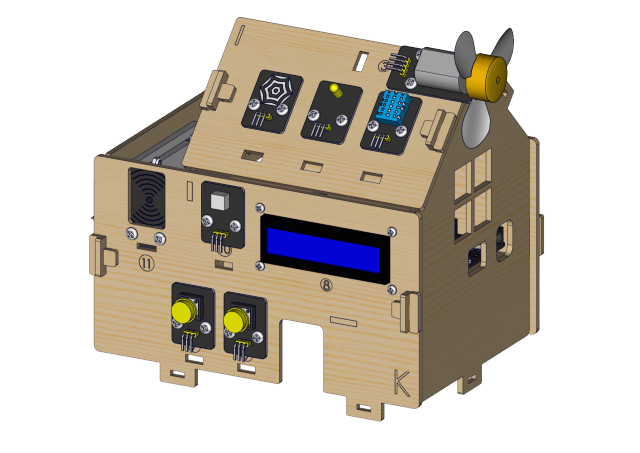

Componentes requeridos


Diagrama de instalación


Prototipo


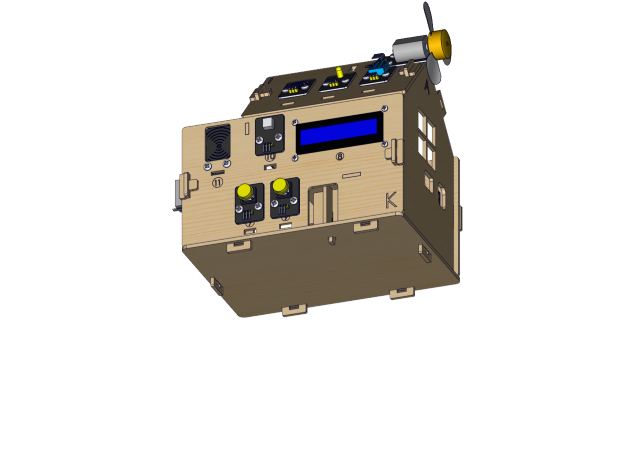

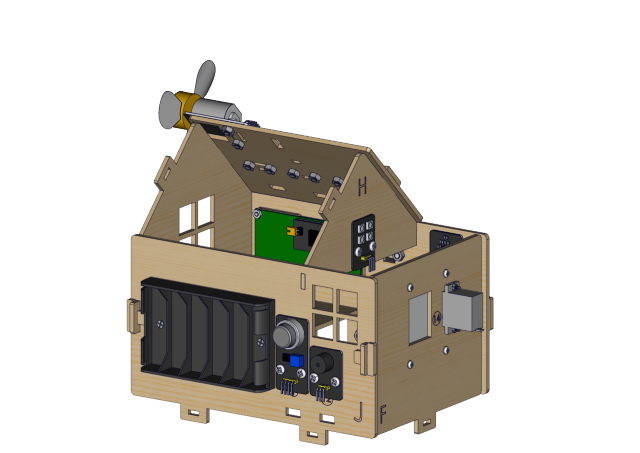

Paso 16

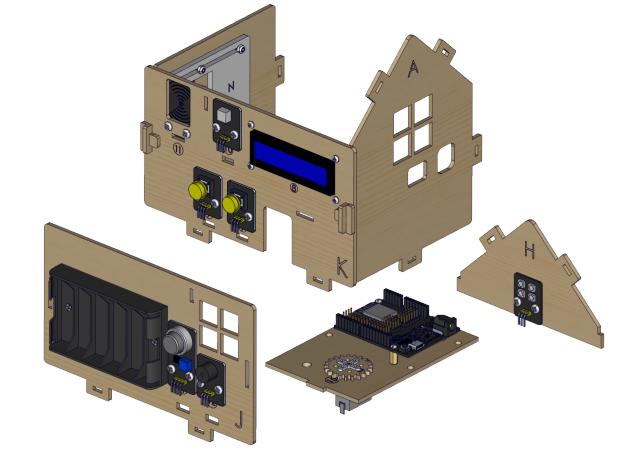

Componentes requeridos


Diagrama de instalación


Prototipo


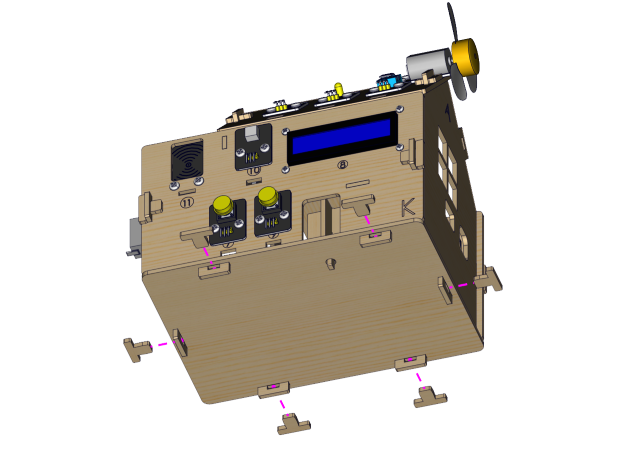

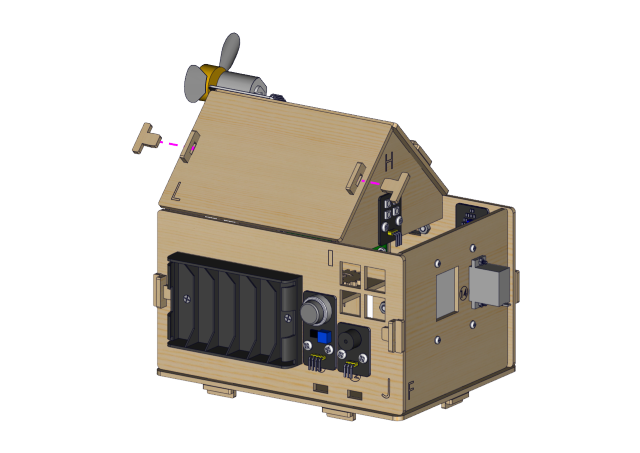

Paso 17

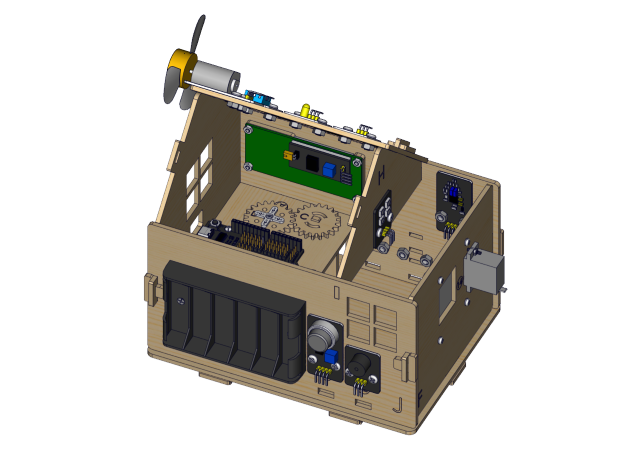

Componentes requeridos


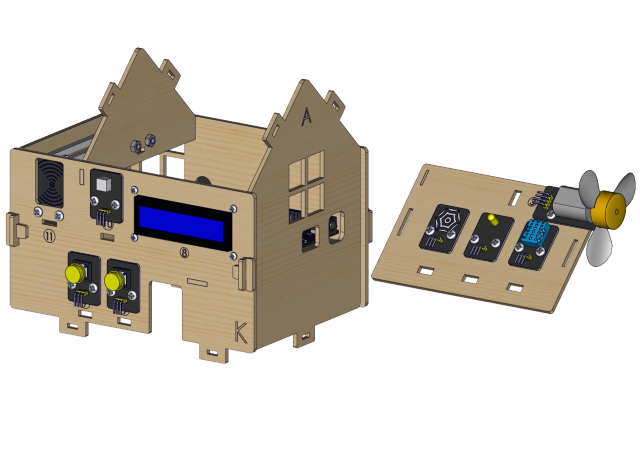

Diagrama de instalación


Prototipo


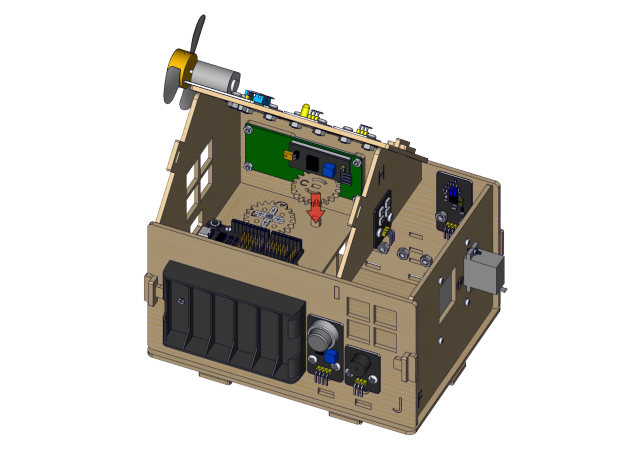

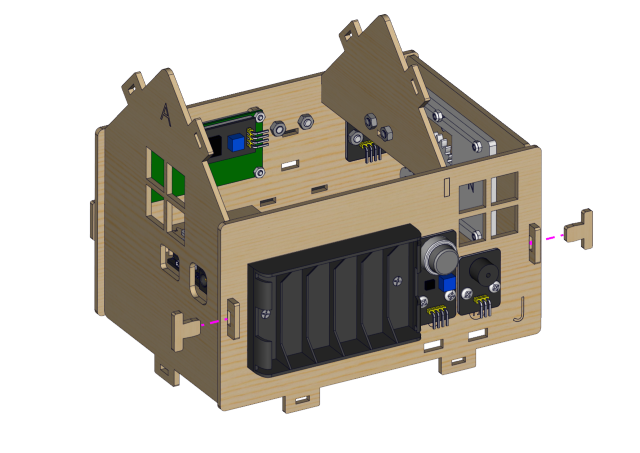

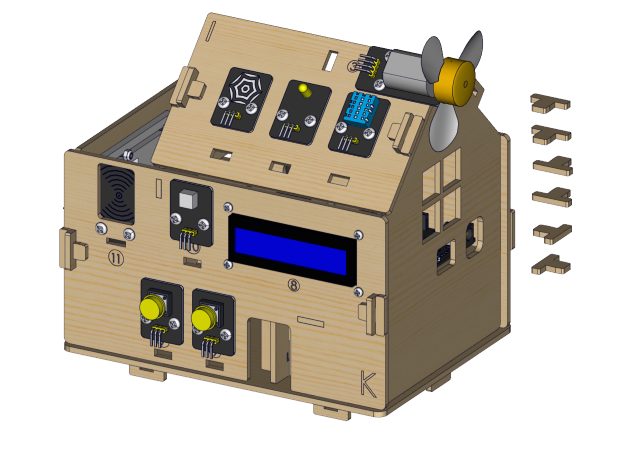

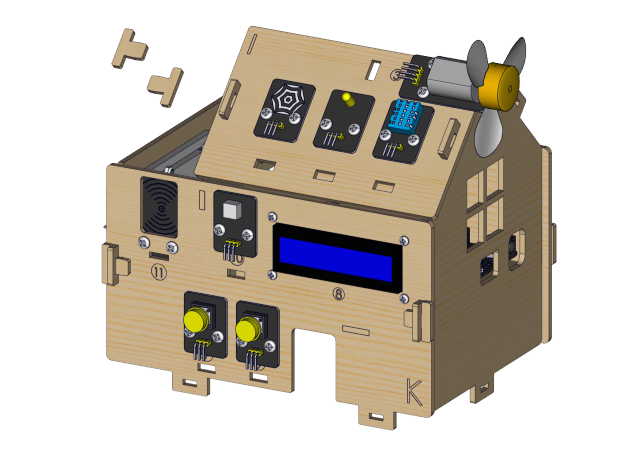

Paso 18

Componentes requeridos


Diagrama de instalación


Prototipo


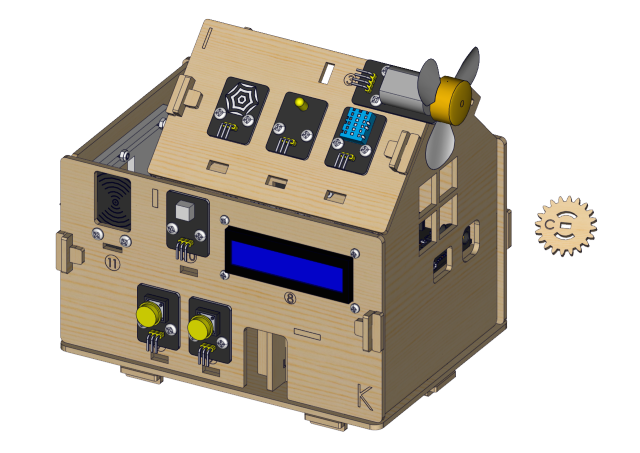

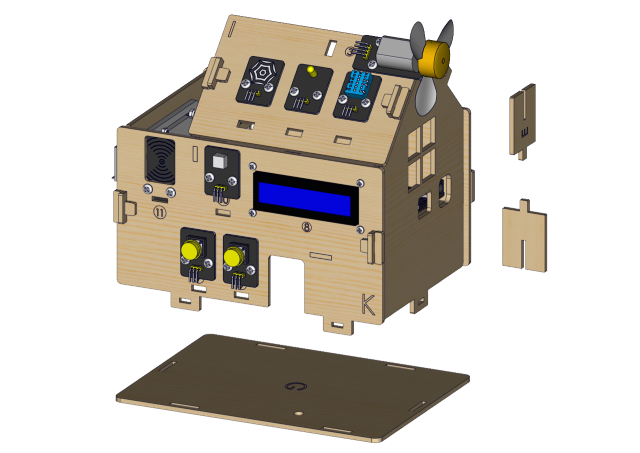

Paso 19

Componentes requeridos


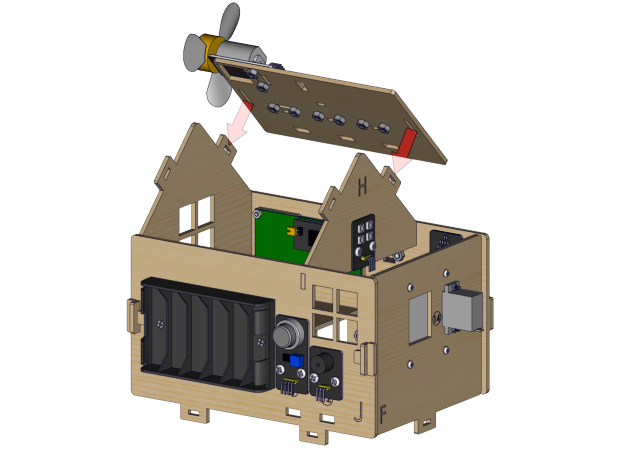

Diagrama de instalación


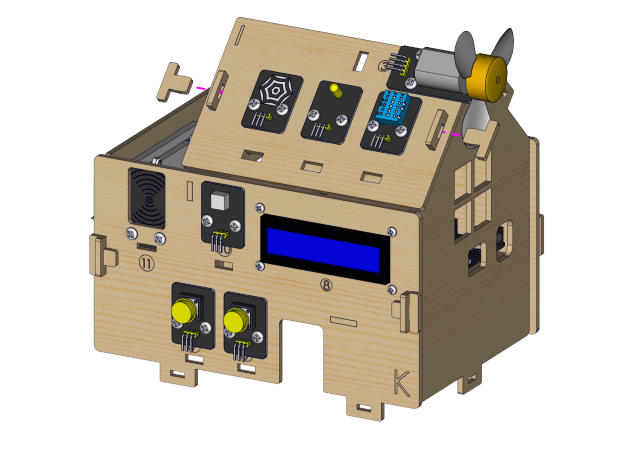

Prototipo

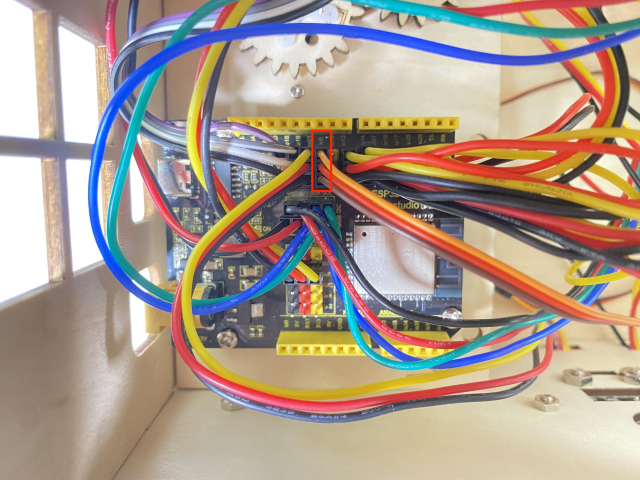

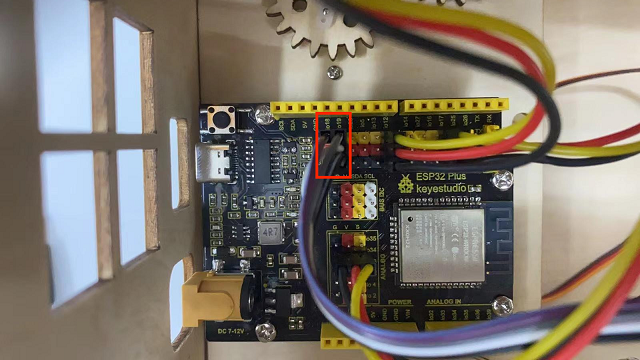

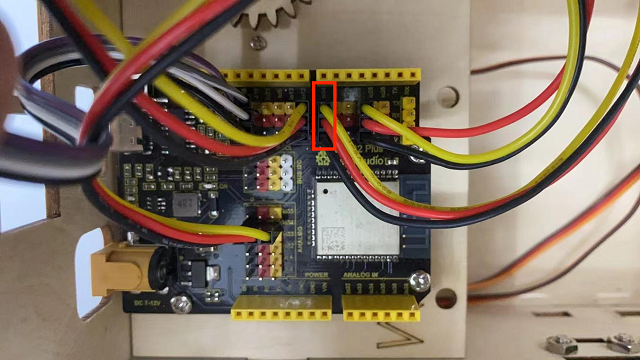

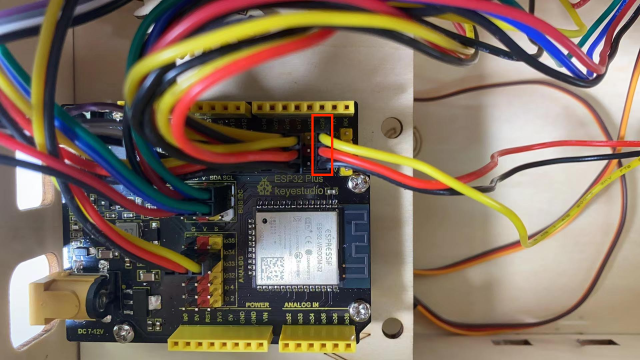

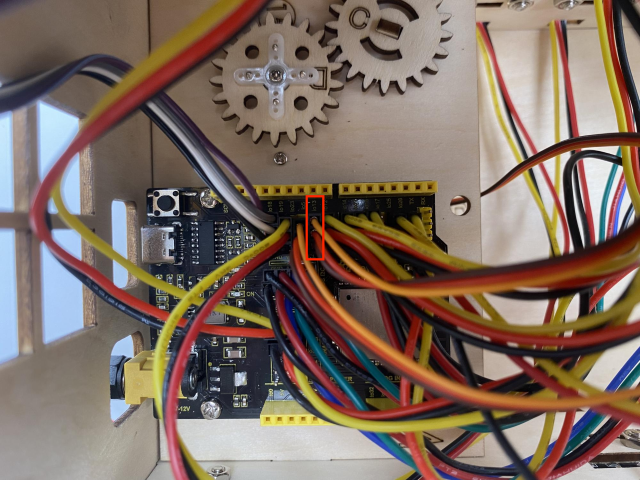

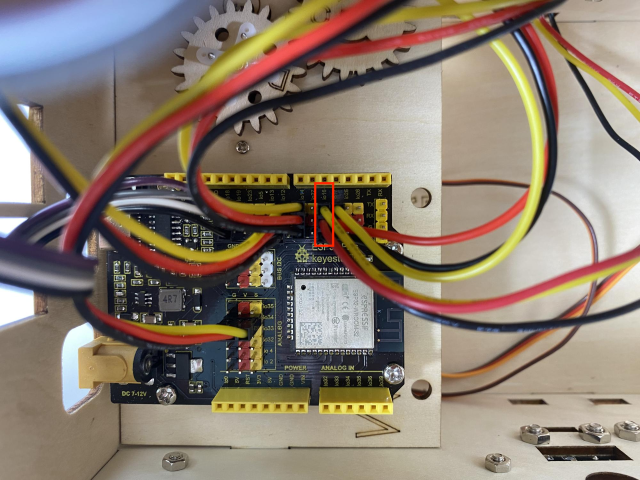

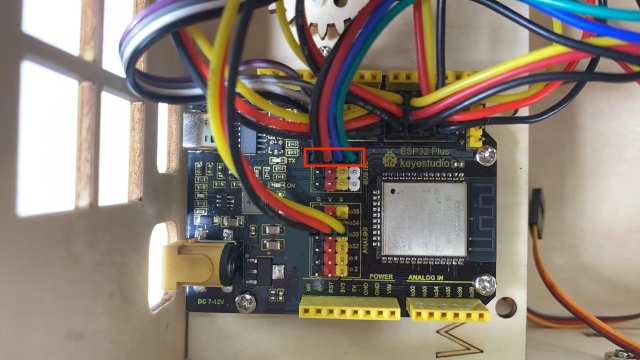

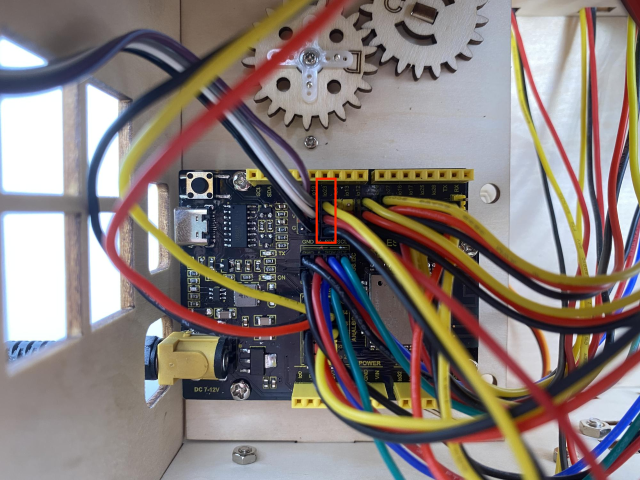

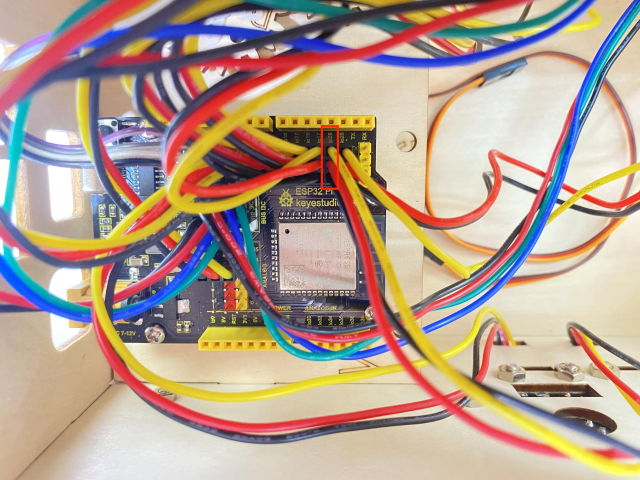

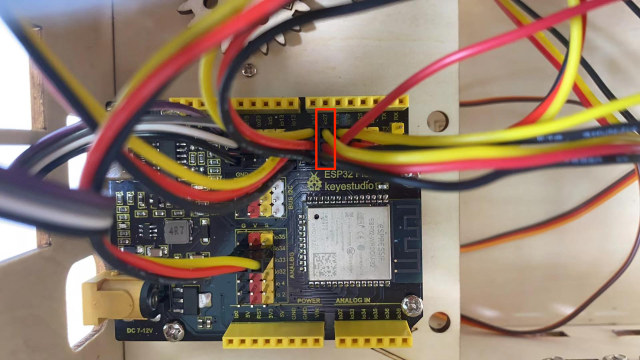

Parte de cableado

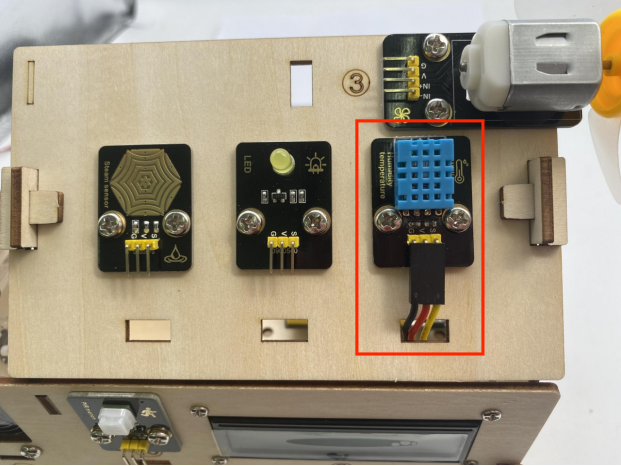

temperatura y humedad a io17

Línea de conexión 3P usando cable corto: 15 cm

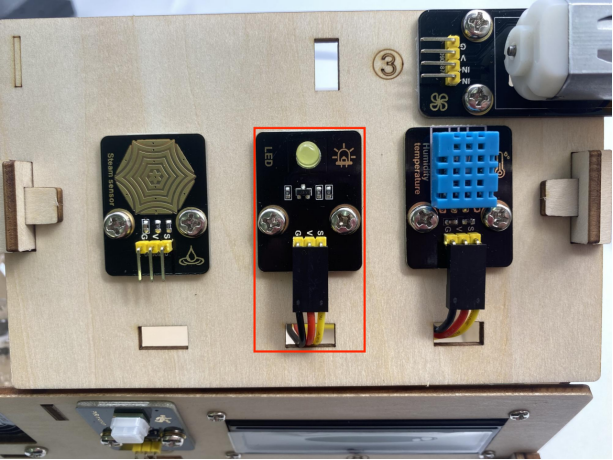

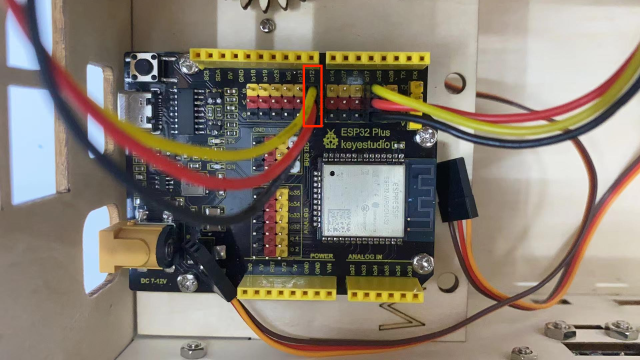

módulo LED amarillo a io12 image101

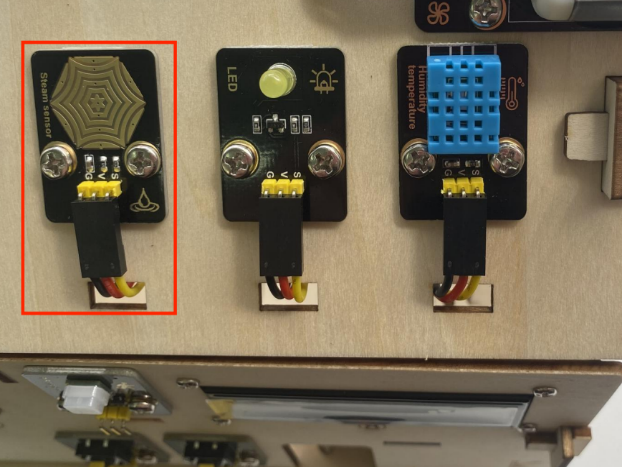

steam sensor al io34

3P connection line using short: 15cm

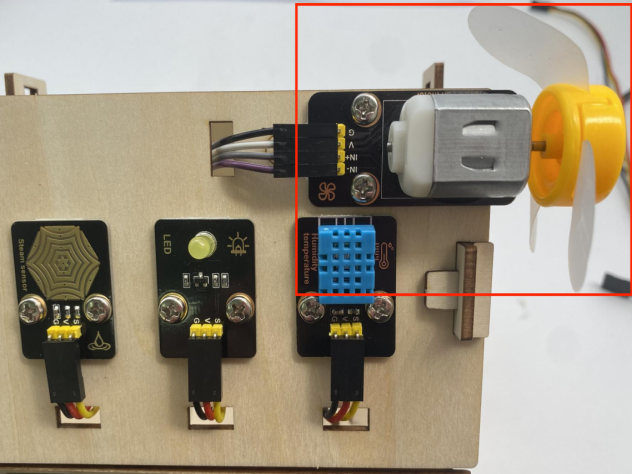

fan (IN- a io18, IN+ a io19)

Dupont wires used: 4 dupont wires distribuidos

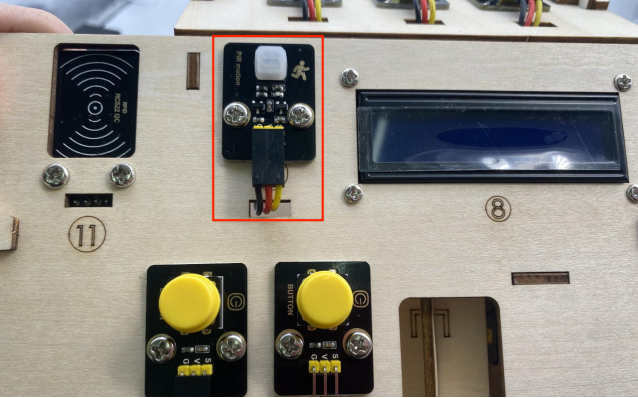

PIR motion sensor al io14

3P connection line using short: 15cm

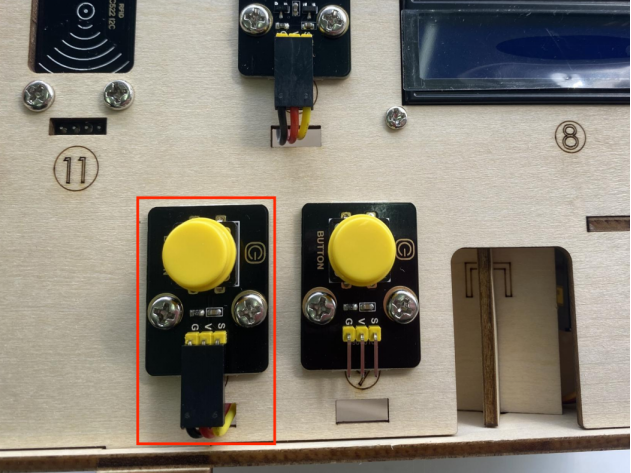

left button module al io16

3P connection line using long wire: 20cm

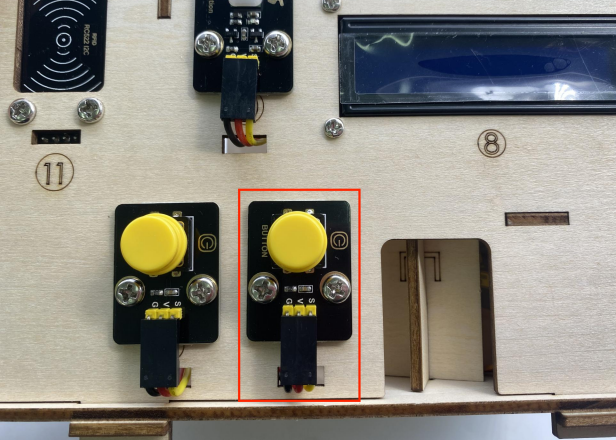

right button module al io27

3P connection line using long wire: 20cm

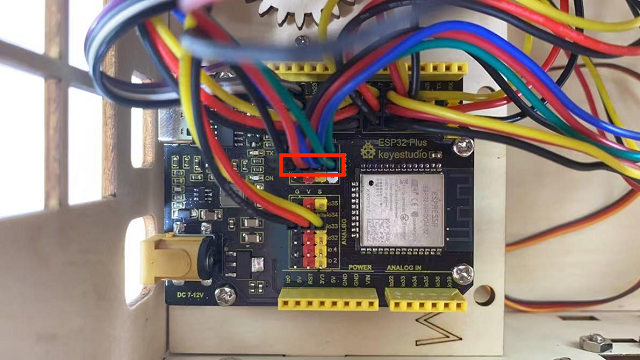

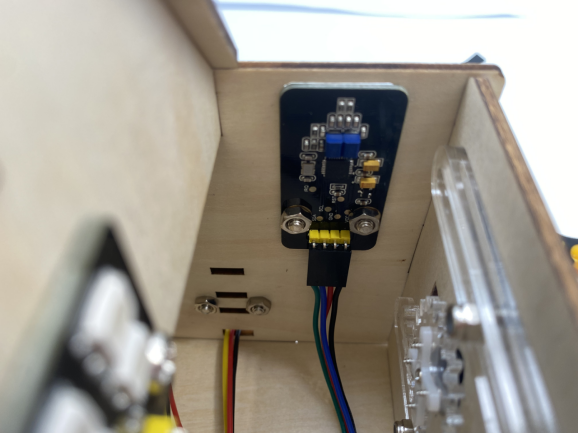

RFID module al IIC

The 4P merged line

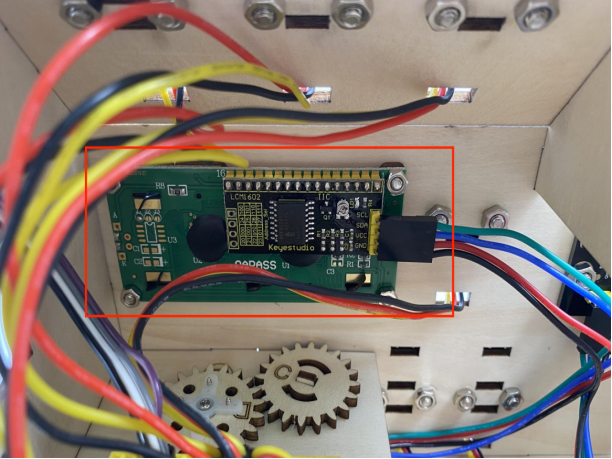

LCD1602 display al IIC

The 4P merged line

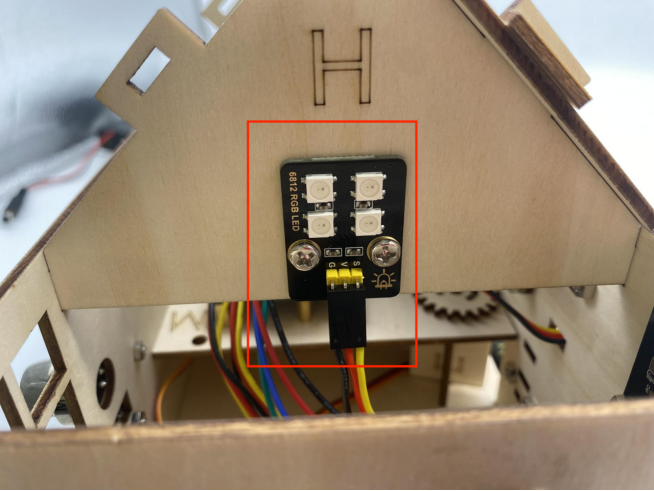

6812RGB LED al io26

3P connection line using short: 15cm

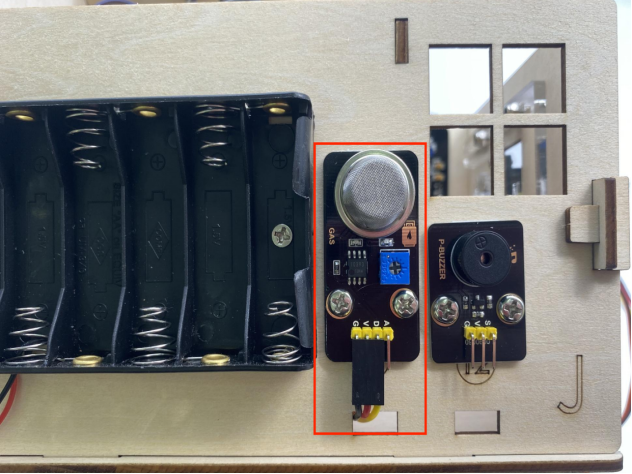

gas sensor al io23

3P connection line using long wire: 20cm

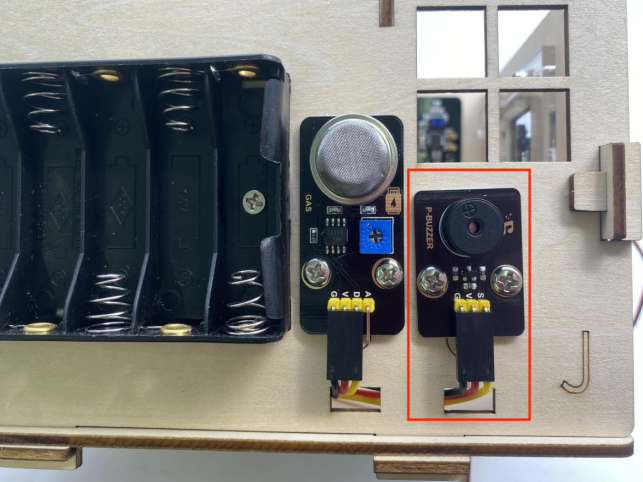

buzzer sensor al io25

3P connection line using long wire: 20cm

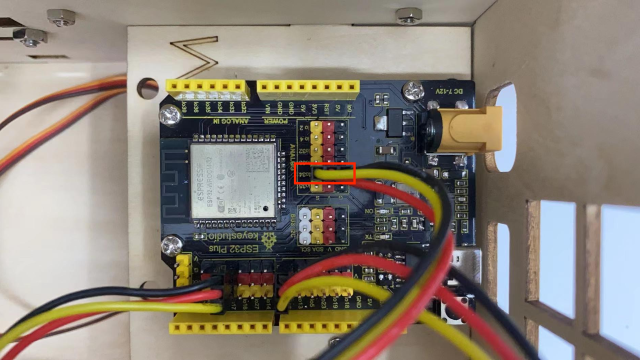

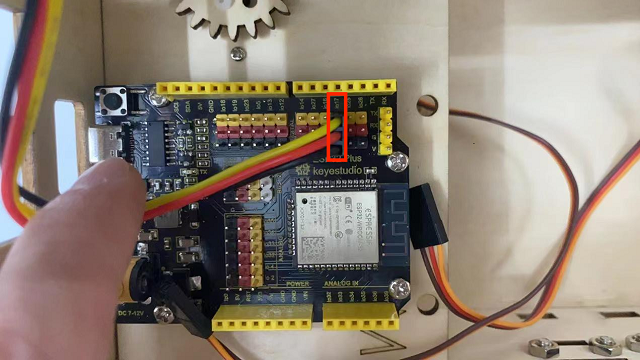

servo controlling windows al io5



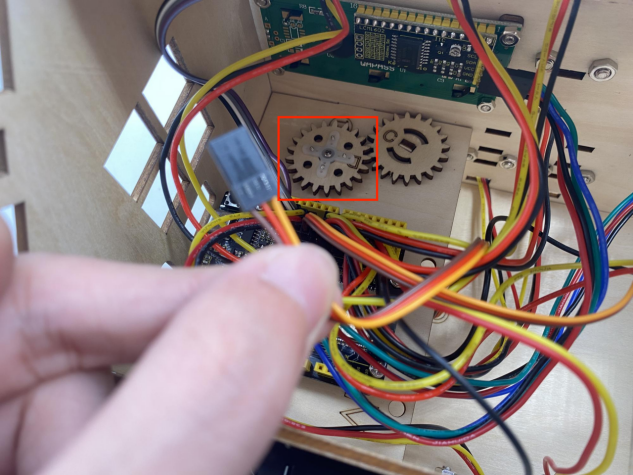

servo controlling doors al io13

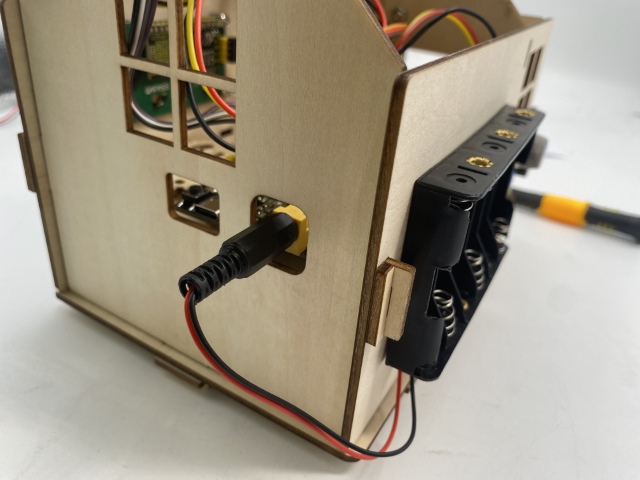

Cableado de alimentación


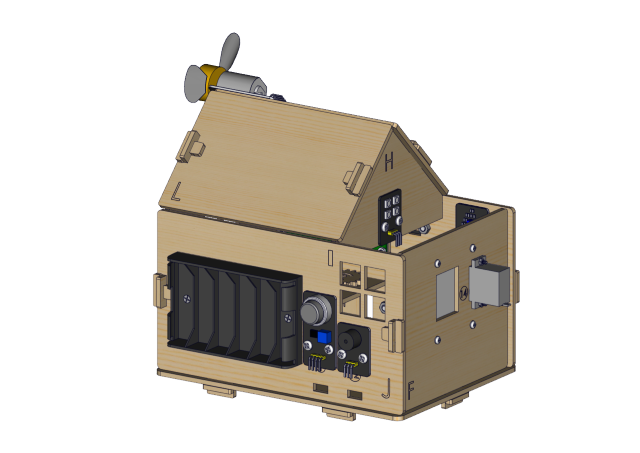

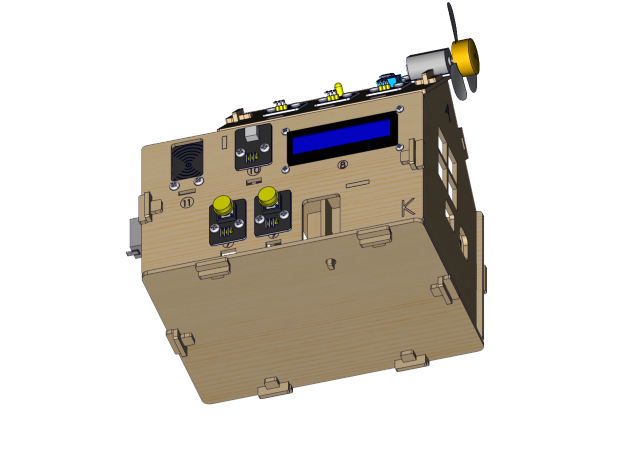

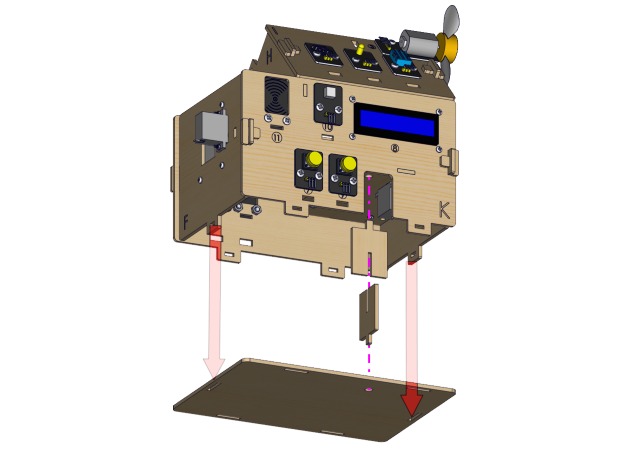

Paso 20

Componentes requeridos


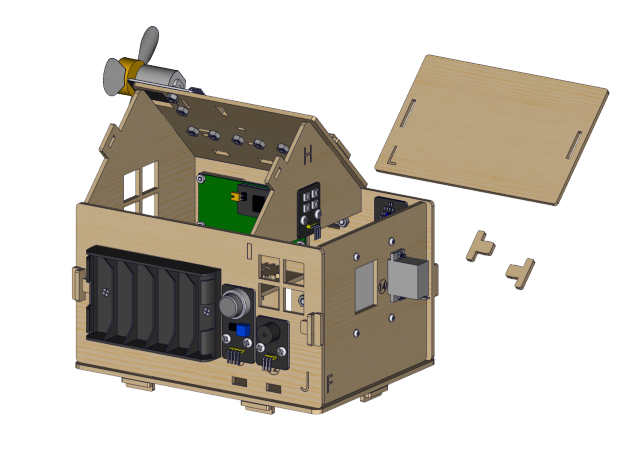

Diagrama de instalación


Prototipo
