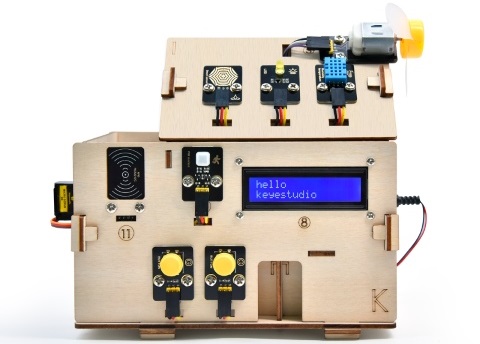

Keyestudio IoT Smart Home Kit for ESP32


1. Description

Avec le développement rapide d’Internet, divers appareils intelligents s’intègrent progressivement à notre quotidien. Par exemple, nous pouvons utiliser la technologie RFID pour ouvrir les portes. De plus, la cuisine est équipée d’une alarme de détection de gaz qui alerte en cas de présence de gaz dangereux ou de forte fumée. Lorsqu’elle détecte la pluie, elle peut ranger automatiquement le linge et fermer les fenêtres. Toutes sortes d’appareils électriques peuvent être contrôlés par téléphone portable : éclairage, ventilateurs, climatisation, etc.

Dans ce contexte, nous souhaitons lancer ce produit pour la maison connectée, contrôlé par ESP32, qui intègre de nombreux capteurs et modules ainsi qu’une fonction réseau, vous permettant ainsi d’accéder plus facilement aux connaissances disponibles sur Internet.

2. Caractéristiques

  1. Aspect élégant

  2. Une multitude de modules de capteurs

  3. Contrôle du réseau APP pour téléphone portable

  4. Porte avec mot de passe Morse

  5. Il peut fermer automatiquement les fenêtres

  6. Fonction RFID

  7. Langage C et MicroPython

3. Liste du matériel

#


Nom

quantité

1

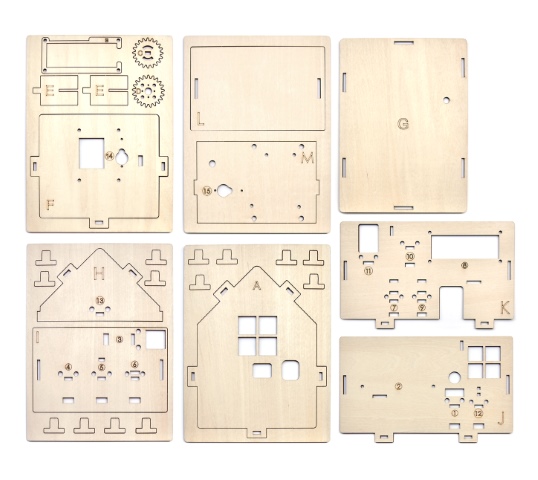

Planche en bois

1

2

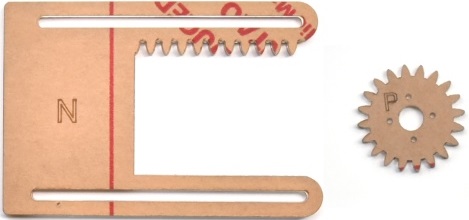

panneau acrylique

1

3

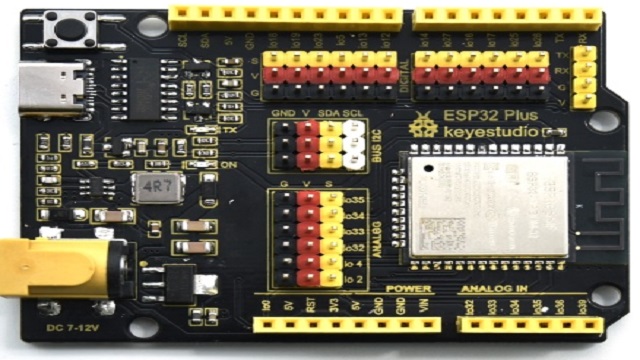

Carte de développement ESP32 PLUS

1

4

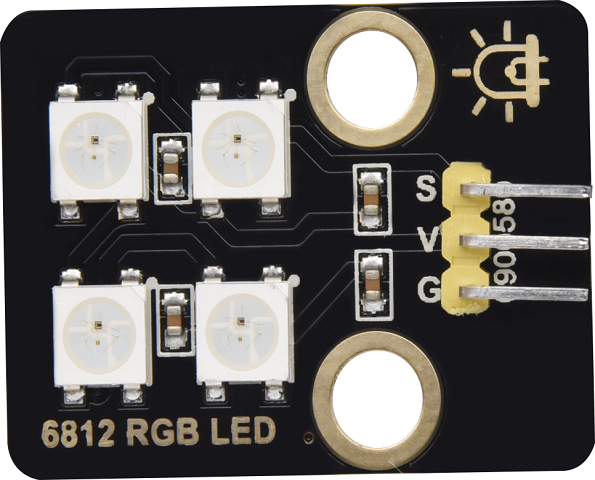

6812 RGB Module

1

5

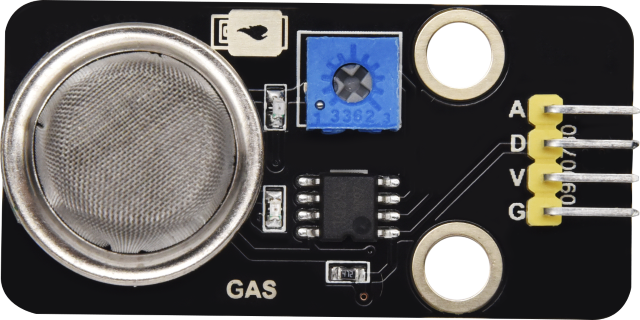

Capteur de gaz analogique

1

6

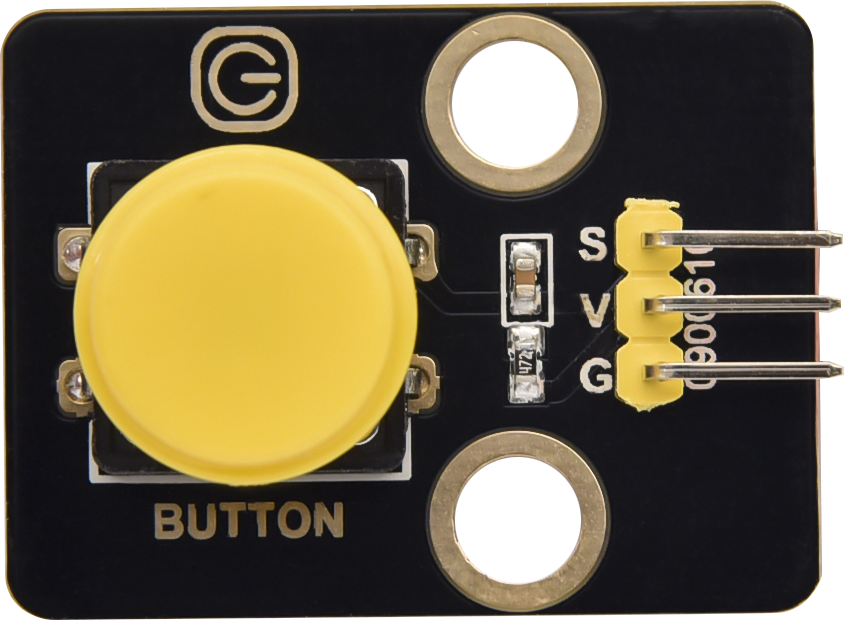

Module de bouton

2

7

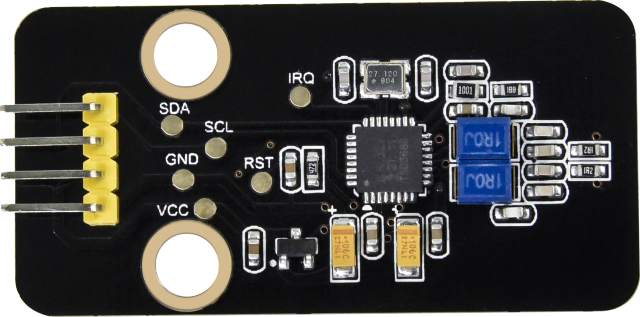

RFID Module

1

8

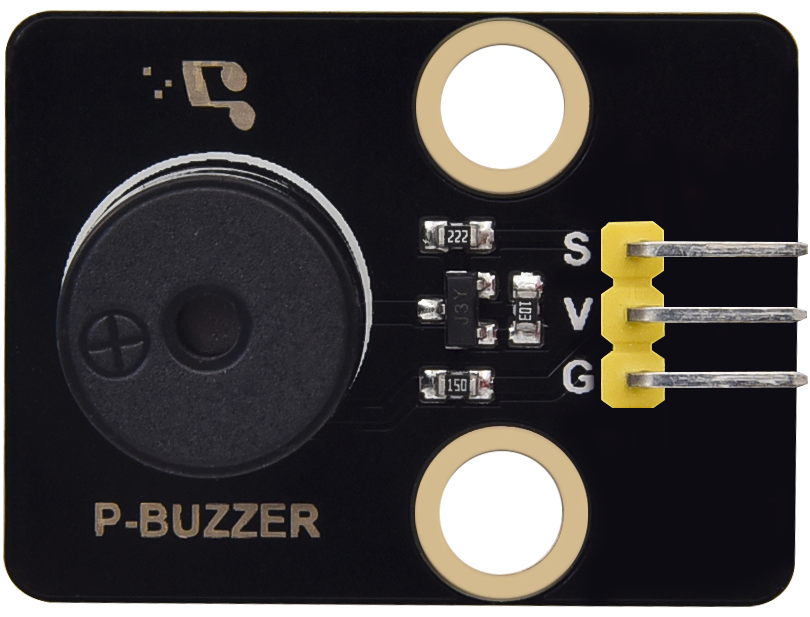

Module de buzzer passif

1

9

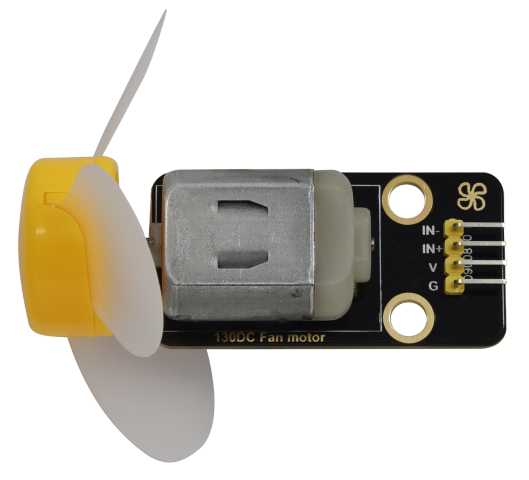

130 Moteur

1

10

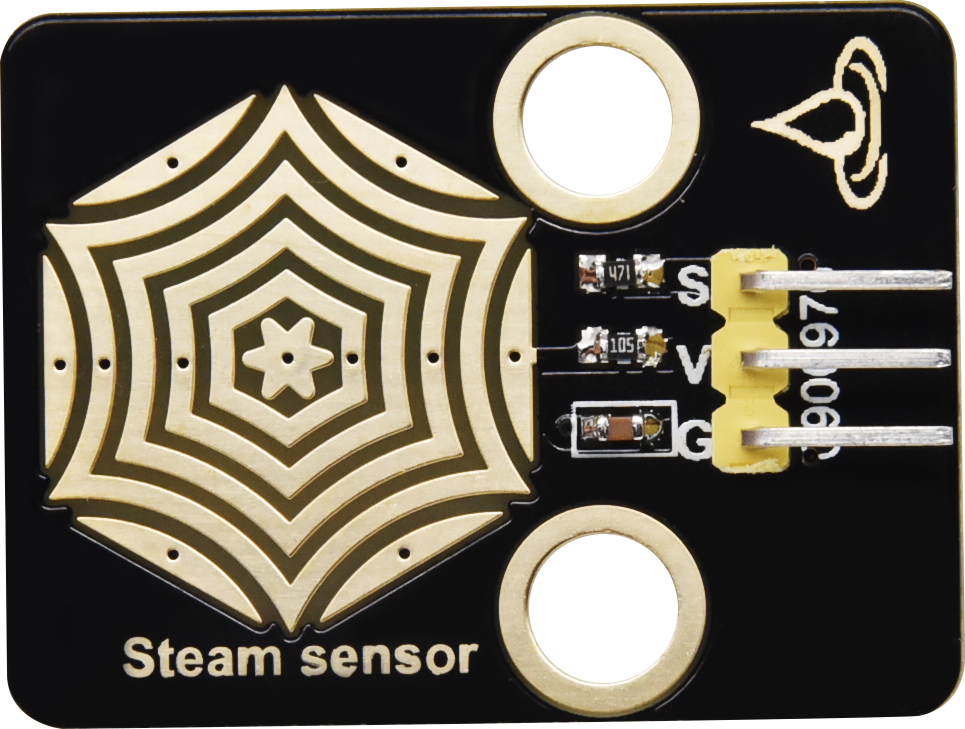

Capteur de vapeur

1

11


XHT11 Capteur de température et d’humidité

1

12


Détecteur de mouvement PIR

1

13

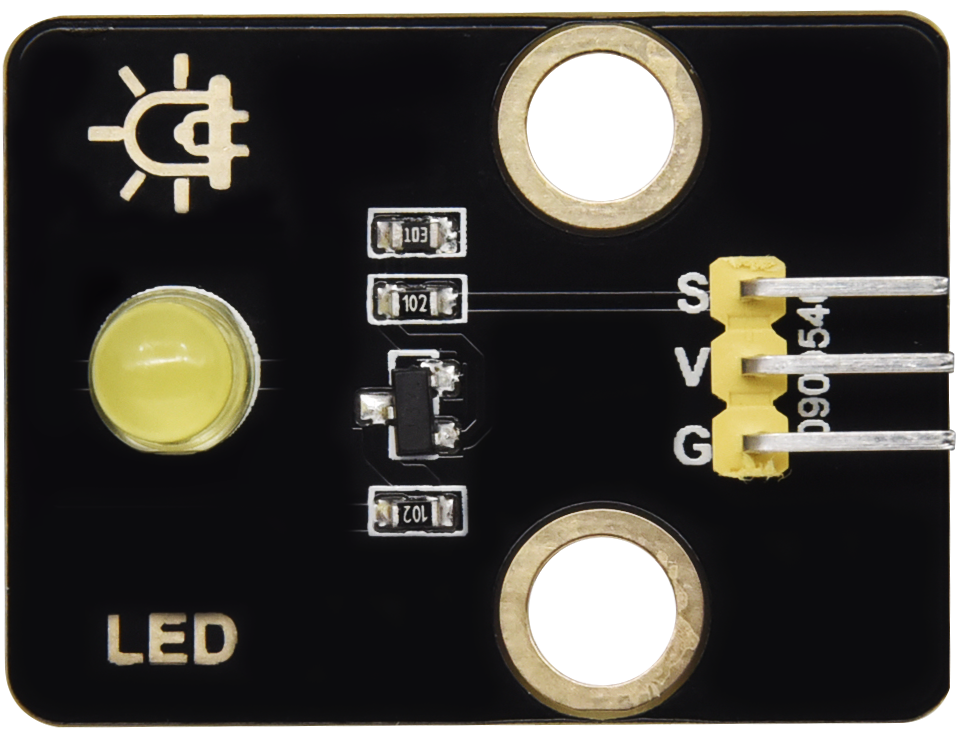

Module LED jaune

1

14

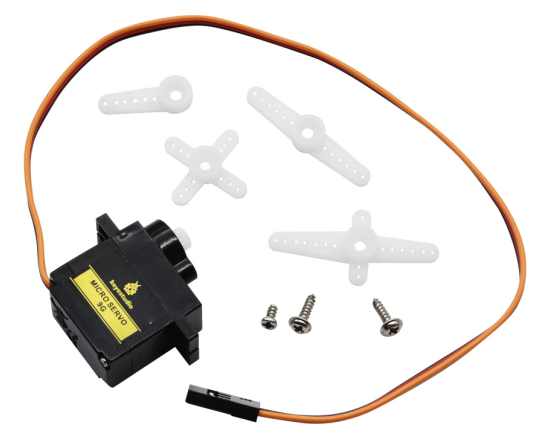

Servo

2

15

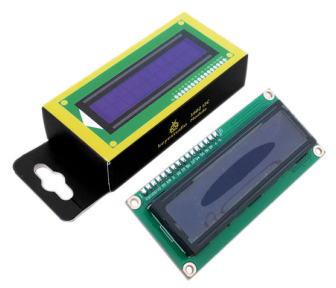

I2C1602 LCD Module

1

16


3P F-F 150 mm Fil Dupont

5

17


3P F-F 200 mm Fil Dupont

4

18


F-F 200 mm /40P/2.54 Wires

0.1 (4 strands)

19


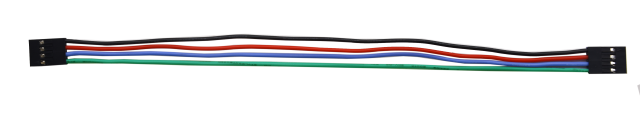

4P F-F 200 mm Splicing Fil Dupont

2

20


M1.4*6MM Vis à tête ronde

4

21


M1.2*4MM Vis à tête ronde

4

22


M3 Écrou nickelé(autobloquant)

5

23


M4*8MM Vis à tête ronde

24

24

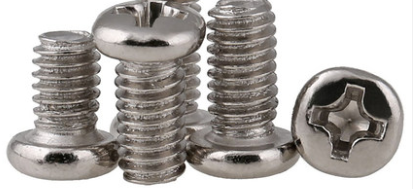

M3*6MM Vis à tête ronde

9

25


M3*10MM Vis à tête ronde

5

26


M2*12MM Vis à tête ronde

5

27

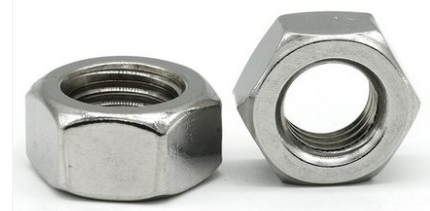

M4 Écrou nickelé

24

28


M3 Écrou nickelé

7

29


M2 Écrou nickelé

6

30


M3*8MM Vis à tête plate

3

31


Clé en croix

1

32


3.0*40MM Tournevis

1

33


2.0*40MM Tournevis

1

34


M3*10MM Pilier en cuivre à double passage

4

35

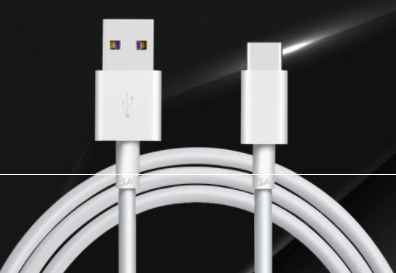

Câble USB

1

36

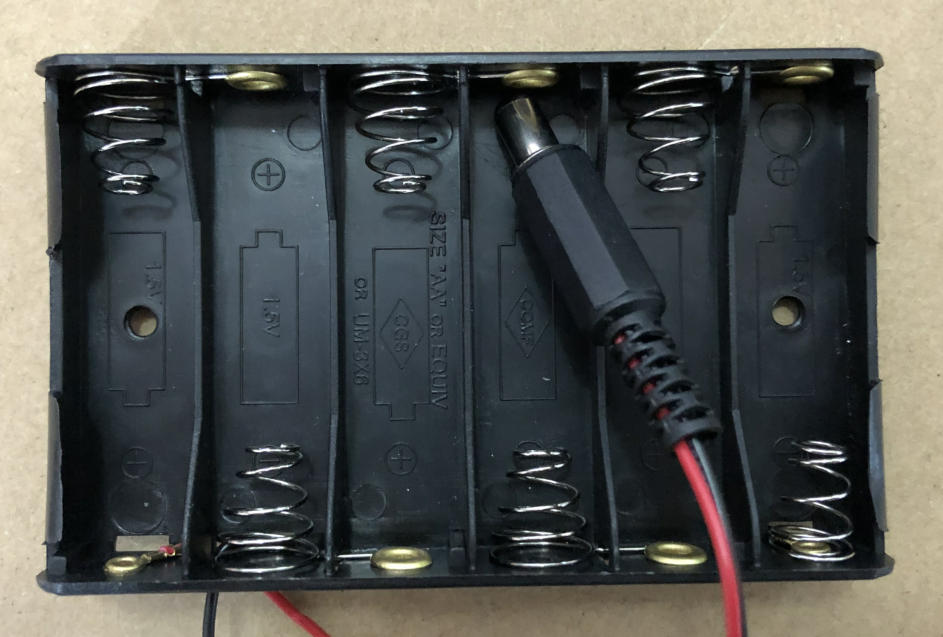

Porte-piles AA à 6 emplacements

1

37


M3*12MM Vis à tête ronde

4

38

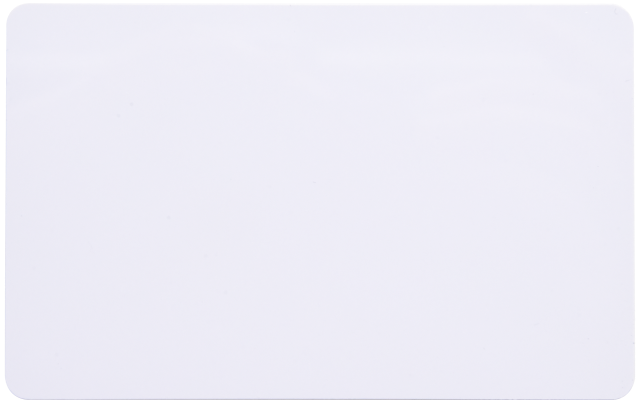

Carte blanche

1

39

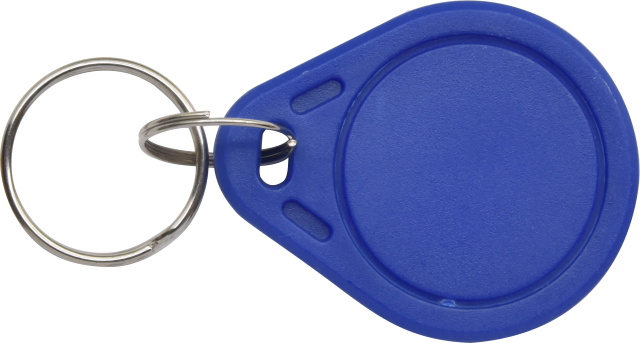

ABS RFID Key

1

4. Comment installer une maison intelligente

Étape1

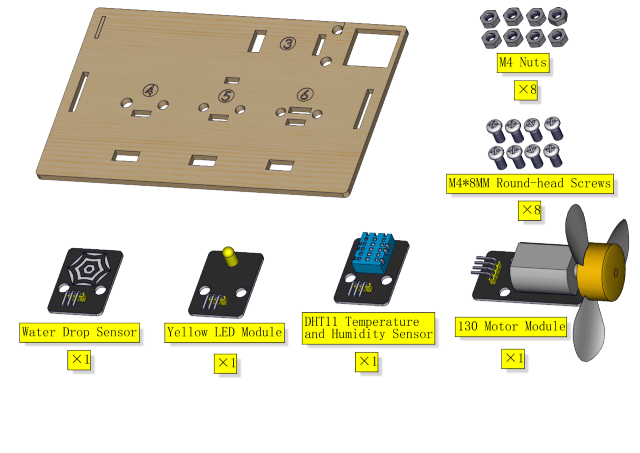

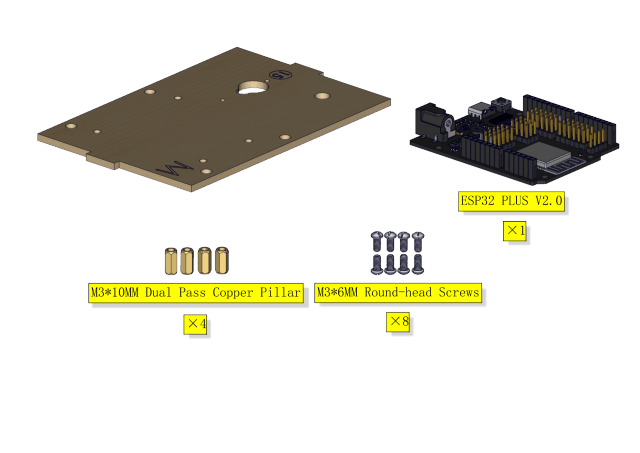

Composants requis

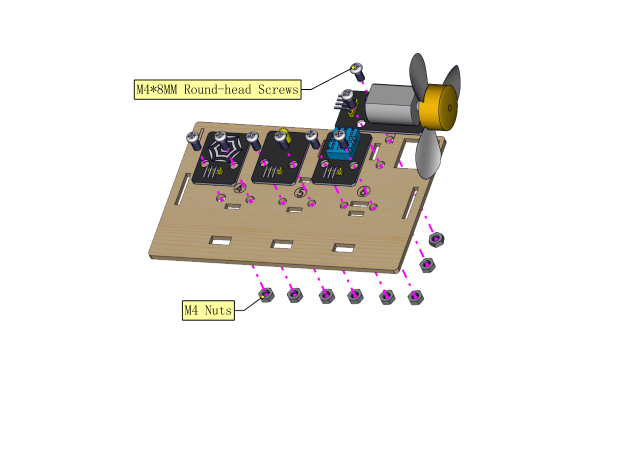

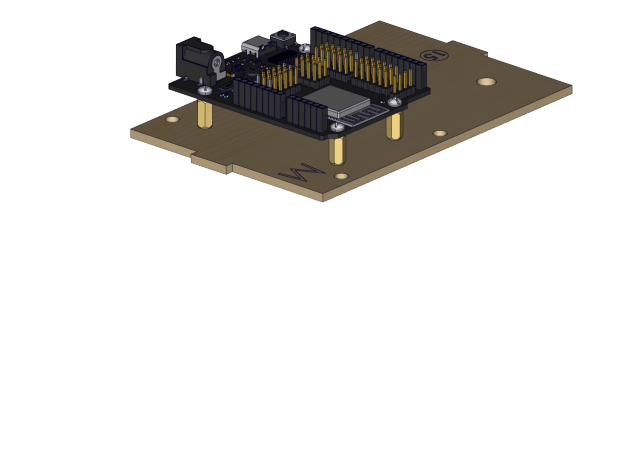

Schéma d’installation


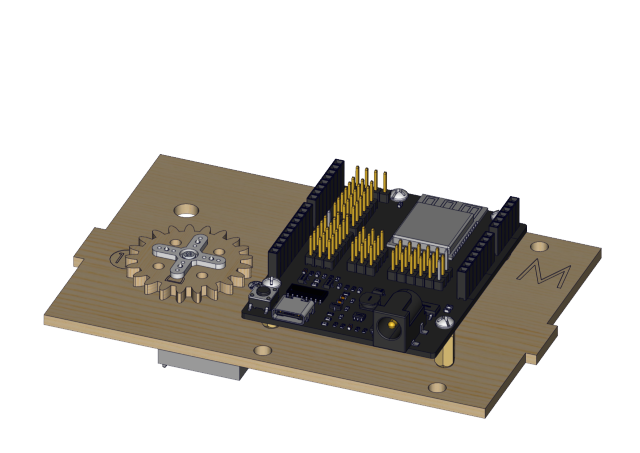

Prototype


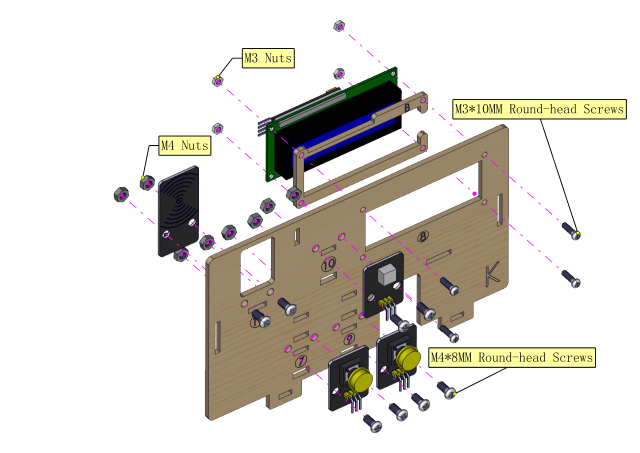

Étape 2

Composants requis


Schéma d’installation


Prototype


Étape 3

Composants requis


Installation


Prototype


Étape 4

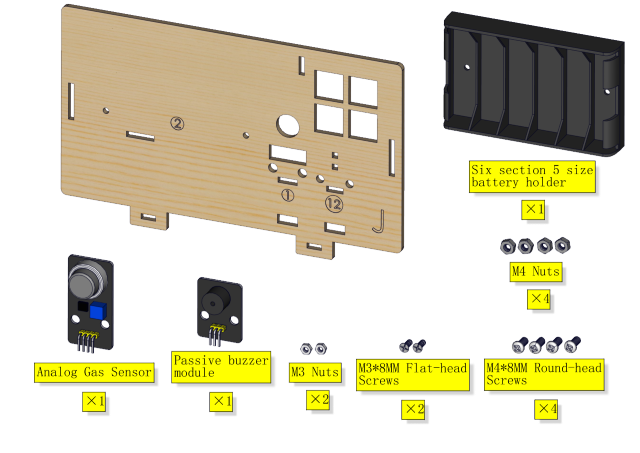

Composants requis


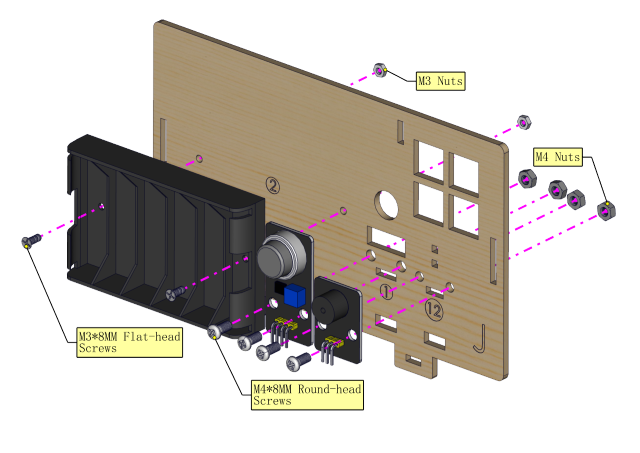

Schéma d’installation


Prototype

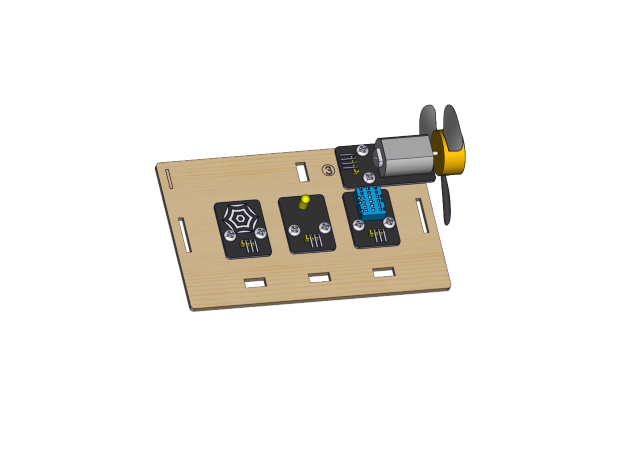

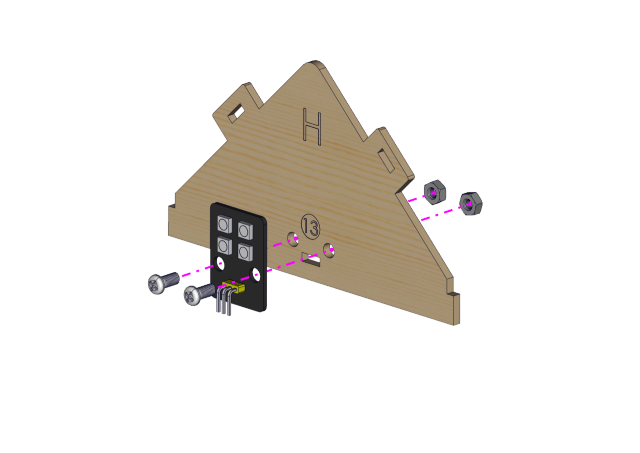

Étape 5

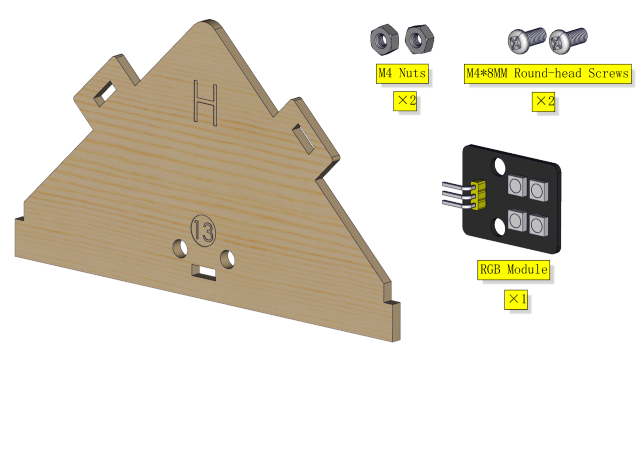

Composants requis


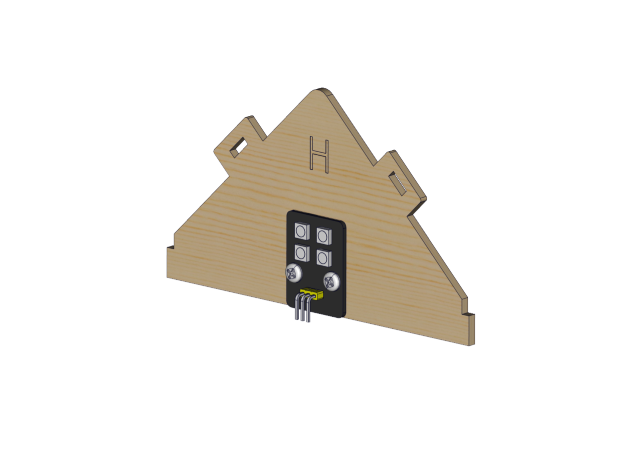

Schéma d’installation


Prototype

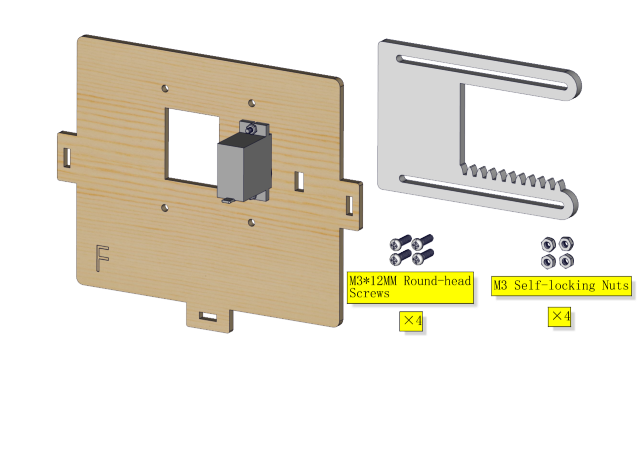

Étape 6 Composants requis


Installation (Ne serrez pas les écrous autobloquants)


Prototype


Étape 7

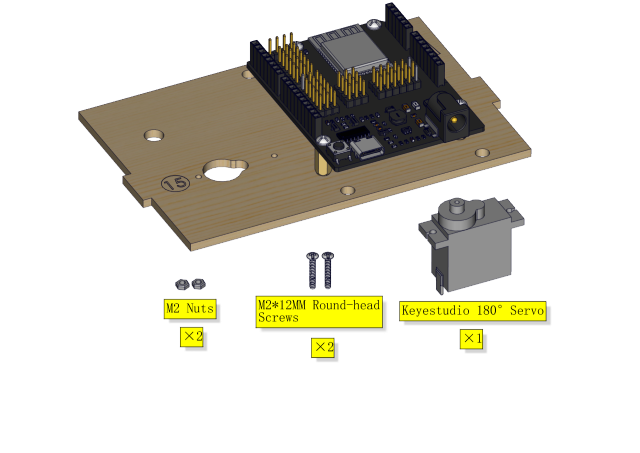

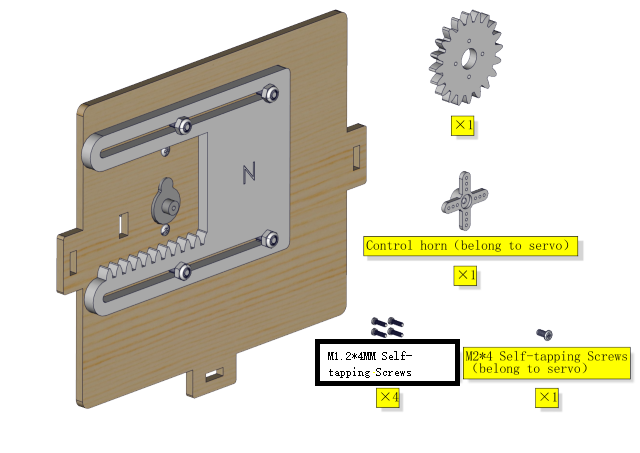

Composants requis

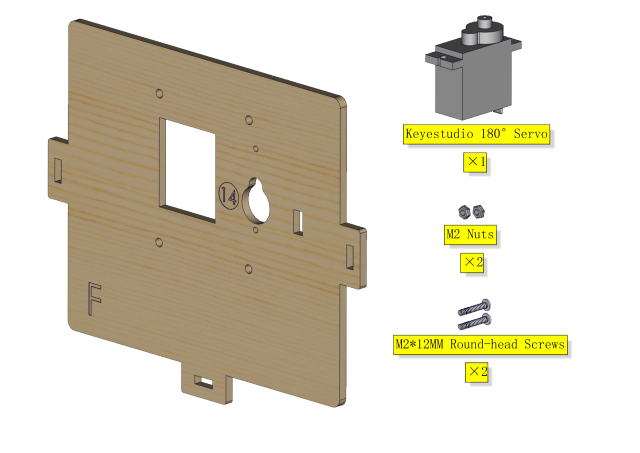

⚠️ Remarque spéciale : Réglez le servo de la fenêtre à 0° avant l’installation

Servo

PCB

Fil marron

G

Fil rouge

5V

Fil orange

GPIO5

⚠️ Rappel important : Les deux méthodes suivantes peuvent être choisies librement selon votre situation.

Méthode 1:code Arduino

⚠️ Remarque spéciale : Avant d’écrire le code et de le téléverser, vous devez installer l’IDE Arduino, veuillez consulter le lien : 5. Arduino Tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Arduino/arduino.html>__ ,puis voir la section 5.2 Premiers pas avec Arduino.

Comment obtenir le code ?

Dans le dossier …\Resource compression package\arduino Code , ouvrez le fichier Initialization-of-window-servo-angle.ino , ou copiez et collez le code de test suivant dans l’IDE Arduino.


#include <ESP32Servo.h>
Servo myservo;
#define servoPin 5

void setup() {
  myservo.attach(servoPin,500,2500);
  myservo.write(0);
  delay(300);
  myservo.write(90);
  delay(300);
  myservo.write(0);
  delay(300);
}

void loop() {
  // put your main code here, to run repeatedly:
}

Méthode 2:code MicroPython

⚠️ Remarque spéciale : Avant d’écrire le code et de le téléverser, vous devez installer l’IDE MicroPython, veuillez consulter le lien : 6. Python tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Python/Python.html>__ ,puis voir la section 6.2 Premiers pas avec Thonny.

Comment obtenir le code?

Dans le dossier …\Resource compression package\MicroPython Code , ouvrez le fichier Initialization-of-window-servo-angle.py , ou copiez et collez le code de test suivant dans l’IDE Thonny.


from machine import Pin, PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

'''
The duty cycle corresponding to the angle
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

pwm.duty(angle_0)
time.sleep(1)
pwm.duty(angle_90)
time.sleep(1)
pwm.duty(angle_0)
time.sleep(1)

# while True:

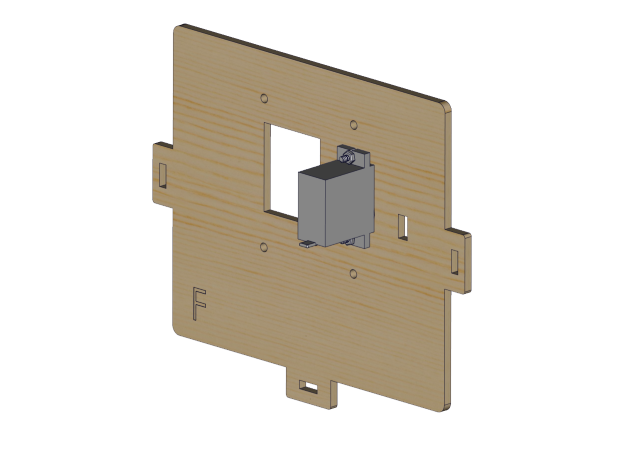

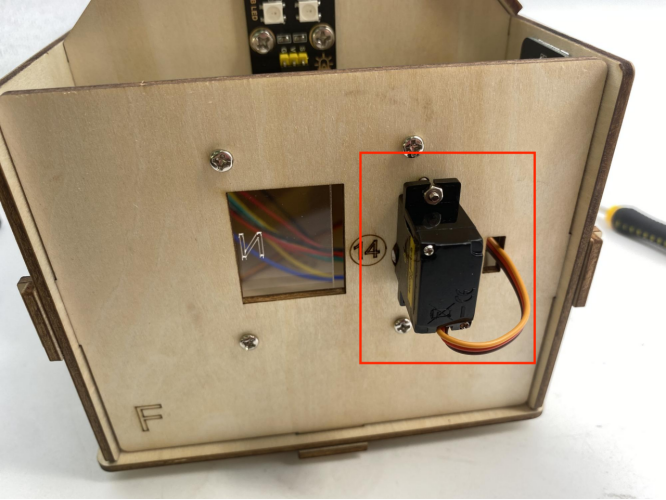

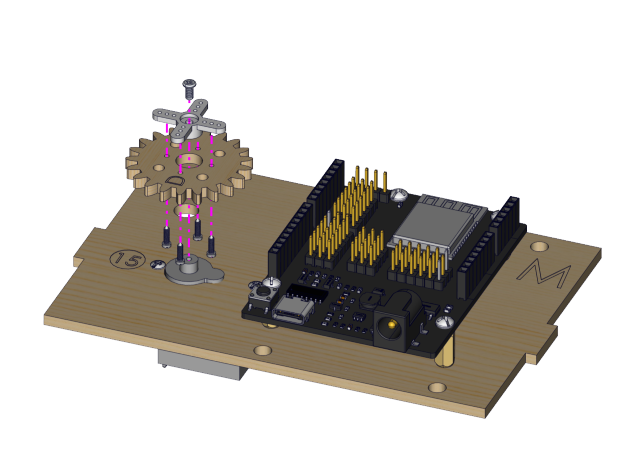

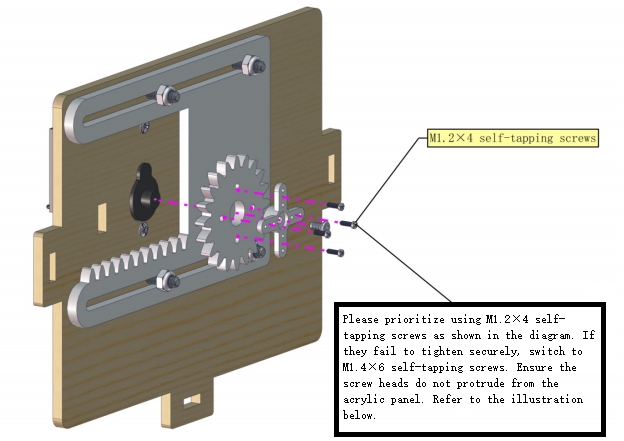

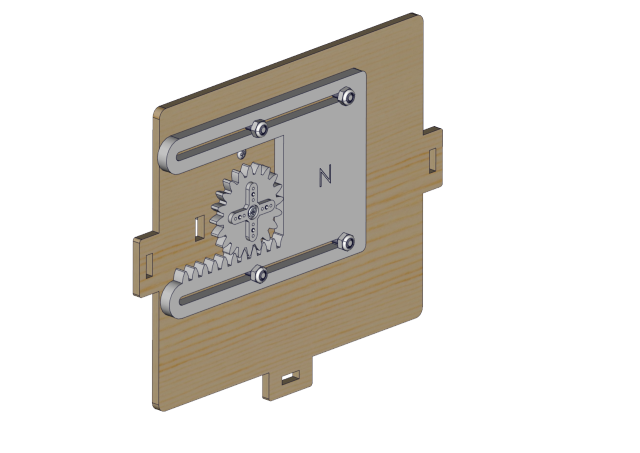

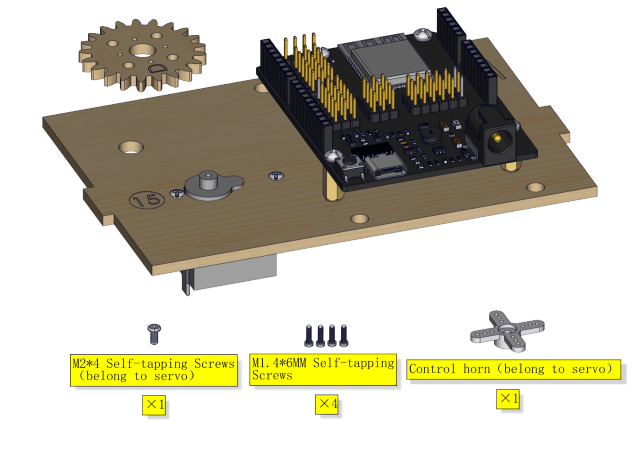

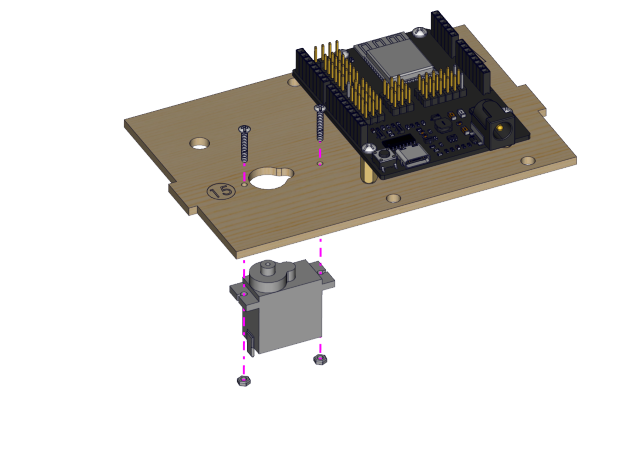

Après avoir réglé l’angle du servo de la fenêtre à 0°, procédez à l’installation comme indiqué sur l’image suivante)

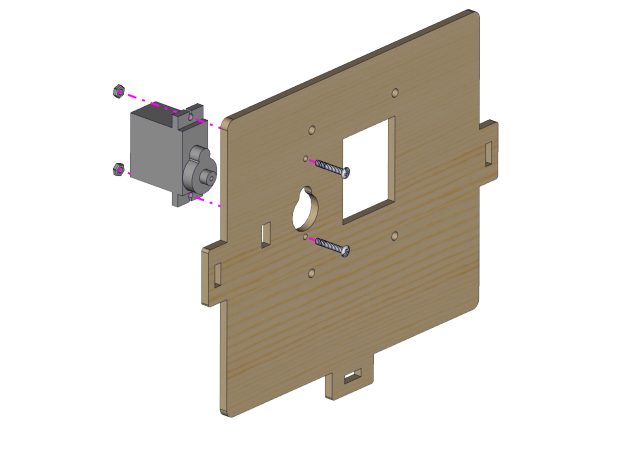

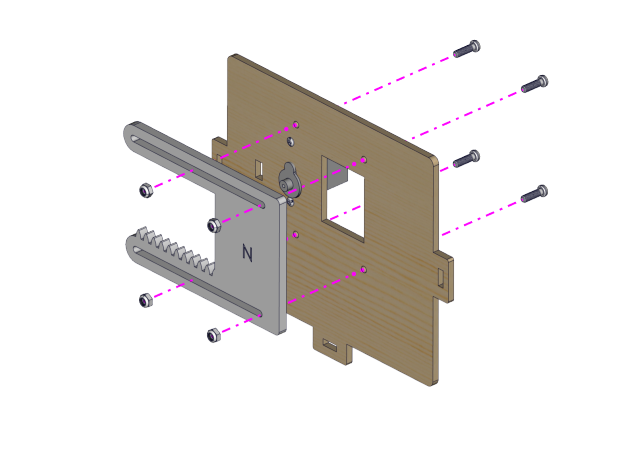

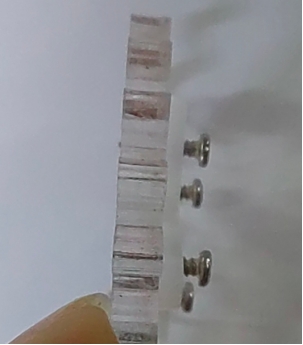

Installez des vis autotaraudeuses M1.4*6MM comme indiqué ci-dessous


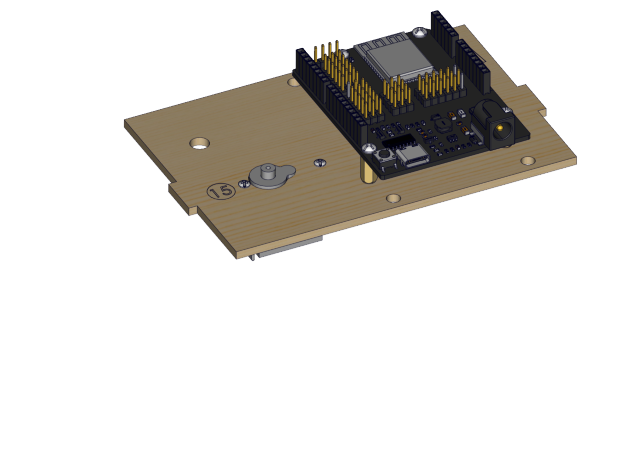

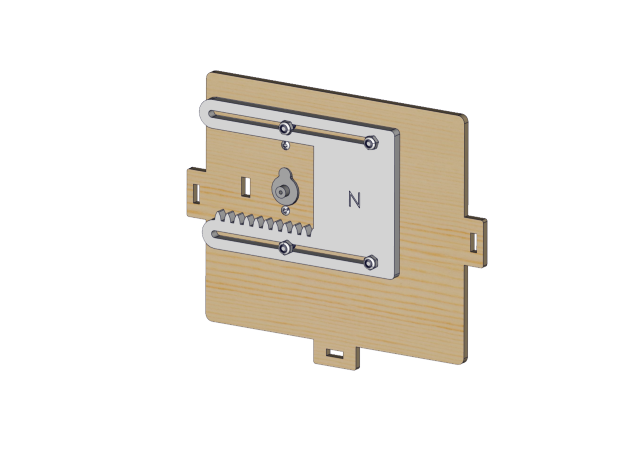

Prototype


Étape 8

Composants requis


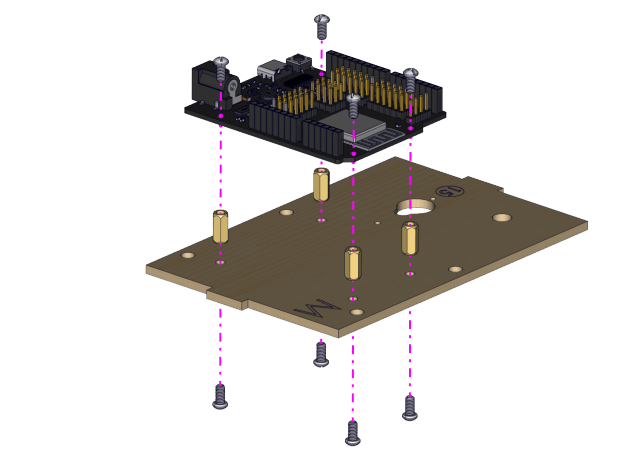

Schéma d’installation


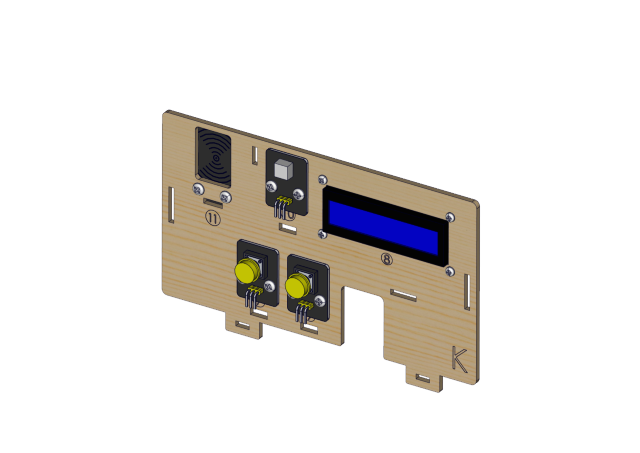

Prototype


Étape 9

Composants requis


Schéma d’installation


Prototype


Étape 10 Composants requis


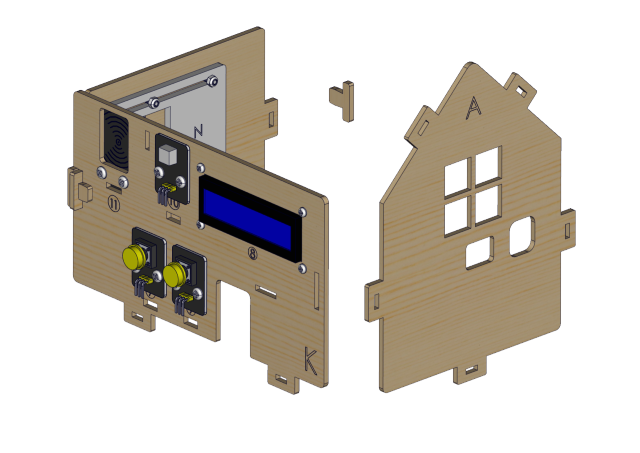

Diagramme d’installation


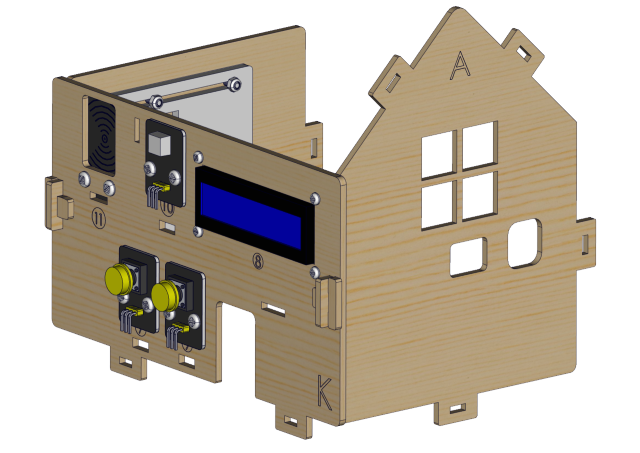

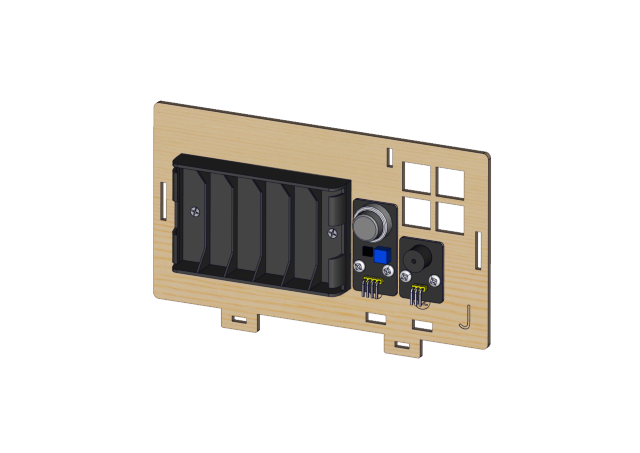

Prototype


Étape 11

Composants requis


Diagramme d’installation


Prototype


Étape 12

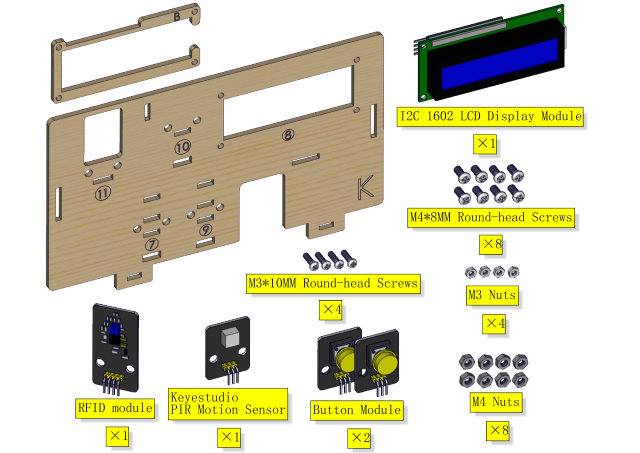

Composants requis


Diagramme d’installation


Prototype


Étape 13

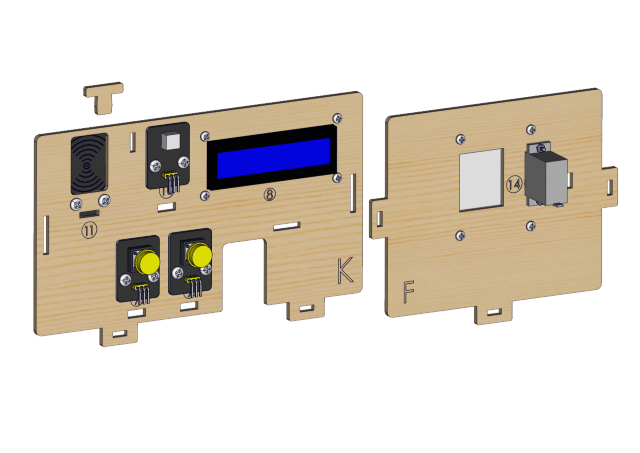

Composants requis


Diagramme d’installation


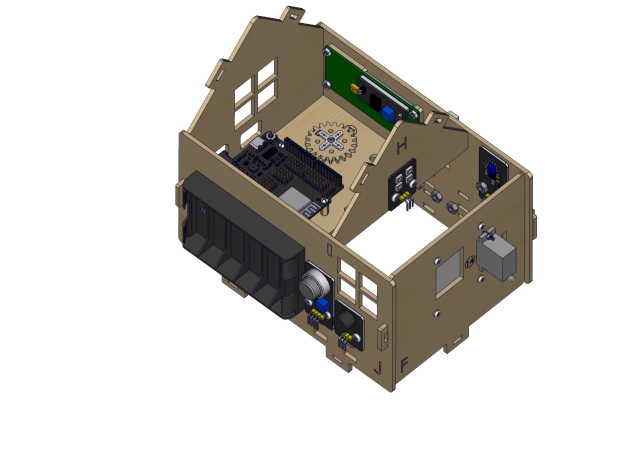

Prototype


Étape 14

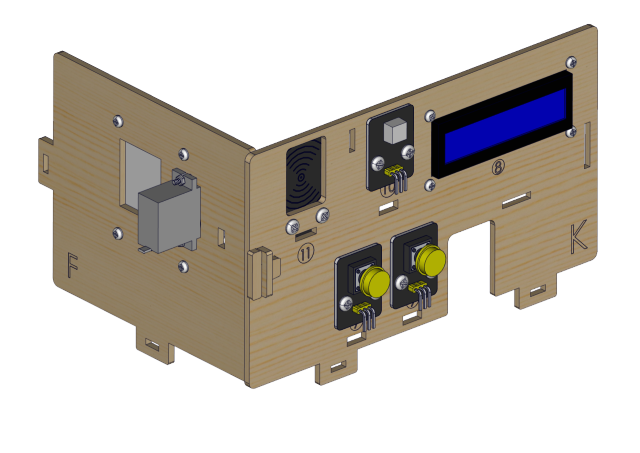

Composants requis


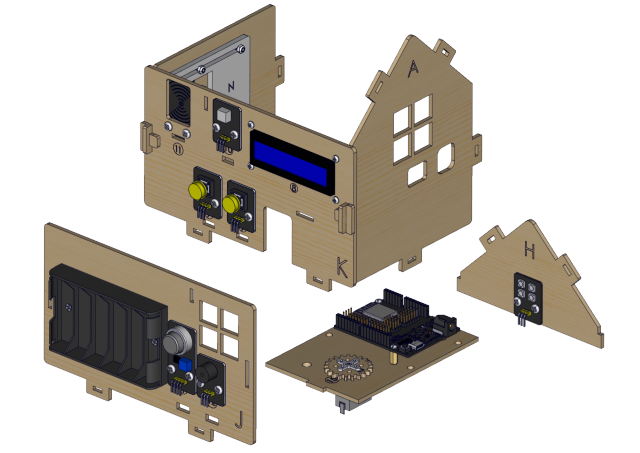

Diagramme d’installation


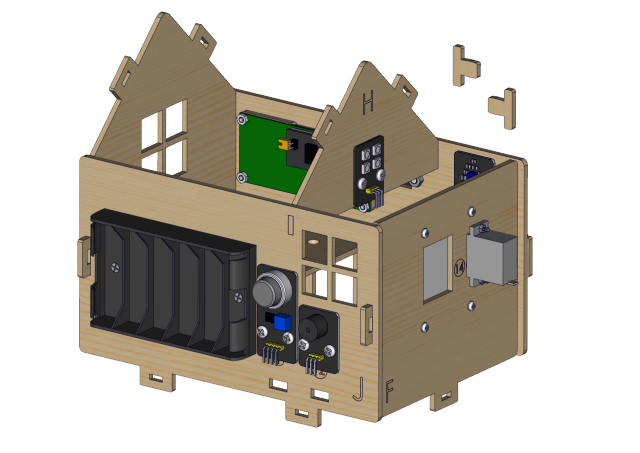

Prototype


Étape 15

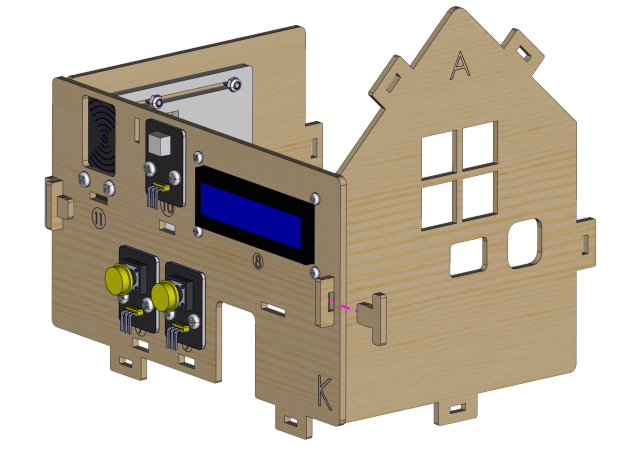

Composants requis


Diagramme d’installation


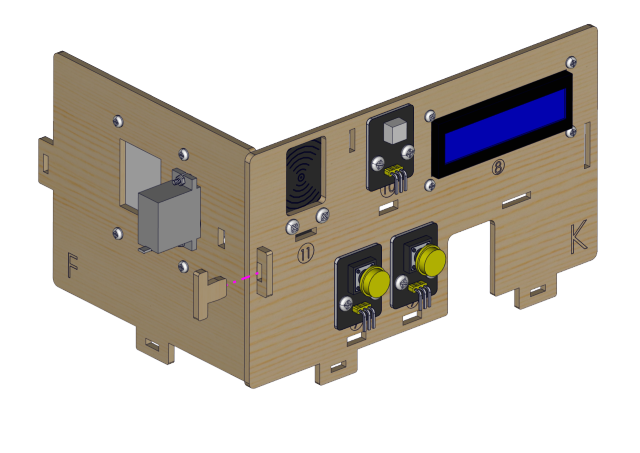

Prototype


Étape 16

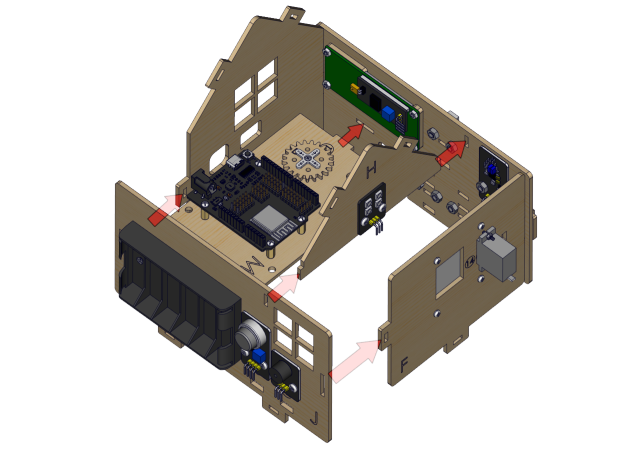

Composants requis


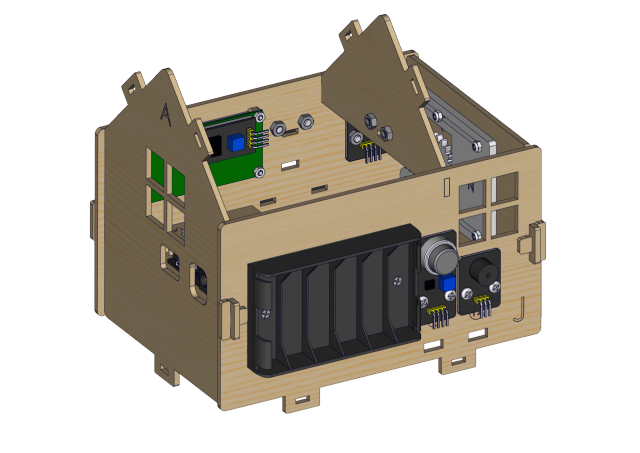

Diagramme d’installation


Prototype


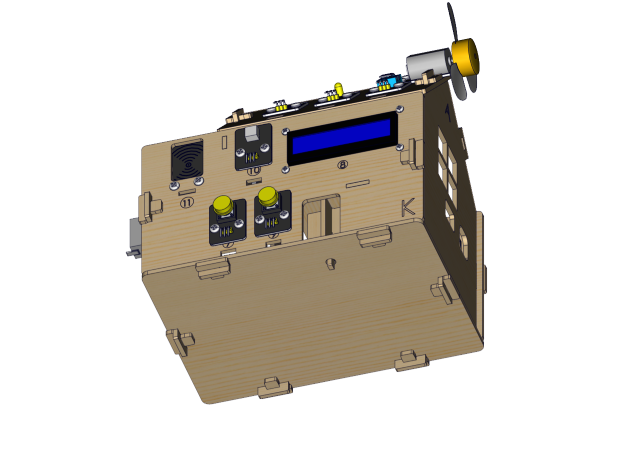

Étape 17

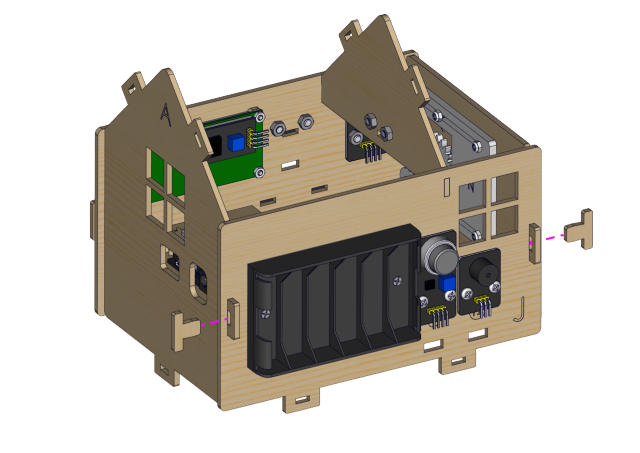

Composants requis


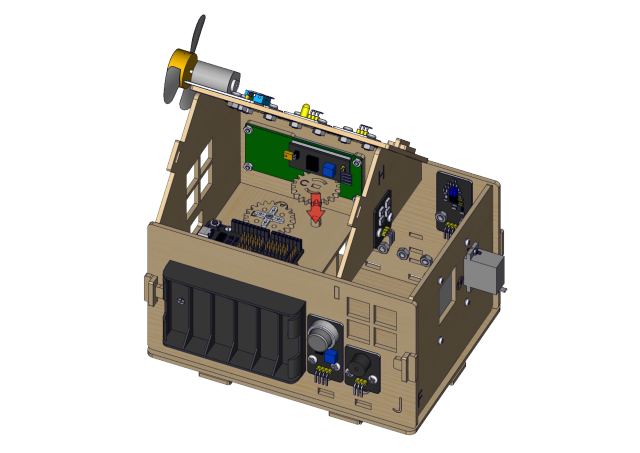

Diagramme d’installation


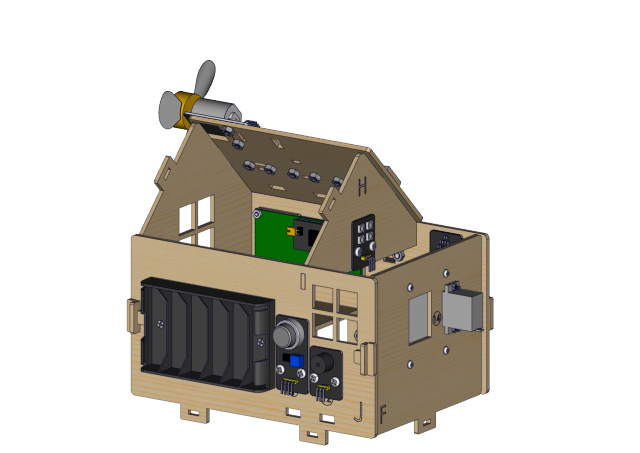

Prototype


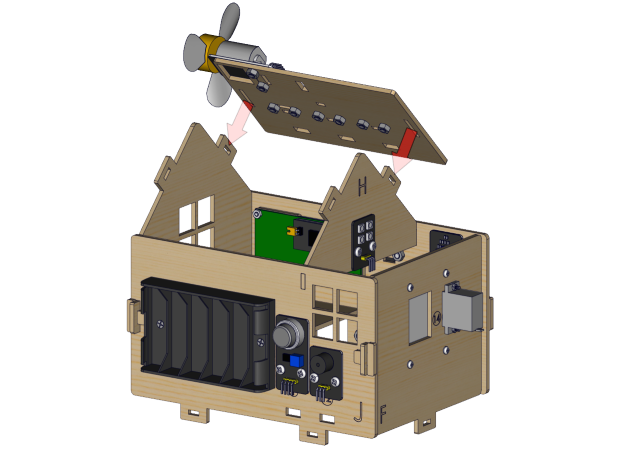

Étape 18

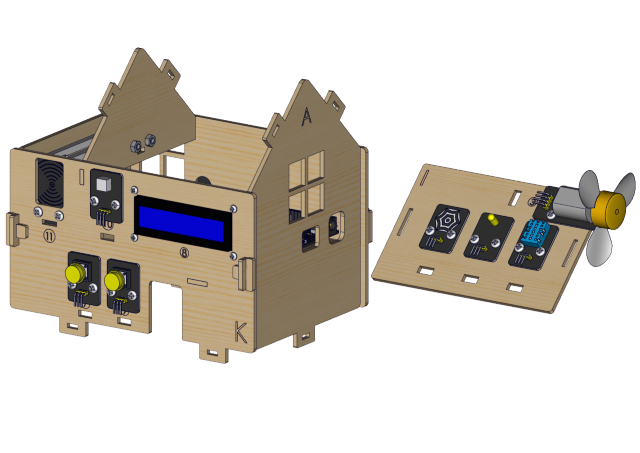

Composants requis


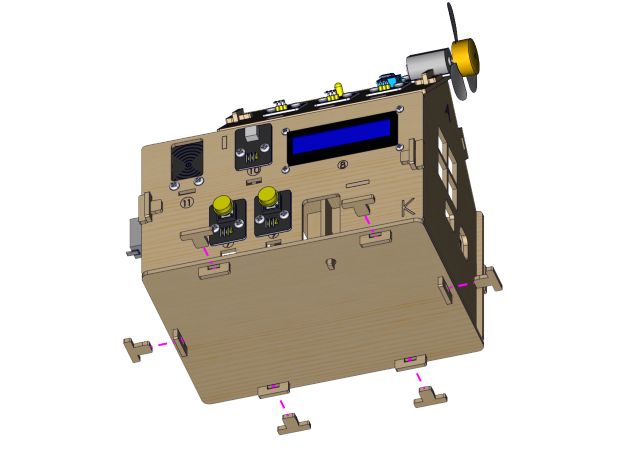

Diagramme d’installation


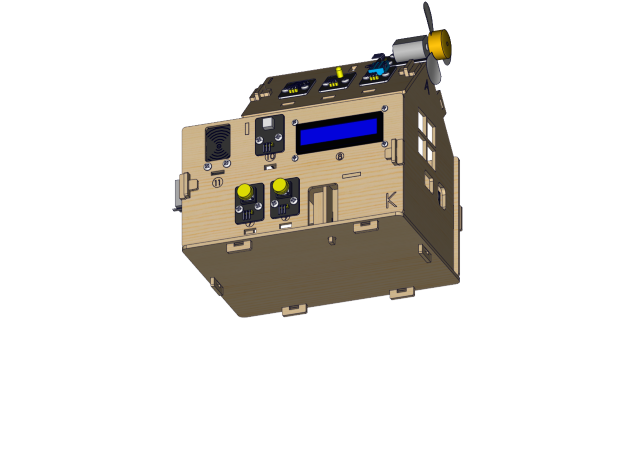

Prototype

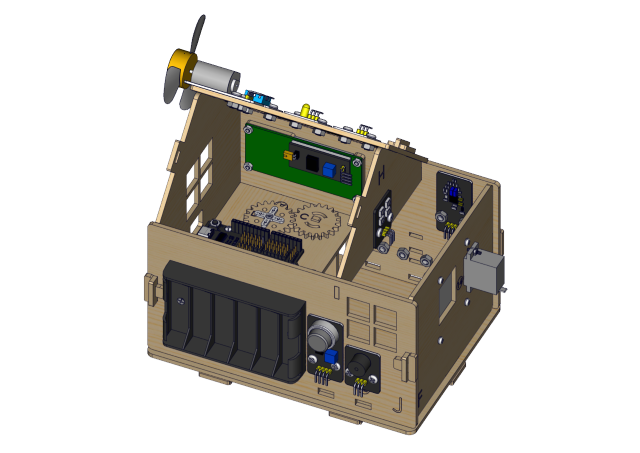

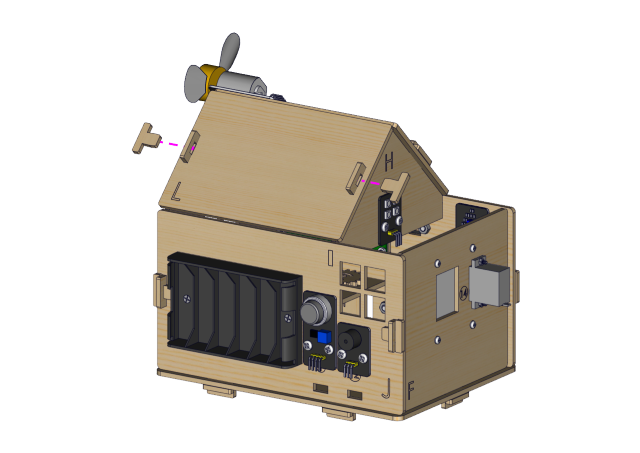

Étape 19

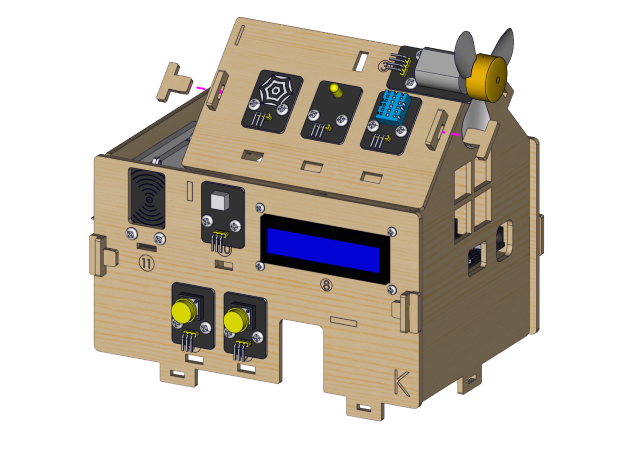

Composants requis


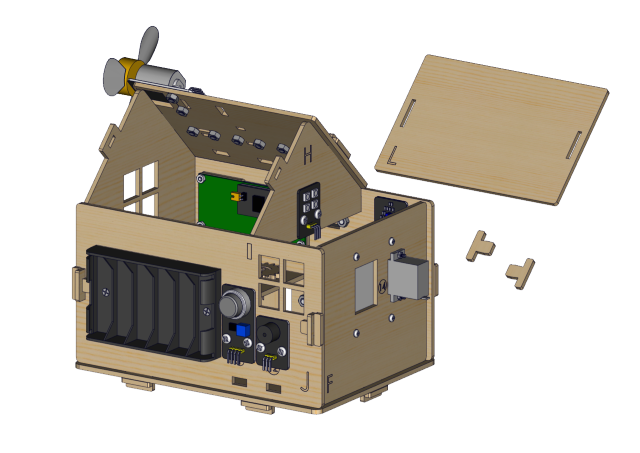

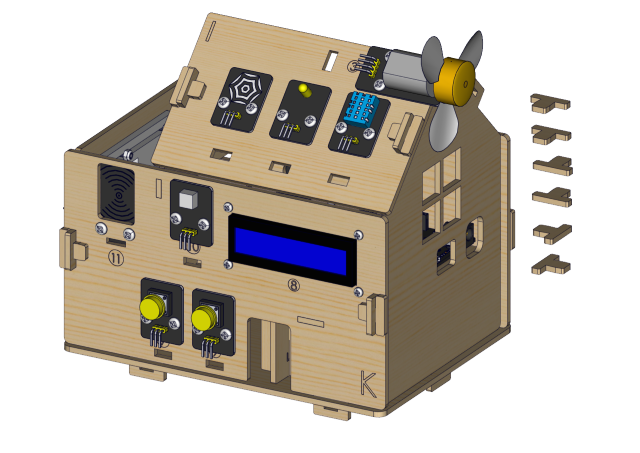

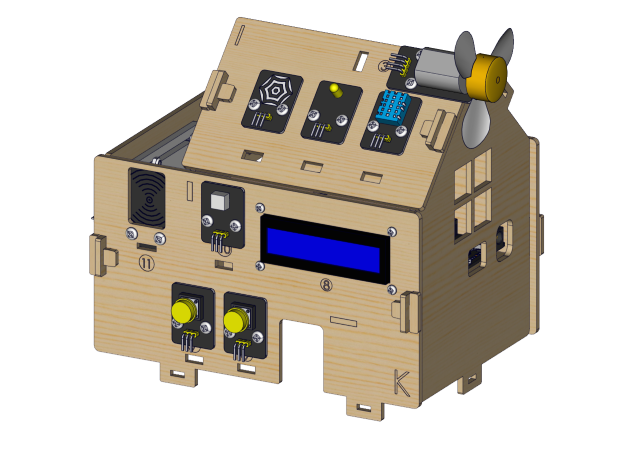

Diagramme d’installation


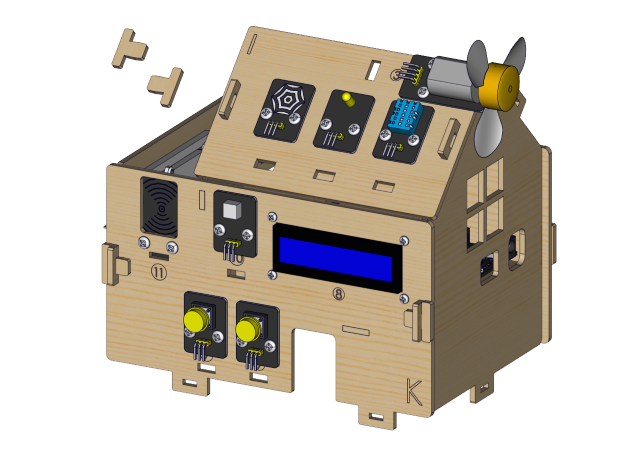

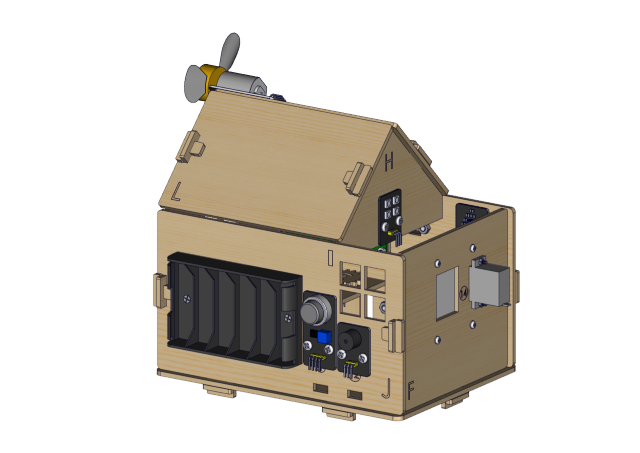

Prototype

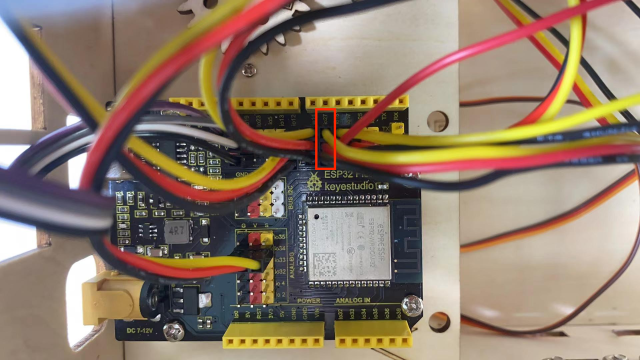

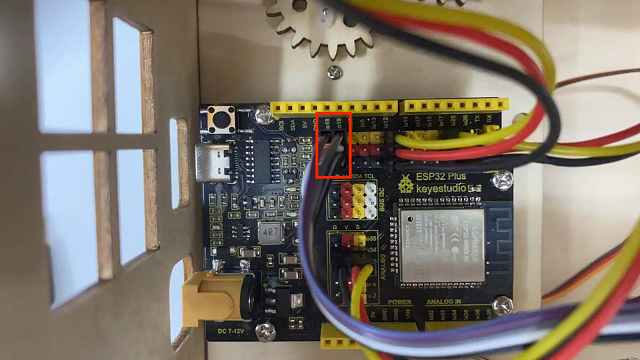

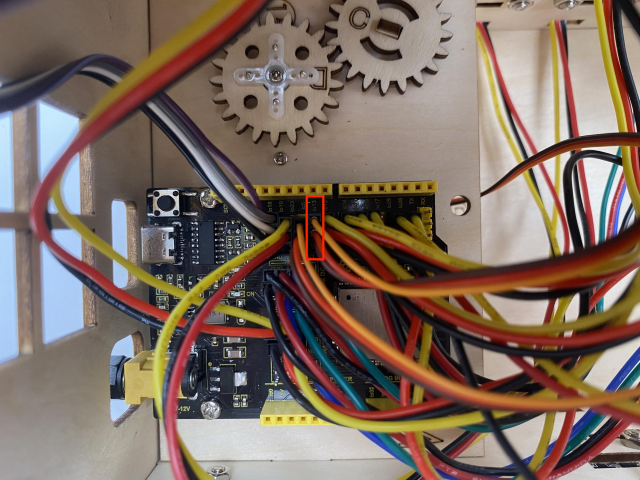

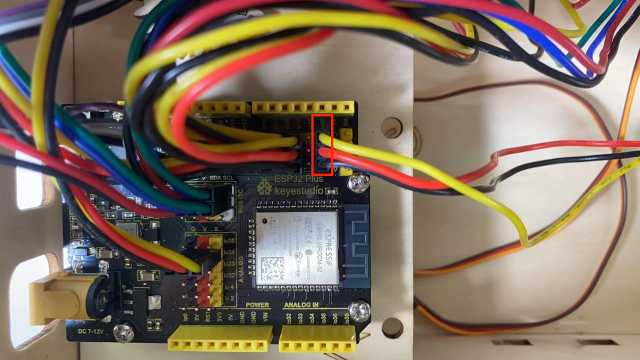

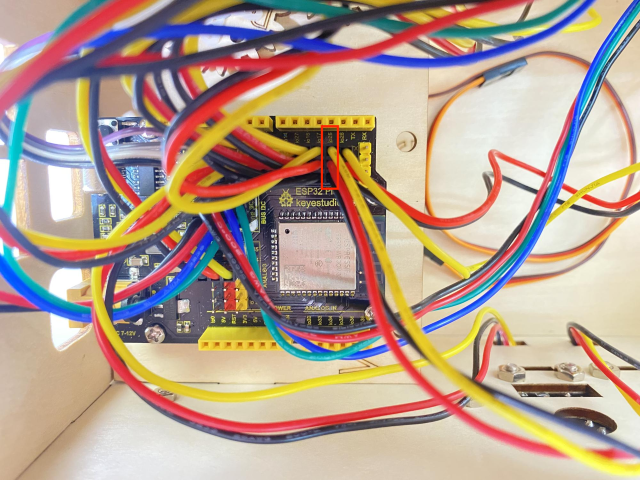

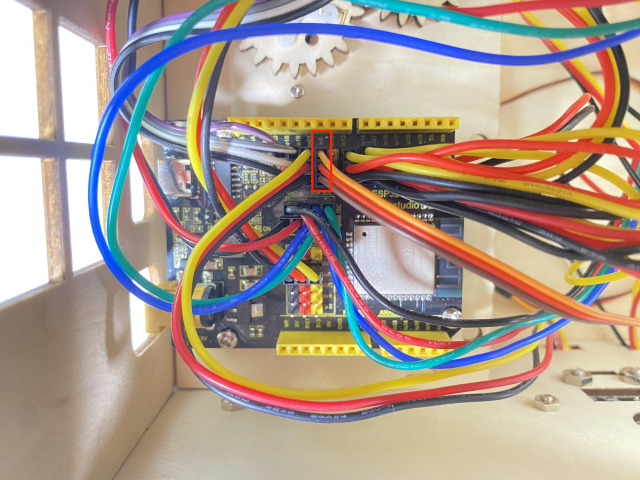

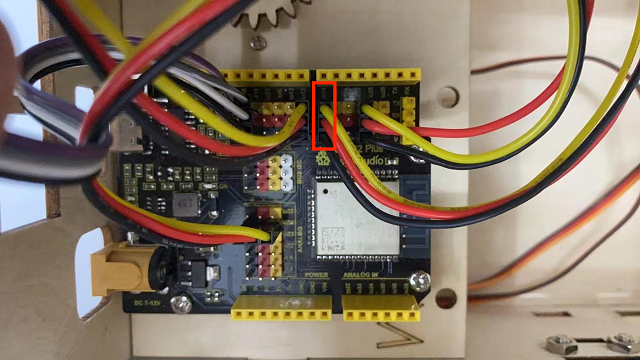

Partie câblage

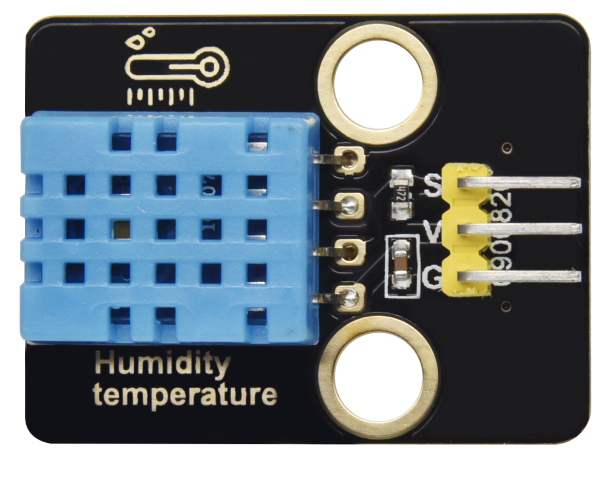

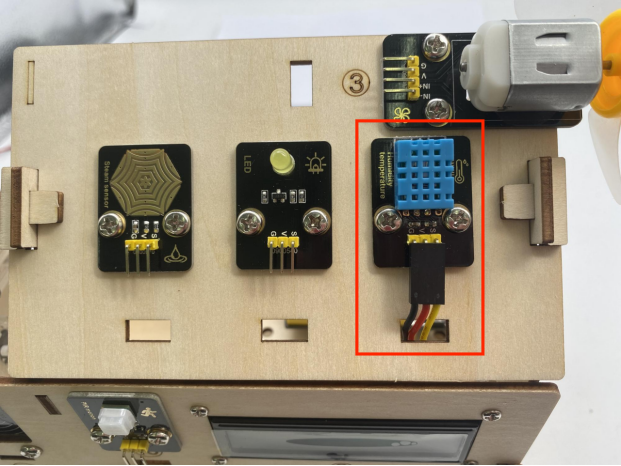

température et humidité vers io17

Fil de connexion 3P court : 15cm

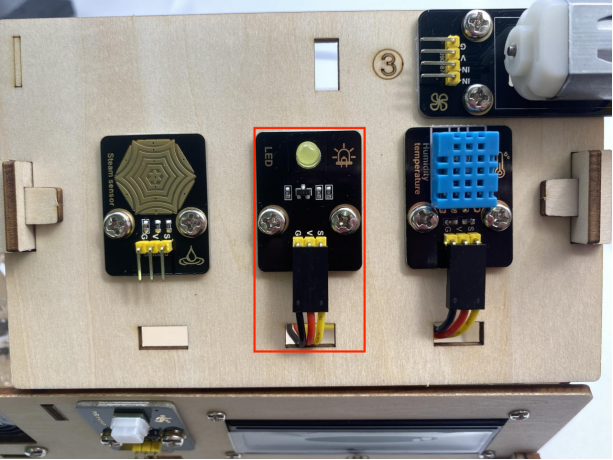

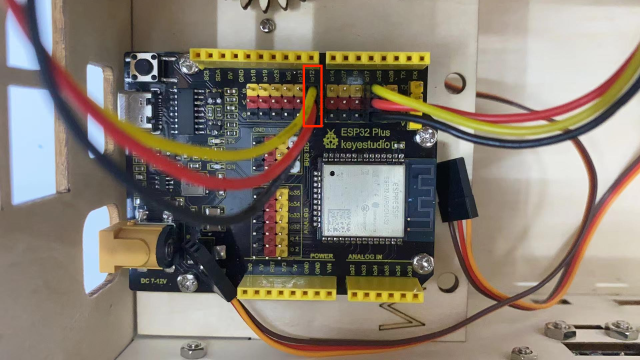

module LED jaune vers io12 image101

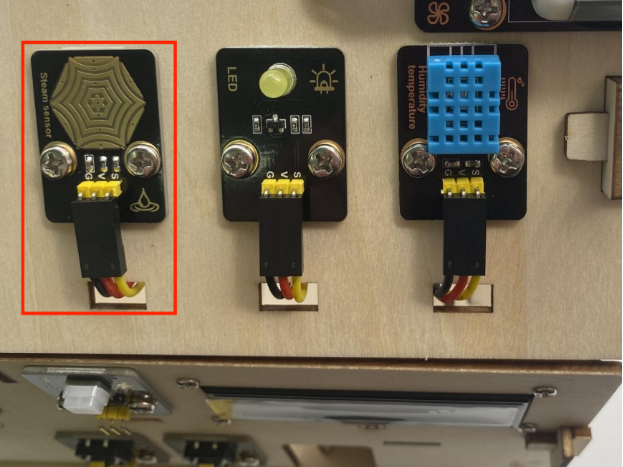

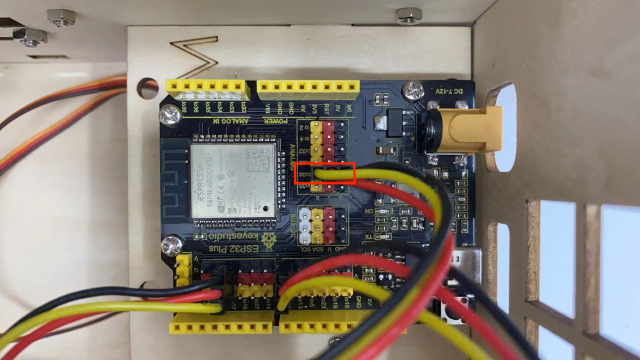

capteur de vapeur à l’io34

3P connection line using short: 15cm

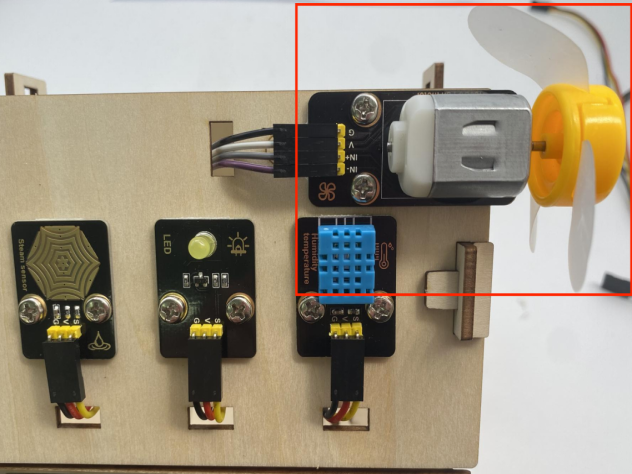

ventilateur (IN- to io18,IN+ to io19)

Fil Duponts used: 4 Fil Duponts spread out

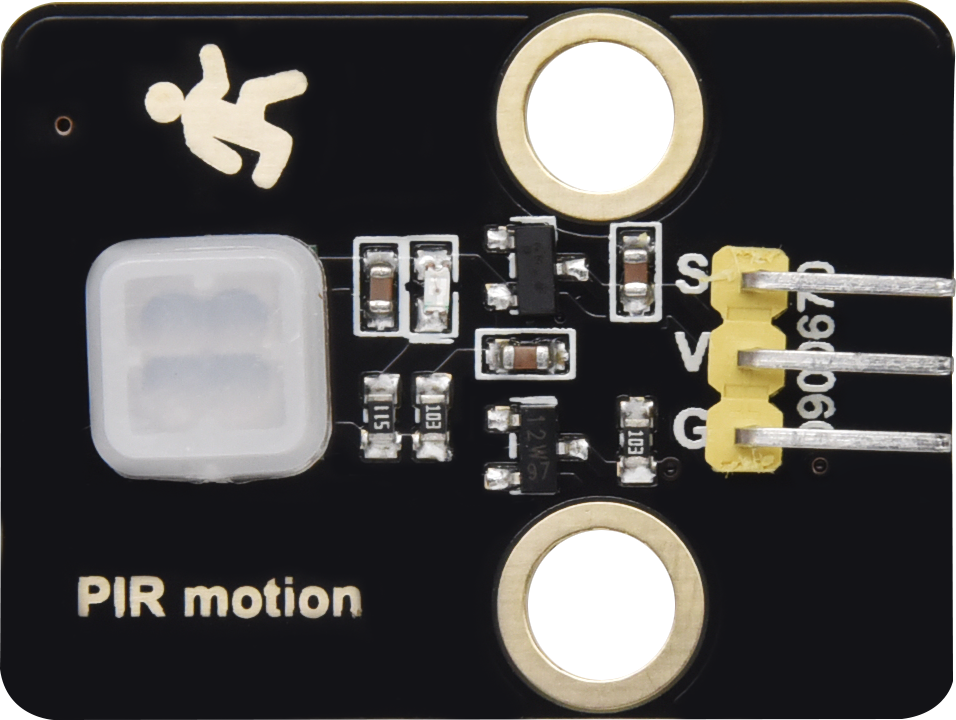

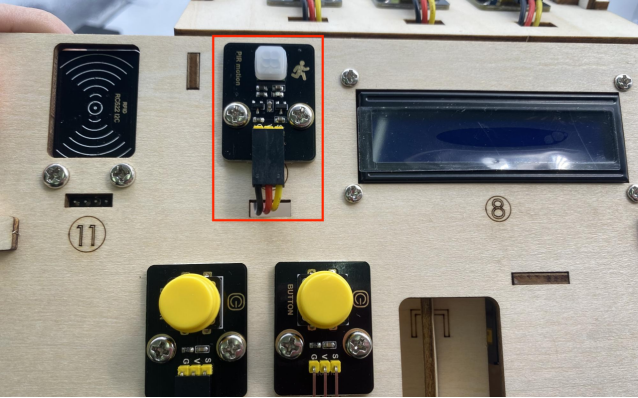

Capteur de mouvement PIR à l’io14

3P connection line using short: 15cm

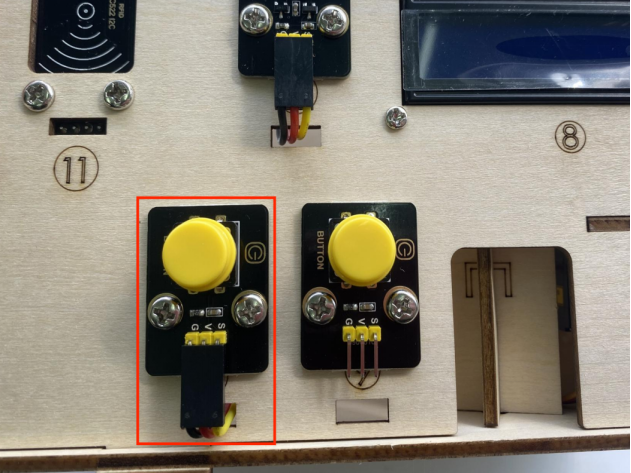

module bouton gauche à l’io16

3P connection line using long wire: 20cm

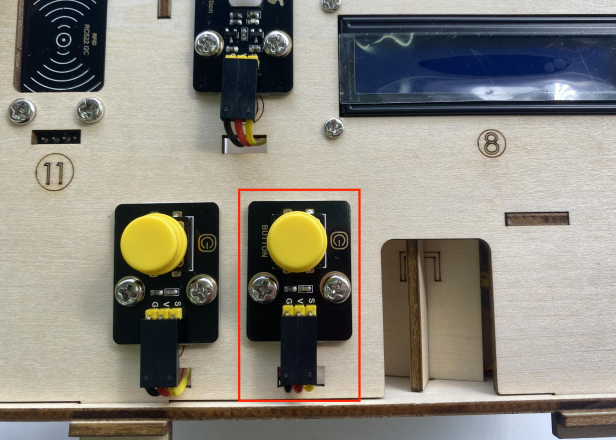

module bouton droit à l’io27

3P connection line using long wire: 20cm

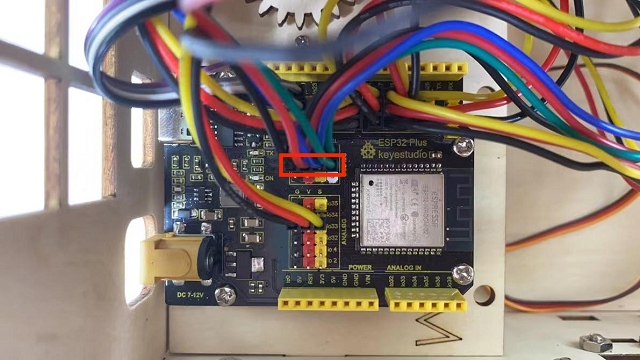

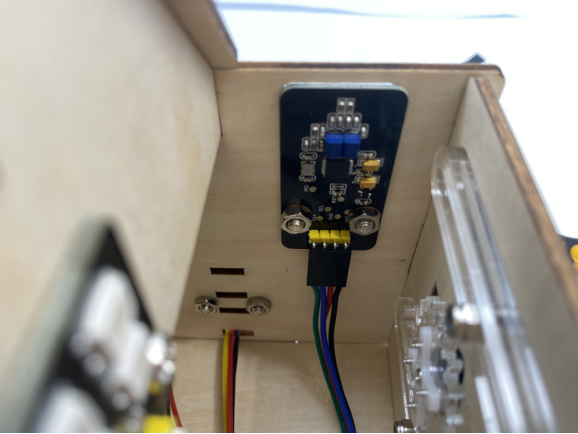

Module RFID au bus IIC

The 4P merged line

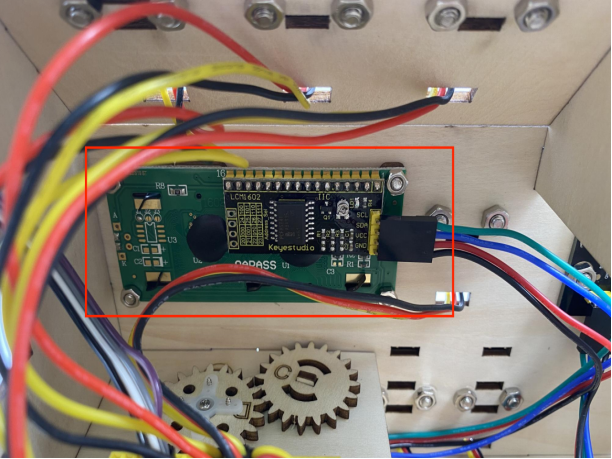

Afficheur LCD1602 au bus IIC

The 4P merged line

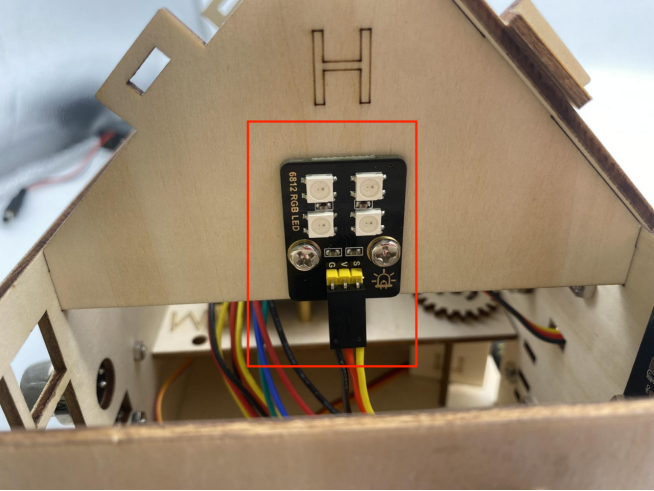

LED 6812RGB à l’io26

3P connection line using short: 15cm

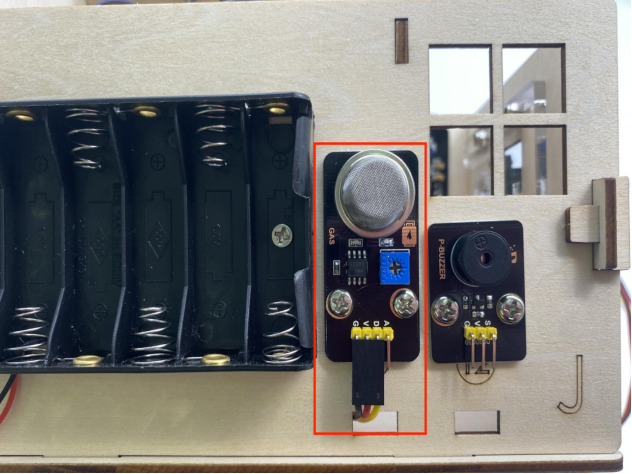

capteur de gaz à l’io23

3P connection line using long wire: 20cm

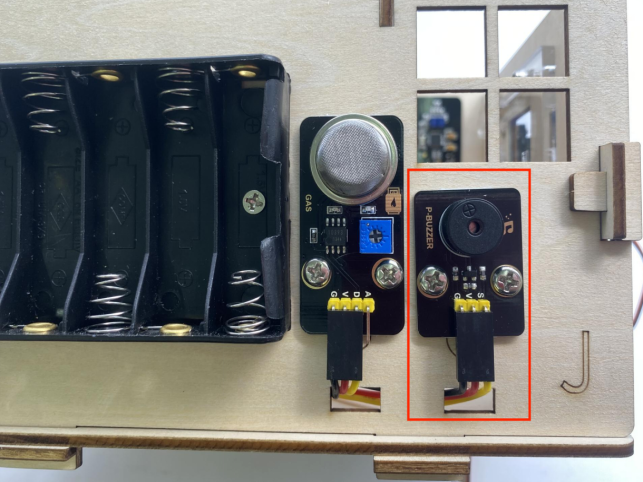

buzzer à l’io25

3P connection line using long wire: 20cm



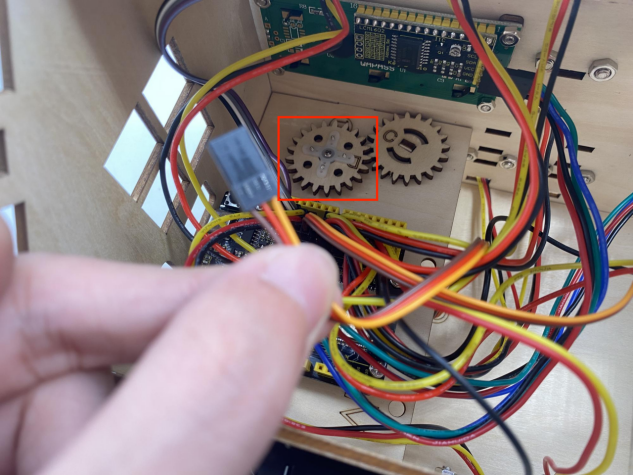

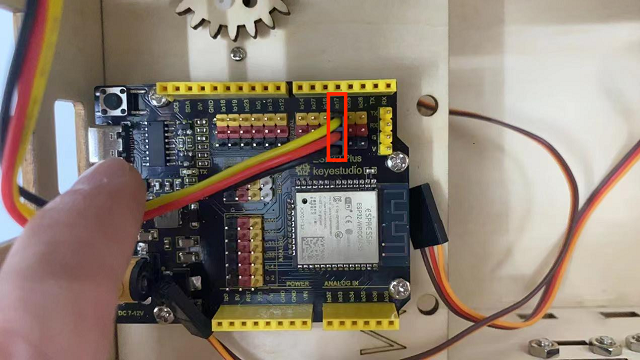

servo contrôlant les fenêtres à l’io5



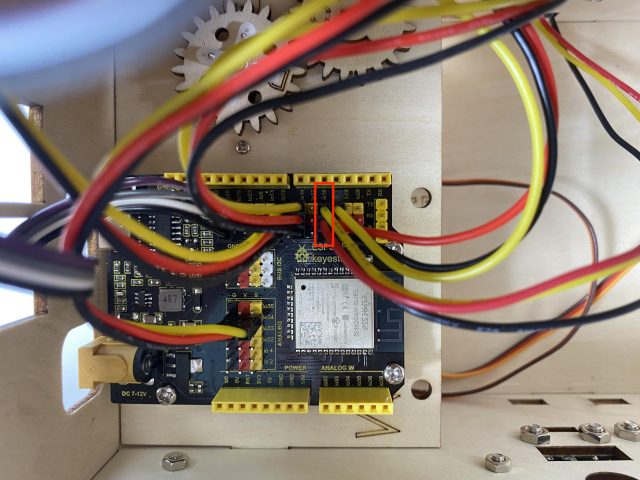

servo contrôlant les portes à l’io13

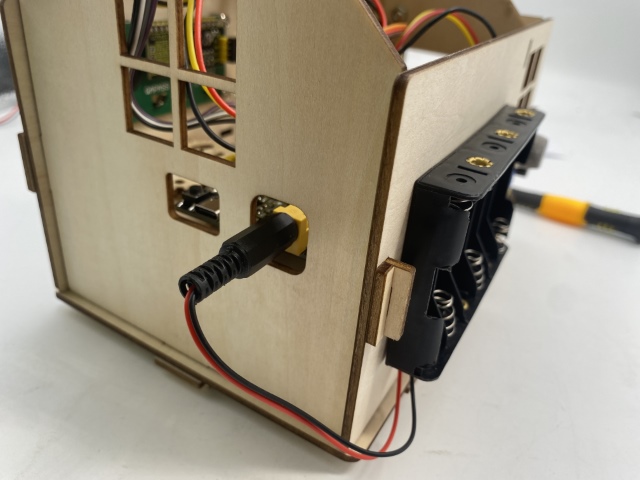

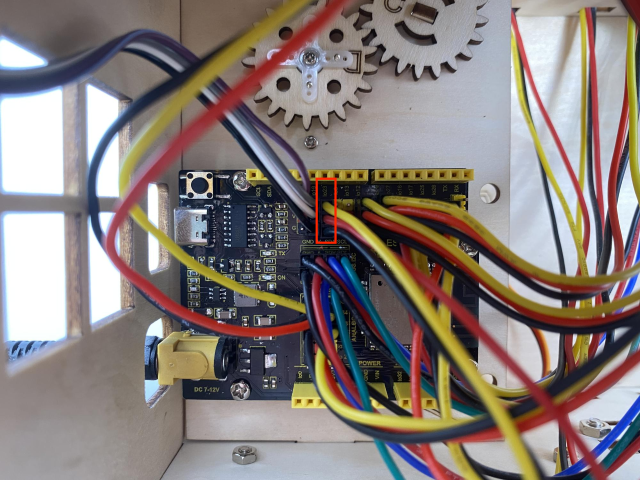

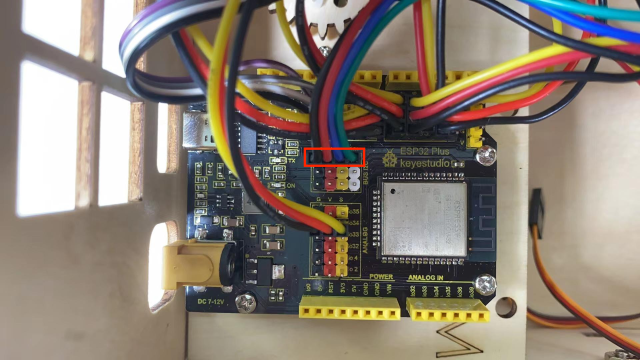

Câblage d’alimentation


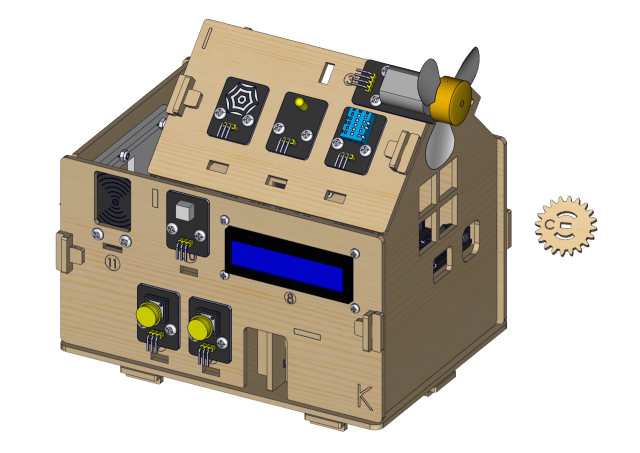

Étape 20

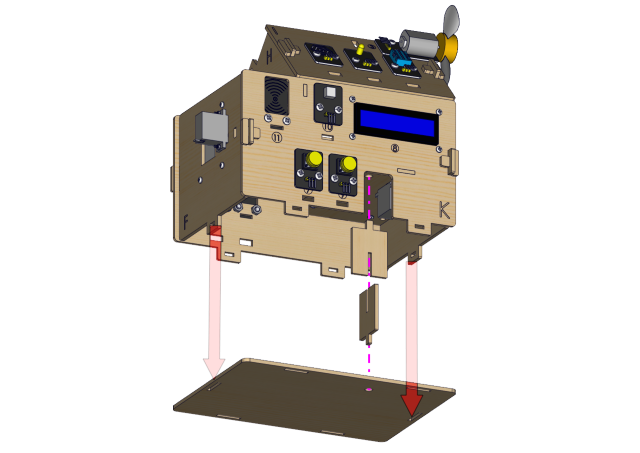

Composants requis


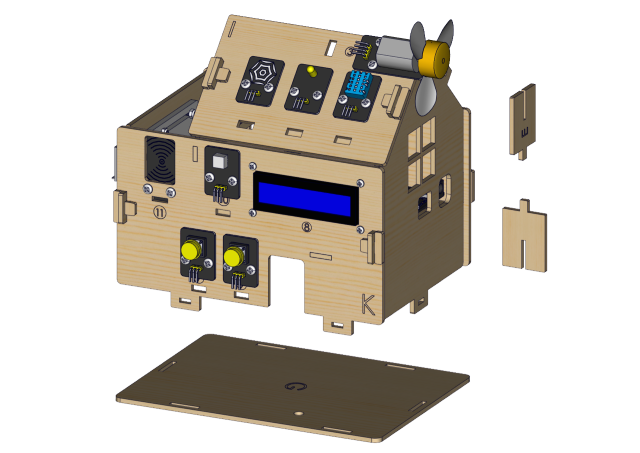

Schéma d’installation


Prototype
