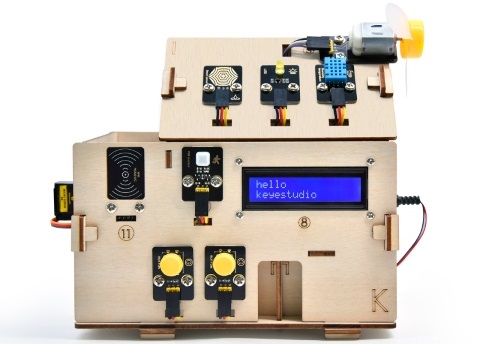

Keyestudio IoT Smart Home Kit for ESP32


1. Descrizione

Con il rapido sviluppo di Internet, vari dispositivi intelligenti sono gradualmente integrati nella nostra vita quotidiana. Ad esempio, possiamo usare RFID per aprire la porta. Inoltre, la cucina è dotata di un allarme rilevatore di gas, che avvisa le persone del pericolo quando vengono rilevati gas pericolosi o grandi quantità di fumo. Quando rileva la pioggia, può raccogliere automaticamente i panni e chiudere le finestre. Tutti i tipi di apparecchi elettrici possono essere controllati tramite telefono cellulare, come luci, ventilatori, aria condizionata e così via.

In questo contesto, desideriamo lanciare questo prodotto per la smart home con controllo ESP32, che dispone di numerosi sensori e moduli oltre alla funzione di rete, rendendo le conoscenze relative a Internet più accessibili per voi.

2. Caratteristiche

  1. Aspetto elegante

  2. Un’ampia gamma di moduli sensore

  3. Controllo di rete tramite app per smartphone

  4. Porta con password Morse

  5. Può chiudere automaticamente le finestre

  6. Funzione RFID

  7. C language e MicroPython

3. Lista del kit

#

Immagine

Nome

Q.tà

1

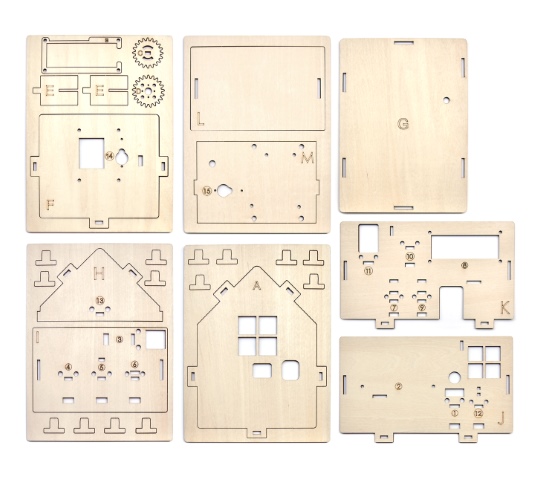

Wooden Board

1

2

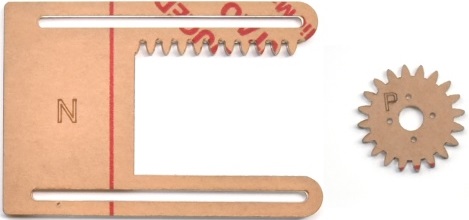

Acrylic Board

1

3

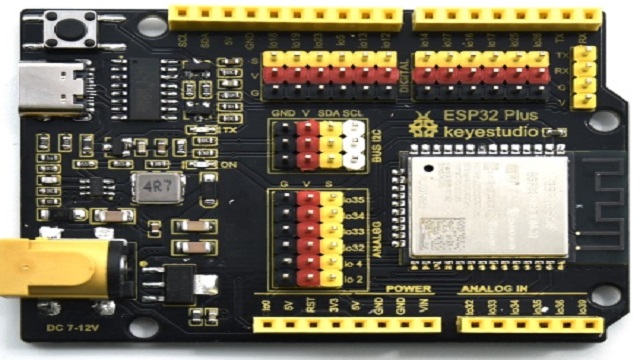

ESP32 PLUS Development Board

1

4

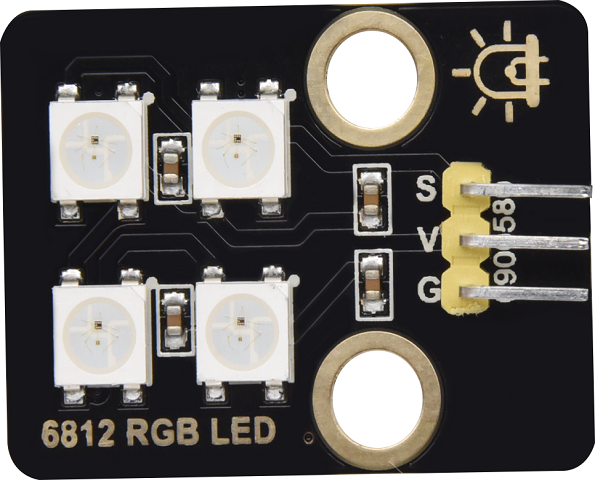

6812 RGB Module

1

5

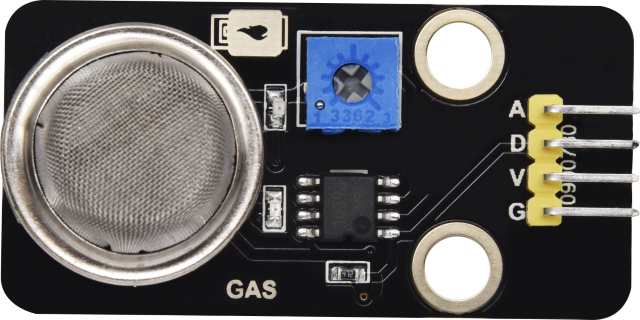

Analog Gas Sensor

1

6

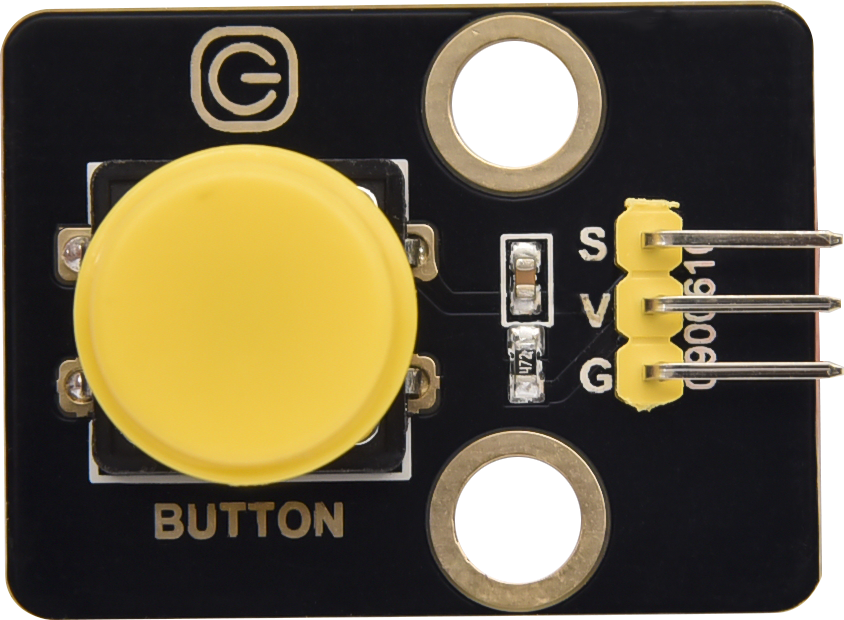

Button Module

2

7

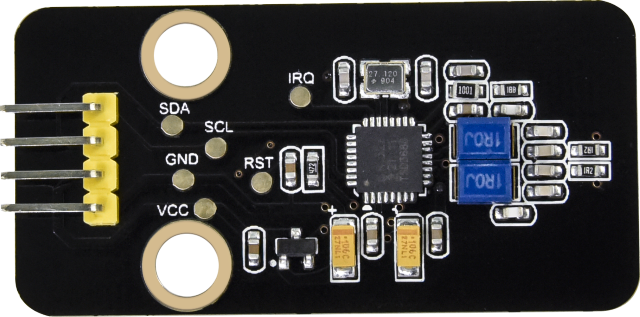

RFID Module

1

8

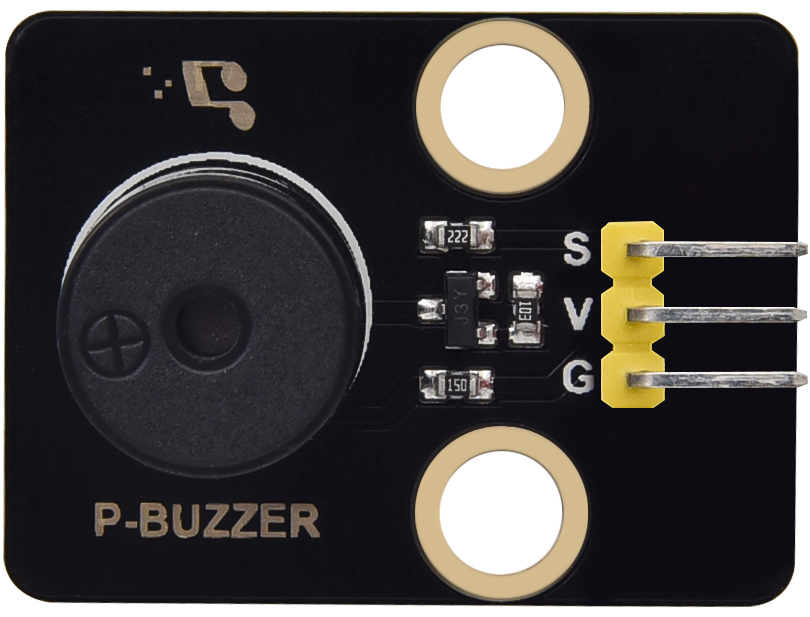

Passive Buzzer Module

1

9


130 Motor

1

10

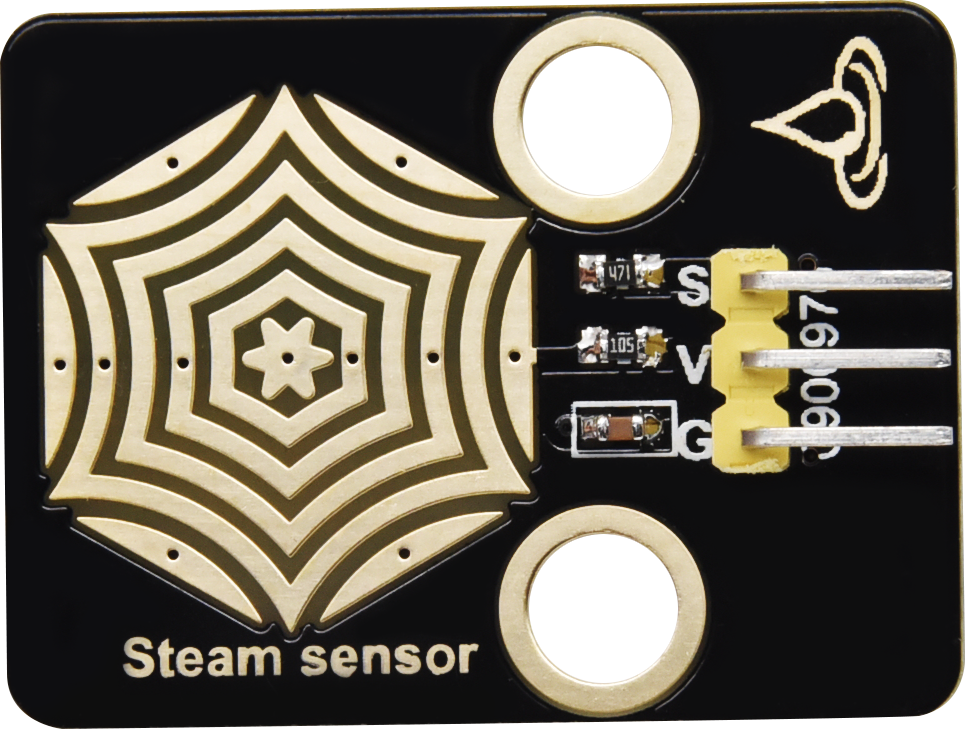

Steam Sensor

1

11

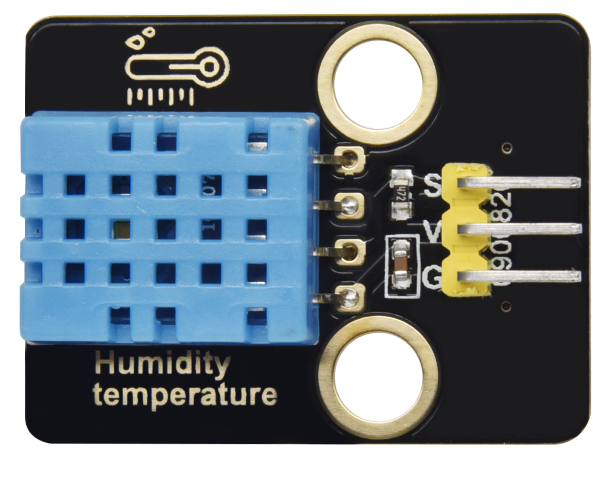

XHT11 Temperature and Humidity Sensor

1

12

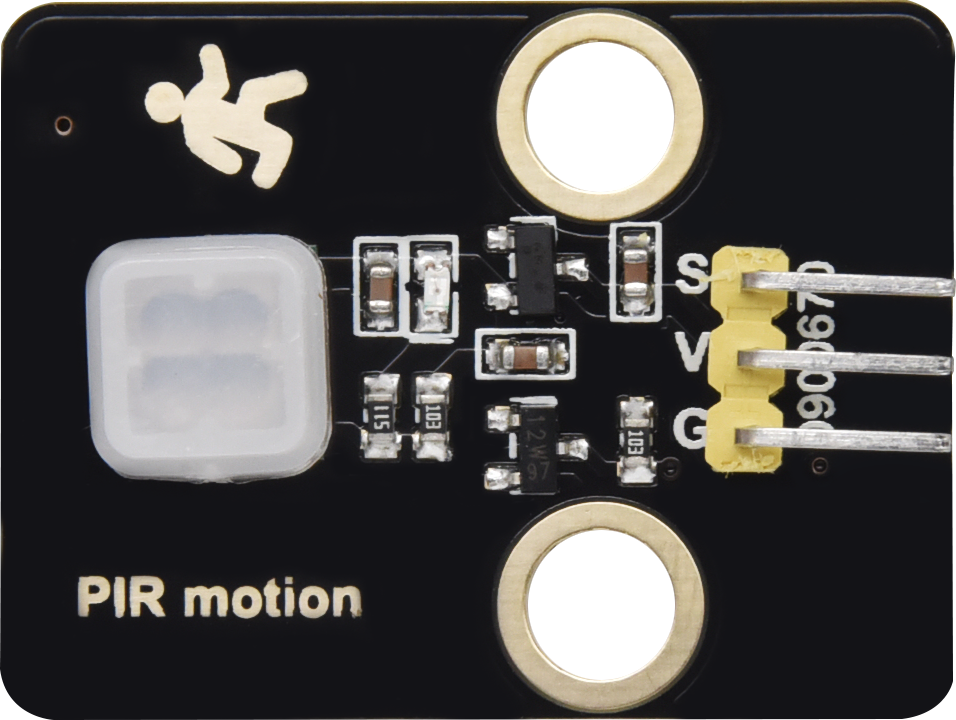

PIR Motion Sensor

1

13

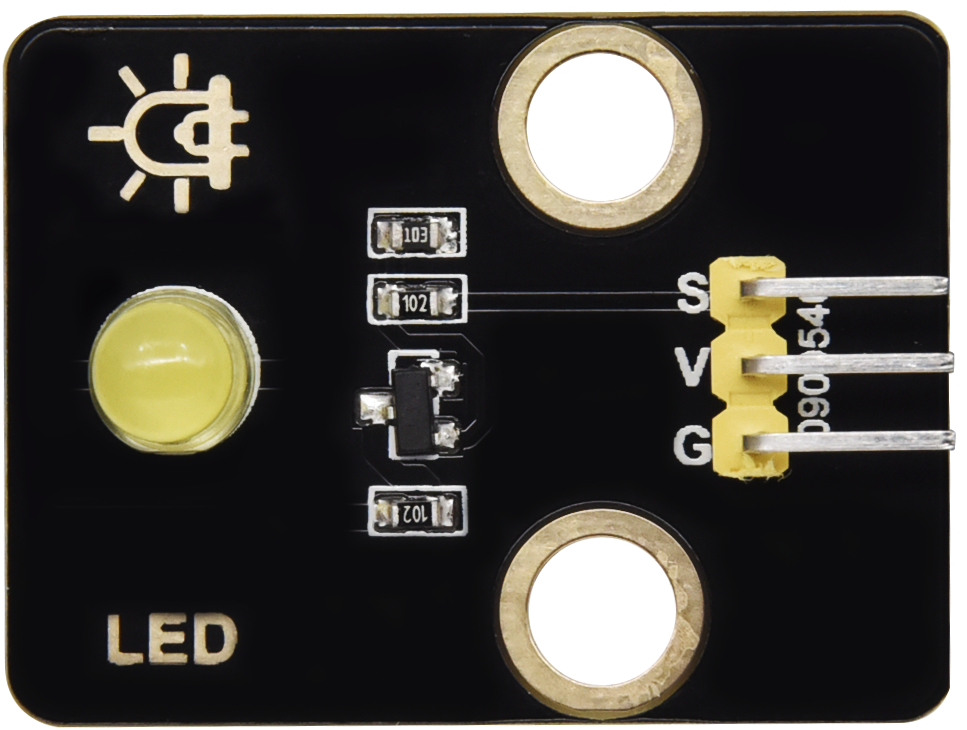

Yellow LED Module

1

14


Servo

2

15

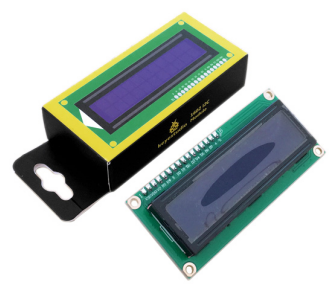

I2C1602 LCD Module

1

16


3P F-F 150 mm Dupont Wire

5

17


3P F-F 200 mm Dupont Wire

4

18


F-F 200 mm /40P/2.54 Wires

0.1 (4 strands)

19

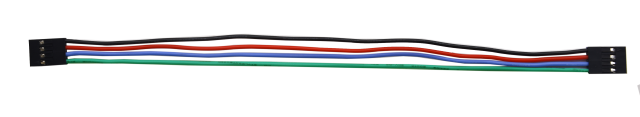

4P F-F 200 mm Splicing Dupont Wire

2

20


M1.4*6MM Round Head Screws

4

21


M1.2*4MM Round Head Screws

4

22


M3 Nickle-plated Nut(self-locking)

5

23


M4*8MM Round Head Screws

24

24

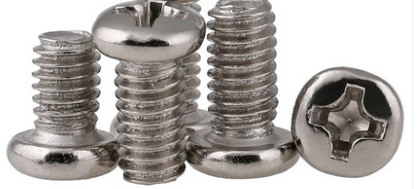

M3*6MM Round Head Screws

9

25


M3*10MM Round Head Screws

5

26


M2*12MM Round Head Screws

5

27

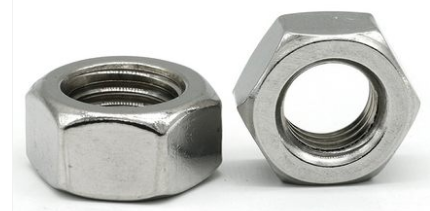

M4 Nickle-plated Nut

24

28


M3 Nickle-plated Nut

7

29


M2 Nickle-plated Nut

6

30


M3*8MM Flat Head Screws

3

31


Cross Wrench

1

32


3.0*40MM Screwdriver

1

33


2.0*40MM Screwdriver

1

34


M3*10MM Dual-pass Copper Pillar

4

35

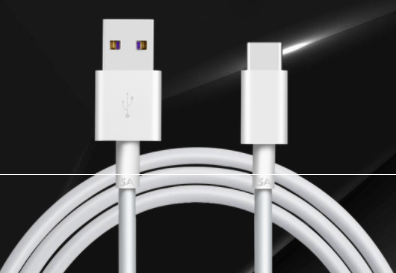

USB Cable

1

36

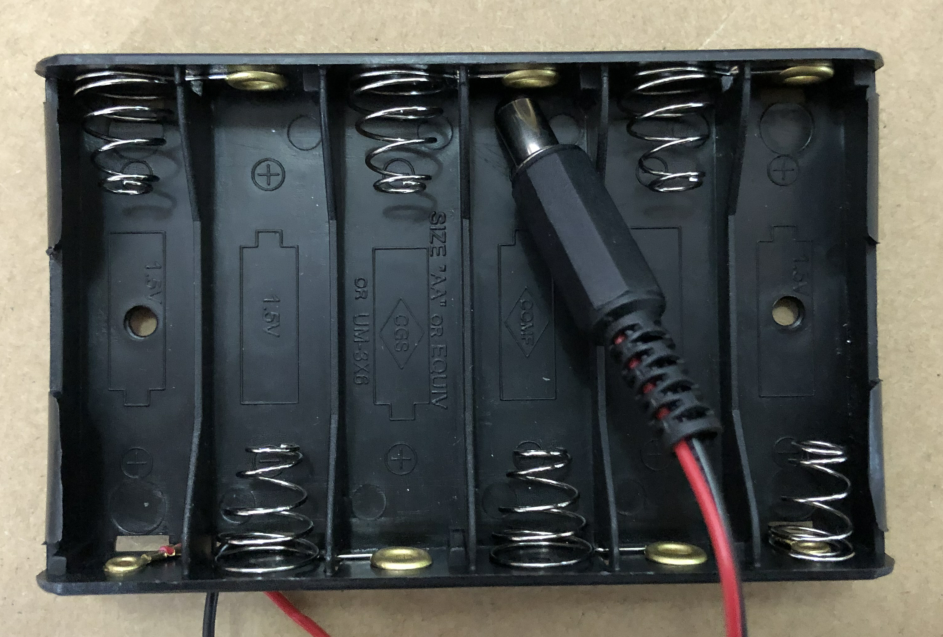

6-Slot AA Battery Holder

1

37


M3*12MM Round Head Screws

4

38

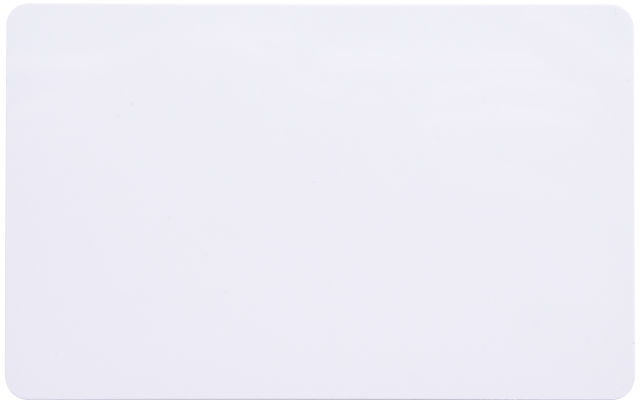

White Card

1

39

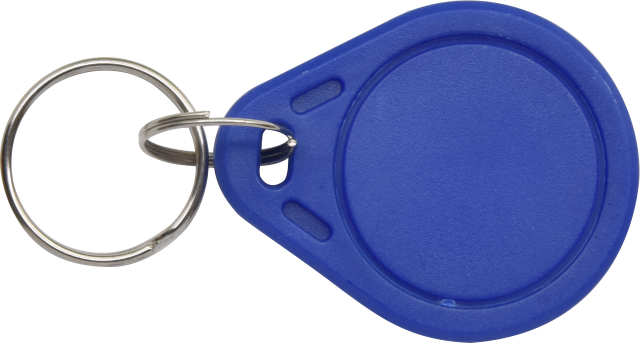

ABS RFID Key

1

4. Come installare la smart home

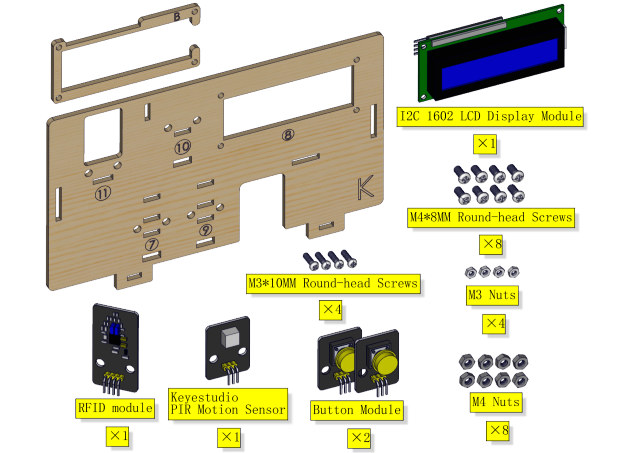

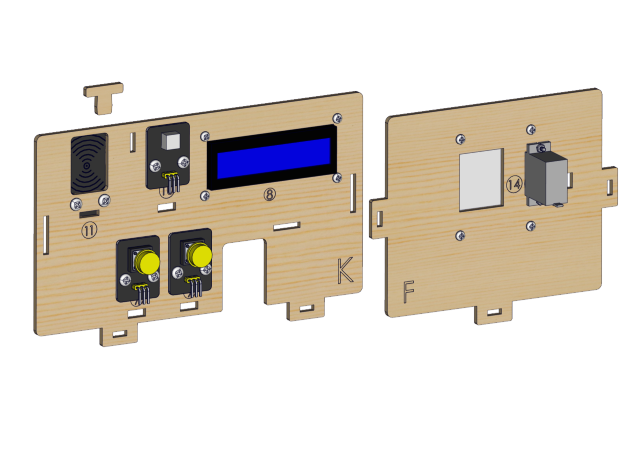

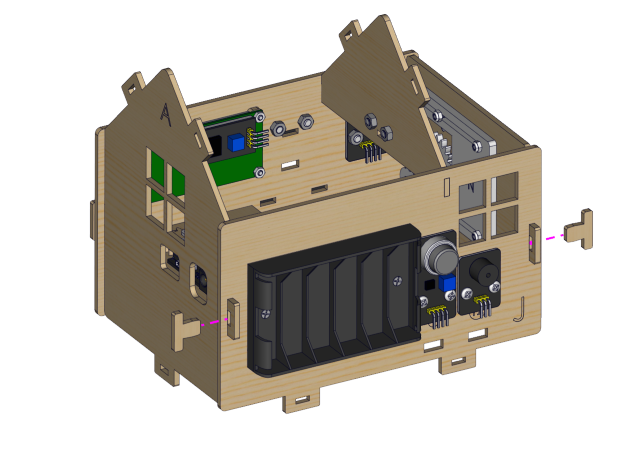

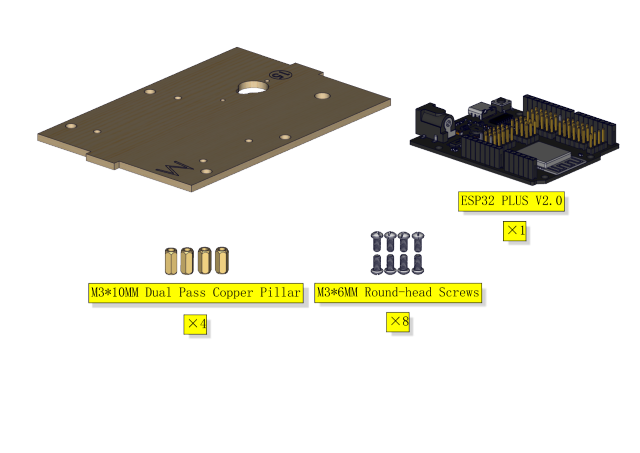

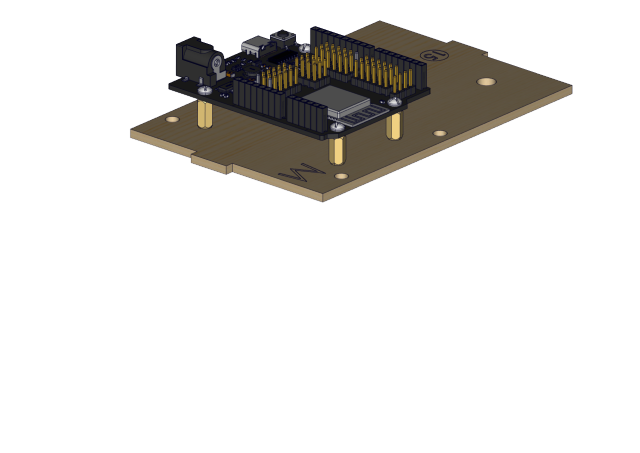

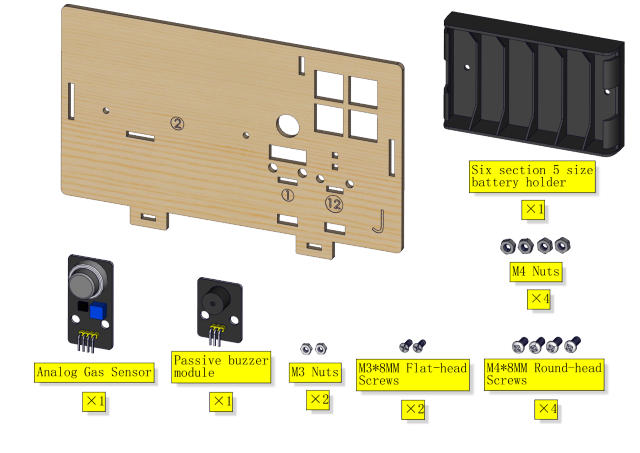

Passo 1 Componenti necessari

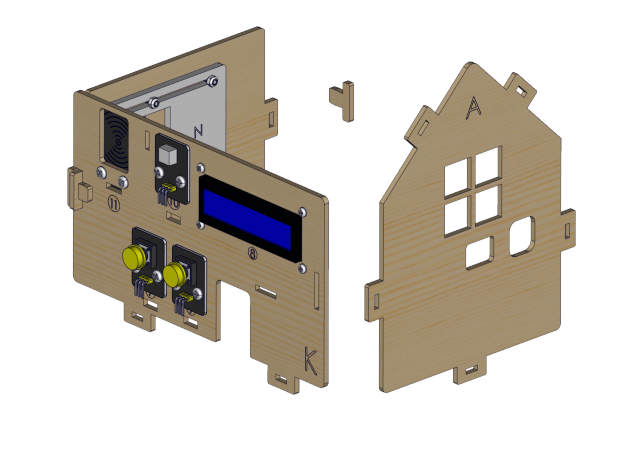

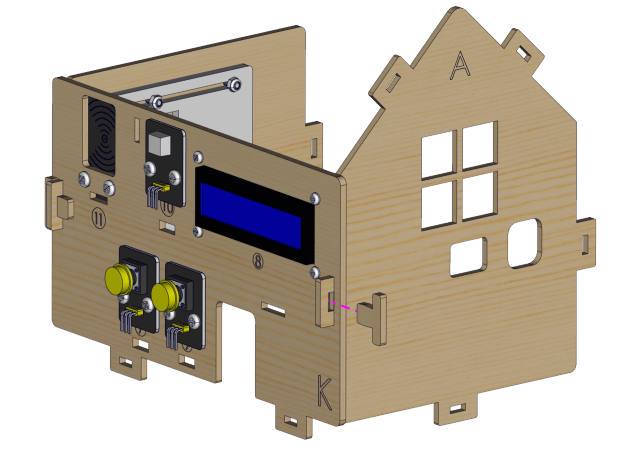

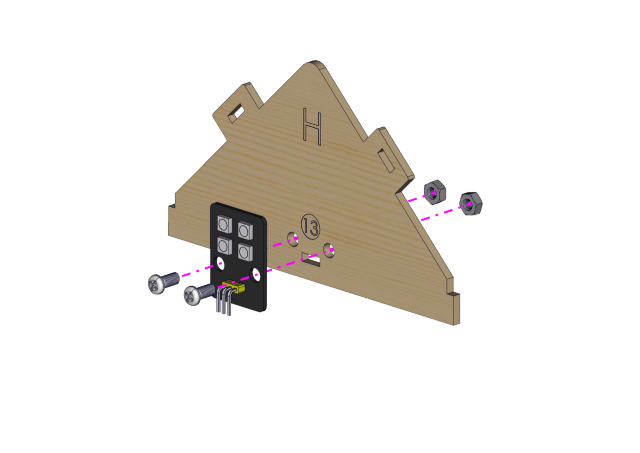

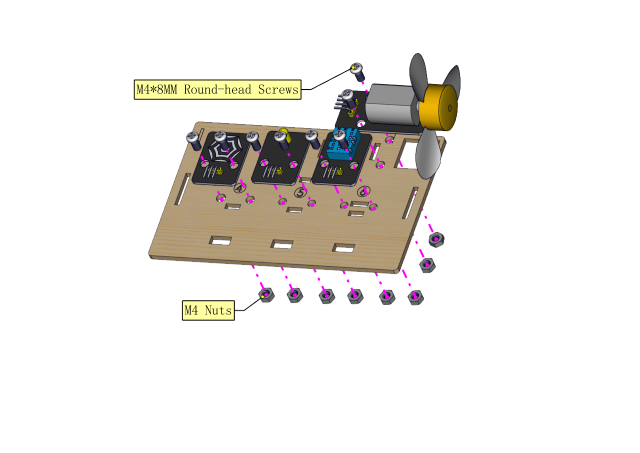

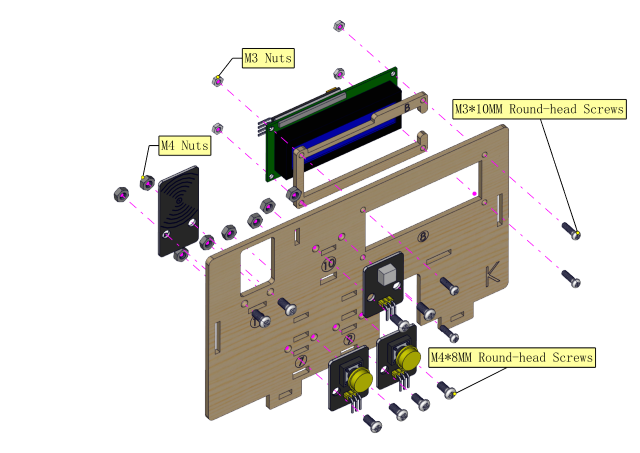

Schema di installazione


Prototipo


Passo 2

Componenti necessari


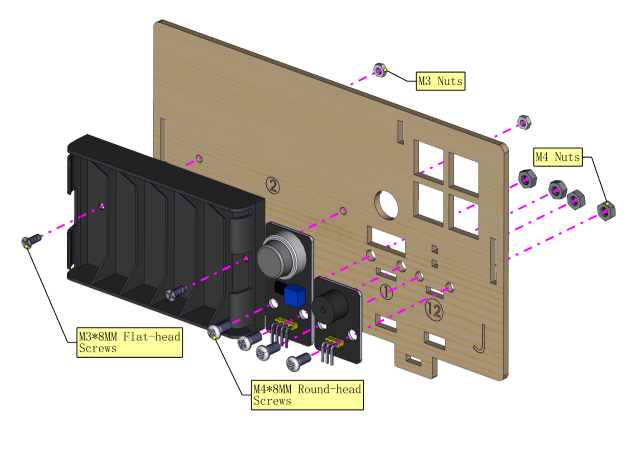

Schema di installazione


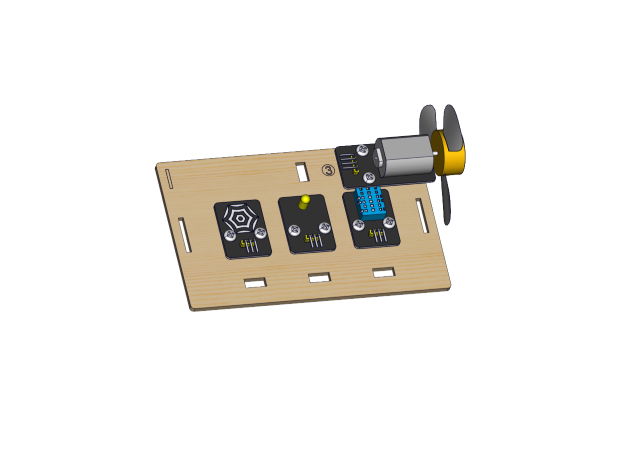

Prototipo


Passo 3

Componenti necessari


Installazione


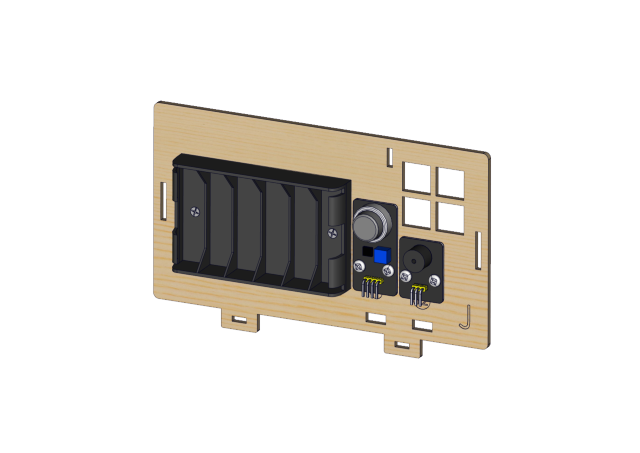

Prototipo


Passo 4

Componenti necessari


Schema di installazione


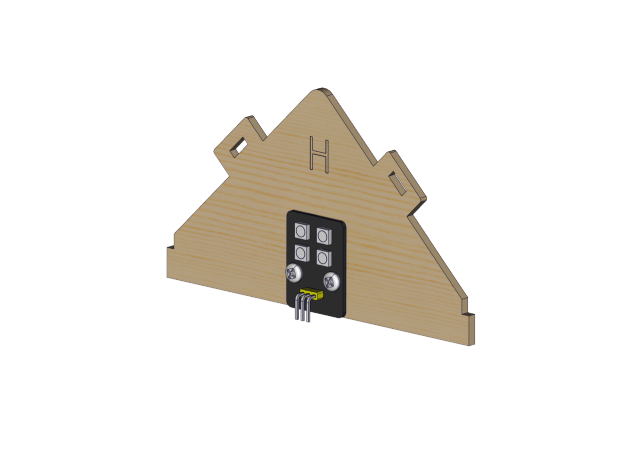

Prototipo


Passo 5

Componenti necessari


Schema di installazione


Prototipo


Passo 6 Componenti necessari


Installazione (Non stringere i dadi autobloccanti)


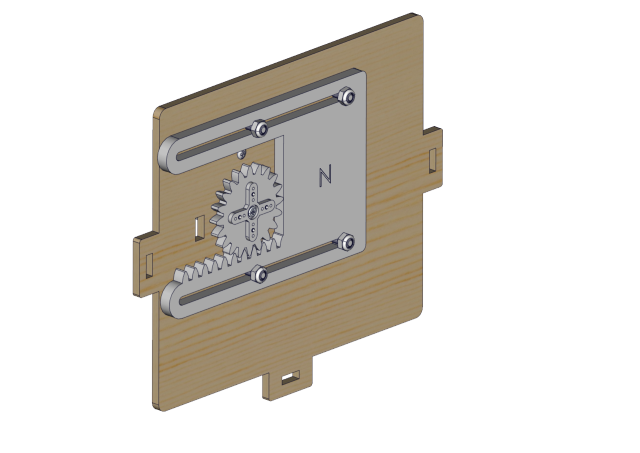

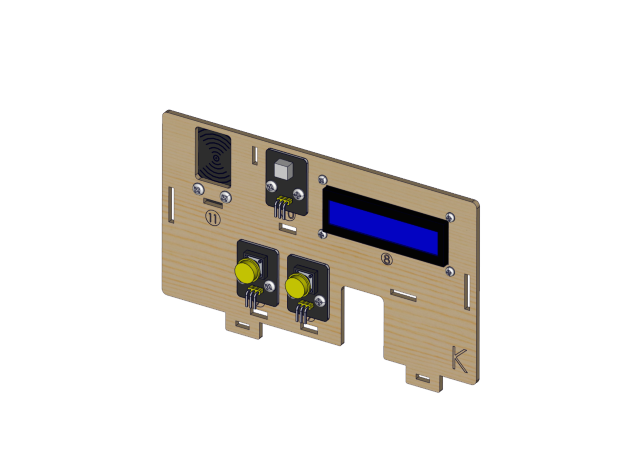

Prototipo


Passo 7

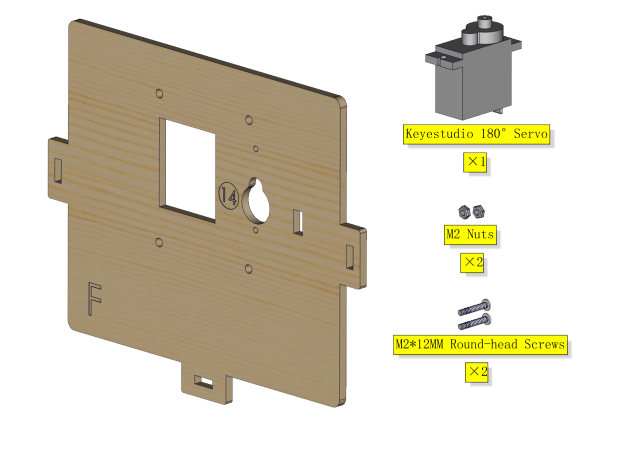

Componenti necessari

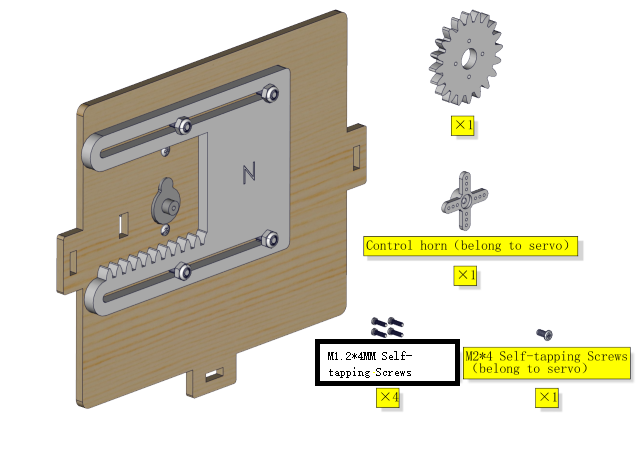

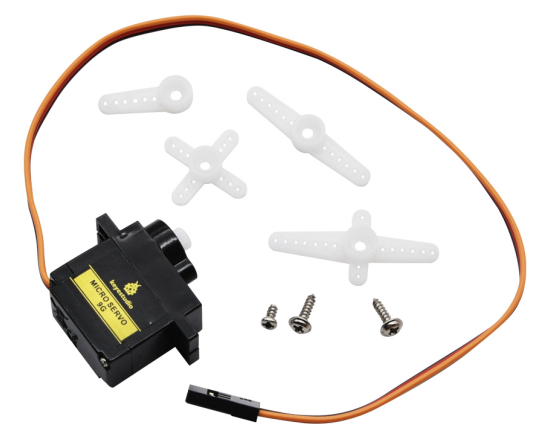

⚠️ Nota speciale: Regolare il servo della finestra a 0 gradi prima dell’installazione

Servo

PCB

Filo marrone

G

Filo rosso

5V

Filo arancione

GPIO5

⚠️ Promemoria importante: Le due seguenti modalità possono essere scelte liberamente in base alla tua situazione.

Metodo 1:codice Arduino

⚠️ Nota speciale: Prima di scrivere il codice e caricarlo, devi installare l’Arduino IDE, per favore vai al link: 5. Arduino Tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Arduino/arduino.html>__\ ,e poi consulta la parte di 5.2 Getting started with Arduino .

Come ottenere il codice?

Nella cartella …\Resource compression package\arduino Code , apri il file Initialization-of-window-servo-angle.ino , oppure copia e incolla il seguente codice di prova nell’Arduino IDE.


#include <ESP32Servo.h>
Servo myservo;
#define servoPin 5

void setup() {
  myservo.attach(servoPin,500,2500);
  myservo.write(0);
  delay(300);
  myservo.write(90);
  delay(300);
  myservo.write(0);
  delay(300);
}

void loop() {
  // put your main code here, to run repeatedly:
}

Metodo 2:codice MicroPython

⚠️ Nota speciale: Prima di scrivere il codice e caricarlo, devi installare l’IDE MicroPython, vai al link: 6. Python tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Python/Python.html>__, e poi consulta la parte di 6.2 get starter with Thonny .

Come ottenere il codice?

Nella cartella …\Resource compression package\MicroPython Code , apri il file Initialization-of-window-servo-angle.py , oppure copia e incolla il seguente codice di prova nell’IDE Thonny.


from machine import Pin, PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

'''
The duty cycle corresponding to the angle
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

pwm.duty(angle_0)
time.sleep(1)
pwm.duty(angle_90)
time.sleep(1)
pwm.duty(angle_0)
time.sleep(1)

# while True:

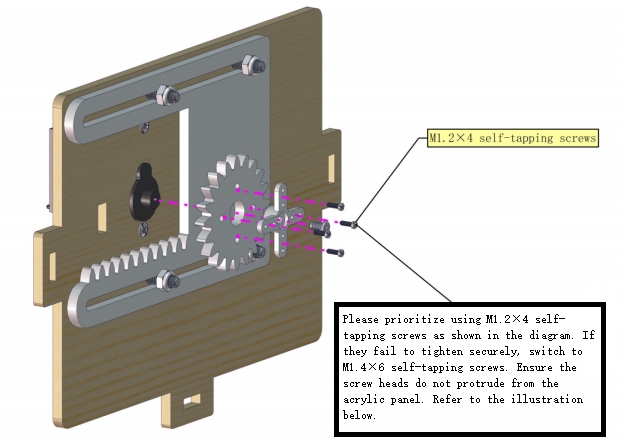

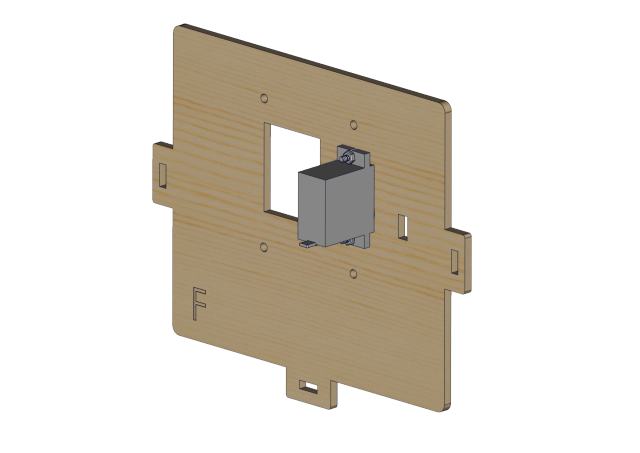

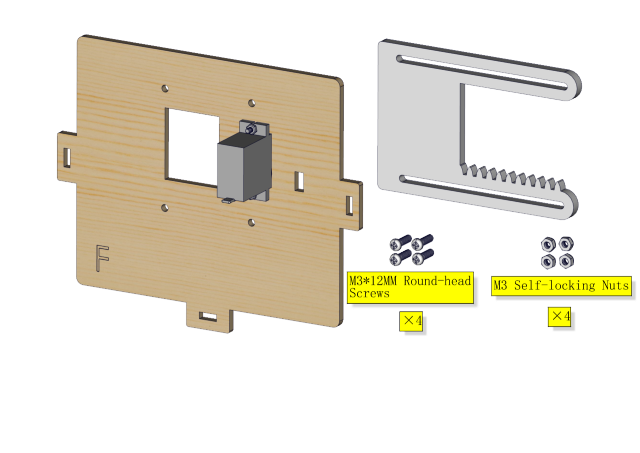

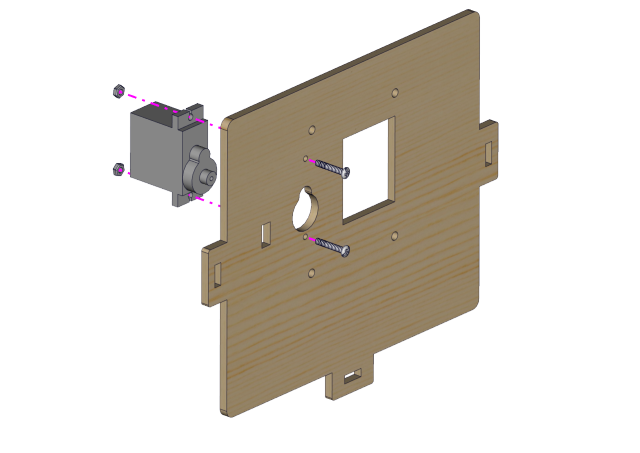

Dopo aver regolato l’angolo del servo della finestra a 0°, procedere all’installazione come mostrato nella seguente immagine)

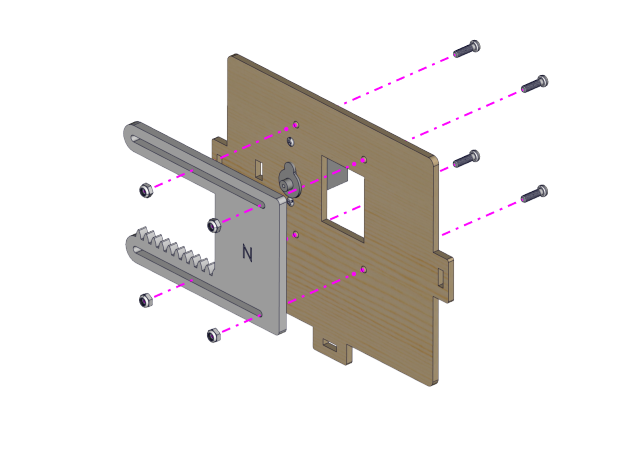

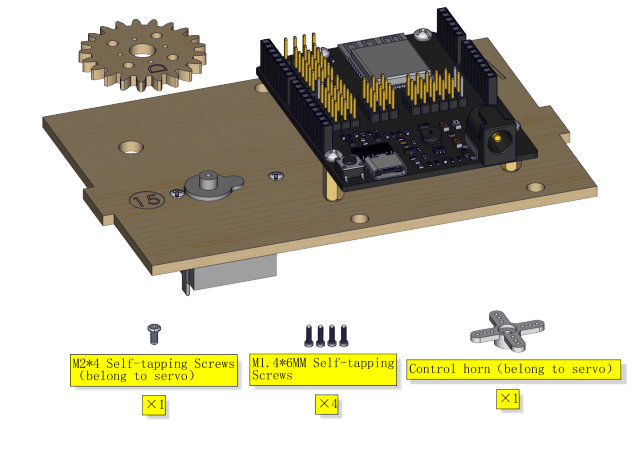

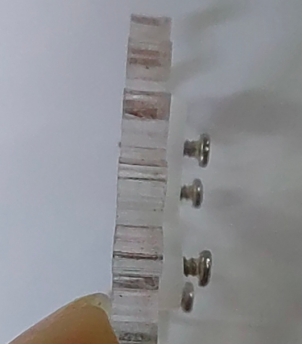

Installare le viti autofilettanti M1.4*6MM come mostrato di seguito


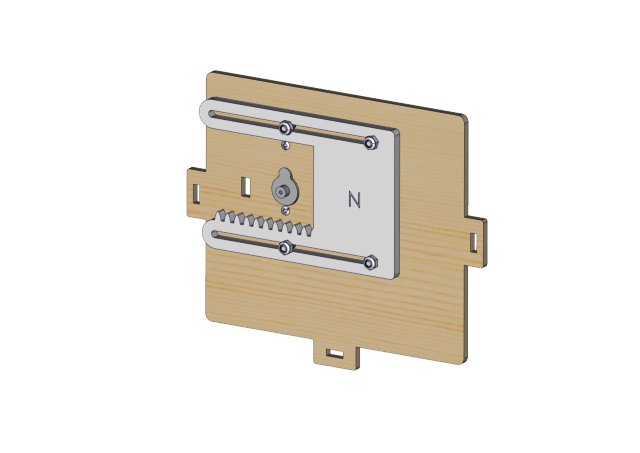

Prototipo


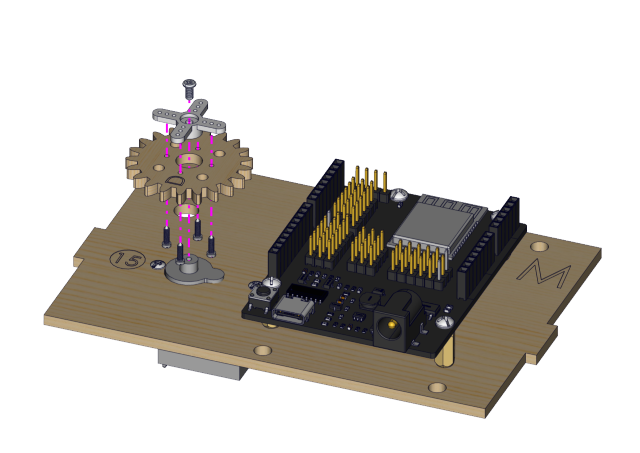

Passo 8

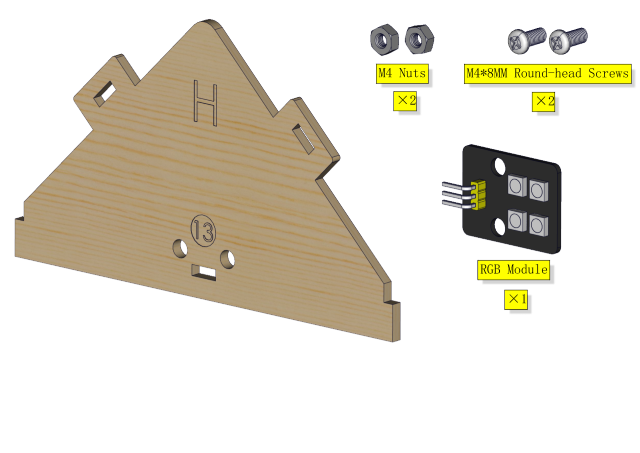

Componenti necessari

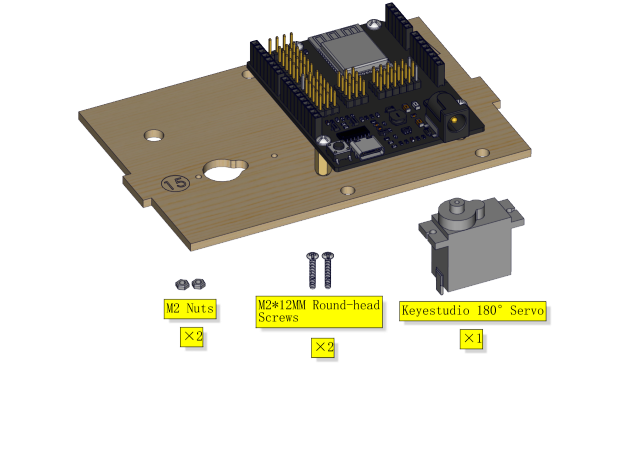

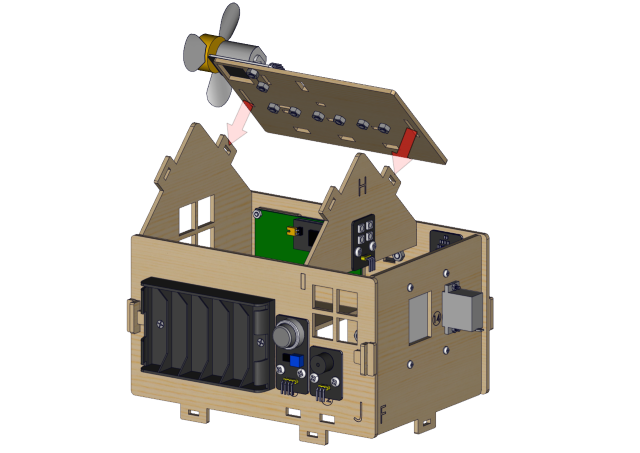

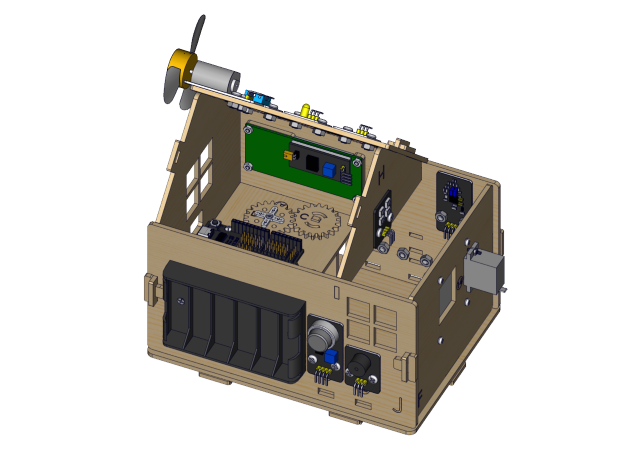

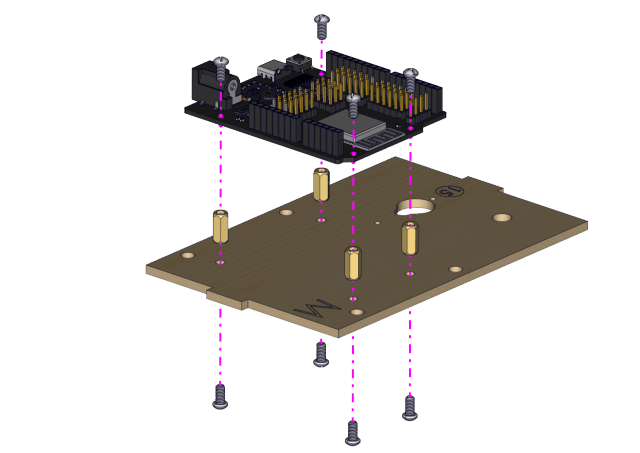

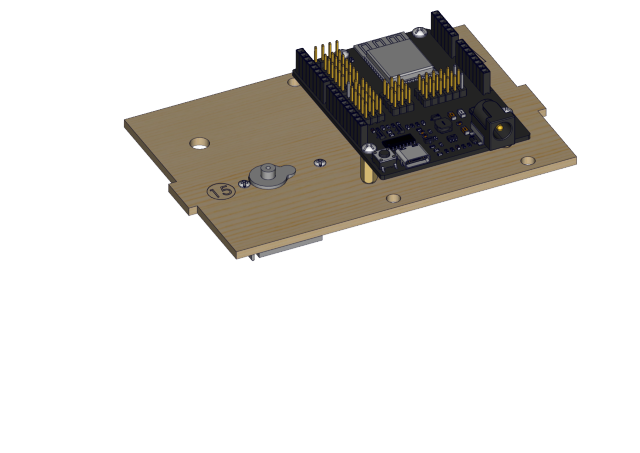

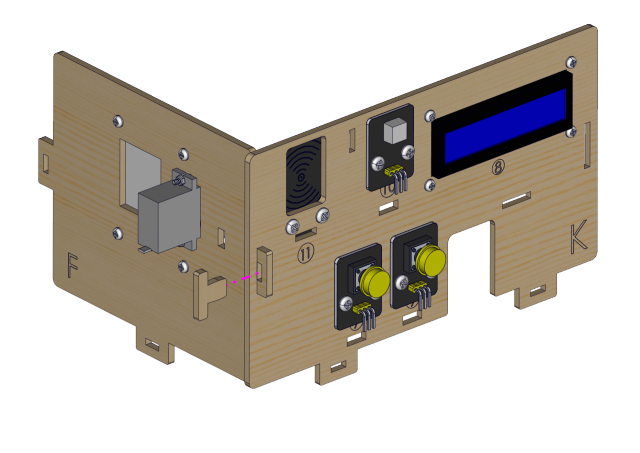

Diagramma di installazione


Prototipo


Passo 9

Componenti necessari


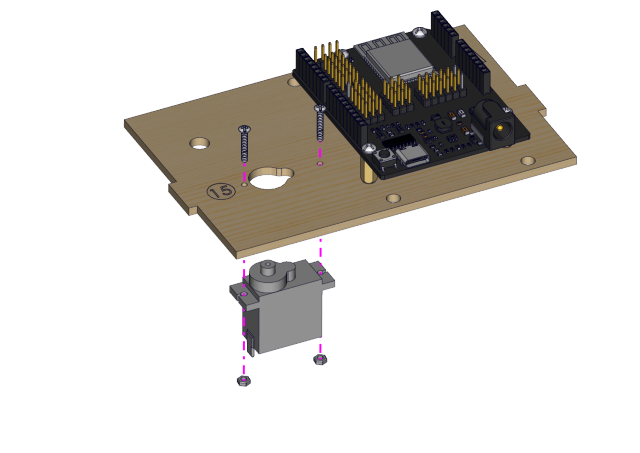

Diagramma di installazione


Prototipo


Passo 10 Componenti necessari


Diagramma di installazione


Prototipo


Passo 11

Componenti necessari


Diagramma di installazione


Prototipo


Passo 12

Componenti necessari


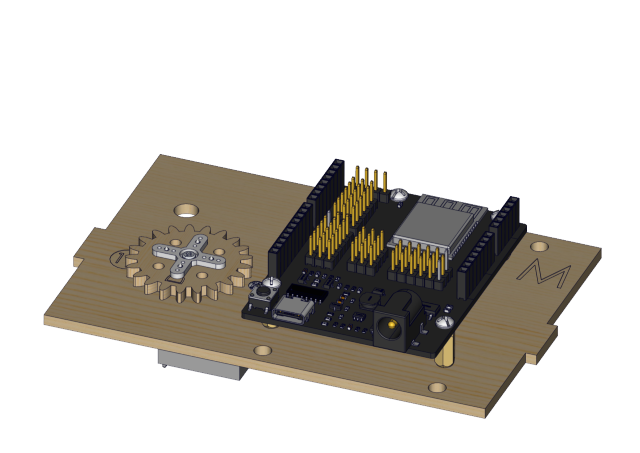

Diagramma di installazione


Prototipo


Passo 13

Componenti necessari


Diagramma di installazione


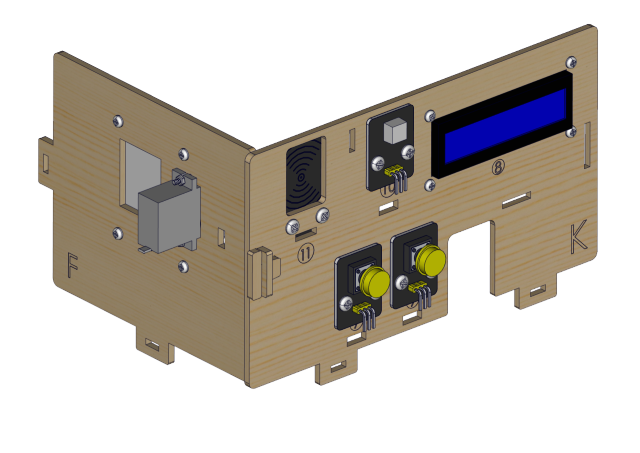

Prototipo


Passo 14

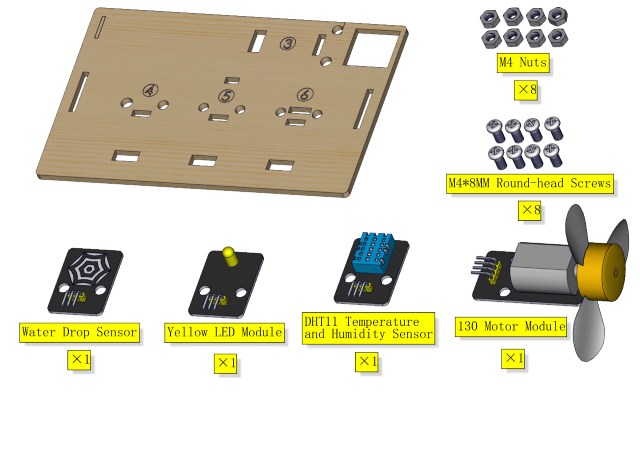

Componenti necessari


Diagramma di installazione


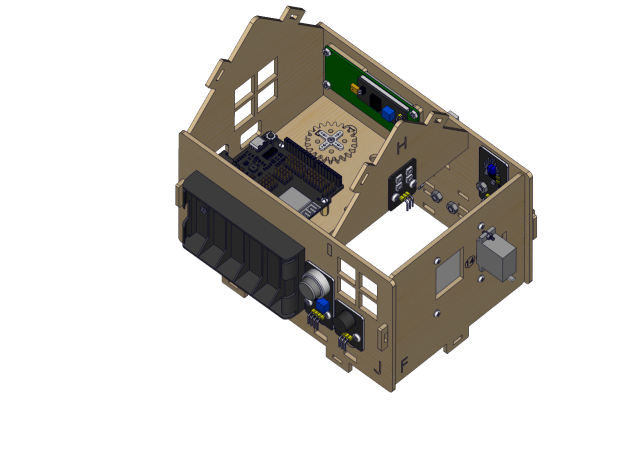

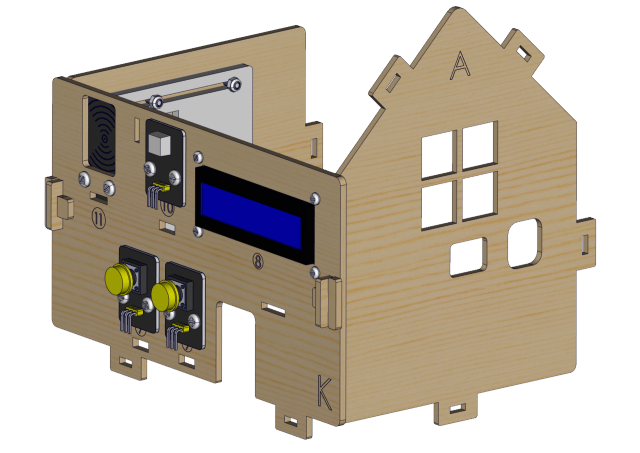

Prototipo


Passo 15

Componenti necessari


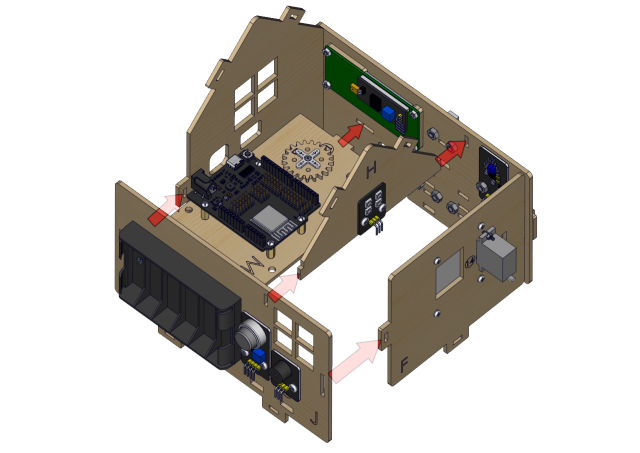

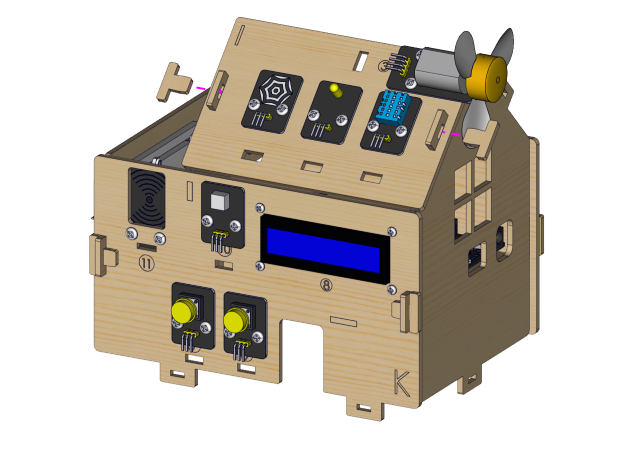

Diagramma di installazione


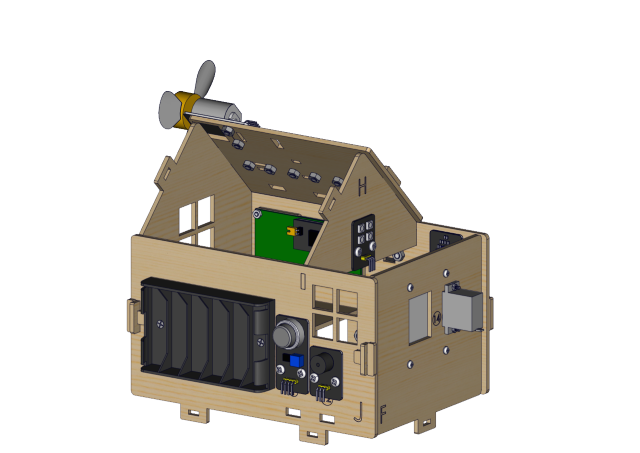

Prototipo


Passo 16

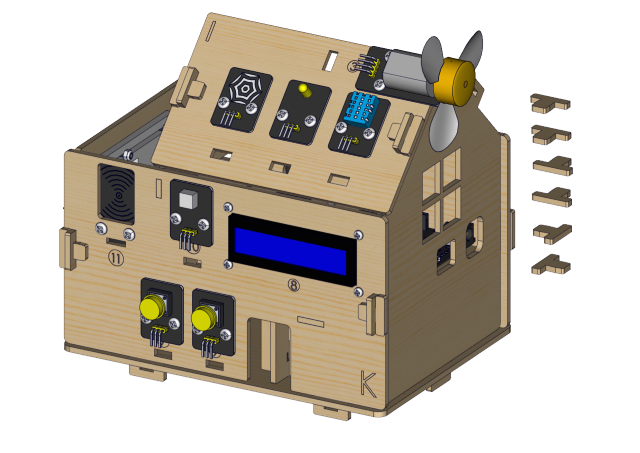

Componenti necessari


Diagramma di installazione


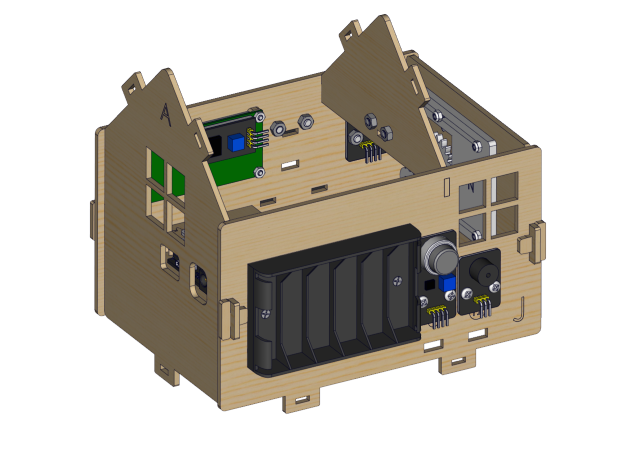

Prototipo


Passo 17

Componenti necessari


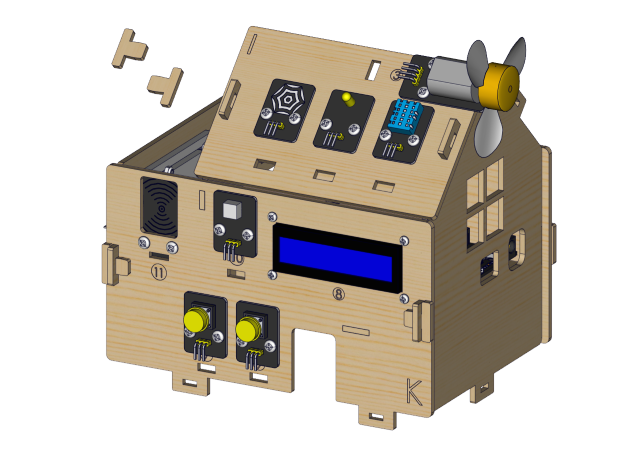

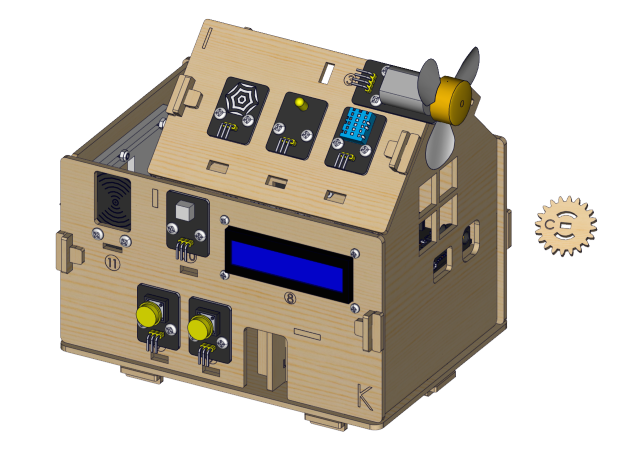

Diagramma di installazione


Prototipo


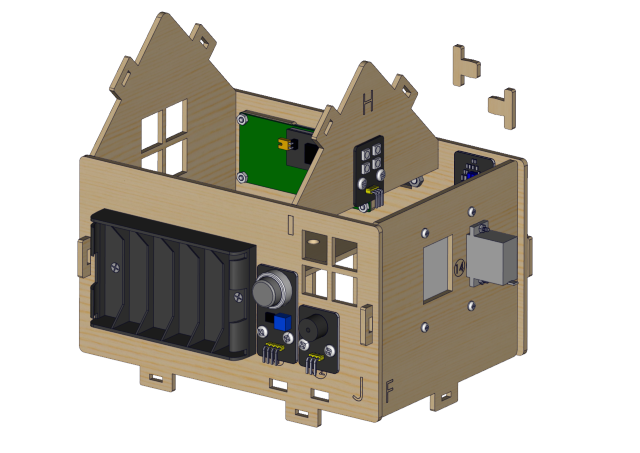

Passo 18

Componenti necessari


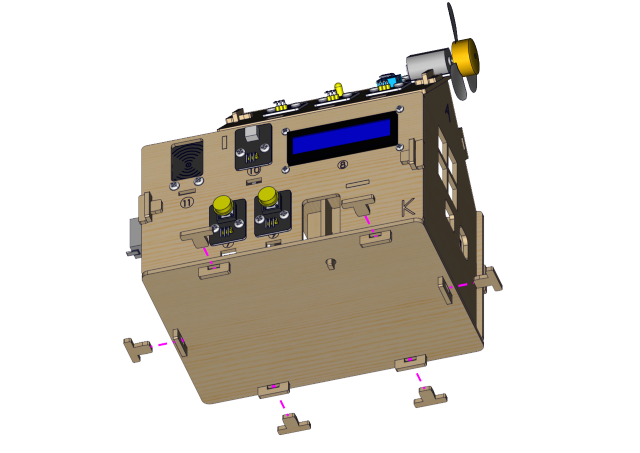

Diagramma di installazione


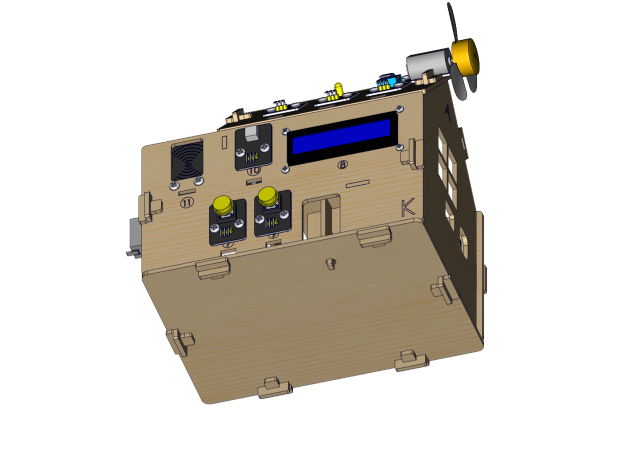

Prototipo


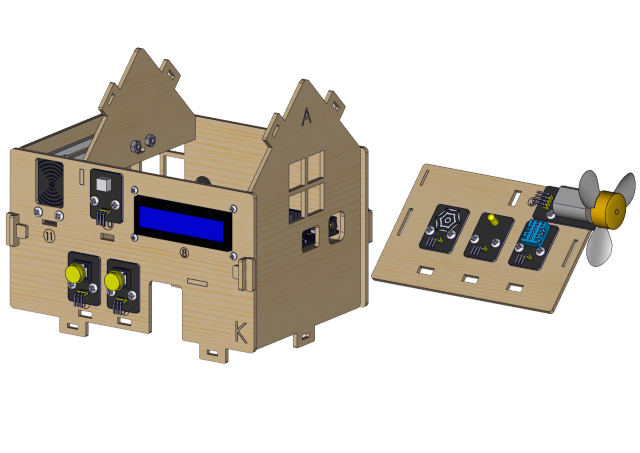

Passo 19

Componenti necessari


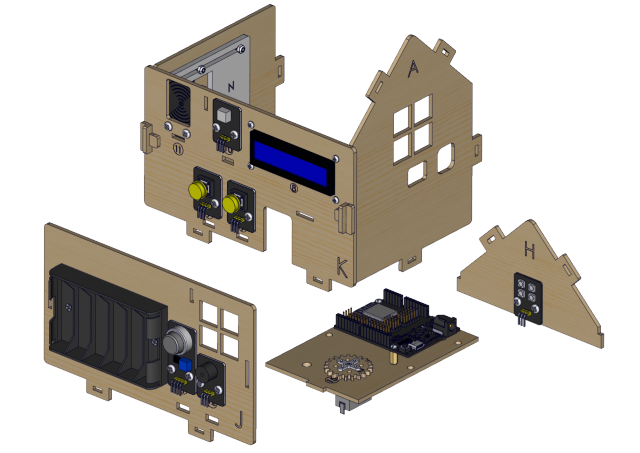

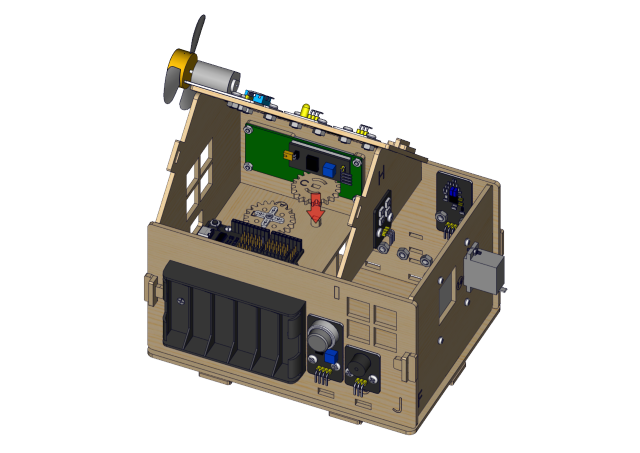

Diagramma di installazione


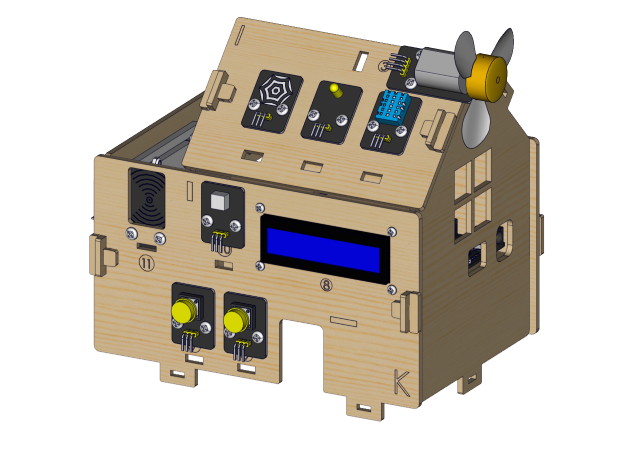

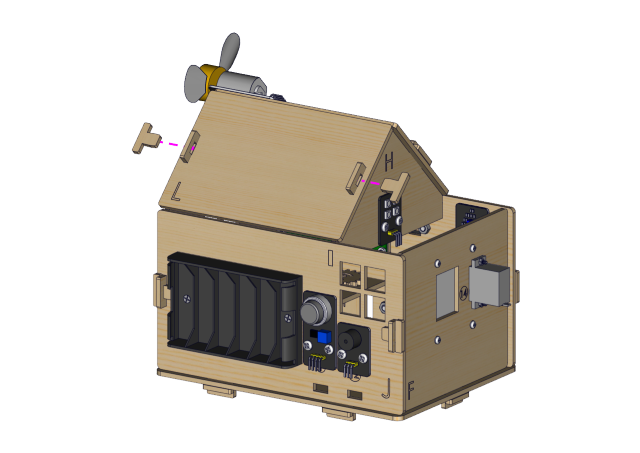

Prototipo

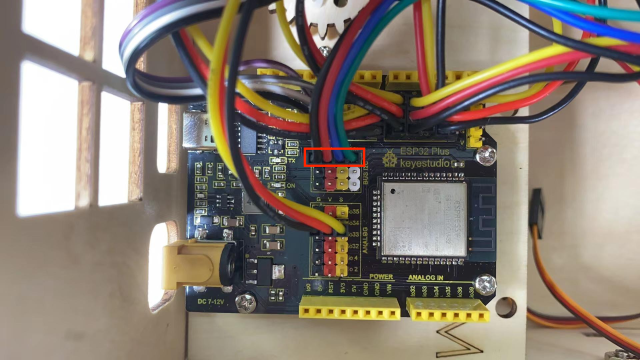

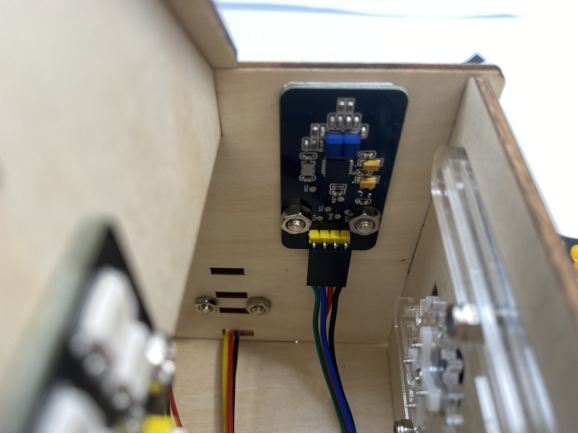

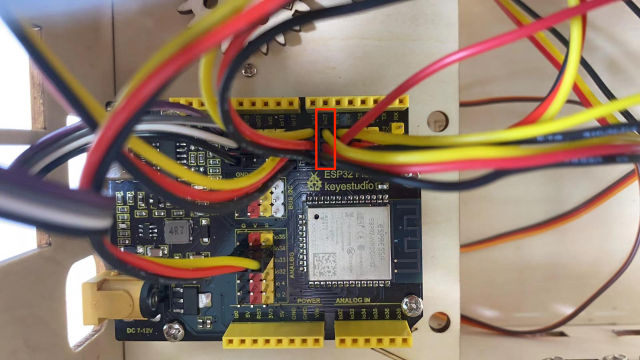

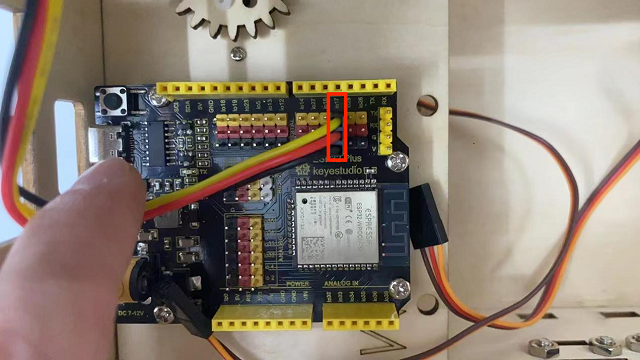

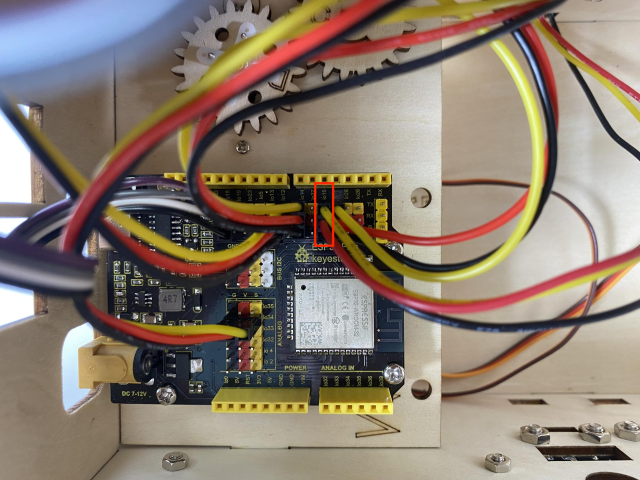

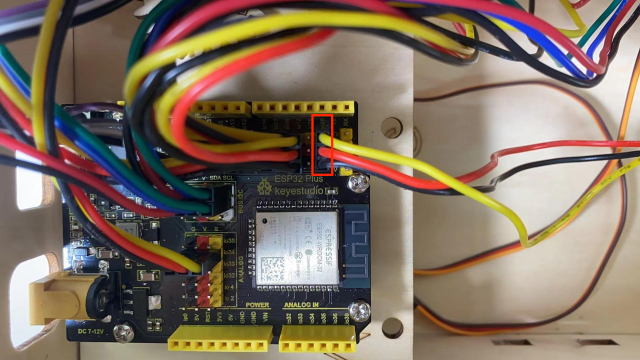

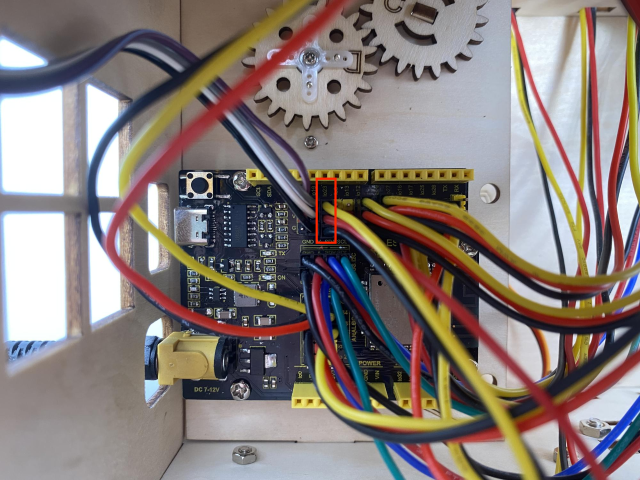

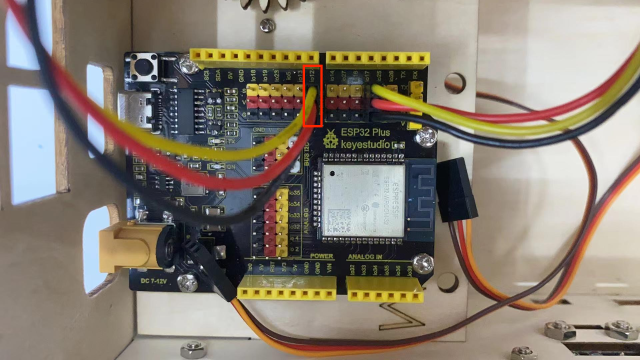

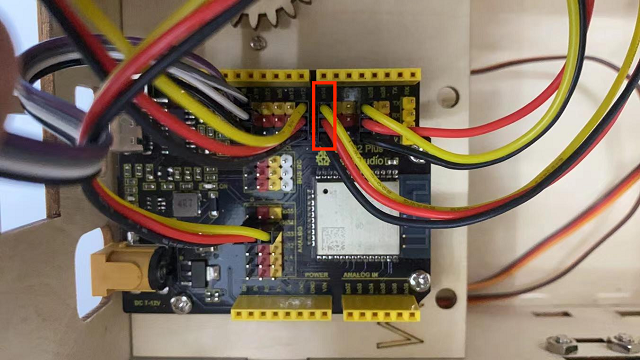

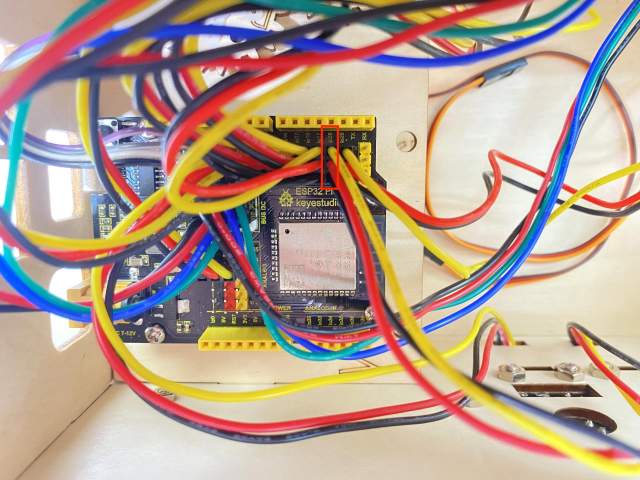

Parte di cablaggio

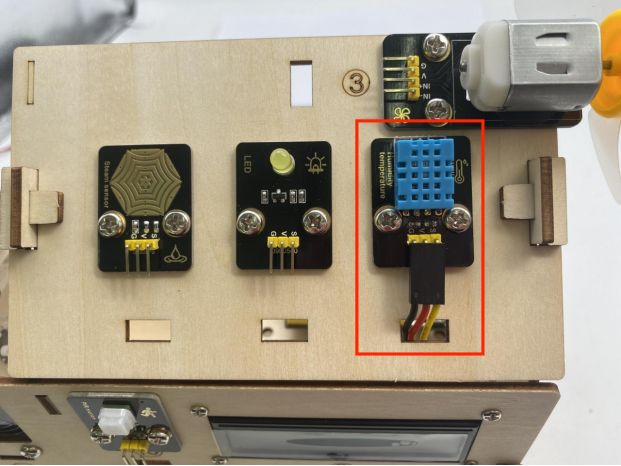

Collegare il sensore di temperatura e umidità a io17

Usare un cavo di collegamento 3P corto: 15cm

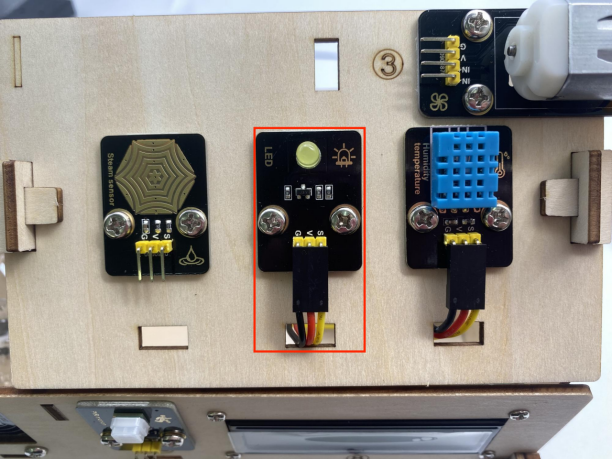

Collegare il modulo LED giallo a io12 image101

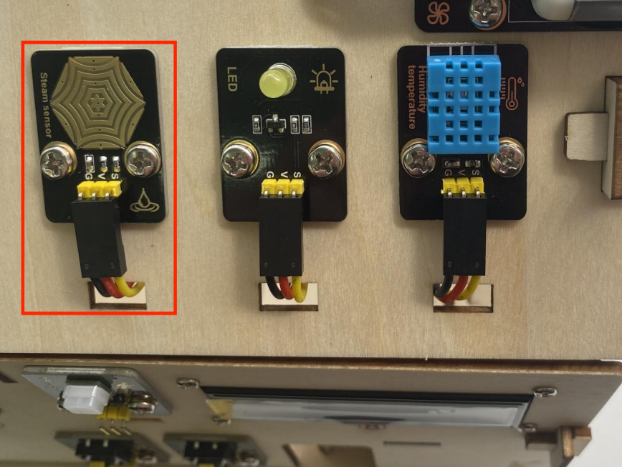

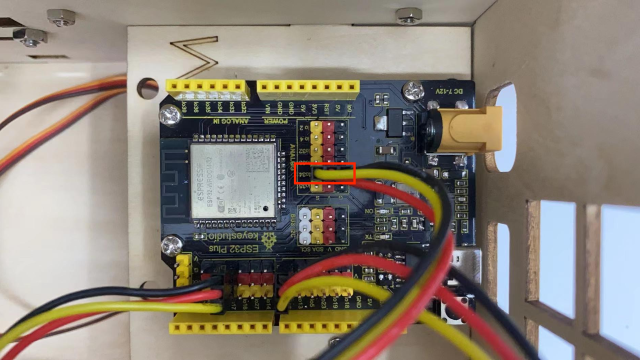

sensore di vapore a io34

Linea di connessione 3P, corta: 15cm

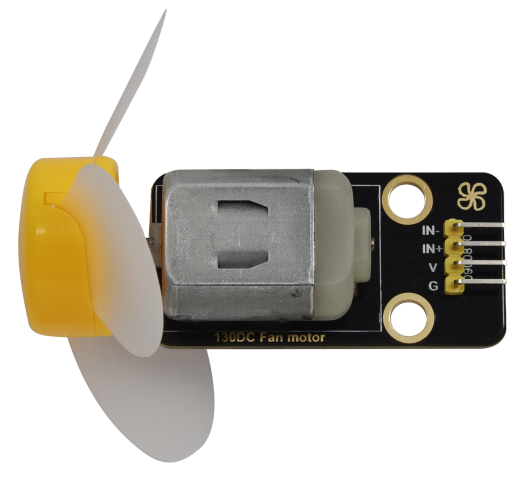

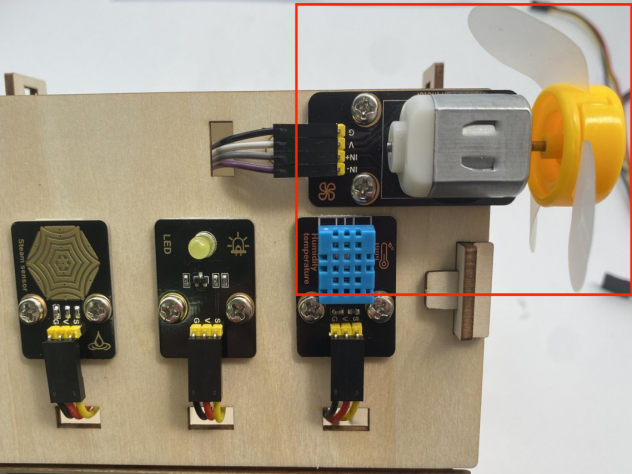

ventola (IN- to io18,IN+ to io19)

Cavi Dupont usati: 4 cavi Dupont distribuiti

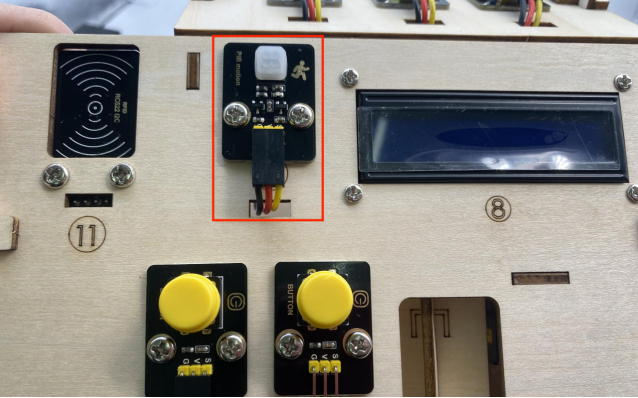

sensore di movimento PIR a io14

Linea di connessione 3P, corta: 15cm

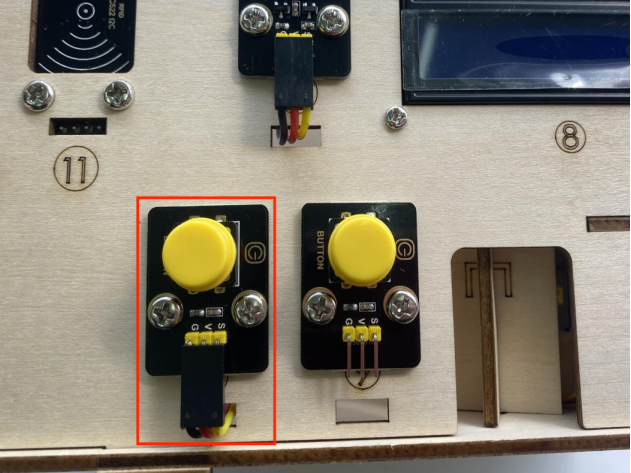

modulo pulsante sinistro a io16

Linea di connessione 3P, filo lungo: 20cm

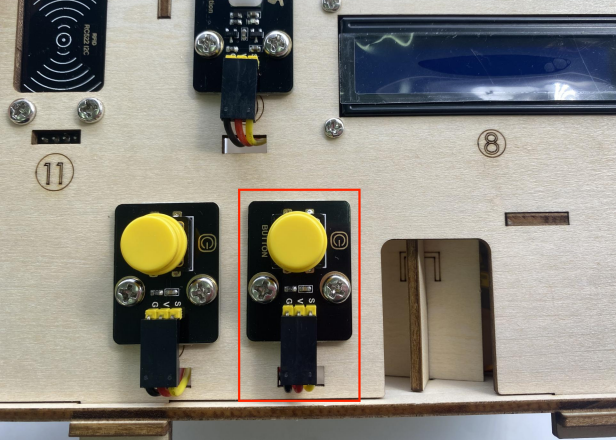

modulo pulsante destro a io27

Linea di connessione 3P, filo lungo: 20cm



modulo RFID all’IIC

La linea 4P unificata

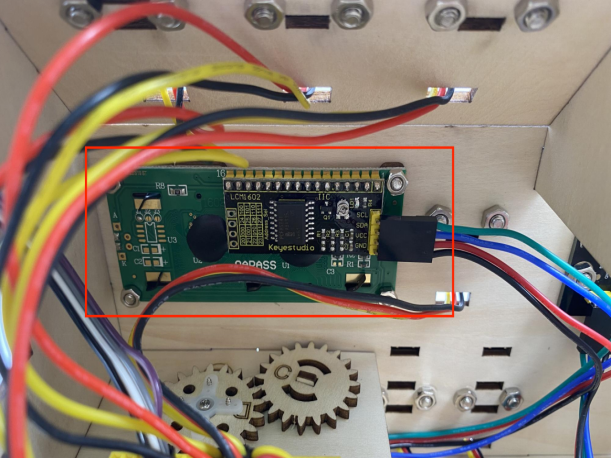

display LCD1602 all’IIC

La linea 4P unificata

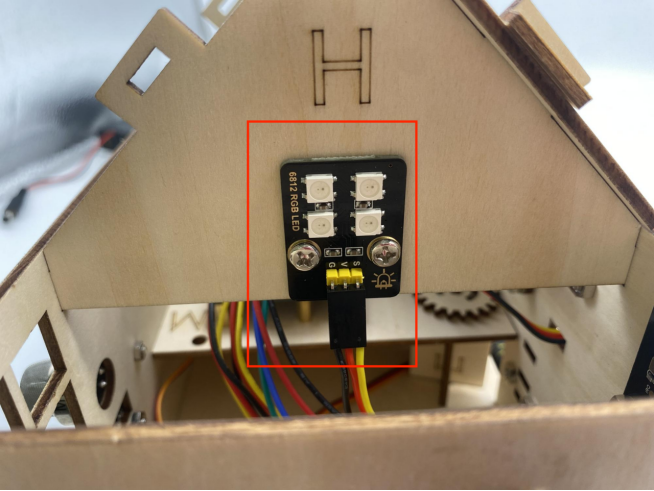

LED 6812RGB a io26

Linea di connessione 3P, corta: 15cm

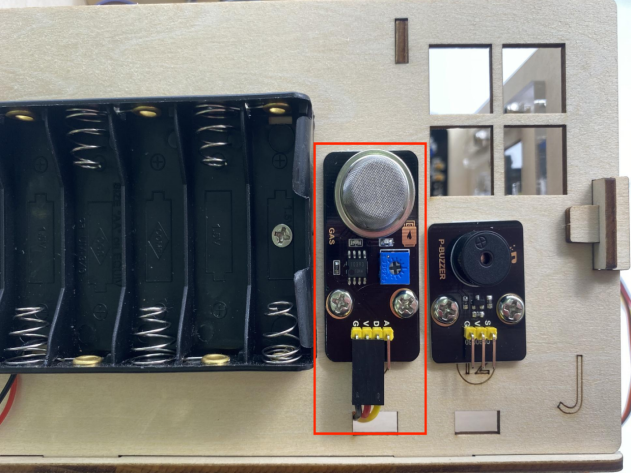

sensore di gas a io23

Linea di connessione 3P, filo lungo: 20cm

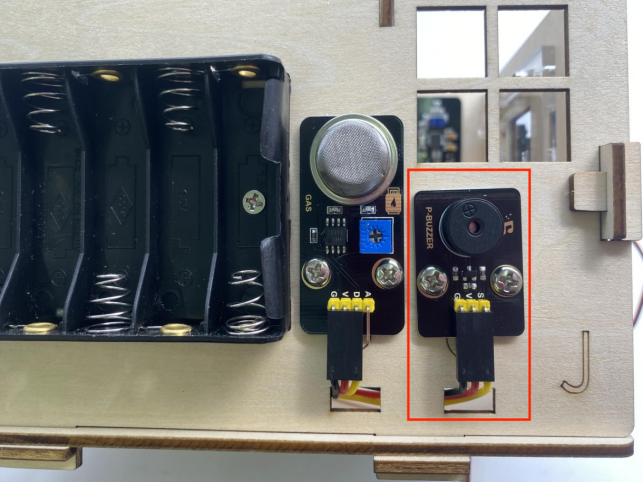

buzzer (sensore) a io25

Linea di connessione 3P, filo lungo: 20cm

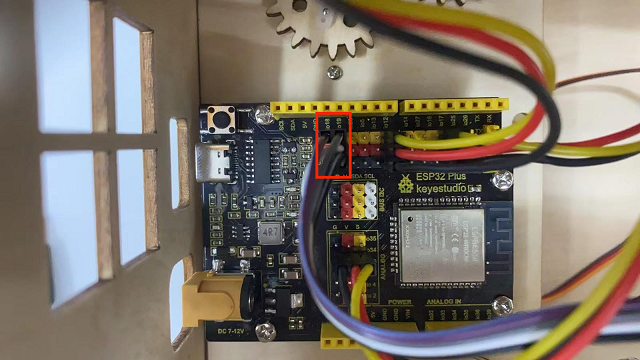

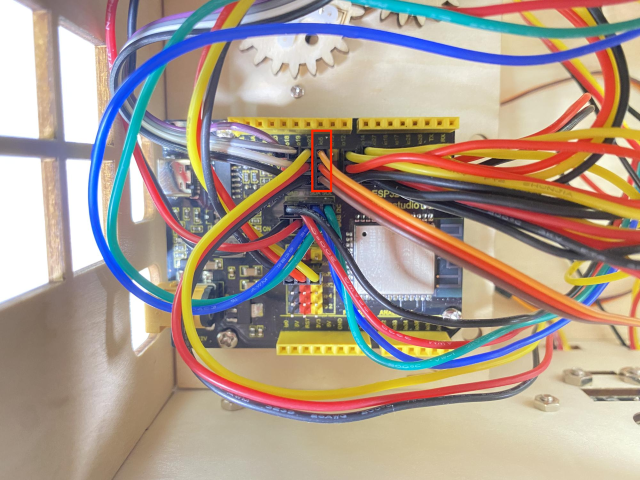

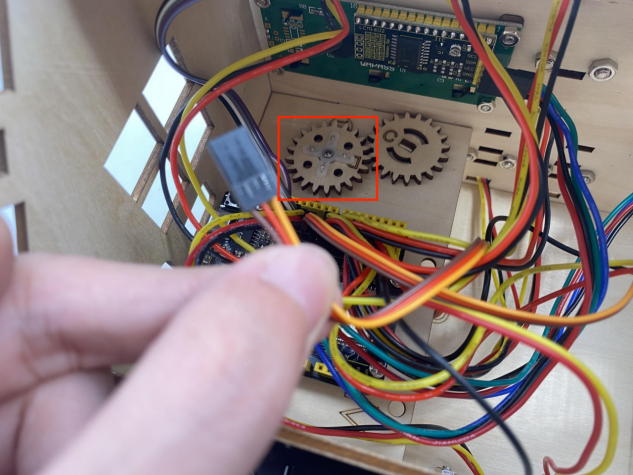

servo per il controllo delle finestre a io5

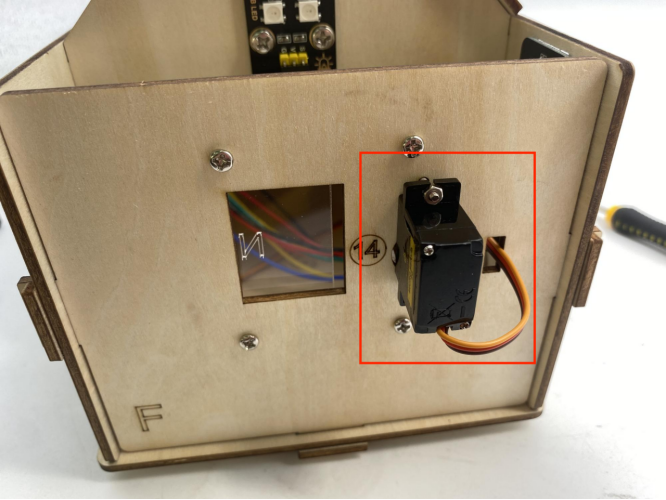

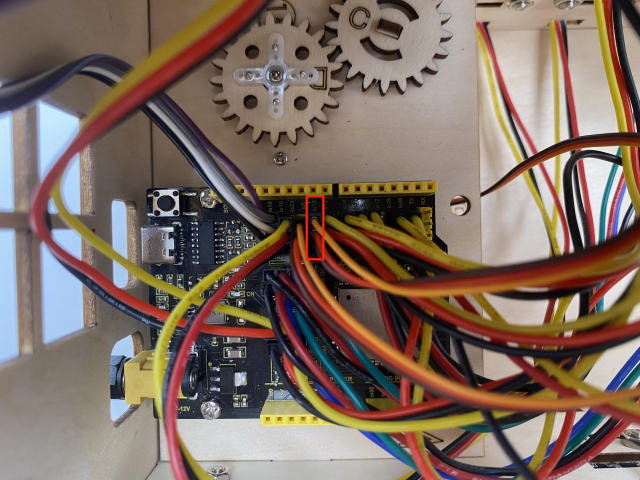

servo per il controllo delle porte a io13

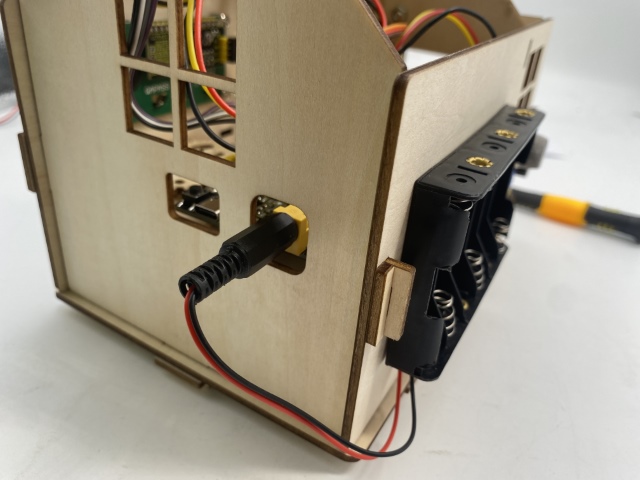

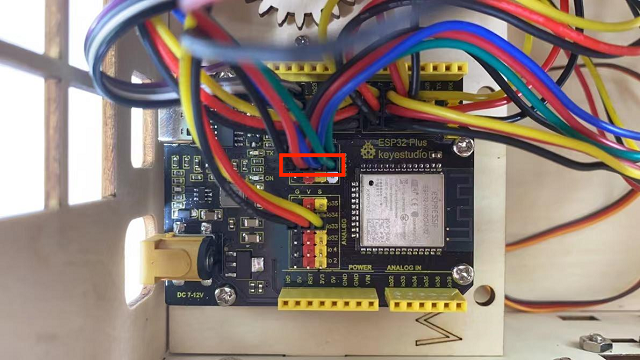

cablaggio di alimentazione


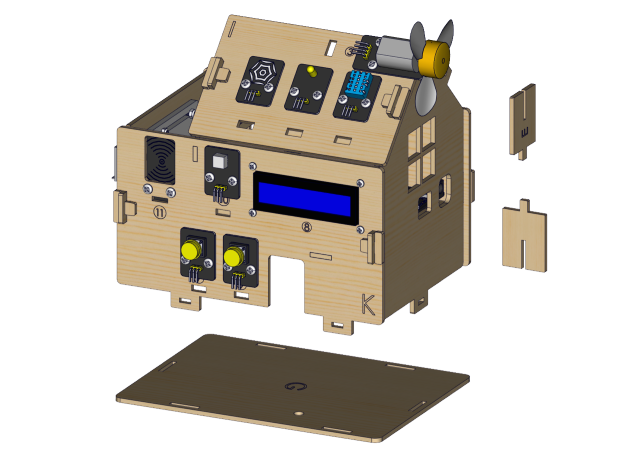

Passo 20

Componenti richiesti


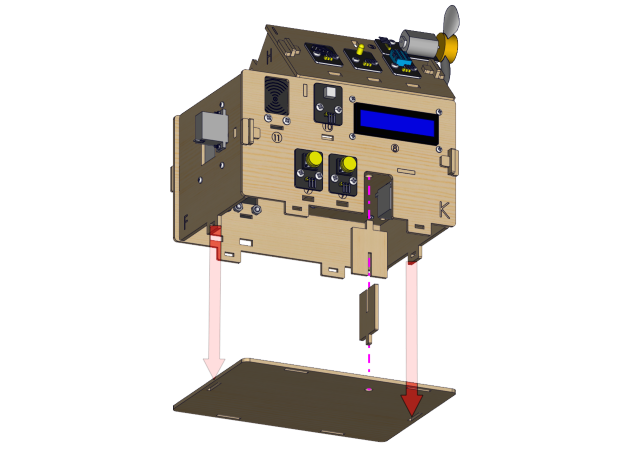

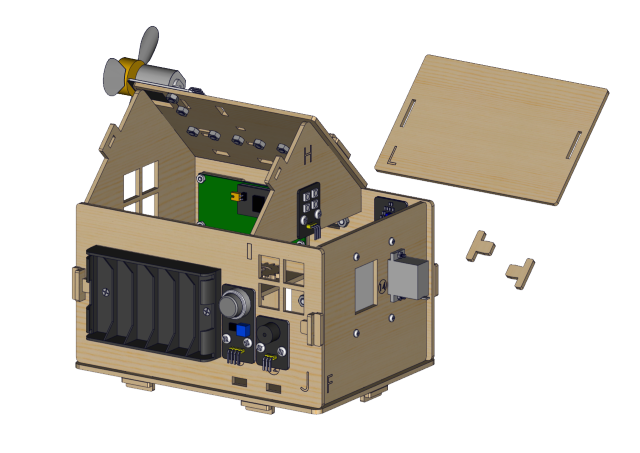

Diagramma di installazione


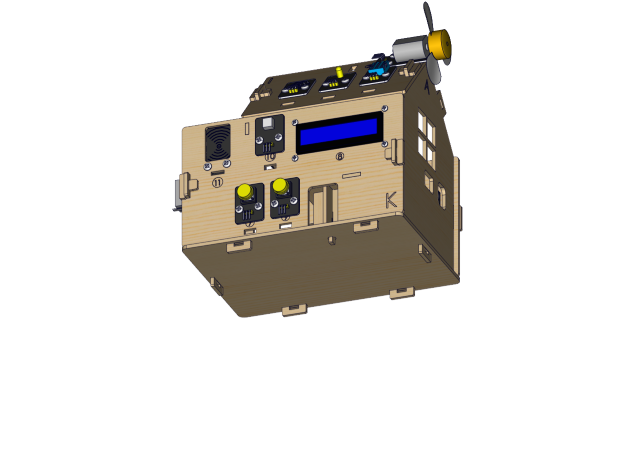

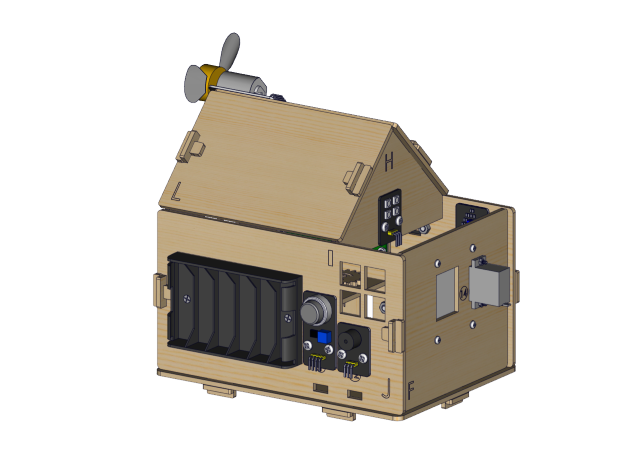

Prototipo
