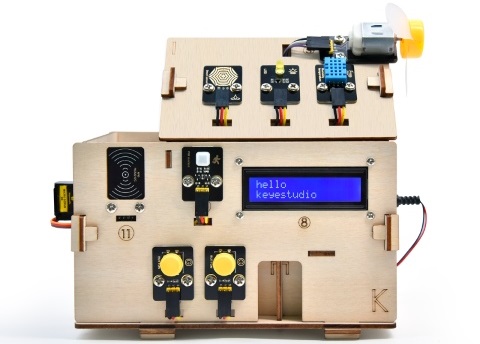

Keyestudio IoT Smart Home Kit for ESP32


1. Beschrijving

Door de snelle ontwikkeling van het internet worden steeds meer slimme apparaten in ons dagelijks leven geïntegreerd. Zo kunnen we bijvoorbeeld RFID gebruiken om de deur te openen. Daarnaast is de keuken uitgerust met een gasmelder die waarschuwt voor gevaar wanneer gevaarlijke gassen en grote hoeveelheden rook worden gedetecteerd. Bij regenval kan het apparaat automatisch kleding ophalen en ramen sluiten. Allerlei elektrische apparaten kunnen via een mobiele telefoon worden bediend, zoals lampen, ventilatoren, airconditioning, enzovoort.

In dit kader willen we dit slimme huisproduct met ESP32-besturing lanceren. Dit apparaat beschikt over een groot aantal sensoren en modules, evenals netwerkfunctionaliteit, waardoor relevante kennis van het internet voor u toegankelijker wordt.

2. Functies

  1. Elegant uiterlijk

  2. Een groot aantal sensormodules

  3. Bediening via mobiele app

  4. Deur met Mors-wachtwoord

  5. Automatisch sluiten van ramen

  6. RFID-functie

  7. Geschreven met C en MicroPython

3. Paklijst

#

Afbeelding

Naam

hoeveelheid

1

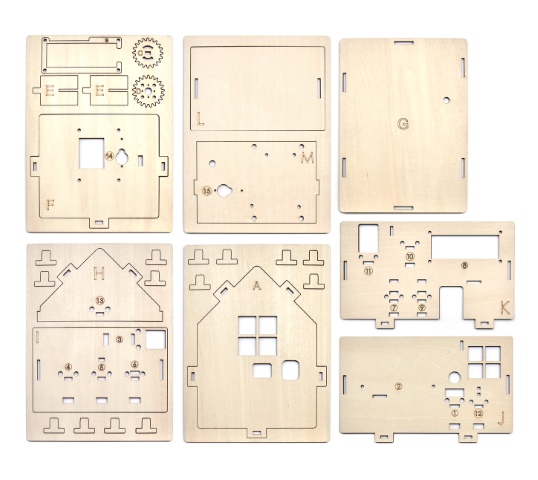

Houten plank

1

2

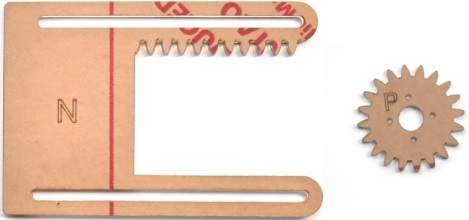

Acrylplaat

1

3

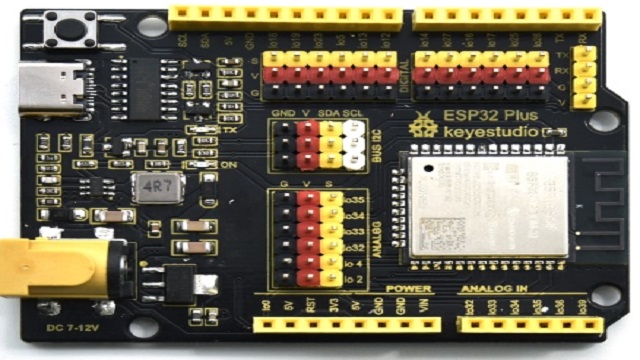

ESP32 PLUS ontwikkelingsbord

1

4

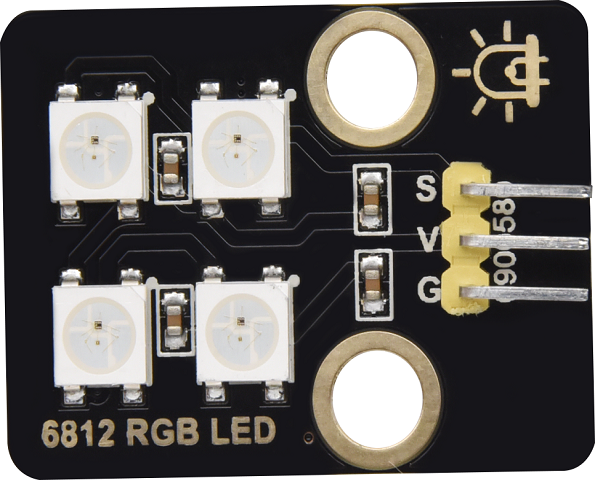

6812 RGB Module

1

5

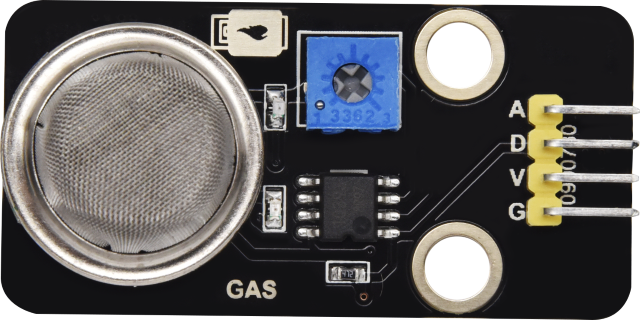

Analog Gas Sensor

1

6

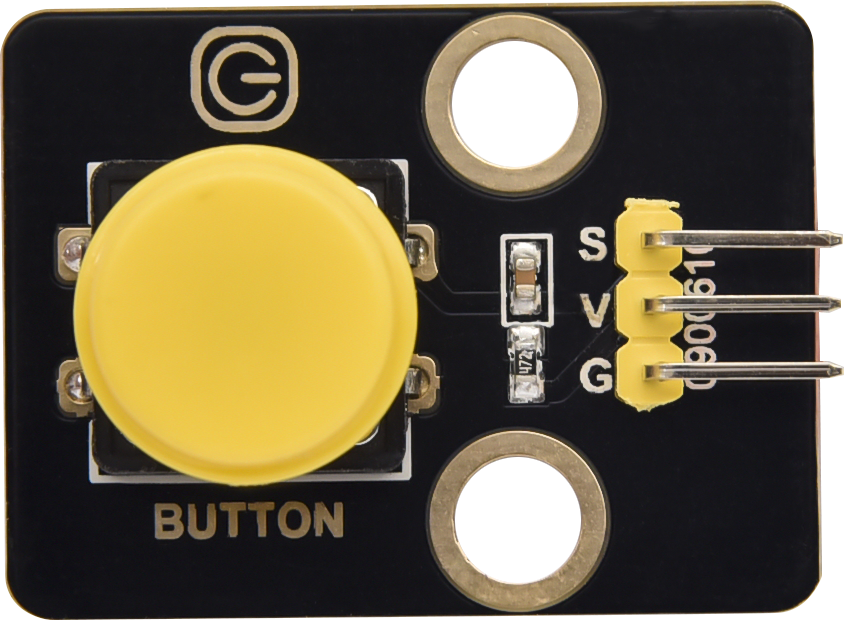

Knopmodule

2

7

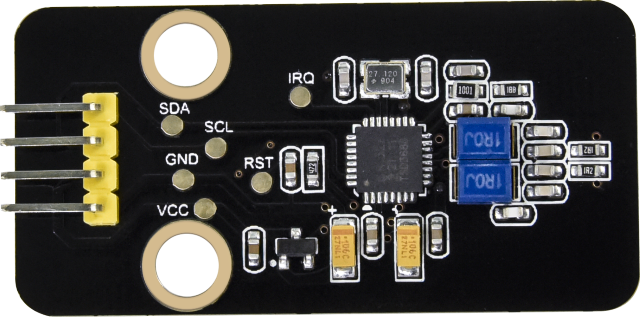

RFID Module

1

8

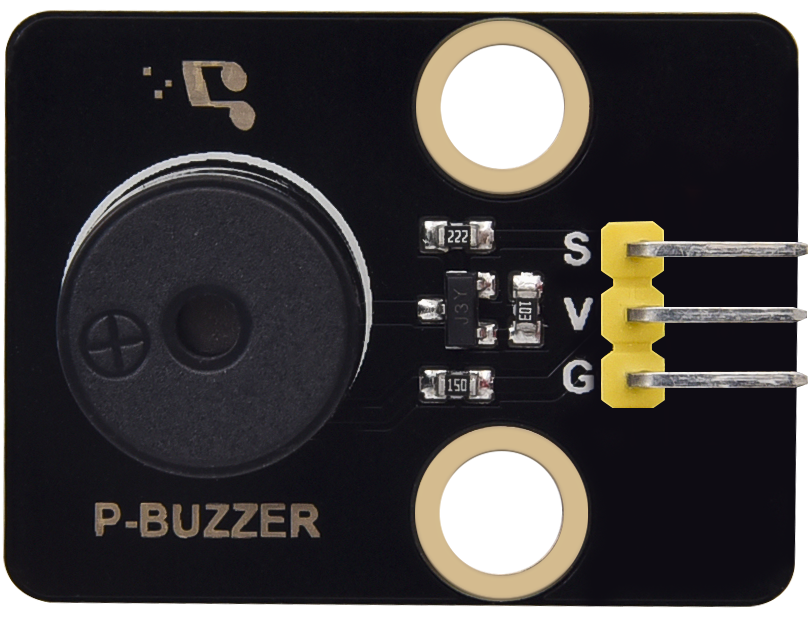

Passieve zoemermodule

1

9

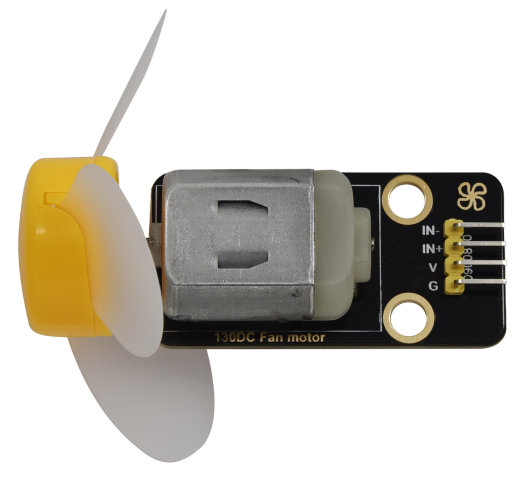

130 Motor

1

10

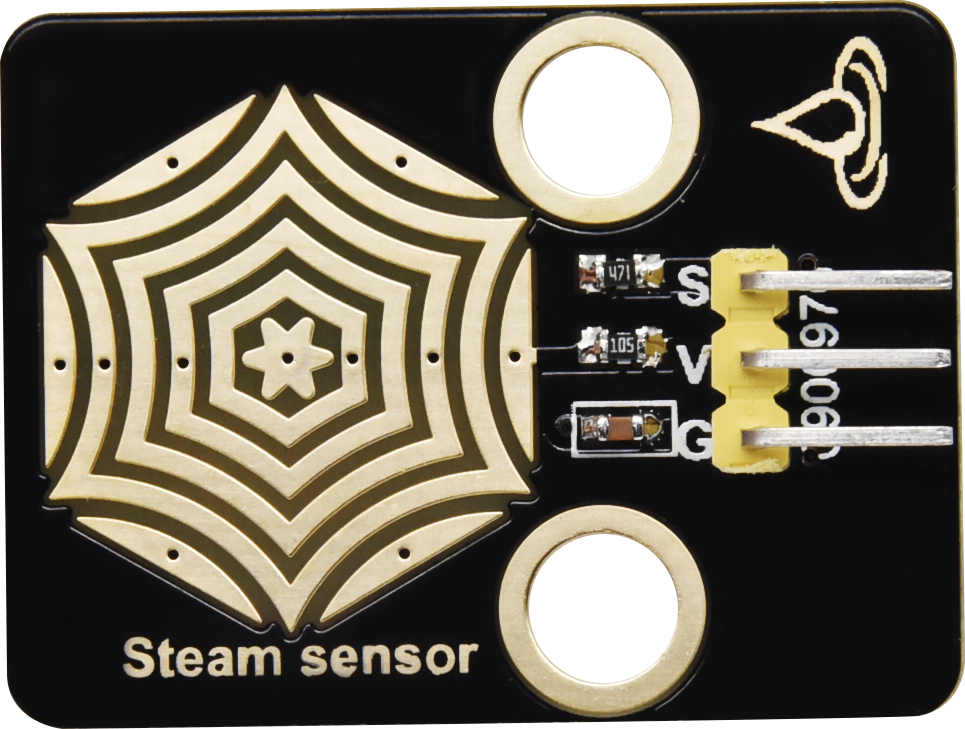

Stoomsensor

1

11

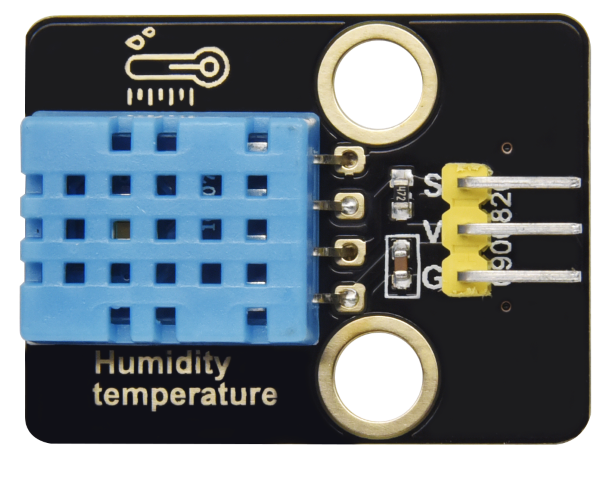

XHT11 Temperatuur- en vochtigheidssensor

1

12

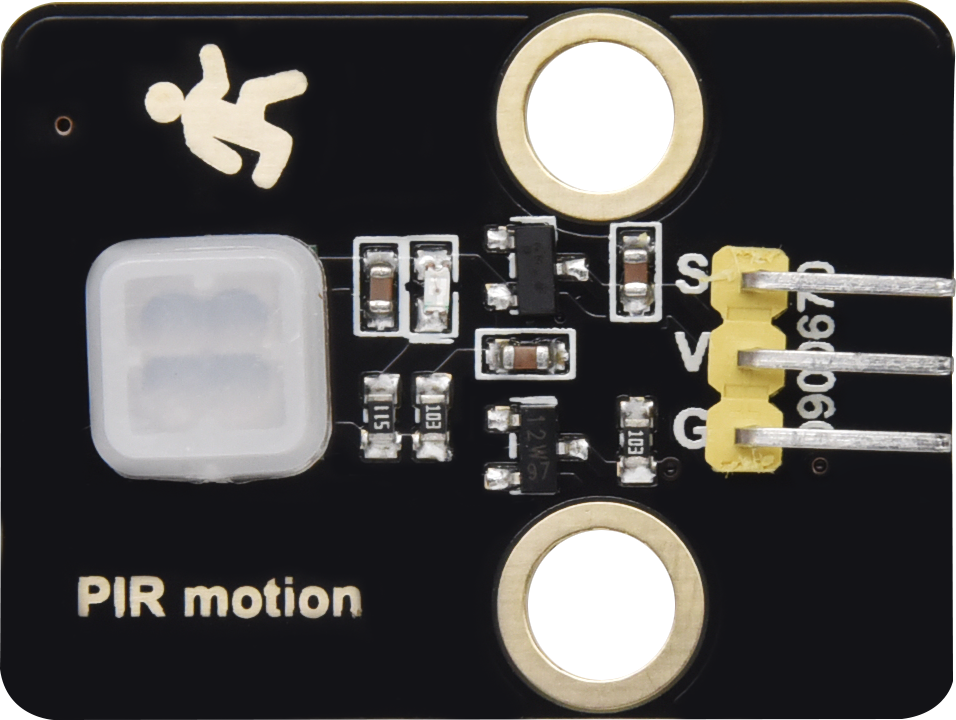

PIR-bewegingssensor

1

13

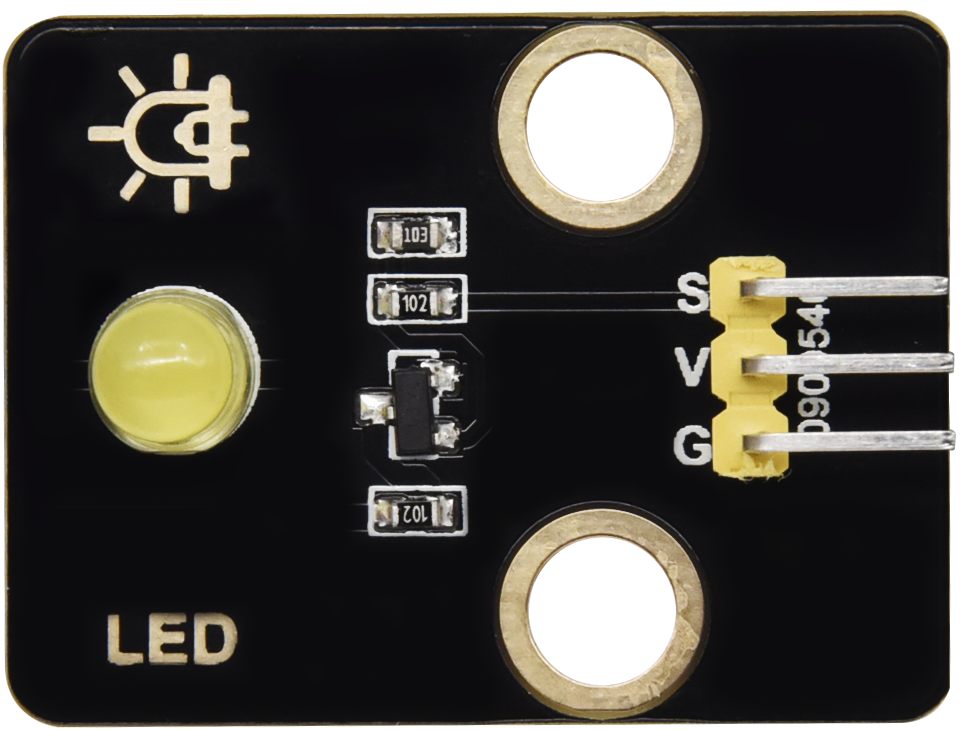

Gele LED-module

1

14

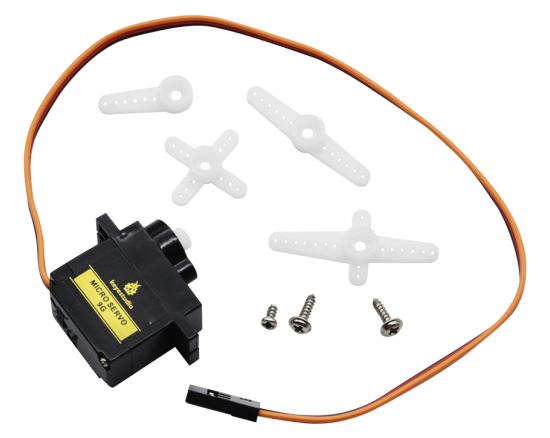

Servo

2

15

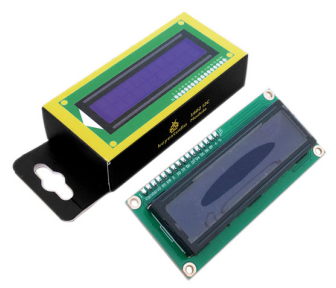

I2C1602 LCD Module

1

16


3P F-F 150 mm Dupont-draad

5

17


3P F-F 200 mm Dupont-draad

4

18


F-F 200 mm /40P/2.54 Wires

0.1 (4 strands)

19

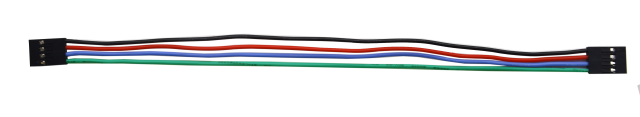

4P F-F 200 mm Splicing Dupont-draad

2

20


M1.4*6MM Schroeven met ronde kop

4

21


M1.2*4MM Schroeven met ronde kop

4

22


M3 Vernikkelde moer (zelfborgend)

5

23


M4*8MM Schroeven met ronde kop

24

24

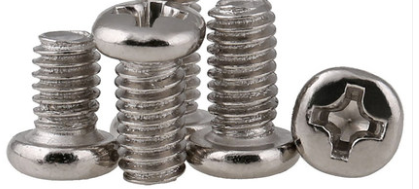

M3*6MM Schroeven met ronde kop

9

25


M3*10MM Schroeven met ronde kop

5

26


M2*12MM Schroeven met ronde kop

5

27

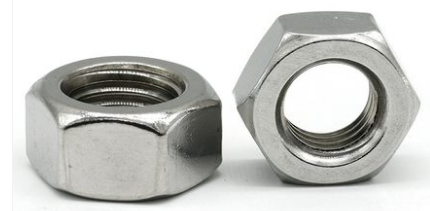

M4 Vernikkelde moer

24

28


M3 Vernikkelde moer

7

29


M2 Vernikkelde moer

6

30


M3*8MM Platte kopschroeven

3

31


Kruissleutel

1

32


3.0*40MM Schroevendraaier

1

33


2.0*40MM Schroevendraaier

1

34


M3*10MM Dubbele doorvoer koperen pilaar

4

35

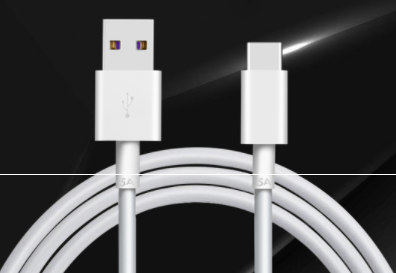

USB-kabel

1

36

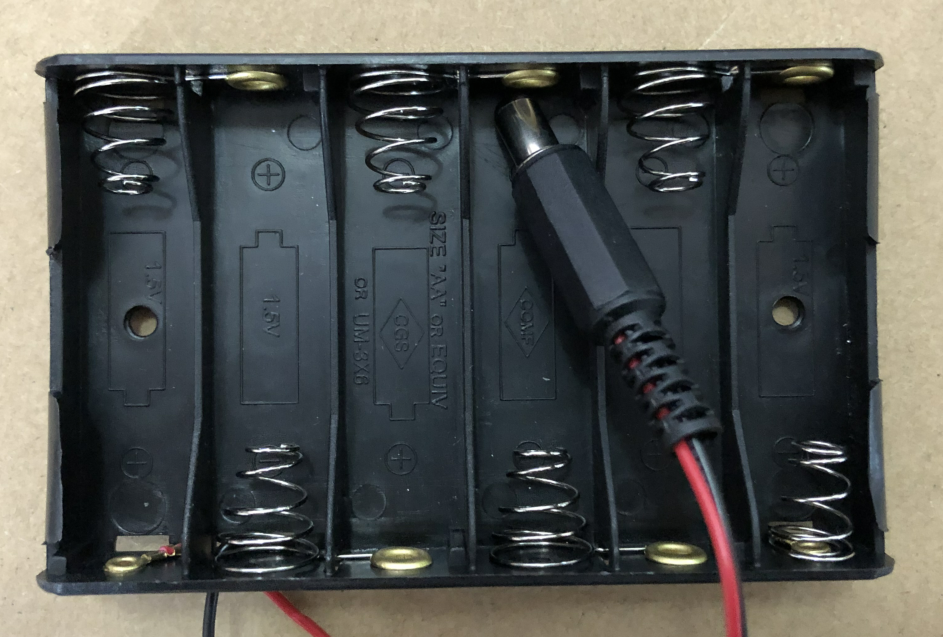

Batterijhouder met 6 sleuven voor AA-batterijen

1

37


M3*12MM Schroeven met ronde kop

4

38

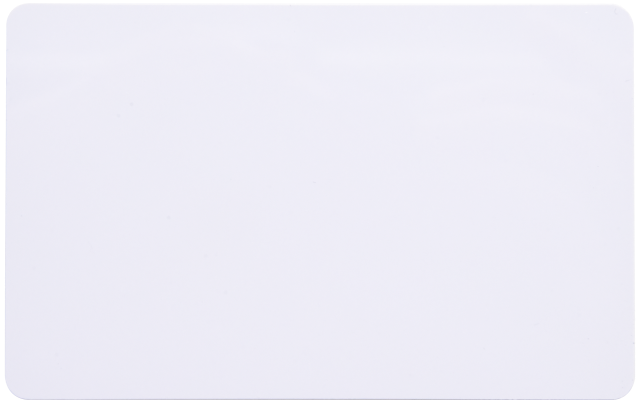

Witte kaart

1

39

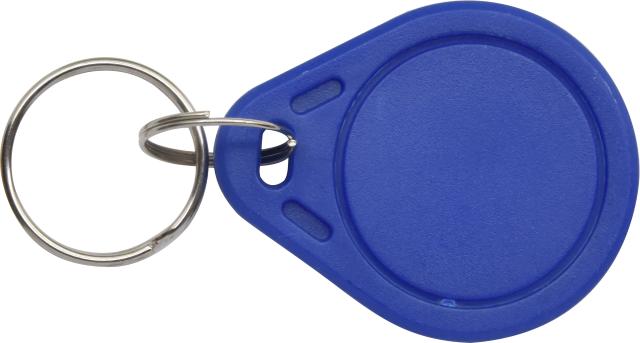

ABS RFID-sleutel

1

4. Hoe installeer je een slim huis?

Stap1

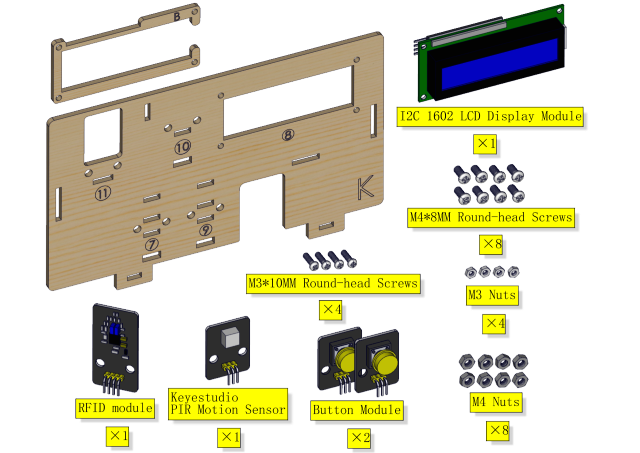

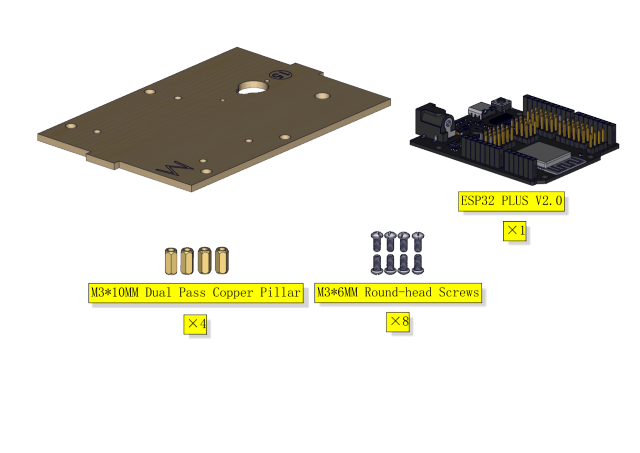

Benodigde componenten


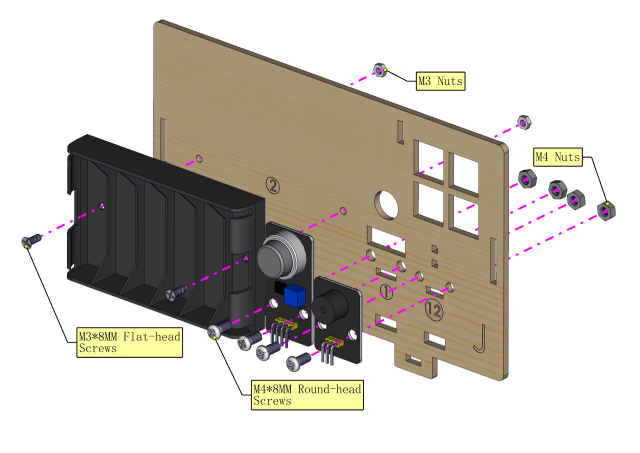

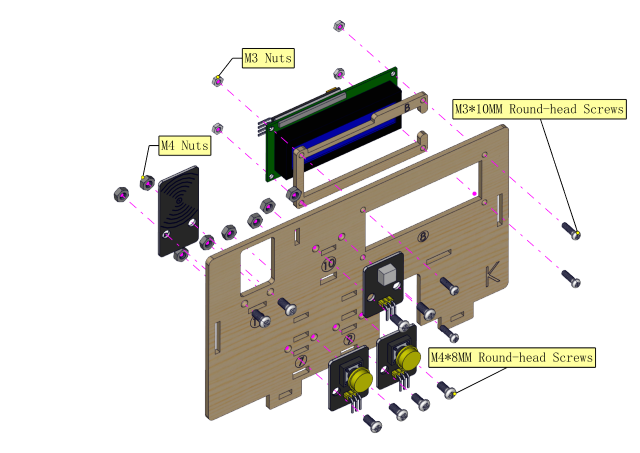

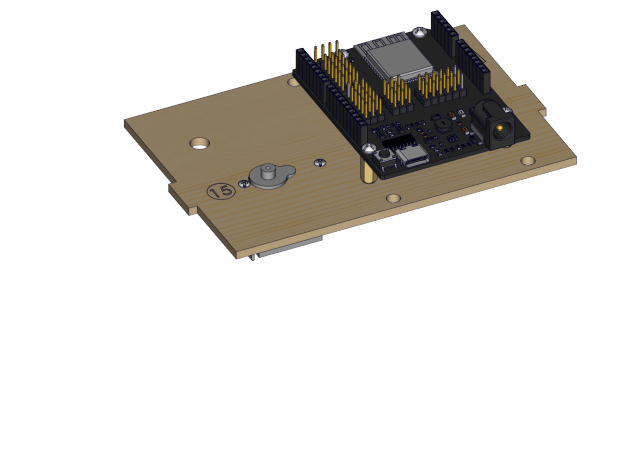

Installatieschema


Prototype


Stap 2

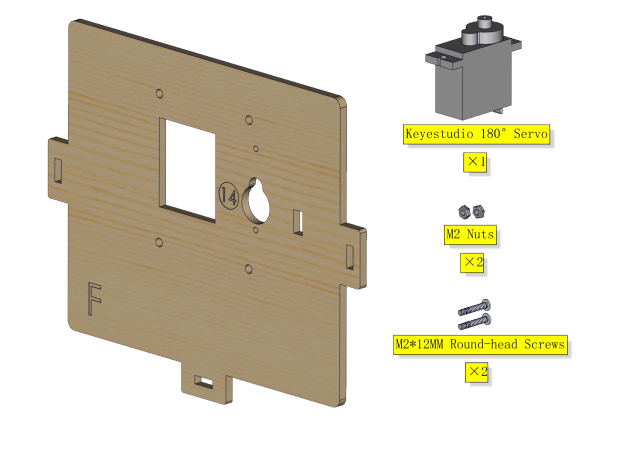

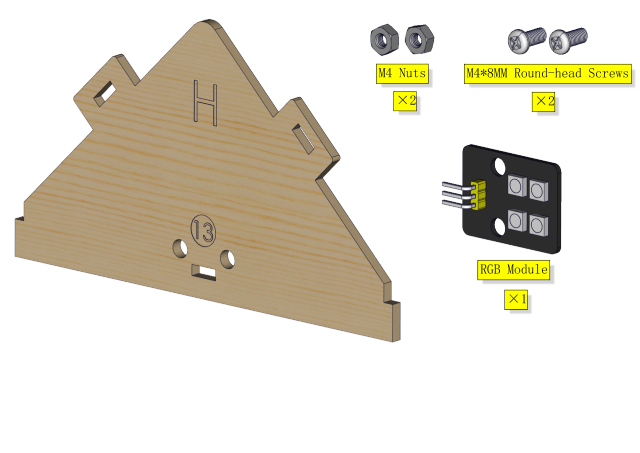

Benodigde componenten


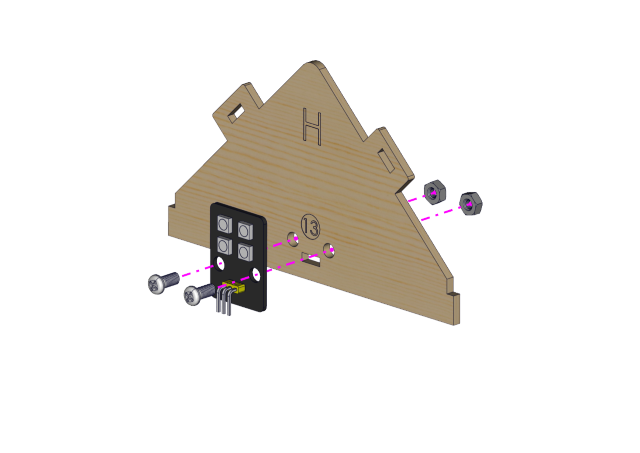

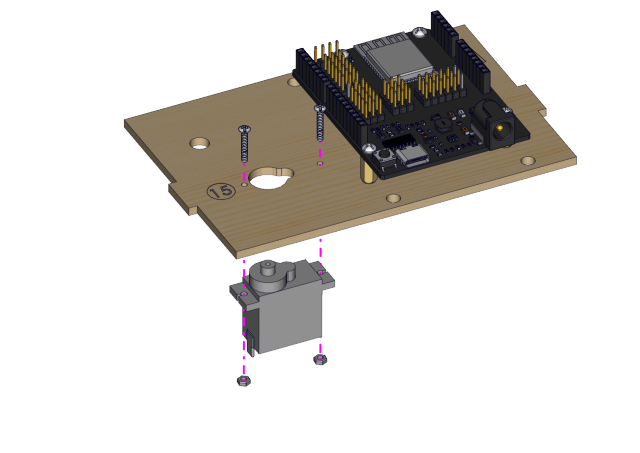

Installatieschema


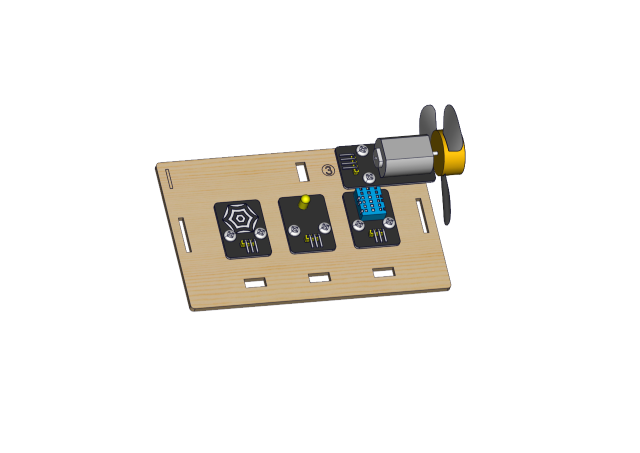

Prototype


Stap 3

Benodigde componenten


Installation


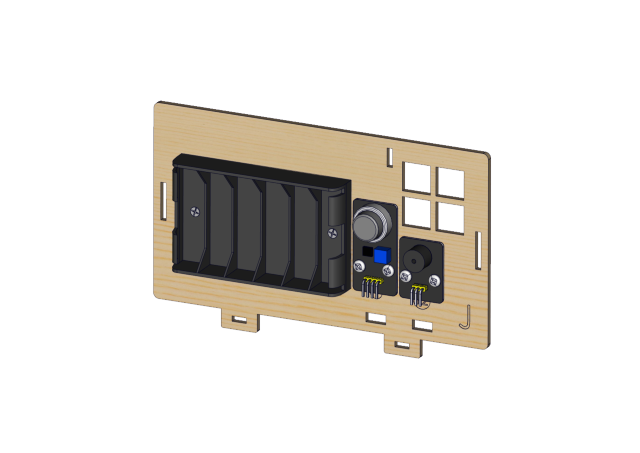

Prototype


Stap 4

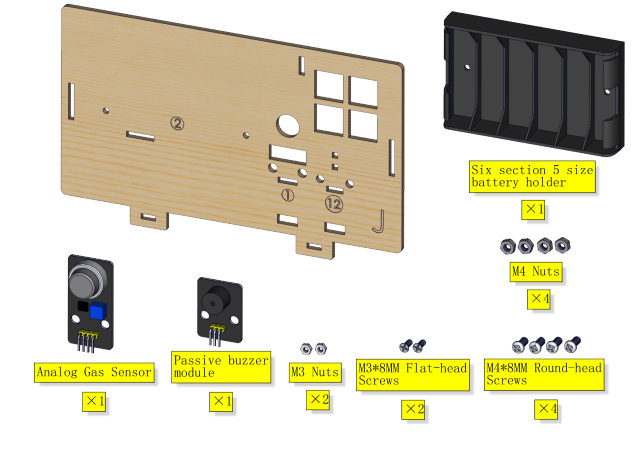

Benodigde componenten

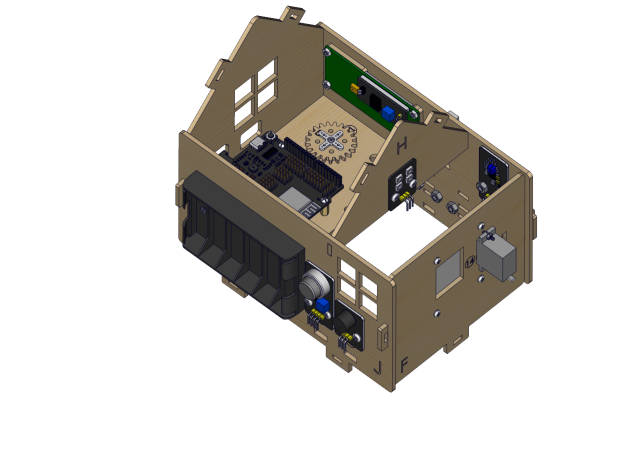

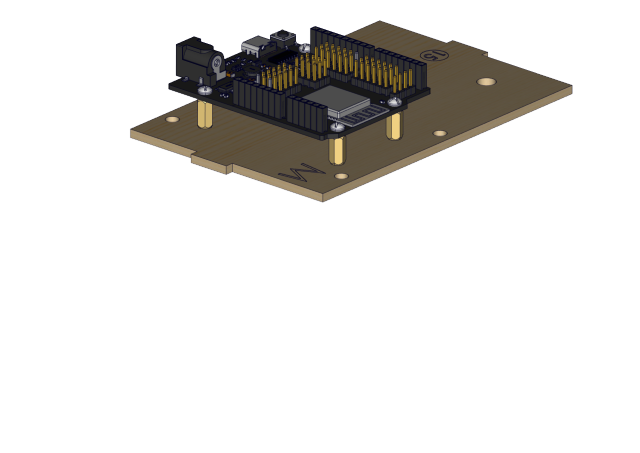

Installatieschema


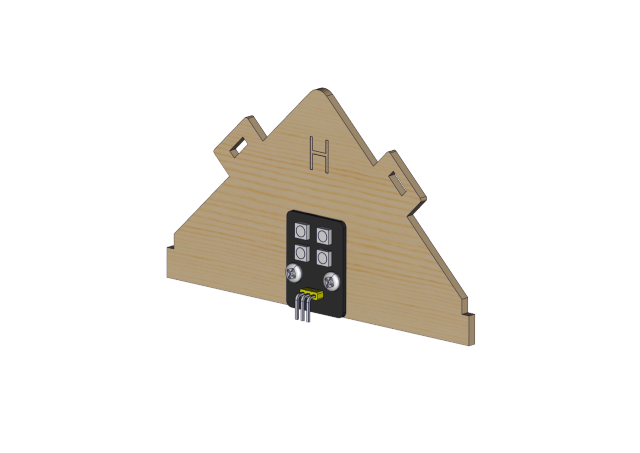

Prototype


Stap 5

Benodigde componenten


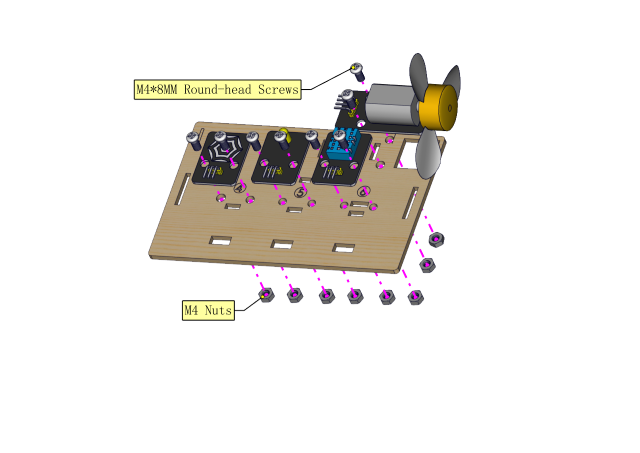

Installatieschema


Prototype


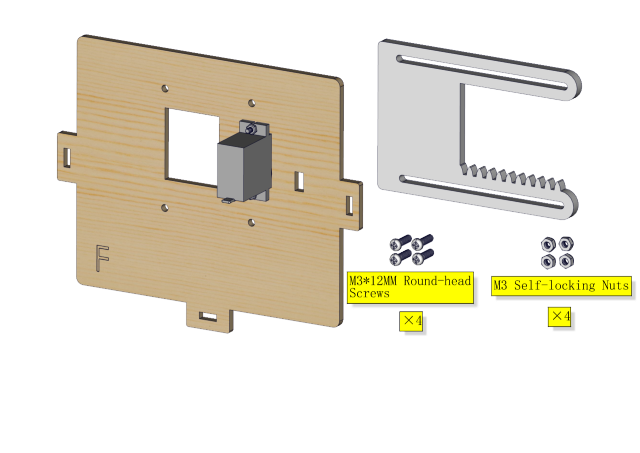

Stap 6 Benodigde componenten


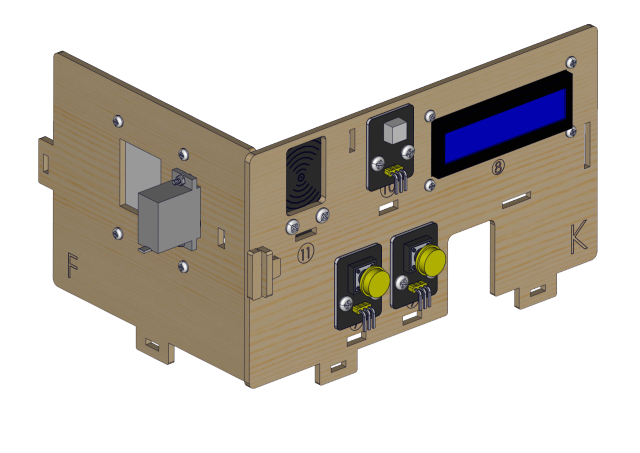

Installation(Don’t tighten the self-locking nuts)


Prototype


Stap 7

Benodigde componenten

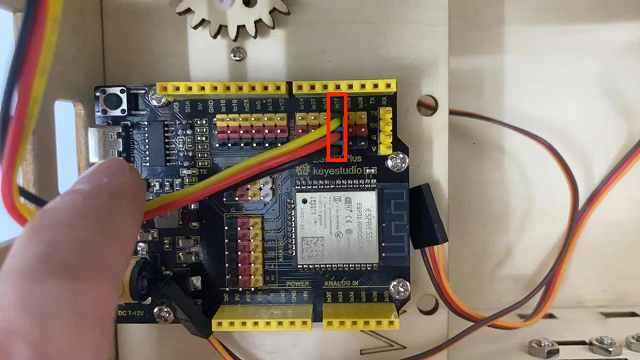

⚠️ Speciale opmerking: Stel de servo van het raam vóór de installatie in op 0 graden

Servo

PCB

Bruine draad

G

Rode draad

5V

Oranje draad

GPIO5

⚠️ Belangrijk: Je kunt vrij kiezen tussen de volgende twee methoden, afhankelijk van je eigen situatie.

Methode 1:Arduino-code

⚠️ Speciale opmerking: Voordat je de code schrijft en uploadt, moet je de Arduino IDE installeren, ga naar de link: 5. Arduino Tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Arduino/arduino.html>__\ ,en kijk vervolgens naar het gedeelte 5.2 Getting started with Arduino .

Hoe krijg je de code?

In de map …\Resource compression package\arduino Code , open het bestand Initialization-of-window-servo-angle.ino , of kopieer en plak de volgende testcode in de Arduino IDE.


#include <ESP32Servo.h>
Servo myservo;
#define servoPin 5

void setup() {
  myservo.attach(servoPin,500,2500);
  myservo.write(0);
  delay(300);
  myservo.write(90);
  delay(300);
  myservo.write(0);
  delay(300);
}

void loop() {
  // put your main code here, to run repeatedly:
}

Methode 2:MicroPython-code

⚠️ Speciale opmerking: Voordat je de code schrijft en uploadt, moet je de MicroPython IDE installeren, ga naar de link: 6. Python tutorial <https://docs.keyestudio.com/projects/KS5009/en/latest/docs/Python/Python.html>__, en kijk vervolgens naar het gedeelte 6.2 get starter with Thonny .

Hoe krijg je de code?

In de map …\Resource compression package\MicroPython Code , open het bestand Initialization-of-window-servo-angle.py , of kopieer en plak de volgende testcode in de Thonny IDE.


from machine import Pin, PWM
import time
pwm = PWM(Pin(5))
pwm.freq(50)

'''
The duty cycle corresponding to the angle
0°----2.5%----25
45°----5%----51.2
90°----7.5%----77
135°----10%----102.4
180°----12.5%----128
'''
angle_0 = 25
angle_90 = 77
angle_180 = 128

pwm.duty(angle_0)
time.sleep(1)
pwm.duty(angle_90)
time.sleep(1)
pwm.duty(angle_0)
time.sleep(1)

# while True:

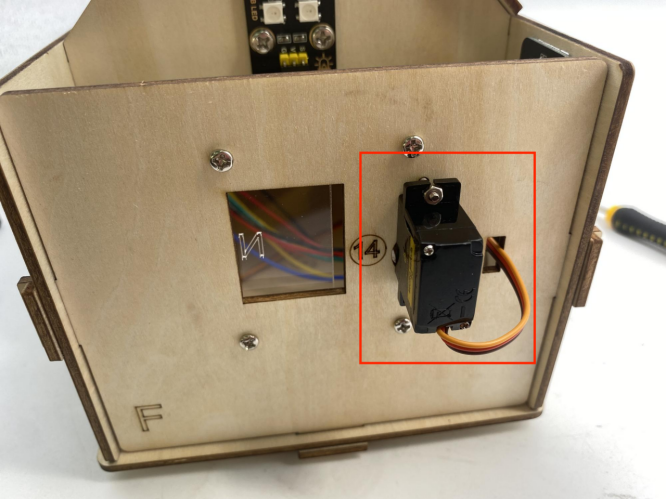

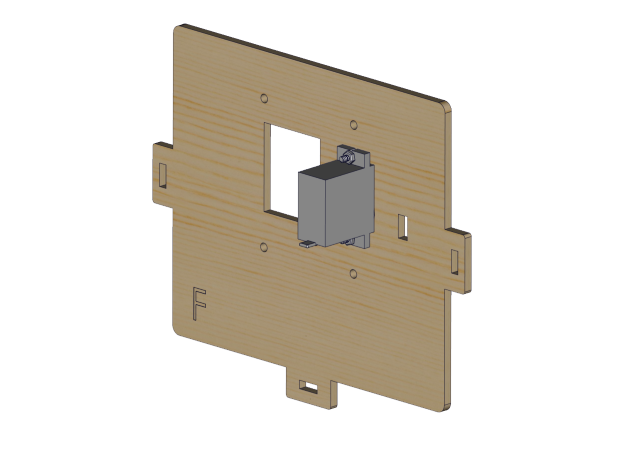

Nadat je de hoek van de window servo op 0° hebt ingesteld, ga verder met de installatie zoals in de onderstaande afbeelding weergegeven)

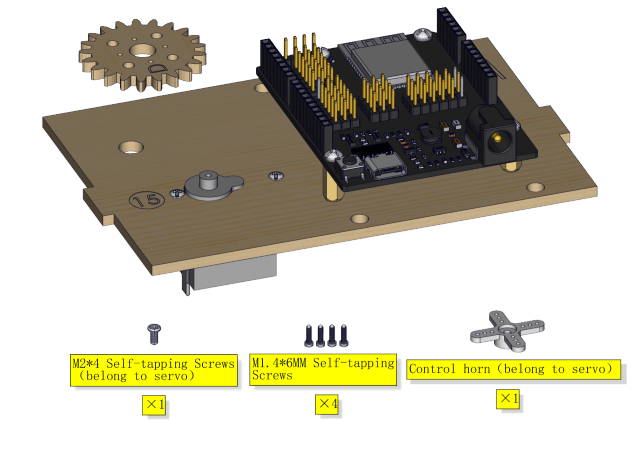

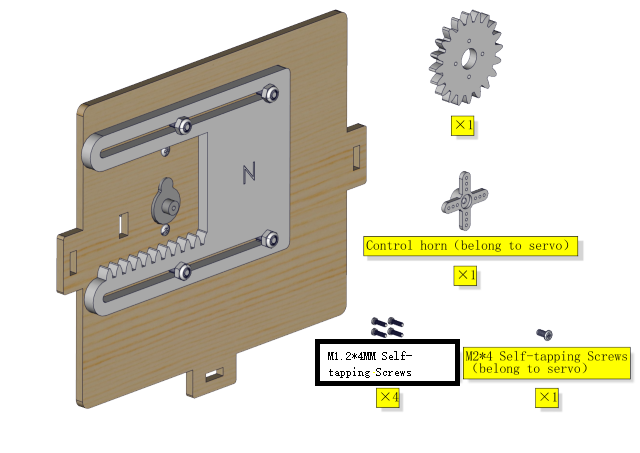

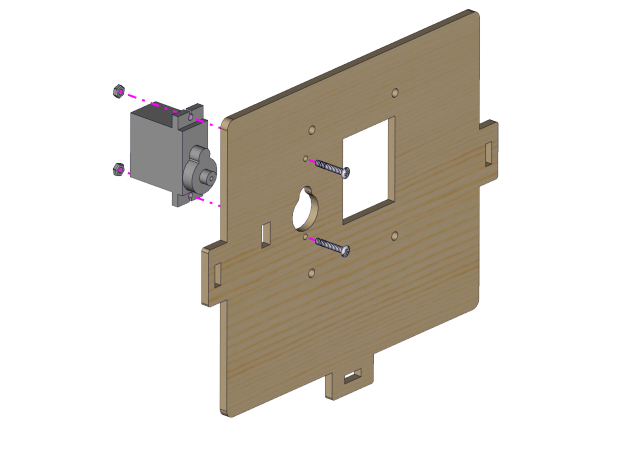

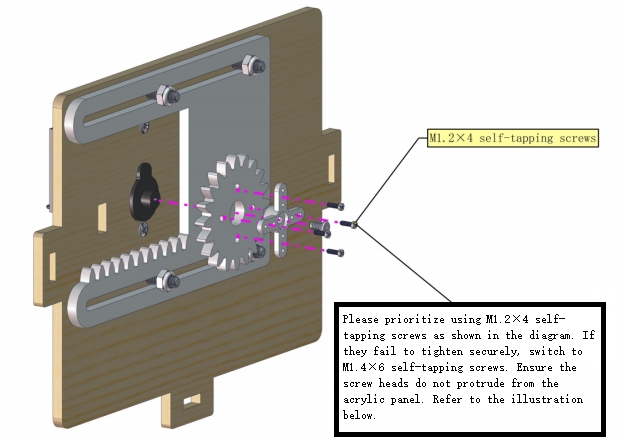

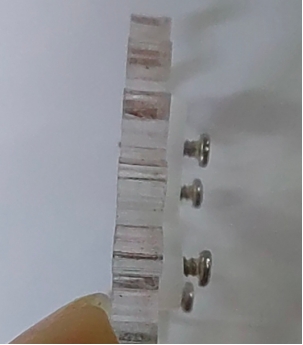

Installeer M1.4*6MM zelftappende schroeven zoals hieronder weergegeven

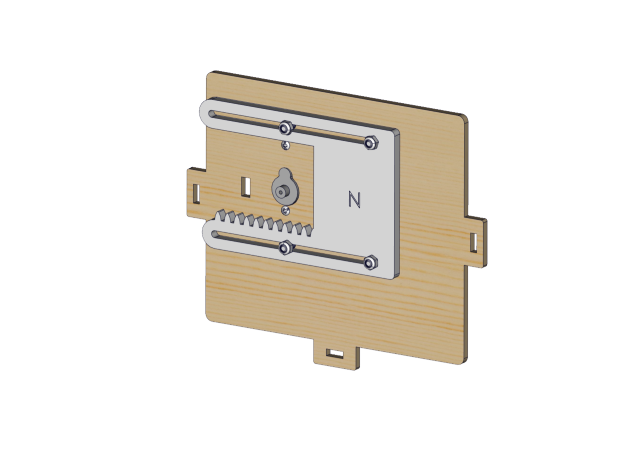

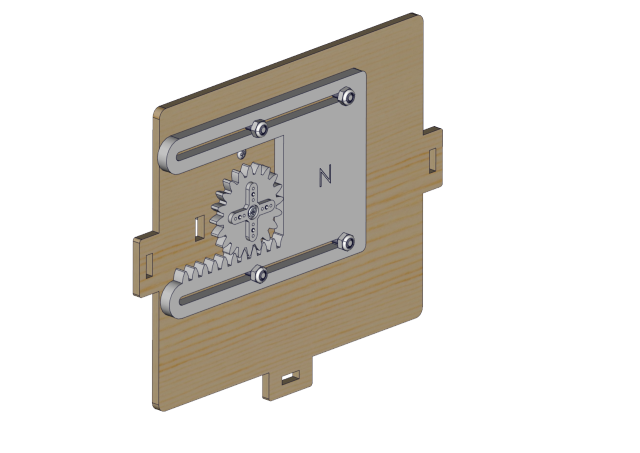

Prototype


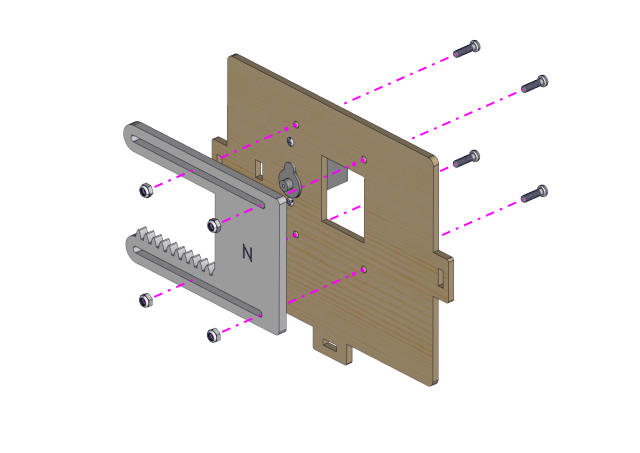

Stap 8

Benodigde componenten


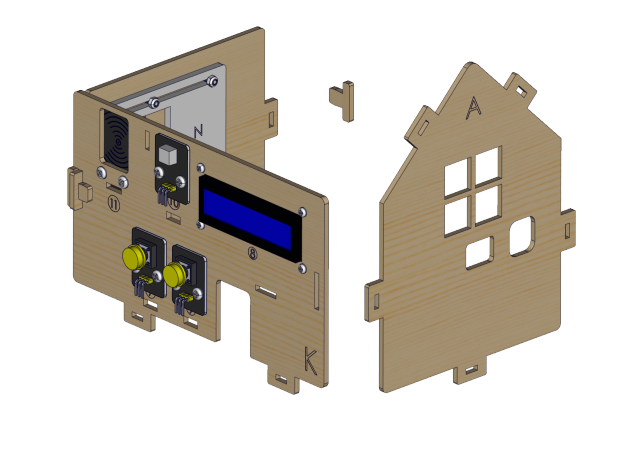

Installatieschema


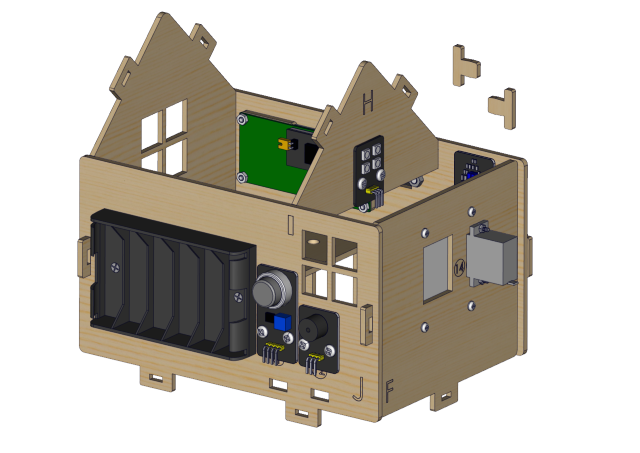

Prototype


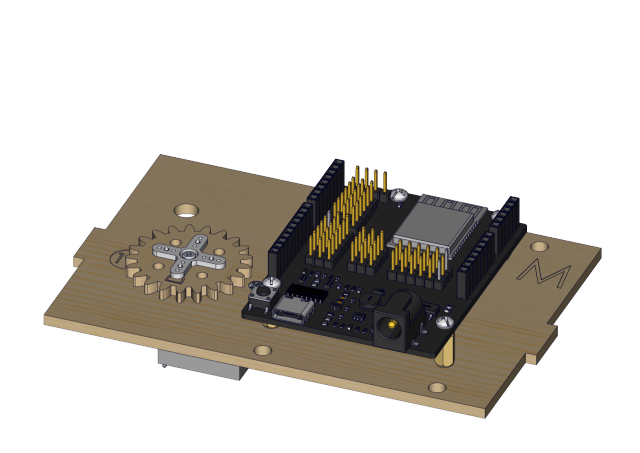

Stap 9

Benodigde componenten


Installatieschema


Prototype


Stap 10 Benodigde onderdelen


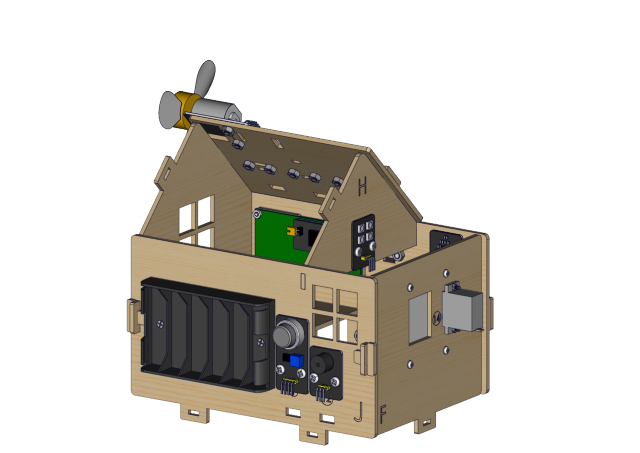

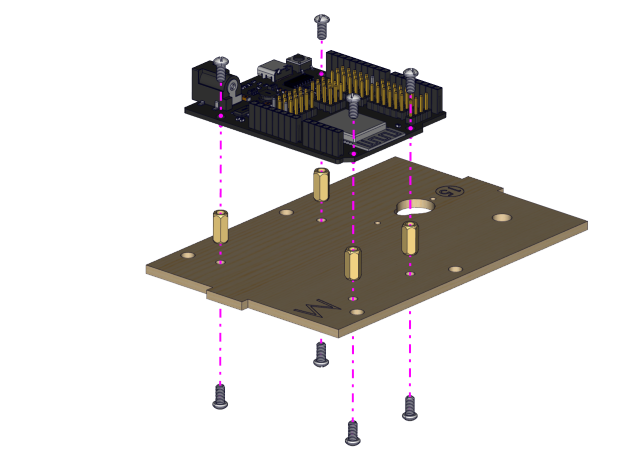

Installatieschema


Prototype


Stap 11

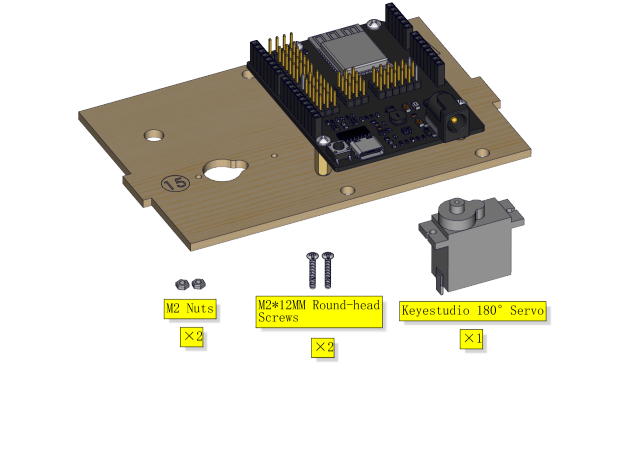

Benodigde onderdelen


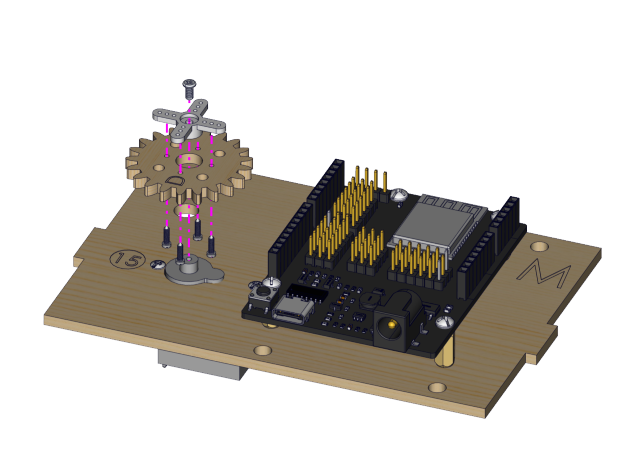

Installatieschema


Prototype


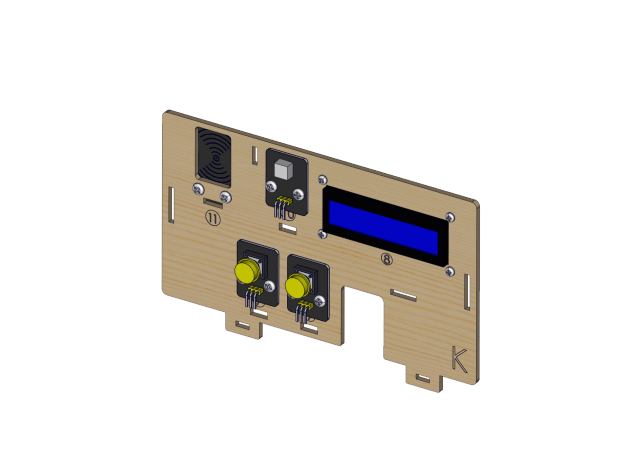

Stap 12

Benodigde onderdelen


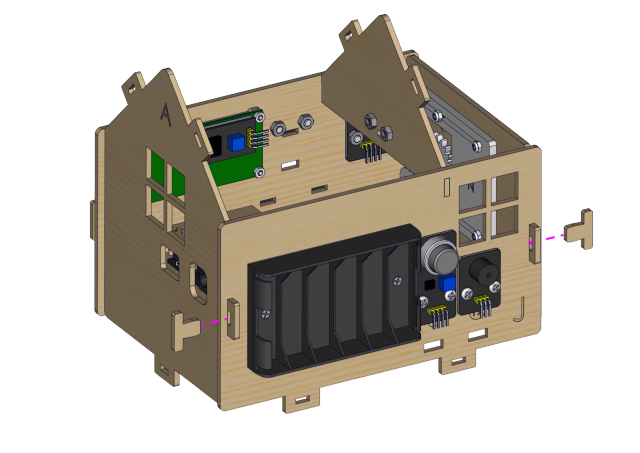

Installatieschema


Prototype


Stap 13

Benodigde onderdelen


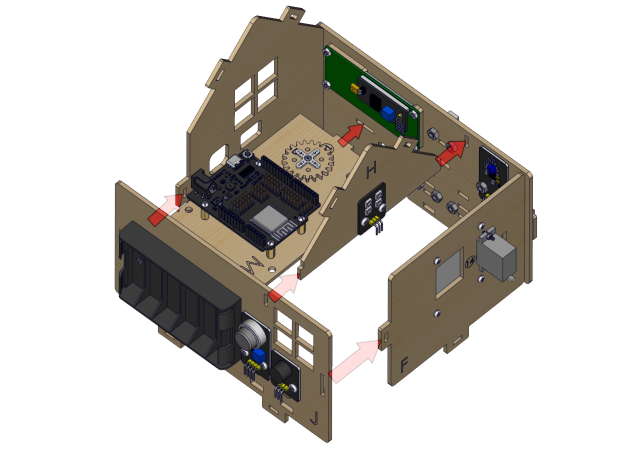

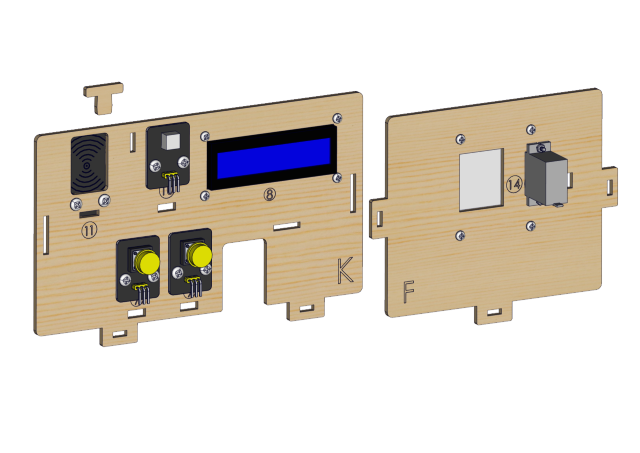

Installatieschema


Prototype


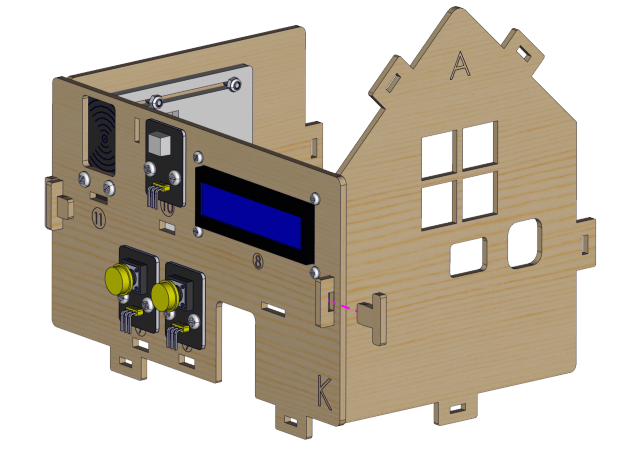

Stap 14

Benodigde onderdelen


Installatieschema


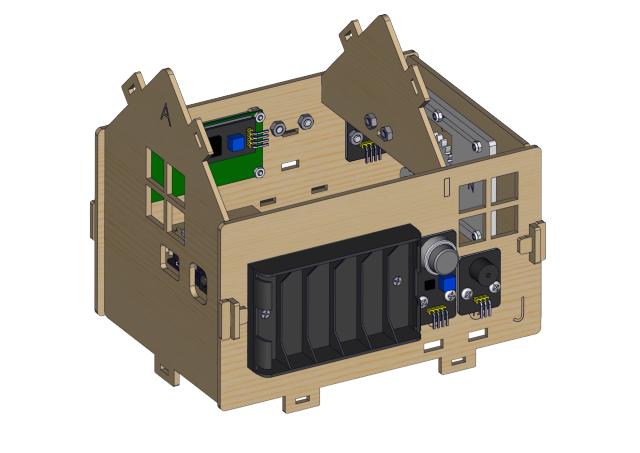

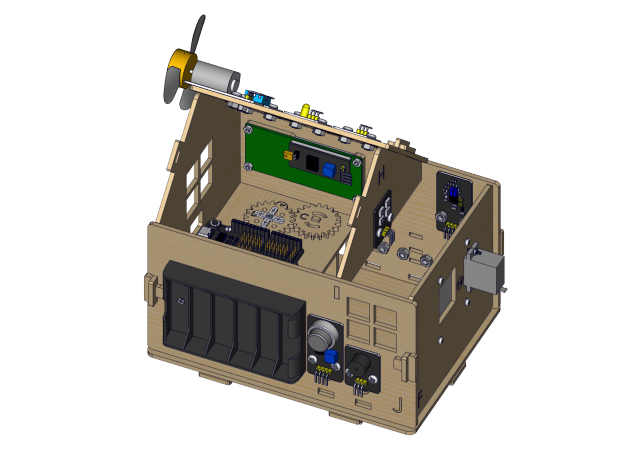

Prototype


Stap 15

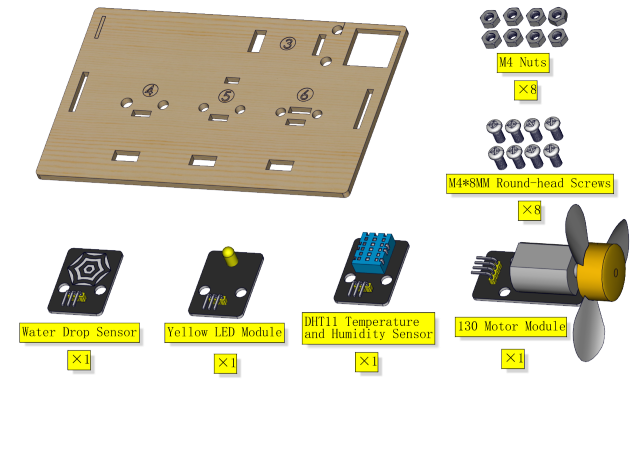

Benodigde onderdelen


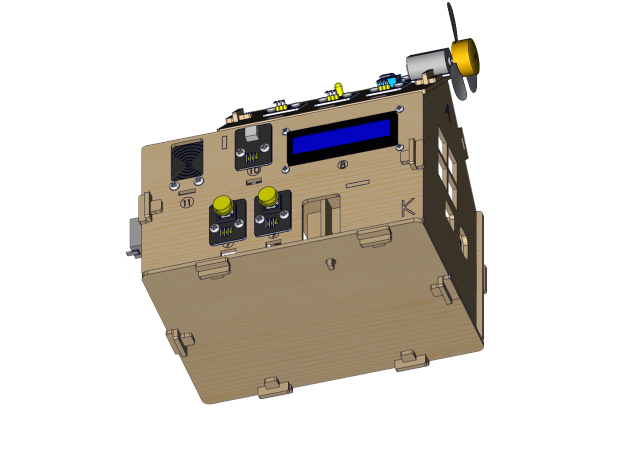

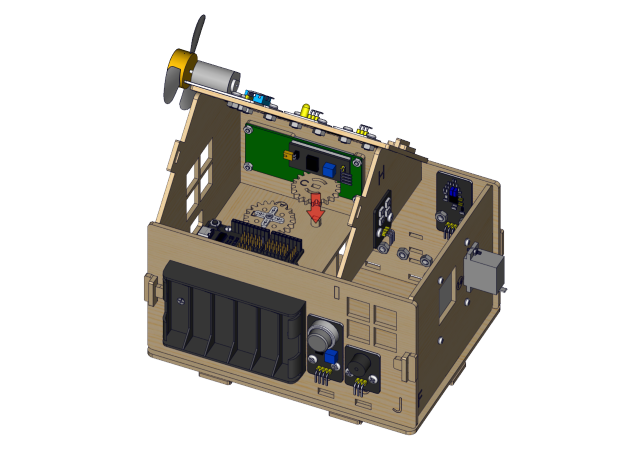

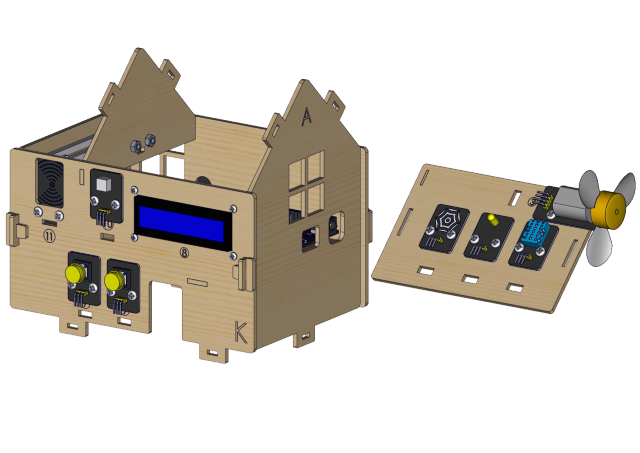

Installatieschema


Prototype


Stap 16

Benodigde onderdelen


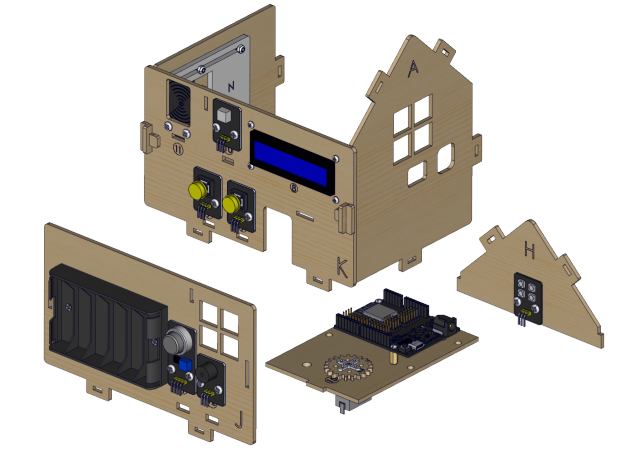

Installatieschema


Prototype


Stap 17

Benodigde onderdelen


Installatieschema


Prototype


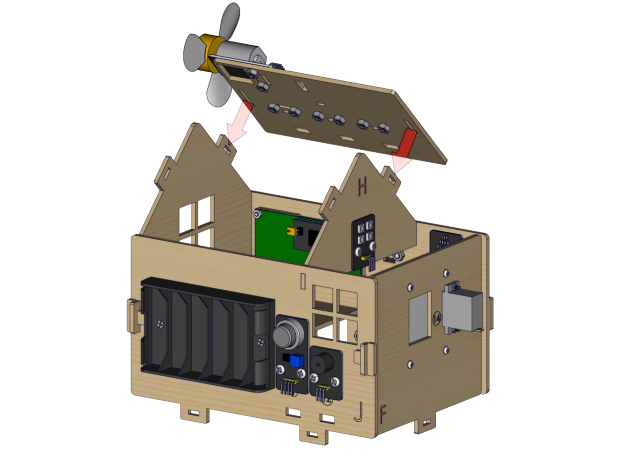

Stap 18

Benodigde onderdelen


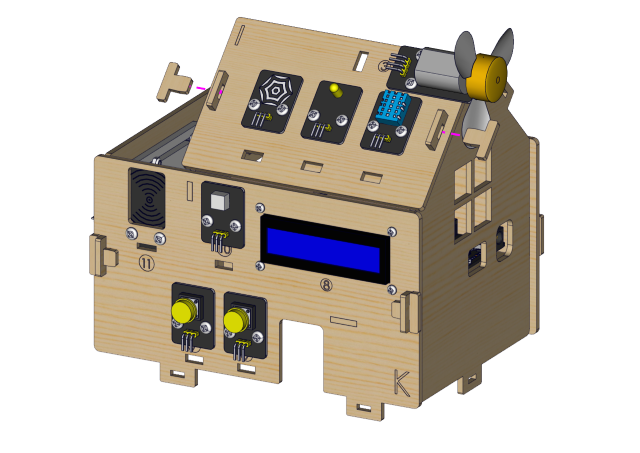

Installatieschema


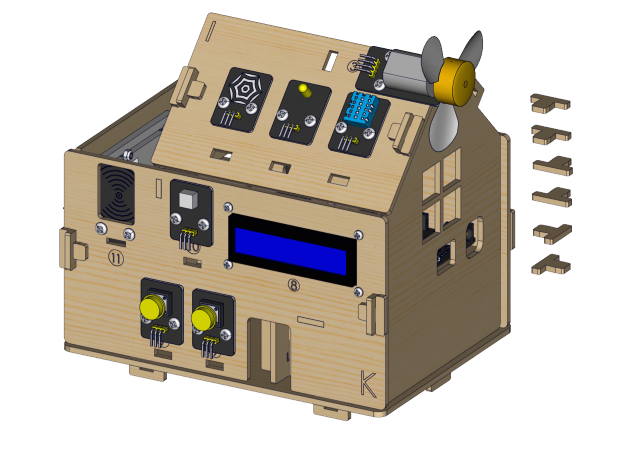

Prototype


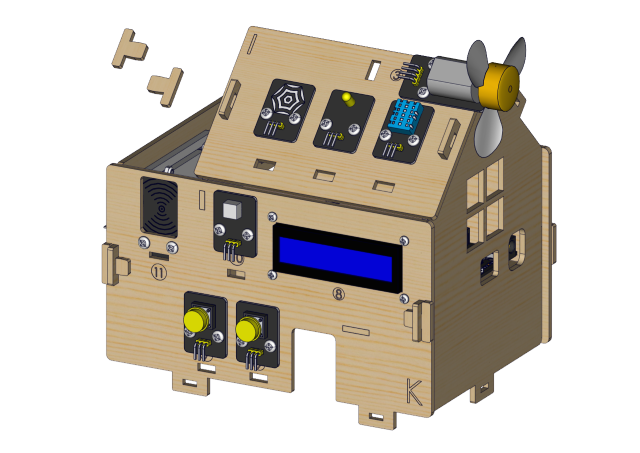

Stap 19

Benodigde onderdelen


Installatieschema


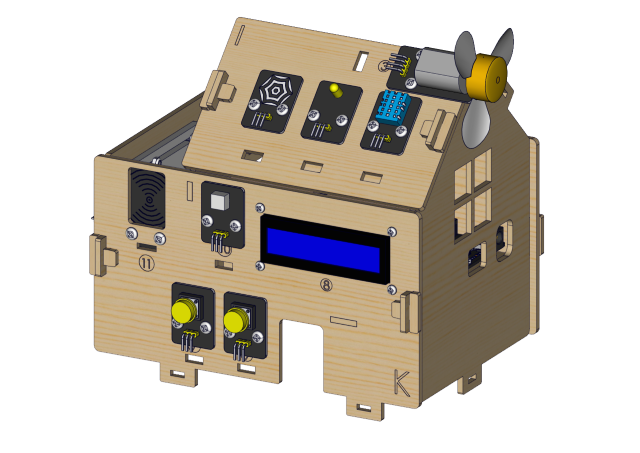

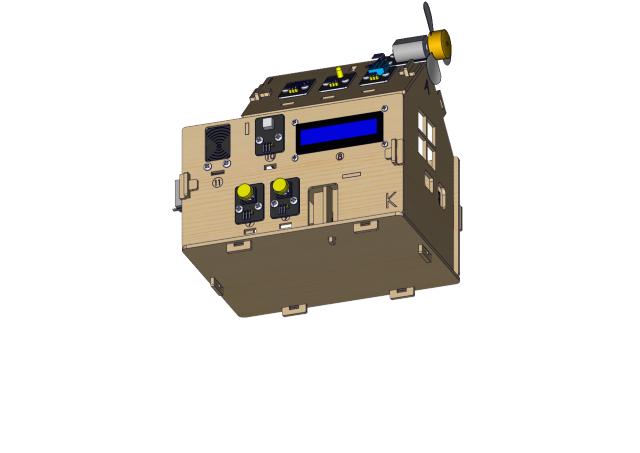

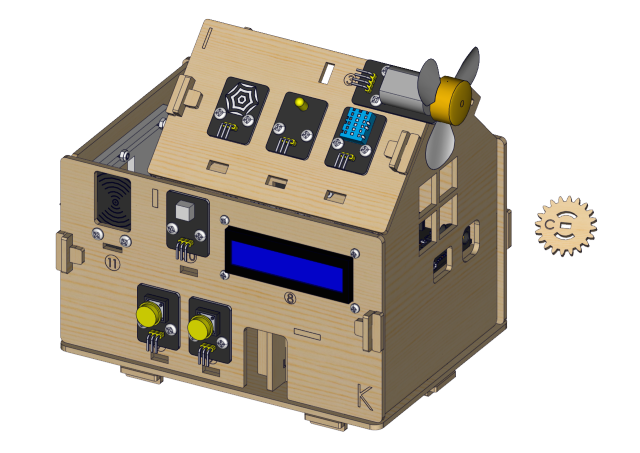

Prototype

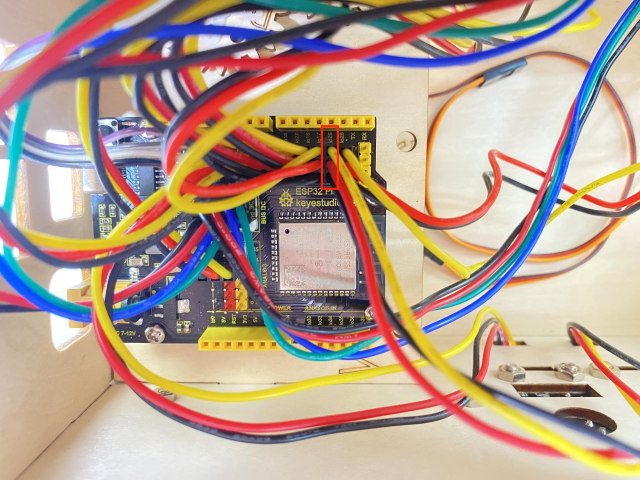

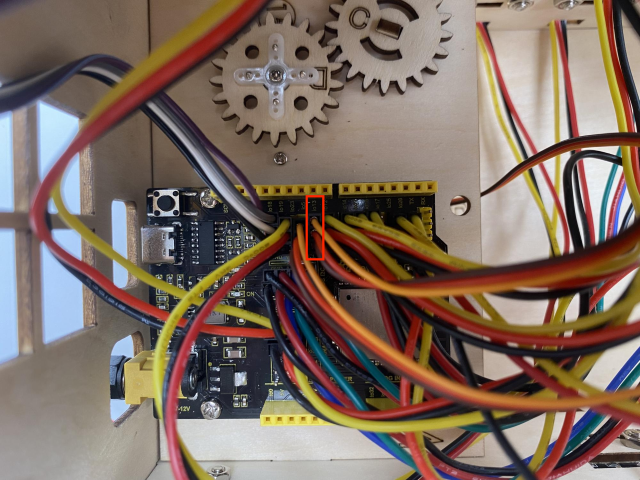

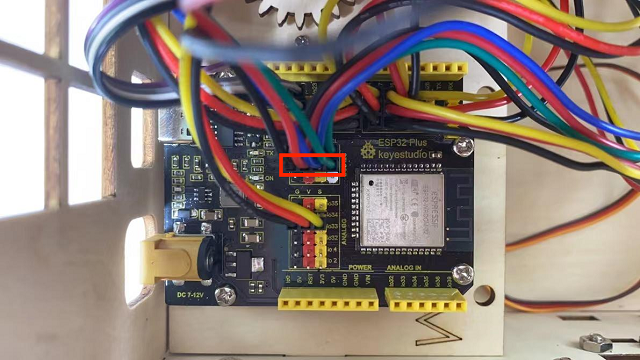

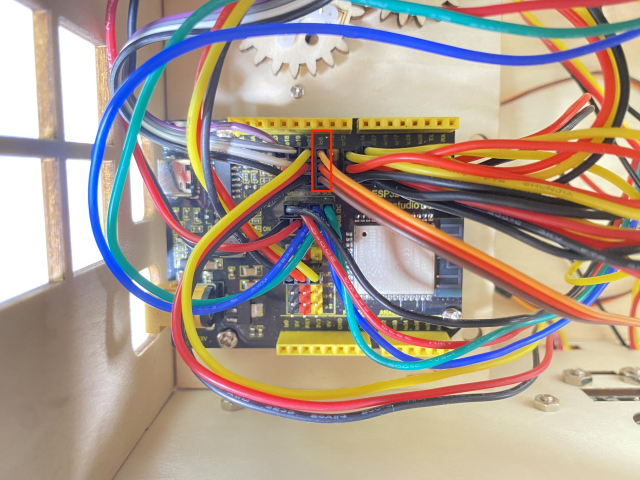

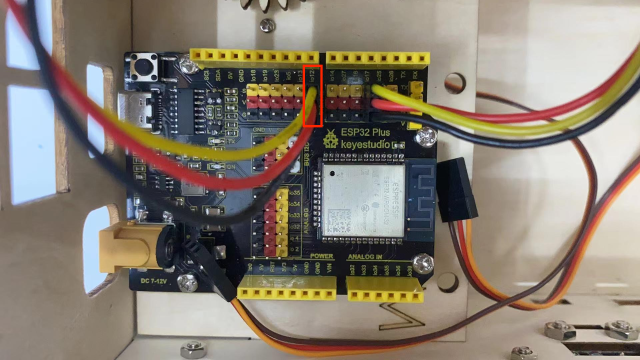

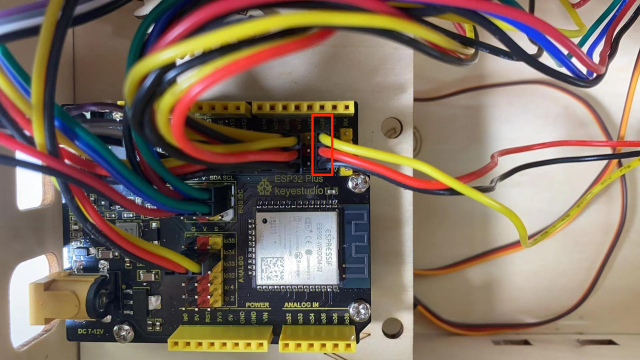

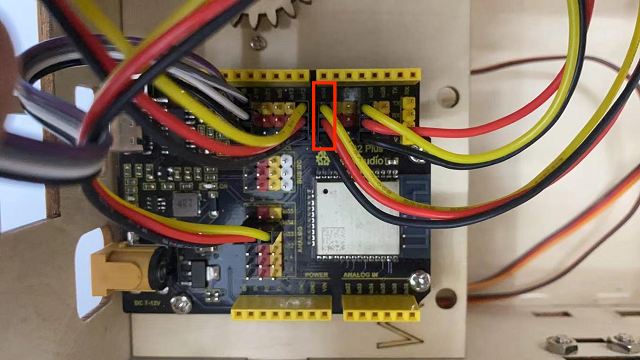

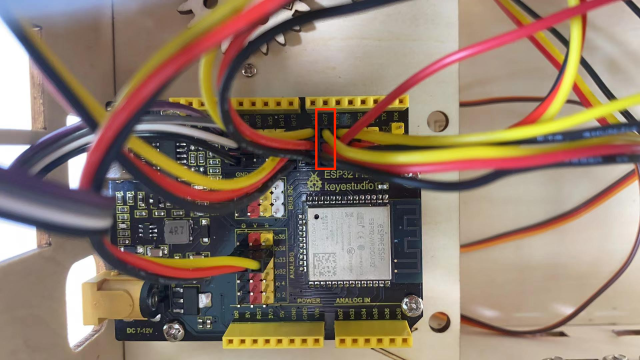

Bedradingsgedeelte

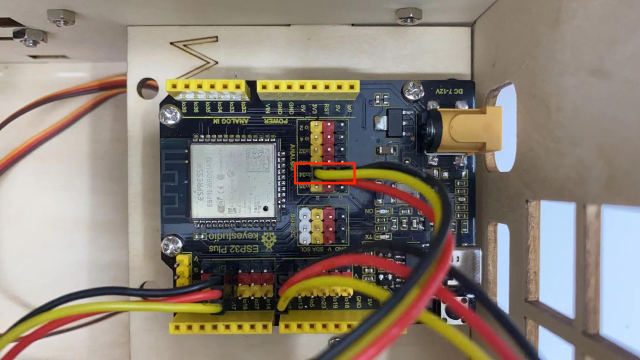

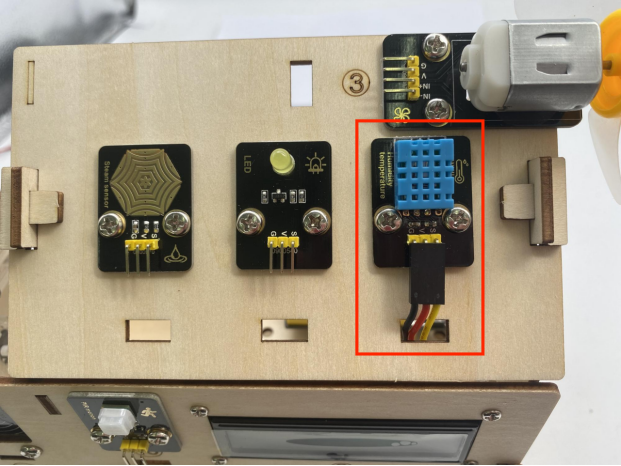

temperatuur en vochtigheid naar io17

3P-verbindingskabel kort gebruiken: 15 cm

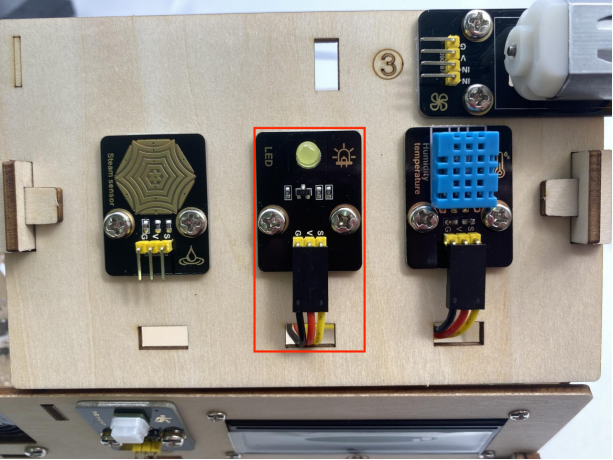

gele led-module naar io12 image101

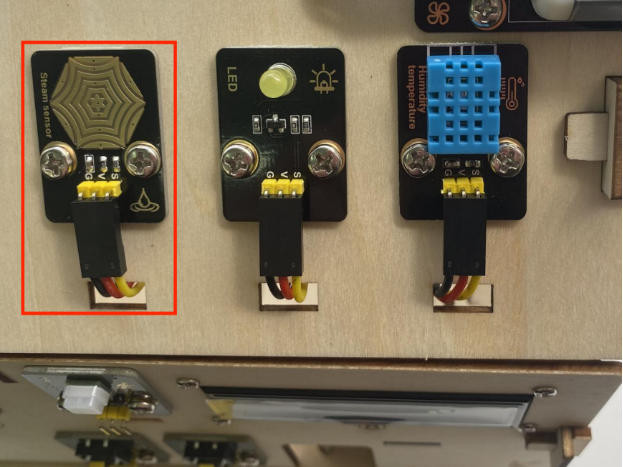

stoomsensor naar de io34

3P-aansluitdraad kort: 15cm

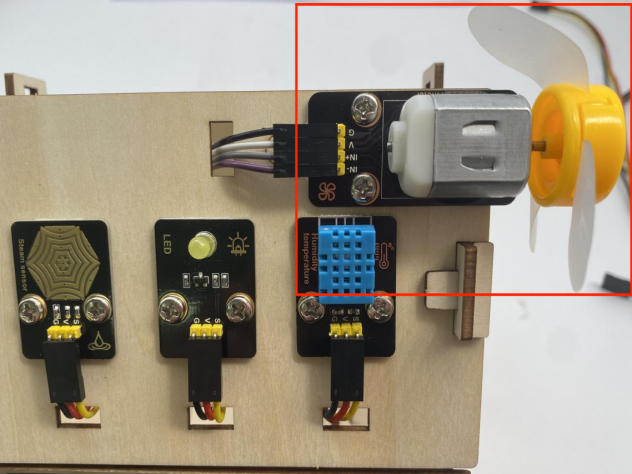

ventilator (IN- naar io18, IN+ naar io19)

Gebruikte Dupont-draden: 4 Dupont-draden uitgespreid

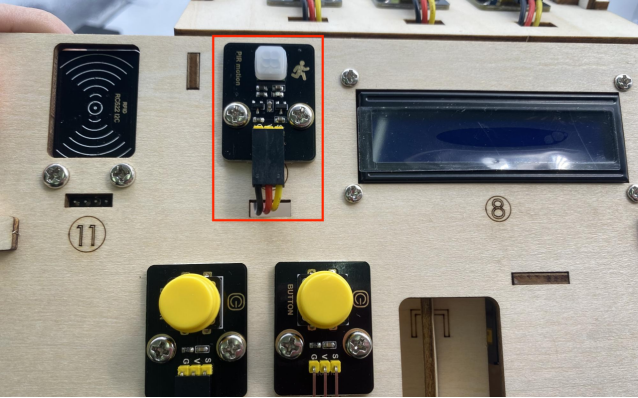

PIR-bewegingssensor naar de io14

3P-aansluitdraad kort: 15cm

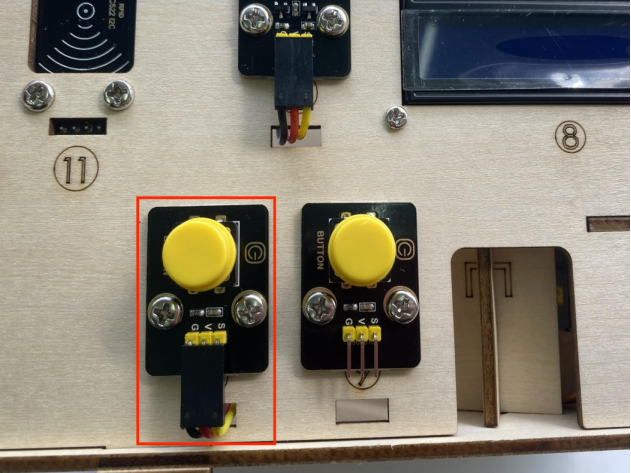

linker knopmodule naar de io16

3P-aansluitdraad lang: 20cm

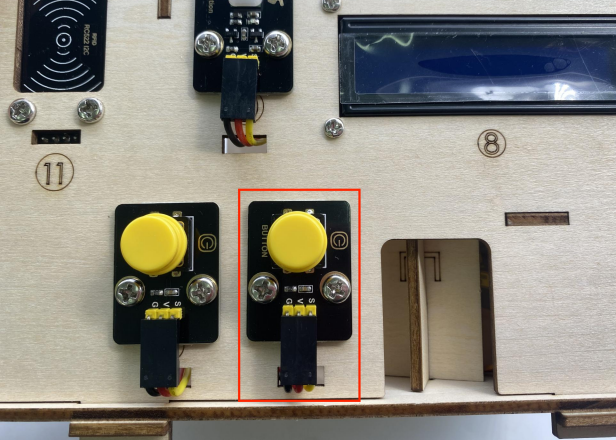

rechter knopmodule naar de io27

3P-aansluitdraad lang: 20cm

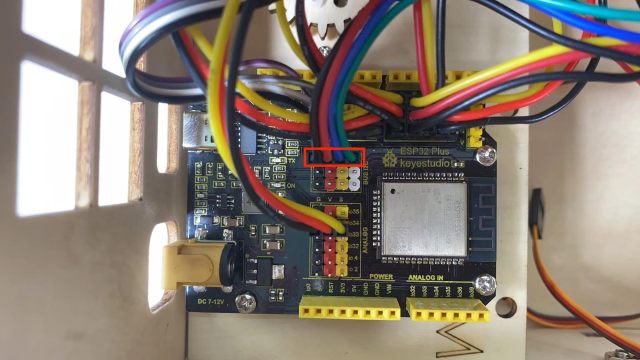

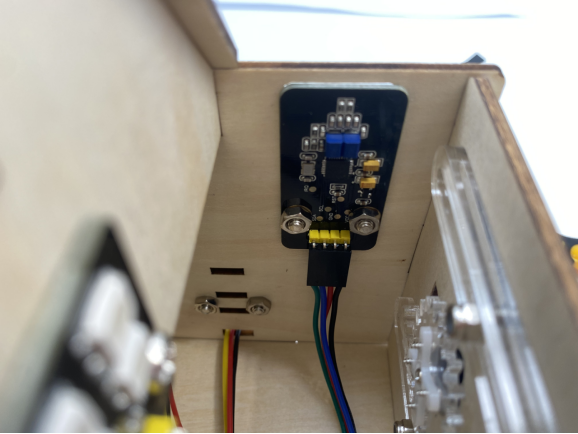

RFID-module naar de IIC

De 4P gecombineerde lijn

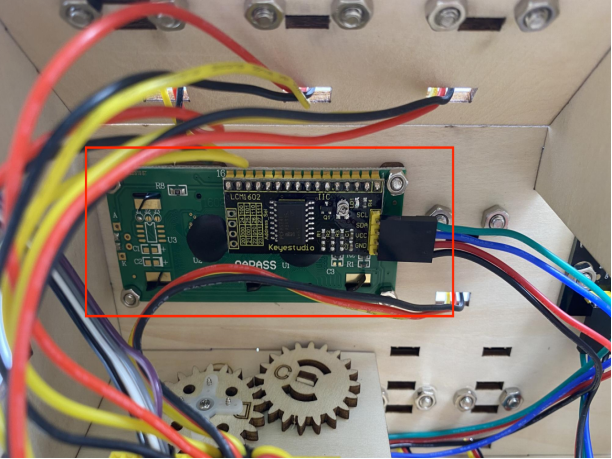

LCD1602-display naar de IIC

De 4P gecombineerde lijn

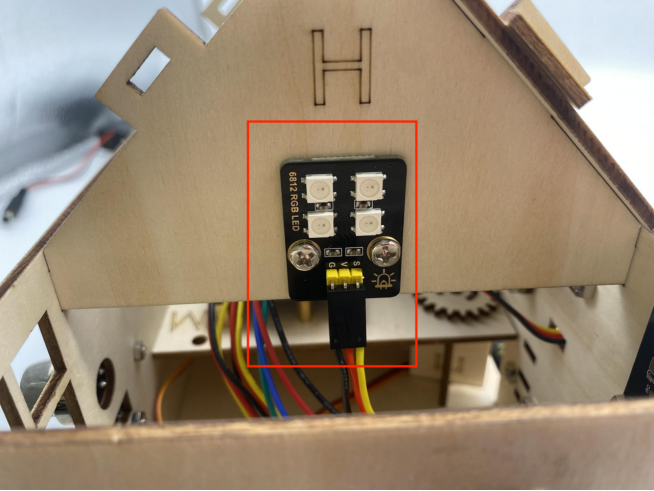

6812RGB-LED naar de io26

3P-aansluitdraad kort: 15cm

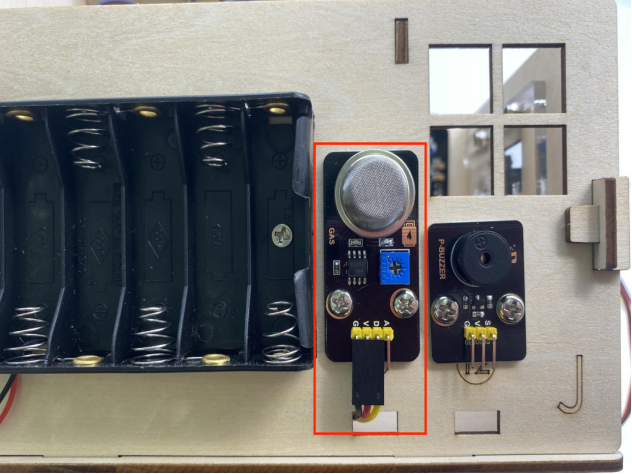

gassensor naar de io23

3P-aansluitdraad lang: 20cm

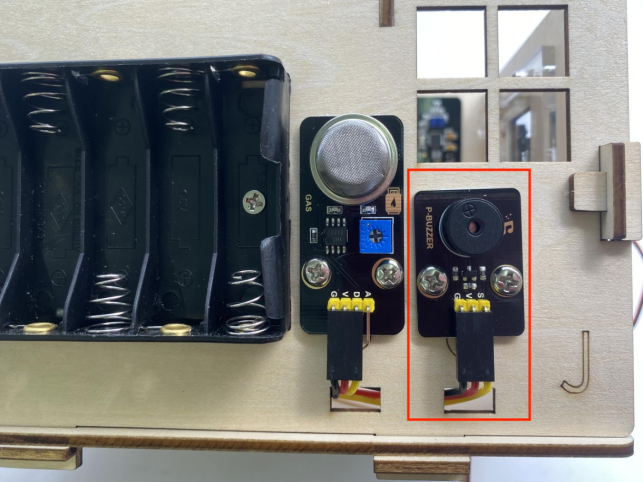

zoemer (buzzer) naar de io25

3P-aansluitdraad lang: 20cm

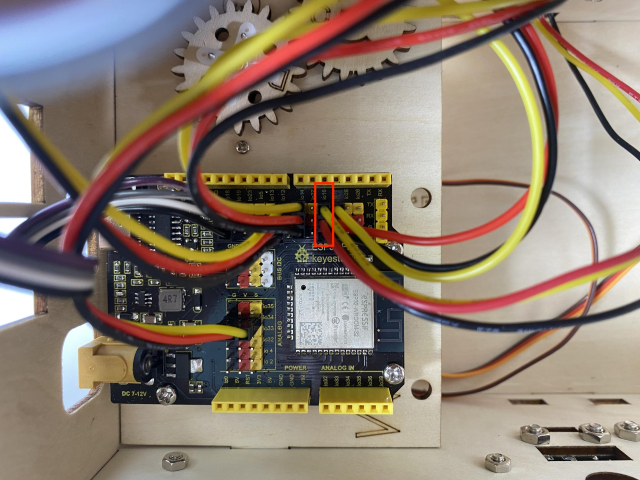

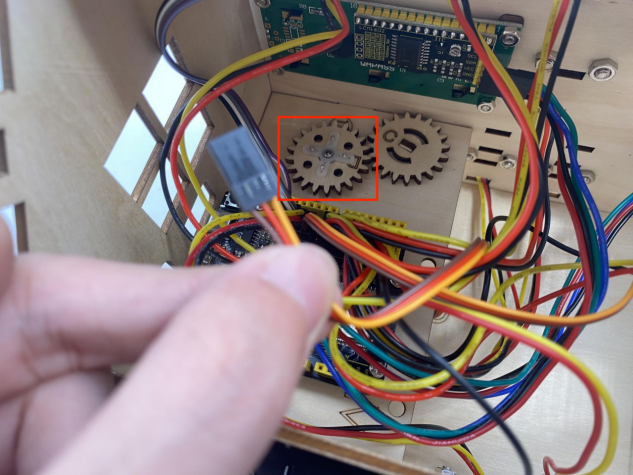

servo voor het bedienen van ramen naar io5

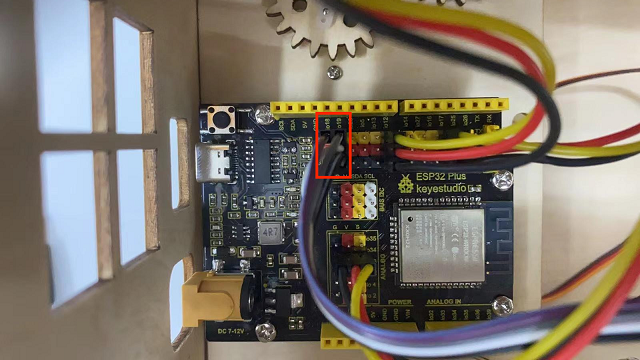

servo voor het bedienen van deuren naar io13

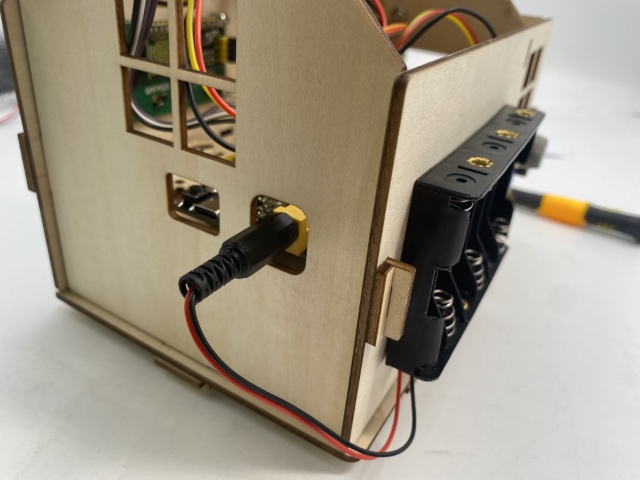

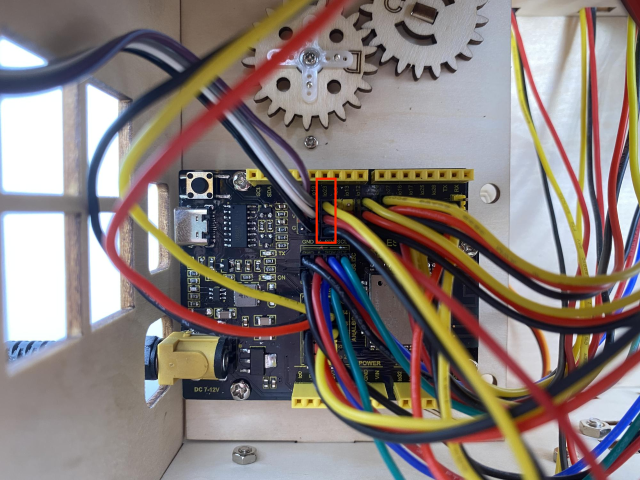

voedingsbedrading

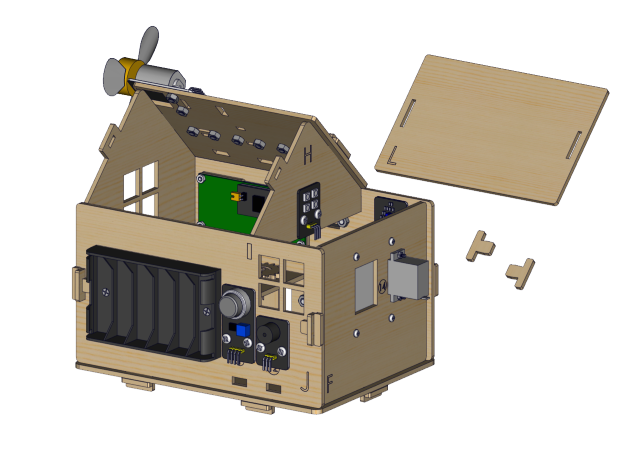

Stap 20

Benodigde componenten


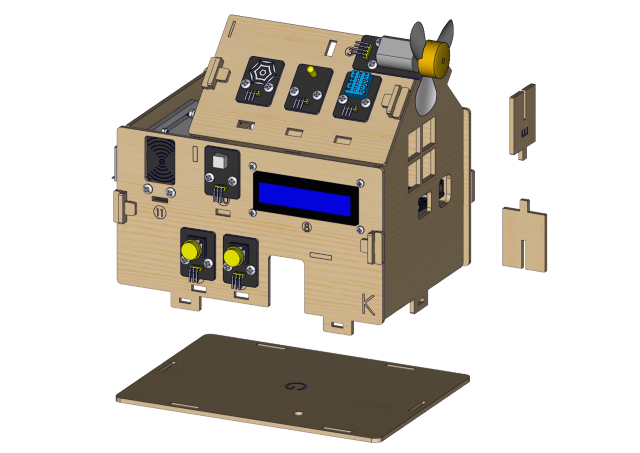

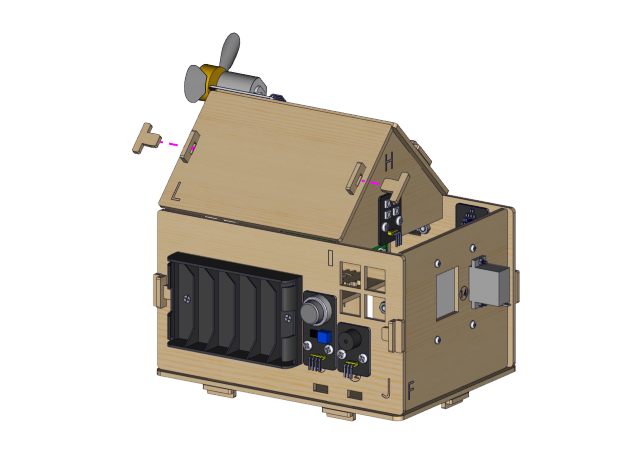

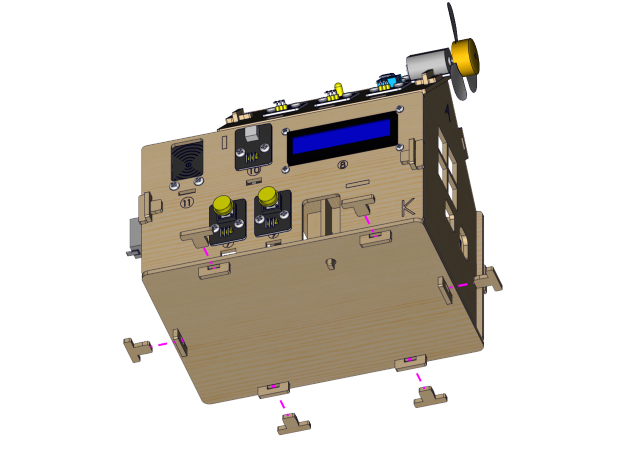

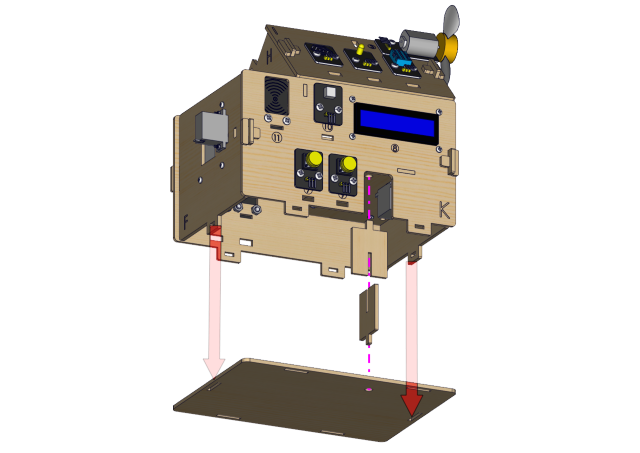

Installatiediagram


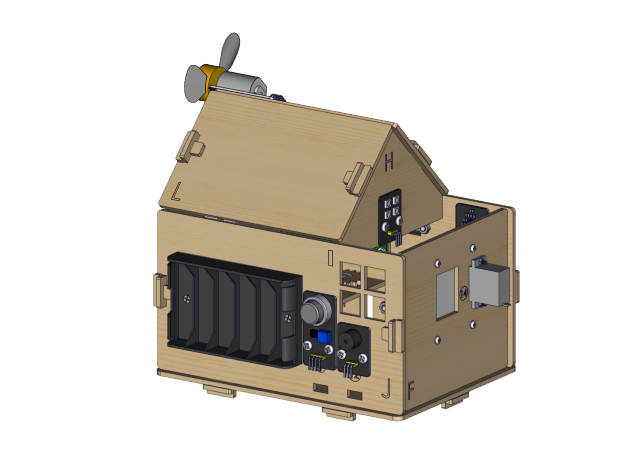

Prototype
