1. Introduzione al Prodotto

1.1 Descrizione

Questo kit didattico è uno strumento programmabile specializzato per bambini sopra i 6 anni, che vanta 15 moduli e sensori come LED, pulsanti, un LCD, un fotosensore, un sensore sonoro, un ricevitore IR, un sensore di temperatura e umidità oltre a più di 30 progetti interessanti.

È fornito il linguaggio Arduino C, che permette di sviluppare il pensiero di programmazione.

1.2 Caratteristiche

  1. Cablaggio semplice: Il cablaggio di VCC e GND è nascosto

  2. Funzioni multiple: Schede di sviluppo Nano o ESP32 sono disponibili come scheda di controllo e 15 sensori sono integrati. Quando l’alimentazione esterna è collegata, l’interruttore DIP può essere usato per controllare la tensione VCC a 3.3V o 5V.

  3. Struttura semplice: Utilizza pilastri in rame a doppio passaggio da 6mm per collegare la scheda in acrilico.

  4. Alta espandibilità: Sono forniti i pin VCC e GND

  5. Apprendimento della programmazione: È disponibile il linguaggio Arduino C.

1.3 Parametri

  • Tensione di lavoro: 5V o 3.3V

  • Alimentazione DC: 7-12V

  • Alimentazione USB: 5V

  • Corrente di lavoro: ≥35mA

  • Temperatura di lavoro: –10°C ~ +65°C

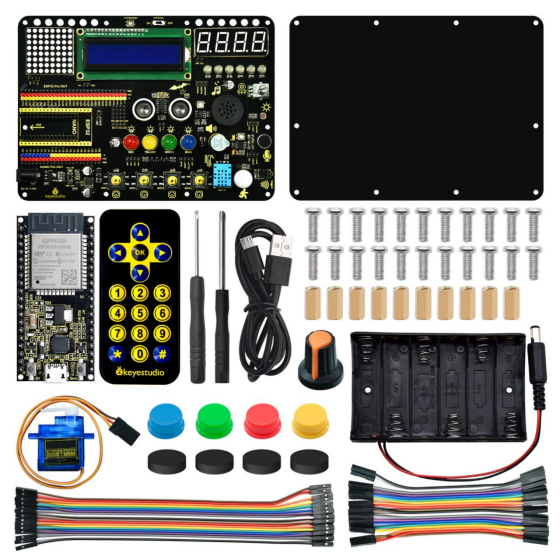

1.4 Lista del Kit

No.

Componenti

QTY

Immagine

1

Keyestudio Circuit Integrated board

1

2

Keyestudio ESP32 Board

1

3

Portabatterie 3XAA (batterie non incluse)

1

4

Servo

1

5

Cacciavite a taglio

1

6

Cacciavite a croce

1

7

Telecomando IR

1

8

Cavo USB

1

9

Vite testa tonda M2.5*6MM

22

10

Pilastro in rame a doppio passaggio M2.5*9MM

10

11

Fili DuPont F-F 20CM

20

12

Fili DuPont F-F 10CM

20

13

Scheda in acrilico

1

14

Gommini

4

15

Cappuccio per potenziometro

1

16

Cappuccio pulsante rosso

1

17

Cappuccio pulsante verde

1

18

Cappuccio pulsante giallo

1

19

Cappuccio pulsante blu

1

1.5 Scheda di Controllo ESP32

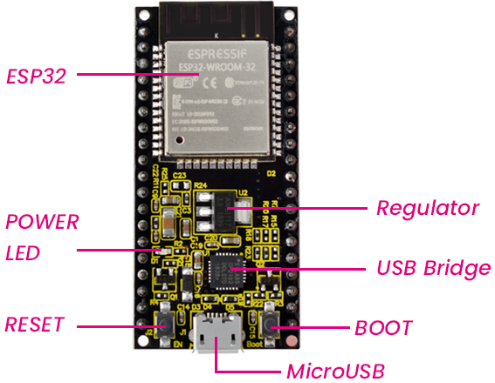

Introduzione

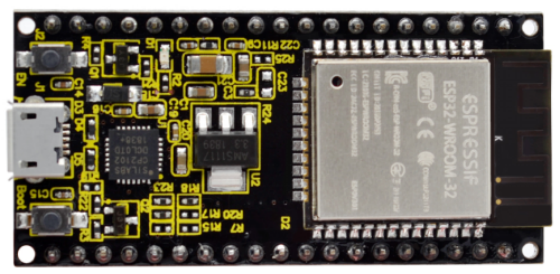

La scheda Core Keyestudio ESP32 è una scheda di sviluppo Mini basata sul modulo ESP-WROOM-32. La scheda ha portato la maggior parte delle porte I/O a header a pin con passo 2.54mm. Questi forniscono un modo semplice per collegare periferiche secondo le proprie esigenze.

Quando si tratta di sviluppare e fare il debug con la scheda di sviluppo, gli header standard su entrambi i lati rendono l’operazione più semplice e pratica.

Il modulo ESP-WROOM-32 è la soluzione integrata leader nel settore per WiFi + Bluetooth con meno di 10 componenti esterni. Integra switch per antenna, RF balun, amplificatori di potenza, amplificatori a basso rumore, filtri e moduli di gestione dell’alimentazione. Allo stesso tempo, integra la tecnologia a basso consumo TSMC a 40nm, prestazioni di potenza e RF, rendendolo sicuro, affidabile e facile da espandere in varie applicazioni.

Specifiche

  • Microcontrollore: Modulo ESP-WROOM-32

  • Chip porta seriale USB: CP2102-GMR

  • Tensione di lavoro: DC 5V

  • Corrente di lavoro：80mA

  • Corrente di alimentazione：500mA

  • Intervallo di temperatura di lavoro : -40°C ~ +85°C

  • Modalità WiFi：Station/SoftAP/SoftAP+Station/P2P

  • Protocollo WiFi ：802.11 b/g/n/e/i（802.11n, velocità fino a 150 Mbps）

  • Gamma di frequenza WiFi：2.4 GHz ~ 2.5 GHz

  • Protocollo Bluetooth ：conforme a Bluetooth v4.2 BR/EDR e BLE Standard

  • Dimensioni：552613mm

  • Peso：9.3g

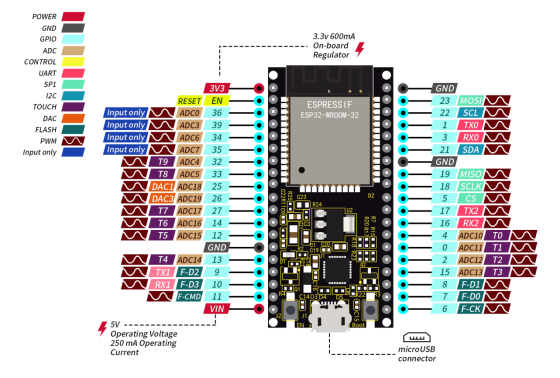

Pin out

ESP32 ha meno pin rispetto ai processori comunemente usati, ma non ha problemi a riutilizzare più funzioni sui pin.

Avvertenza: Il livello di tensione dei pin dell’ESP32 è 3.3V. Se si desidera collegare l’ESP32 a un altro dispositivo con tensione di funzionamento di 5V, si dovrebbe usare un convertitore di livello per adattare il livello di tensione.

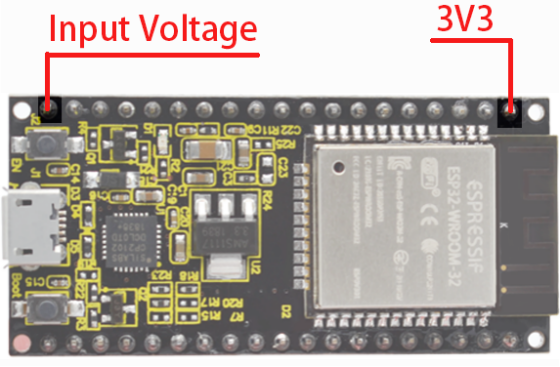

  • Pin di alimentazione: Il modulo ha due pin di alimentazione +5V e 3.3V. Puoi usare questi due pin per alimentare altri dispositivi e moduli.

  • Pin GND：Il modulo ha tre pin di massa.

  • Pin Enable (EN) : Questo pin serve per abilitare e disabilitare i moduli. Il pin abilita il modulo a livello alto e lo disabilita a livello basso.

  • Pin Input/Output (GPIO) : Puoi usare 32 pin GPIO per comunicare con LED, interruttori e altri dispositivi di input/output. Puoi anche attivare internamente il pull-up o pull-down di questi pin.

  • Nota: Anche se i pin GPIO6 a GPIO11 (SCK/CLK, SDO/SD0, SDI/SD1, SHD/SD2, SWP/SD3 e SCS/CMD) sono usati per la comunicazione SPI del modulo interno, non sono raccomandati.

  • ADC: Puoi usare i 16 pin ADC su questo modulo per convertire tensioni analogiche (l’uscita di alcuni sensori) in tensioni digitali. Alcuni di questi convertitori sono collegati ad amplificatori interni e sono in grado di misurare piccole tensioni con alta precisione.

  • DAC: Il modulo ESP32 ha due convertitori D/A con precisione a 8 bit.

  • Touch pad: Ci sono 10 pin sul modulo ESP32 sensibili alle variazioni di capacità. Puoi collegare questi pin a determinate piazzole del PCB e usarli come interruttori touch.

  • SPI: Ci sono due interfacce SPI sul modulo, che possono essere usate per collegare display, moduli di memoria SD/microSD e memoria flash esterna.

  • I2C: I pin SDA e SCL sono usati per la comunicazione I2C.

  • Comunicazione seriale (UART) : Ci sono due interfacce seriali UART su questo modulo, che possono trasferire fino a 5Mbps di informazioni tra due dispositivi. UART0 ha anche funzioni di controllo CTS e RTS.

  • PWM: Quasi tutti i pin di input/output dell’ESP32 possono essere usati per PWM (modulazione di larghezza di impulso). Usando questi pin è possibile controllare motori, luci LED e colori.

1.6 Componenti

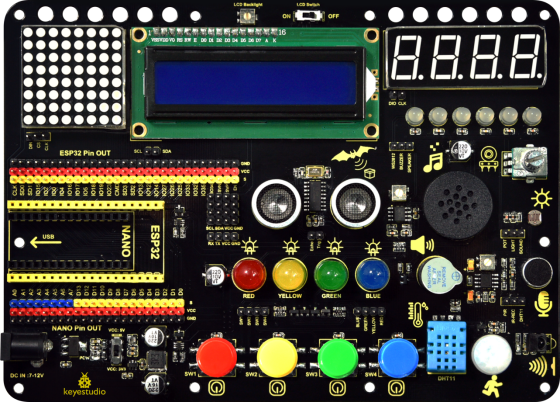

1.7 Scheda Integrata ESP32

Questa scheda di espansione è compatibile con la scheda di sviluppo Keyestudio Nano Plus e la scheda di sviluppo Keyestudio ESP32. La tensione su VCC può essere impostata a 3.3V (ESP32) o 5V (Nano) tramite un interruttore DIP.

Integra quattro pulsanti, quattro LED (rosso, giallo, verde e blu), sei LED RGB WS2812, un buzzer, un sensore di movimento PIR, un ricevitore IR, un sensore sonoro, un fotoresistore, un amplificatore 8002, un potenziometro, un sensore ad ultrasuoni, un display a tubo digitale a 4 bit, un display a matrice di punti 8x8 e un display LCD 1602.

Inoltre, ogni pin possiede il proprio VCC e GND, il che conferisce una maggiore compatibilità alla scheda e offre più opportunità per l’apprendimento esteso di altri moduli.

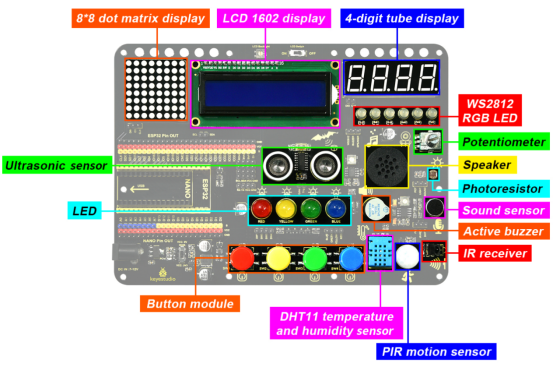

Introduzione ai moduli

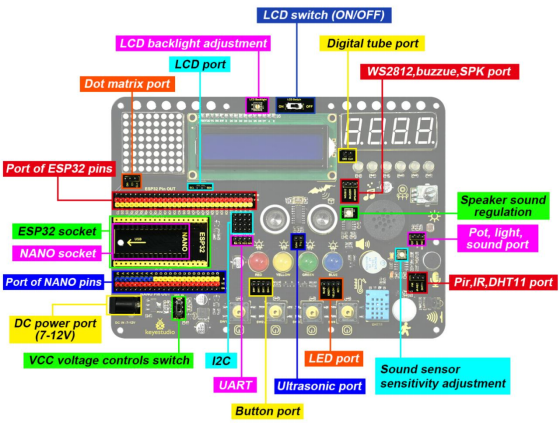

Pin out
