2. Installazione del prodotto

Passo 1: Rimuovere la pellicola protettiva dalla lastra di acrilico.

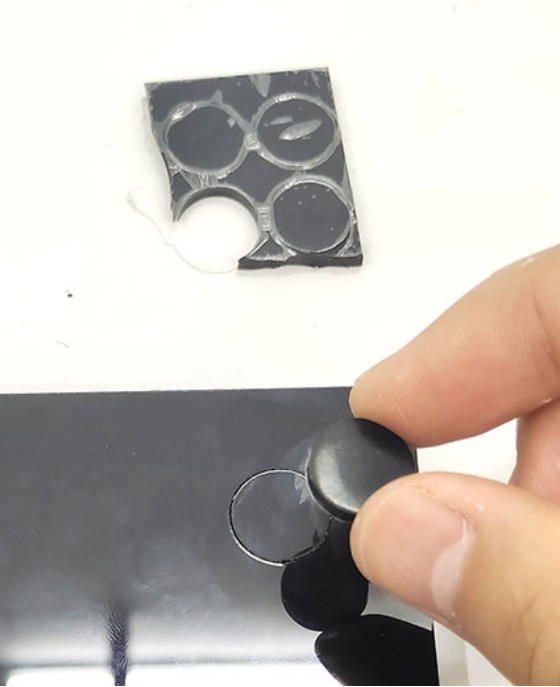

Passo 2: Incollare i quattro cuscinetti in gomma nel cerchio di posizionamento sotto la lastra di acrilico.

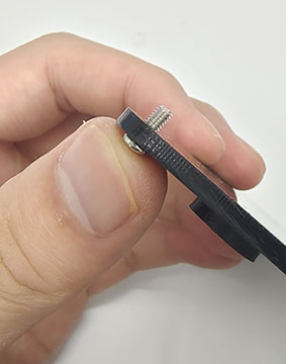

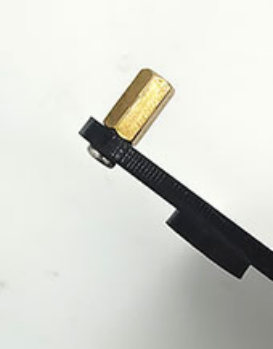

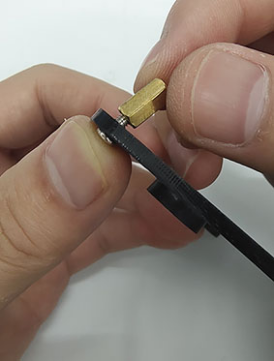

Passo 3: Inserire le viti una alla volta attraverso i fori dal lato inferiore della lastra di acrilico (il lato con il cuscinetto in gomma), quindi avvitare i pilastri di rame su di esse, come mostrato di seguito.

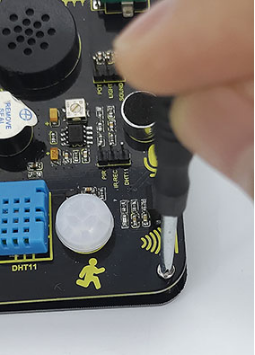

Passo 4: Allineare i fori sulla scheda di espansione con i pilastri di rame. Verificare che i due fori centrali siano allineati. In caso contrario, ruotare la scheda di 180°. Dopo la regolazione, fissare la scheda con le viti.

Passo 5: Installare i cappucci dei pulsanti e i cappucci del potenziometro.

Passo 6: Installare la scheda ESP32.

Attenzione:

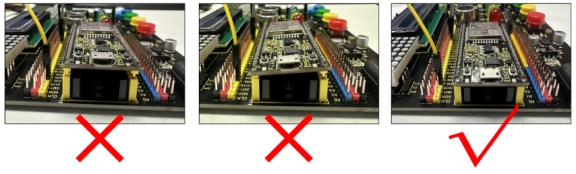

  1. La porta USB della scheda deve essere rivolta verso l’esterno. Installarla nella direzione opposta potrebbe danneggiare la scheda.

  2. La scheda ESP32 deve essere inserita completamente nella porta ESP32 della scheda integrata per garantire una connessione stabile tra la scheda interfaccia ESP32 e la scheda integrata, altrimenti il kit potrebbe non funzionare correttamente.

  1. Questo kit consuma più energia durante la gestione del servo e la connessione WiFi. Si consiglia di fornire un’alimentazione esterna per questo kit.
