2. Productinstallatie

Stap 1: Verwijder de beschermfolie van de acrylplaat.

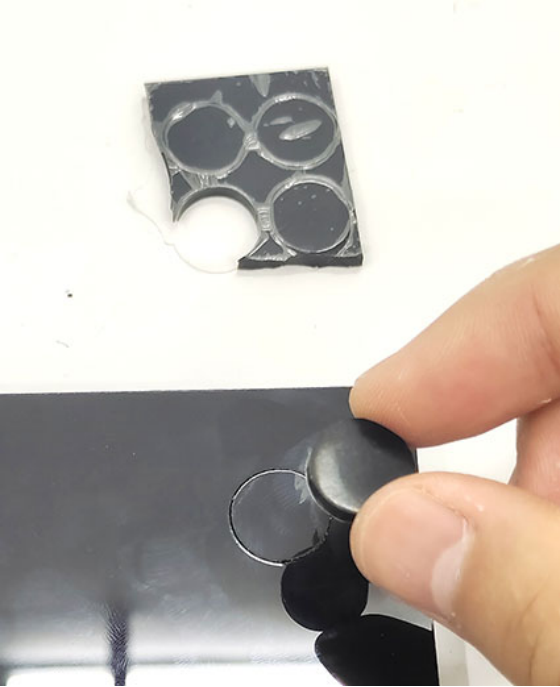

Stap 2: Plak de vier rubberen pads in de positioneringscirkel onder de acrylplaat.

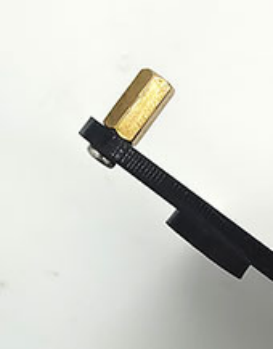

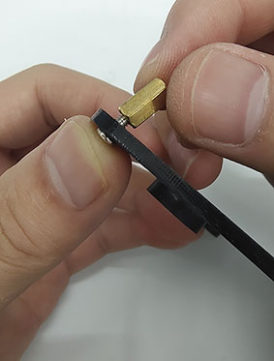

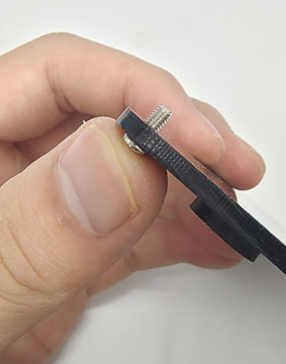

Stap 3: Duw de schroeven één voor één door de gaten vanaf de onderkant van de acrylplaat (de zijde met rubberen pad), en schroef vervolgens de koperen pilaren erop, zoals hieronder weergegeven.

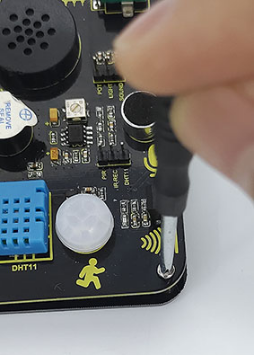

Stap 4: Lijn de gaten op de uitbreidingskaart uit met de koperen pilaren. Let erop of de middelste twee gaten uitgelijnd zijn. Zo niet, draai de kaart dan 180°. Na aanpassing, draai de schroeven vast om de kaart op zijn plaats te bevestigen.

Stap 5: Installeer de knopkappen en potentiometerkappen.

Stap 6: Installeer de ESP32-kaart.

Let op:

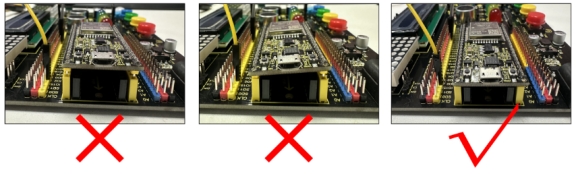

1. De USB-poort van de kaart wijst naar buiten. Installatie in de tegenovergestelde richting kan de kaart beschadigen.

2. De EPS32-kaart moet volledig in de EPS32-poort van de geïntegreerde kaart worden gestoken om een stabiele verbinding tussen de EPS32-interfacekaart en de geïntegreerde kaart te garanderen, anders werkt de kit mogelijk niet correct.

3. Deze kit verbruikt meer stroom bij het aansturen van de servo en het verbinden met WiFi. Zorg voor een externe voeding voor deze kit.
