Projet 02 : Feux de circulation
1. Aperçu
Dans ce projet, nous utilisons trois LED (rouge, jaune et verte), un haut-parleur sur la carte micro:bit et une matrice LED 5x5 pour réaliser un modèle de feux de circulation.
2. Composants
|
|
|
|---|---|---|
carte micro:bit *1 |
carte d’extension de type T pour micro:bit *1 |
câble micro USB *1 |
|
|
|
LED rouge *1 |
LED jaune *1 |
LED verte *1 |
|
|
|
résistance 220Ω *3 |
fils de connexion |
breadboard *1 |
|
|
|
support de pile *1 |
carte de feux de circulation *1 |
3. Connaissances sur les composants
Haut-parleur
Le micro:bit est équipé d’un haut-parleur, ce qui facilite la production de sons dans votre projet.

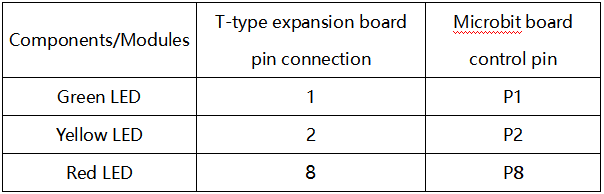

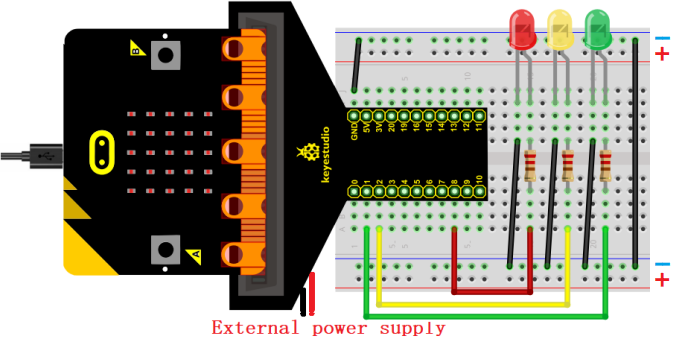

4. Schéma de câblage
Remarque : la carte micro:bit doit être insérée dans la carte d’extension de type T comme indiqué ci-dessous. La matrice LED de la carte micro:bit doit être du même côté que le logo de la carte d’extension.

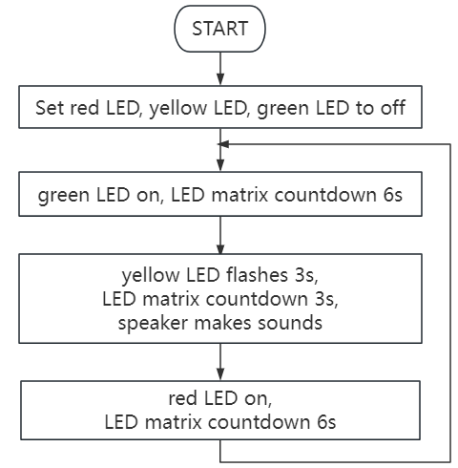

5. Flux du code
6. Code de test
Le fichier de code est fourni dans le dossier Projet 02 : Feux de circulation, fichier Project-02-Traffic-Lights.hex.

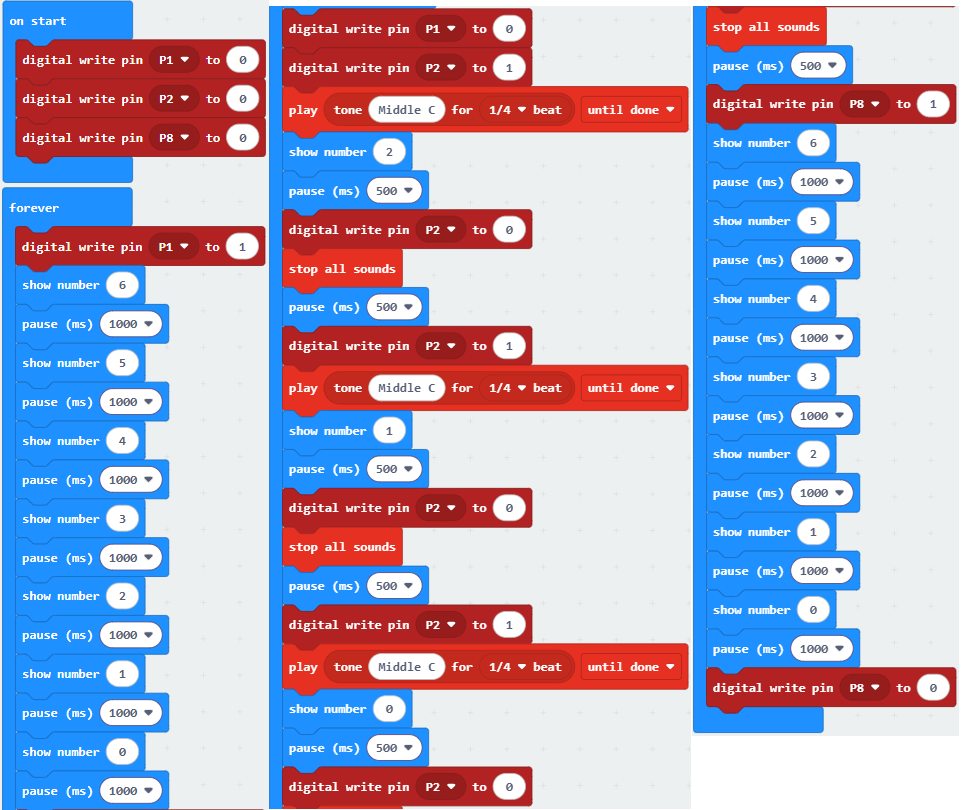

Charger les blocs de code :
7. Résultat du test
Pour l’application Windows 10, cliquez sur “Télécharger”. Pour les navigateurs, envoyez le fichier “.hex” téléchargé vers la carte micro:bit.

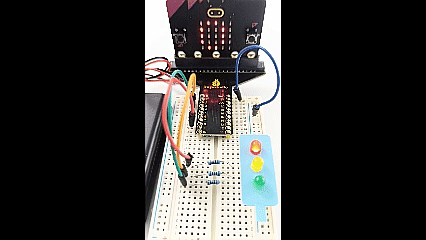

Après avoir téléchargé le code sur la carte, la LED verte s’allume et la matrice LED 5×5 compte à rebours pendant 6 secondes. Après l’extinction de la LED verte, la LED jaune clignote et la matrice compte à rebours 3 s avec le haut-parleur qui sonne. Enfin, la LED rouge s’allume avec un compte à rebours de 6 s. Ces actions se répètent.
ATTENTION : Si le câblage est correct mais que vous ne voyez pas les résultats, appuyez sur le bouton de réinitialisation à l’arrière de la carte.
Lors de l’alimentation via une source externe, mettez l’interrupteur DIP sur ON.
