Projet 08 : Alarme anti-vol
1. Aperçu
Lorsque l’alarme anti-vol intelligente détecte que la boîte anti-vol a été déplacée, le haut-parleur sur la carte micro:bit émettra une alarme et la LED rouge clignotera.
2. Composants
|
|
|
|---|---|---|
carte micro:bit *1 |
carte d’extension T-type micro:bit *1 |
câble micro USB *1 |
|
|
|
LED rouge *1 |
résistance 220Ω *1 |
fil de connexion *2 |
|
|
|
breadboard *1 |
support de pile *1 |
carte d’alarme *1 |
3. Connaissances sur les composants
Accéléromètre
La carte micro:bit dispose d’un capteur d’accélération intégré LSM303AGR (appelé accéléromètre) qui comprend les modes standard, rapide, plus et haute vitesse (100 kHz, 400 kHz, 1 MHz et 3,4 MHz) de l’interface de bus série I2C et une interface série standard SPI pour la communication externe, avec une résolution de 8/10/12 bits et une plage de ±2g, ±4g ou ±8g.
Lorsque la carte micro:bit est au repos ou en mouvement uniforme, l’accéléromètre ne détecte que l’accélération de la gravité. Si elle est légèrement balancée, l’accélération détectée est bien inférieure à celle de la gravité, donc la différence peut être ignorée. Par conséquent, nous détectons principalement le changement de l’accélération gravitationnelle sur les axes x, y et z.
4. Schéma de câblage

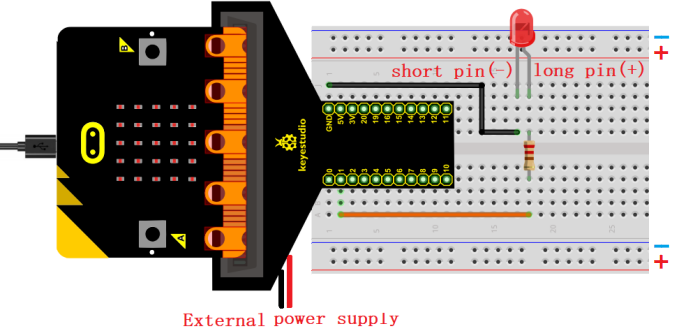

La broche de contrôle de la LED sur la carte est P1 (la broche de la carte d’extension T-type est digital 1).

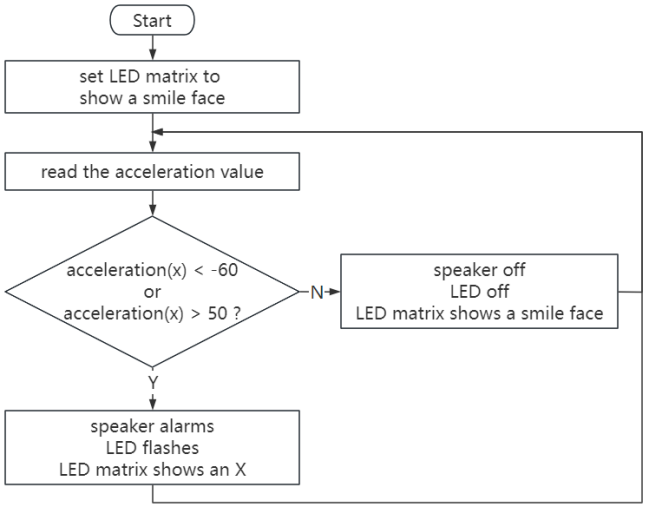

5. Flux du code
6. Code de test
Le fichier de code est fourni dans le dossier Projet 08 : Alarme anti-intrusion, fichier Project-08-Burglar-Alarm.hex.

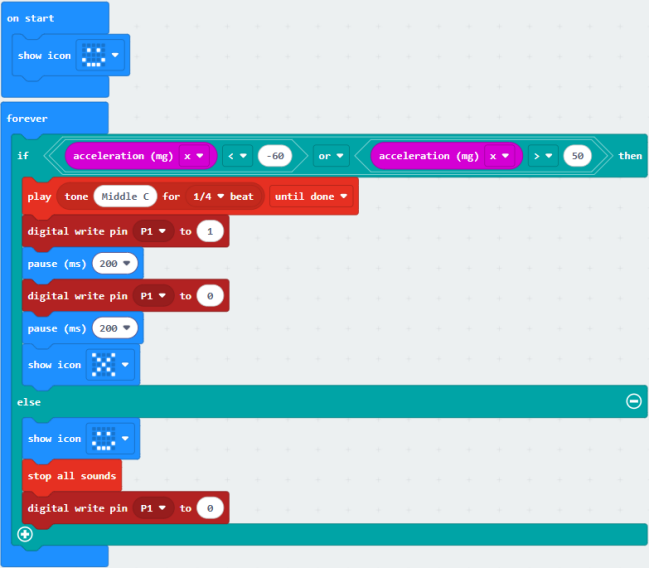

Charger les blocs de code :
Après avoir importé le code, si le buzzer continue de sonner même si la breadboard n’est pas déplacée ; cela peut être dû à des facteurs géographiques. Vous pouvez modifier le seuil dans la condition -60 et 50 selon les conditions réelles.

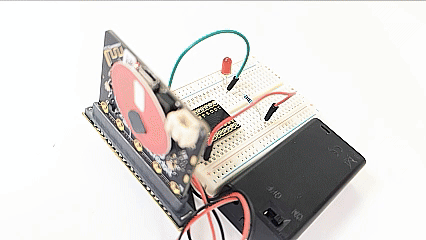

7. Résultat du test
Après avoir téléchargé le code sur la carte, déplacez la breadboard. Si la valeur d’accélération x＜-60 ou x＞50, le haut-parleur sur la carte sonne et la LED clignote, et la matrice LED du micro:bit affiche
. Sinon, le haut-parleur ne fait aucun bruit et la LED est éteinte, et la matrice LED du micro:bit affiche
.
ATTENTION : Si le câblage est correct mais que vous ne voyez pas les résultats, appuyez sur le bouton reset à l’arrière de la carte.
