4.2.8 Zahlenraten

4.2.8.1 Übersicht

In diesem Projekt spielen wir ein Zahlenratespiel mit einem Micro:bit board, einer Gamepad-Steuerplatine und einem OLED display. Wenn die richtige Zahl erraten wird, zeigt das OLED „Great!!!“ an; wenn die Schätzung zu hoch oder zu niedrig ist, zeigt es „To High!“/„To Low!“ an, zusammen mit dem entsprechenden Bereich der möglichen Zahlen.

4.2.8.2 Komponentenwissen

Dieses Projekt verwendet dasselbe OLED display wie Projekt 07. Bitte beachten Sie Abschnitt 4.2.7.2 für dessen Komponentenwissen.

4.2.8.3 Benötigte Teile

micro:bit V2 board (selbst mitzubringen) ×1	micro:bit Smart Gamepad (montiert) ×1	AAA battery (selbst mitzubringen) ×4
OLED display (selbst mitzubringen)×1	F-F DuPont wire(selbst mitzubringen) x4

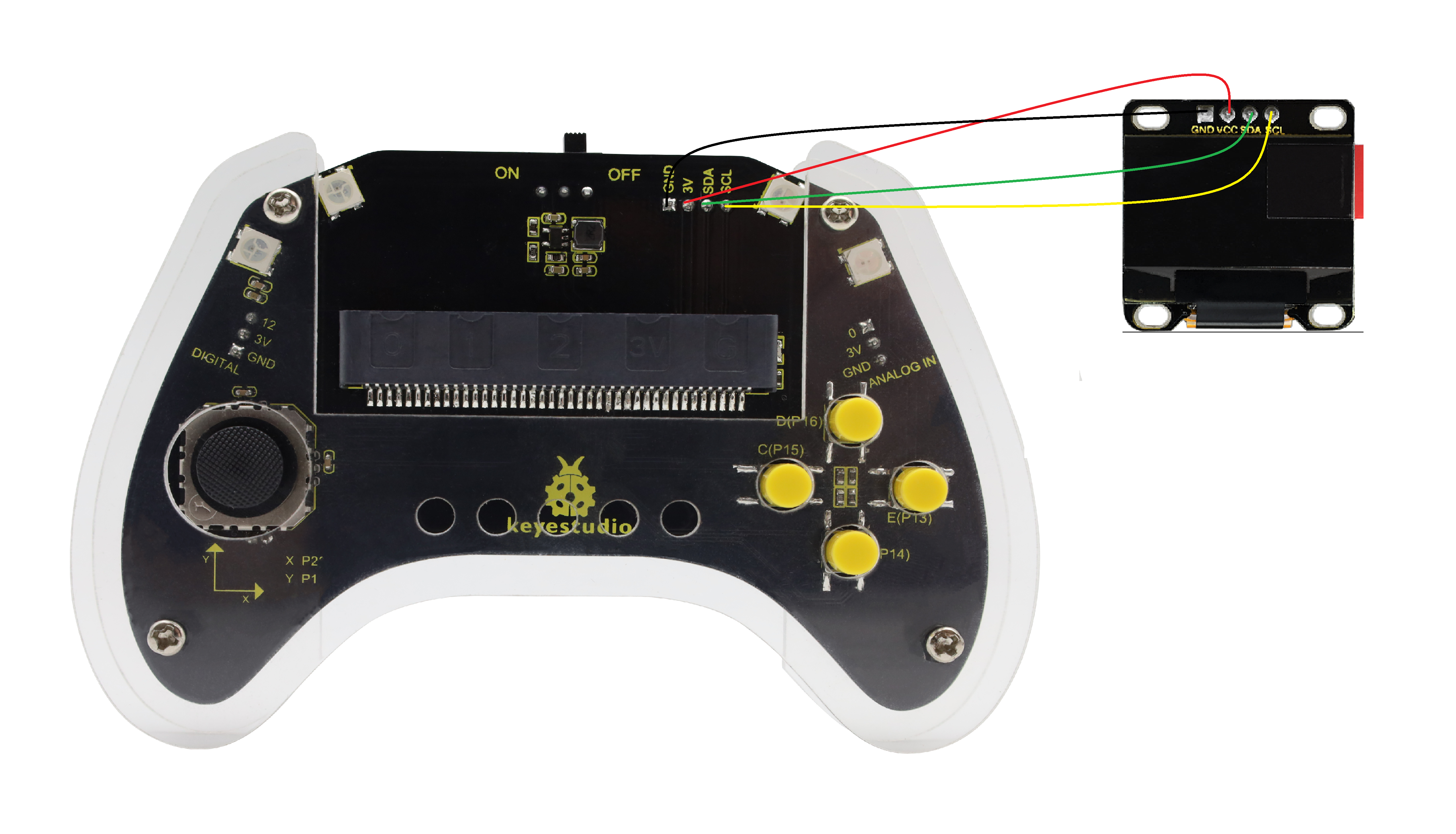

4.2.8.4 Schaltplan

Nachdem die Verkabelung wie oben gezeigt abgeschlossen ist, stecken Sie das micro:bit in den Steckplatz auf der Gamepad-Steuerplatine.

OLED display	micro:bit gamepad control board	micro:bit board pin
GND	GND	GND
VCC	3V	3V
SDA	SDA	P20
SCL	SCL	P19

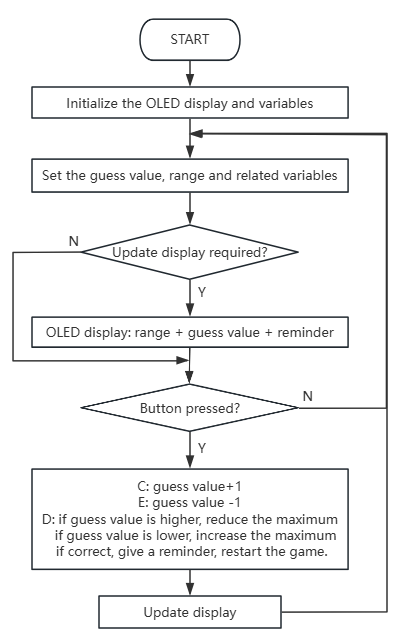

4.2.8.5 Code-Ablauf

4.2.8.6 Testcode

⚠️ Beachten Sie, dass hier die OLED library enthalten ist, daher müssen wir importieren: https://github.com/keyestudio/pxt-environment-kit-master.

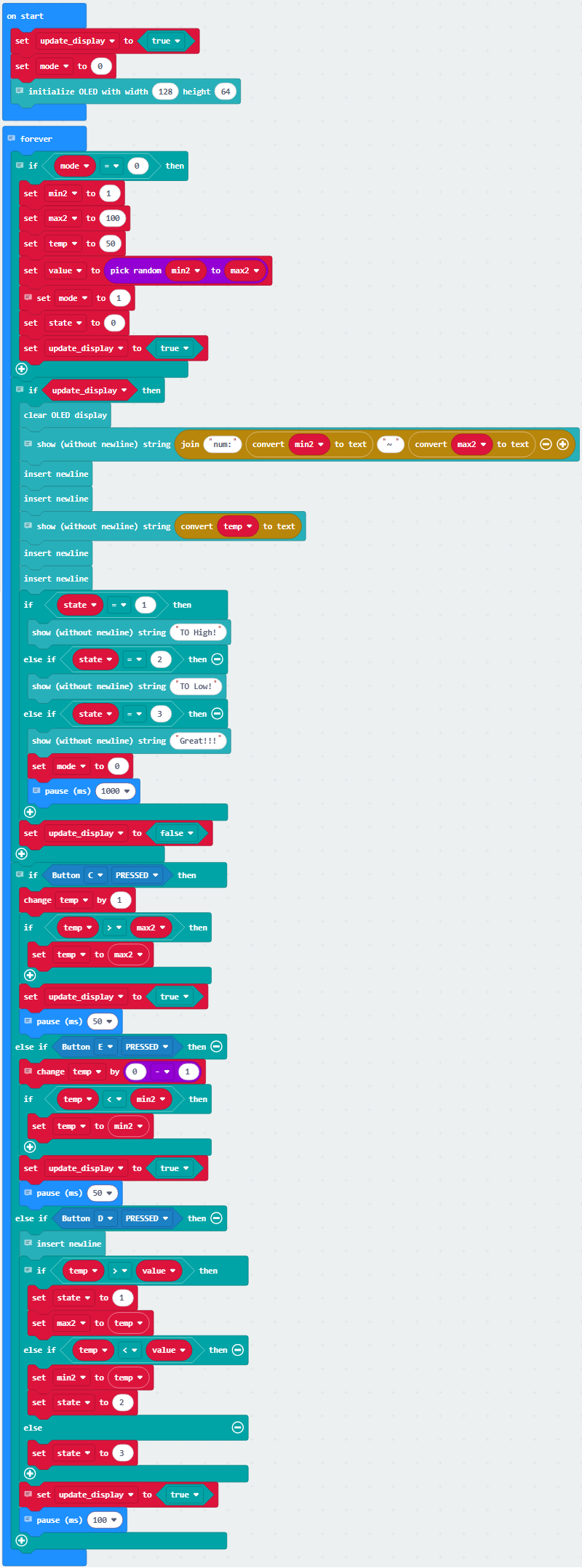

Vollständiger Code:

Kurze Erklärung:

① Initialisieren Sie das Bildschirmaktualisierungs-Flag-Bit, setzen Sie die Modusvariable auf 0 (0-Spielbereitschaft, 1-Spiel läuft) und initialisieren Sie die OLED-Bildschirmanzeige.

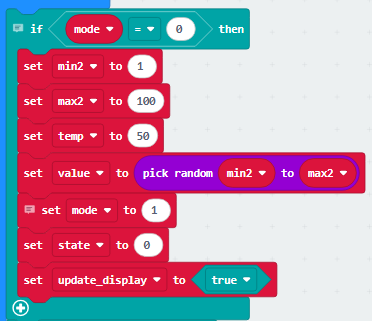

② Während der Spielvorbereitung legen Sie den Ratebereich, den anfänglichen Schätzwert, den Zielwert und die Schätzung fest.

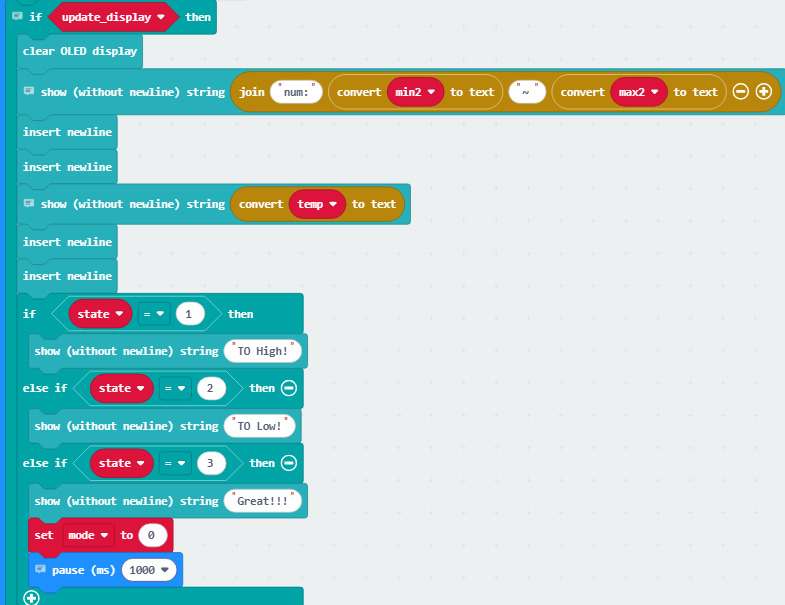

③ Aktualisieren Sie den Wertebereich und den Schätzwert auf dem OLED. Zeigen Sie entsprechende Hinweise an, wenn sich das Ergebnisstatus-Flag-Bit ändert: „To High!“ wenn state=1; „To Low!“ wenn state=2; und „Great!!!“ wenn state=3.

Und setzen Sie den Modus auf Spielbereitschaft und warten Sie 1000 Millisekunden (1s).

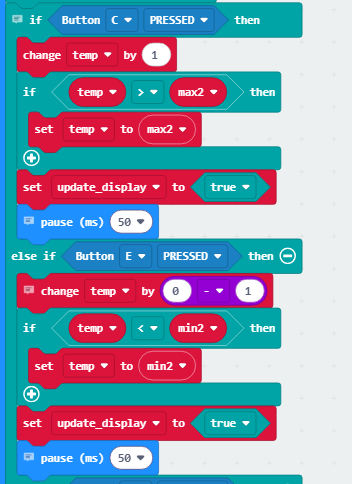

④ Drücken Sie C und der Schätzwert temp+1; wenn der Schätzwert das Maximum überschreitet, setzen Sie ihn als neues Maximum.

Drücken Sie E und der Schätzwert temp-1; wenn der Schätzwert kleiner als das Minimum ist, setzen Sie ihn als neues Minimum.

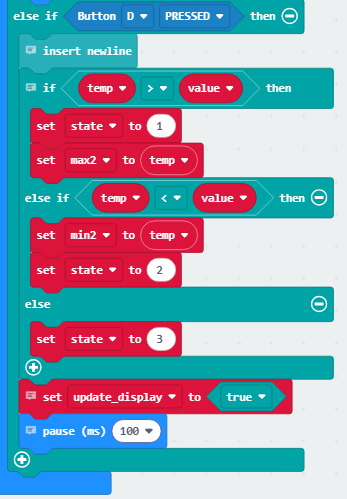

⑤ Drücken Sie D, um den Schätzwert mit dem Zielwert zu vergleichen. Wenn temp größer ist, notieren Sie das neue Maximum max2 und wechseln Sie in Zustand 1; wenn temp kleiner ist, notieren Sie das neue Minimum min2 und wechseln Sie in Zustand 2; wenn beide Werte gleich sind, wechseln Sie in Zustand 3.

Aktualisieren Sie abschließend die Anzeige mit einer Verzögerung von 1000 Millisekunden.

4.2.8.7 Testergebnis

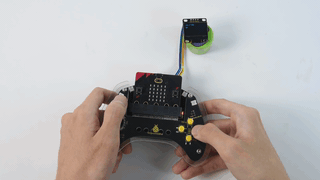

Nach dem Brennen des Codes stecken Sie das micro:bit board in den Steckplatz des Gamepads (Batterien eingelegt) und schalten Sie es auf „ON“.

Nach dem Hochladen des Codes initialisiert das OLED und zeigt den Wertebereich von „num: 1 ~ 100“ und die anfängliche Schätzung von 50 an. Sie können C drücken, um temp+1 (max 100) oder E, um temp-1 (min 1) zu ändern, um Ihren Schätzwert auf dem OLED zu ändern.

Drücken Sie D, um Ihren Wert zu übermitteln, und temp wird mit dem zufälligen Zielwert verglichen. Wenn temp>value, wird „To High!“ angezeigt und temp wird max2 zugewiesen; wenn temp<value, wird „To Low!“ angezeigt und min2 zugewiesen. Wenn Sie zu viel Glück haben und temp=value ist, sehen Sie „Great!!!“ für 1s.

Danach wird das Spiel zurückgesetzt und ein neuer Zielwert festgelegt. Lassen Sie uns eine weitere Runde spielen!

⚠️ Die Bausteine im Testergebnis sind nicht in diesem Produktkit enthalten.

Tipp: Wenn das Board nicht reagiert, drücken Sie bitte die Reset-Taste auf der Rückseite des micro:bit board.
