3. Ensamblaje del Gamepad

3.1 Instalación

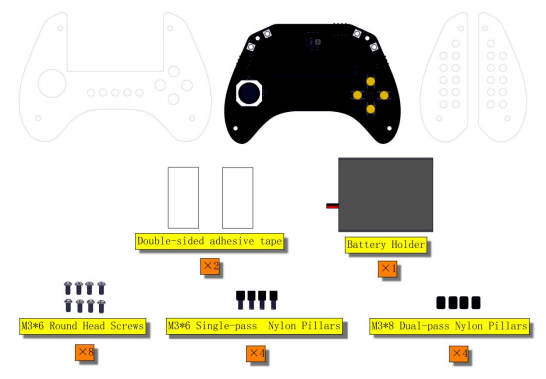

Piezas requeridas:

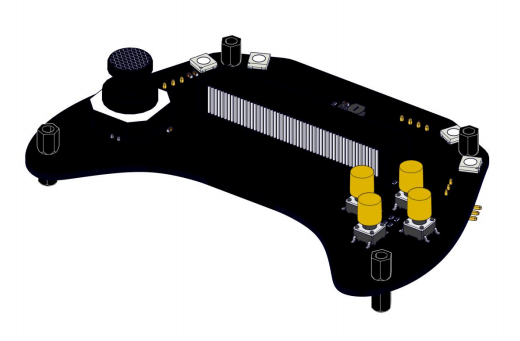

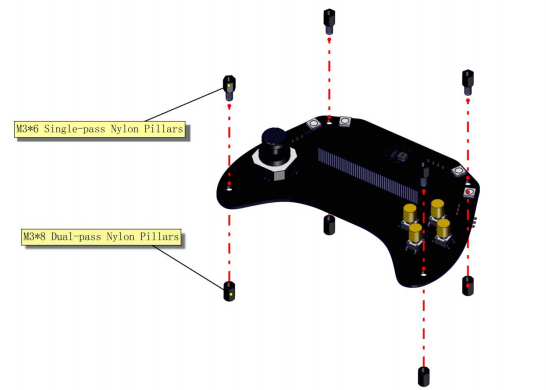

Instale estos pilares de nailon en la placa de control.

Así:

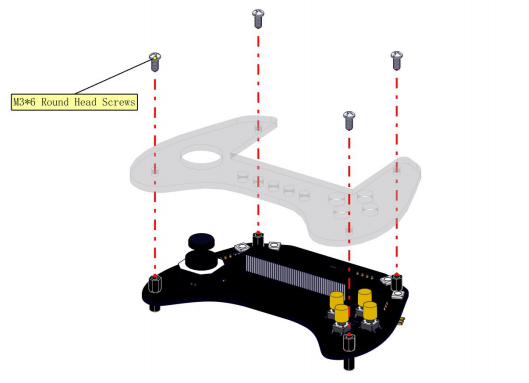

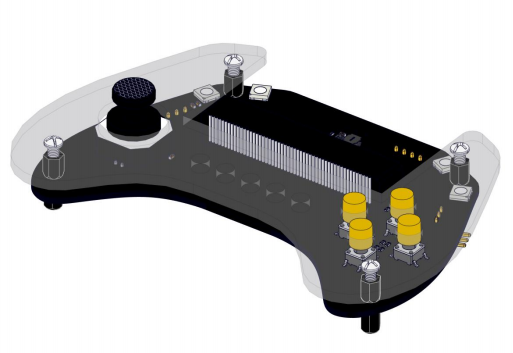

Y luego monte la placa acrílica superior en la placa de control con cuatro tornillos M3*6.

Así:

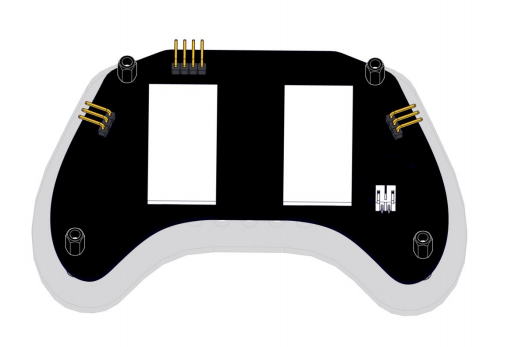

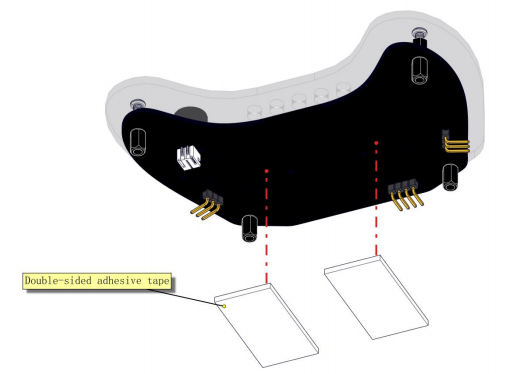

Voltee la placa, y pegue la cinta adhesiva de doble cara 3M en el recuadro amarillo de la parte posterior de la placa de control.

Así:

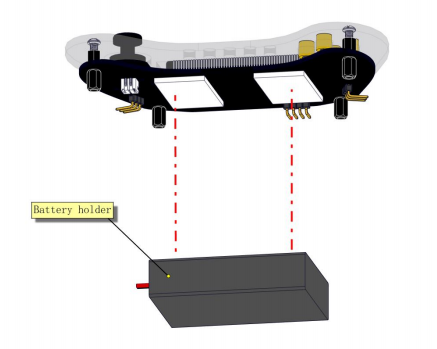

Mueva el interruptor del soporte de la batería a “ON”. El lado con el interruptor debe mirar hacia la cinta adhesiva al colocarlo (Preste atención a la dirección y posición de la caja de la batería. Por favor, alinéela con precisión con la línea amarilla; de lo contrario, las siguientes placas acrílicas podrían bloquearse).

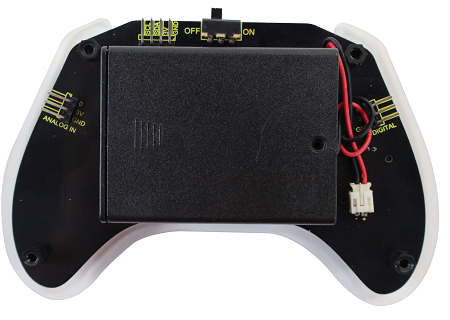

Y luego conecte el cable del soporte de la batería a la placa de control. Así:

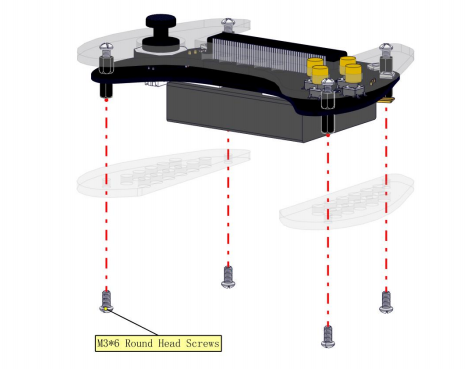

Ahora monte las dos placas acrílicas inferiores en el gamepad con cuatro tornillos M3*6.

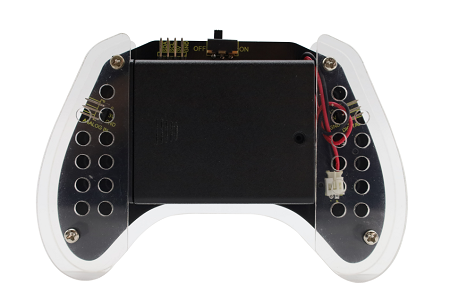

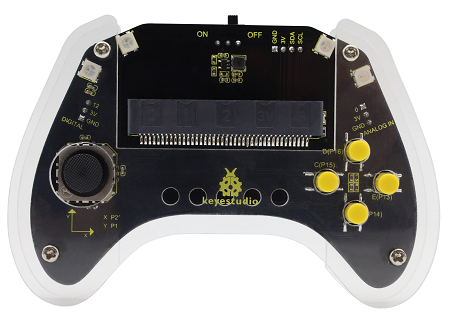

¡Felicidades! ¡Instalación completada!
