2. Introducción del Producto

2.1 Seguridad del Producto

  1. Este kit de producto incluye piezas pequeñas. Manténgalo fuera del alcance de los niños.

  2. Siga estrictamente las instrucciones para evitar dañar el producto. Y preste atención a la seguridad eléctrica.

2.2 Introducción del Producto


Basado en la placa Micro:bit, este kit de gamepad inteligente integra varios componentes electrónicos, lo que permite a los usuarios construir muchos proyectos interesantes de bricolaje, como el control de coches pequeños y robots, y les proporciona una experiencia de aprendizaje intuitiva y vívida.

Este kit no solo permite a estudiantes y principiantes apreciar la alegría de la innovación en los experimentos, sino que también cultiva su pensamiento lógico. Al mismo tiempo, demuestra plenamente el valor práctico y el significado educativo de la aplicación tecnológica.

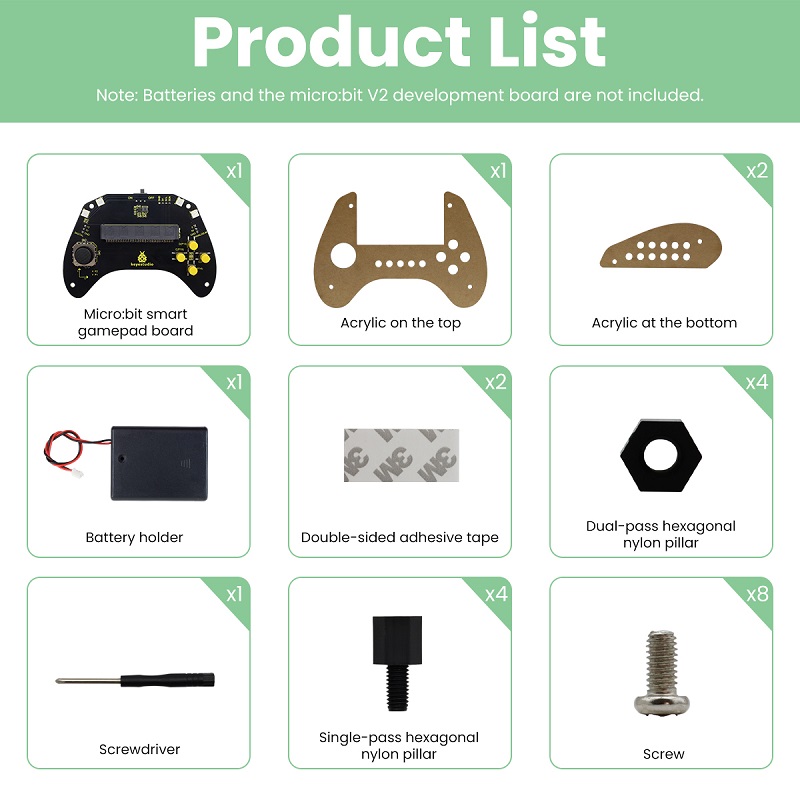

2.3 Lista de Productos

Si falta alguna pieza, póngase en contacto con nuestro personal de ventas inmediatamente.


#

NOMBRE

CANTIDAD

FOTO

1

placa de control de gamepad micro:bit

1


2

placa acrílica superior del gamepad

1


3

placa acrílica inferior del gamepad

2


4

soporte de batería

1


5

cinta adhesiva de doble cara de 20mm*40mm

2


6

pilar de nailon de doble paso M3*8mm

4


7

destornillador Phillips

1


8

pilar de nailon de paso único M3*6+5mm

4


9

tornillo de cabeza redonda M3*6mm

8


2.4 Parámetros del Producto

  • Voltaje de funcionamiento: DC 3.3V

  • Voltaje de la batería: DC 6V

  • Corriente máxima de salida: ≤ 2A

  • Potencia máxima de disipación: ≤ 10W

  • Temperatura de funcionamiento: –10℃ a +65℃

  • Peso del producto: 207.4g (±5% embalaje incluido)

  • Dimensiones del embalaje: 186mm × 90mm × 46mm (±1%)

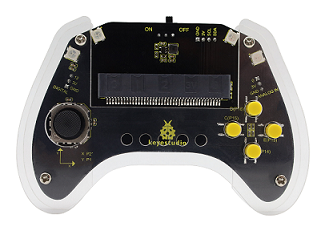

2.5 Placa de Control del Gamepad

2.5.1 Resumen

En el mercado educativo, la placa micro:bit es muy popular por su tamaño compacto y facilidad de uso en la programación y la educación maker. Sin embargo, una sola placa de control micro:bit a menudo carece de métodos de interacción convenientes en aplicaciones como el control de juegos o la operación de coches pequeños y robots. Por lo tanto, diseñamos esta placa de control de gamepad keyestudio para la placa micro:bit.

Para el uso completo de los puertos IO de micro:bit, esta placa de control integra módulos de entrada de juego comunes de joystick y botones, y puede intercambiar datos con la placa micro:bit a través de una interfaz de 3 PINES (GND, VCC, Señal) o mediante conexión directa.

Además, dado que expande algunas interfaces de comunicación serial de uso común en pines con una separación de 2.54mm, incluyendo I2C y pines analógicos/digitales, permite que la placa micro:bit se conecte fácilmente a pantallas externas, módulos inalámbricos y otros dispositivos de comunicación en juegos o proyectos de robótica.

Si monta 4 pilas AAA en el soporte de la batería, estas suministrarán energía tanto a todo el gamepad como a la placa micro:bit.

⚠️ Atención:

El joystick, los botones o los módulos externos conectados en la placa de control pueden no funcionar correctamente si la energía de la batería es demasiado baja.

2.5.2 Características

  • Voltaje de entrada: Interfaz de batería (DC 4~6V); interfaz micro USB (DC 5V)

  • Voltaje de salida: DC 3.3V

  • Indicador de encendido incorporado

  • Pin analógico (P0)

  • Pin de comunicación I2C

  • Pin digital (P12)

  • Dimensiones: 166mm x 78.5mm x 18mm

  • Peso: 35.4 g

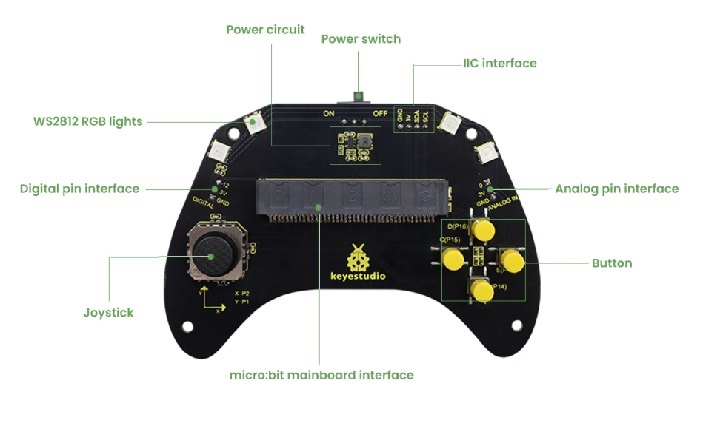

2.5.3 Asignación de Pines


2.6 Acerca de Micro:bit

2.6.1 ¿Qué es Micro:bit?

Micro:bit es una placa de desarrollo de microordenadores diseñada para la educación de programación para adolescentes lanzada por la British Broadcasting Corporation (BBC).

Aunque solo tiene el tamaño de una tarjeta de crédito, la placa principal micro:bit está equipada con una gran cantidad de componentes, que incluyen una matriz de puntos LED de 5x5, 2 botones programables, un acelerómetro, una brújula, un termómetro, un logotipo sensible al tacto y un micrófono MEMS, un módulo Bluetooth de baja energía y un zumbador, entre otros. Por lo tanto, también cuenta con múltiples funciones. El zumbador incorporado en el otro lado de la placa reproduce todo tipo de sonidos sin ningún equipo externo.

Además, esta placa tiene un modo de suspensión para reducir el consumo de energía de las baterías cuando los usuarios mantienen presionado el botón de reinicio y encendido en la parte posterior.

2.6.2 Diseño de la Placa Principal Micro:bit V2

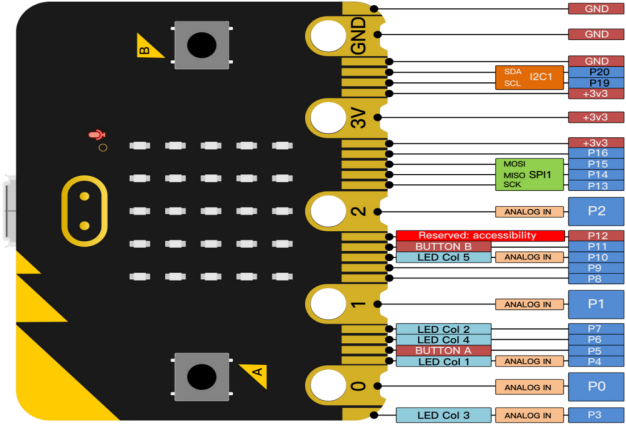

2.6.3 Asignación de Pines de Micro:bit V2


Funciones de los pines de Micro:bit:

Función

Pin

GPIO

P0, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P19, P20

ADC/DAC

P0, P1, P2, P3, P4, P10

IIC

P19 (SCL), P20 (SDA)

SPI

P13 (SCK), P14 (MISO), P15 (MOSI)

PWM(comúnmente usado)

P0, P1, P2, P3, P4, P10

ocupado

P3(LED Col3), P4(LED Col1), P5(Button A), P6(LED Col4), P7(LED Col2), P10(LED Col5), P11(Button B)

Visite el sitio web oficial para más detalles:

2.6.4 Notas para la Aplicación de la Placa Micro:bit V2

  1. Se recomienda cubrirla con un protector de silicona para evitar cortocircuitos, ya que tiene muchos componentes electrónicos sofisticados.

  2. Su puerto IO es muy débil en cuanto a la capacidad de corriente, ya que solo puede manejar una corriente inferior a 300mA. Por lo tanto, no lo conecte con dispositivos que funcionen con una corriente grande, como el servo MG995 y el motor de CC, o se quemará. Además, debe averiguar los requisitos de corriente de los dispositivos antes de usarlos y, en general, se recomienda usar la placa junto con un shield de Micro:bit.

  3. Se recomienda alimentar la placa principal a través de la interfaz USB o a través de la batería de 3V. El puerto IO de esta placa es de 3V, por lo que no es compatible con sensores de 5V. Si necesita conectar sensores de 5V, se requiere una placa de expansión de Micro:bit.

  4. Al usar pines (P3, P4, P6, P7 y P10) compartidos con la matriz de puntos LED, bloquearlos de la matriz o los LED puede hacer que los LED se muestren aleatoriamente y los datos de los sensores conectados pueden ser incorrectos.

  5. ¡No use los pines P19 y P20 IO! Los pines 19 y 20 no se pueden usar como puertos IO, aunque Makecode muestre que sí. Solo se pueden usar para comunicación I2C.

  6. El puerto de batería de 3V no se puede conectar con una batería de más de 3.3V o la placa principal se dañará.

  7. Prohibido operarlo sobre productos metálicos para evitar cortocircuitos.

En pocas palabras, la placa principal Micro:bit V2 es como un microordenador que ha puesto la programación a nuestro alcance y ha mejorado la innovación digital.
