3. Assemblage de la manette

3.1 Installation

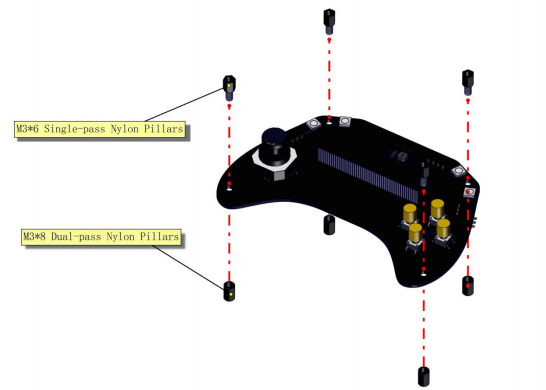

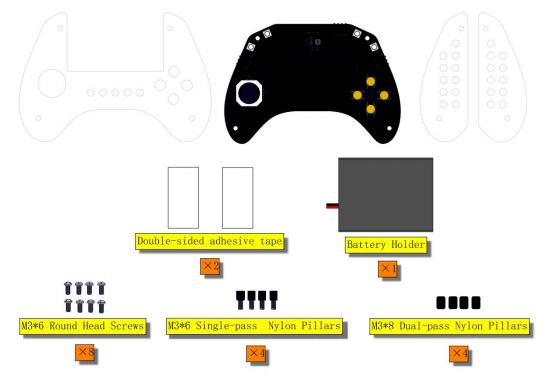

Pièces requises :

Installez ces piliers en nylon sur la carte de contrôle.

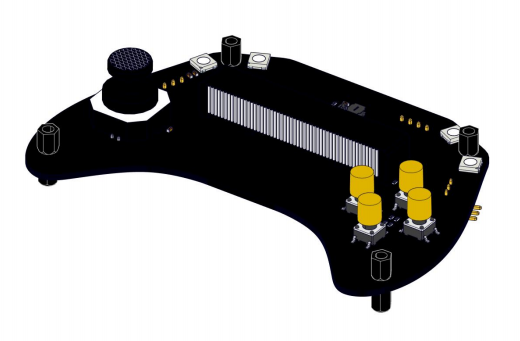

Comme ceci :

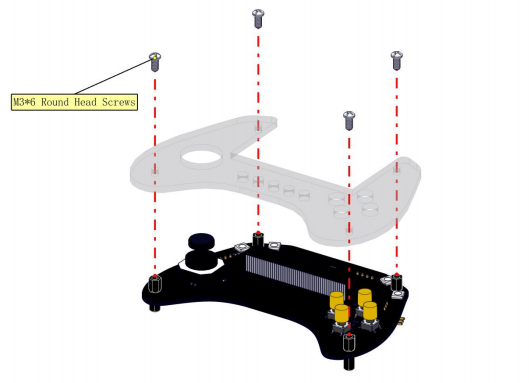

Puis fixez la plaque supérieure en acrylique à la carte de contrôle à l’aide de quatre vis M3*6.

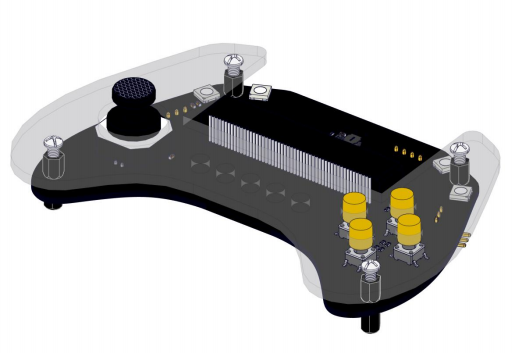

Comme ceci :

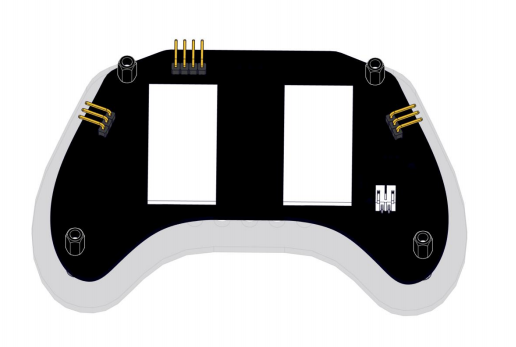

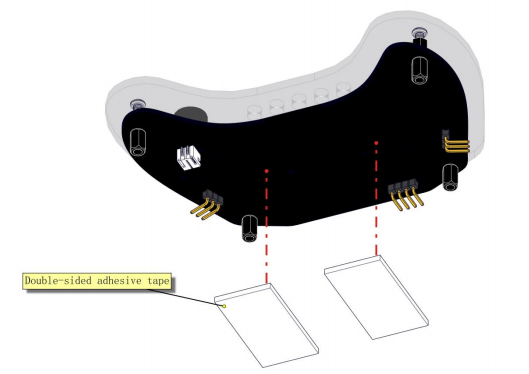

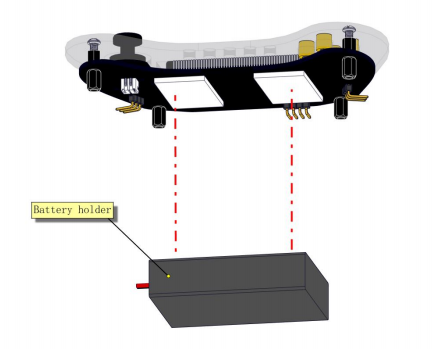

Retournez la carte, et collez la bande adhésive double-face 3M dans la zone jaune à l’arrière de la carte de contrôle.

Comme ceci :

Basculez l’interrupteur du porte-piles sur “ON”. Le côté avec l’interrupteur doit être orienté vers le ruban adhésif lors de la fixation (Faites attention à la direction et à la position du boîtier de la batterie. Veuillez l’aligner précisément avec la ligne jaune ; sinon les plaques acryliques suivantes risquent d’être bloquées).

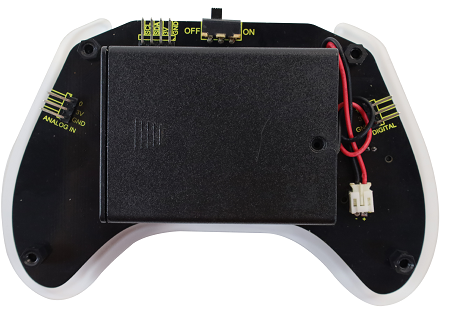

Puis connectez le câble du porte-piles à la carte de contrôle. Comme ceci :

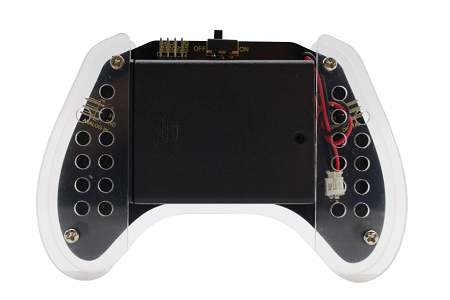

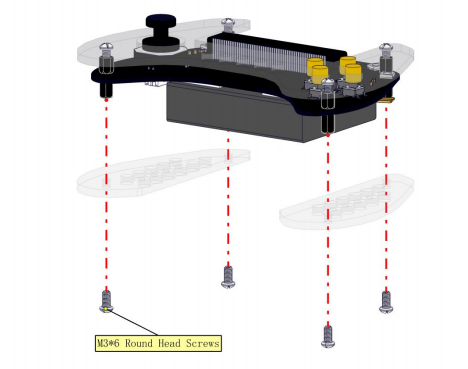

Montez maintenant les deux plaques acryliques inférieures sur la manette à l’aide de quatre vis M3*6.

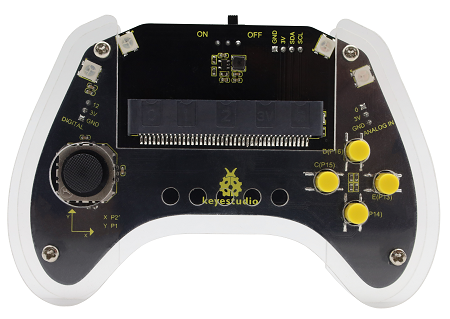

Félicitations ! Installation terminée !
