2. Introduction du produit

2.1 Sécurité du produit

Ce kit de produit contient de petites pièces. Veuillez le tenir hors de portée des enfants.
Veuillez suivre les instructions strictement pour éviter d’endommager le produit. Et faites attention à la sécurité électrique.

2.2 Présentation du produit

Basé sur la carte micro:bit, ce kit de gamepad intelligent intègre divers composants électroniques, ce qui permet aux utilisateurs de réaliser de nombreux projets DIY intéressants, comme le contrôle de petites voitures et de robots, et leur offre une expérience d’apprentissage intuitive et vivante.

Ce kit permet non seulement aux élèves et aux débutants d’apprécier la joie de l’innovation lors des expériences, mais il cultive également leur pensée logique. En même temps, il démontre pleinement la valeur pratique et la portée éducative de l’application technologique.

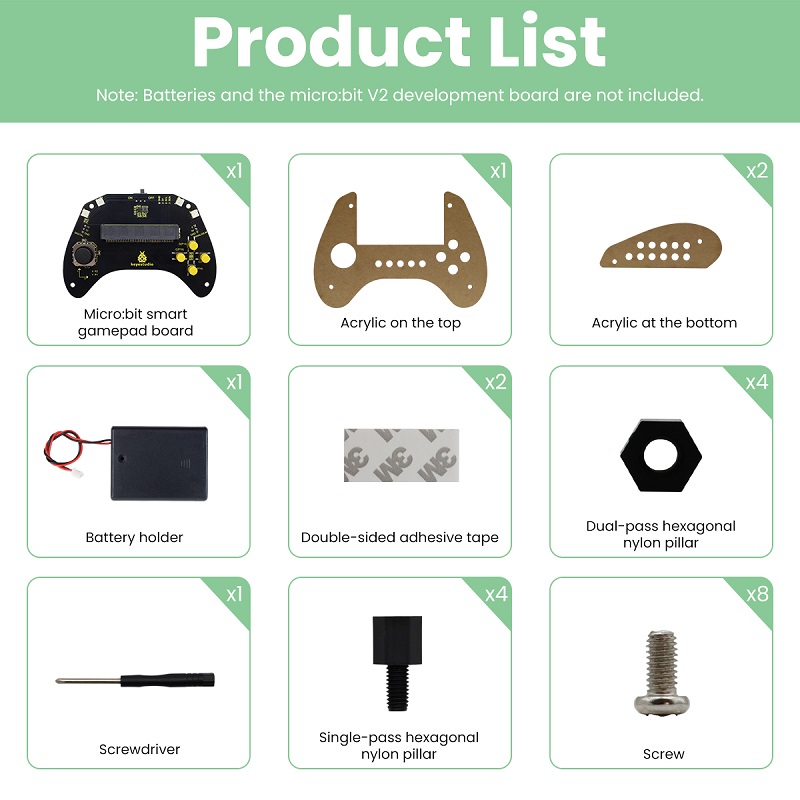

2.3 Liste des pièces

Si des pièces manquent, veuillez contacter immédiatement notre personnel commercial.

#	NAME	QTY
1	micro:bit gamepad control board	1
2	gamepad top acrylic board	1
3	gamepad bottom acrylic board	2
4	battery holder	1
5	20mm*40mm double-sided adhesive tape	2
6	M3*8mm dual-pass nylon pillar	4
7	Phillips screwdriver	1
8	M3*6+5mm single-pass nylon pillar	4
9	M3*6mm round head screw	8

2.4 Paramètres du produit

Tension de fonctionnement : DC 3.3V
Tension de la batterie : DC 6V
Intensité de sortie maximale : ≤ 2A
Puissance dissipée maximale : ≤ 10W
Température de fonctionnement : –10℃ à +65℃
Poids du produit : 207.4g (±5% emballage inclus)
Dimensions de l’emballage : 186mm × 90mm × 46mm (±1%)

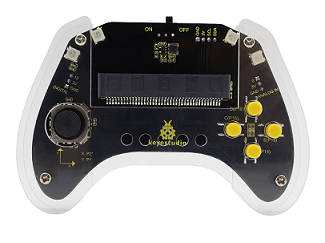

2.5 Carte de contrôle du gamepad

2.5.1 Aperçu

Sur le marché de l’éducation, la carte micro:bit est très populaire grâce à sa petite taille et sa facilité d’utilisation dans l’enseignement de la programmation et la culture maker. Cependant, une seule carte de contrôle micro:bit manque souvent de méthodes d’interaction pratiques dans des applications telles que le contrôle de jeu ou l’opération de petites voitures et de robots. C’est pourquoi nous avons conçu cette carte de contrôle gamepad keyestudio pour la carte micro:bit.

Pour utiliser pleinement les ports IO de micro:bit, cette carte de contrôle intègre des modules d’entrée de jeu courants tels que le joystick et des boutons, et peut échanger des données avec la carte micro:bit via une interface 3PIN (GND, VCC, Signal) ou par connexion directe.

De plus, comme elle étend certaines interfaces de communication série couramment utilisées en broches à un espacement de 2.54mm, y compris I2C et broches analogiques/numériques, elle permet à la carte micro:bit de se connecter facilement à des écrans externes, des modules sans fil et d’autres dispositifs de communication dans des projets de jeux ou de robotique.

Si vous installez 4 piles AAA dans le porte-piles, elles alimenteront à la fois l’ensemble du gamepad et la carte micro:bit.

⚠️ Attention :

Le joystick, les boutons ou les modules externes connectés sur la carte de contrôle peuvent ne pas fonctionner correctement si la puissance des piles est trop faible.

2.5.2 Caractéristiques

Tension d’entrée : interface batterie (DC 4~6V) ; interface micro USB (DC 5V)
Tension de sortie : DC 3.3V
Indicateur d’alimentation intégré
Broche analogique (P0)
Broche de communication I2C
Broche numérique (P12)
Dimensions : 166mm x 78.5mm x 18mm
Poids : 35.4 g

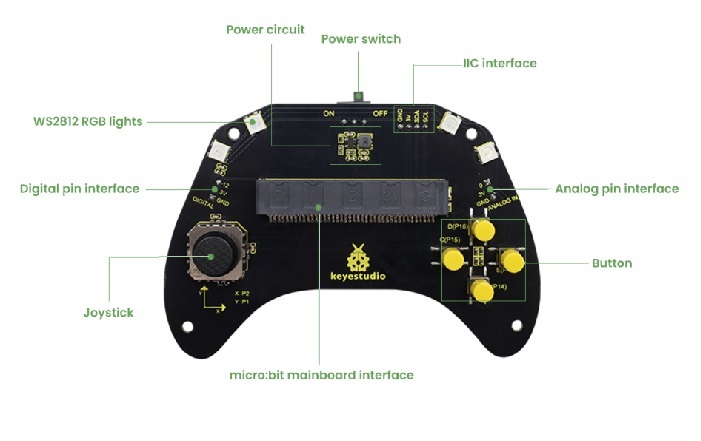

2.5.3 Attribution des broches

2.6 À propos de Micro:bit

2.6.1 Qu’est-ce que Micro:bit ?

Micro:bit est une carte de développement micro-ordinateur conçue pour l’enseignement de la programmation destinée aux adolescents, lancée par la British Broadcasting Corporation (BBC).

Bien qu’elle ait à peine la taille d’une carte de crédit, la carte principale micro:bit est équipée de nombreux composants, notamment une matrice de LEDs 5x5, 2 boutons programmables, un accéléromètre, une boussole, un thermomètre, un logo tactile et un microphone MEMS, un module Bluetooth basse consommation, un buzzer et d’autres éléments. Ainsi, elle offre de multiples fonctions. Le buzzer intégré sur l’autre face de la carte émet toutes sortes de sons sans équipement externe.

De plus, cette carte dispose d’un mode veille pour réduire la consommation des piles lorsque les utilisateurs appuient longuement sur le bouton Reset & Power à l’arrière.

2.6.2 Disposition de la carte Micro:bit V2

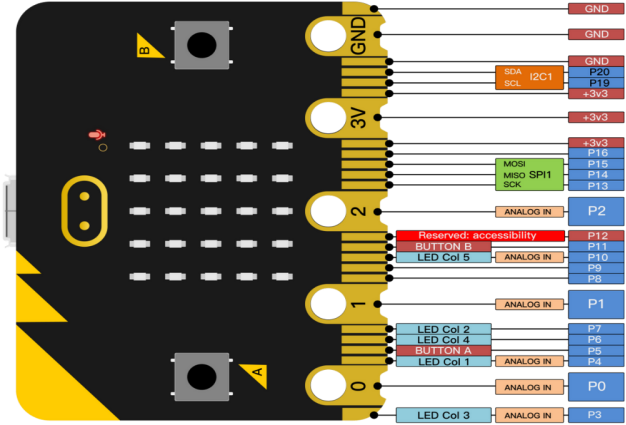

2.6.3 Attribution des broches de Micro:bit V2

Fonctions des broches de micro:bit :

Function	Pin
GPIO	P0, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P19, P20
ADC/DAC	P0, P1, P2, P3, P4, P10
IIC	P19 (SCL), P20 (SDA)
SPI	P13 (SCK), P14 (MISO), P15 (MOSI)
PWM(commonly-used)	P0, P1, P2, P3, P4, P10
occupied	P3(LED Col3), P4(LED Col1), P5(Button A), P6(LED Col4), P7(LED Col2), P10(LED Col5), P11(Button B)

Visitez le site officiel pour plus de détails :

2.6.4 Remarques pour l’utilisation de la carte Micro:bit V2

Il est recommandé de la recouvrir d’une protection en silicone pour éviter les courts-circuits car elle contient de nombreux composants électroniques sophistiqués.
Son port IO est très faible en capacité d’entraînement car il ne peut supporter qu’un courant inférieur à 300mA. Par conséquent, ne le connectez pas à des appareils fonctionnant à fort courant, tels que les servos MG995 et les moteurs DC, sous peine de l’endommager. De plus, vous devez connaître les exigences en courant des dispositifs avant de les utiliser et il est généralement recommandé d’utiliser la carte avec un shield Micro:bit.
Il est recommandé d’alimenter la carte principale via l’interface USB ou via une batterie de 3V. Le port IO de cette carte est en 3V, donc il ne prend pas en charge les capteurs en 5V. Si vous devez connecter des capteurs en 5V, une carte d’extension Micro:bit est nécessaire.
Lors de l’utilisation des broches (P3, P4, P6, P7 et P10) partagées avec la matrice LED, les bloquer vis-à-vis de la matrice ou des LEDs peut provoquer un affichage aléatoire et les données des capteurs connectés peuvent être erronées.
Ne pas utiliser les broches P19 et P20 comme E/S ! Les broches 19 et 20 ne peuvent pas être utilisées comme ports E/S bien que MakeCode montre qu’elles le peuvent. Elles ne peuvent être utilisées que pour la communication I2C.
Le port batterie de 3V ne peut pas être connecté à une batterie de plus de 3.3V sous peine d’endommager la carte principale.
Il est interdit de l’utiliser sur des produits métalliques pour éviter les courts-circuits.

Pour simplifier, la carte principale Micro:bit V2 est comme un micro-ordinateur qui a rendu la programmation à portée de main et a renforcé l’innovation numérique.
