3. Assemblaggio del Gamepad

3.1 Installazione

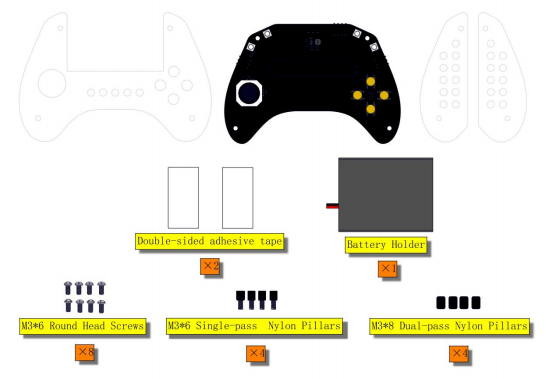

Parti richieste:

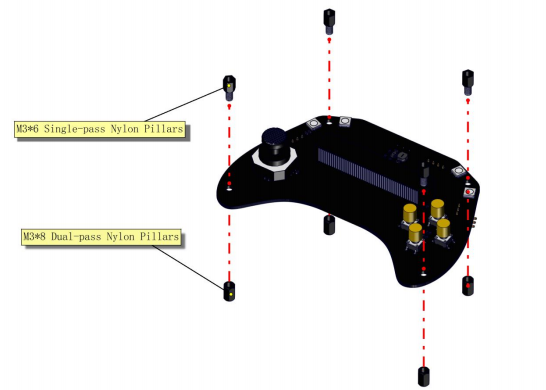

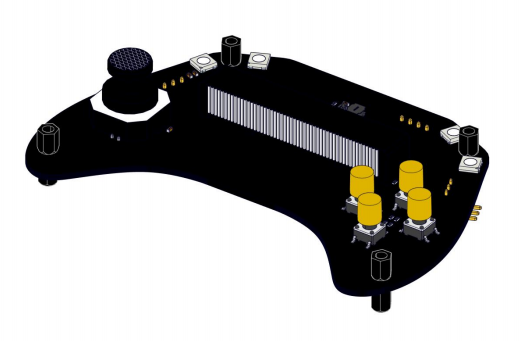

Installa questi pilastri in nylon sulla scheda di controllo.

Così:

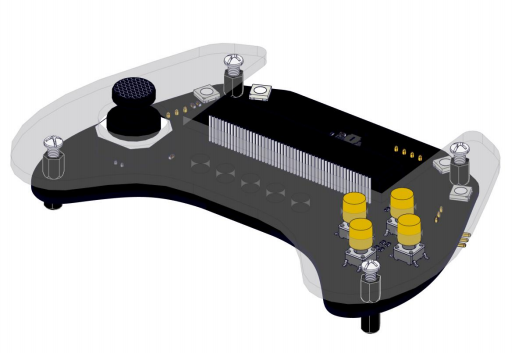

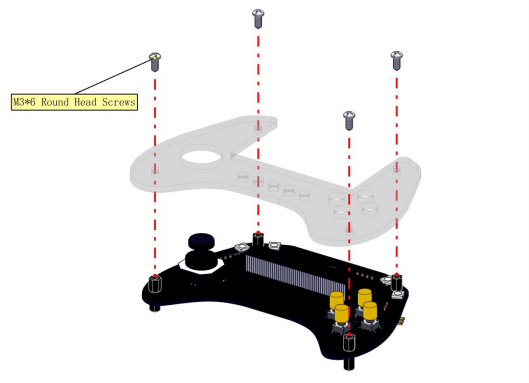

E poi monta la scheda acrilica superiore sulla scheda di controllo con quattro viti M3*6.

Così:

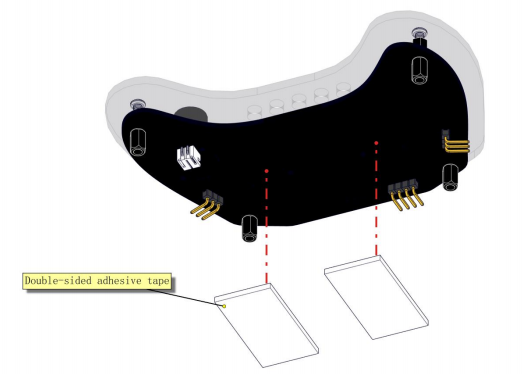

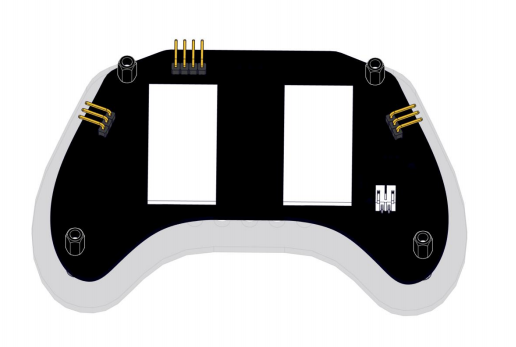

Capovolgi la scheda e incolla il nastro biadesivo 3M nella scatola gialla sul retro della scheda di controllo.

Così:

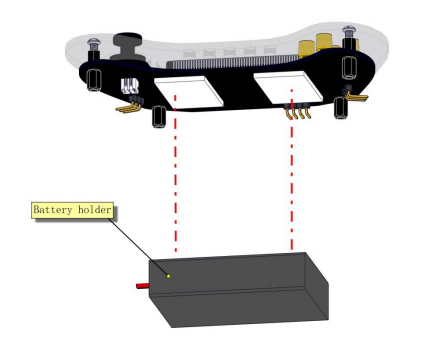

Sposta l’interruttore sul portabatterie su “ON”. Il lato con l’interruttore deve essere rivolto verso il nastro adesivo durante il fissaggio (Prestare attenzione alla direzione e alla posizione del vano batterie. Si prega di allinearlo accuratamente con la linea gialla; altrimenti le seguenti schede acriliche potrebbero bloccarsi).

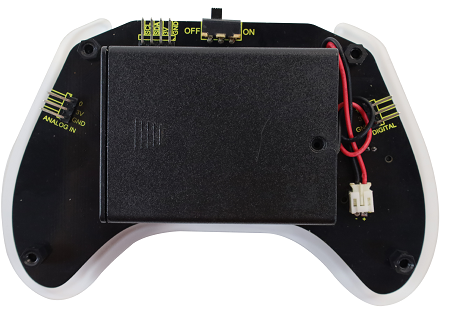

E poi collega il cavo del portabatterie alla scheda di controllo. Così:

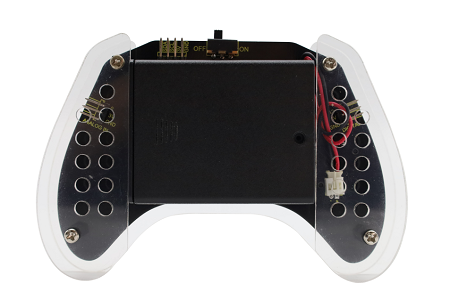

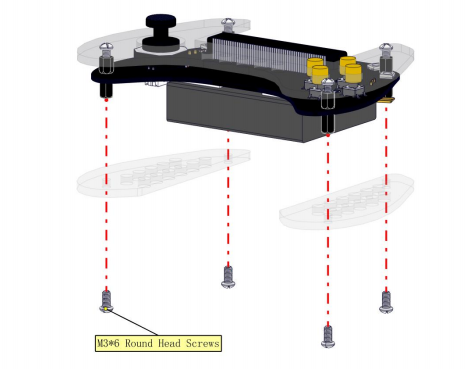

Ora monta le due schede acriliche inferiori sul gamepad con quattro viti M3*6.

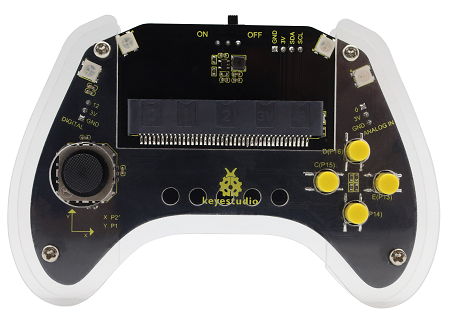

Congratulazioni! Installazione completata!
