2. Introduzione al Prodotto

2.1 Sicurezza del Prodotto

  1. Questo kit di prodotti include piccole parti. Si prega di tenerlo fuori dalla portata dei bambini.

  2. Si prega di seguire rigorosamente le istruzioni per evitare di danneggiare il prodotto. E prestare attenzione alla sicurezza elettrica.

2.2 Introduzione al Prodotto

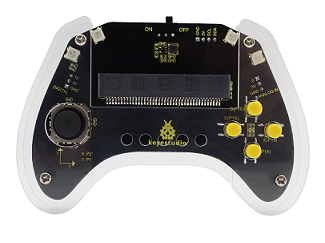

Basato sulla scheda Micro:bit, questo kit gamepad intelligente integra vari componenti elettronici, che consente agli utenti di costruire molti interessanti progetti fai-da-te, come il controllo di piccole auto e robot, e fornisce loro un’esperienza di apprendimento intuitiva e vivida.

Questo kit non solo permette a studenti e principianti di apprezzare la gioia dell’innovazione negli esperimenti, ma coltiva anche il loro pensiero logico. Allo stesso tempo, dimostra pienamente il valore pratico e il significato educativo dell’applicazione tecnologica.

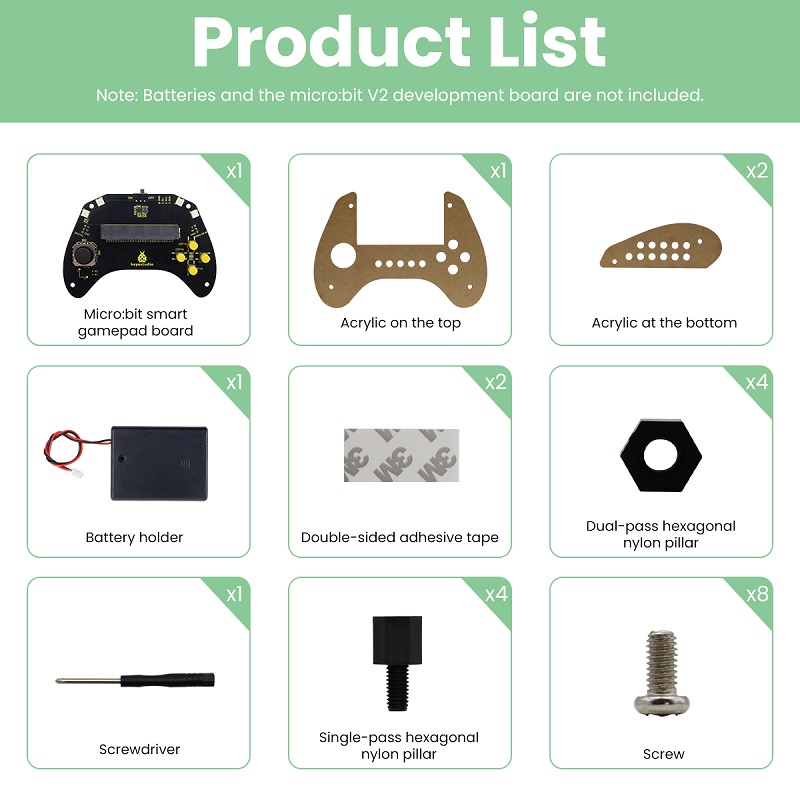

2.3 Elenco Prodotti

Se si riscontrano parti mancanti, si prega di contattare immediatamente il nostro personale di vendita.


#

NOME

QTY

PIC

1

scheda di controllo gamepad micro:bit

1


2

scheda acrilica superiore del gamepad

1


3

scheda acrilica inferiore del gamepad

2


4

portabatterie

1


5

nastro biadesivo 20mm*40mm

2


6

pilastro in nylon a doppio passaggio M3*8mm

4


7

cacciavite a croce

1


8

pilastro in nylon a passaggio singolo M3*6+5mm

4


9

vite a testa tonda M3*6mm

8


2.4 Parametri del Prodotto

  • Tensione operativa: DC 3.3V

  • Tensione della batteria: DC 6V

  • Corrente di uscita massima: ≤ 2A

  • Potenza massima dissipata: ≤ 10W

  • Temperatura operativa: –10℃ a +65℃

  • Peso del prodotto: 207.4g (±5% imballaggio incluso)

  • Dimensioni dell’imballaggio: 186mm × 90mm × 46mm (±1%)

2.5 Scheda di Controllo Gamepad

2.5.1 Panoramica

Nel mercato dell’istruzione, la scheda micro:bit è molto popolare per le sue dimensioni compatte e la facilità d’uso nella programmazione e nell’educazione maker. Tuttavia, una singola scheda di controllo micro:bit spesso manca di metodi di interazione convenienti in applicazioni come il controllo di giochi o il funzionamento di piccole auto e robot. Pertanto, abbiamo progettato questa scheda di controllo gamepad keyestudio per la scheda micro:bit.

Per un uso completo delle porte IO di micro:bit, questa scheda di controllo integra moduli di input di gioco comuni come joystick e pulsanti, e può scambiare dati con la scheda micro:bit tramite un’interfaccia 3PIN (GND, VCC, Signal) o tramite connessione diretta.

Inoltre, poiché espande alcune interfacce di comunicazione seriale comunemente usate in pin con spaziatura di 2.54mm, inclusi pin I2C e analogici/digitali, consente alla scheda micro:bit di connettersi facilmente a display esterni, moduli wireless e altri dispositivi di comunicazione in giochi o progetti di robotica.

Se si montano 4 batterie AAA nel portabatterie, forniranno alimentazione sia all’intero gamepad che alla scheda micro:bit.

⚠️ Attenzione:

Il joystick, i pulsanti o i moduli esterni collegati sulla scheda di controllo potrebbero non funzionare correttamente se la carica della batteria è troppo bassa.

2.5.2 Caratteristiche

  • Tensione di ingresso: Interfaccia batteria (DC 4~6V); interfaccia micro USB (DC 5V)

  • Tensione di uscita: DC 3.3V

  • Indicatore di alimentazione integrato

  • Pin analogico (P0)

  • Pin di comunicazione I2C

  • Pin digitale (P12)

  • Dimensioni: 166mm x 78.5mm x 18mm

  • Peso: 35.4 g

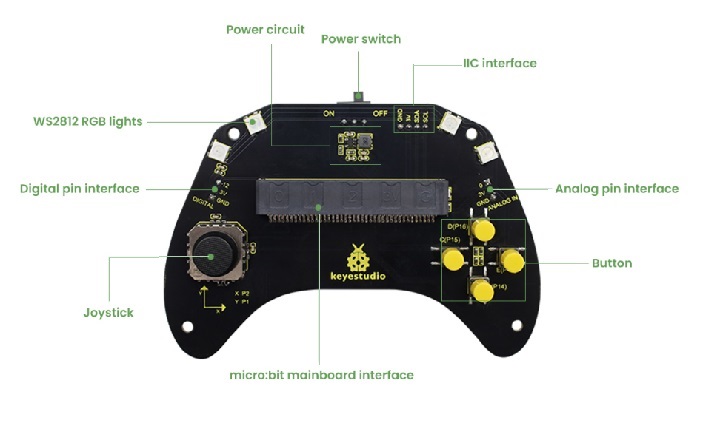

2.5.3 Pin-out


2.6 Informazioni su Micro:bit

2.6.1 Cos’è Micro:bit?

Micro:bit è una scheda di sviluppo microcomputer progettata per l’educazione alla programmazione per adolescenti lanciata dalla British Broadcasting Corporation (BBC).

Sebbene sia solo delle dimensioni di una carta di credito, la scheda principale micro:bit è dotata di numerosi componenti, tra cui una matrice di punti LED 5x5, 2 pulsanti programmabili, un accelerometro, una bussola, un termometro, un logo sensibile al tocco e un microfono MEMS, un modulo Bluetooth a bassa energia e un buzzer e altri. Pertanto, vanta anche molteplici funzioni. Il buzzer integrato sull’altro lato della scheda riproduce tutti i tipi di suoni senza alcuna attrezzatura esterna.

Inoltre, questa scheda ha una modalità di sospensione per ridurre il consumo energetico delle batterie quando gli utenti premono a lungo il pulsante Reset & Power sul retro.

2.6.2 Layout della Scheda Principale Micro:bit V2

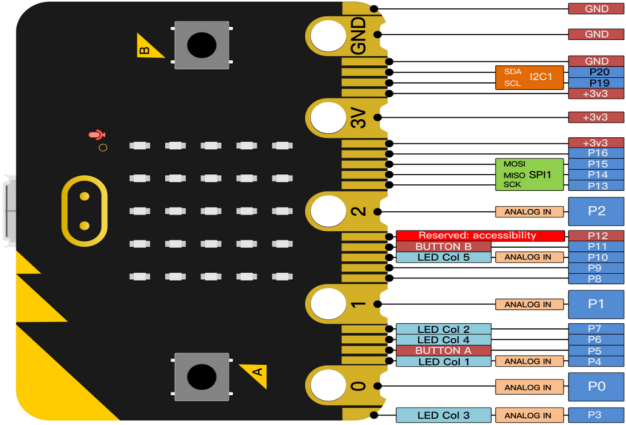

2.6.3 Pin-out della Micro:bit V2


Funzioni dei pin Micro:bit:

Funzione

Pin

GPIO

P0, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P19, P20

ADC/DAC

P0, P1, P2, P3, P4, P10

IIC

P19 (SCL), P20 (SDA)

SPI

P13 (SCK), P14 (MISO), P15 (MOSI)

PWM (comunemente usato)

P0, P1, P2, P3, P4, P10

occupato

P3(LED Col3), P4(LED Col1), P5(Button A), P6(LED Col4), P7(LED Col2), P10(LED Col5), P11(Button B)

Visita il sito ufficiale per maggiori dettagli:

2.6.4 Note per l’Applicazione della Scheda Micro:bit V2

  1. Si consiglia di coprirla con una protezione in silicone per prevenire cortocircuiti, poiché ha molti componenti elettronici sofisticati.

  2. La sua porta IO è molto debole nella guida, poiché può gestire solo correnti inferiori a 300mA. Pertanto, non collegarla a dispositivi che operano con grandi correnti, come il servo MG995 e il motore DC, altrimenti si brucerà. Inoltre, è necessario capire i requisiti di corrente dei dispositivi prima di usarli ed è generalmente consigliabile utilizzare la scheda insieme a uno shield Micro:bit.

  3. Si consiglia di alimentare la scheda principale tramite l’interfaccia USB o tramite la batteria da 3V. La porta IO di questa scheda è da 3V, quindi non supporta sensori da 5V. Se è necessario collegare sensori da 5V, è richiesta una scheda di espansione Micro:bit.

  4. Quando si utilizzano pin (P3, P4, P6, P7 e P10) condivisi con la matrice di punti LED, bloccandoli dalla matrice o i LED potrebbero visualizzare casualmente e i dati sui sensori collegati potrebbero essere errati.

  5. Non utilizzare i pin P19 e P20 IO! I pin 19 e 20 non possono essere utilizzati come porte IO anche se Makecode mostra che possono. Possono essere utilizzati solo per la comunicazione I2C.

  6. La porta della batteria da 3V non può essere collegata a batterie superiori a 3.3V, altrimenti la scheda principale verrà danneggiata.

  7. È vietato operare su prodotti metallici per evitare cortocircuiti.

In poche parole, la scheda principale Micro:bit V2 è come un microcomputer che ha reso la programmazione a portata di mano e ha migliorato l’innovazione digitale.
