3. Gamepad Montageο
3.1 Installatieο

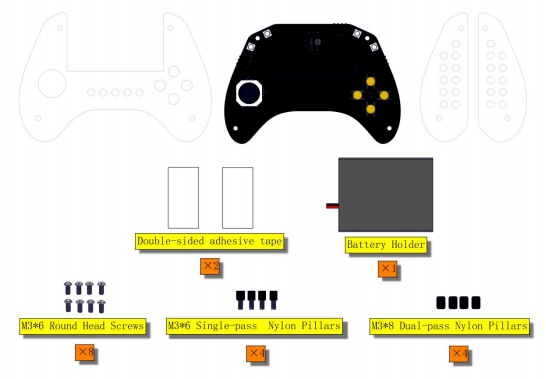

Benodigde onderdelen:

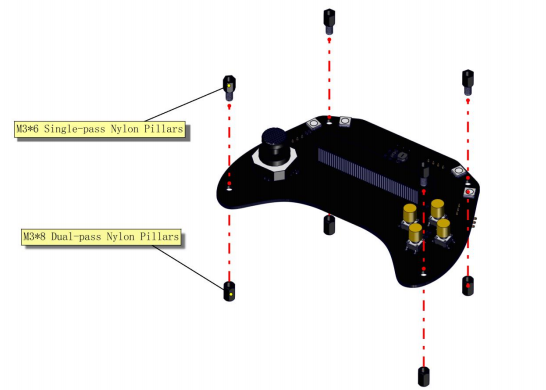

Installeer deze nylon pilaren op het besturingsbord.

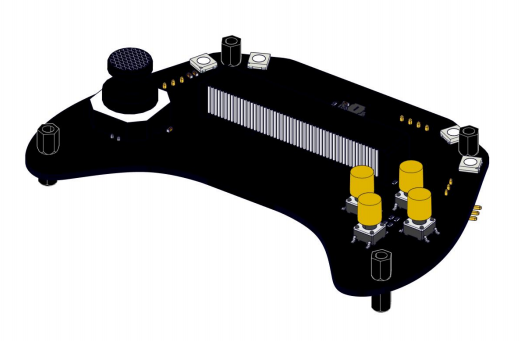

Zoals dit:

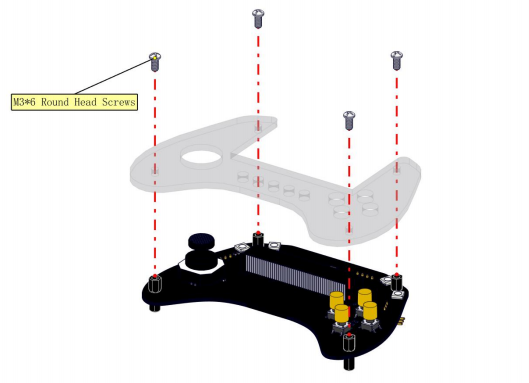

En monteer vervolgens de bovenste acrylplaat aan het besturingsbord met vier M3*6 schroeven.

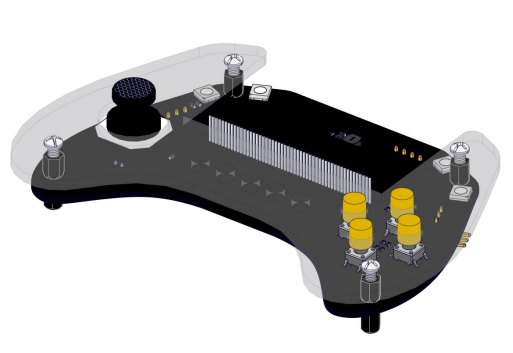

Zoals dit:

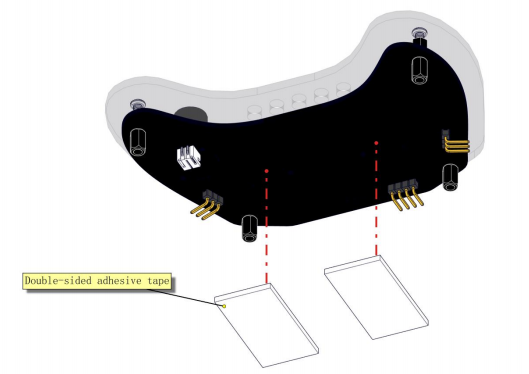

Keer het bord om en plak de 3M dubbelzijdige tape in het gele vak aan de achterkant van het besturingsbord.

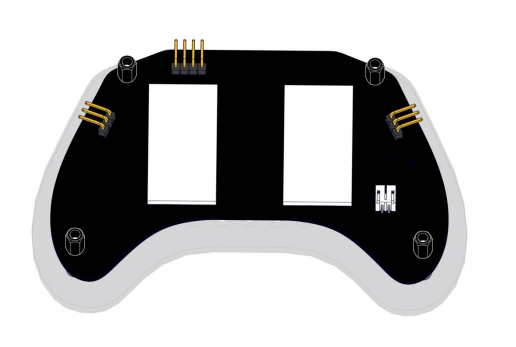

Zoals dit:

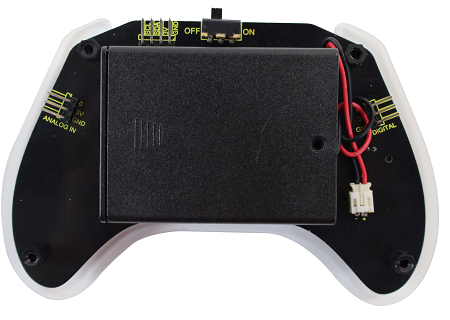

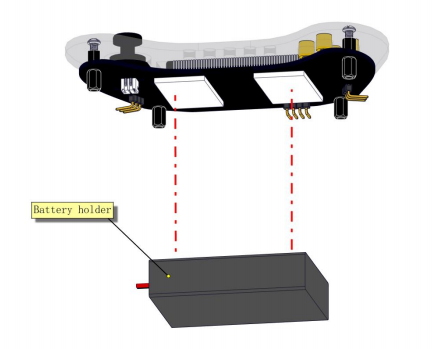

Zet de schakelaar op de batterijhouder op βONβ. De zijde met de schakelaar moet naar de plakband wijzen bij het bevestigen (Let op de richting en positie van de batterijhouder. Lijn deze nauwkeurig uit met de gele lijn; anders kunnen de volgende acrylplaten geblokkeerd raken).

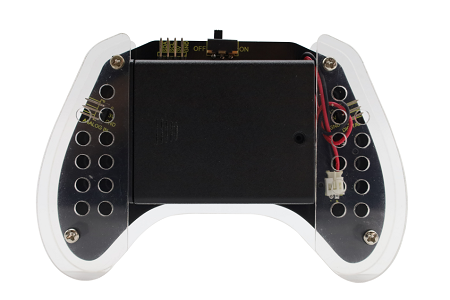

En sluit vervolgens de kabel van de batterijhouder aan op het besturingsbord. Zoals dit:

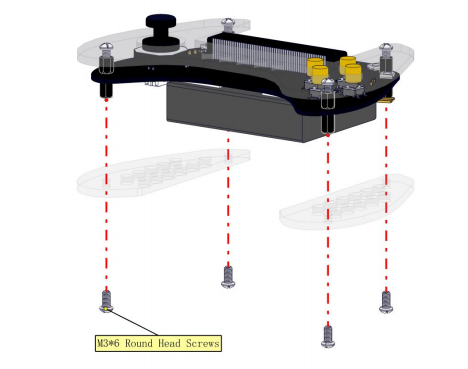

Monteer nu de twee onderste acrylplaten aan de gamepad met vier M3*6 schroeven.

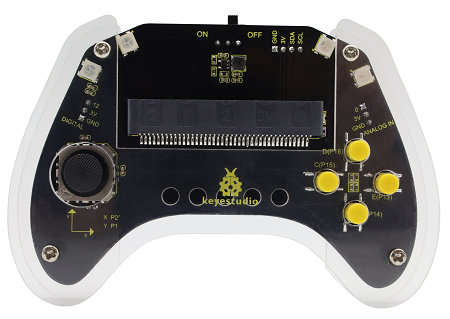

Gefeliciteerd! Installatie voltooid!
