2. Productintroductie

2.1 Productveiligheid

1. Kleine onderdelen zijn inbegrepen in deze productkit. Houd deze buiten het bereik van kinderen.

2. Volg de instructies strikt op om schade aan het product te voorkomen. En let op elektrische veiligheid.

2.2 Productintroductie

Gebaseerd op het Micro:bit board, integreert deze slimme gamepad kit verschillende elektronische componenten, waardoor gebruikers vele interessante doe-het-zelf projecten kunnen bouwen, zoals kleine auto’s en robots besturen, en hen een intuïtieve en levendige leerervaring biedt.

Deze kit stelt studenten en beginners niet alleen in staat om de vreugde van innovatie in experimenten te waarderen, maar cultiveert ook hun logisch denken. Tegelijkertijd toont het de praktische waarde en educatieve betekenis van technologische toepassing volledig aan.

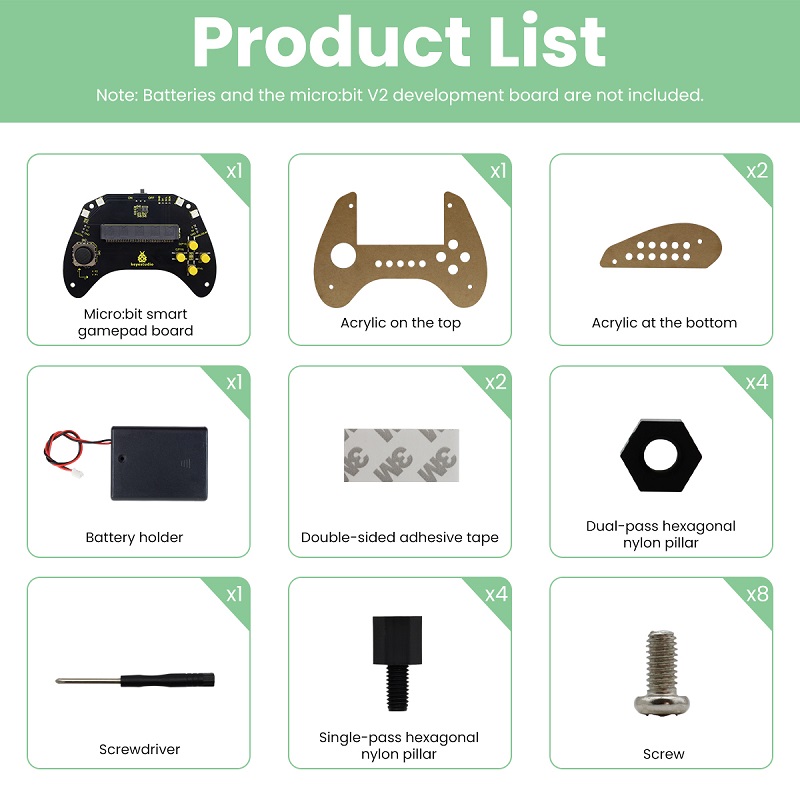

2.3 Productlijst

Als er ontbrekende onderdelen worden gevonden, neem dan onmiddellijk contact op met onze verkoopmedewerkers.

#	NAAM	AANTAL	AFBEELDING
1	micro:bit gamepad control board	1
2	gamepad top acrylplaat	1
3	gamepad bodem acrylplaat	2
4	batterijhouder	1
5	20mm*40mm dubbelzijdig plakband	2
6	M3*8mm dubbeldoorlopende nylon pilaar	4
7	Kruiskopschroevendraaier	1
8	M3*6+5mm enkeldoorlopende nylon pilaar	4
9	M3*6mm ronde kopschroef	8

2.4 Productparameters

• Bedrijfsspanning: DC 3.3V

• Batterijspanning: DC 6V

• Maximale uitgangsstroom: ≤ 2A

• Maximaal dissipatievermogen: ≤ 10W

• Bedrijfstemperatuur: –10℃ tot +65℃

• Productgewicht: 207.4g (±5% inclusief verpakking)

• Afmetingen verpakking: 186mm × 90mm × 46mm (±1%)

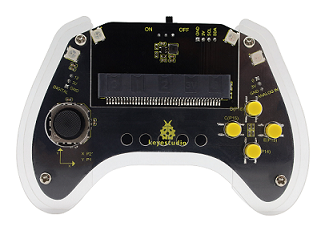

2.5 Gamepad Besturingsbord

2.5.1 Overzicht

In de onderwijsmarkt is het micro:bit board zeer populair vanwege zijn compacte formaat en gebruiksgemak bij programmeren en makeronderwijs. Echter, een enkel micro:bit besturingsbord mist vaak handige interactiemethoden in toepassingen zoals spelbesturing of kleine auto- en robotbediening. Daarom hebben we dit keyestudio gamepad besturingsbord voor het micro:bit board ontworpen.

Voor volledig gebruik van micro:bit IO-poorten, integreert dit besturingsbord gemeenschappelijke spelinputmodules van joystick en knoppen, en kan het gegevens uitwisselen met het micro:bit board via een 3PIN-interface (GND, VCC, Signaal) of door directe verbinding.

Bovendien, aangezien het enkele veelgebruikte seriële communicatie-interfaces uitbreidt naar pinnen met een afstand van 2.54mm, inclusief I2C en analoge/digitale pinnen, stelt het het micro:bit board in staat om eenvoudig verbinding te maken met externe displays, draadloze modules en andere communicatieapparaten in games of robotica projecten.

Als u 4 AAA-batterijen in de batterijhouder plaatst, zullen deze zowel de gehele gamepad als het micro:bit board van stroom voorzien.

⚠️ Let op:

De joystick, knoppen of aangesloten externe modules op het besturingsbord werken mogelijk niet correct als de batterijspanning te laag is.

2.5.2 Kenmerken

• Ingangsspanning: Batterij-interface (DC 4~6V); micro USB-interface (DC 5V)

• Uitgangsspanning: DC 3.3V

• Ingebouwde stroomindicator

• Analoge pin (P0)

• I2C communicatiepin

• Digitale pin (P12)

• Afmetingen: 166mm x 78.5mm x 18mm

• Gewicht: 35.4 g

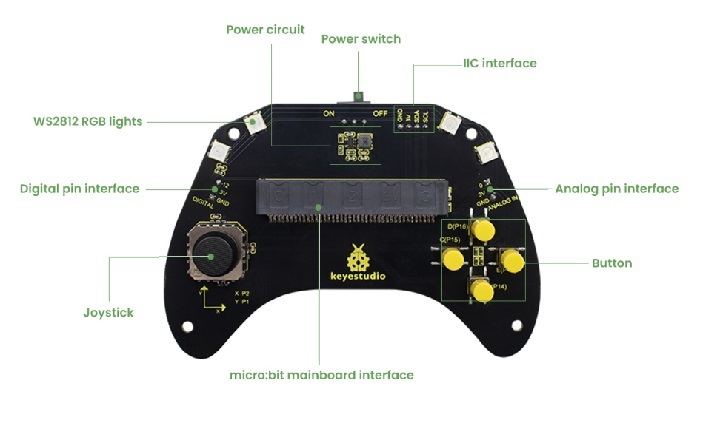

2.5.3 Pin-out

2.6 Over Micro:bit

2.6.1 Wat is Micro:bit?

Micro:bit is een microcomputer ontwikkelingsbord ontworpen voor programmeeronderwijs voor tieners, gelanceerd door de British Broadcasting Corporation (BBC).

Hoewel het slechts de grootte van een creditcard heeft, is het micro:bit moederbord uitgerust met tal van componenten, waaronder een 5x5 LED-puntmatrix, 2 programmeerbare knoppen, een versnellingsmeter, een kompas, een thermometer, een aanraakgevoelig logo en een MEMS-microfoon, een Bluetooth-module met laag energieverbruik, en een zoemer en andere. Zo beschikt het ook over meerdere functies. De ingebouwde zoemer aan de andere kant van het bord speelt allerlei geluiden af zonder externe apparatuur.

Bovendien heeft dit bord een slaapstand om het stroomverbruik van batterijen te verlagen wanneer gebruikers de Reset & Power-knop aan de achterkant lang indrukken.

2.6.2 Micro:bit V2 Hoofdprintplaat Lay-out

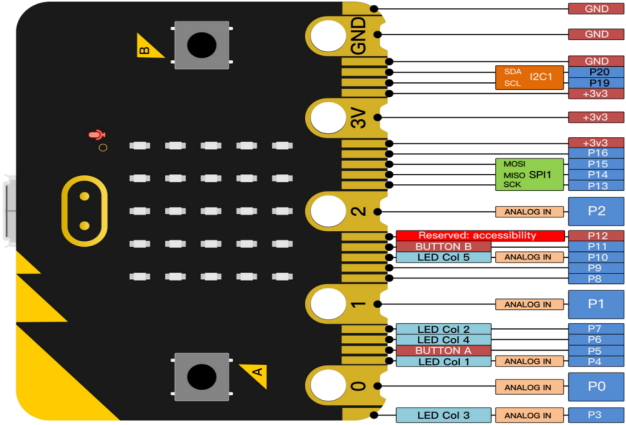

2.6.3 Micro:bit V2 Pin-out

Micro:bit pinfuncties:

Functie	Pin
GPIO	P0, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13, P14, P15, P16, P19, P20
ADC/DAC	P0, P1, P2, P3, P4, P10
IIC	P19 (SCL), P20 (SDA)
SPI	P13 (SCK), P14 (MISO), P15 (MOSI)
PWM(veelgebruikt)	P0, P1, P2, P3, P4, P10
bezet	P3(LED Col3), P4(LED Col1), P5(Button A), P6(LED Col4), P7(LED Col2), P10(LED Col5), P11(Button B)

Bezoek de officiële website voor meer details:

• https://tech.microbit.org/hardware/edgeconnector/

• https://microbit.org/

• https://microbit.org/get-started/features/overview/

• https://microbit.org/guide/hardware/pins/

• https://microbit.org/projects/make-it-code-it/

• https://microbit.org/get-started/what-is-the-microbit/

2.6.4 Opmerkingen voor de toepassing van Micro:bit V2 Board

1. Het wordt aanbevolen om het te bedekken met een siliconen beschermer om kortsluiting te voorkomen, aangezien het veel geavanceerde elektronische componenten bevat.

2. De IO-poort is erg zwak in het aansturen, aangezien het slechts stroom minder dan 300mA kan verwerken. Sluit het daarom niet aan op apparaten die werken met grote stroom, zoals servo MG995 en DC-motor, anders zal het doorbranden. Bovendien moet u de stroomvereisten van de apparaten achterhalen voordat u ze gebruikt en het wordt over het algemeen aanbevolen om het bord samen met een Micro:bit shield te gebruiken.

3. Het wordt aanbevolen om het moederbord via de USB-interface of via de batterij van 3V van stroom te voorzien. De IO-poort van dit bord is 3V, dus het ondersteunt geen sensoren van 5V. Als u sensoren van 5V moet aansluiten, is een Micro:bit uitbreidingsbord vereist.

4. Wanneer u pinnen (P3, P4, P6, P7 en P10) gebruikt die worden gedeeld met de LED-puntmatrix, kan het blokkeren ervan van de matrix of de LED’s willekeurig worden weergegeven en kunnen de gegevens over aangesloten sensoren verkeerd zijn.

5. Geen gebruik van pin P19 en P20 IO! Pin 19 en 20 kunnen niet worden gebruikt als IO-poorten, hoewel de Makecode aangeeft dat dit wel kan. Ze kunnen alleen worden gebruikt voor I2C-communicatie.

6. De batterijpoort van 3V kan niet worden aangesloten op een batterij van meer dan 3.3V, anders wordt het moederbord beschadigd.

7. Verboden om het op metalen producten te bedienen om kortsluiting te voorkomen.

Eenvoudig gezegd, het Micro:bit V2 moederbord is als een microcomputer die programmeren binnen handbereik heeft gebracht en digitale innovatie heeft verbeterd.
