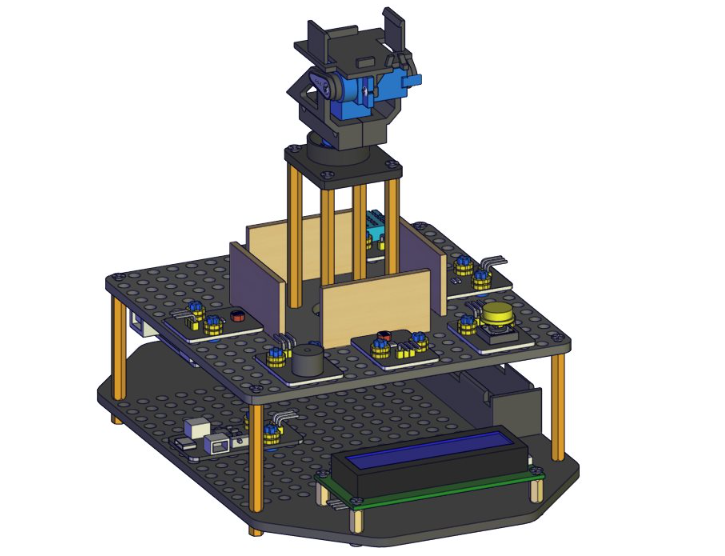

4. Zusammenbau des Solar-Tracking-Kits

Wichtige Hinweise vor dem Zusammenbau:

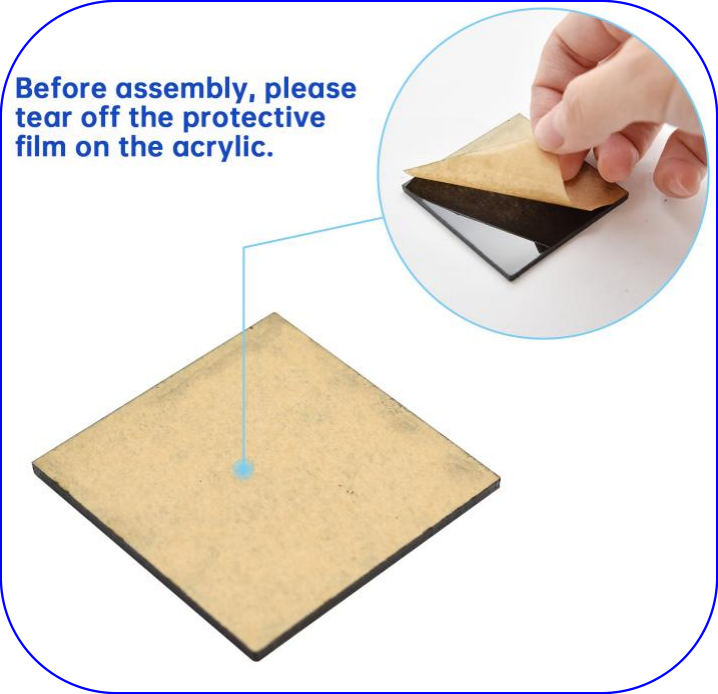

  1. Vor dem Zusammenbau bitte die Schutzfolie von den Acrylplatten abziehen.

  1. Sie benötigen eine 18650-Batterie sowie ein Ladegerät.

Die folgenden Parameter sind für Ihren Kauf verfügbar：

Spezifikationen

Größe

18650

Positiver Pol：

Mit Oberseite

Kapazität

>2200mAh

Nennspannung

3.7V

Maximalspannung

4.2V

Entladeschlussspannung

2.5V

Wiederaufladbar

Ja

Ca. Abmessungen

18.5mm x 65.2mm

Teil 1

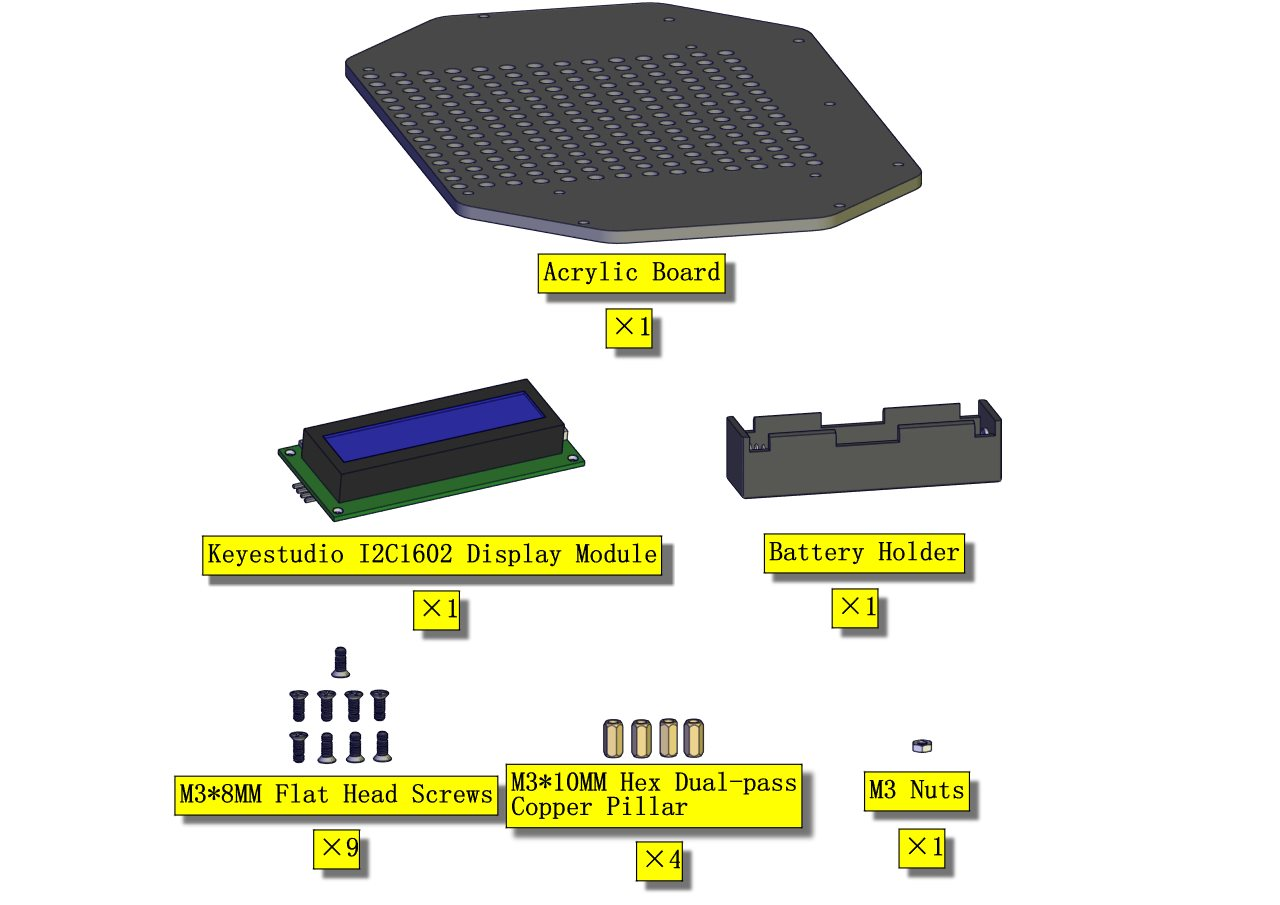

Benötigte Komponenten

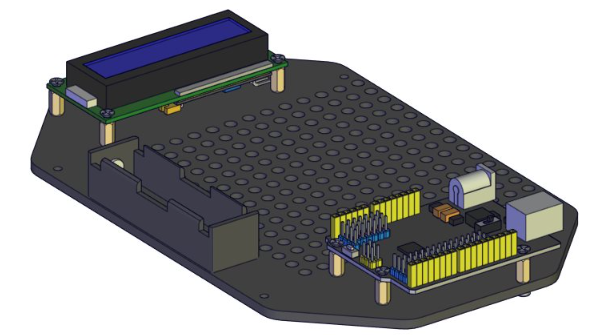

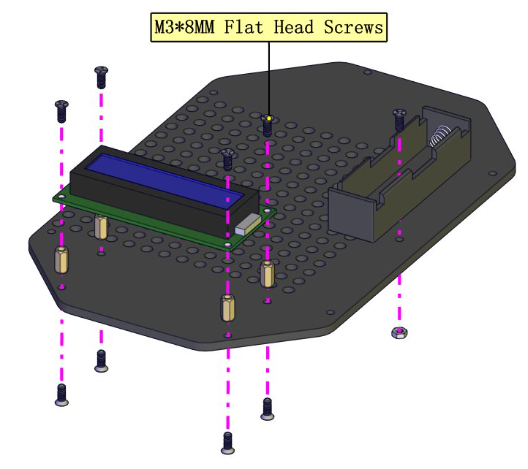

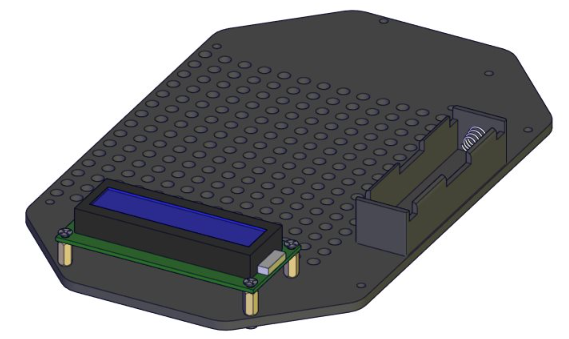

Zusammenbau des 1602 Displays und der Batteriebox

Teil 2

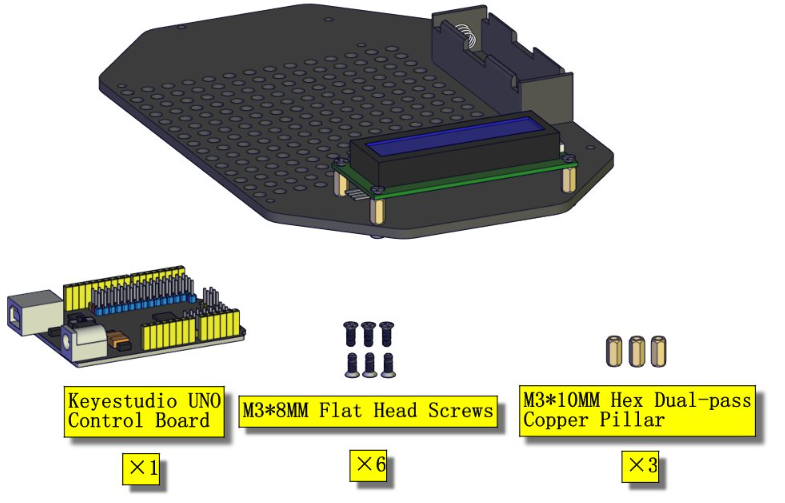

Benötigte Komponenten

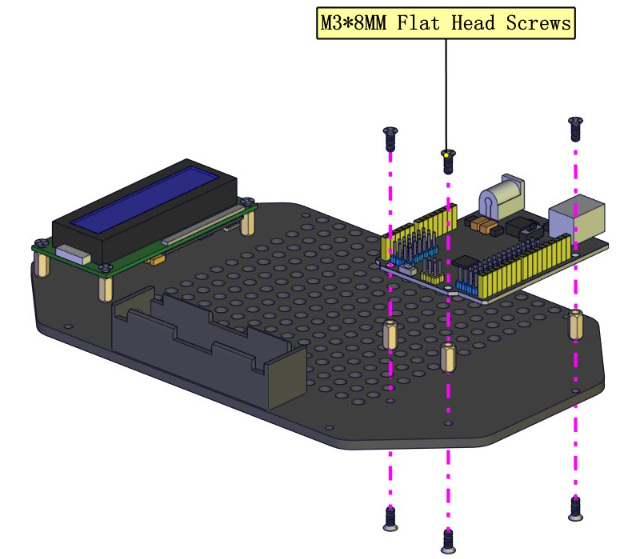

Zusammenbau der Steuerplatine

Teil 3

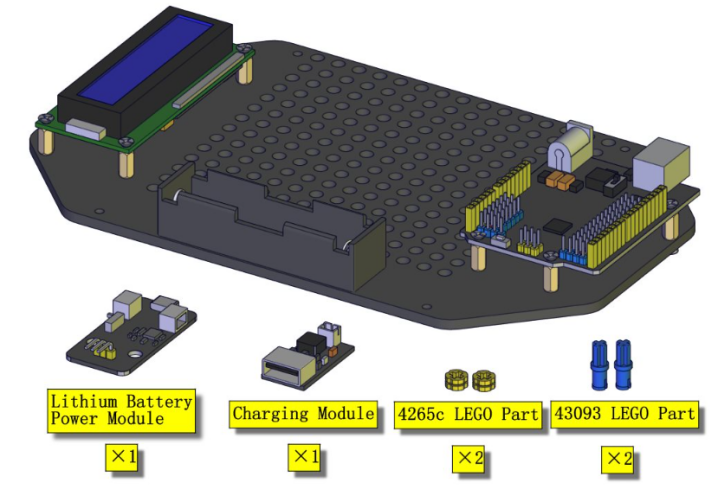

Benötigte Komponenten

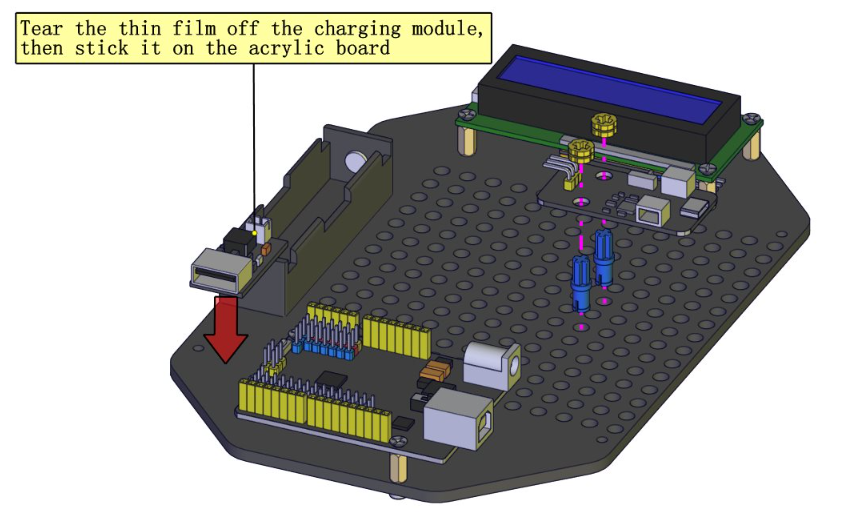

Zusammenbau des Lithium-Batterie-Power-Moduls und des Ladungsmoduls

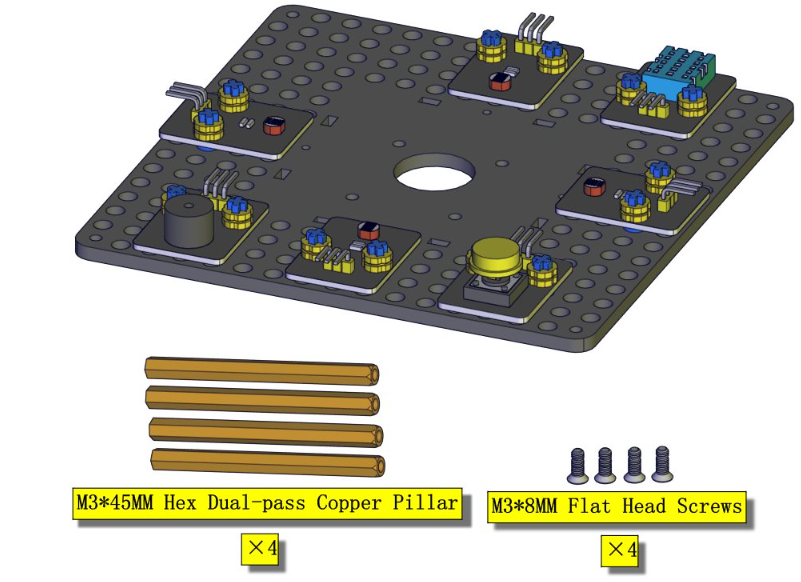

Teil 4

Benötigte Komponenten

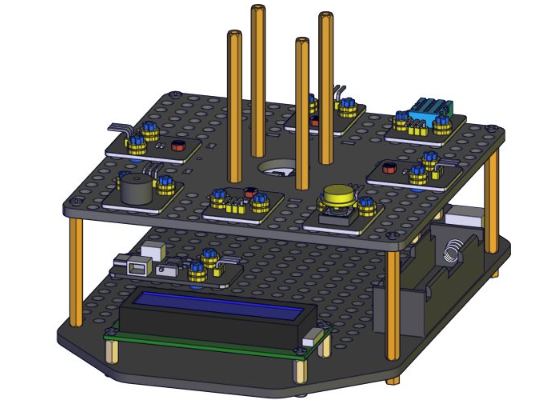

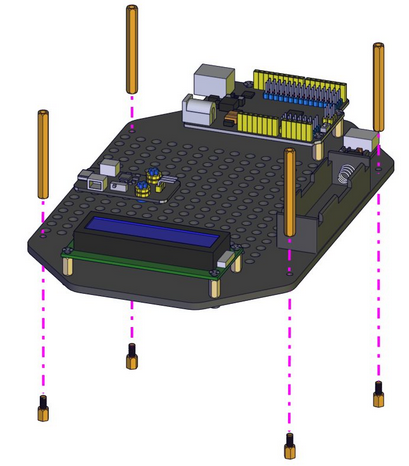

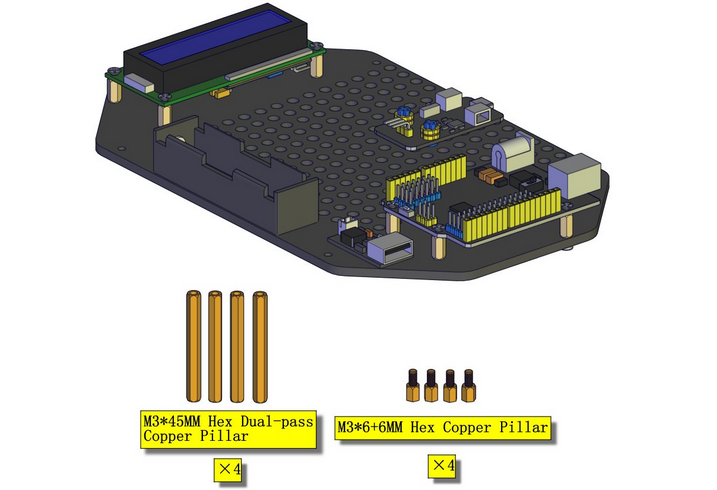

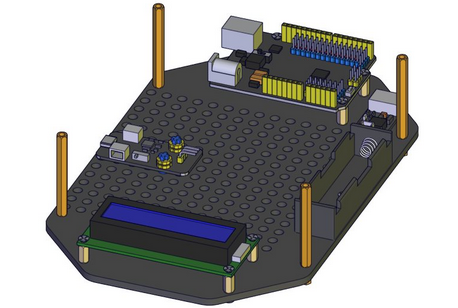

Zusammenbau der M3*45MM Kupfersäulen

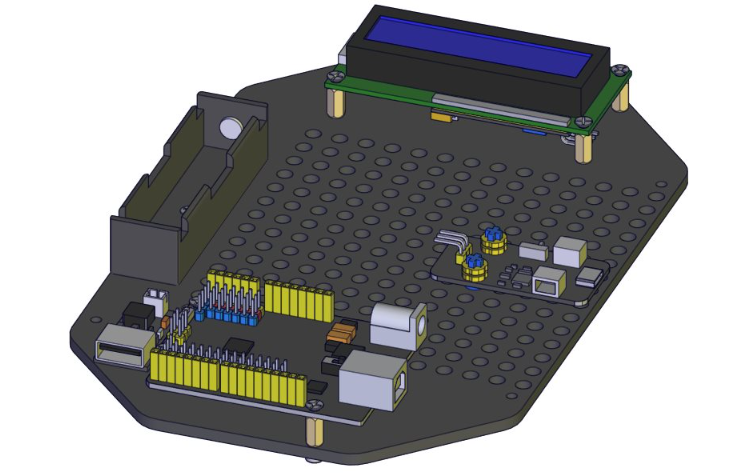

Verdrahtung des unteren Teils des Kits

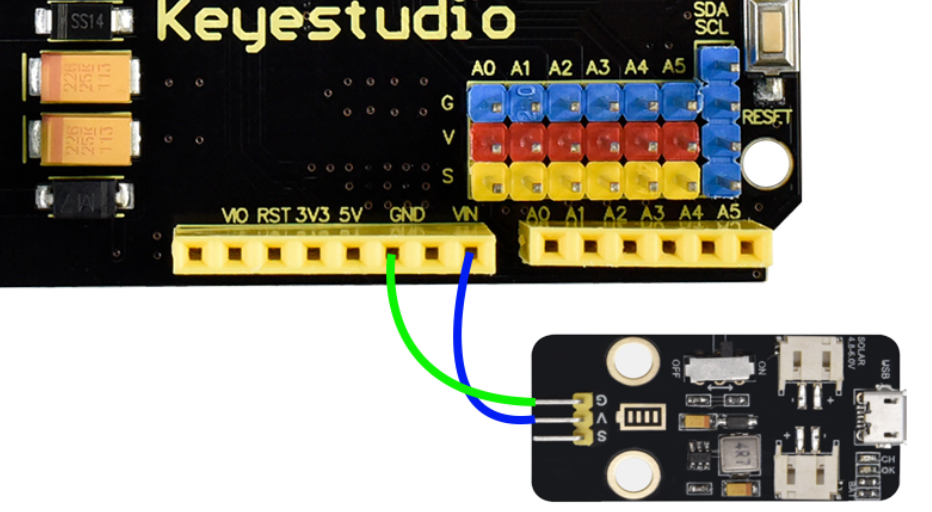

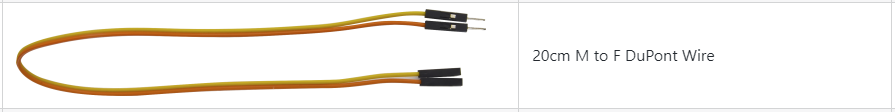

Verwenden Sie das 20cm M-zu-F DuPont-Kabel, um das Solar-USB-Lademodul mit der Uno-Steuerplatine zu verbinden. Der G-Pin des Moduls wird mit GND von UNO verbunden, der V-Pin des Moduls wird mit Vin von UNO verbunden.

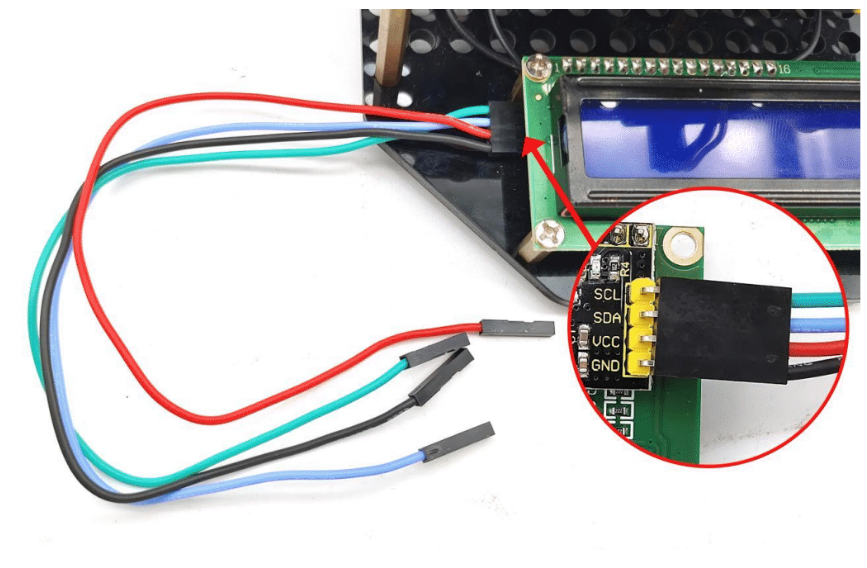

Verbinden Sie das LCD-Display mit der UNO-Platine

Pin-Verbindungstabelle

Pin des LCD Displays

Pin der Steuerplatine

GND (schwarzes Kabel)

G (GND)

VCC (rotes Kabel)

V (5V)

SDA (blaues Kabel)

A4

SCL (grünes Kabel)

A5

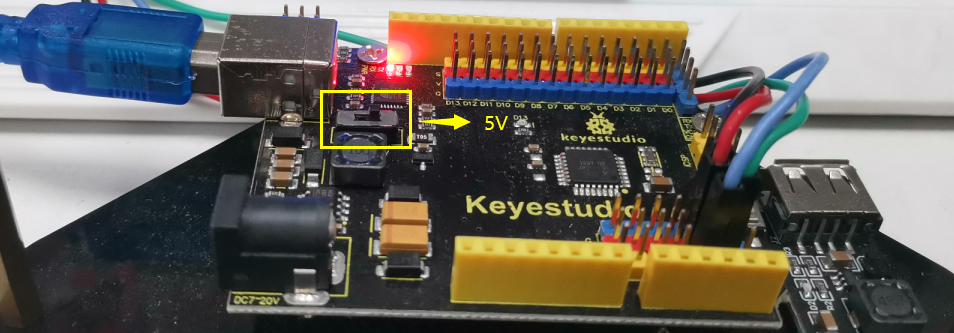

Hinweis: Die Betriebsspannung des LCD-Displays beträgt 5V, bitte stellen Sie sicher, dass der 3.3-5V-Schalter auf der Steuerplatine auf 5V eingestellt ist.

Installieren Sie eine 18650-Batterie in das Batteriefach, achten Sie darauf, dass die positiven und negativen Pole der Batterie mit den entsprechenden Polen des Batteriefachs übereinstimmen.

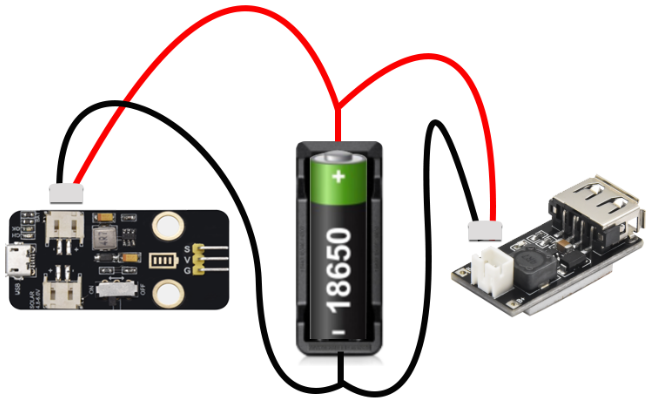

Verbinden Sie das Batteriefach mit dem Solar-USB-Lademodul und dem Handy-Lademodul.

Teil 5

Benötigte Komponenten

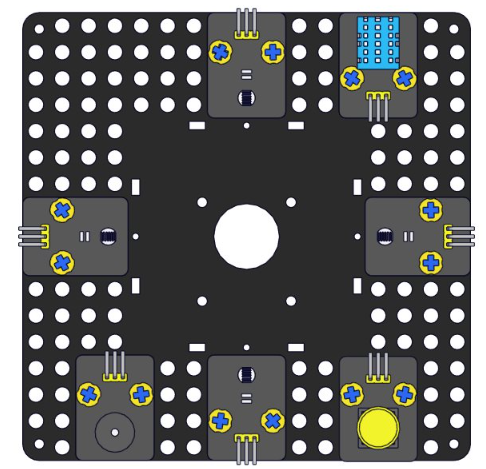

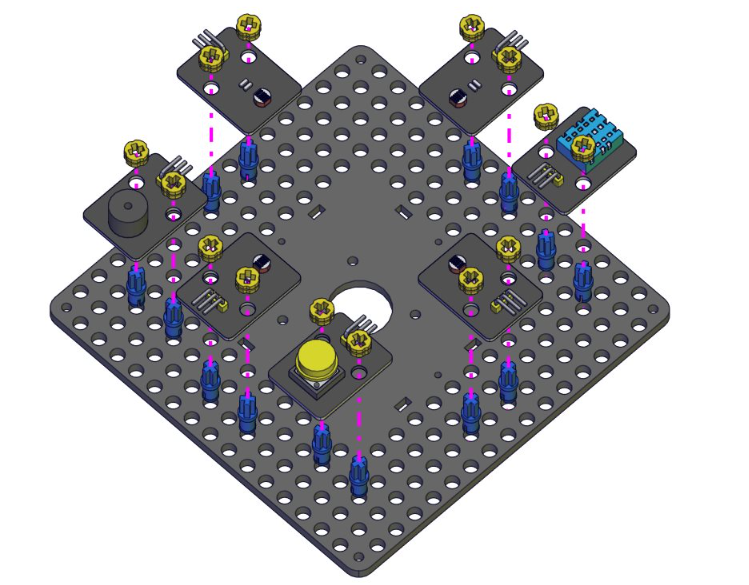

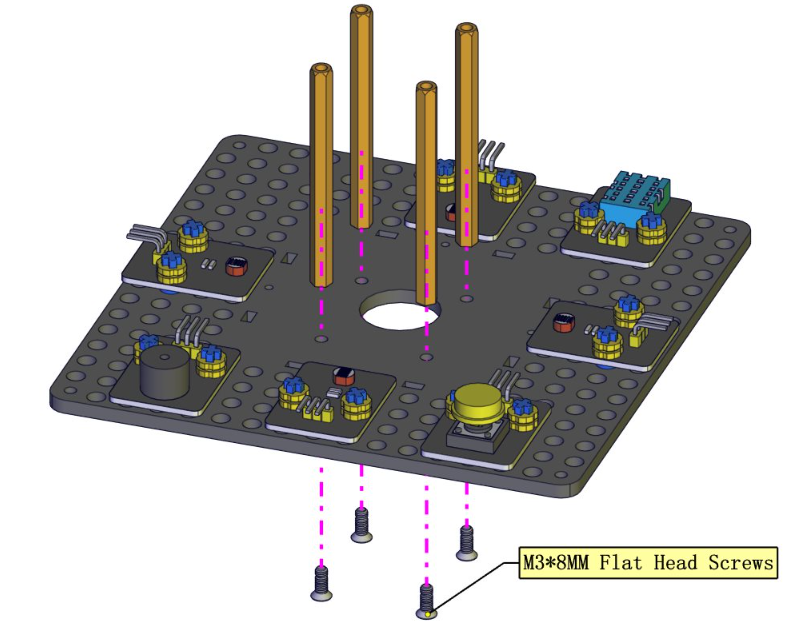

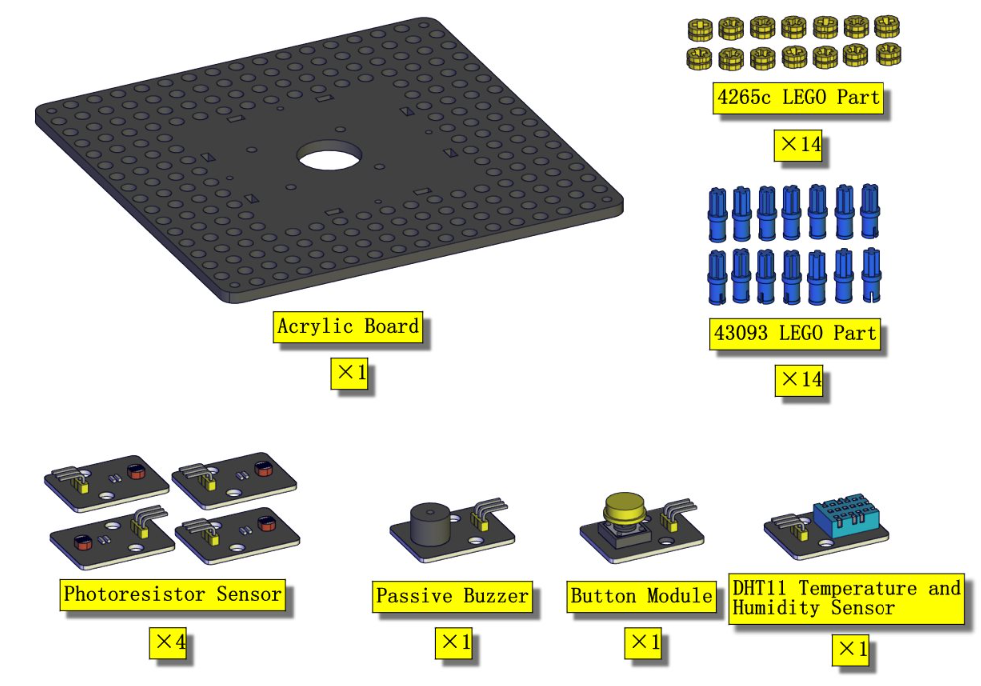

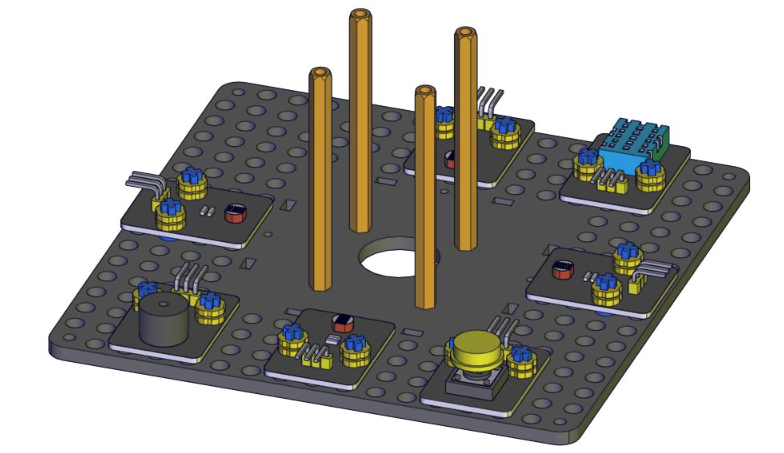

Zusammenbau der Sensoren und Module

Teil 6

Benötigte Komponenten

Teil 7

Benötigte Komponenten

Beachten Sie die Ausrichtung des oberen Abschnitts, das Summer-Modul und das LCD-Display darunter haben die gleiche Ausrichtung.

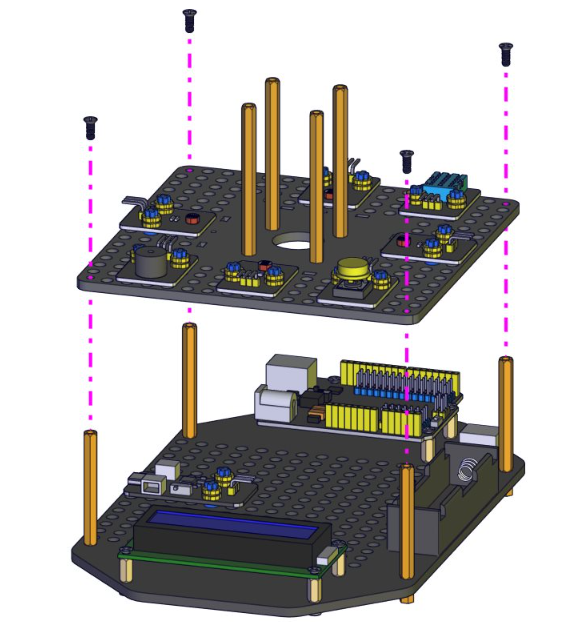

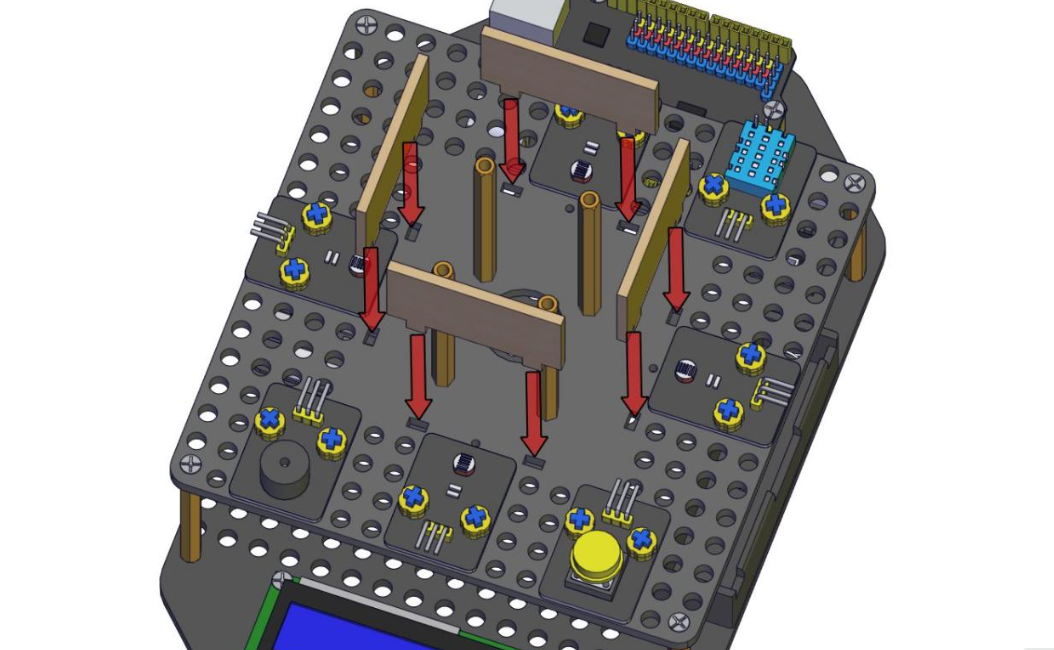

Teil 8

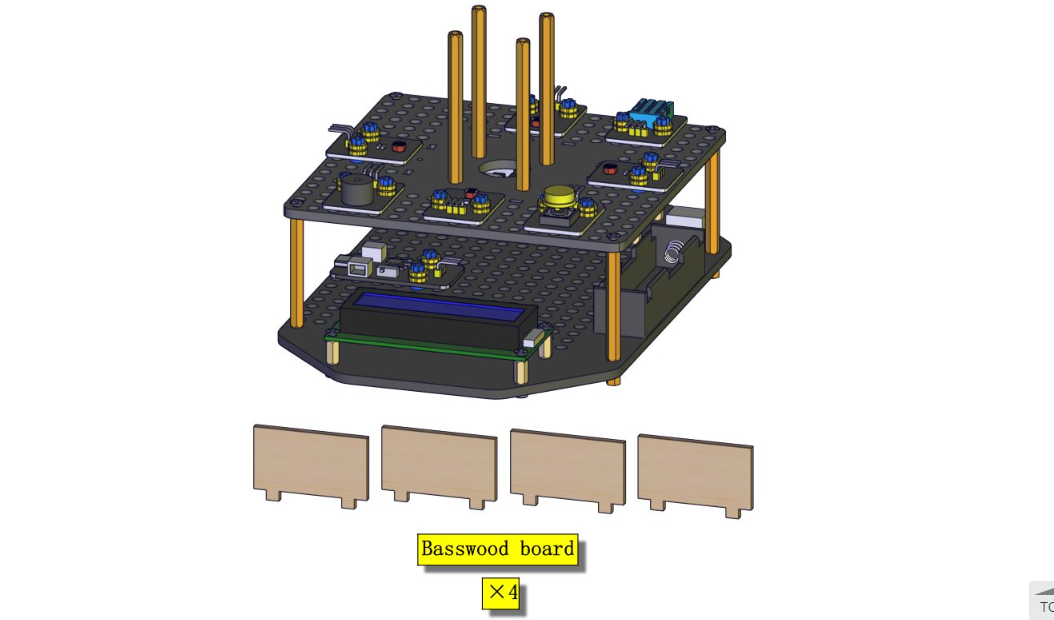

Benötigte Komponenten

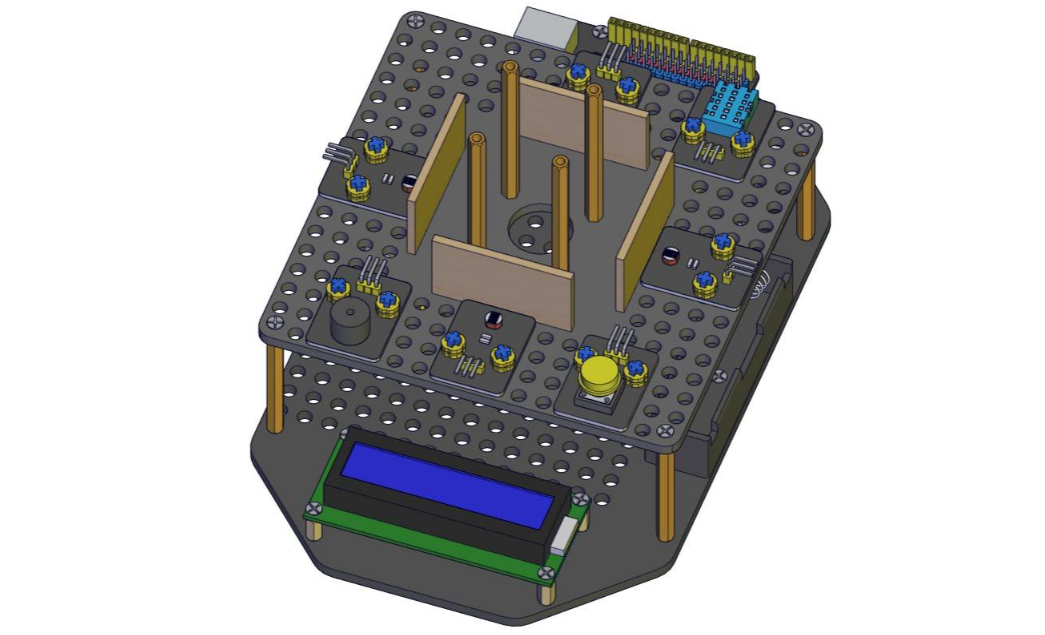

Teil 9

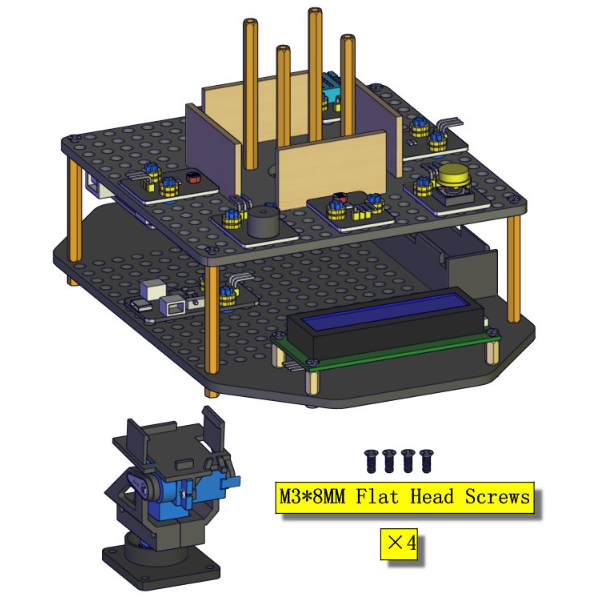

Benötigte Komponenten

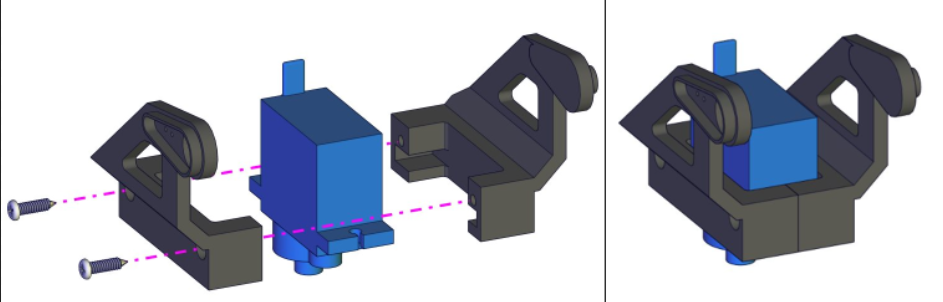

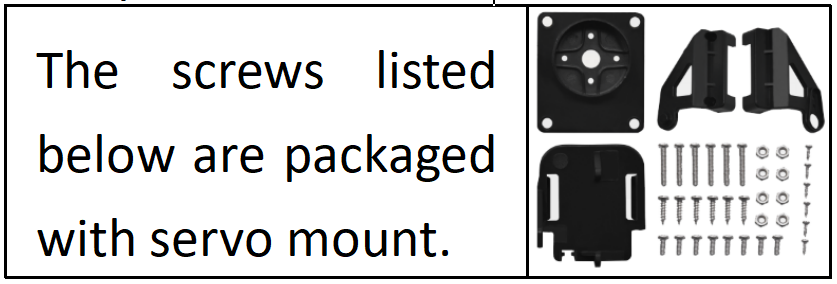

Installationsdiagramm (achten Sie auf die Einbaurichtung des Servos)

Teil 10

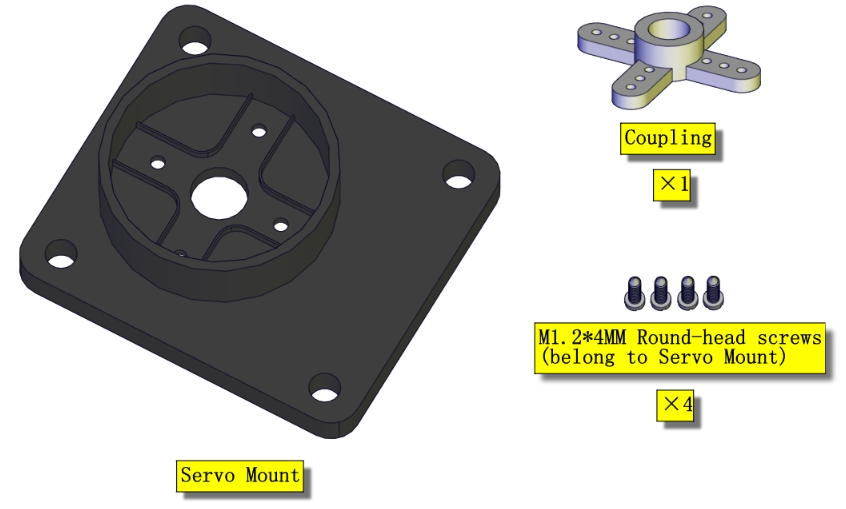

Benötigte Komponenten

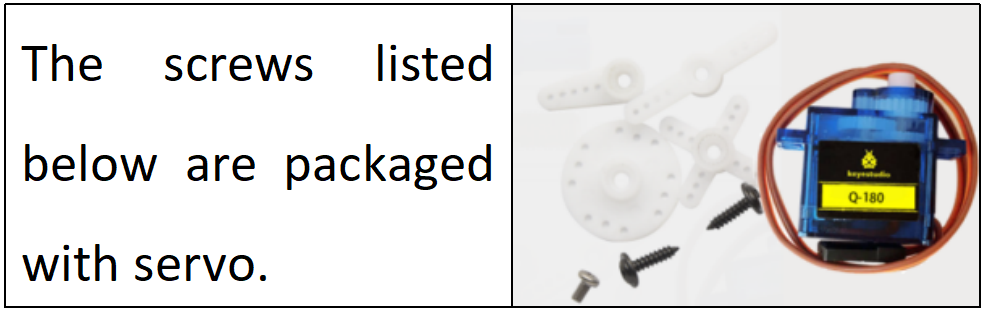

Teil 11

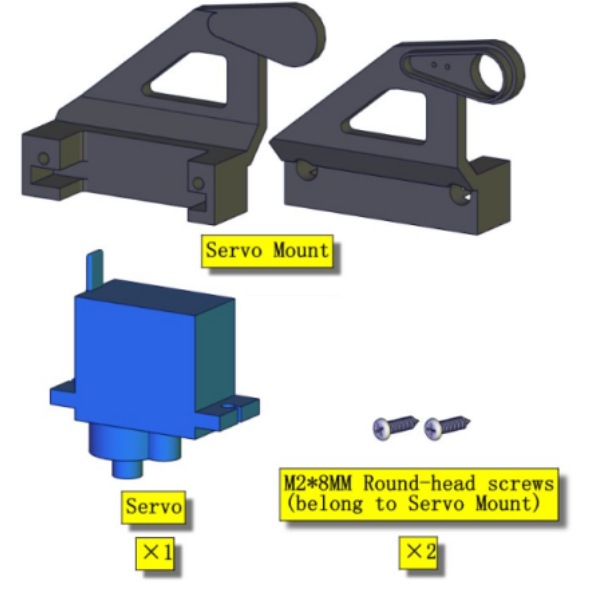

Benötigte Komponenten

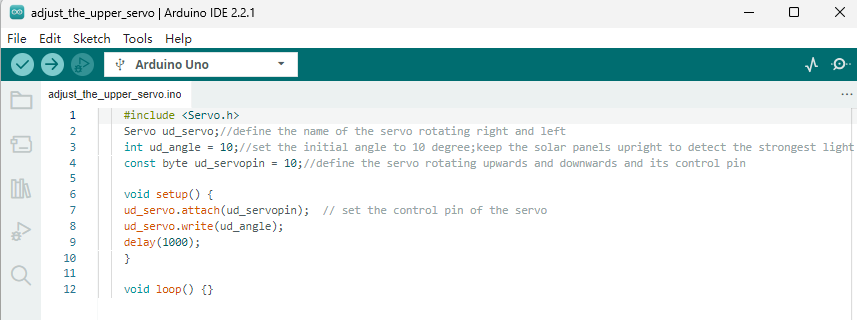

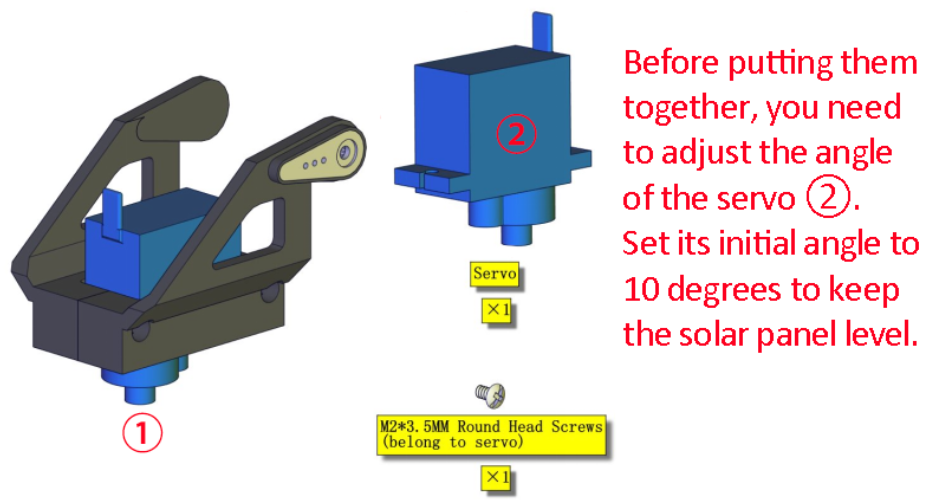

Bevor Sie sie zusammenbauen, müssen Sie den Winkel des Servos ② einstellen. Setzen Sie seinen Anfangswinkel auf 10 Grad, um das Solarpanel waagerecht zu halten.

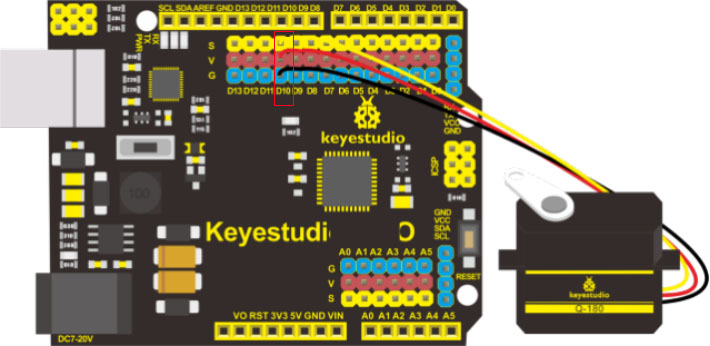

Anschlussdiagramm

Hinweis: Der Servo ist mit G (GND), V (VCC), D10 verbunden. Das braune Kabel ist mit Gnd (G) verbunden, das rote Kabel mit (V) und das orange Kabel mit dem digitalen Pin D10.

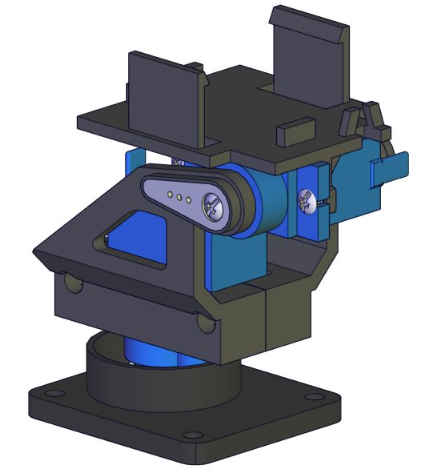

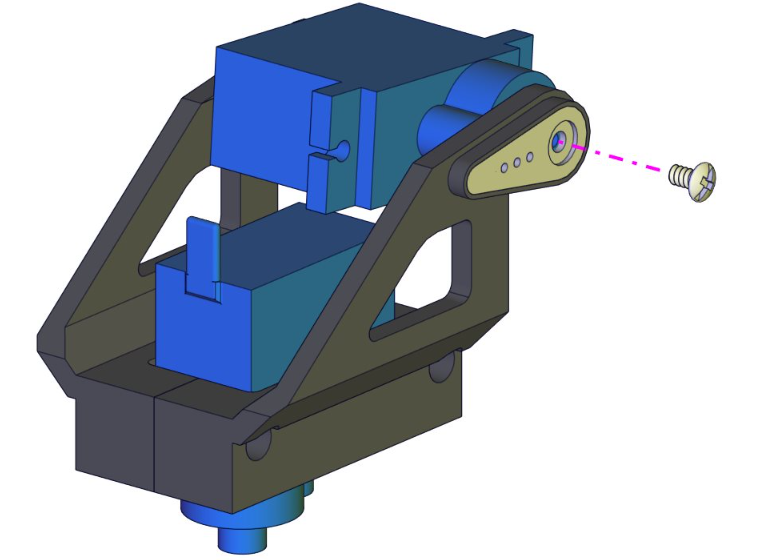

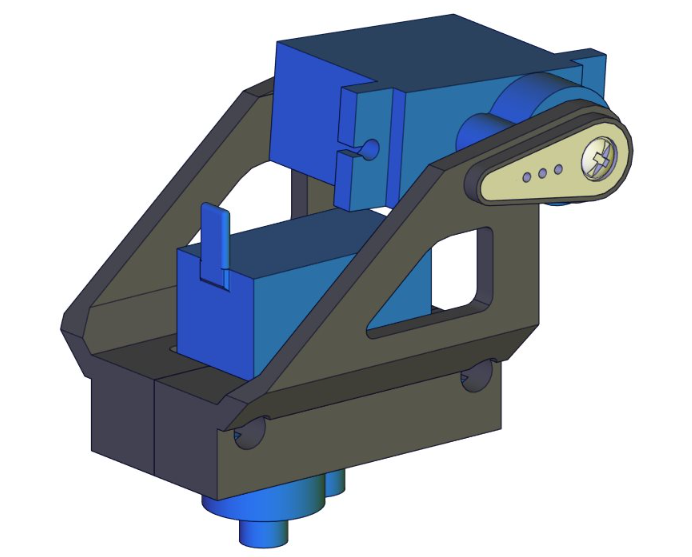

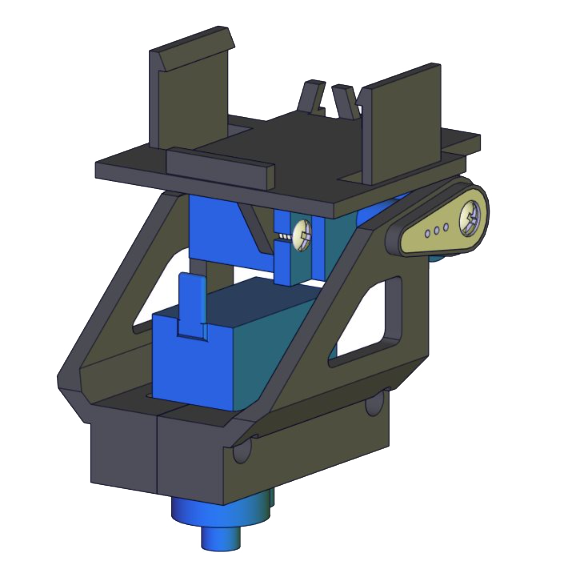

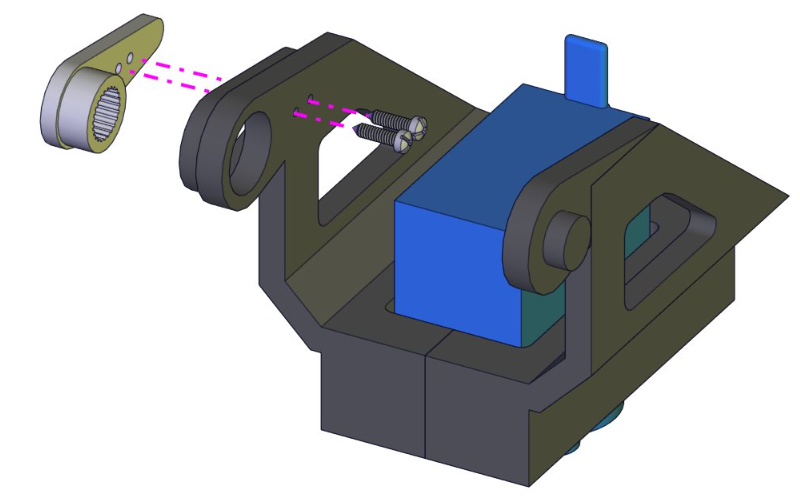

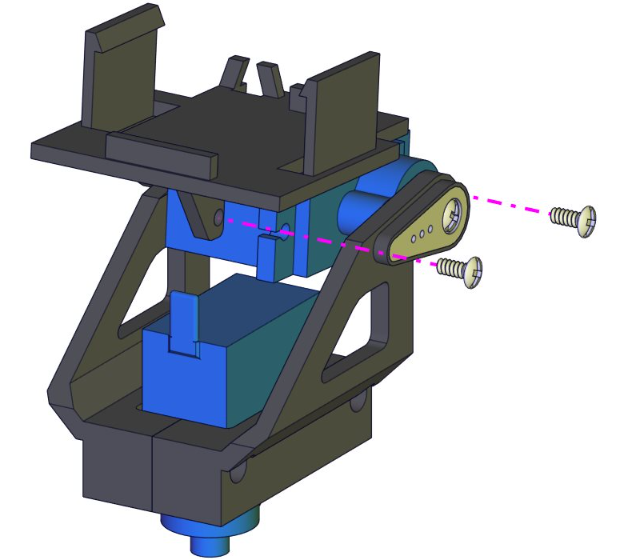

Installationsdiagramm (achten Sie auf den Winkel des Servos, wie im Bild gezeigt)

Hinweis: Sie dürfen die Servoachse nicht drehen, bis Sie diesen Fixierschritt abgeschlossen haben, andernfalls müssen Sie ihn mit dem obigen Code erneut auf 10 Grad einstellen.

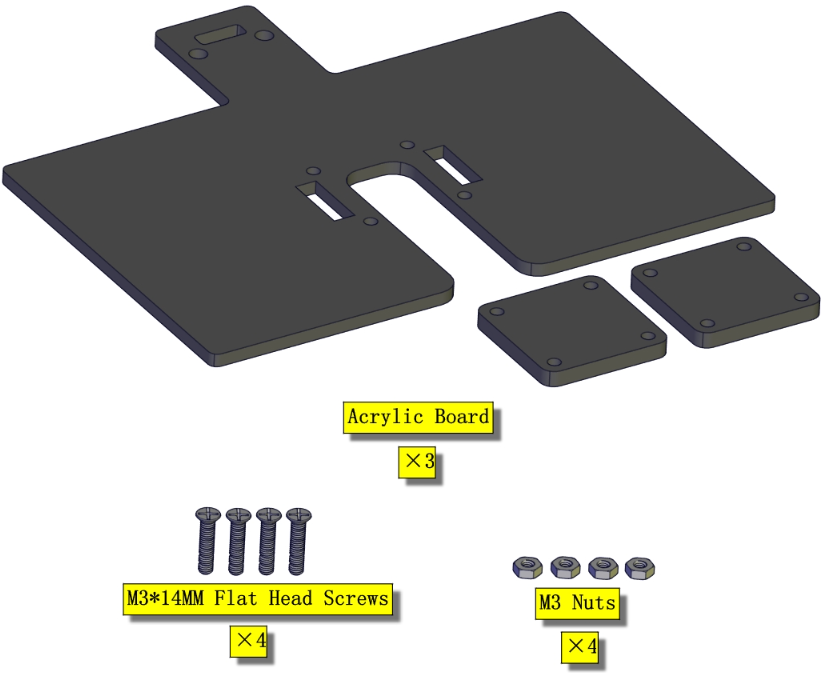

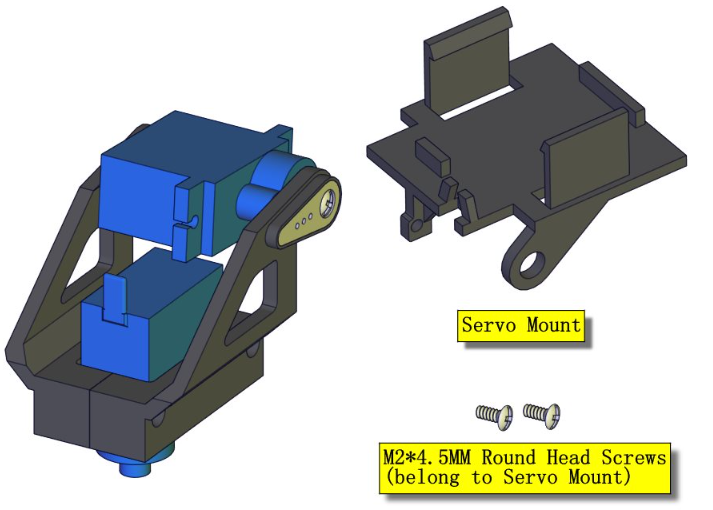

Teil 12

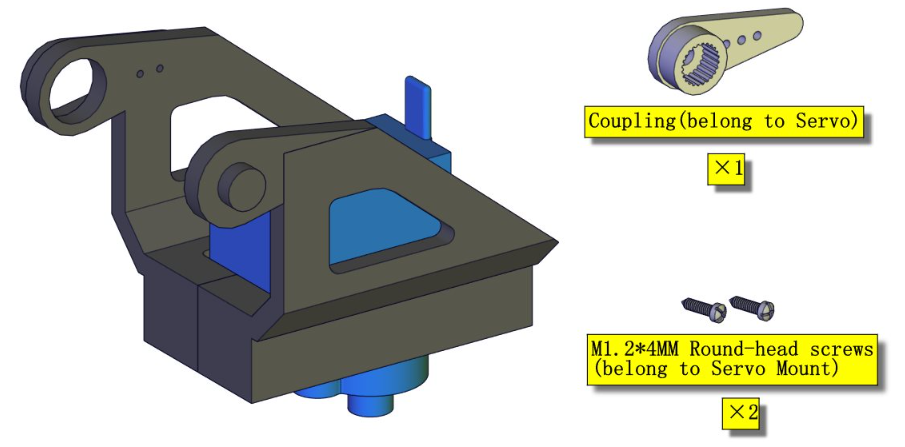

Benötigte Komponenten

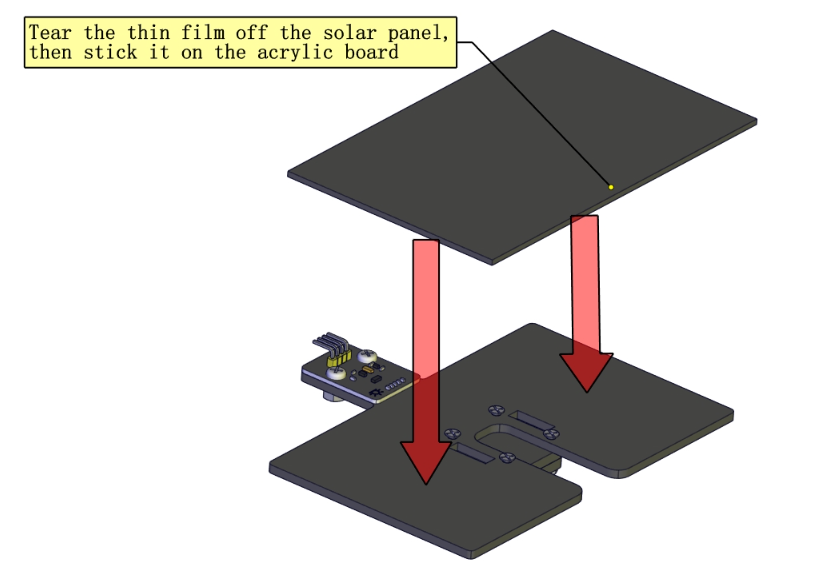

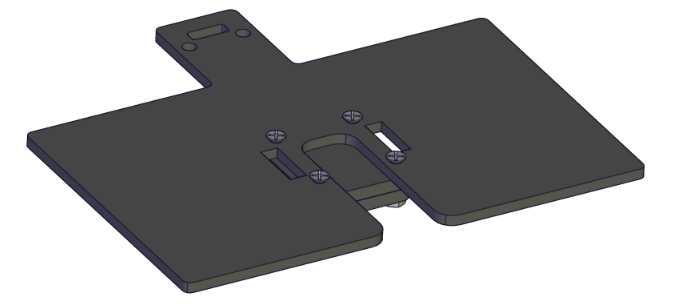

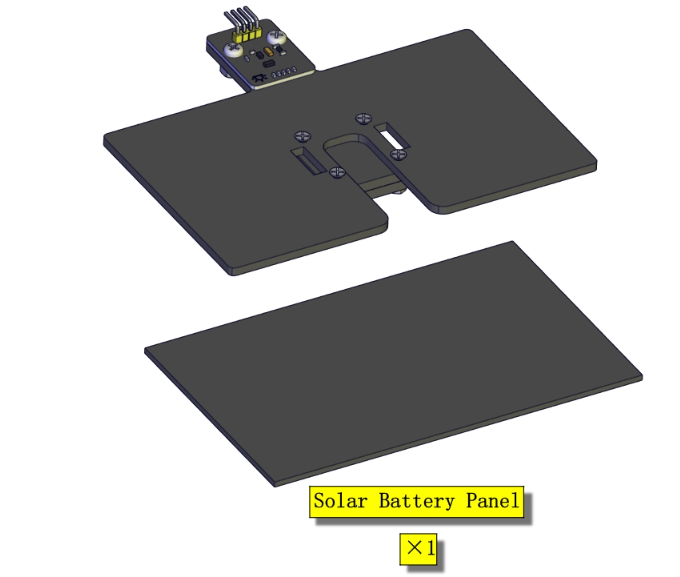

Teil 13

Benötigte Komponenten

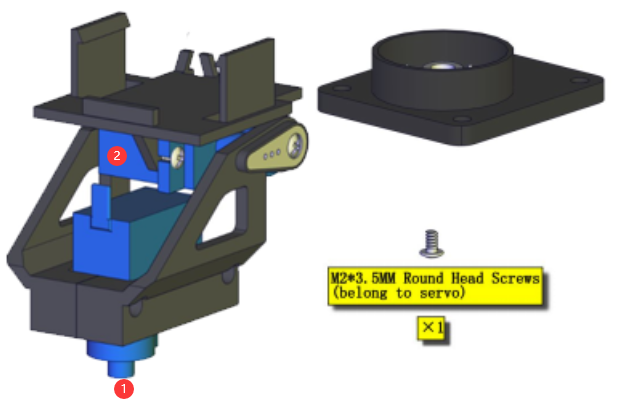

Teil 14

Benötigte Komponenten

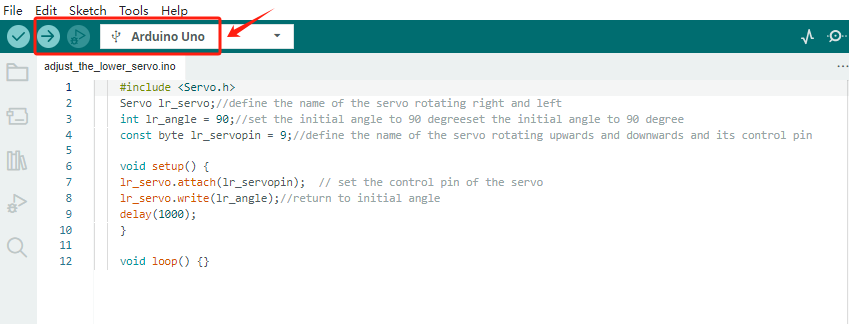

Bevor Sie sie zusammenbauen, müssen Sie den Winkel des Servos ① einstellen. Setzen Sie seinen Anfangswinkel auf 90 Grad.

Anschlussdiagramm

Hinweis: Der Servo ist mit G (GND), V (VCC), D9 verbunden. Das braune Kabel ist mit Gnd (G) verbunden, das rote Kabel mit (V) und das orange Kabel mit dem digitalen Pin D9.

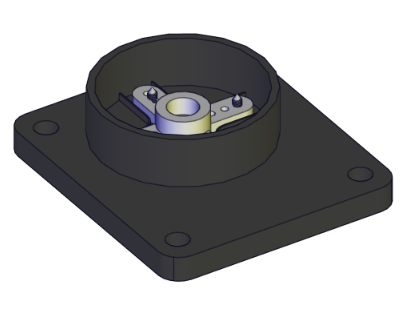

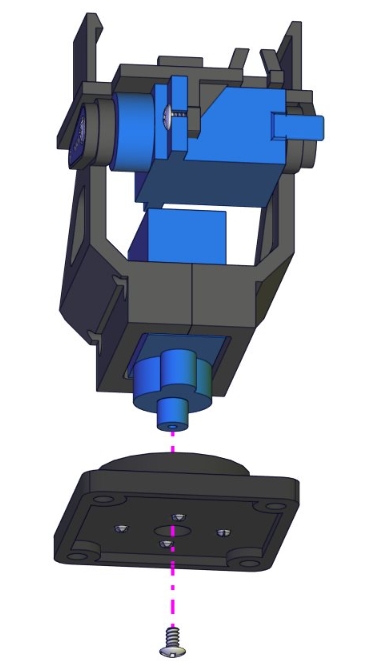

Installationsdiagramm

Hinweis: Sie dürfen die Servoachse nicht drehen, bis Sie diesen Fixierschritt abgeschlossen haben, andernfalls müssen Sie ihn mit dem obigen Code erneut auf 90 Grad einstellen.

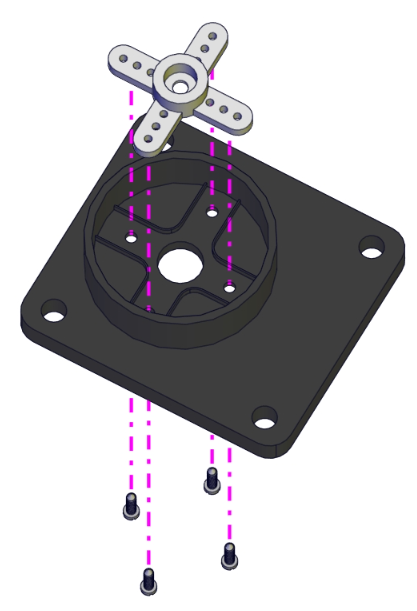

Teil 15

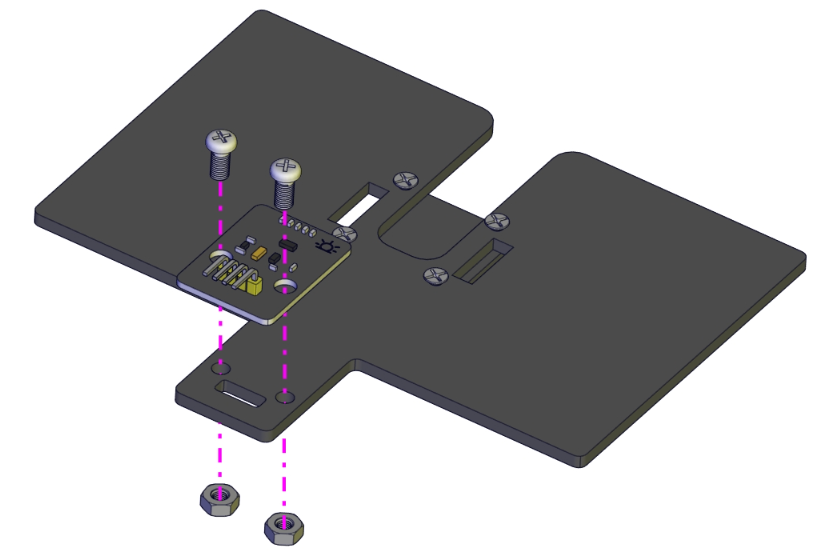

Benötigte Komponenten

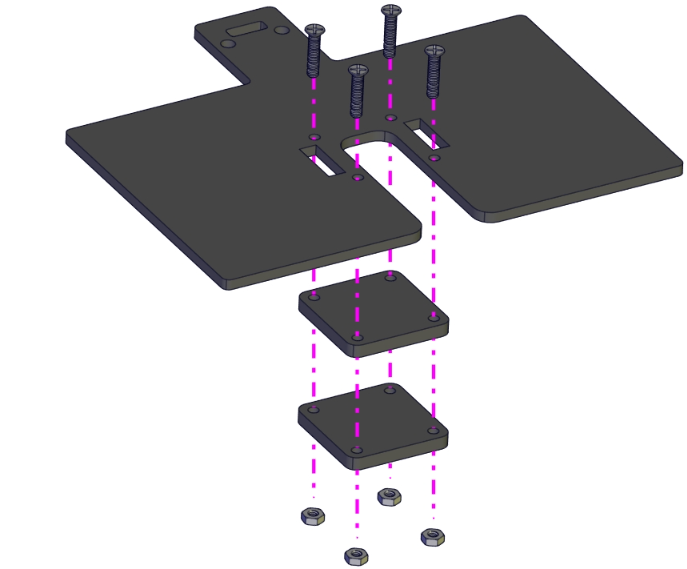

Teil 16

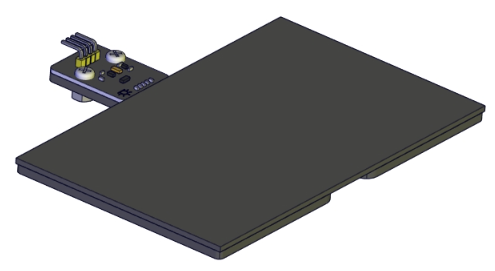

Benötigte Komponenten

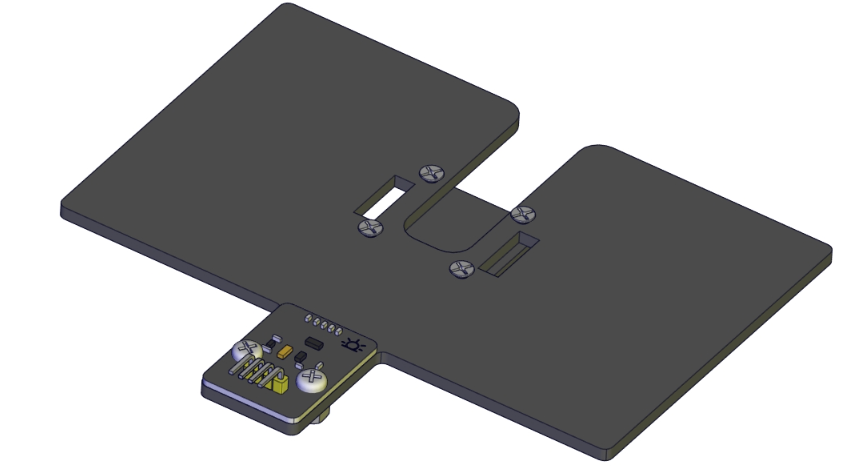

Teil 17

Benötigte Komponenten

Teil 18

Benötigte Komponenten

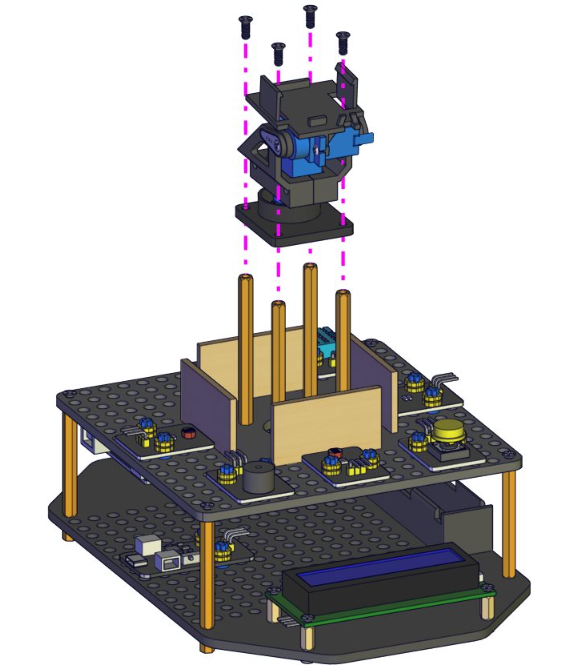

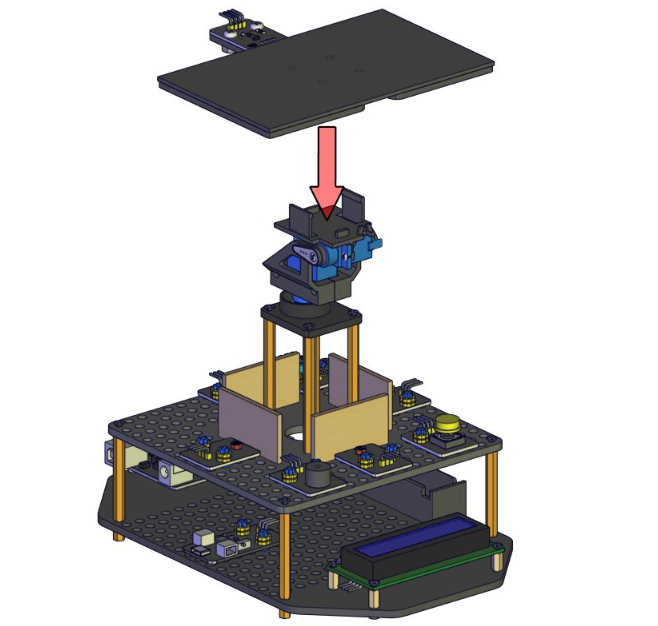

Teil 19

Benötigte Komponenten

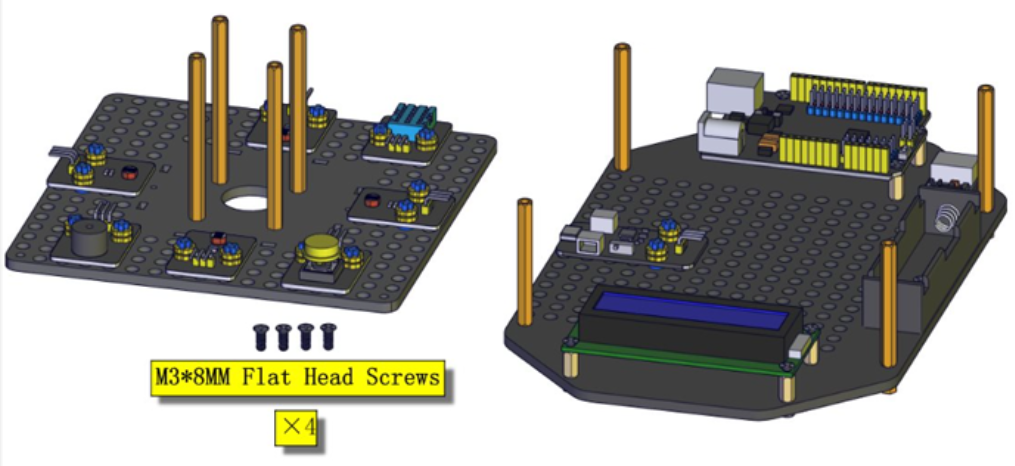

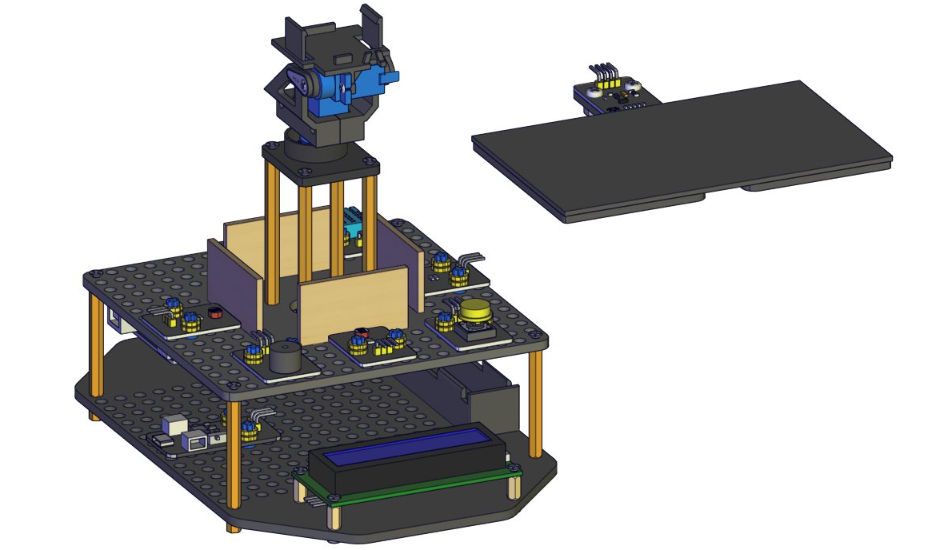

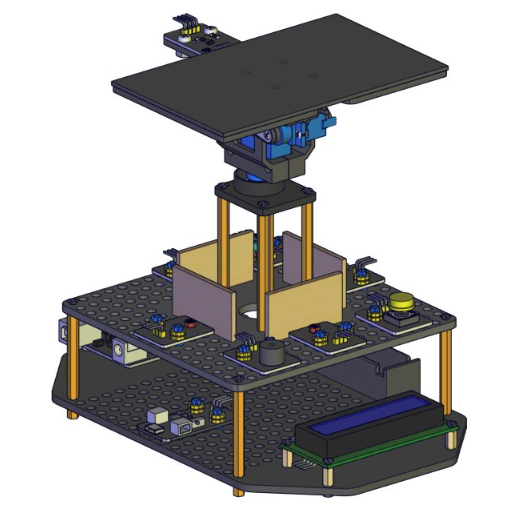

Verdrahtung des oberen Teils des Kits

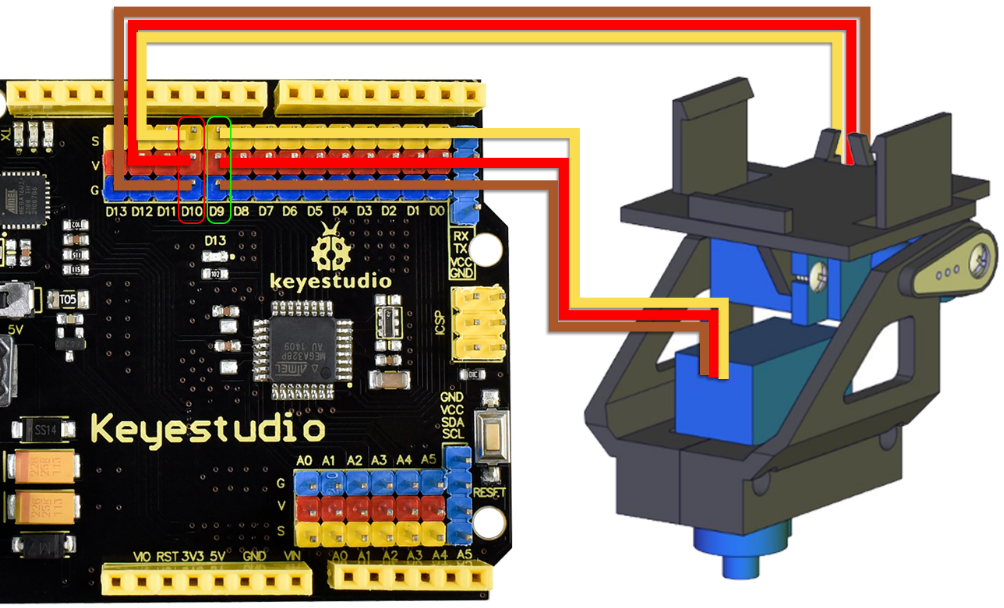

1)Verbinden Sie den unteren Servo mit D9 der UNO-Steuerplatine und den oberen Servo mit D10 der UNO-Steuerplatine. Verbinden Sie das braune Kabel des Servos mit G, das rote Kabel mit V und das gelbe Kabel mit S.

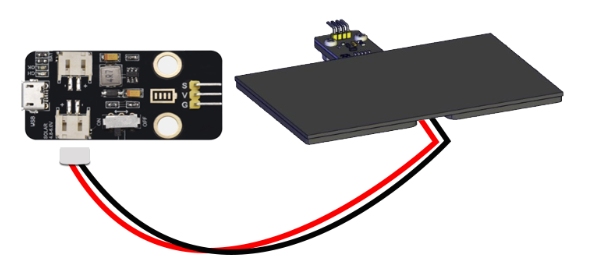

2)Stecken Sie den Stecker des Solarpanels in den SOLAR4.8-6.0V-Anschluss des Solar-USB-Lademoduls.

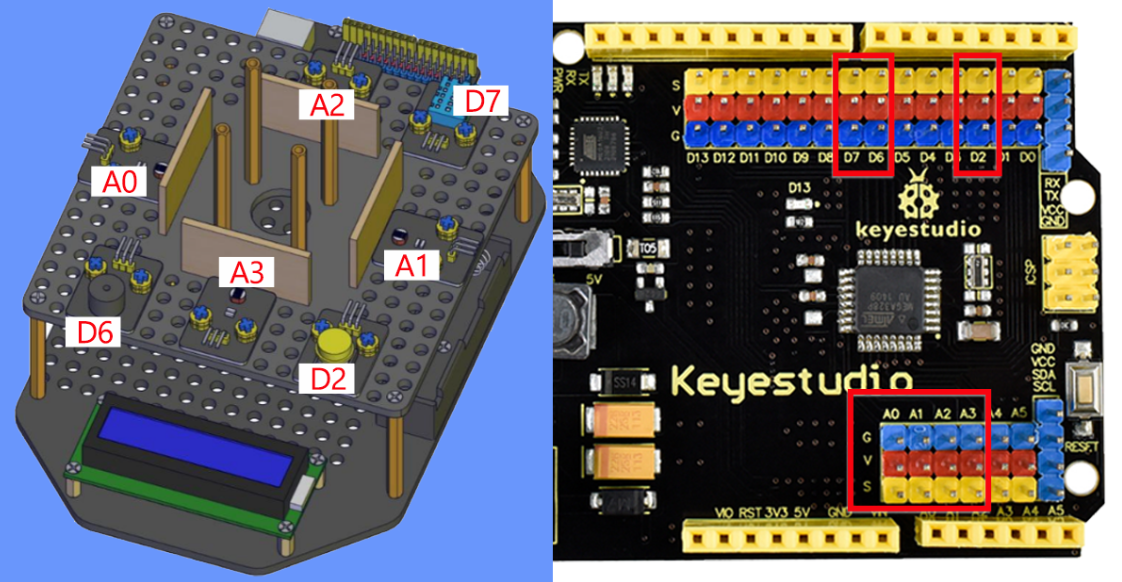

3)Als nächstes verwenden wir sieben 3P 26AWG 200mm F-F DuPont-Kabel, um die Fotosensoren, das Summer-Modul, das Taster-Modul und den DHT11 Temperatur- und Feuchtigkeitssensor mit der Uno-Platine zu verbinden.

Der links befindliche Fotosensor ist mit dem A0-Pin der UNO-Platine verbunden.

Der rechts befindliche Fotosensor ist mit dem A1-Pin der UNO-Platine verbunden.

Der hinten befindliche Fotosensor ist mit dem A2-Pin der UNO-Platine verbunden.

Der vorne befindliche Fotosensor ist mit dem A3-Pin der UNO-Platine verbunden.

Das Taster-Modul ist mit dem D2-Pin der UNO-Platine verbunden.

Das Summer-Modul ist mit dem D6-Pin der UNO-Platine verbunden.

Der DHT11 Temperatur- und Feuchtigkeitssensor ist mit dem D7-Pin der UNO-Platine verbunden.

Hinweis: Um eine Verpolung zu vermeiden, empfehlen wir folgende Verdrahtung:

  • Der G-Pin des Moduls wird mit einem schwarzen Kabel mit dem G-Pin von UNO verbunden;

  • Der V-Pin des Moduls wird mit einem roten Kabel mit dem V-Pin von UNO verbunden;

  • Der S-Pin des Moduls wird mit einem orangefarbenen Kabel mit dem S-Pin von UNO verbunden.

Wie im Anschlussbeispiel des DHT11 Temperatur- und Feuchtigkeitssensors an die UNO-Platine gezeigt.

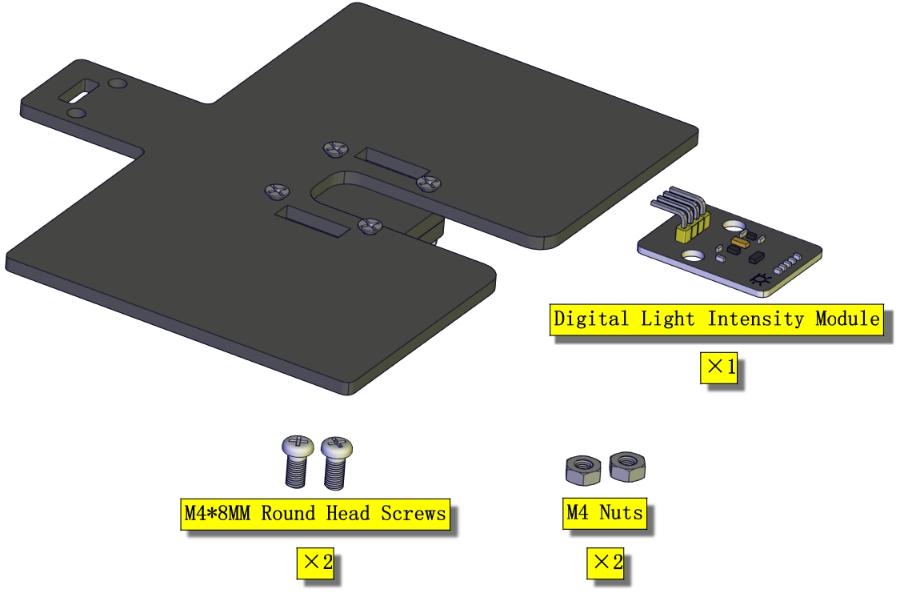

4)Zum Schluss verbinden Sie das BH1750 Digital-Lichtintensitätsmodul mit der UNO-Platine.
