Les 3.1: Lees het digitale signaal van de knopmodule
(1)Beschrijving
In dit project willen we de drukknopmodule gebruiken om de LED te bedienen.
(2)Parameters:
Werkspanning：DC 3.3-5V
Besturingssignaal：digitaal signaal
Afmeting：34mm
Gewicht：3.8g
(3)Je moet voorbereiden:

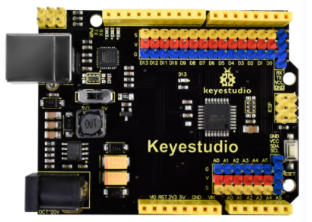

Besturingsbord*1 |
USB-kabel*1 |
Gele LED-module*1 |
3pin F-F 26AWG draad*2 |
Drukknopmodule*1 |
|---|---|---|---|---|
|
|
|
|
|

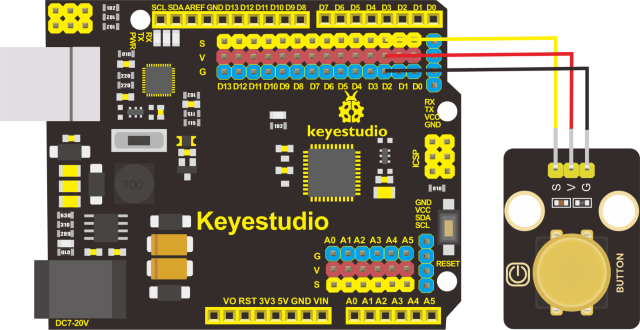

(4)Aansluitschema
Pin Aansluitingstabel |
|
|---|---|
Pin van de Knop |
Pin van het Besturingsbord |
G |
G(GND) |
V |
V(5V) |
S |
D2 |
Pin Aansluitingstabel |
|
|---|---|
Pin van de LED |
Pin van het Besturingsbord |
G |
G(GND) |
V |
V(5V) |
S |
D3 |

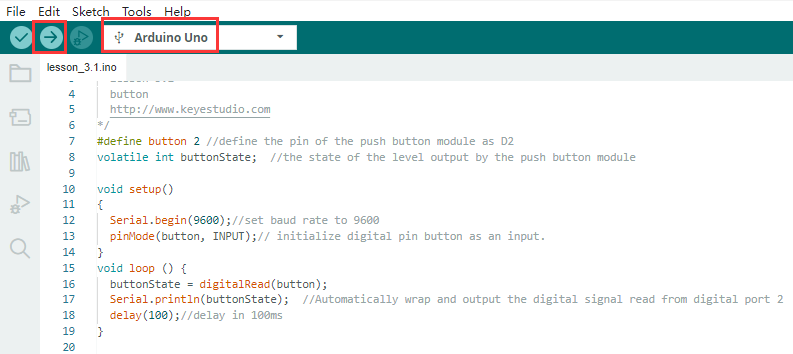

(5)Code-uitleg:

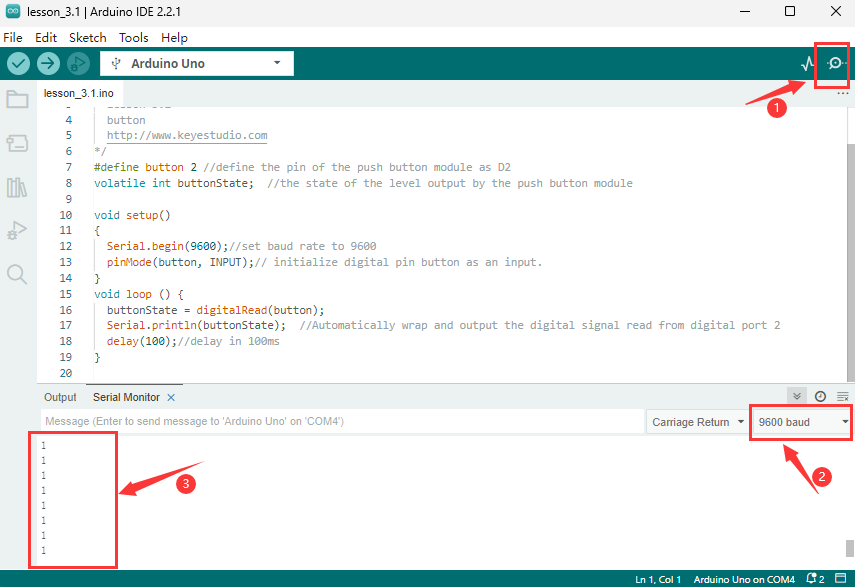

Serial.begin(9600) - initialiseert de seriële communicatie en stelt de baudrate in op 9600
pinMode(pin, INPUT) - gebruik de functie pinMode() om Arduino te vertellen of het een uitgangspin of een ingangspin is
digitalRead(pin) - leest het digitale niveau van pinnen, is HOOG of LAAG
