Les 5: 1602 LCD Display Module

(1).Beschrijving：

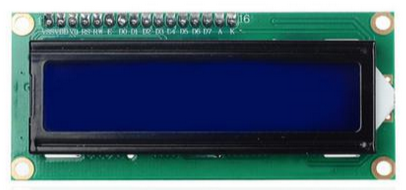

Met I2C-communicatiemodule is dit een displaymodule die 2 regels kan weergeven met 16 tekens per regel.

Het toont een blauwe achtergrond en witte tekst en sluit aan op de I2C-interface van de MCU, wat de MCU-bronnen aanzienlijk bespaart.

Aan de achterkant van het LCD-display bevindt zich een blauwe potentiometer voor het aanpassen van de achtergrondverlichting. Het communicatieadres staat standaard op 0x27.

De originele 1602 LCD kan starten en werken met 11 IO-poorten, maar de onze is gebouwd met ARDUINOIIC/I2C-interface, waardoor 9 IO-poorten worden bespaard. Daarnaast is de module voorzien van 4 positioneringsgaten met een diameter van 3 mm, wat handig is om deze op andere apparaten te bevestigen.

(2).Parameters：

I2C-adres: 0x27

Achtergrondverlichting (blauw, wit)

Voedingsspanning: 5V

Instelbaar contrast

GND: Een pin die met de aarde is verbonden

VCC: Een pin die met een +5V voeding is verbonden

SDA: Een pin die met analoge poort A4 is verbonden voor IIC-communicatie

SCL: Een pin die met analoge poort A5 is verbonden voor IIC-communicatie

(3).Je moet voorbereiden:

Besturingsbord*1	USB-kabel*1	LCD Display*1	4P-1P F-F DuPon Draad

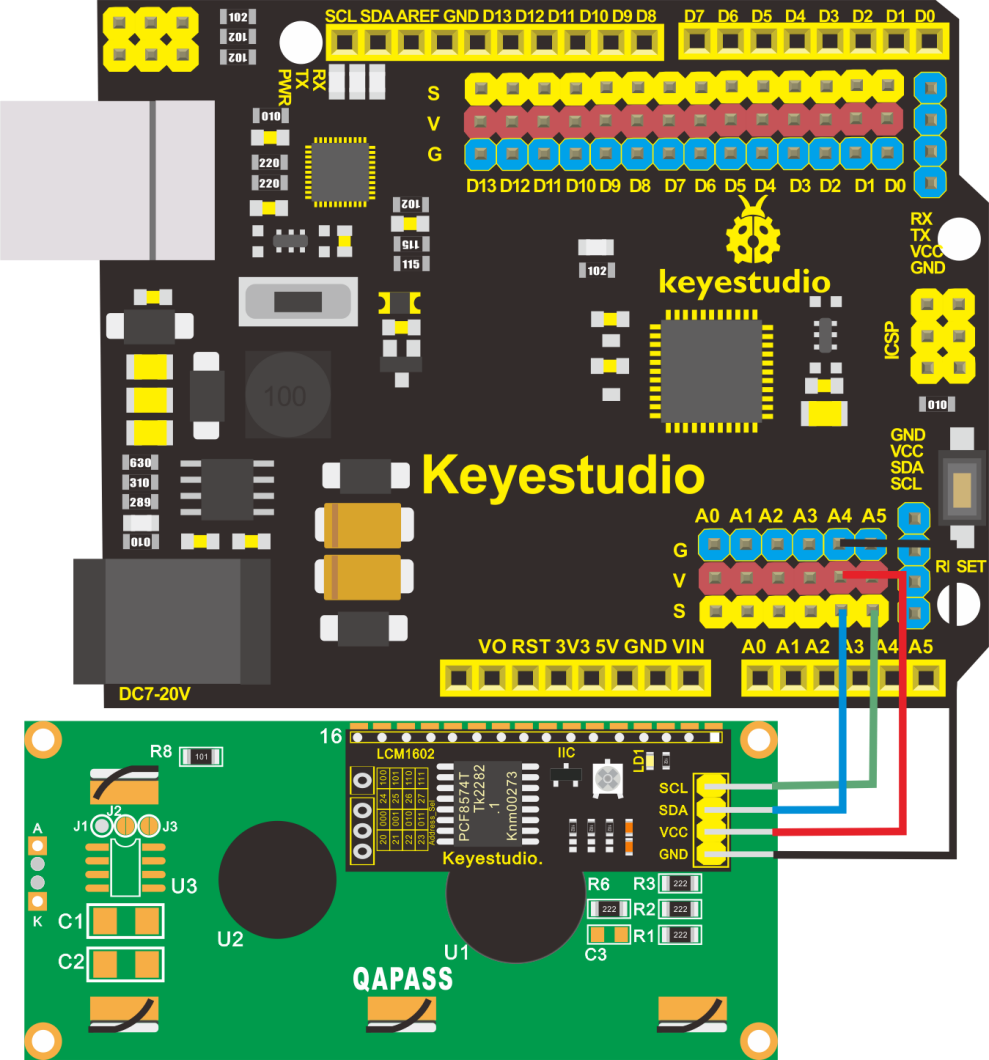

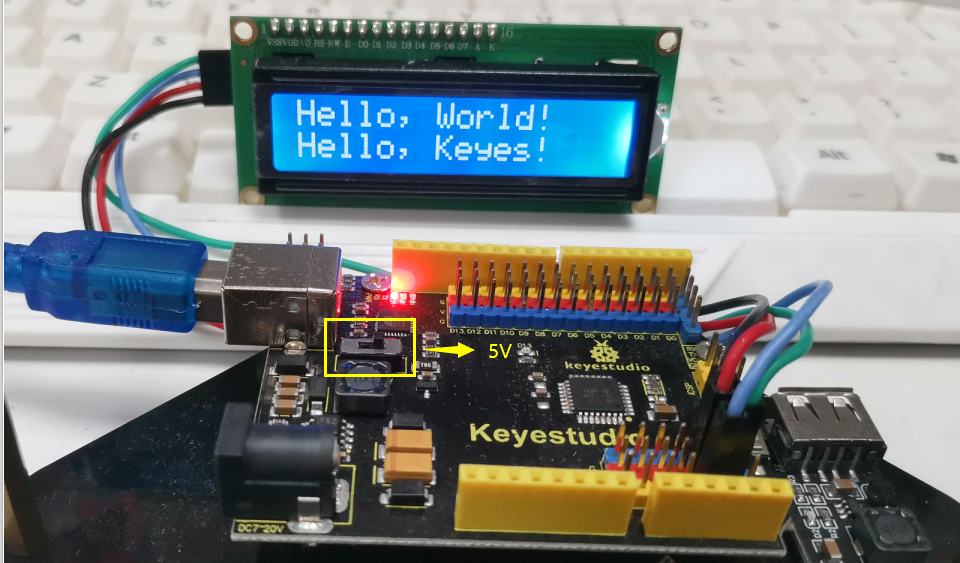

(4)Aansluitschema

Pin Aansluitingstabel
Pin van het LCD Display	Pin van Besturingsbord
GND	G(GND)
VCC	V(5V)
SDA	A4

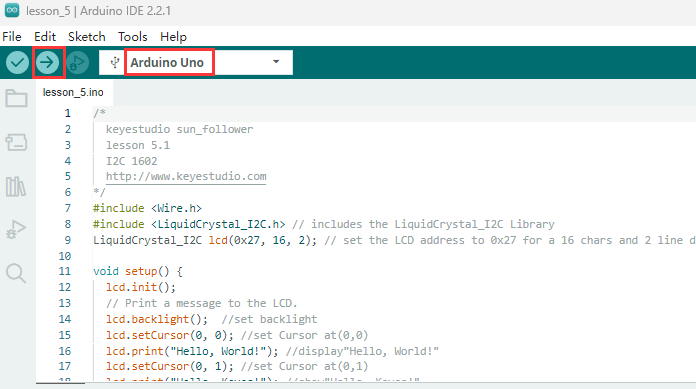

SCL	A5
