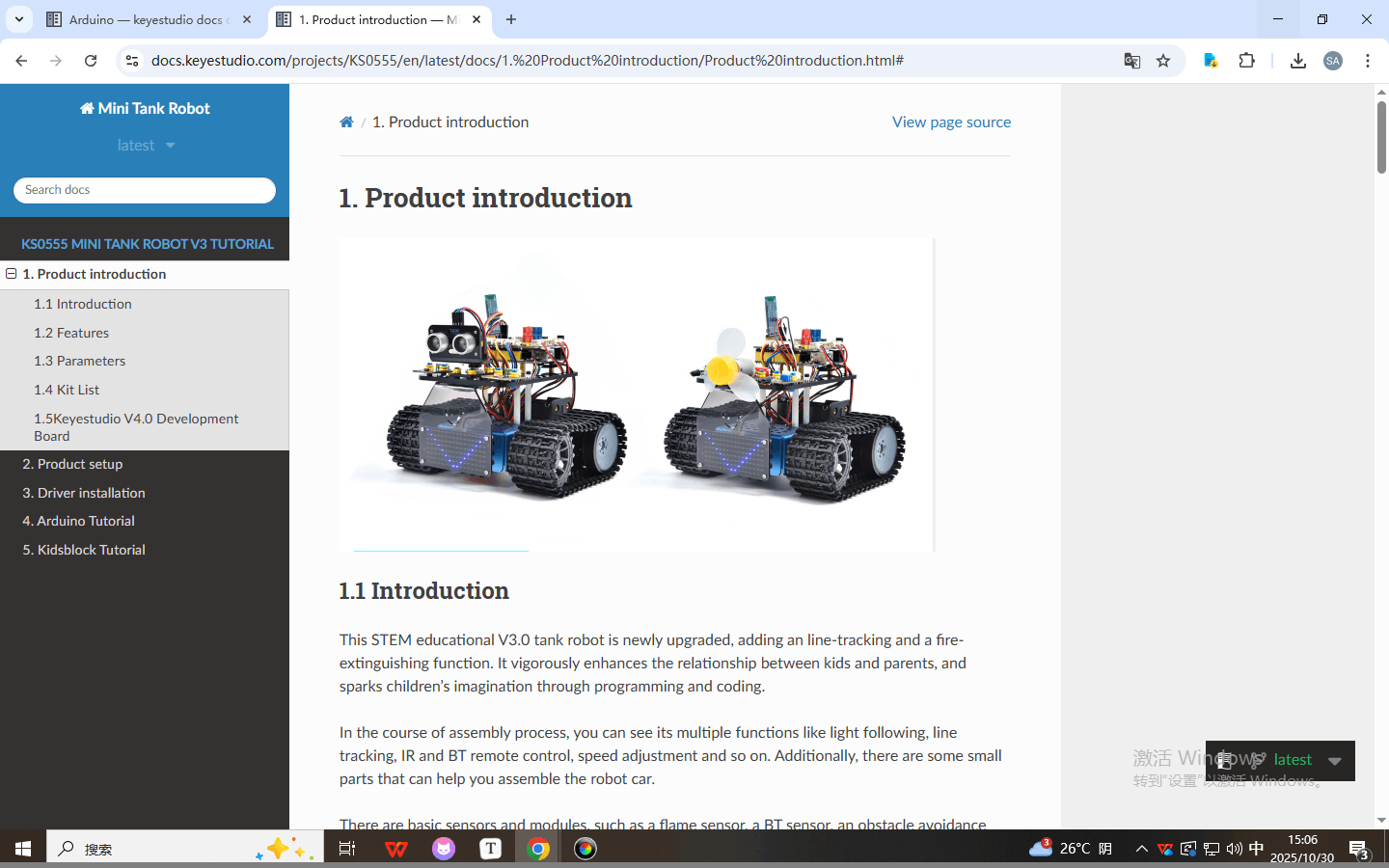

Bezüglich des Sprachwechsels im Tutorial beachten Sie bitte das folgende animierte Bild.

Arduino Tutorial

Kidsblock Tutorial

1. Produkteinführung

1.1 Einführung

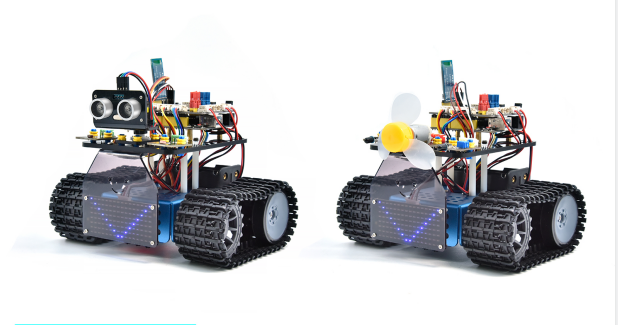

Dieser STEM-Bildungs-V3.0-Panzerroboter wurde neu aufgerüstet und um eine Linienverfolgungs- und eine Feuerlöschfunktion erweitert. Er stärkt die Beziehung zwischen Kindern und Eltern und weckt die Fantasie der Kinder durch Programmierung und Codierung.

Während des Montageprozesses können Sie seine vielfältigen Funktionen wie Lichtverfolgung, Linienverfolgung, IR- und BT-Fernbedienung, Geschwindigkeitsanpassung und so weiter sehen. Zusätzlich gibt es einige Kleinteile, die Ihnen beim Zusammenbau des Roboterautos helfen können.

Es sind grundlegende Sensoren und Module enthalten, wie ein Flammensensor, ein BT-Sensor, ein Hindernisvermeidungssensor, ein Linienverfolgungssensor und ein Ultraschallsensor.

Die beiden Tutorials für C-Sprachcode der Arduino IDE und die grafische Programmierung von KidsBlock sind auch für Enthusiasten unterschiedlichen Alters geeignet.

Es ist wirklich die beste Wahl für Sie.

1.2 Merkmale

  1. Mehrere Funktionen: Begrenzung, Linienverfolgung, Feuerlöschen, Lichtverfolgung, IR- und BT-Fernbedienung, Geschwindigkeitsregelung und so weiter.

  2. Einfacher Aufbau: Zusammenbau des Roboters mit einigen Teilen.

  3. Hohe Zähigkeit: Aluminiumlegierungshalterungen, Metallmotoren, hochwertige Räder

  4. Hohe Erweiterbarkeit: Anschluss vieler Sensoren und Module über Motor-Treiber-Shield und LEGO-Teile

  5. Mehrere Steuerungen: IR-Fernbedienung, App-Steuerung (iOS- und Android-System)

  6. Grundlegende Programmierung: C-Sprachcode der Arduino IDE und grafische Programmierung von KidsBlock.

1.3 Parameter

  • Betriebsspannung: 5V

  • Eingangsspannung: 6-9V

  • Maximaler Ausgangsstrom: 1,5A

  • Maximale Verlustleistung: 32W

  • Motordrehzahl: 5V 200 U/min

  • Motorantriebsmodus: Dualer H-Brückenantrieb (HR8833)

  • Ultraschall-Induktionswinkel: <15°

  • Ultraschall-Erfassungsabstand: 2cm-300cm

  • Infrarot-Fernbedienungsabstand: 10 Meter (gemessen)

  • BT-Fernbedienungsabstand: 30 Meter (gemessen)

1.4 Kit-Liste

Nr.

Name

Menge


1

Panzerroboter-Chassis (Bitte bringen Sie zwei 18650-Batterien mit）

1


2

Keyestudio V4.0 Entwicklungsplatine (kompatibel mit Arduino UNO)

1

3

Keyestudio 8833 Motor-Treiber-Erweiterungsplatine

1

4

DX-BT24 V5.1 BLE BT-Modul

1

5

HC-SR04 Ultraschallsensor

1

6

Keyestudio 8*16 LED-Panel

1

7

Gelbes LED-Modul

1

2

8

Flammensensor

2

1

9

130 Motor-Modul

1

5

10

Fotowiderstand

2

4

11

Acrylplatte für 8*16 LED-Panel

1

4

12

Obere Acrylplatte

1

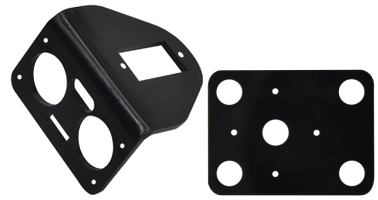

13

Acrylplatte

1


14

Keyestudio JMFP-4 17-Tasten-Fernbedienung (Batterien in KS0555F)

1

11

15

Keyestudio 9G 180 ° Servo

1

16

USB-Kabel

1

17

Wickelrohr

1

18

3.0*40MM Schraubendreher

1

19

3*100MM Kabelbinder

5

20

L-Typ M2.5 Schraubenschlüssel

1

21

L-Typ M3 Schraubenschlüssel

1

22

L-Typ M1.5 Schraubenschlüssel

1

23

Karton

1

24

4P M-F PH2.0mm auf 2.54 Dupont-Kabel (Grün-Blau-Rot-Schwarz)

1

25

4P HX-2.54 Dupont-Kabel (Schwarz-Rot-Weiß-Braun)

1

5

26

5P JST-PH2.0MM Dupont-Kabel

1

27

3P-3P XH2.54 auf 2.54 Dupont-Kabel (Gelb-Rot-Schwarz)

1

9

28

3P-3P XH2.54 auf PH2.0 Dupont-Kabel (Gelb-Rot-Schwarz)

2

10-1

29

4P-3P XH2.54 auf PH2.0 Dupont-Kabel (Gelb-Rot-Schwarz)

2

11

30

4P XH2.54 auf PH2.0 Dupont-Kabel (Grün-Blau-Rot-Schwarz)

1

8

31

M1.4*8MM Rundkopfschrauben

6

32

M1.4 Muttern

6

33

M2 Muttern

8

34

M2*8MM Rundkopfschrauben

8

35

M1.2*5MM Rundkopfschrauben

6

36

M3*6MM Rundkopfschrauben

18

37

M3*10MM Rundkopfschrauben

3

38

M3 Muttern

3

39

M3*10MM Doppelpass-Kupfersäule

4

40

Sechskant-Kupferbuchse (M3*45MM)

4

image-20250902121024042

41

43093 Blaue Technik-Achsstift mit Reibungsrillen

11

42

4265c Technik-Buchse

11

43

Blaue Jumper-Kappe

4

44

Rote Jumper-Kappe

4

45

Schraubenschlüssel

1


46

Chassis-Antriebsrad

2


47

Chassis-Laufrad

2


48

M4*12MM Sechskantschraube

2


49

M4*35MM Sechskantschraube

2


50

Riemenantrieb

2


1.5 Keyestudio V4.0 Entwicklungsplatine

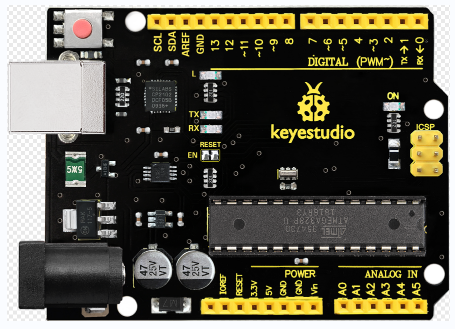

Sie müssen wissen, dass die Keyestudio V4.0 Entwicklungsplatine das Herzstück dieses intelligenten Autos ist.

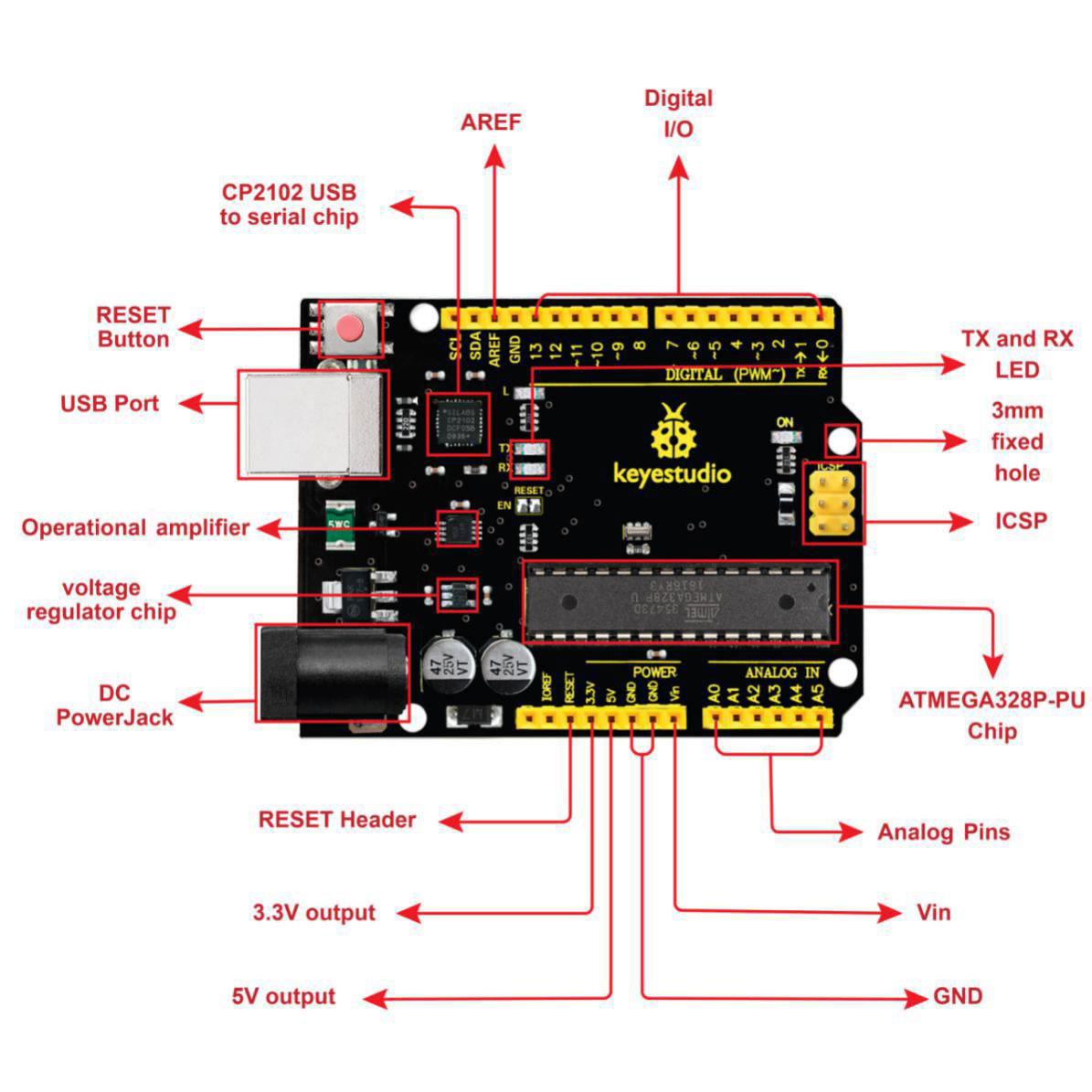

Die Keyestudio V4.0 Entwicklungsplatine basiert auf dem ATmega328P MCU und verwendet einen CP2102 Chip als UART-zu-USB-Konverter.

Sie verfügt über 14 digitale Eingangs-/Ausgangspins (davon 6 als PWM-Ausgänge nutzbar), 6 analoge Eingänge, einen 16 MHz Quarzoszillator, einen USB-Anschluss, eine Strombuchse, 2 ICSP-Header und einen Reset-Knopf.

Wir können sie mit einem USB-Kabel, der externen DC-Strombuchse (DC 7-12V) oder den weiblichen Headern Vin/GND (DC 7-12V) mit Strom versorgen.

Mikrocontroller

ATmega328P-PU

Betriebsspannung

5V

Eingangsspannung (empfohlen)

DC7-12V

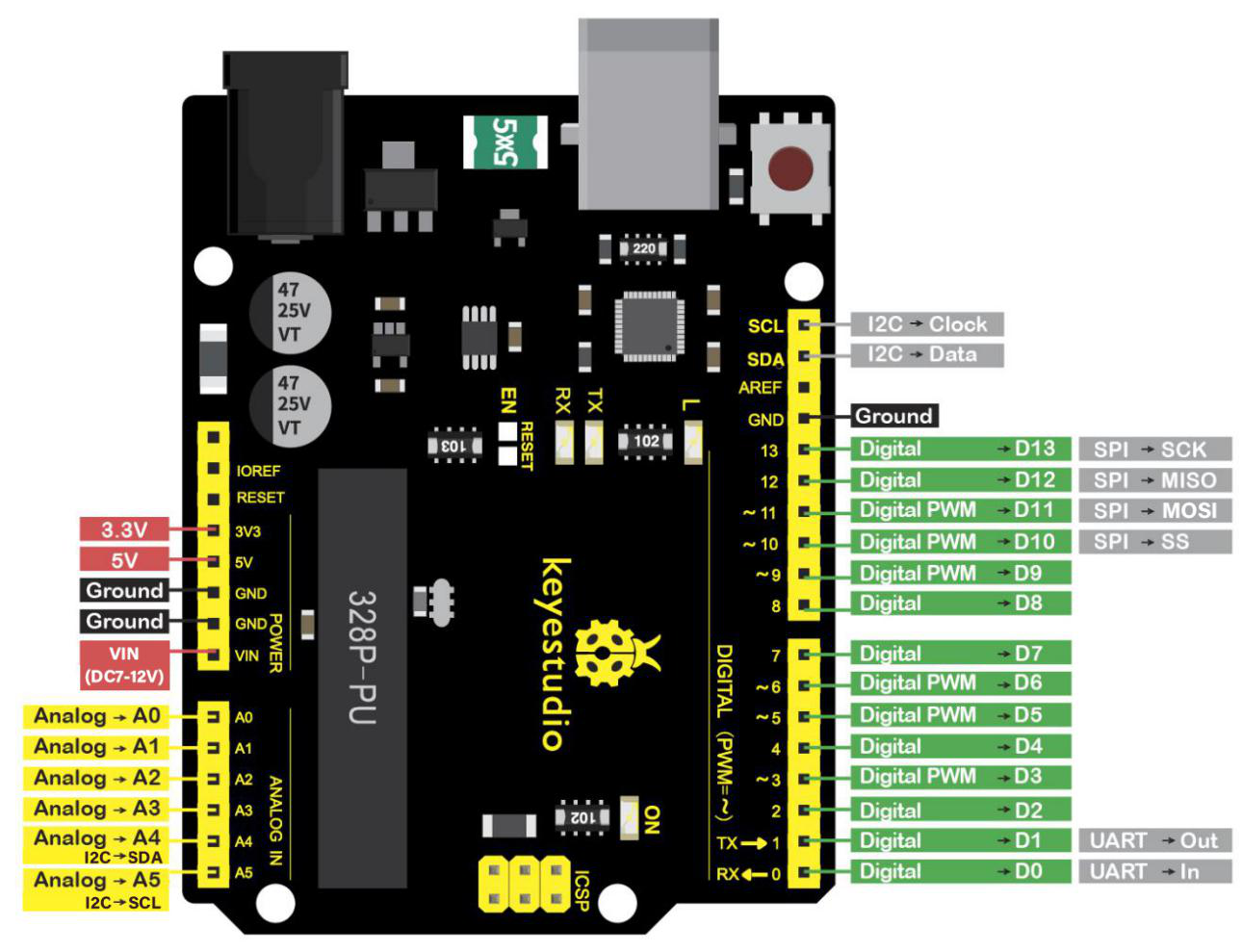

Digitale I/O-Pins

14 (D0-D13) (davon 6 bieten PWM-Ausgang)

PWM Digitale I/O-Pins

6 (D3, D5, D6, D9, D10, D11)

Analoge Eingänge

6 (A0-A5)

DC-Strom pro I/O-Pin

20 mA

DC-Strom für 3.3V-Pin

50 mA

Flash-Speicher

32 KB (ATmega328P-PU), davon 0.5 KB vom Bootloader verwendet

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Taktrate

16 MHz

LED_BUILTIN

D13
