2. Produkt-Setup

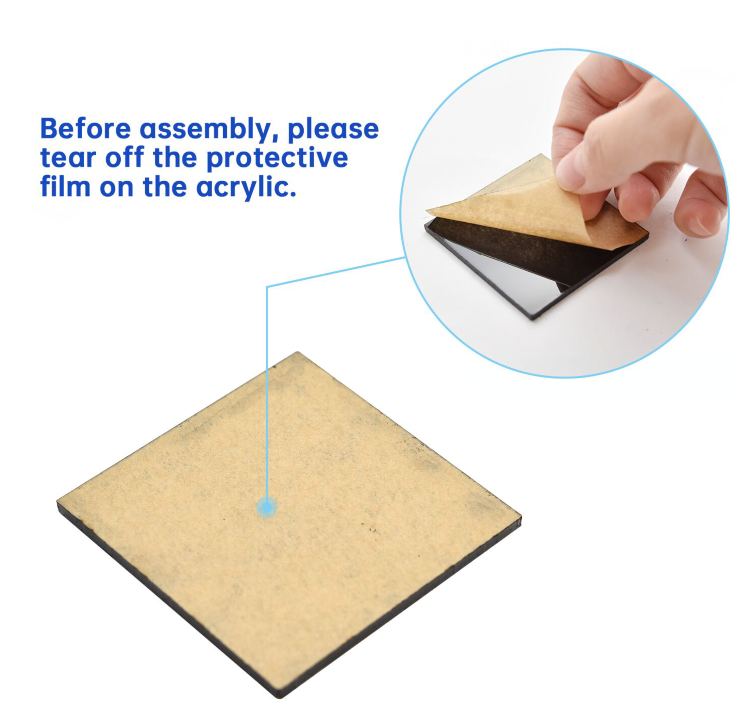

Achtung: Entfernen Sie dünne Folien von den Platinen, bevor Sie diesen Roboter installieren. Beachten Sie, dass der anfängliche Winkel des Servos während der Installation eingestellt werden muss.

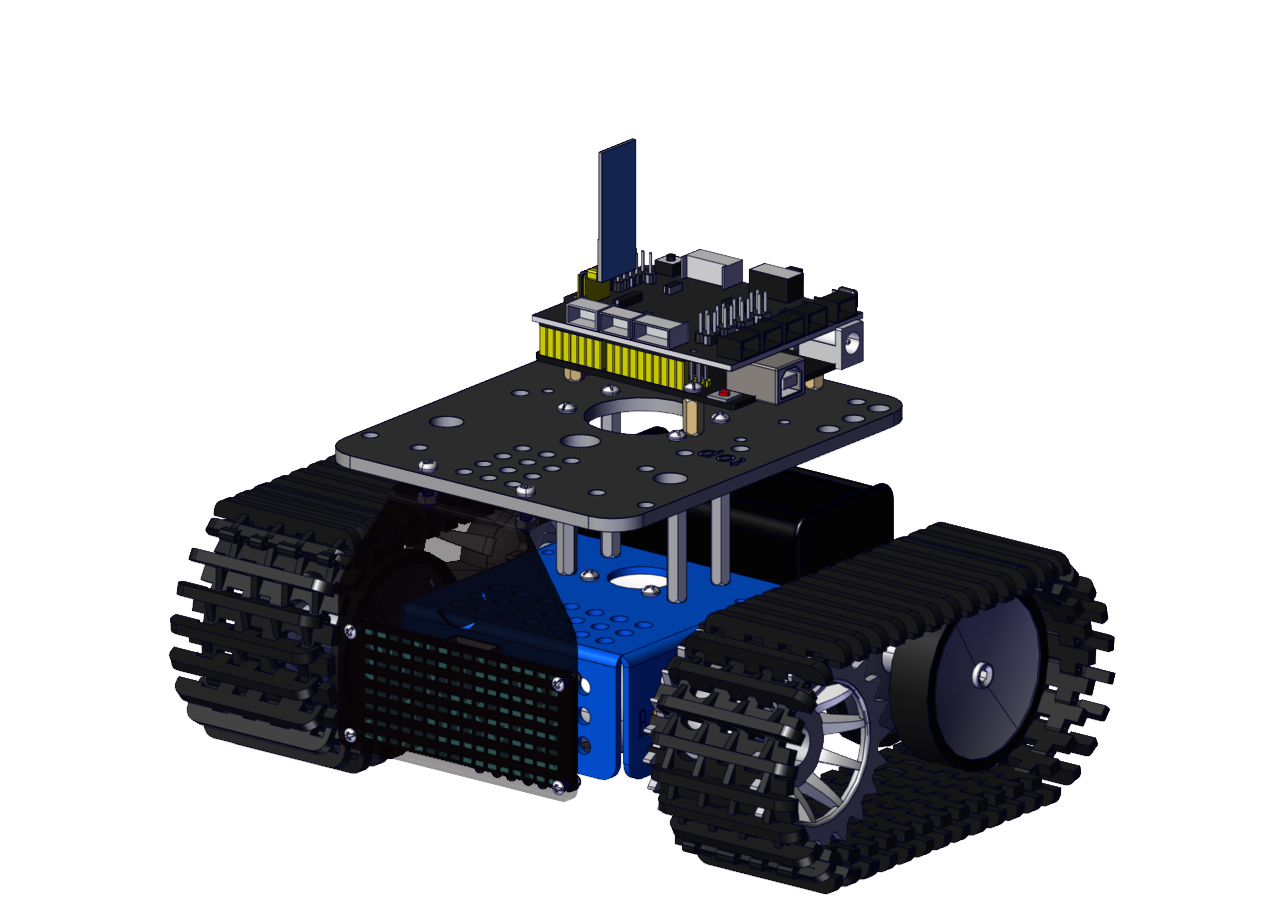

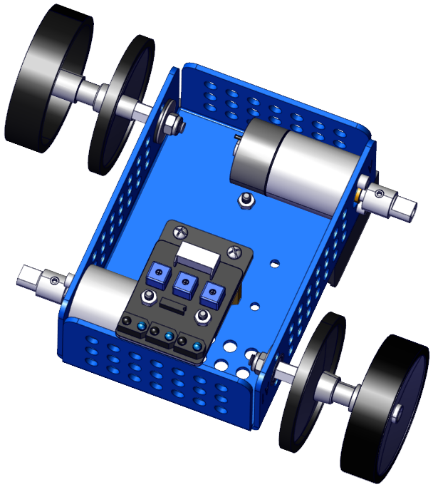

Schritt 1

Benötigte Werkzeuge:

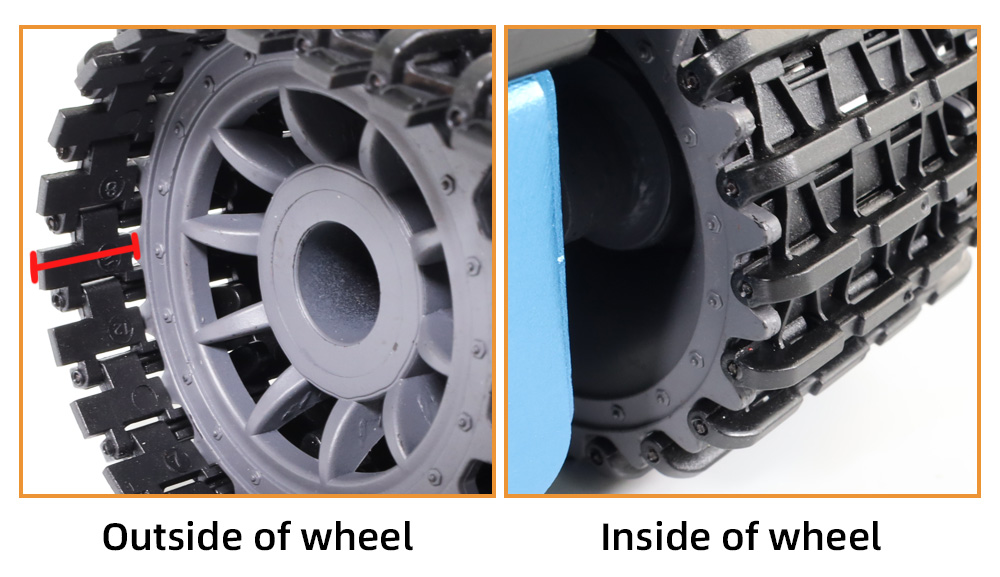

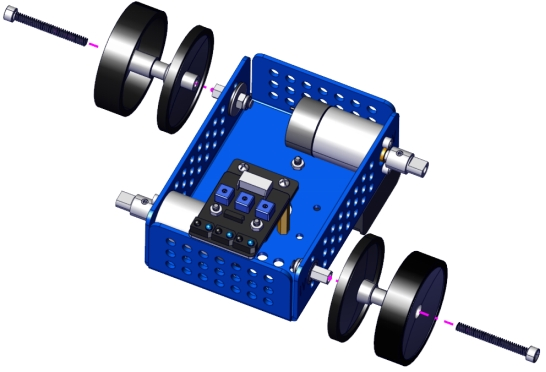

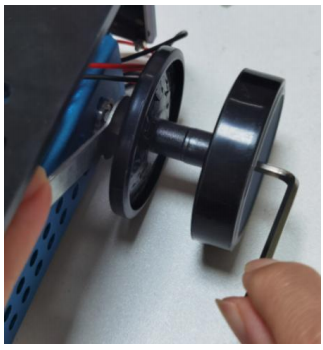

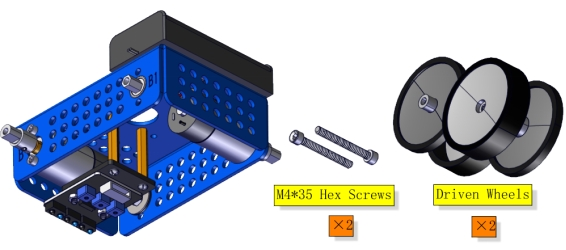

Hinweis: Achten Sie auf die Einbaurichtung der Räder. Die dicke Seite sollte außen sein.

Schritt 2

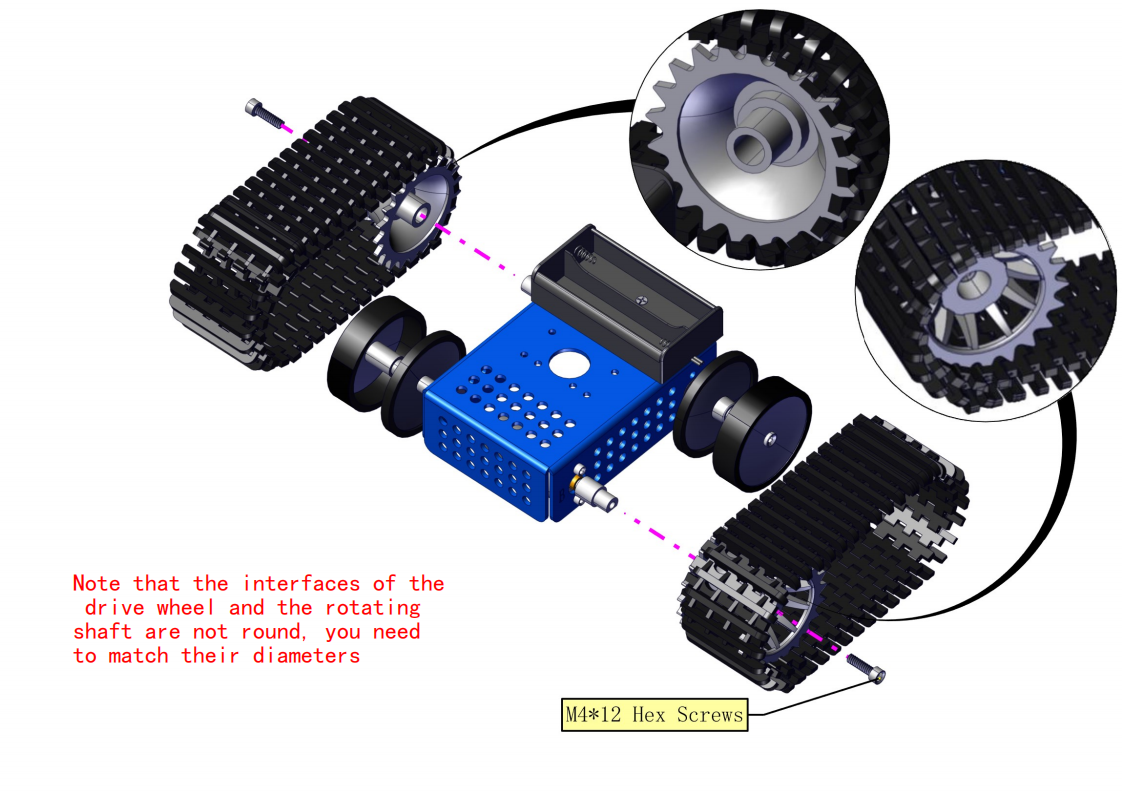

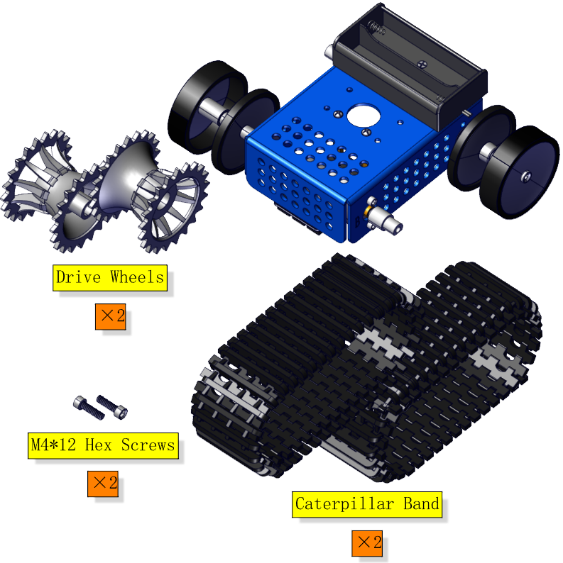

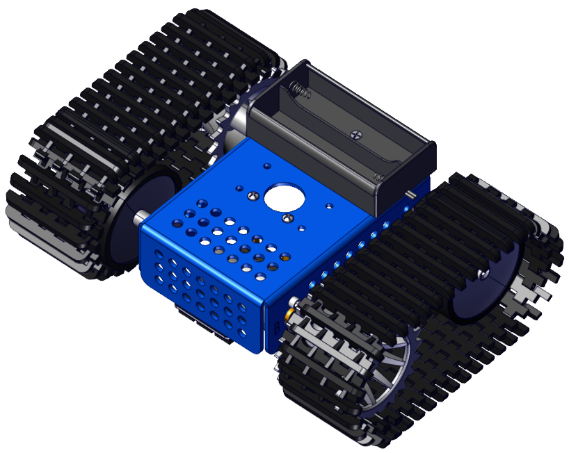

Die Räder und Ketten müssen installiert werden. Montieren Sie sie dann gleichzeitig am Fahrzeugkörper. Andernfalls können die Ketten nicht installiert werden.

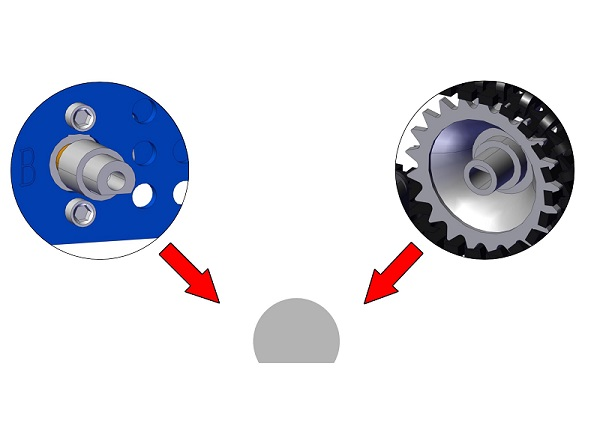

Hinweis: Achten Sie darauf, wo die Räder an den Ketten montiert werden.

Schritt 3

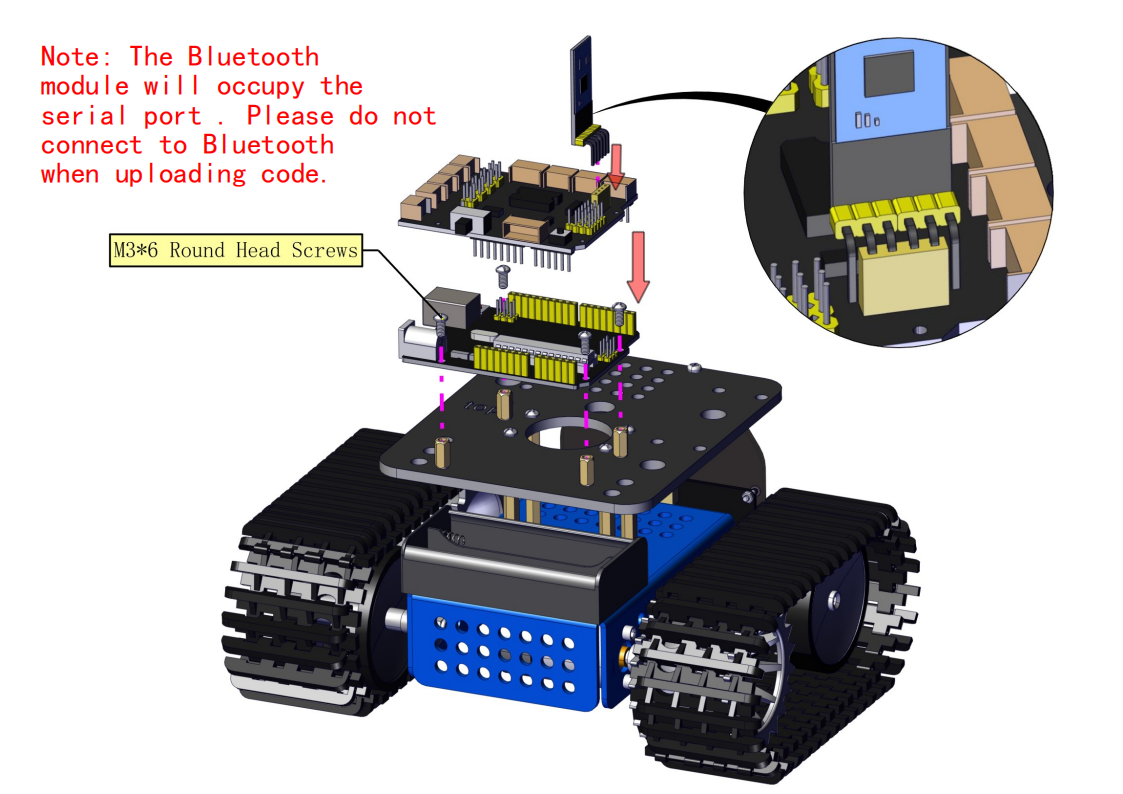

Hinweis: Bitte zuerst verkabeln.

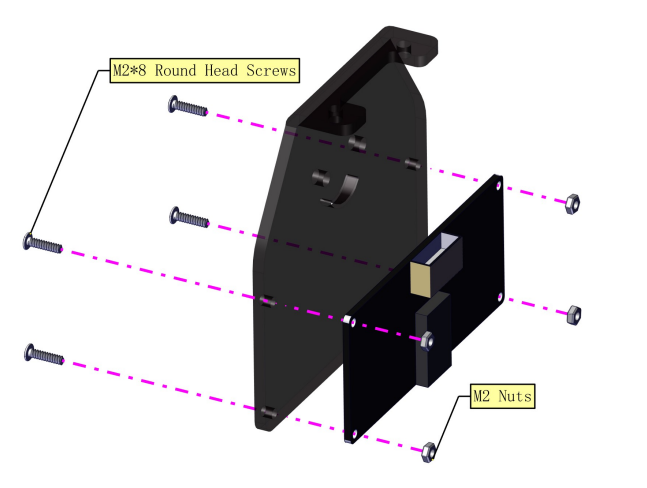

Schritt 4

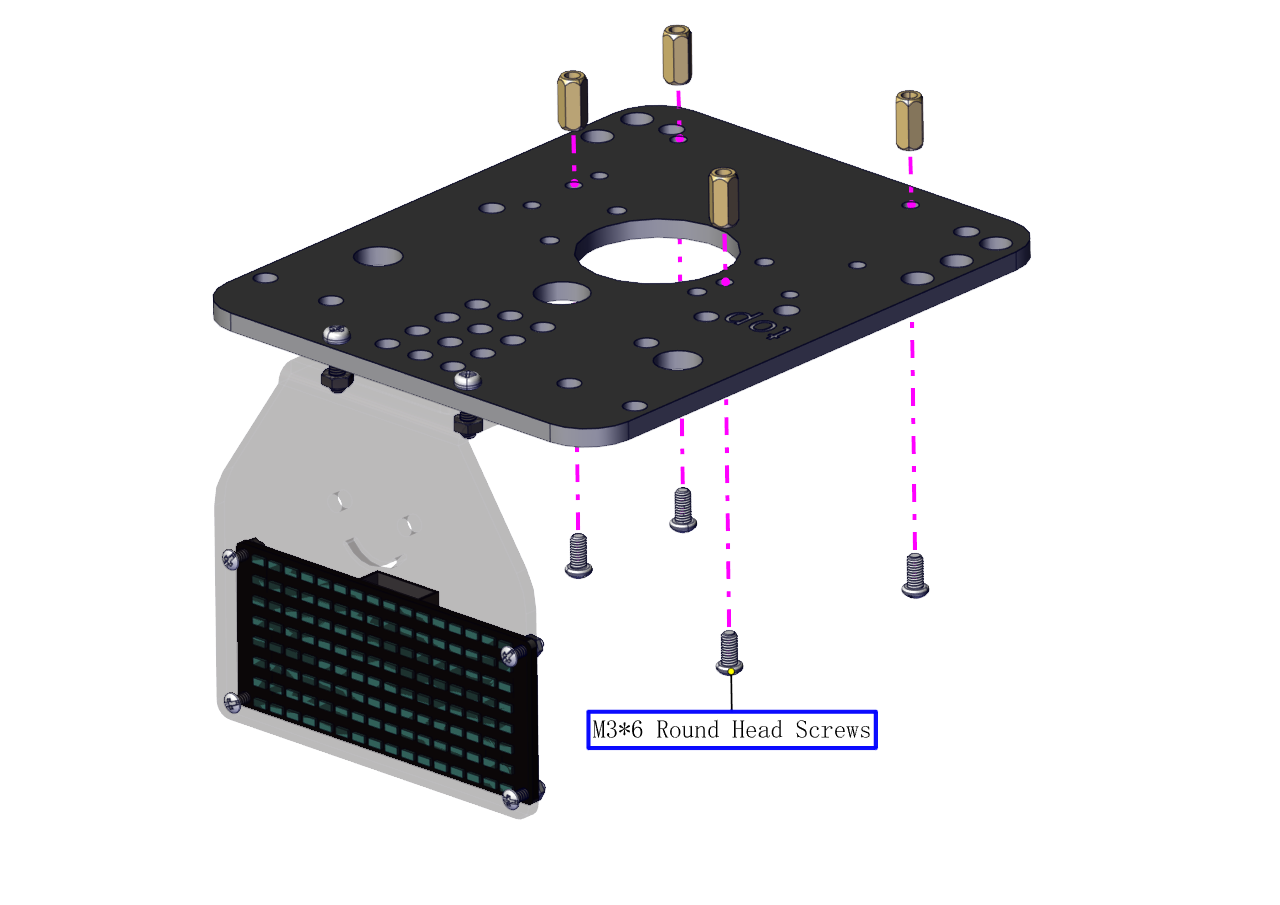

Schritt 5

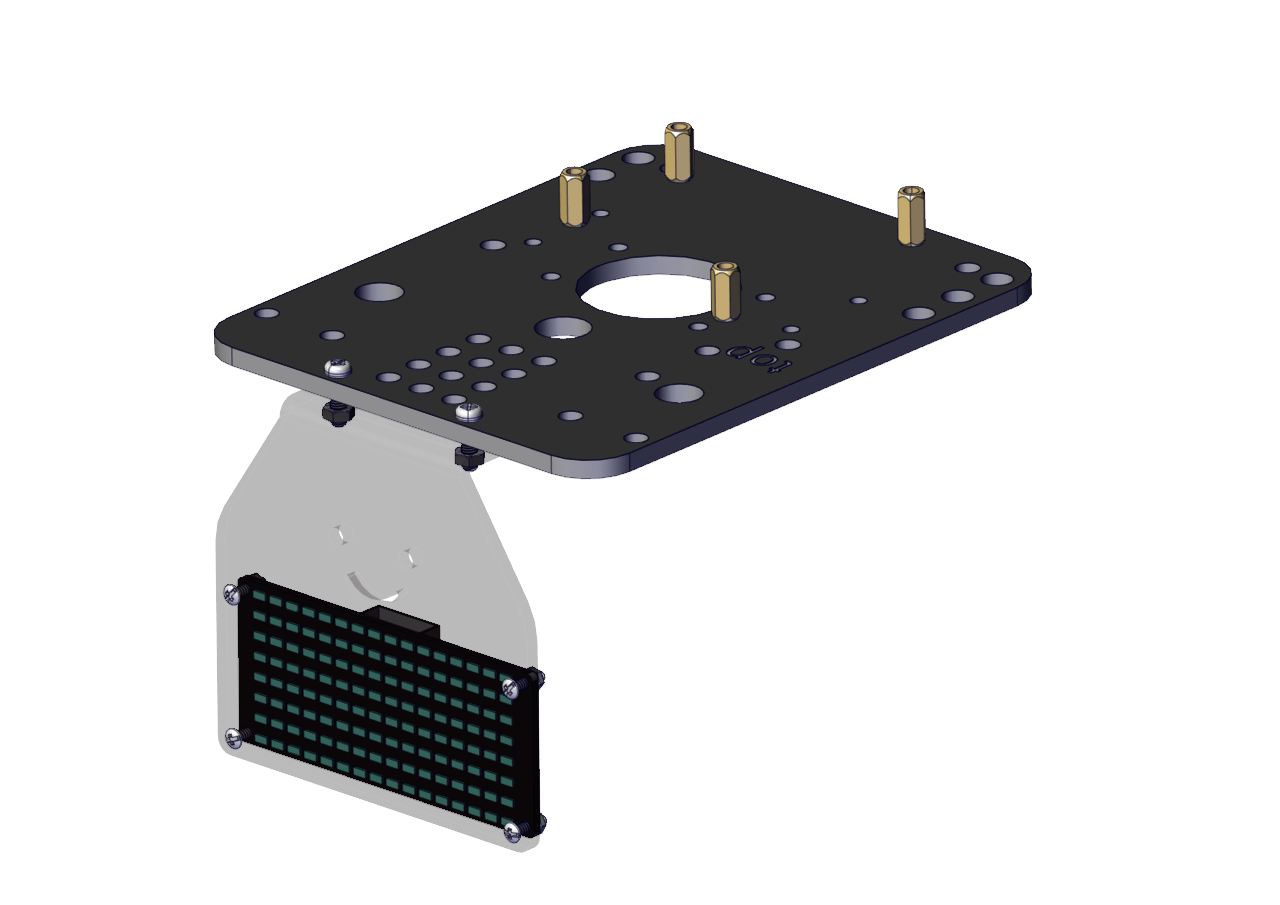

Schritt 6

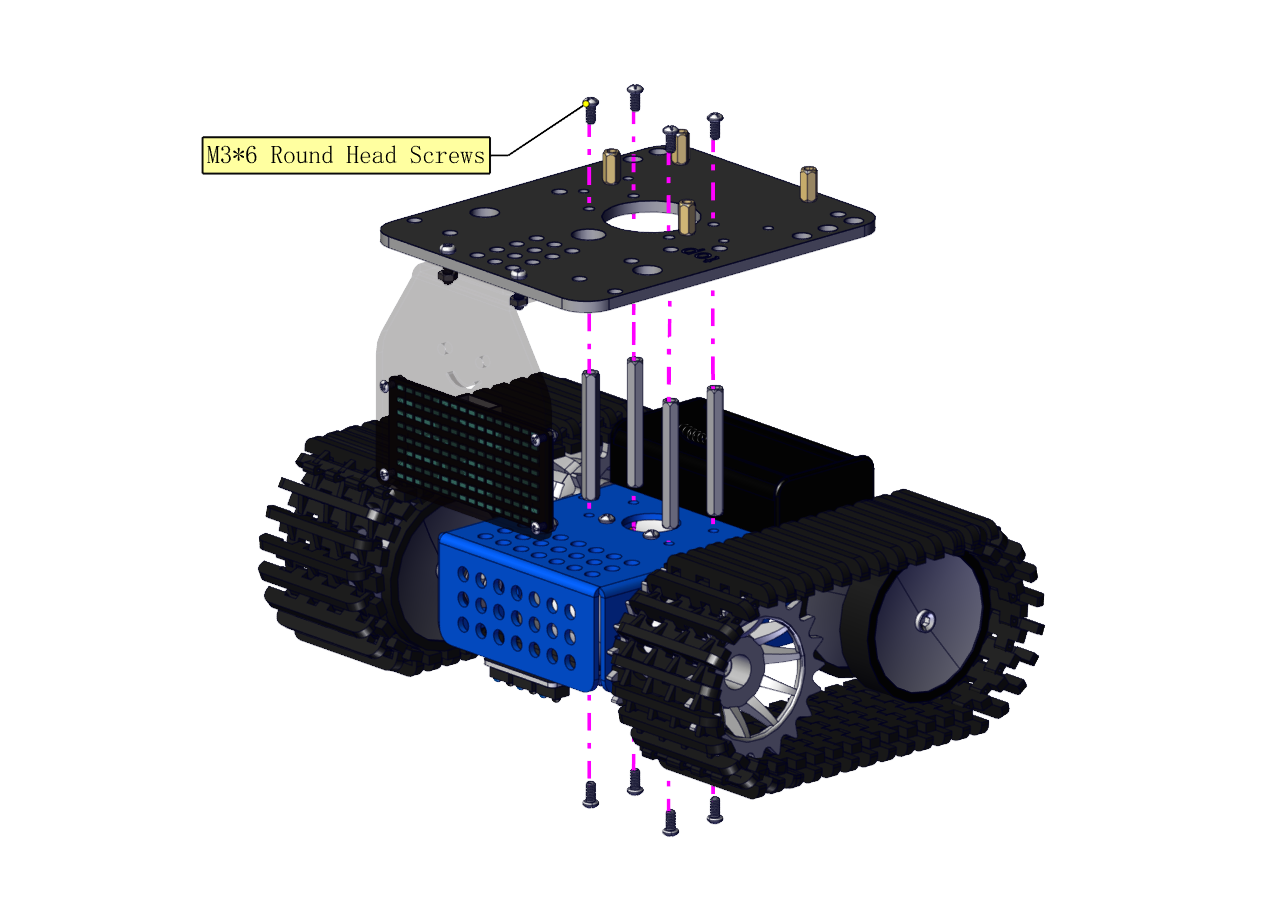

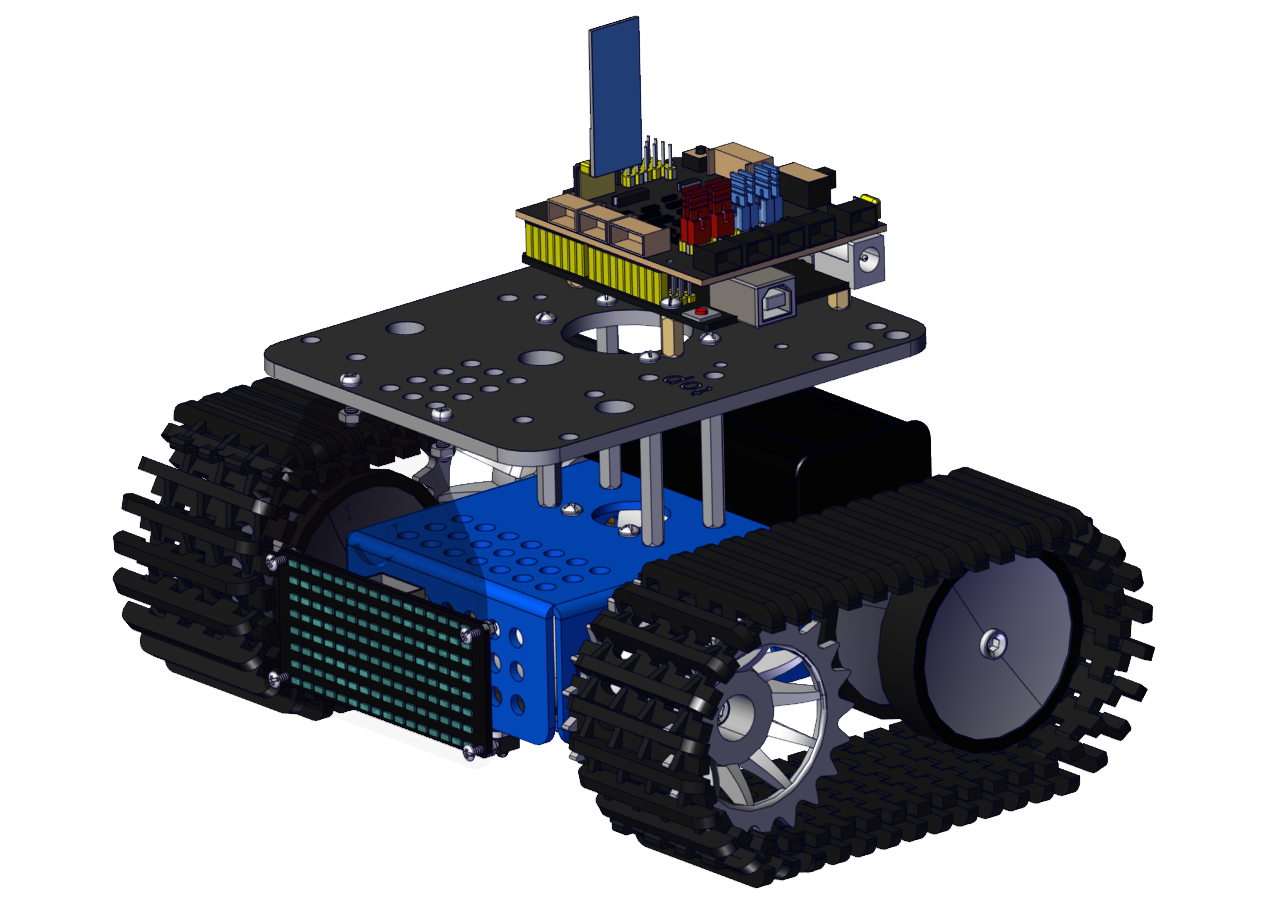

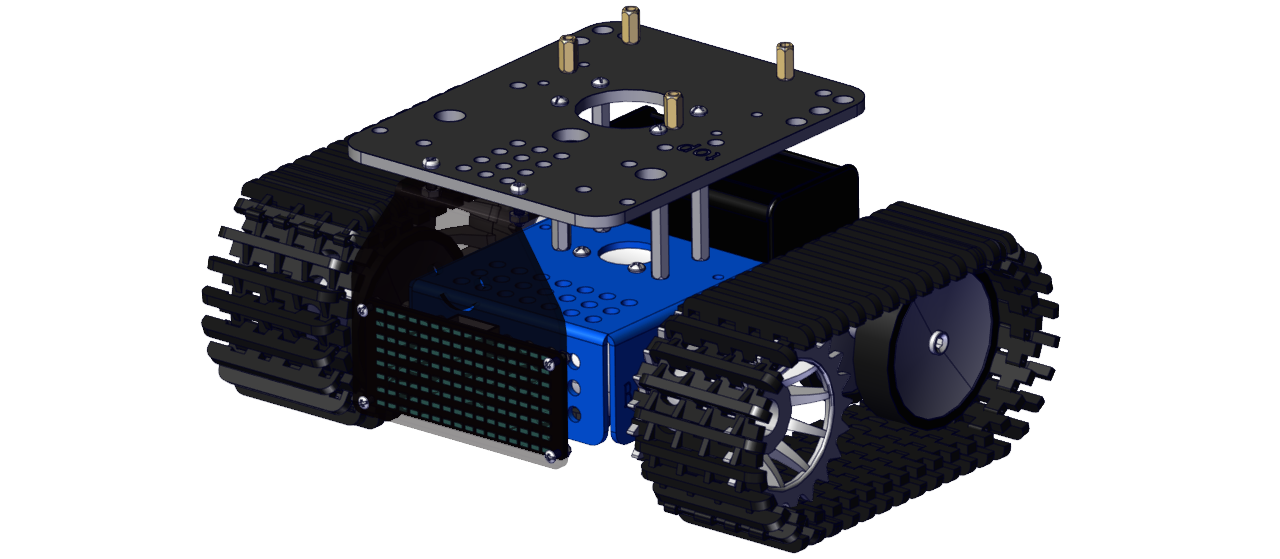

Schritt 7

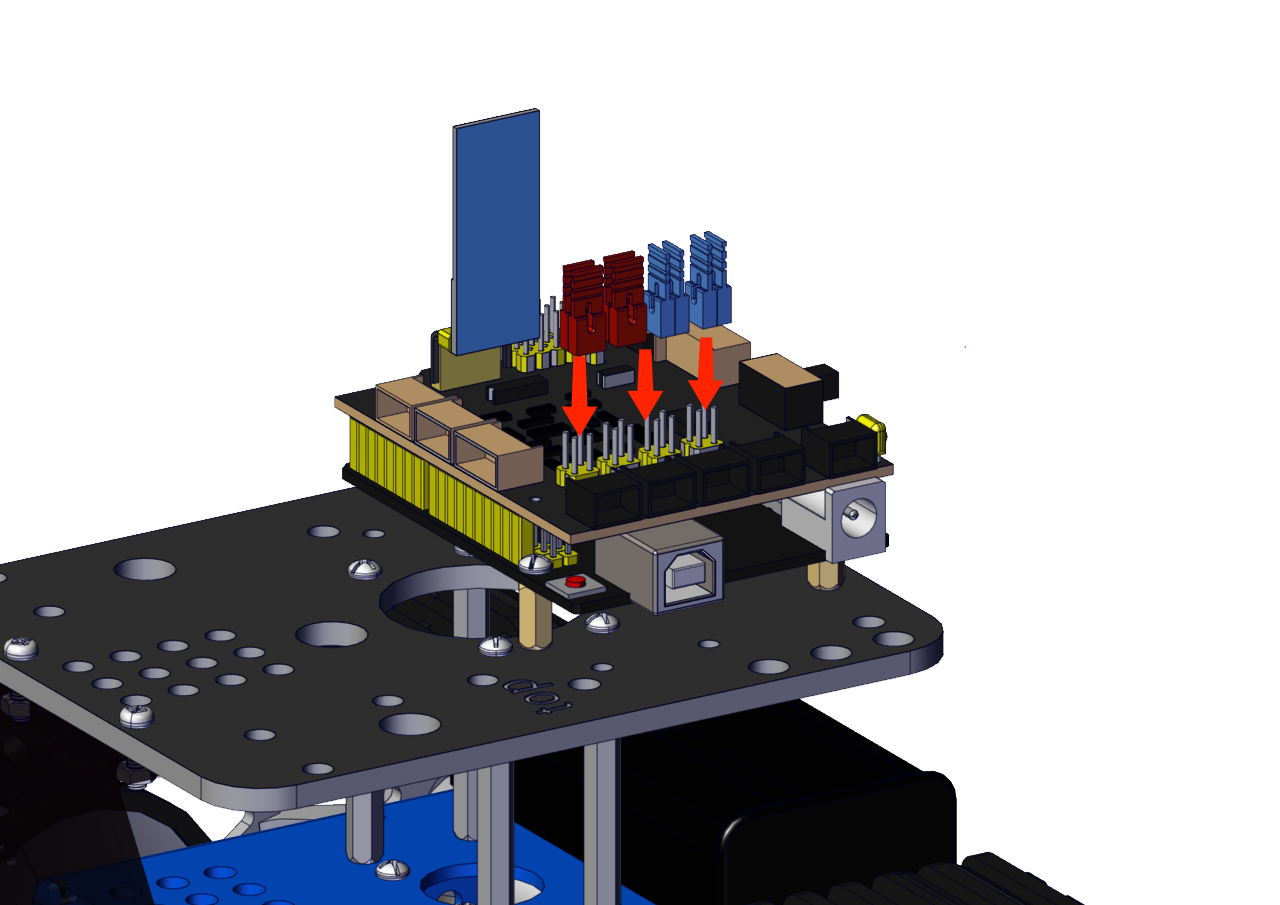

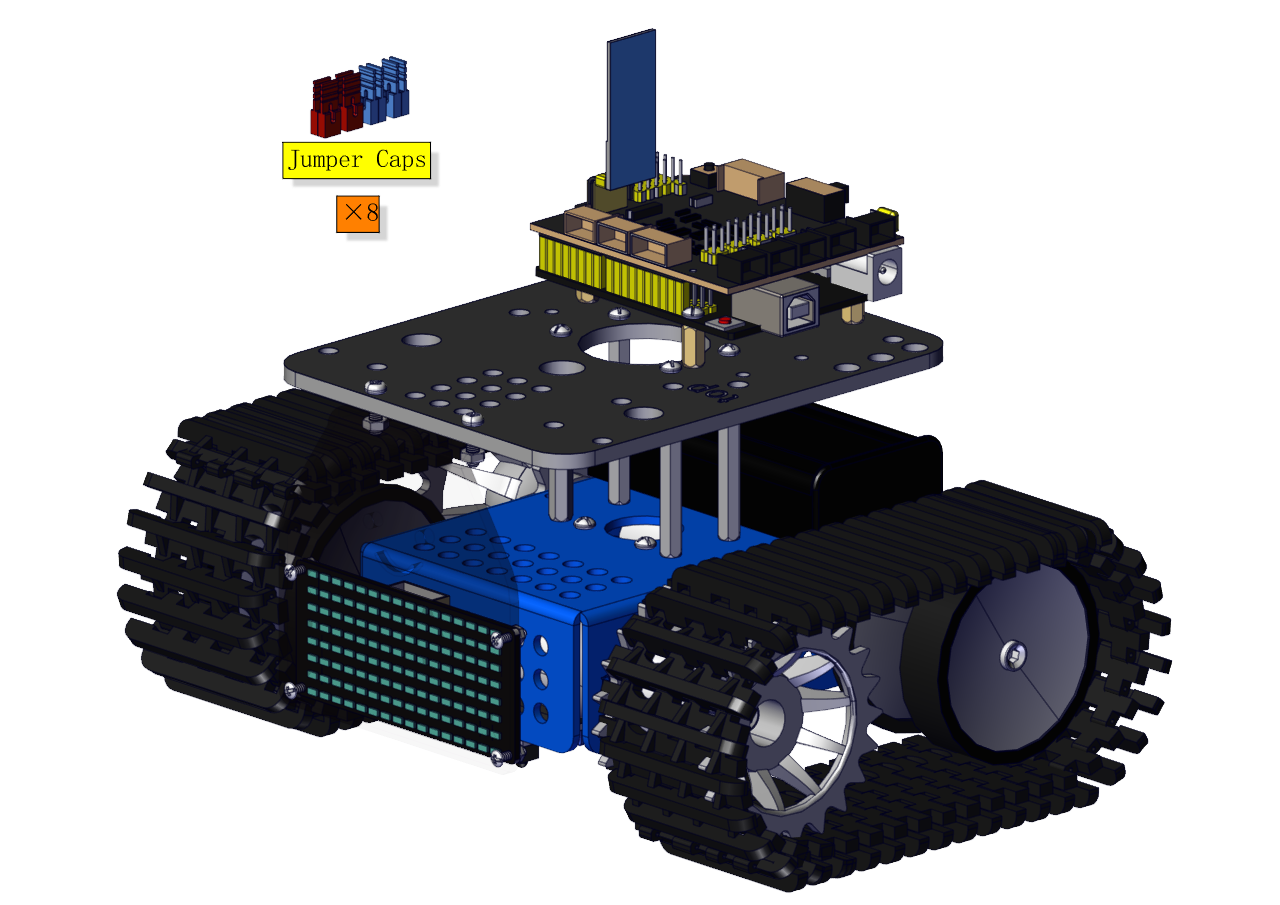

Hinweis: Achten Sie auf die Richtung der Jumper-Kappen.

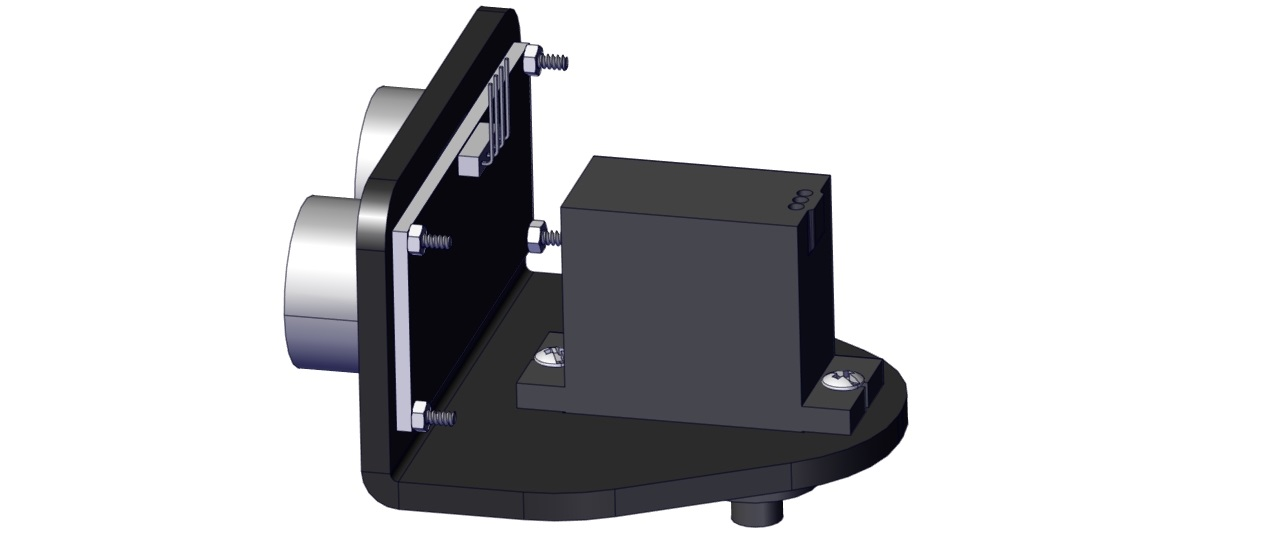

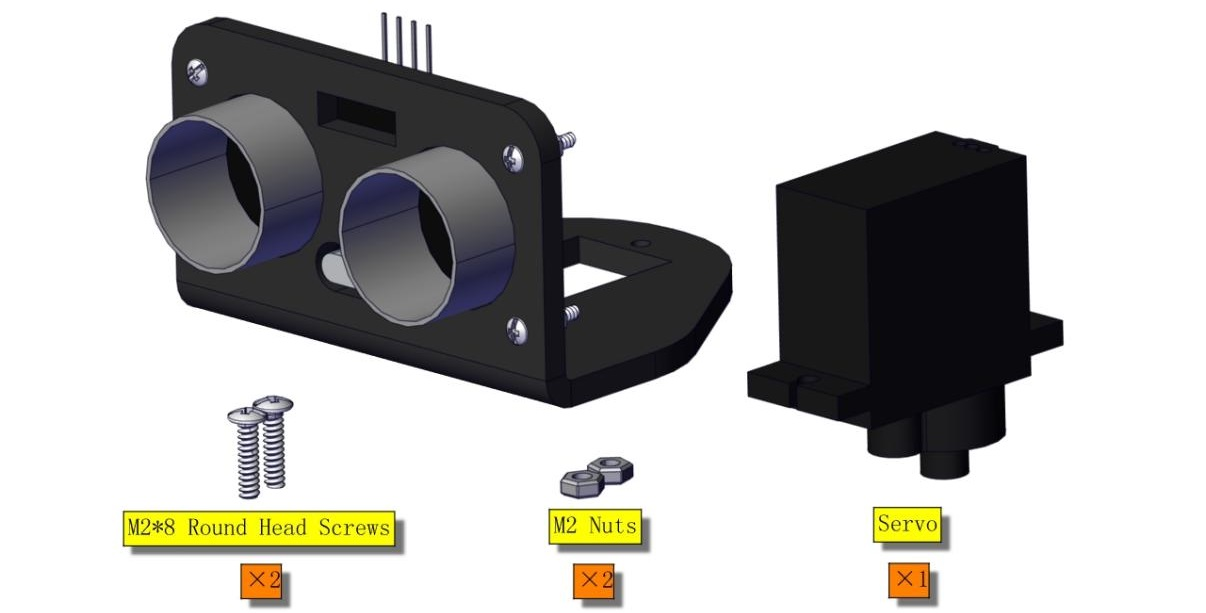

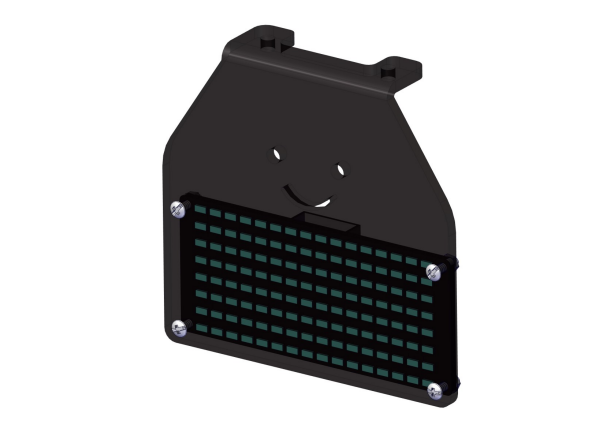

Schritt 8

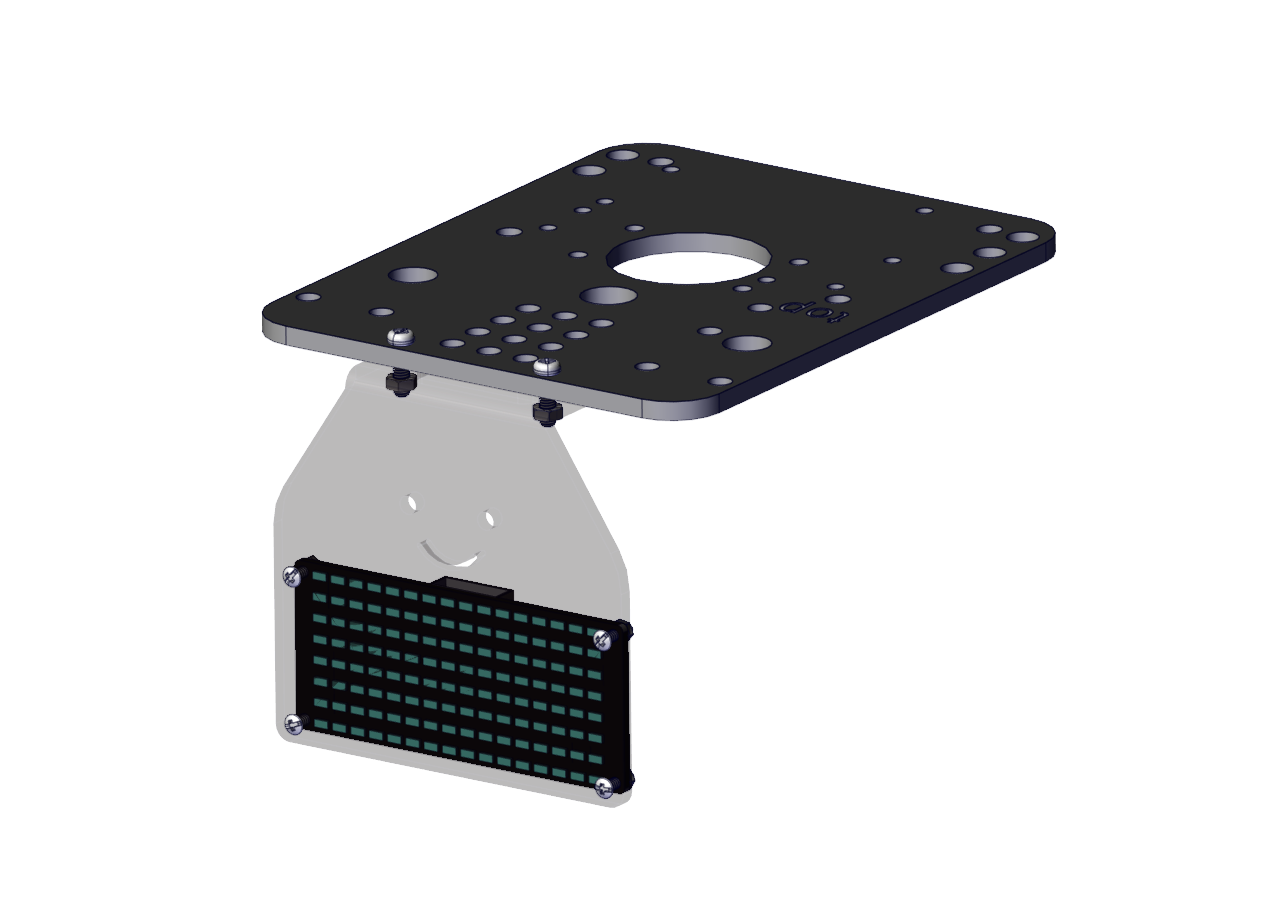

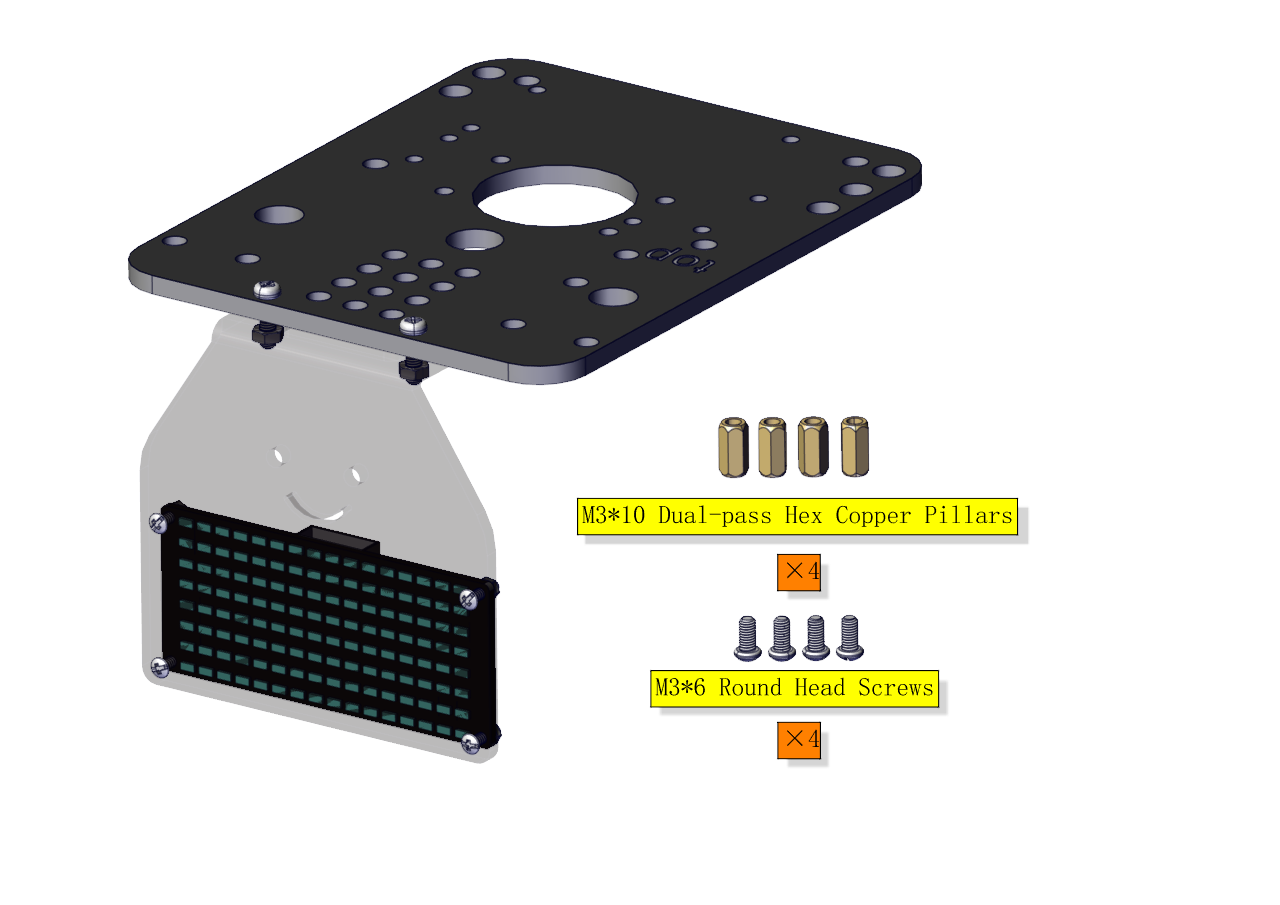

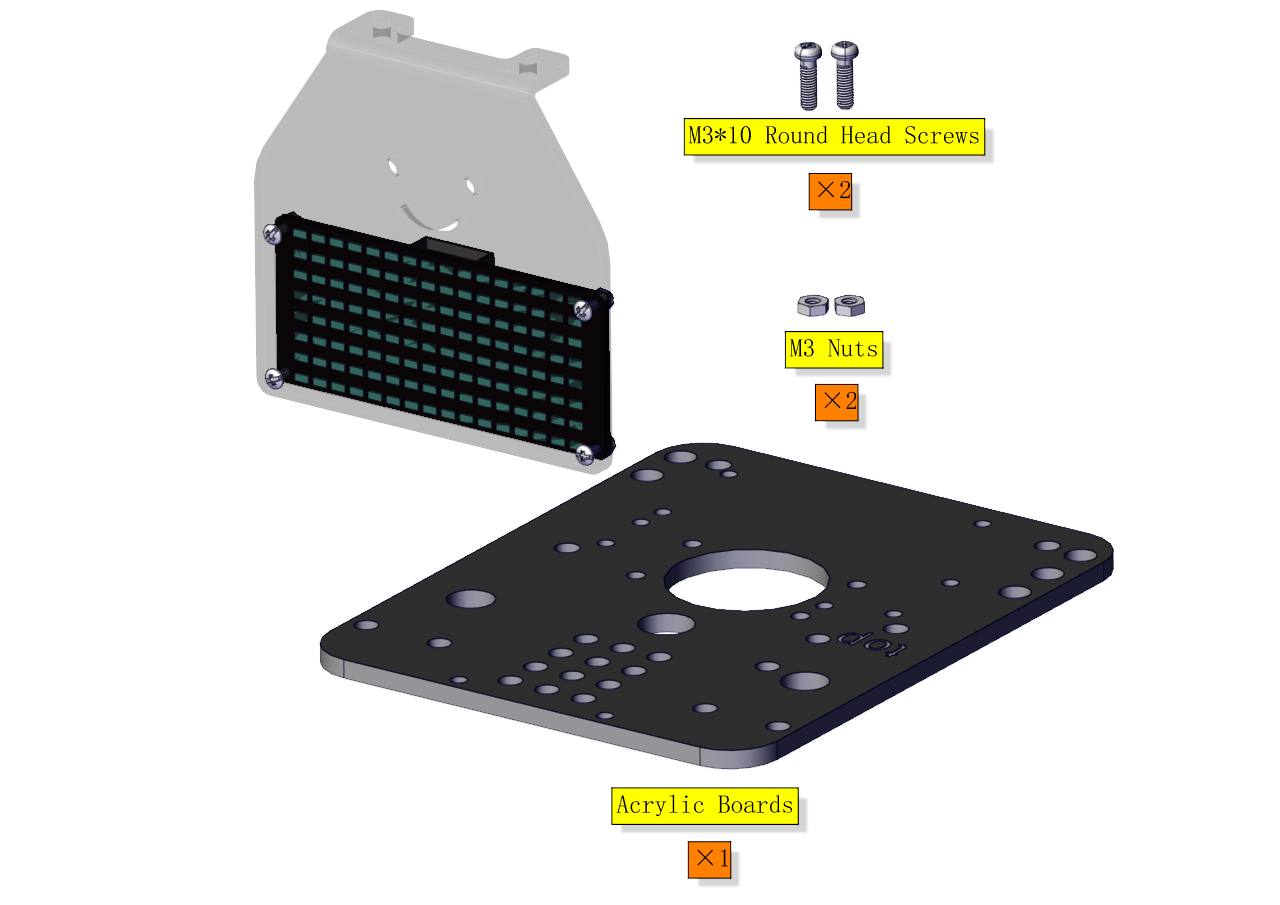

Schritt 9

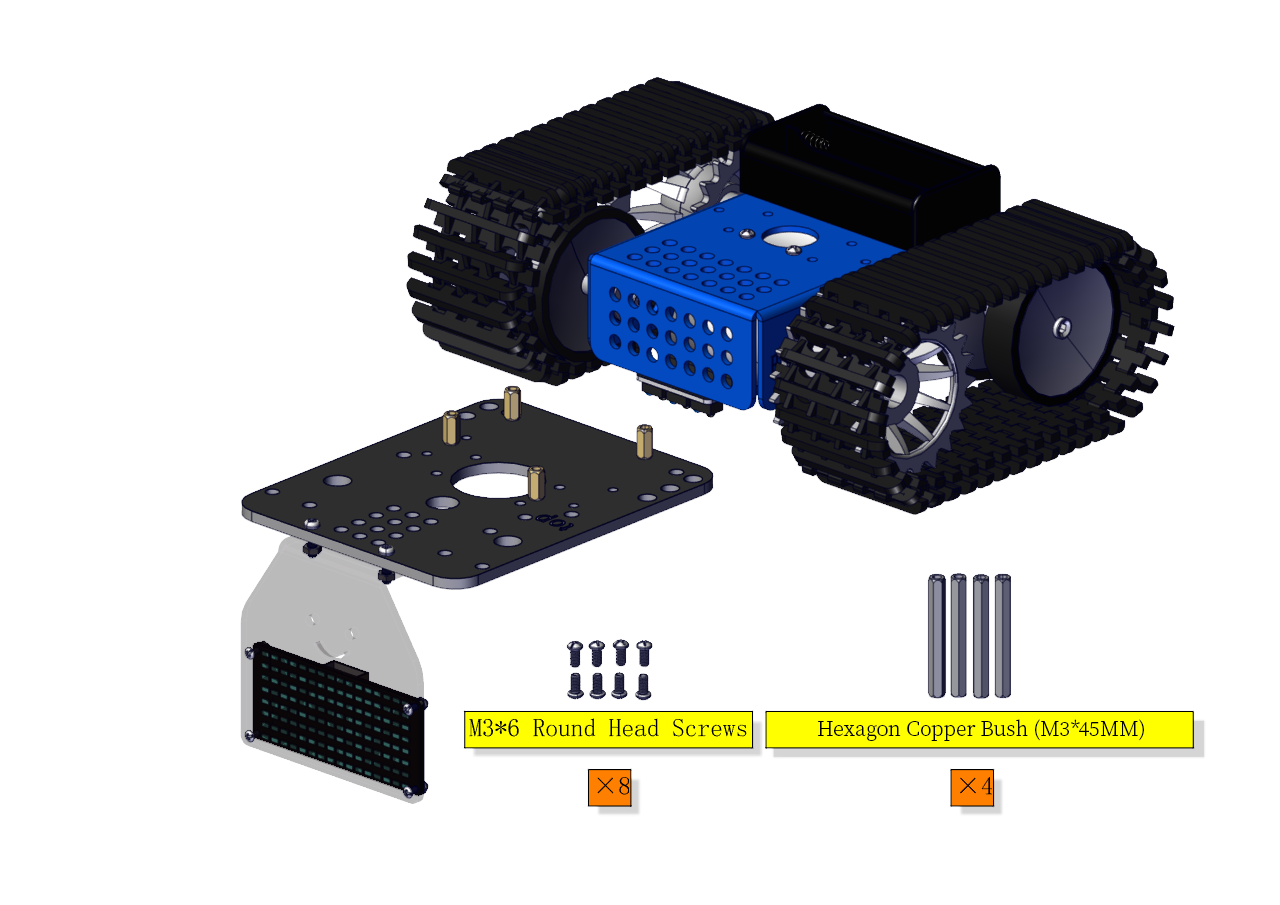

Schritt 10

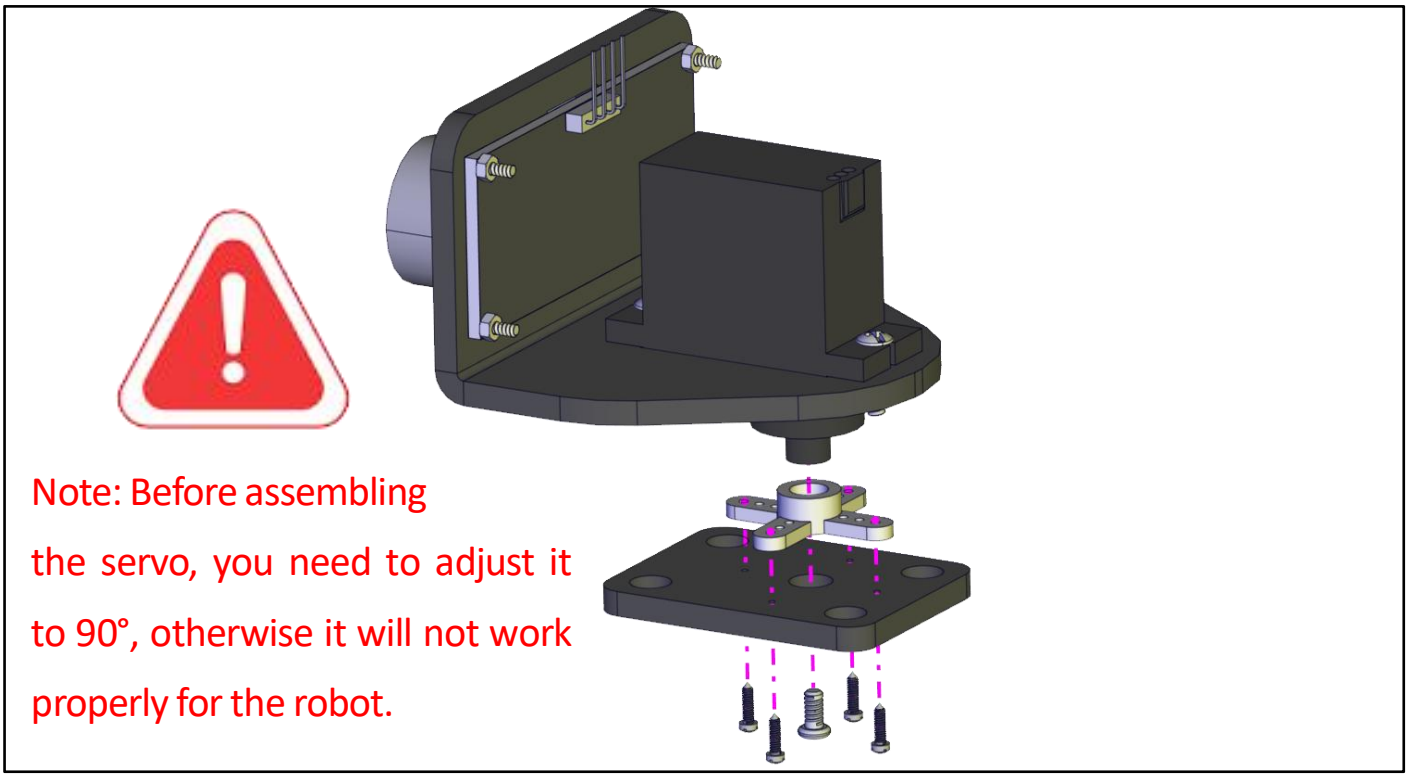

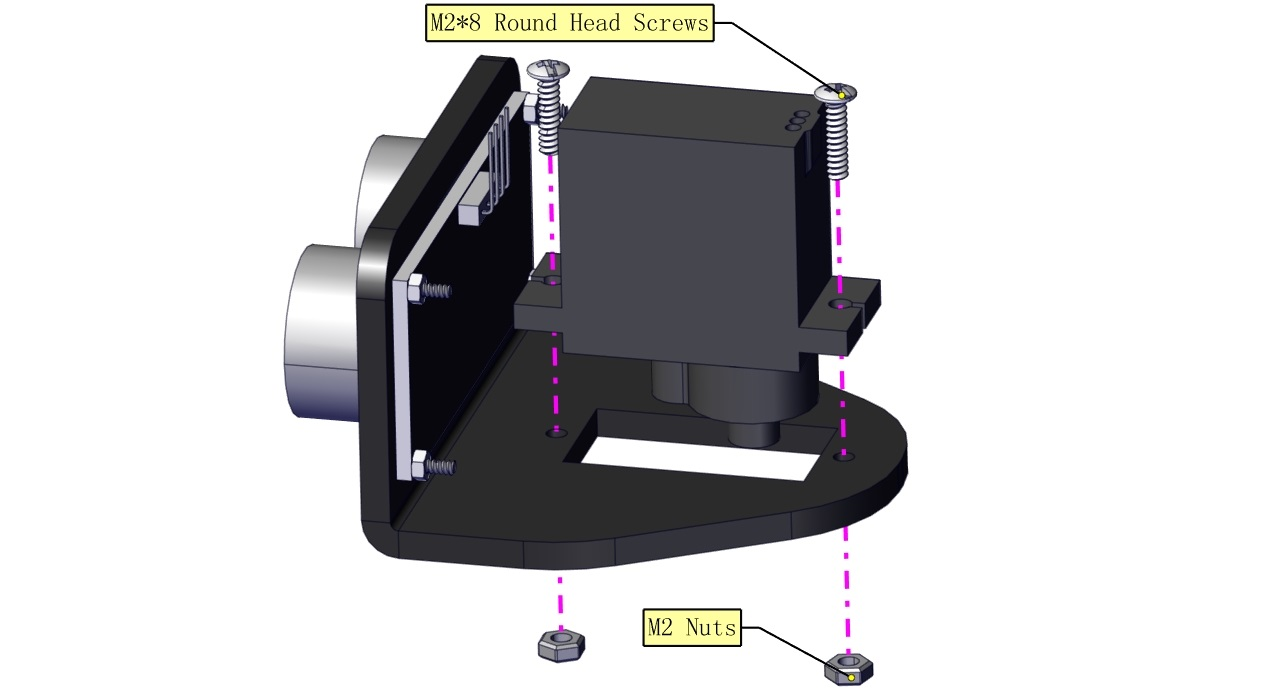

(Der Winkel des Servos muss eingestellt werden)

Stellen Sie den Winkel des Servos auf 90° ein

Um den Code des Servos anzupassen, wählen Sie bitte den entsprechenden Code gemäß dem Kurs aus.

1.Arduino: Laden Sie die Codedatei herunter: Arduino

2.Kidsblock: Laden Sie die Codedatei herunter: Kidsblock

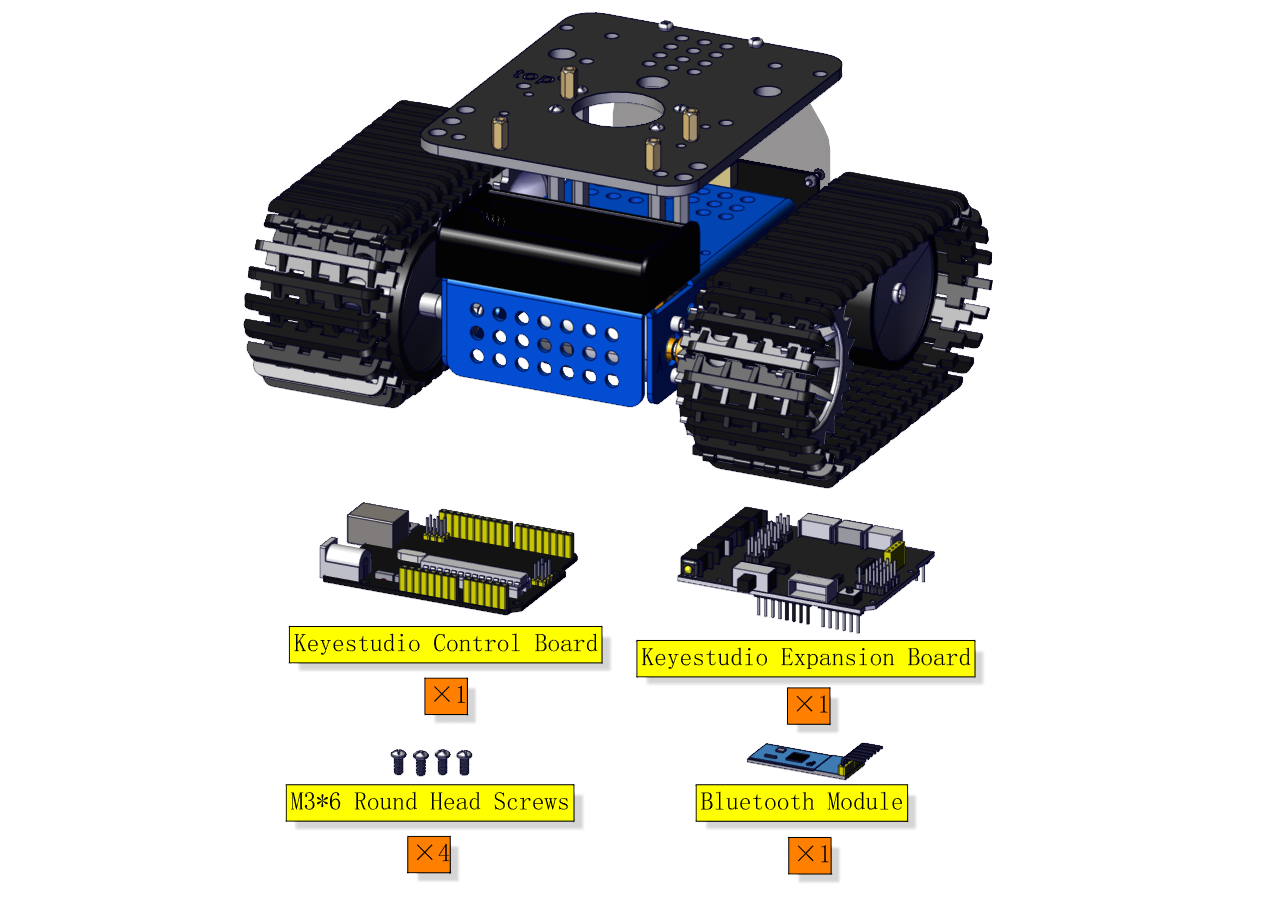

Nach der Initialisierung des Servowinkels installieren Sie das Bluetooth-Modul.

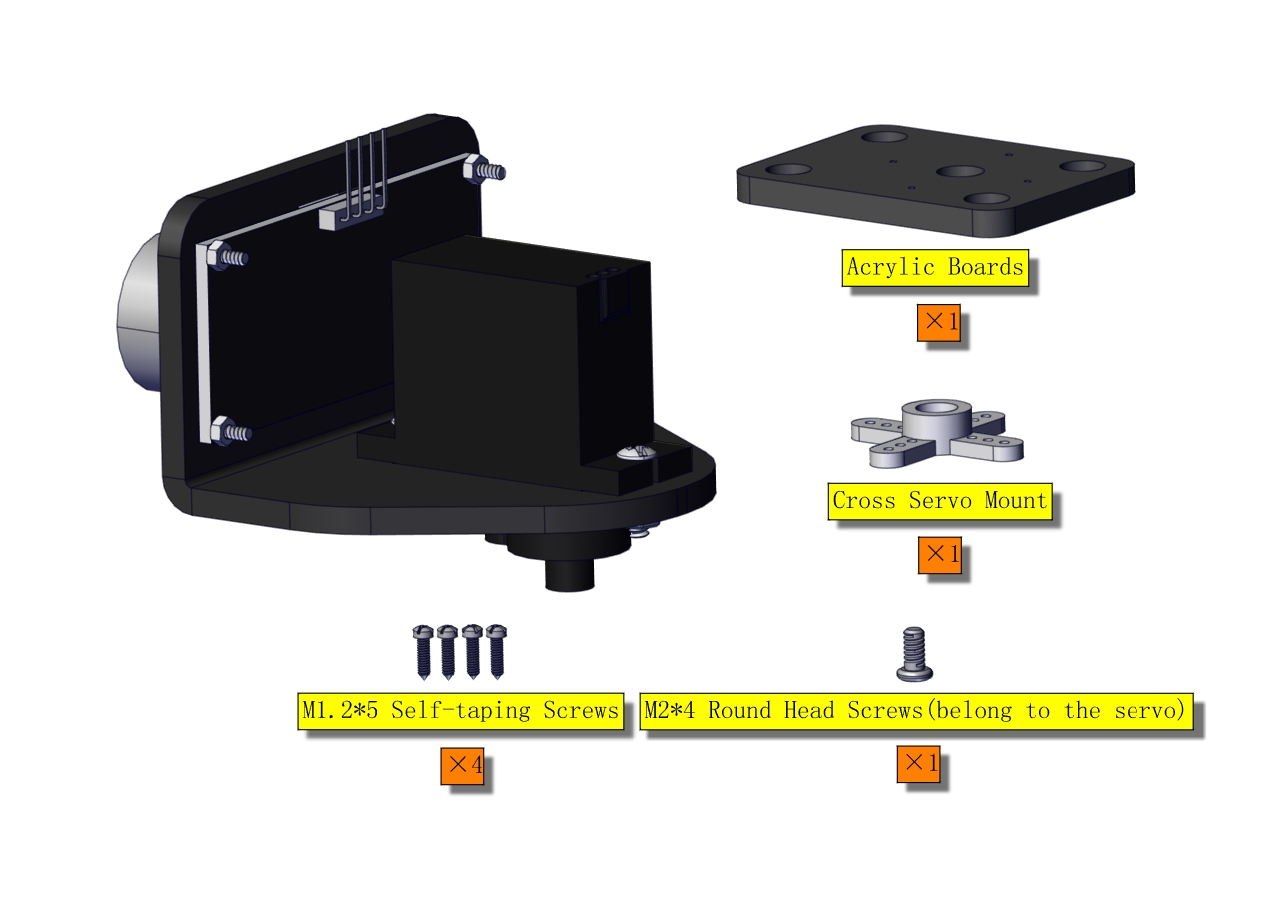

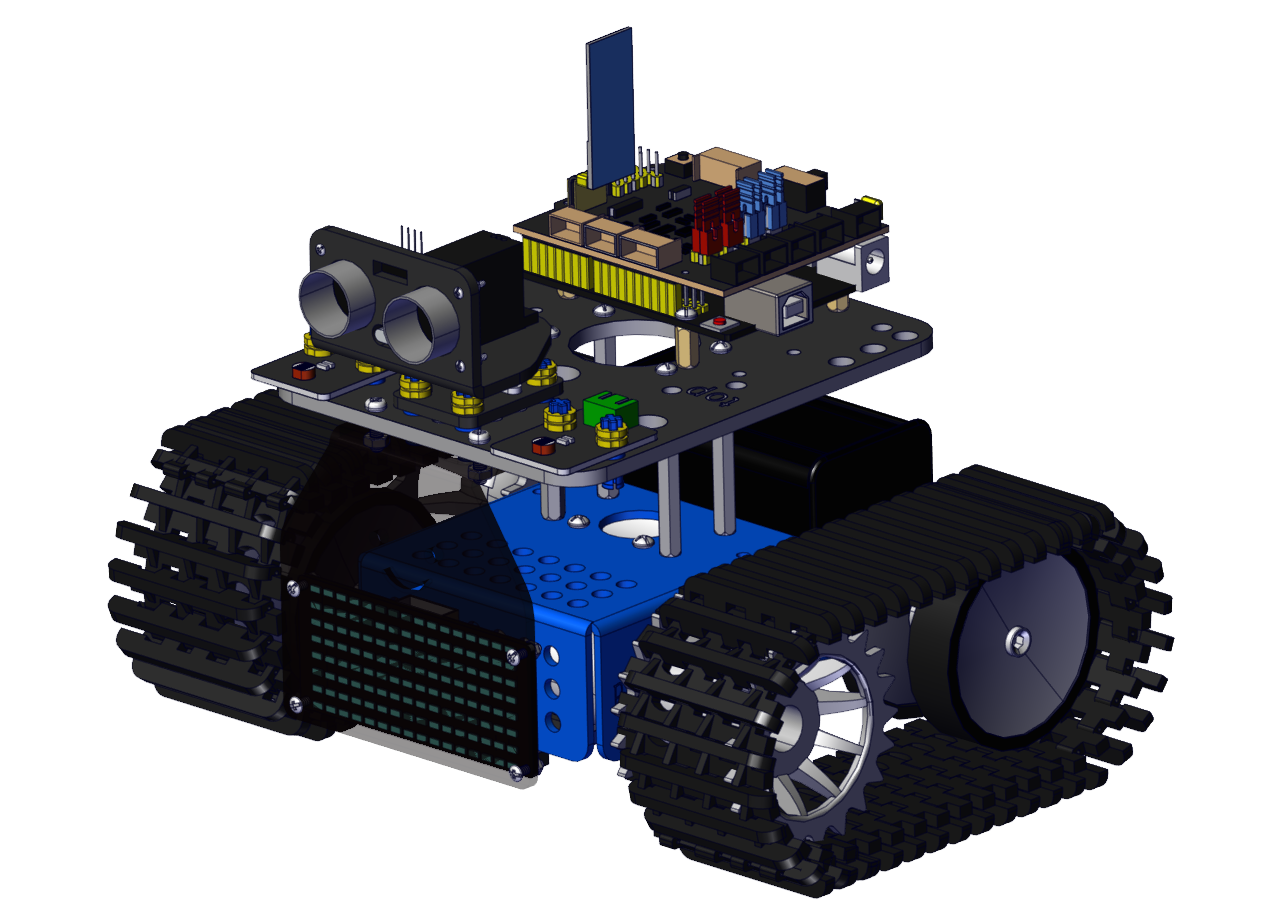

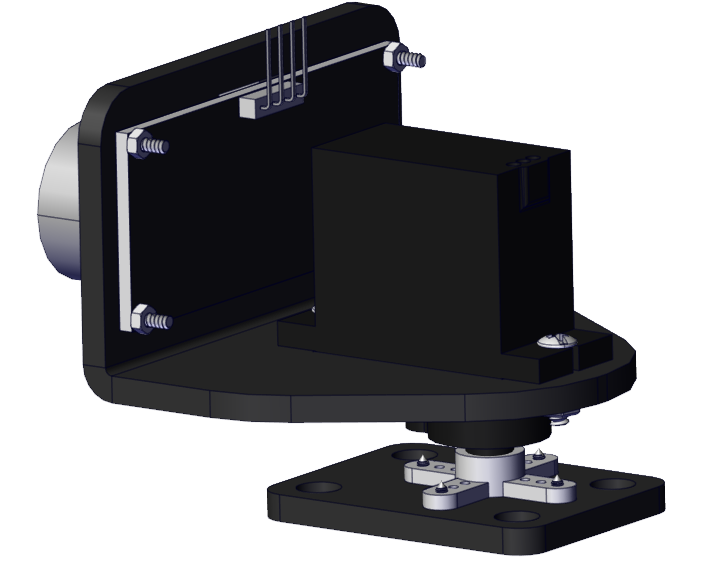

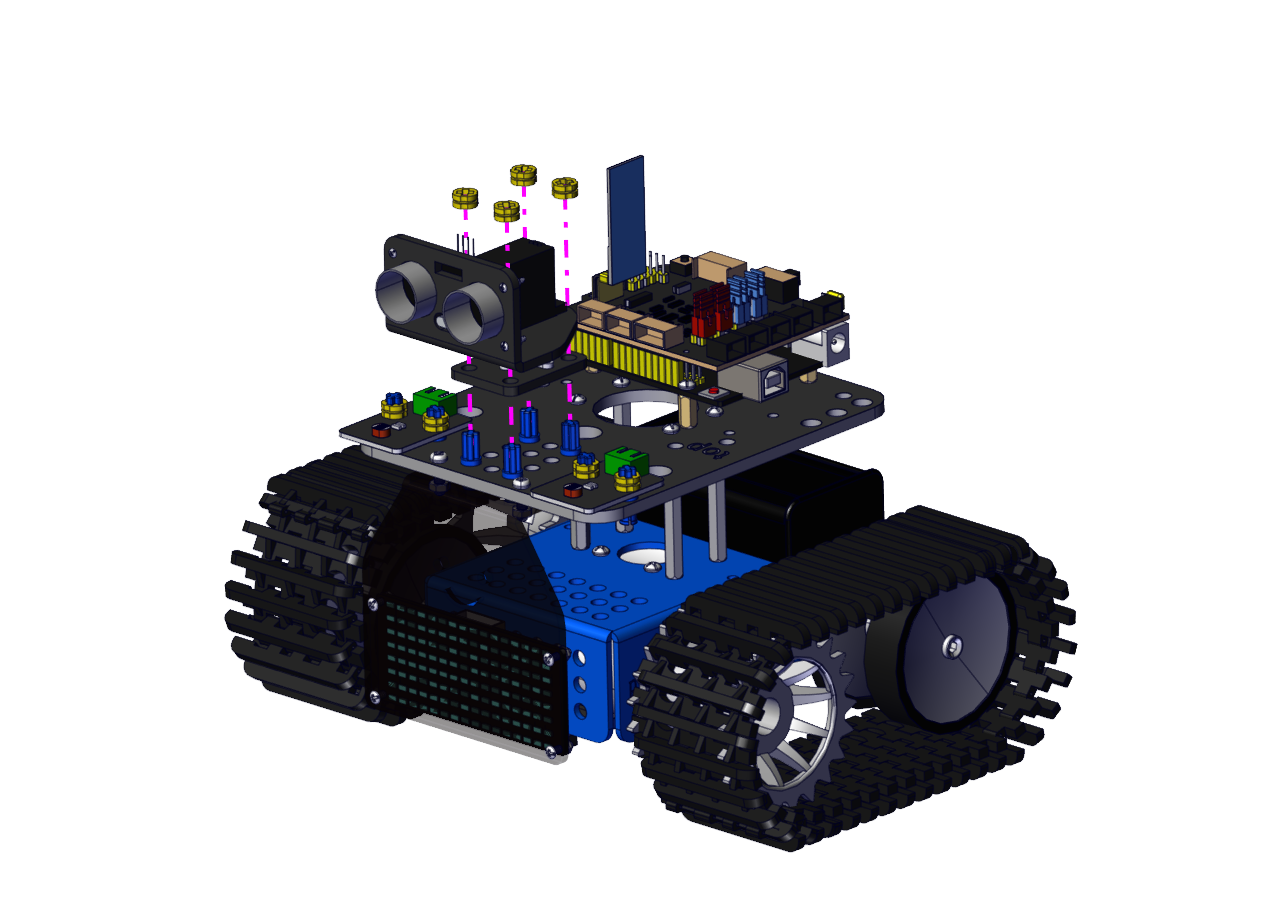

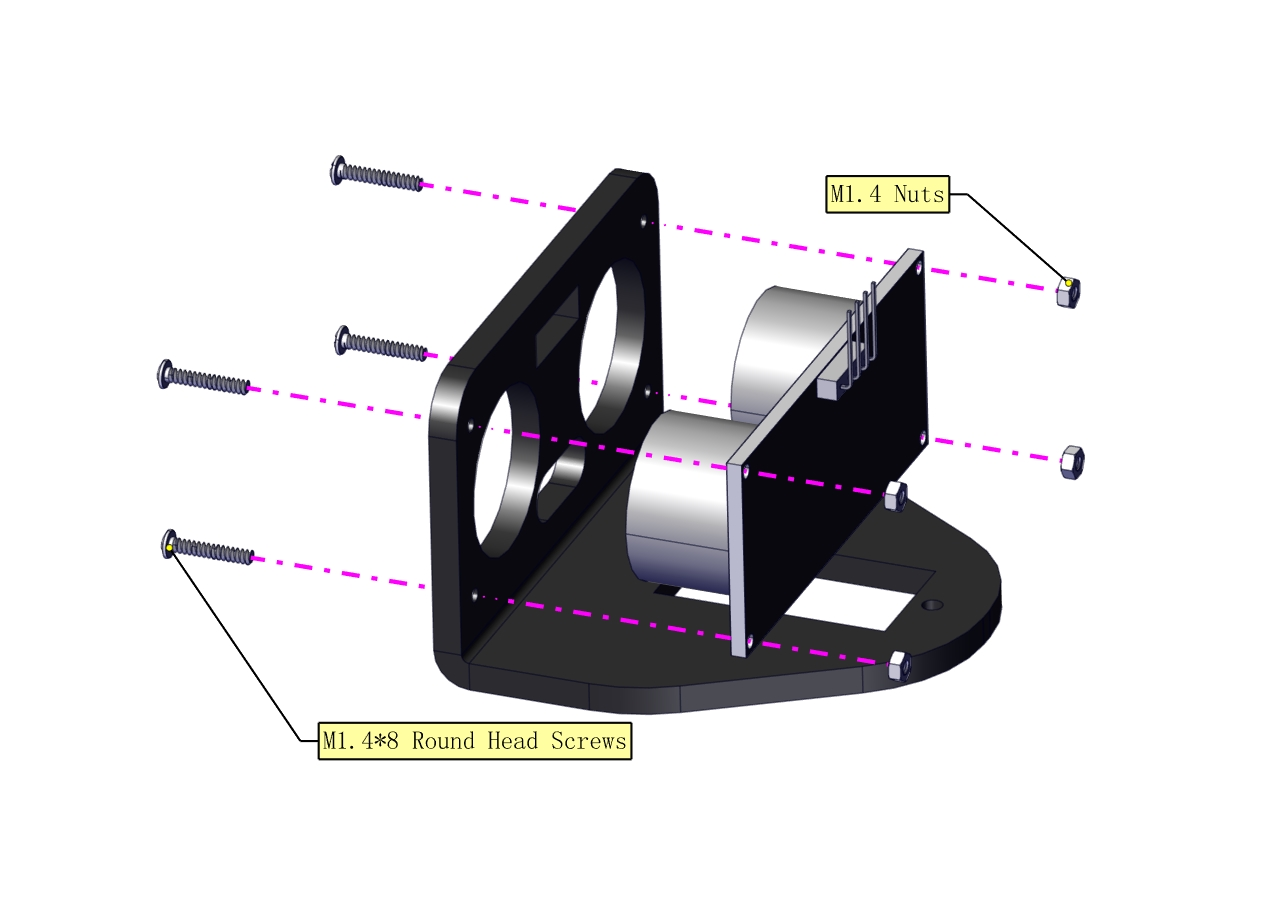

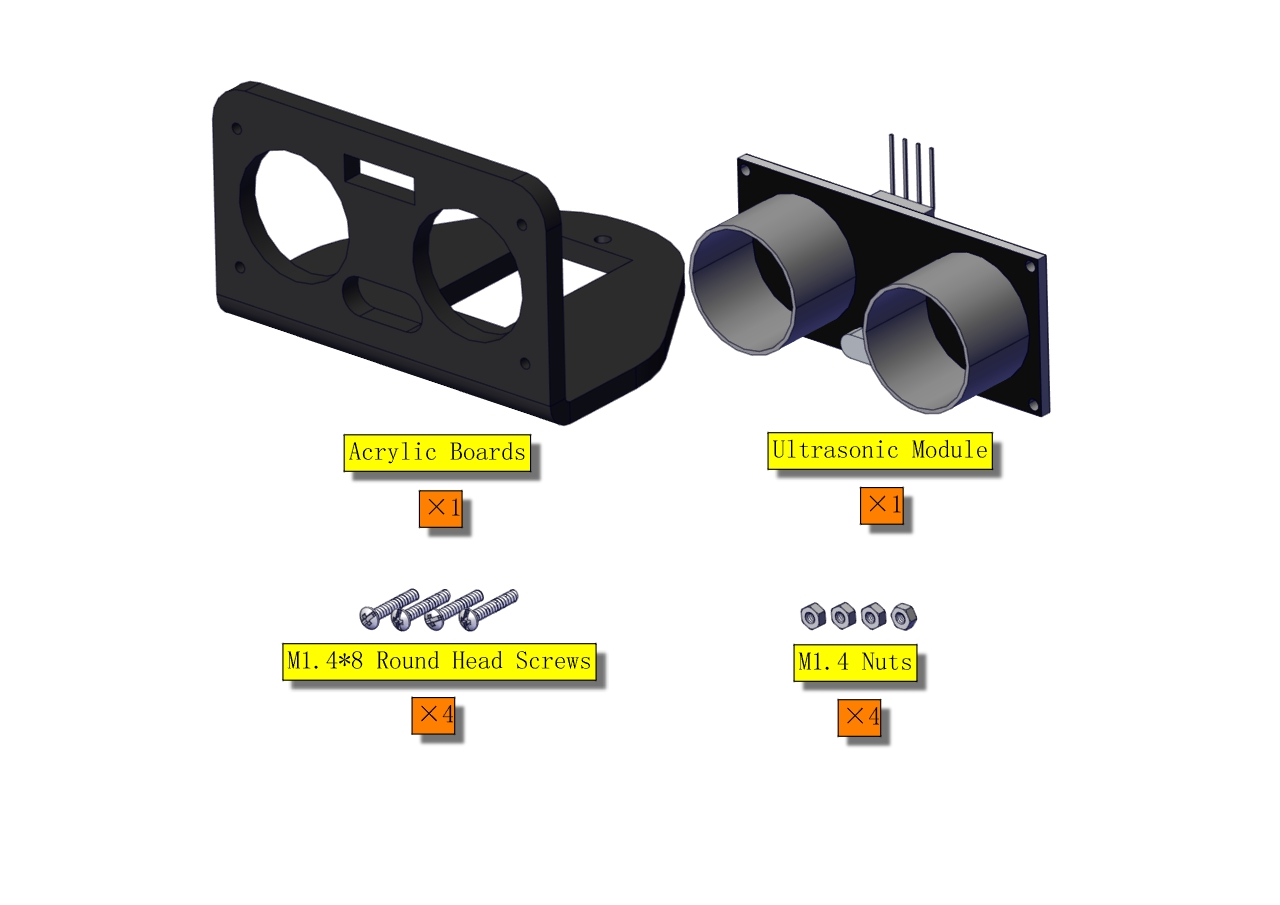

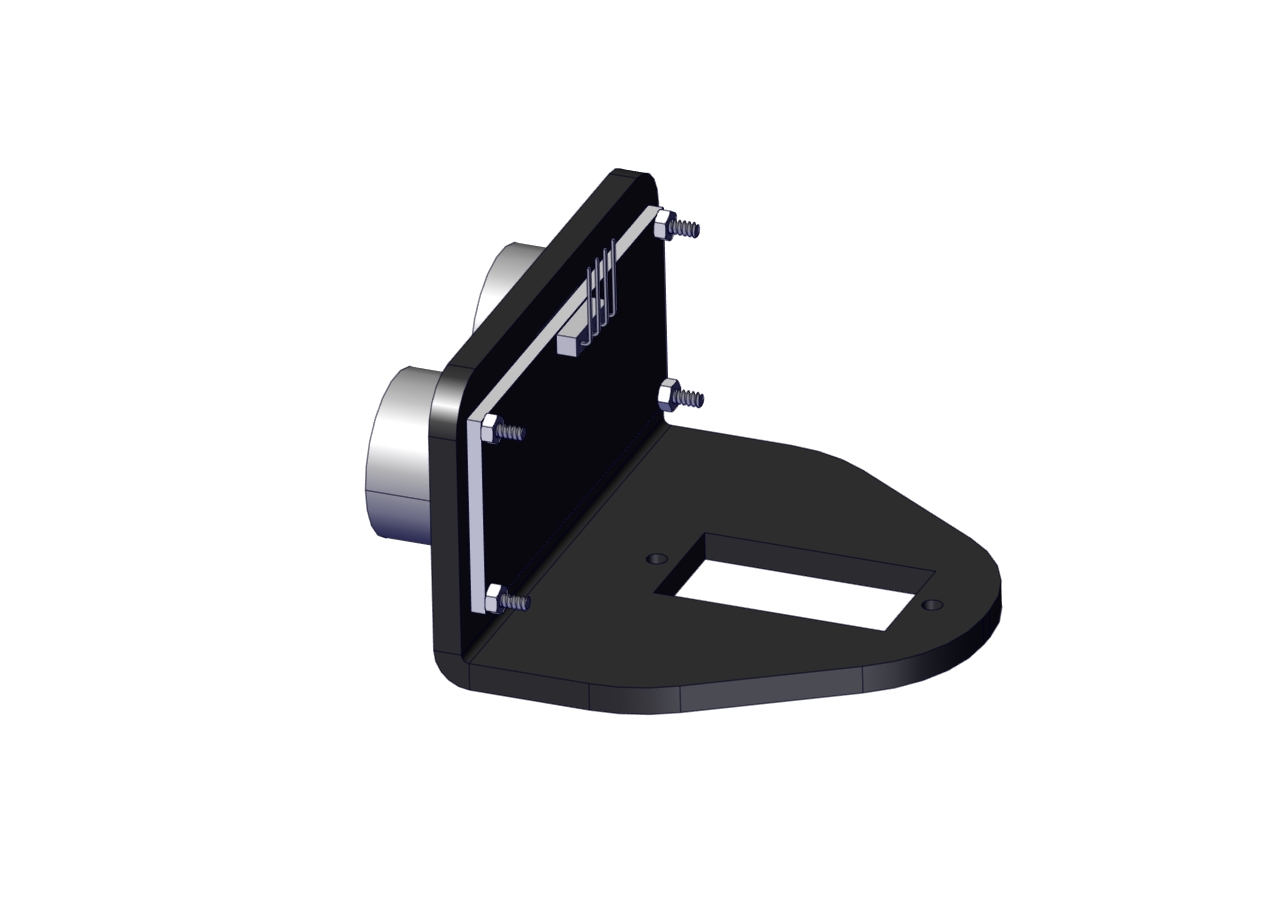

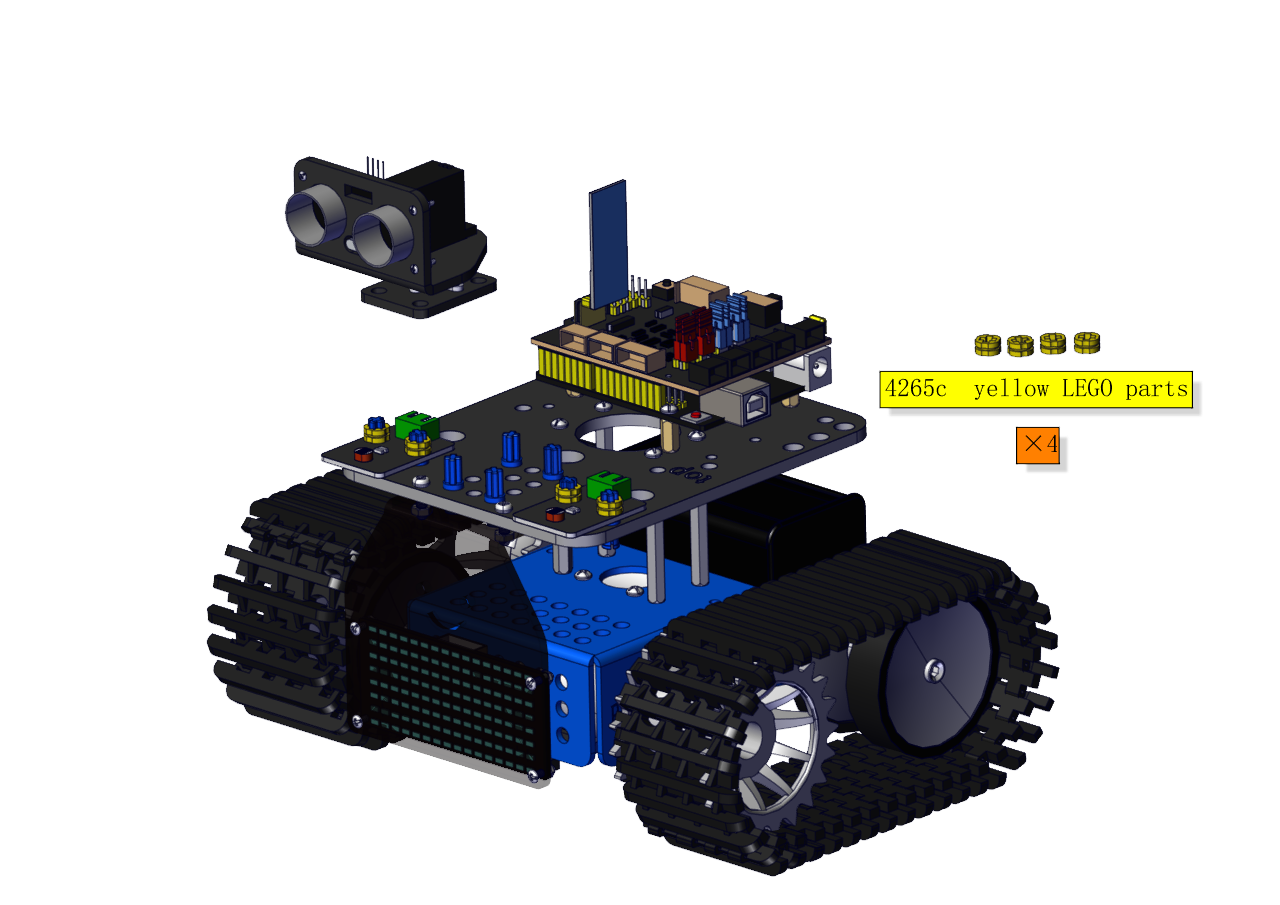

Halten Sie den Ultraschallsensor parallel zur Platine.

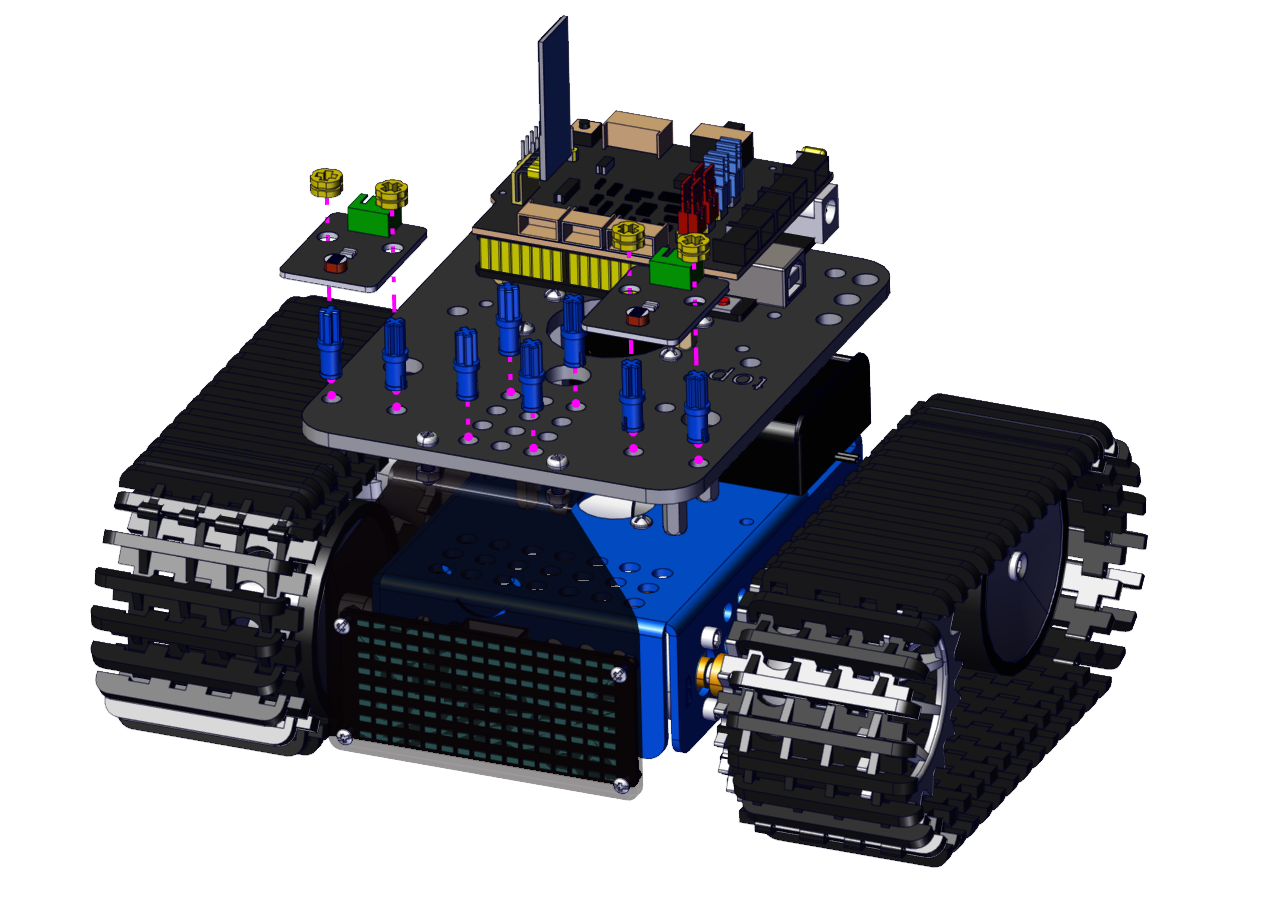

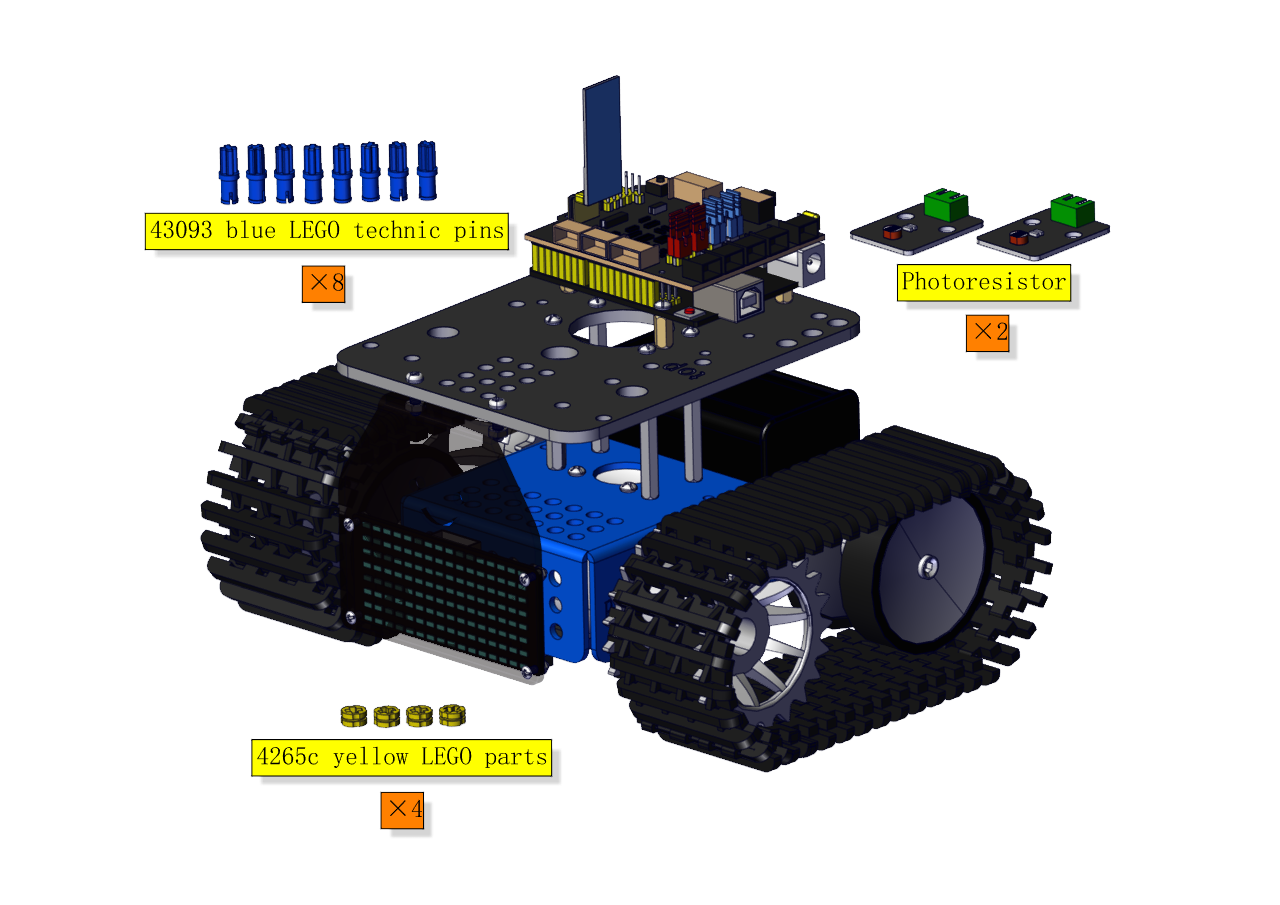

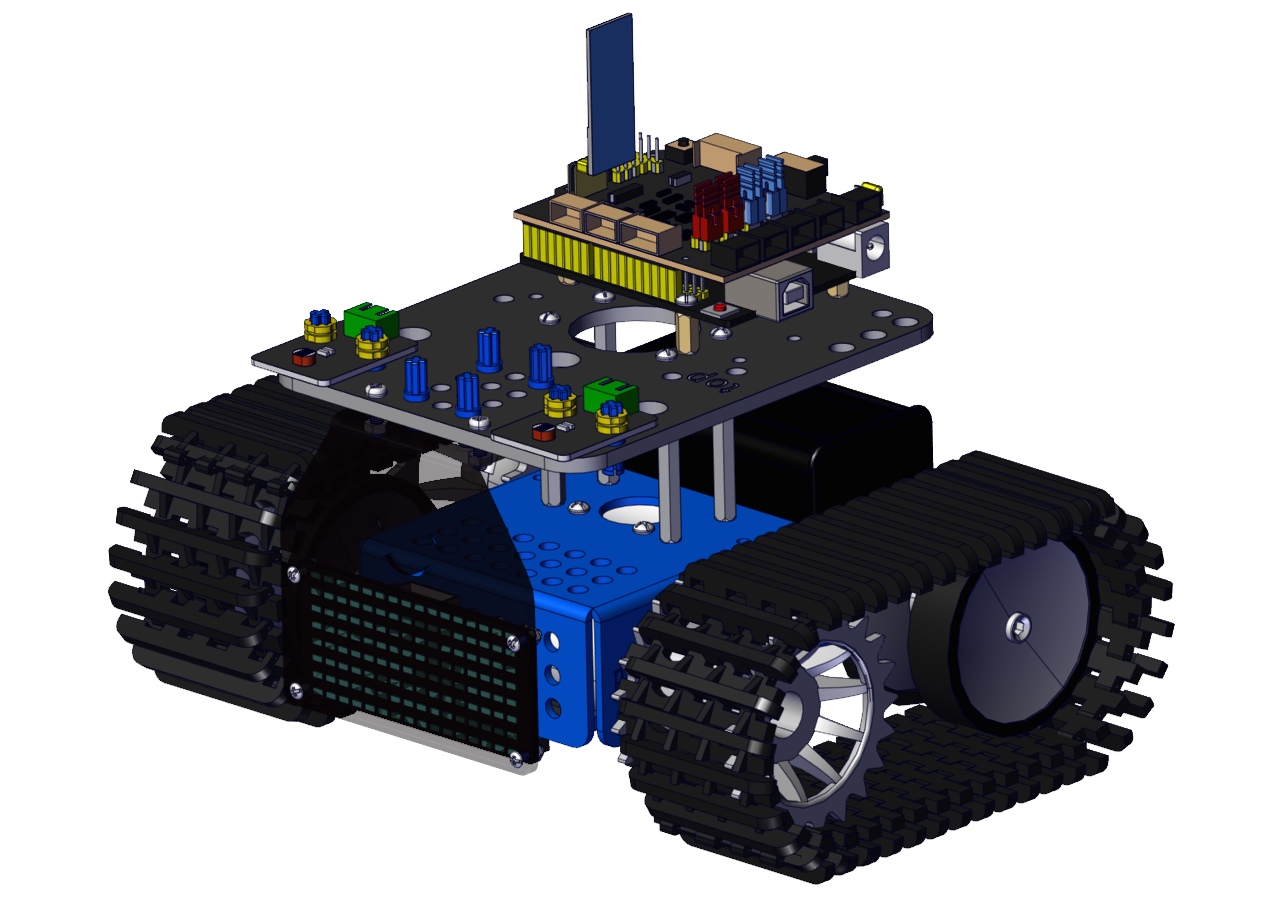

Schritt 11

Schritt 12

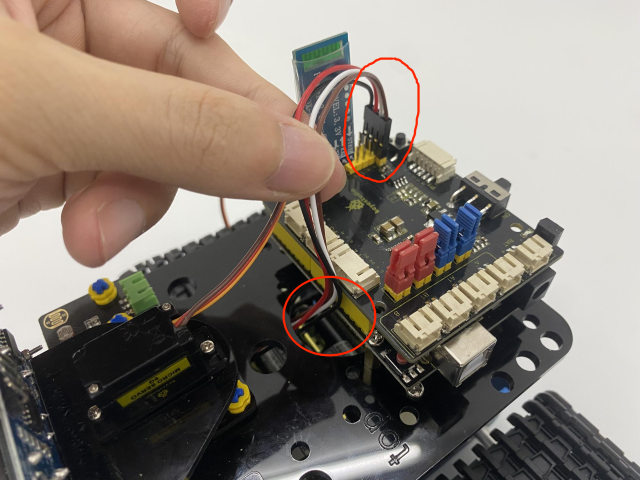

Verkabelung

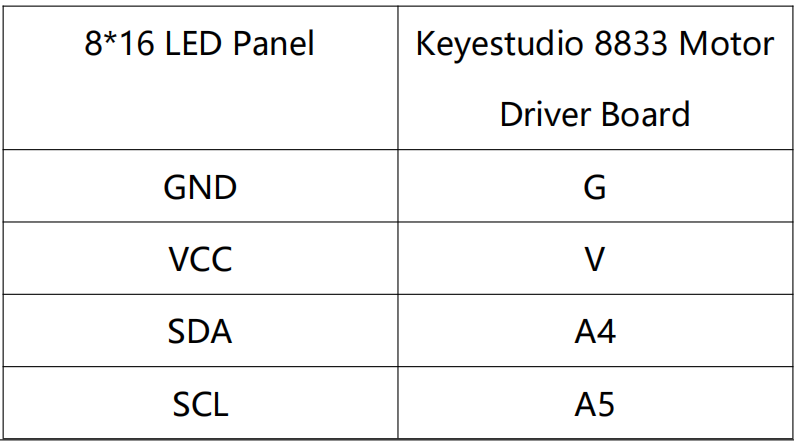

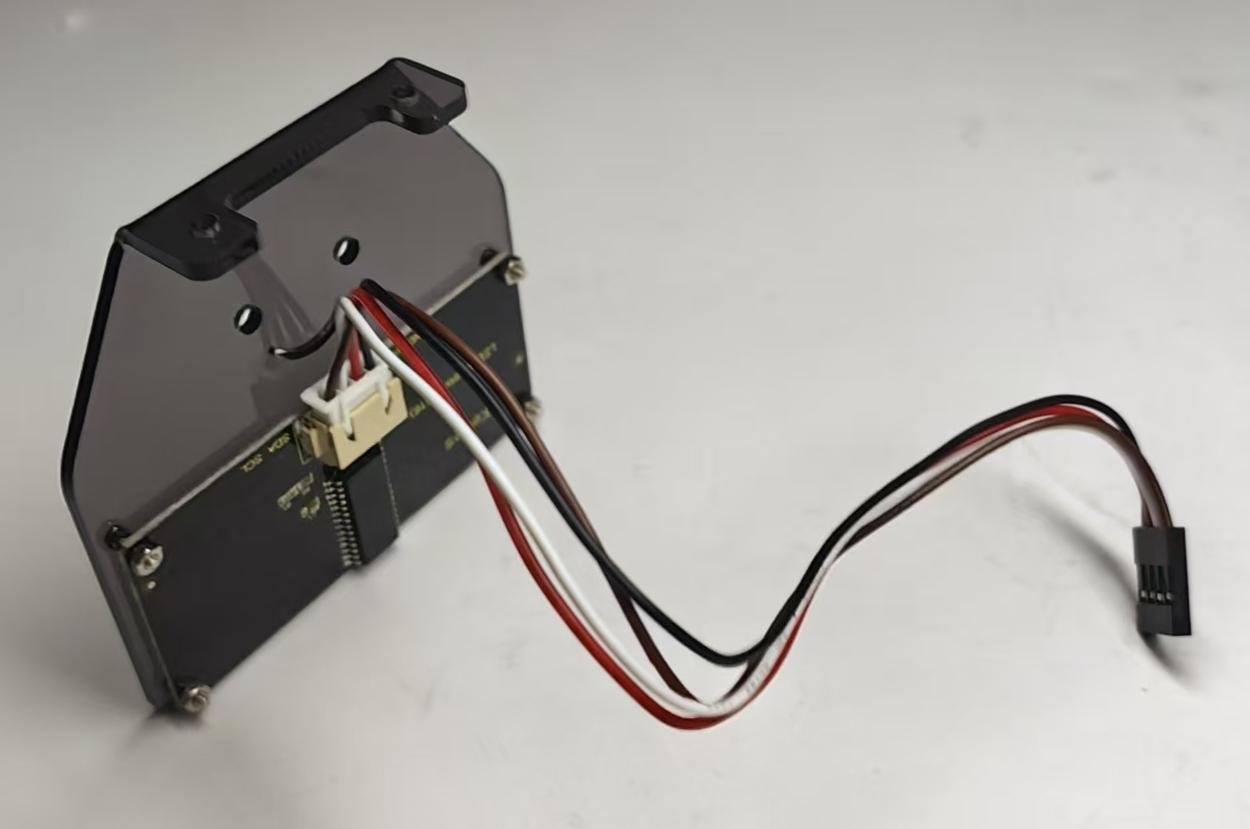

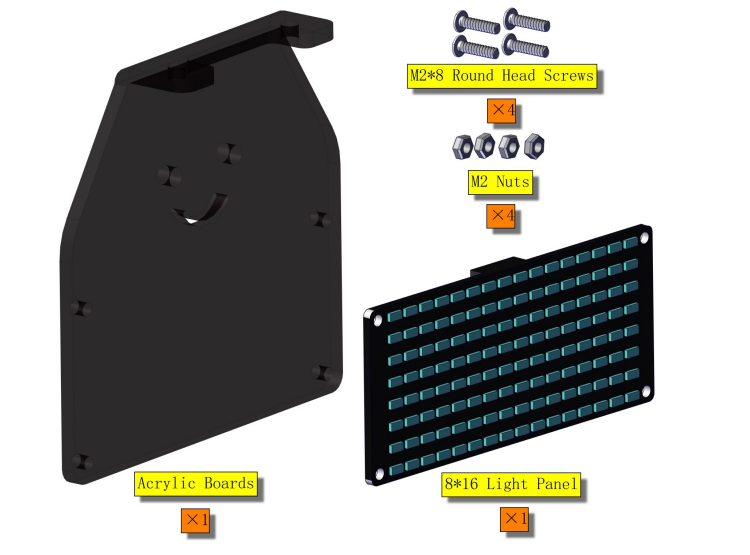

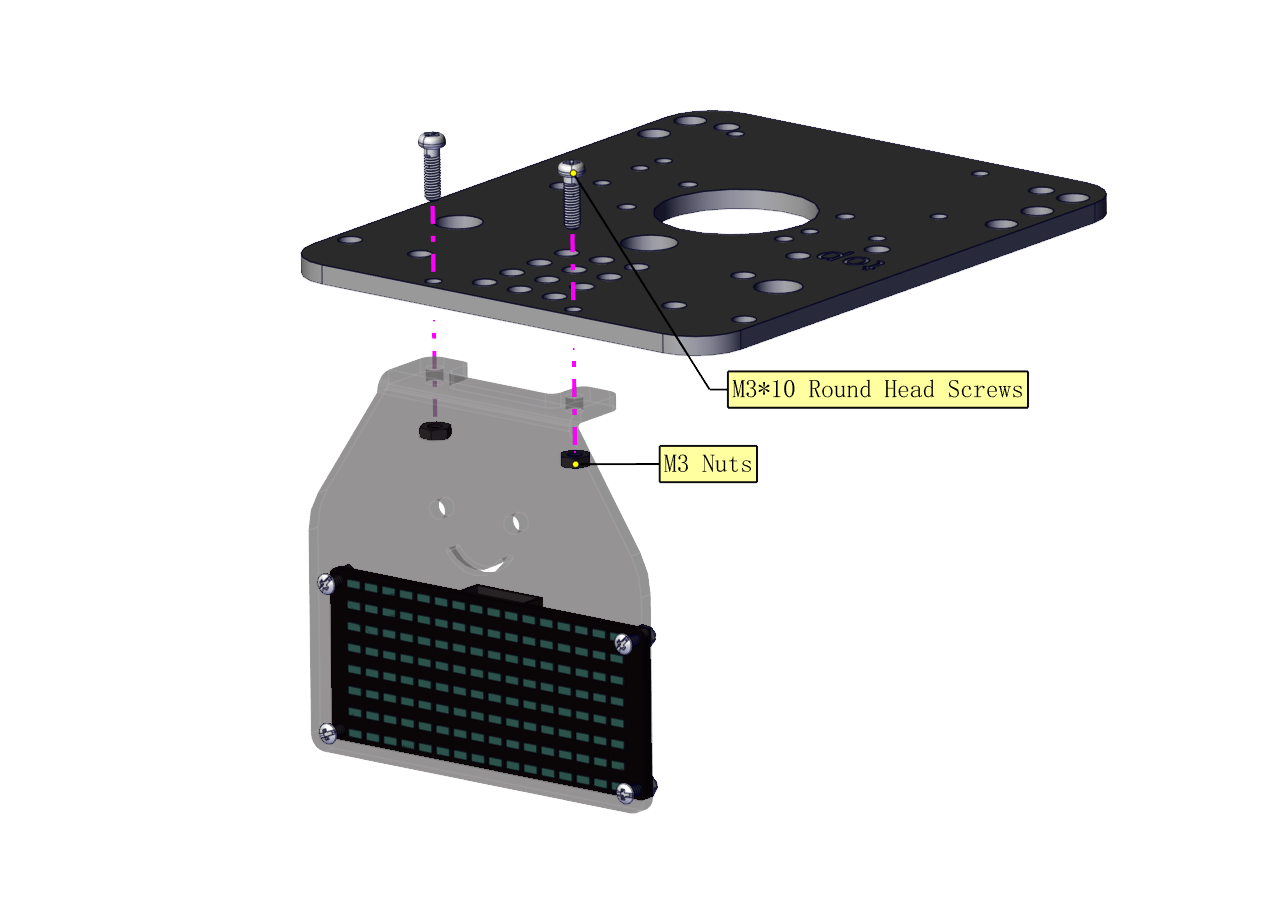

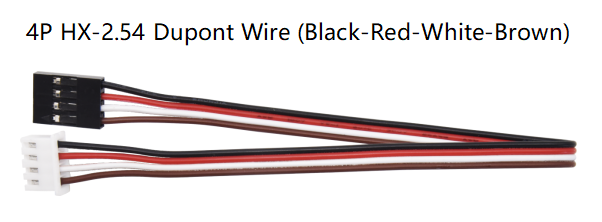

Für das 8*16 LED-Panel verbinden Sie die Kabel mit A4 und A5.

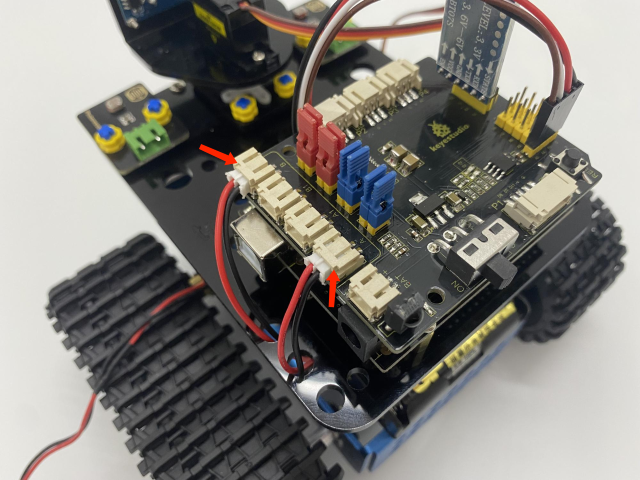

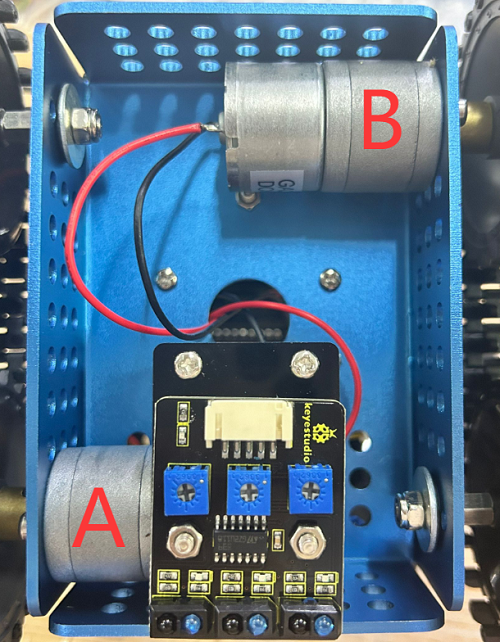

Verbinden Sie Motor A mit dem A-Port und Motor B mit dem B-Port.

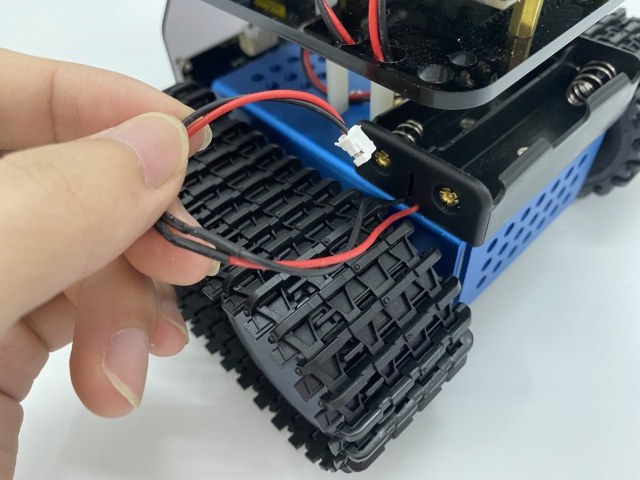

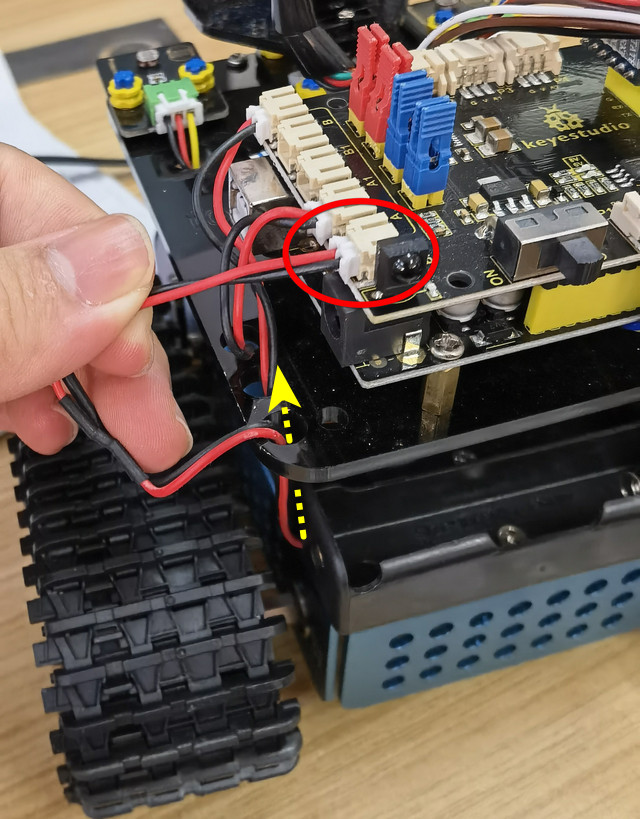

Verbinden Sie das Stromkabel.

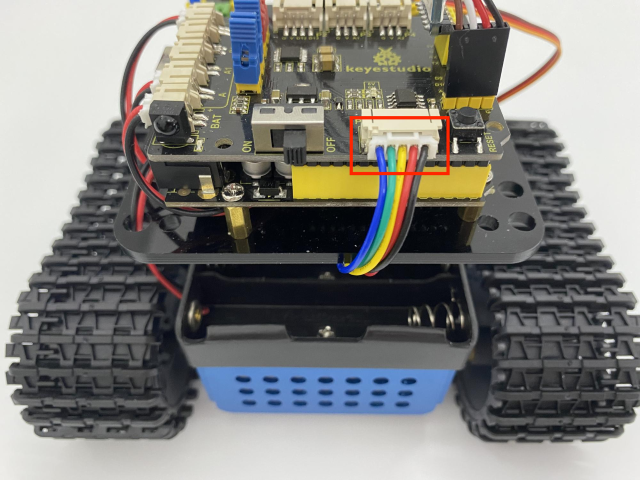

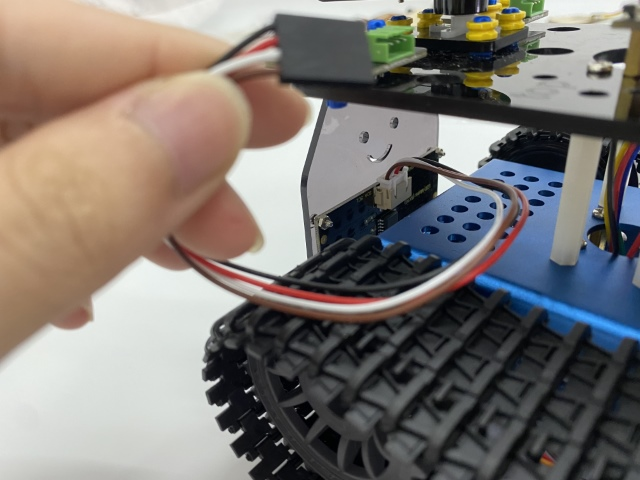

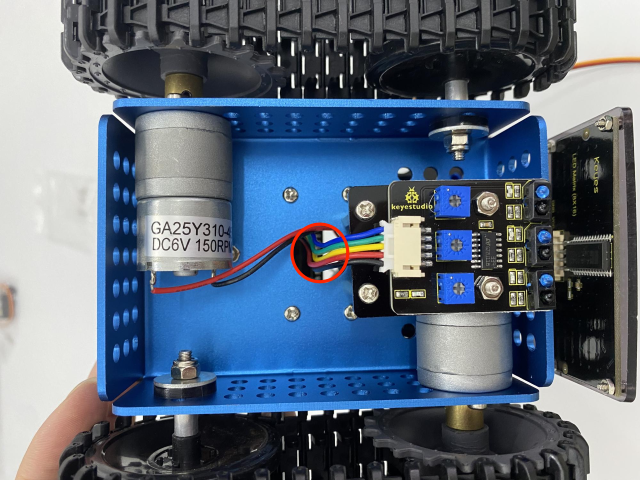

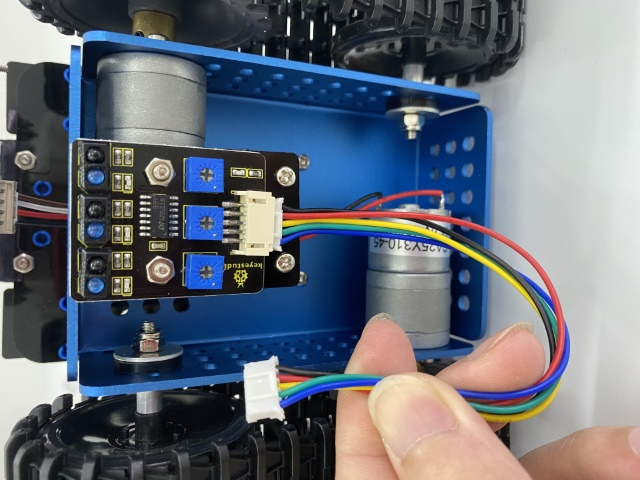

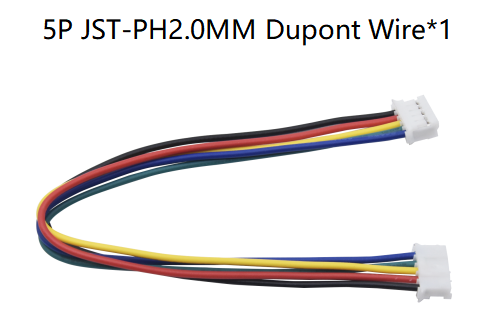

Linienverfolgungssensor (siehe Bild):

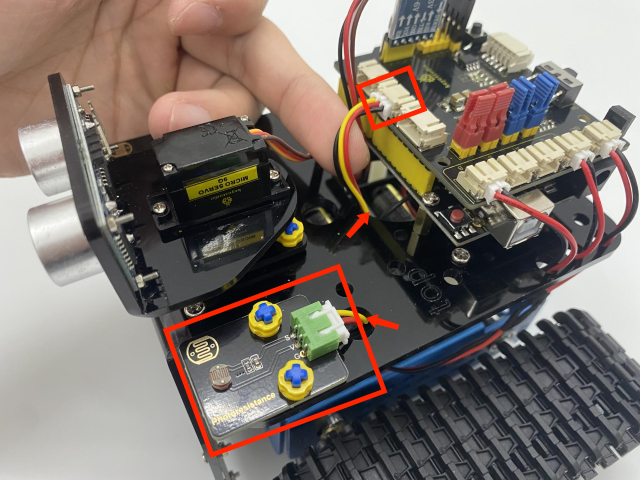

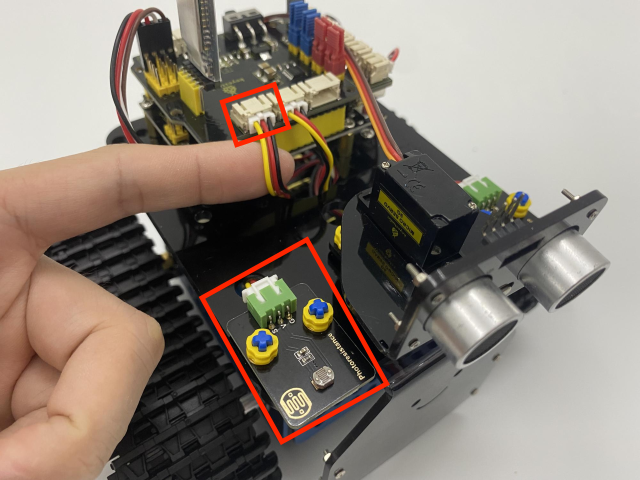

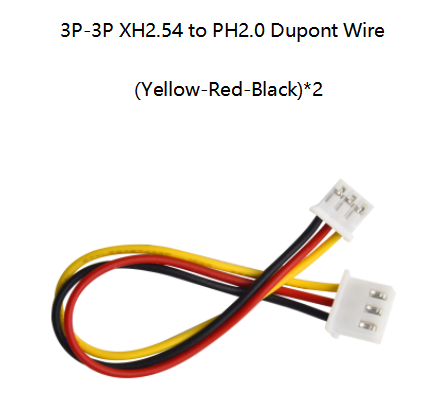

Verkabeln Sie die Fotowiderstände:

Fotowiderstand	Keyestudio 8833 Platine
G	G
V	V
s	A1

Fotowiderstand	Keyestudio 8833 Platine
G	G
V	V
S	V2

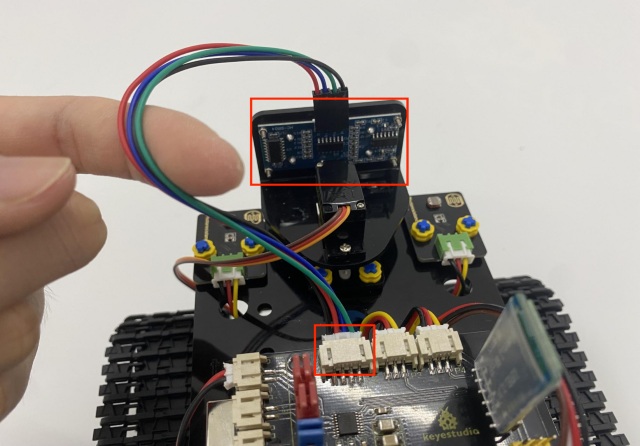

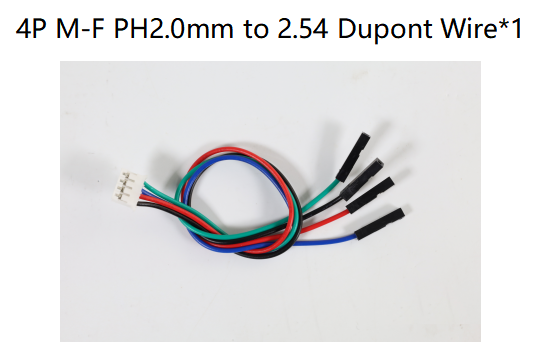

Verkabeln Sie den Ultraschallsensor:

Ultraschallsensor	Keyestudio 8833 Platine
Vcc	V
Trig	D12
Echo	D13
Gnd	G

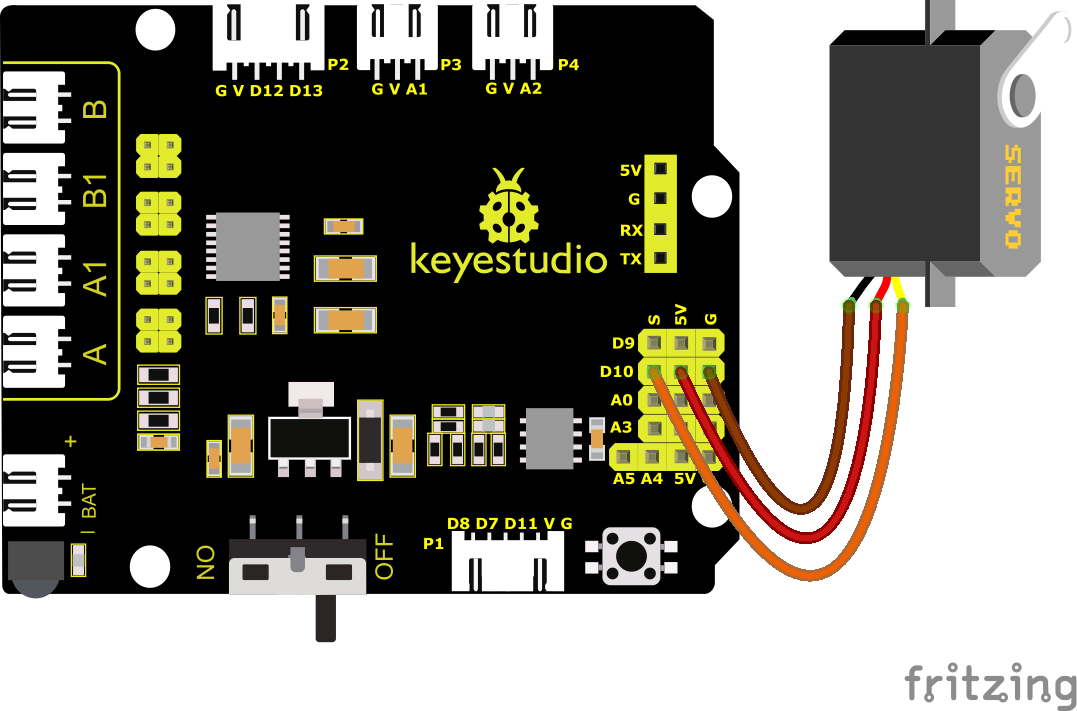

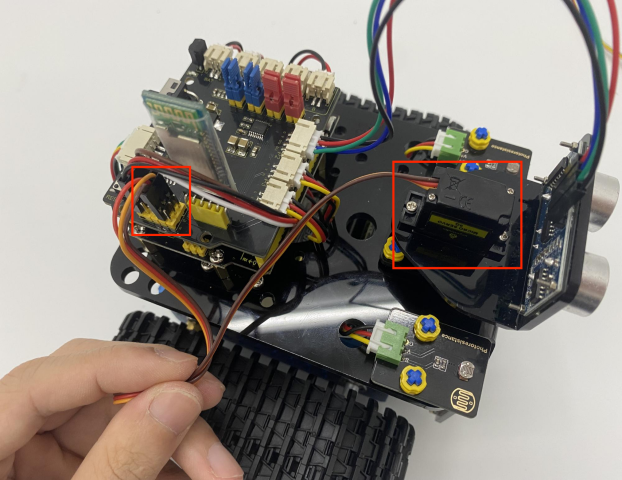

Verkabeln Sie das Servo (D10):

Servo	Keyestudio 8833 Platine
Braun	G
Rot	V(5V)
Orange	D10

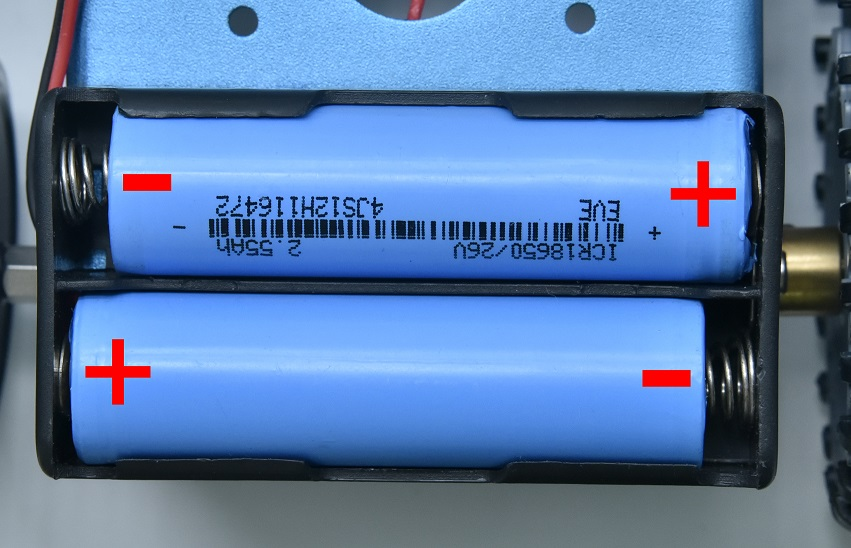

Wir verwenden ein Modell 18650 Lithium-Akku mit spitzem Pluspol, dessen Leistung und Kapazität nicht erforderlich sind.
