2. Configuración del producto

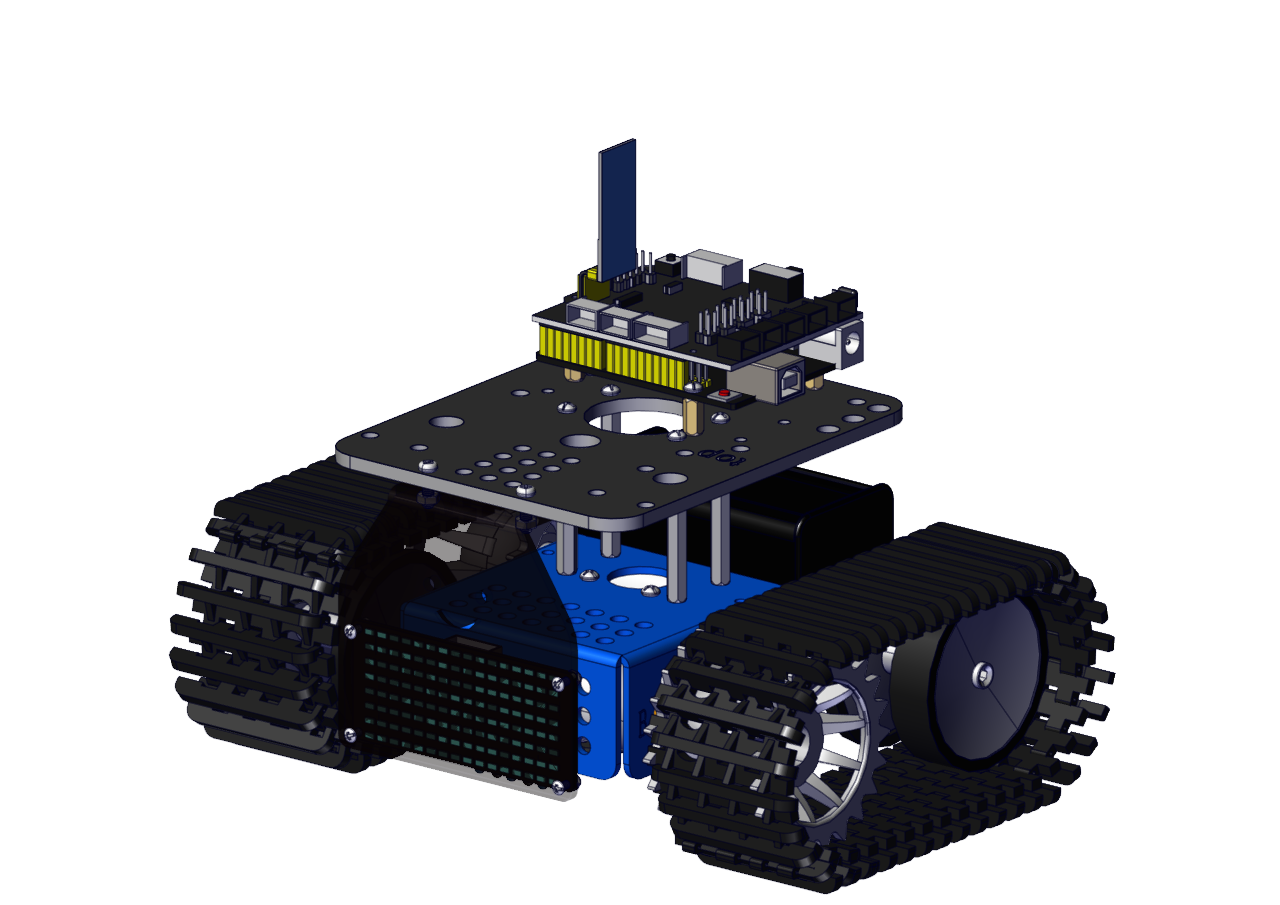

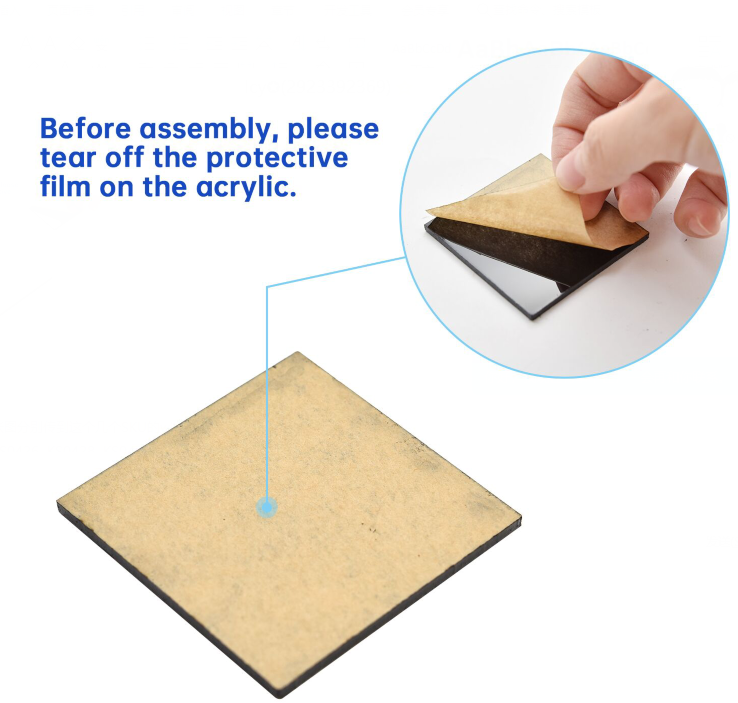

Precaución: Retire las películas delgadas de las placas antes de instalar este robot. Tenga en cuenta que el ángulo inicial del servo debe ajustarse durante la instalación.

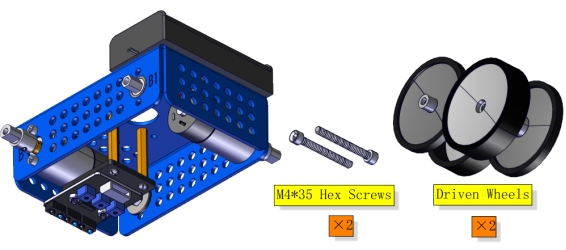

Paso 1

Herramientas necesarias:

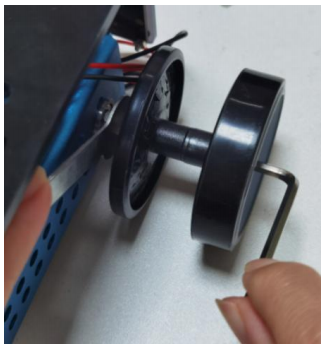

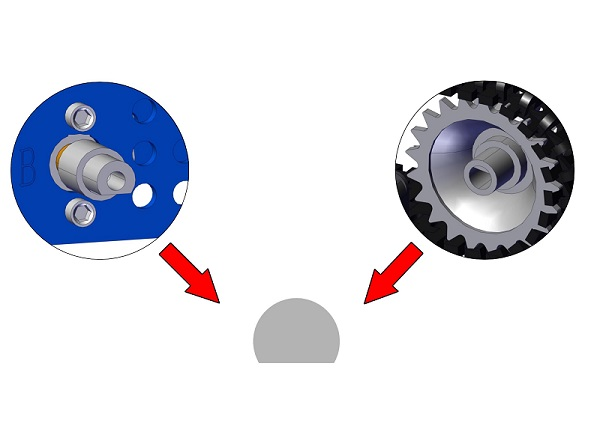

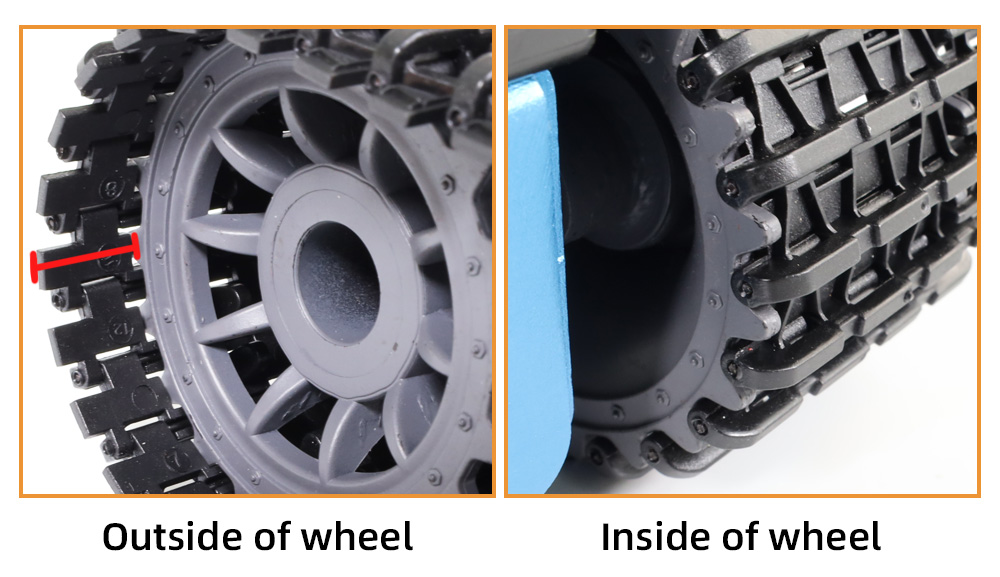

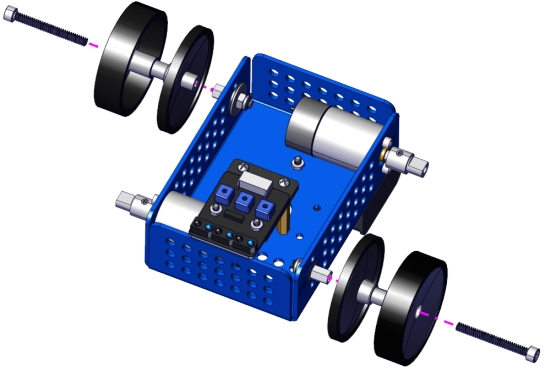

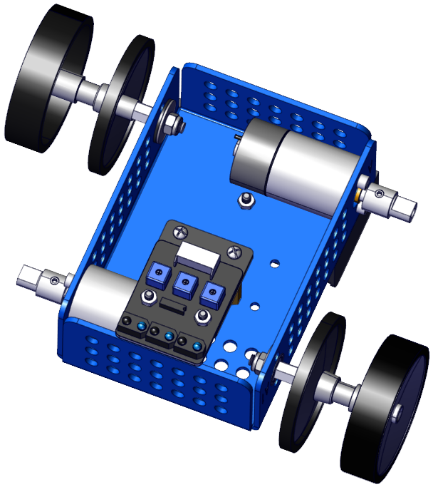

Nota: Preste atención a la dirección de instalación de las ruedas. El lado grueso debe estar hacia afuera.

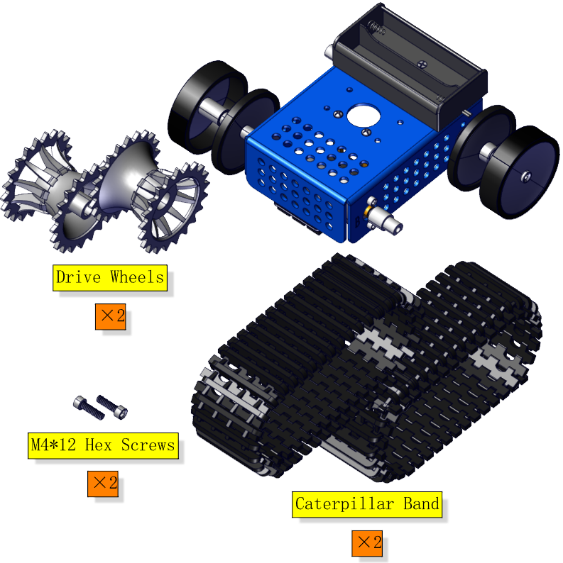

Paso 2

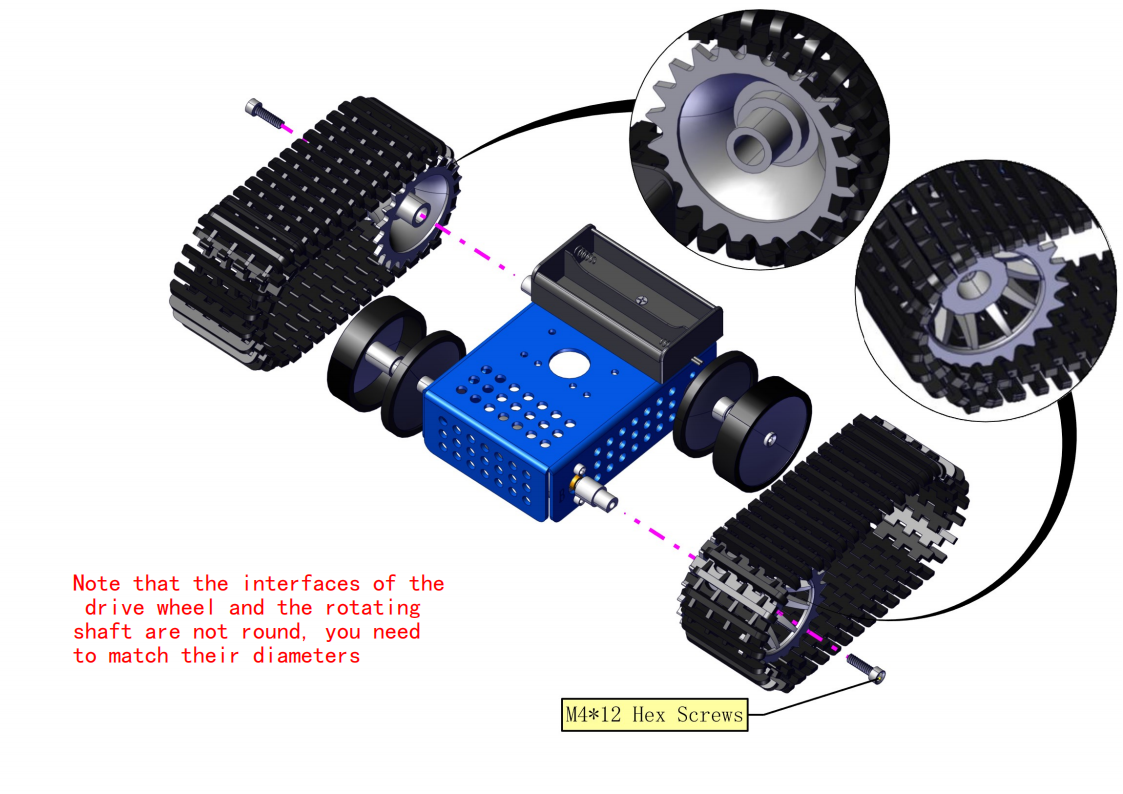

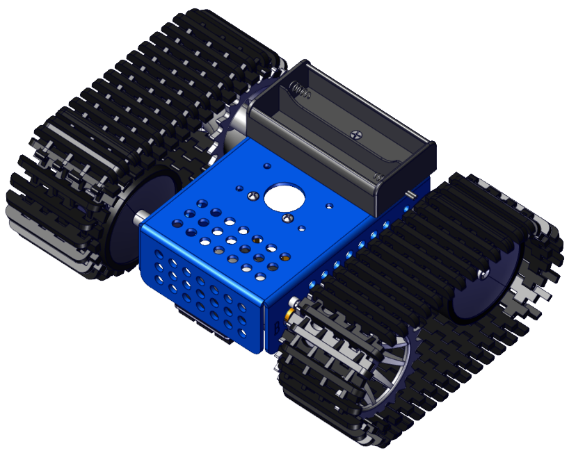

Las ruedas y las orugas deben instalarse. Luego móntelas en la carrocería del coche simultáneamente. De lo contrario, las orugas no se podrán instalar.

Nota: Preste atención a dónde se montan las ruedas en las orugas.

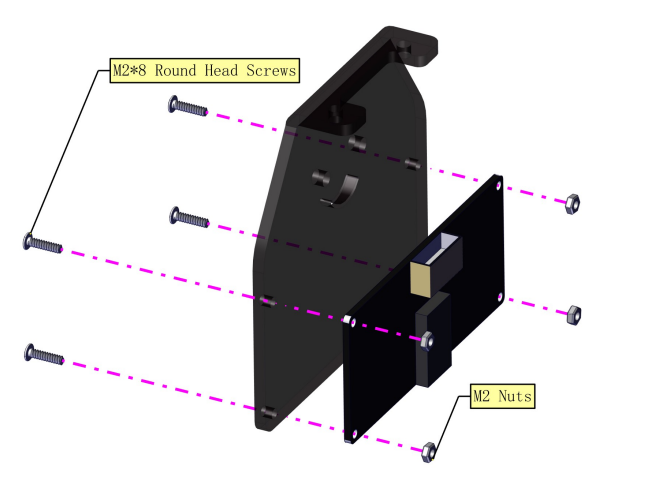

Paso 3

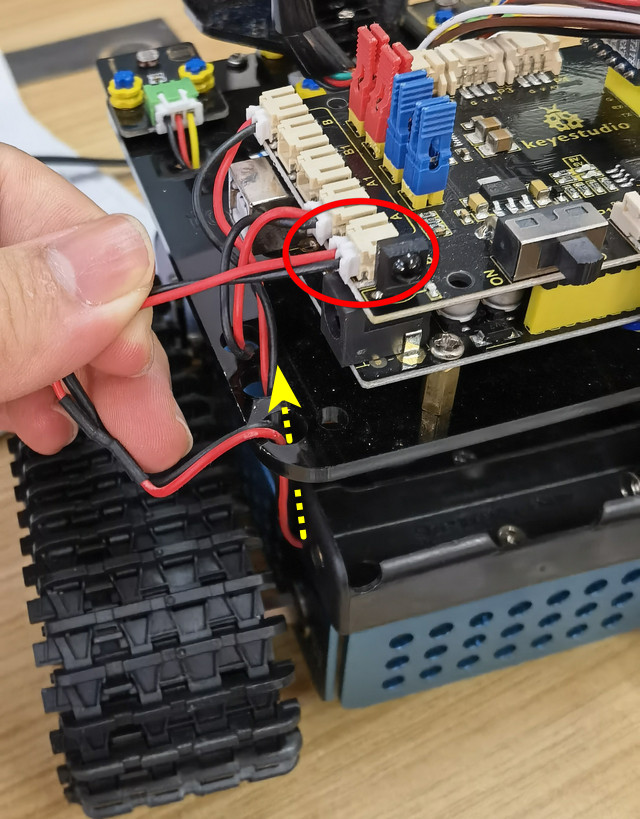

Nota: Por favor, conecte los cables primero.

Paso 4

Paso 5

Paso 6

Paso 7

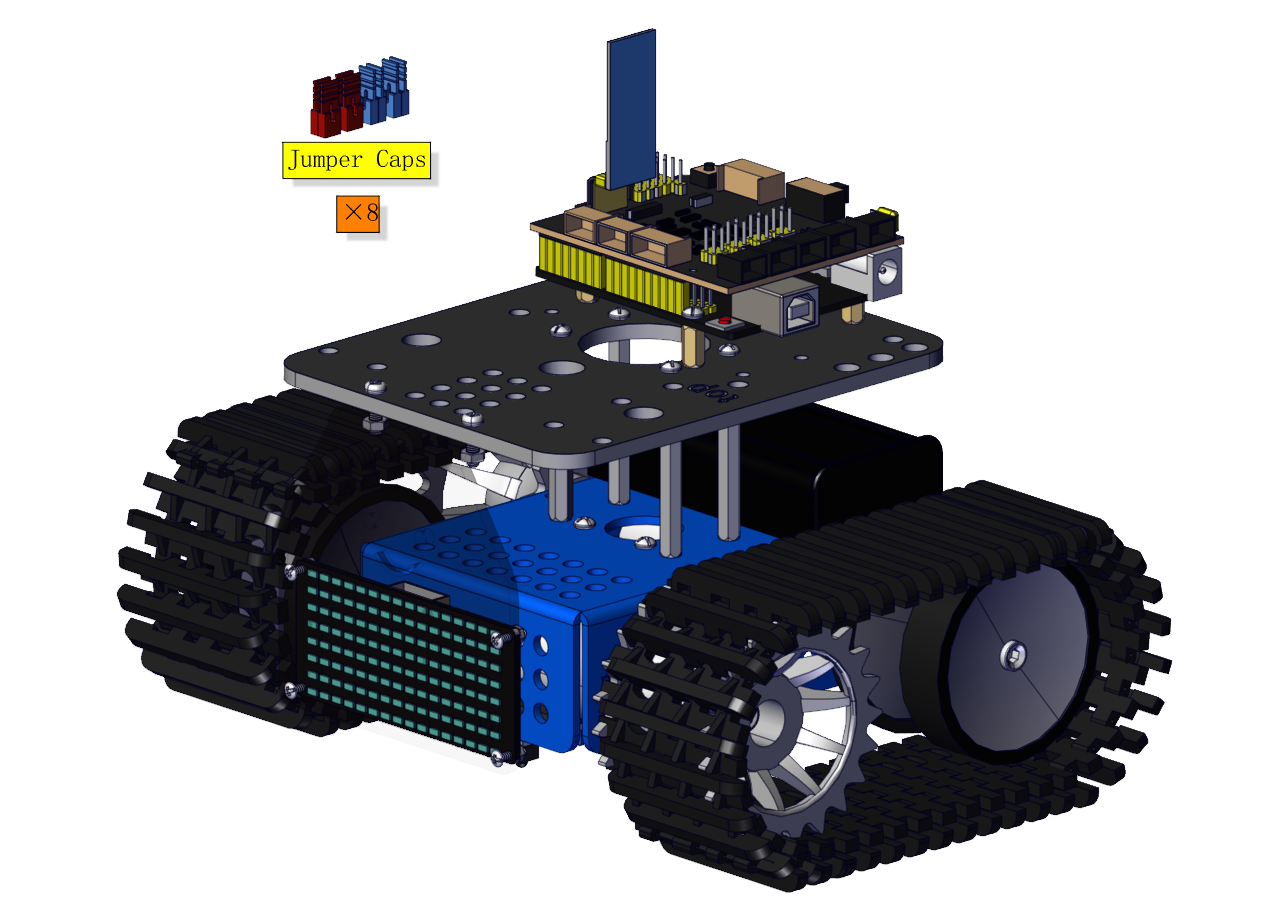

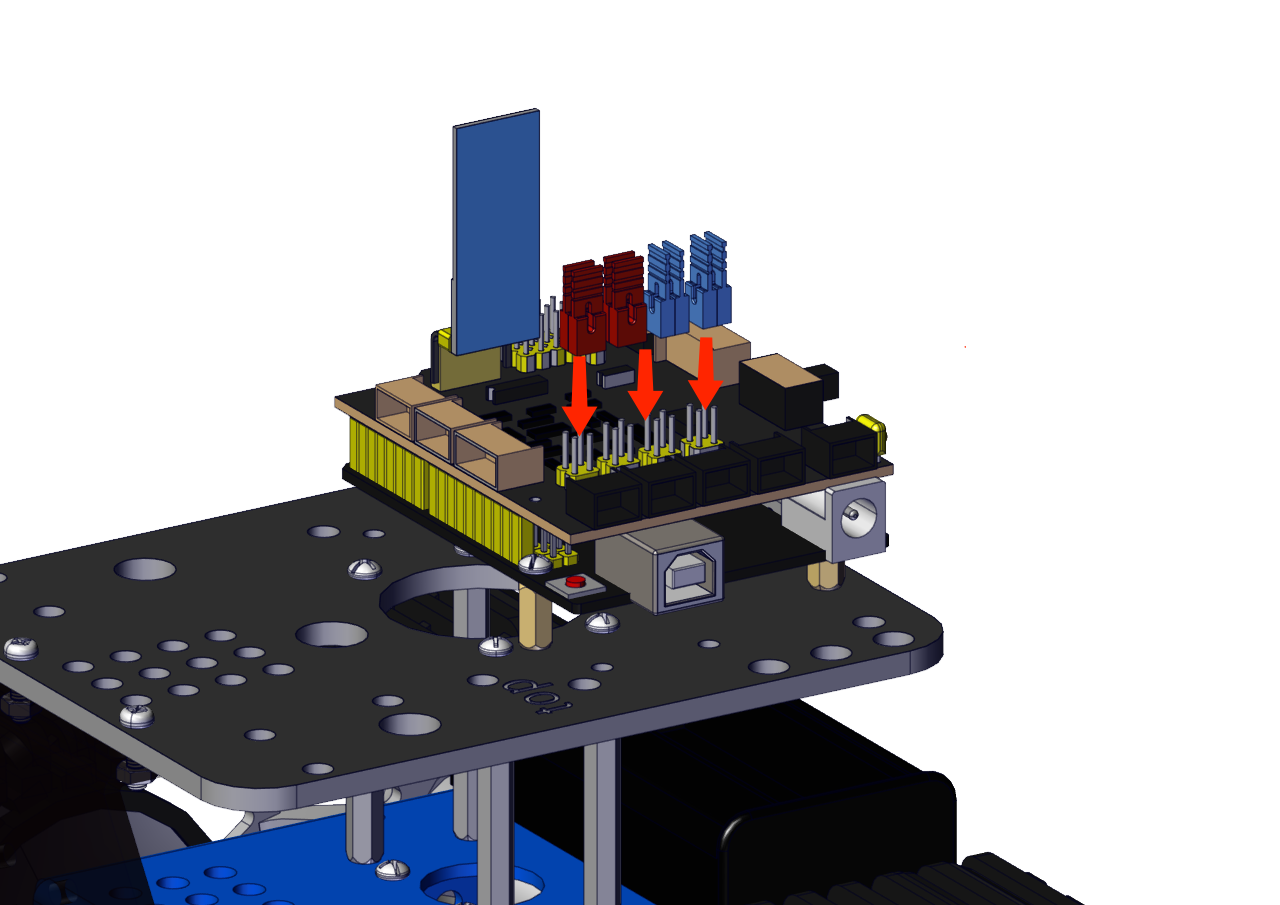

Nota: Preste atención a la dirección de los puentes.

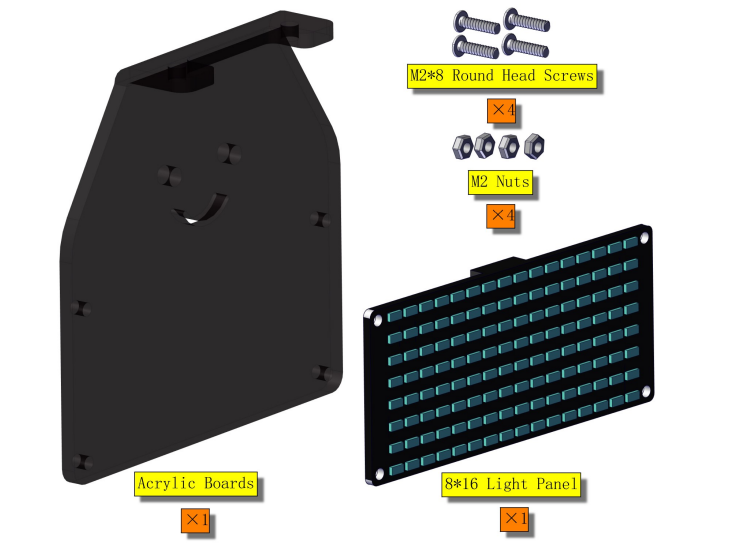

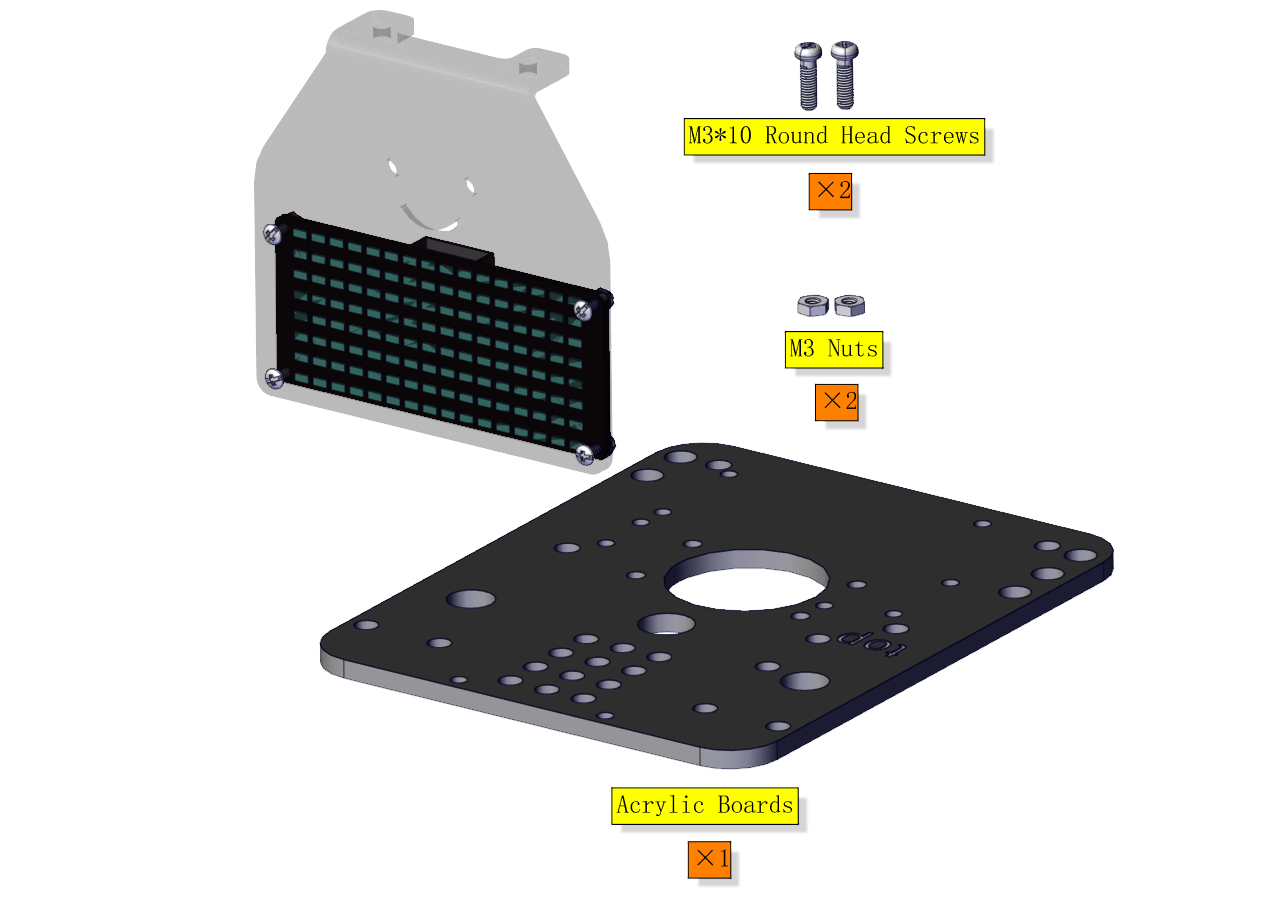

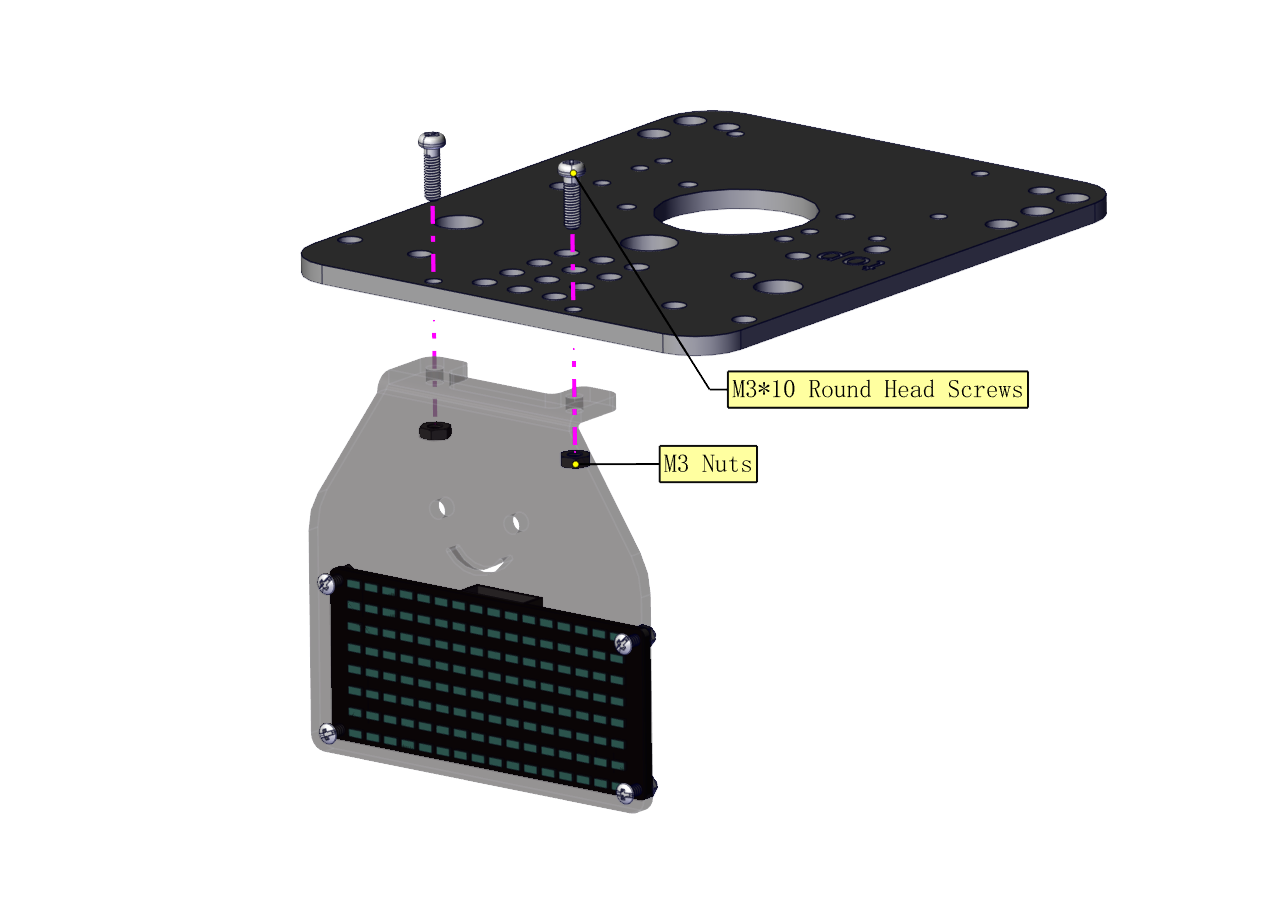

Paso 8

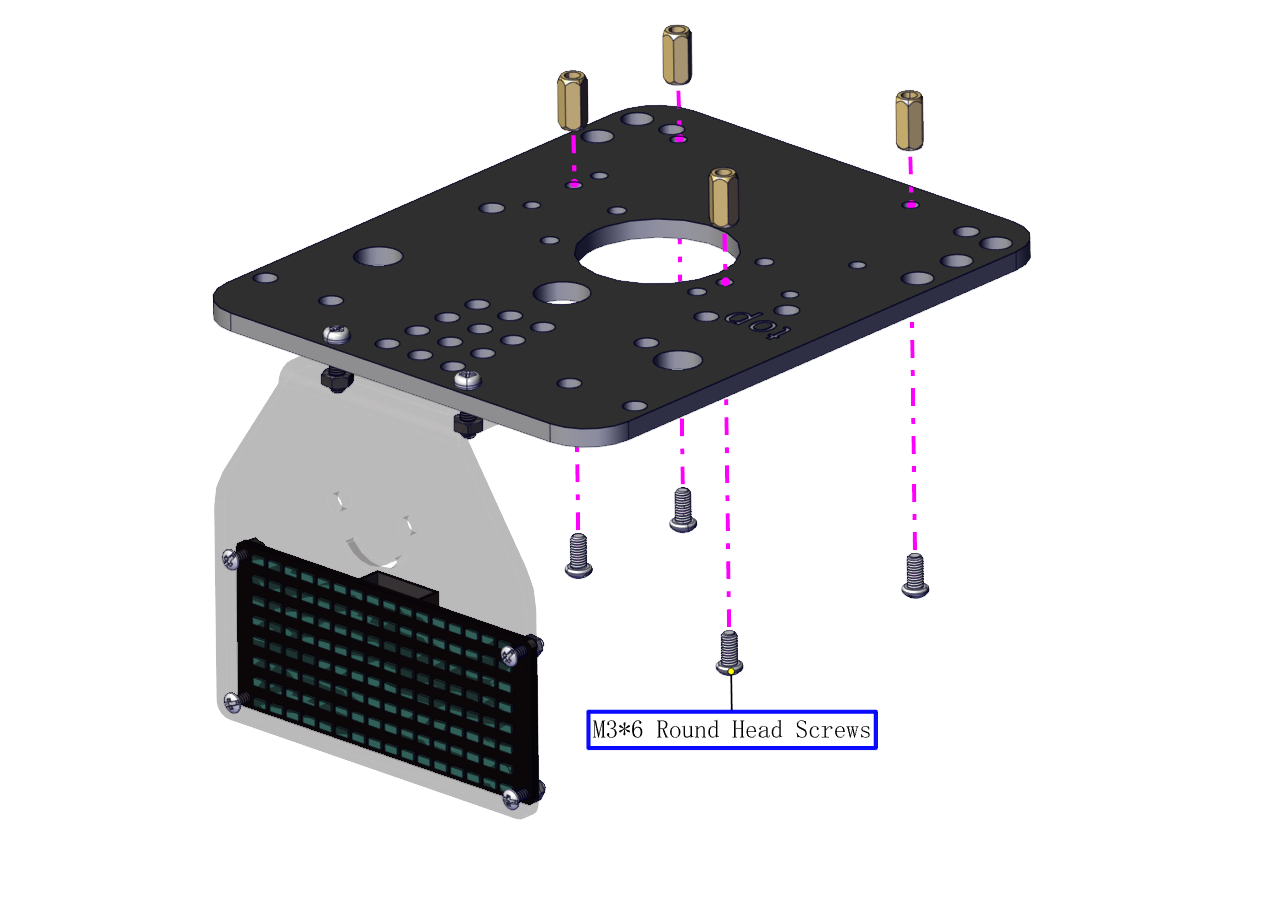

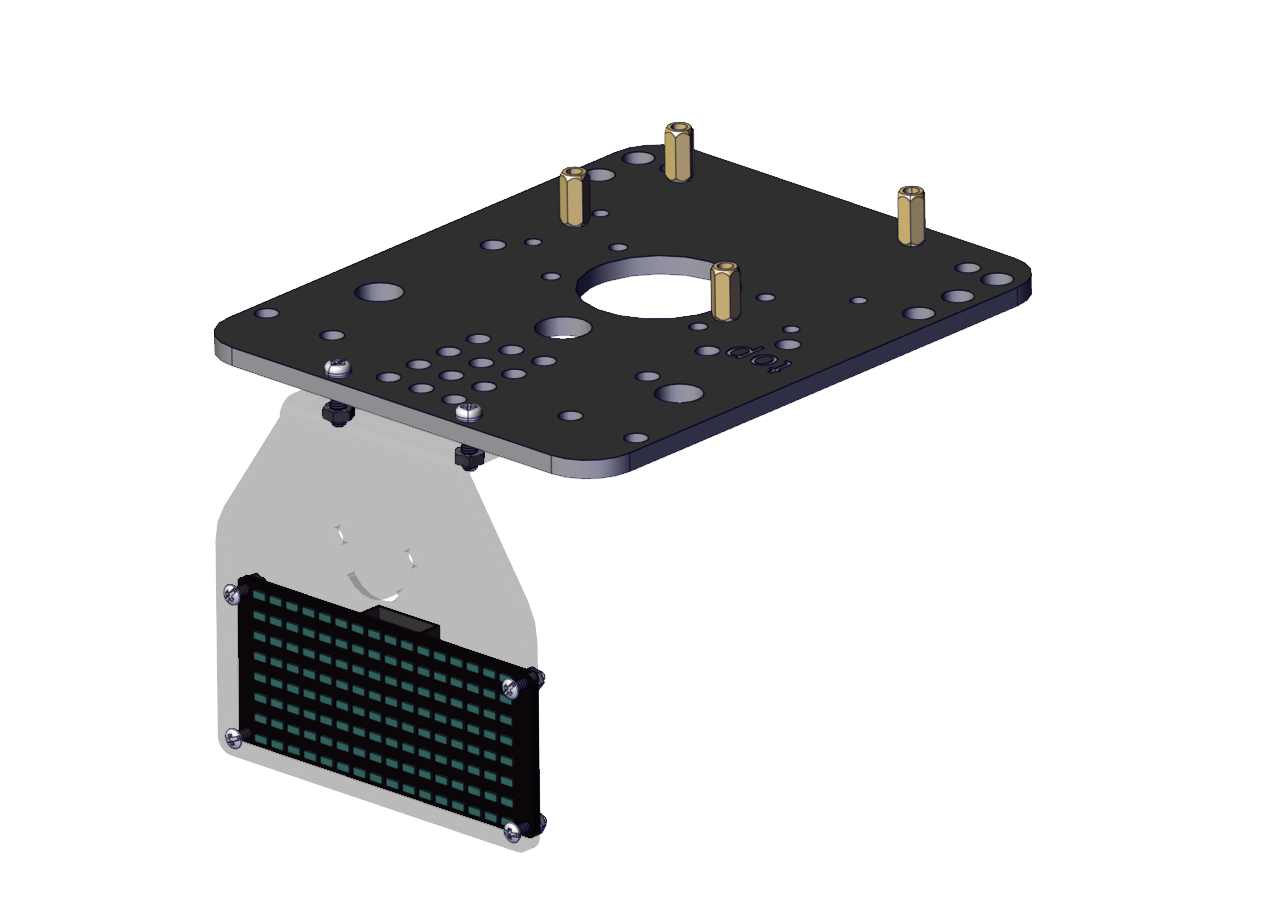

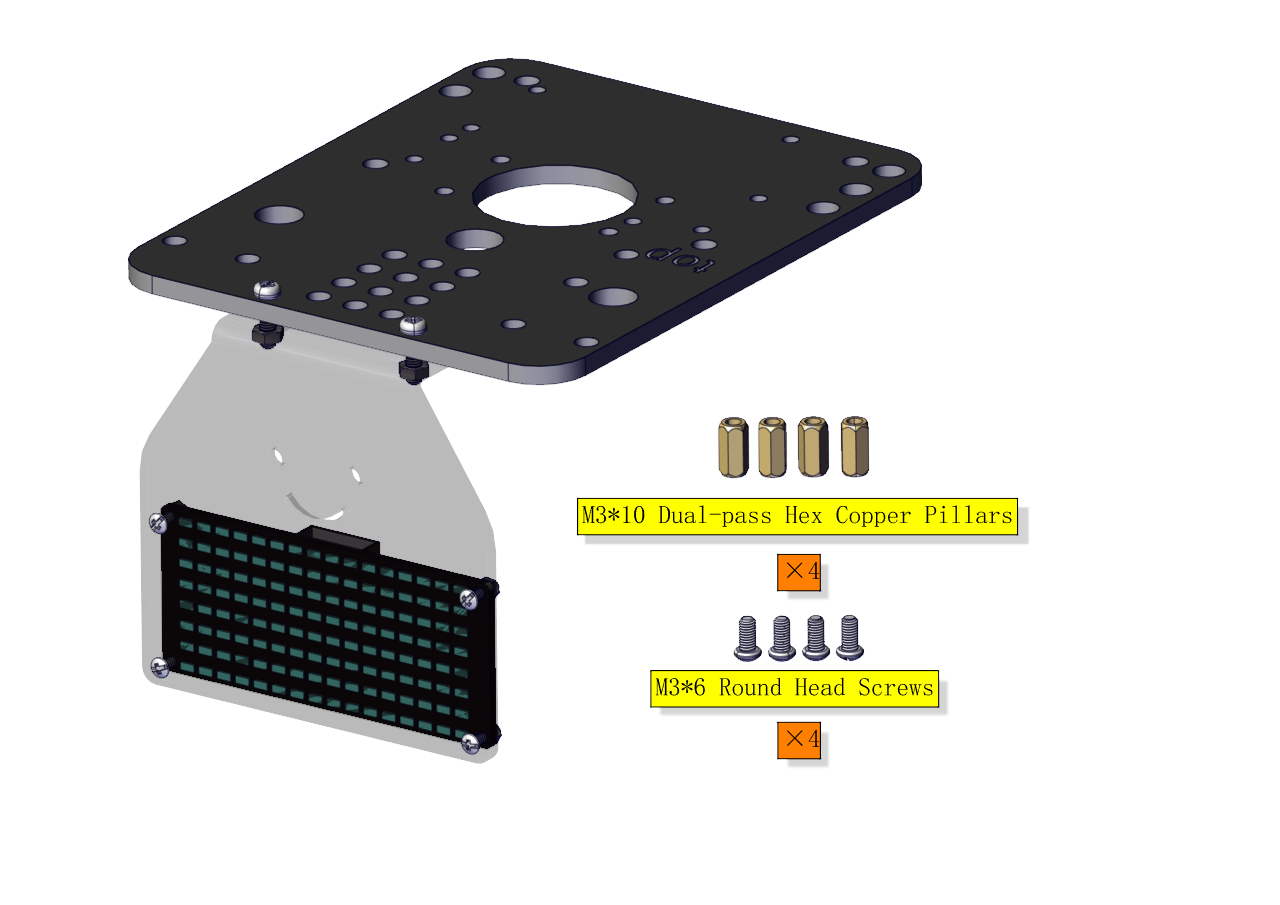

Paso 9

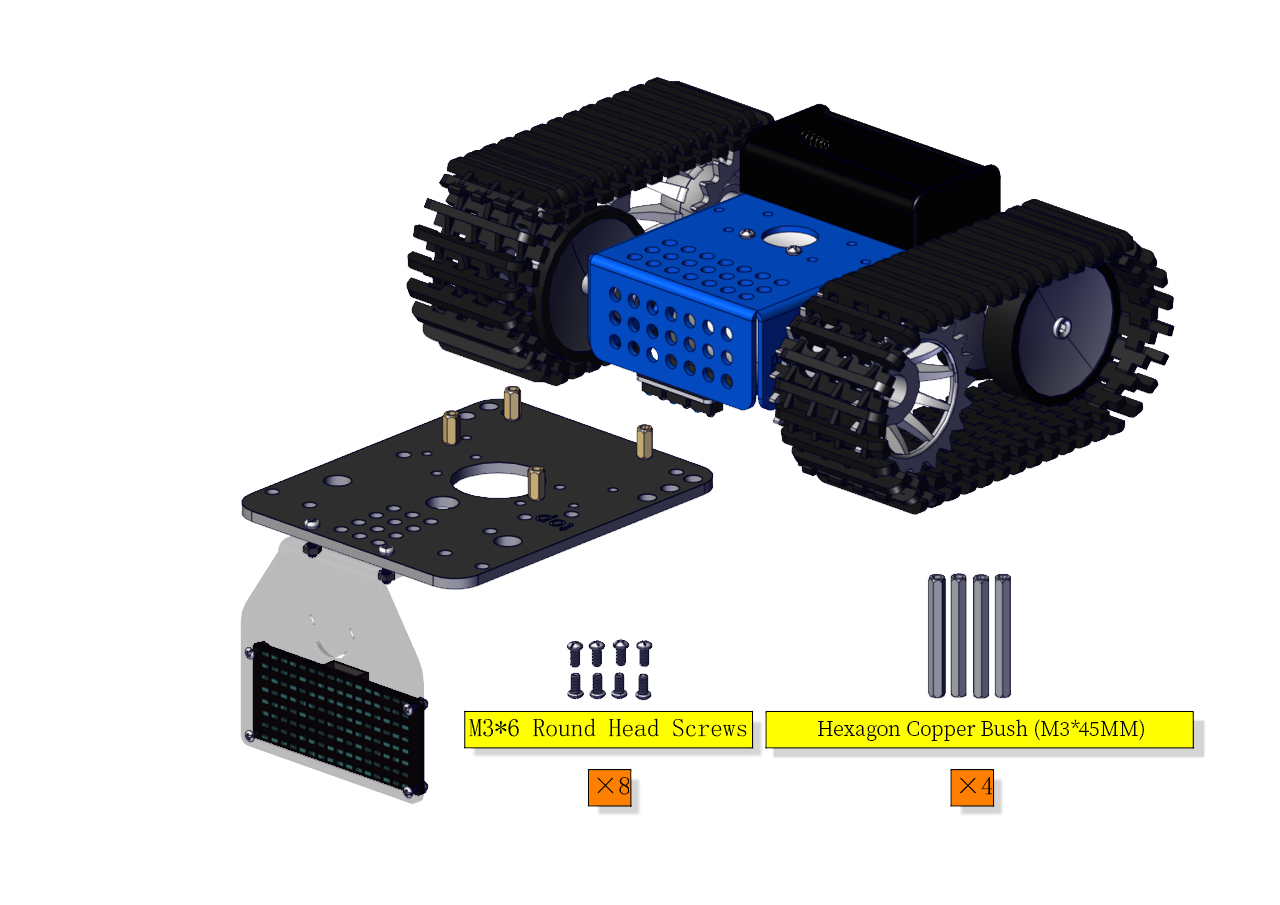

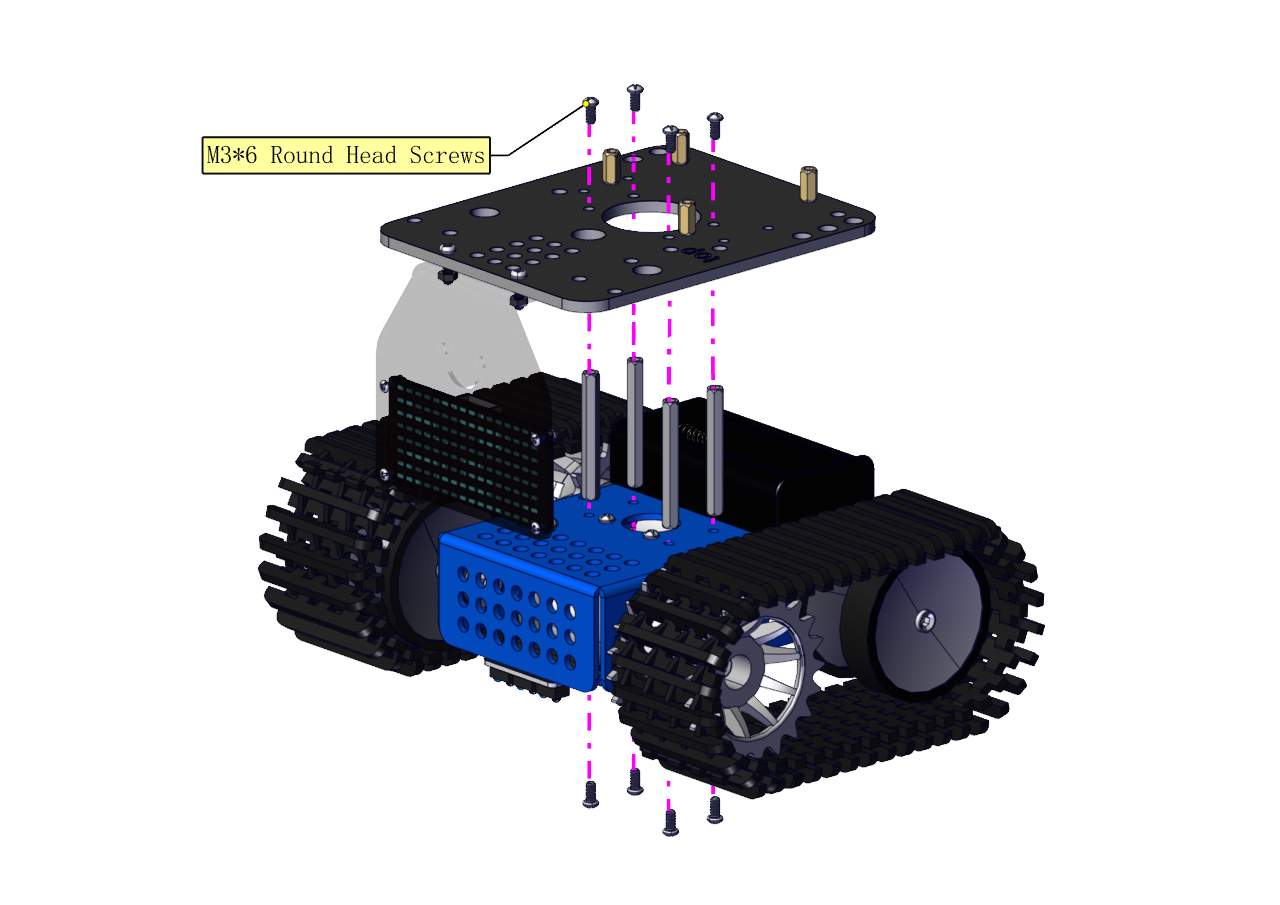

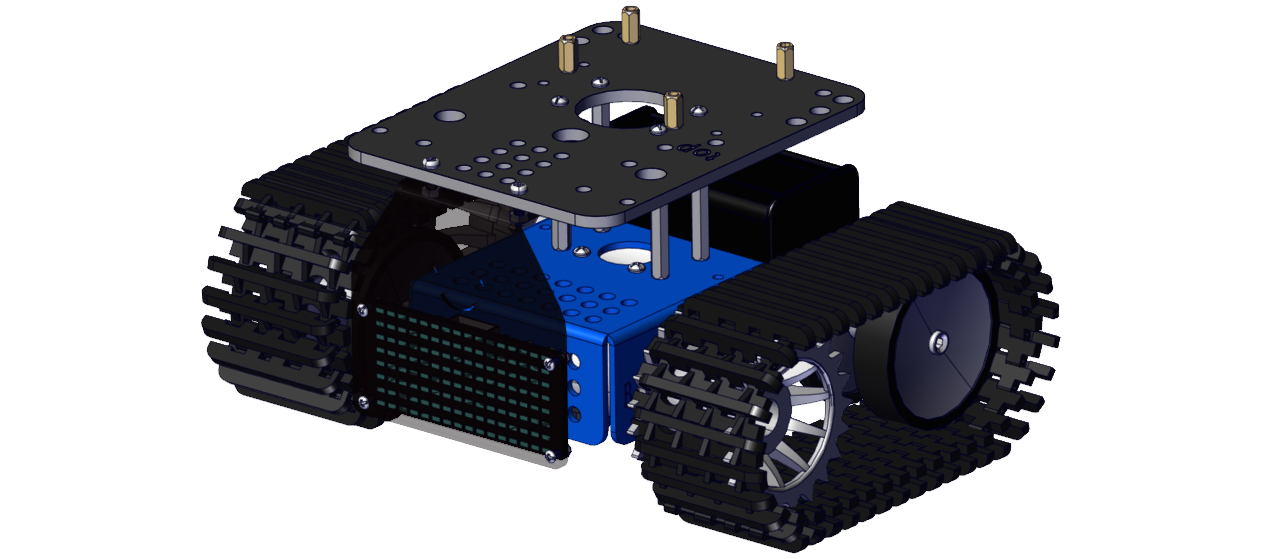

Paso 10

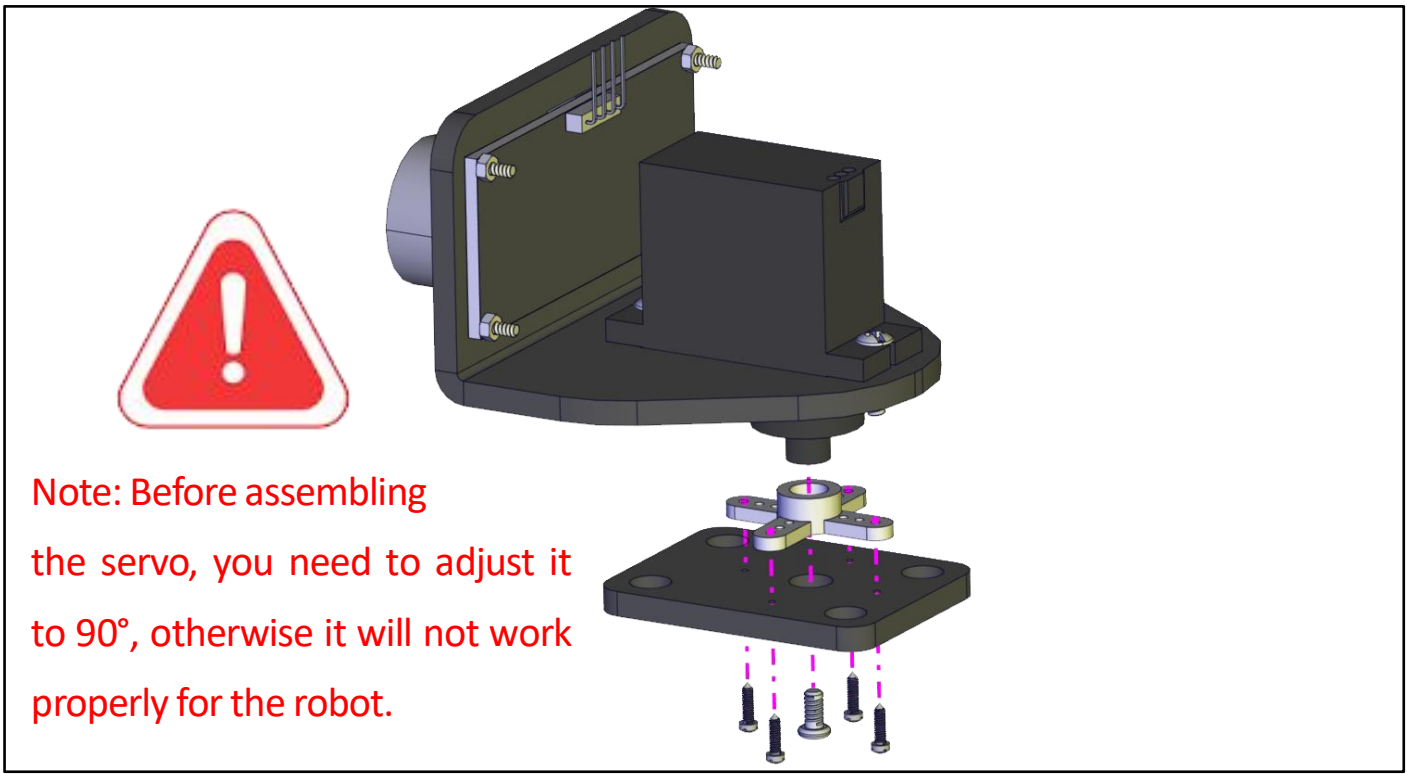

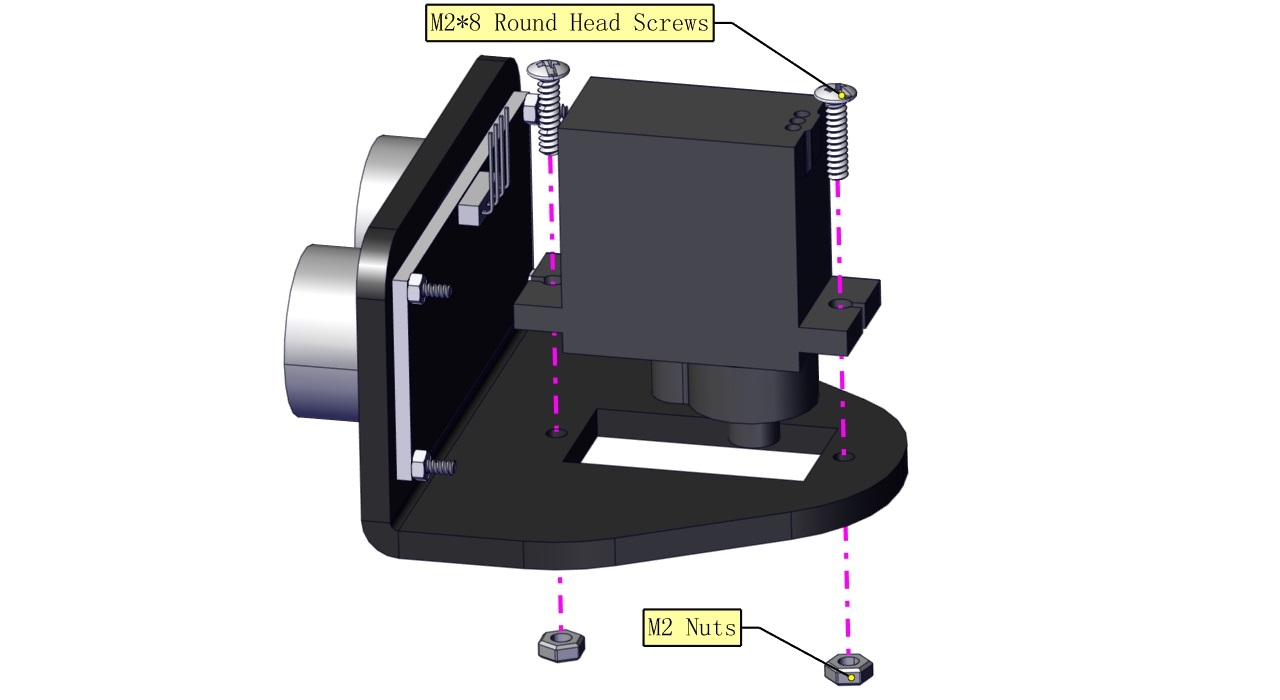

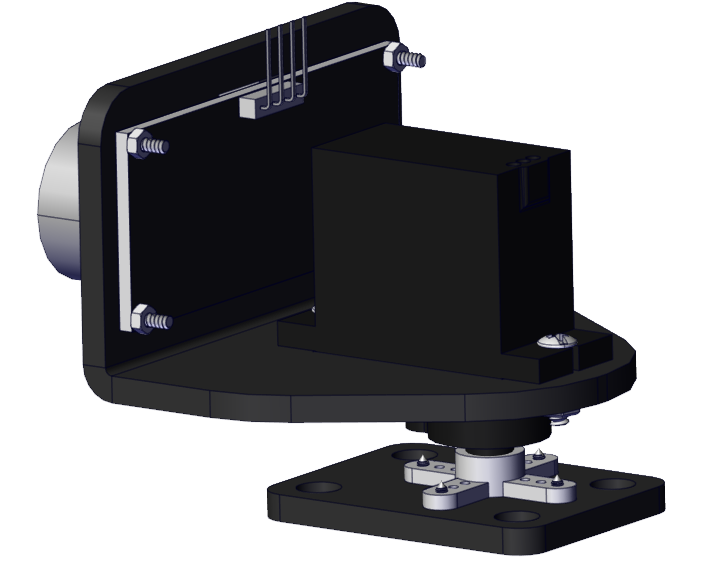

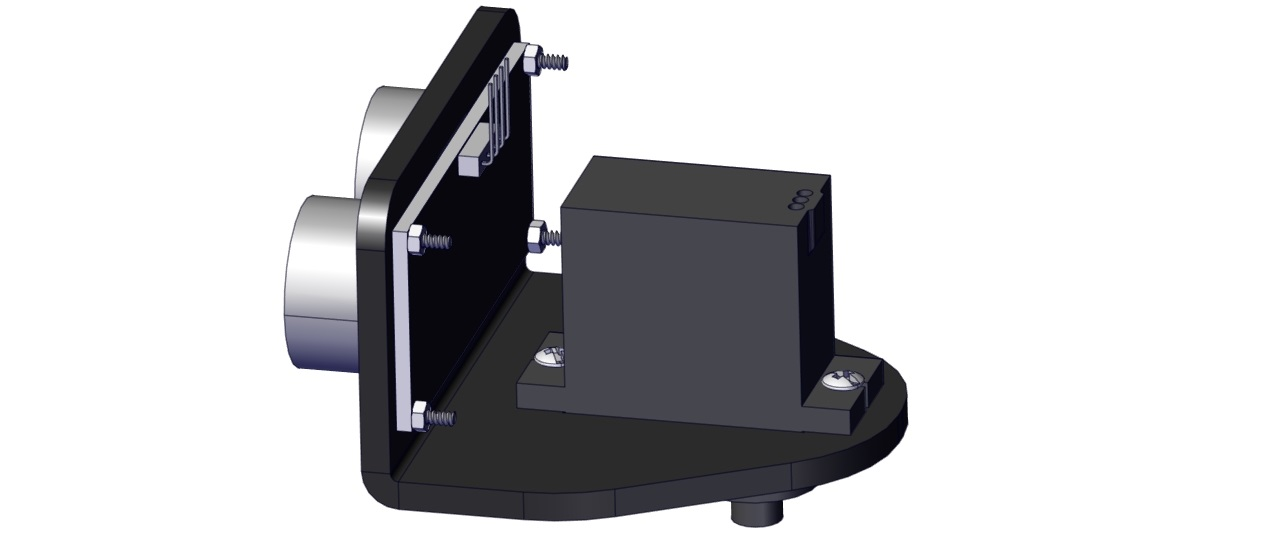

(Es necesario ajustar el ángulo del servo)

Ajuste el ángulo del servo a 90°

Para ajustar el código del servo, seleccione el código correspondiente según el curso.

1.Arduino: Descargue el archivo de código: Arduino

2.Kidsblock: Descargue el archivo de código: Kidsblock

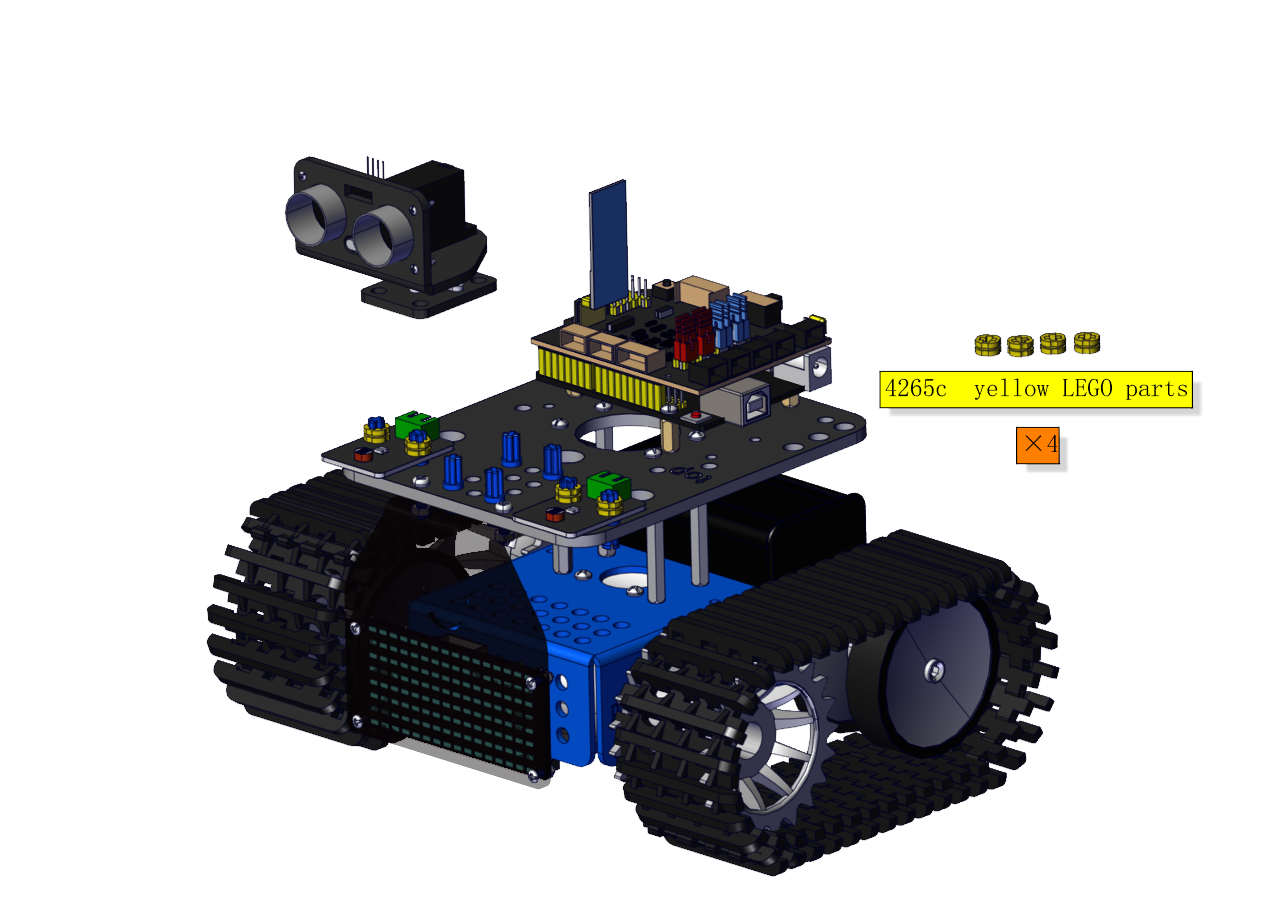

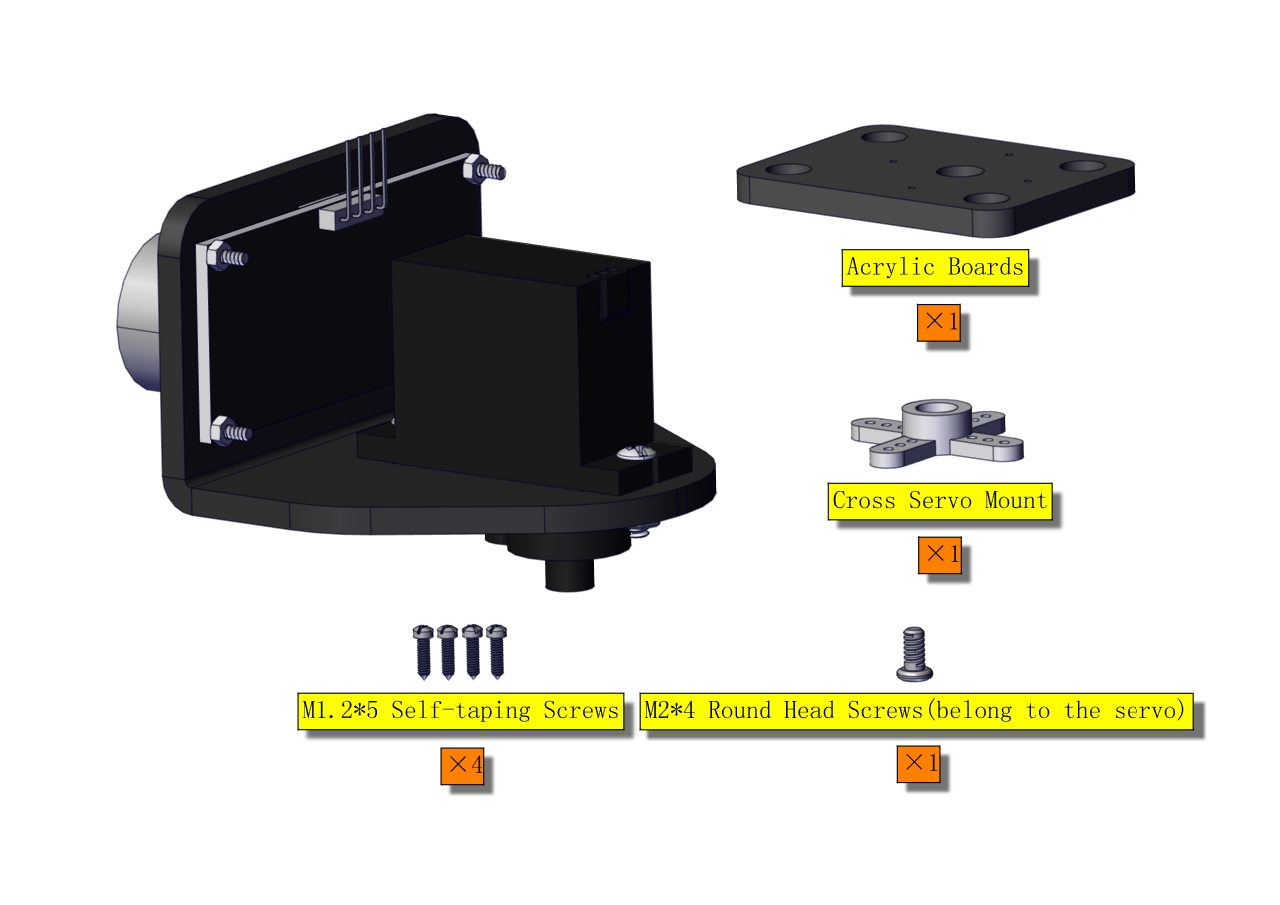

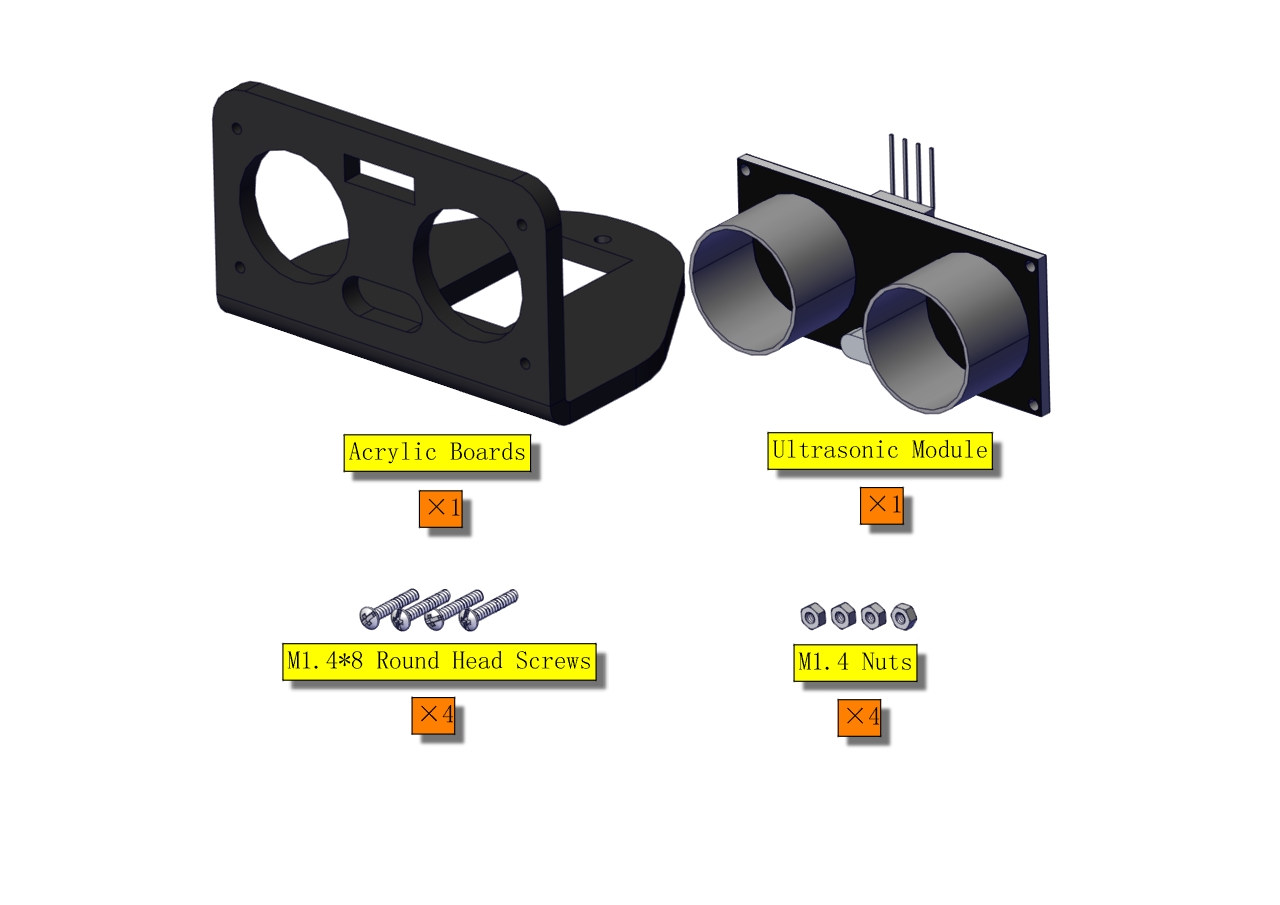

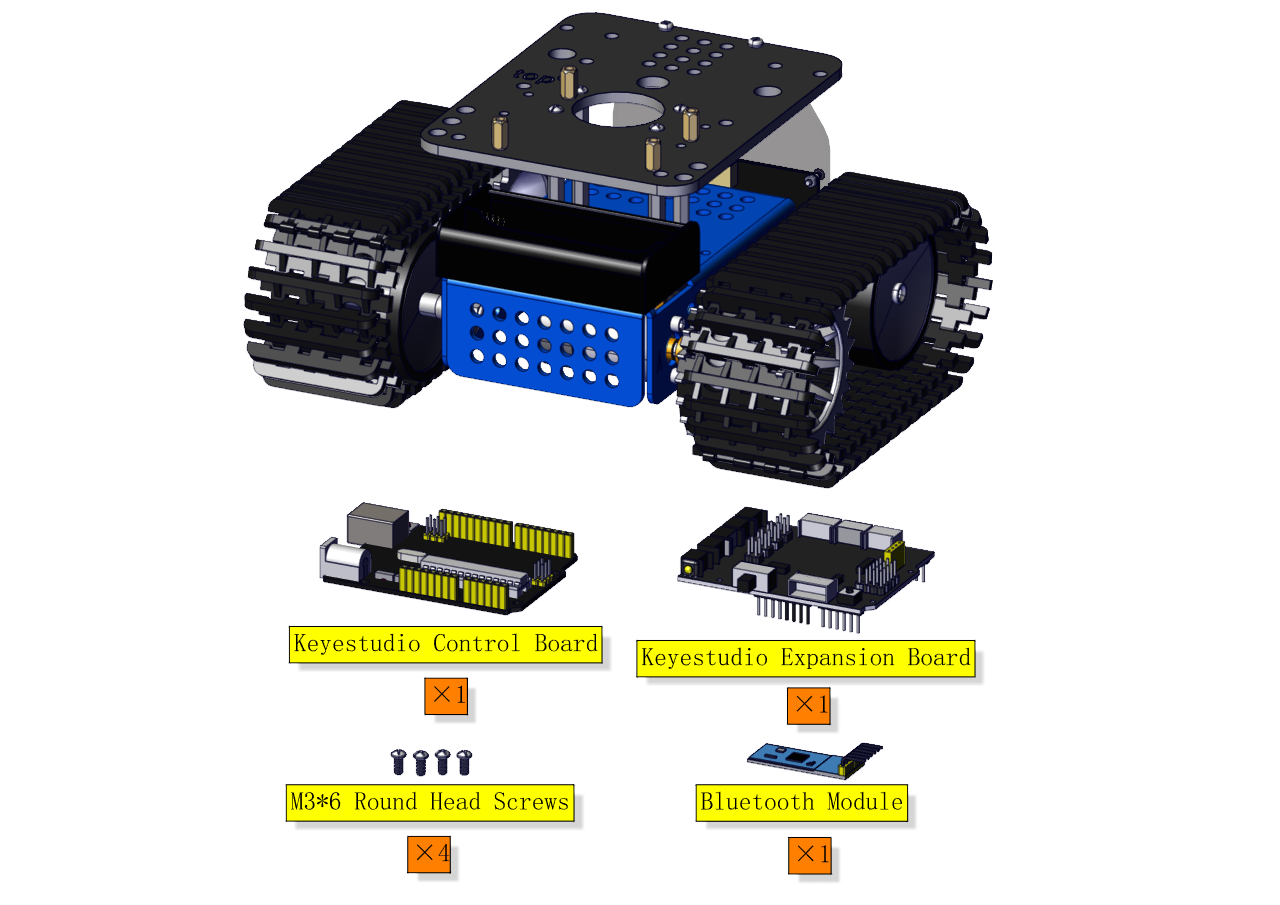

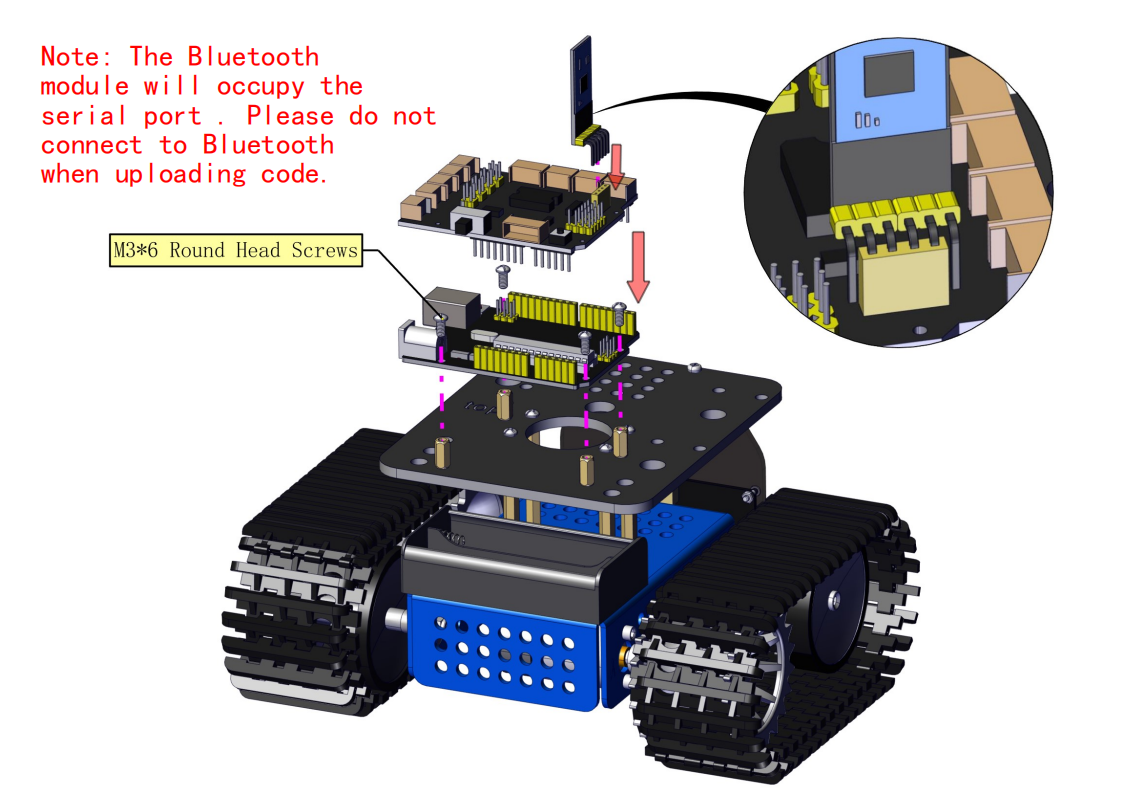

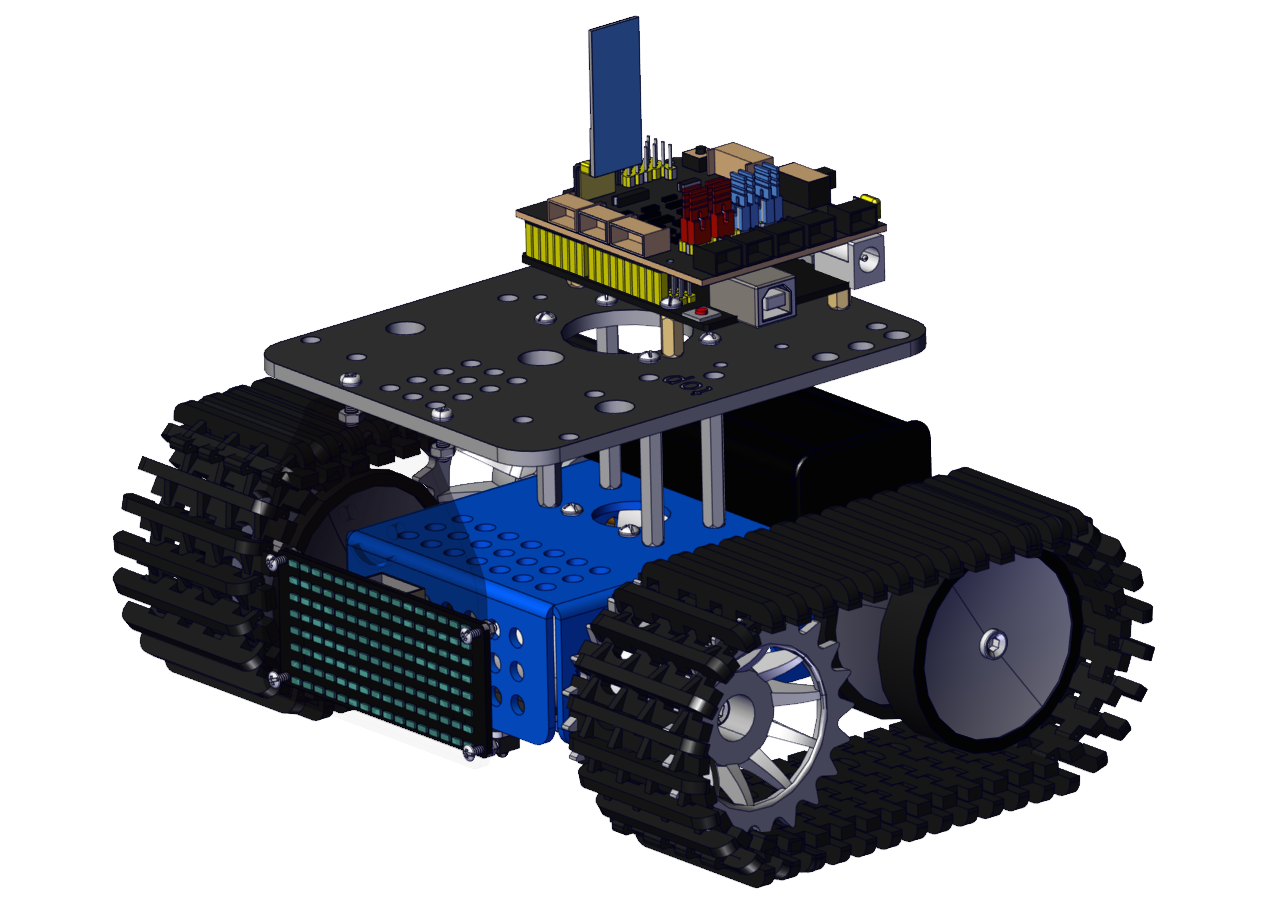

Después de inicializar el ángulo del servo, instale el módulo Bluetooth.

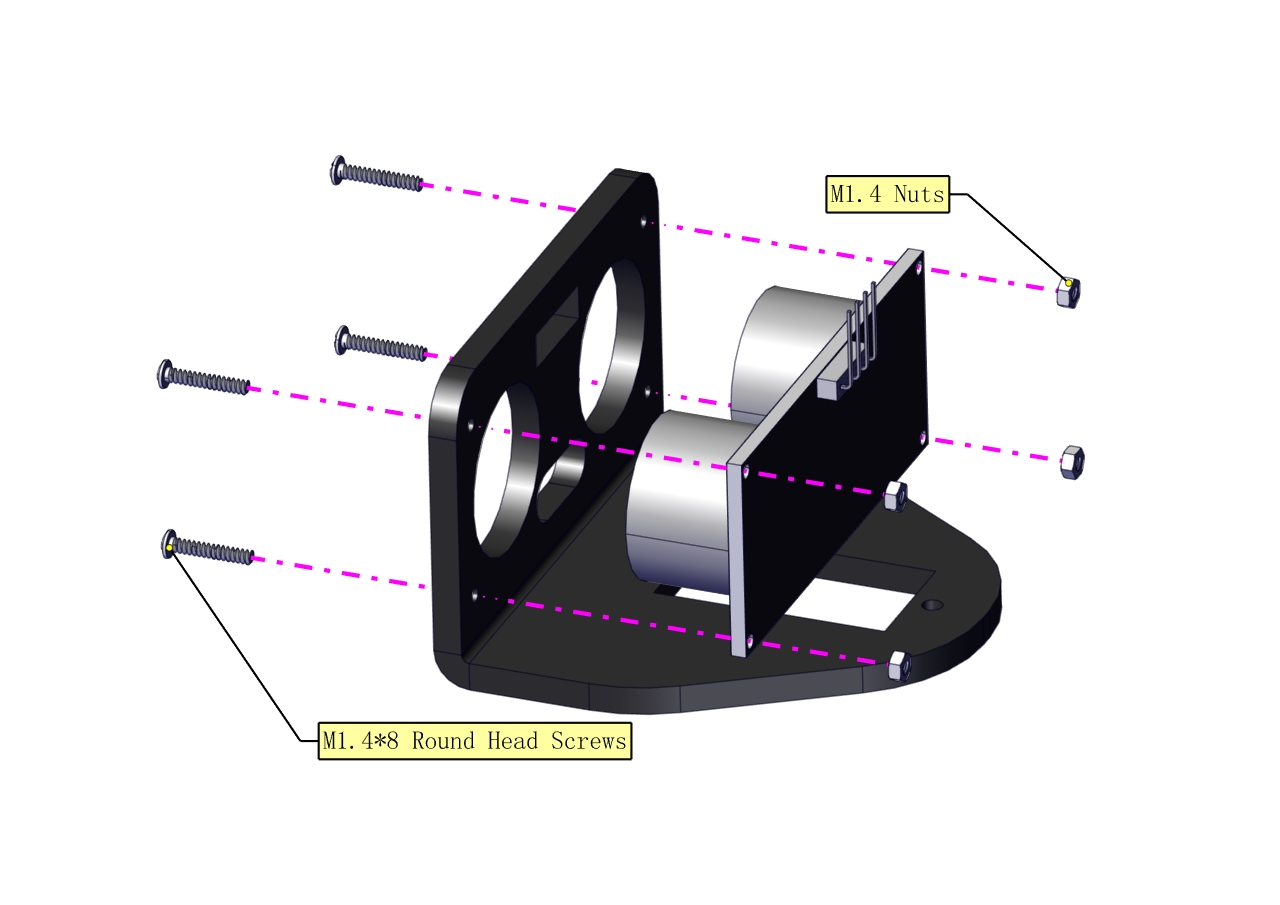

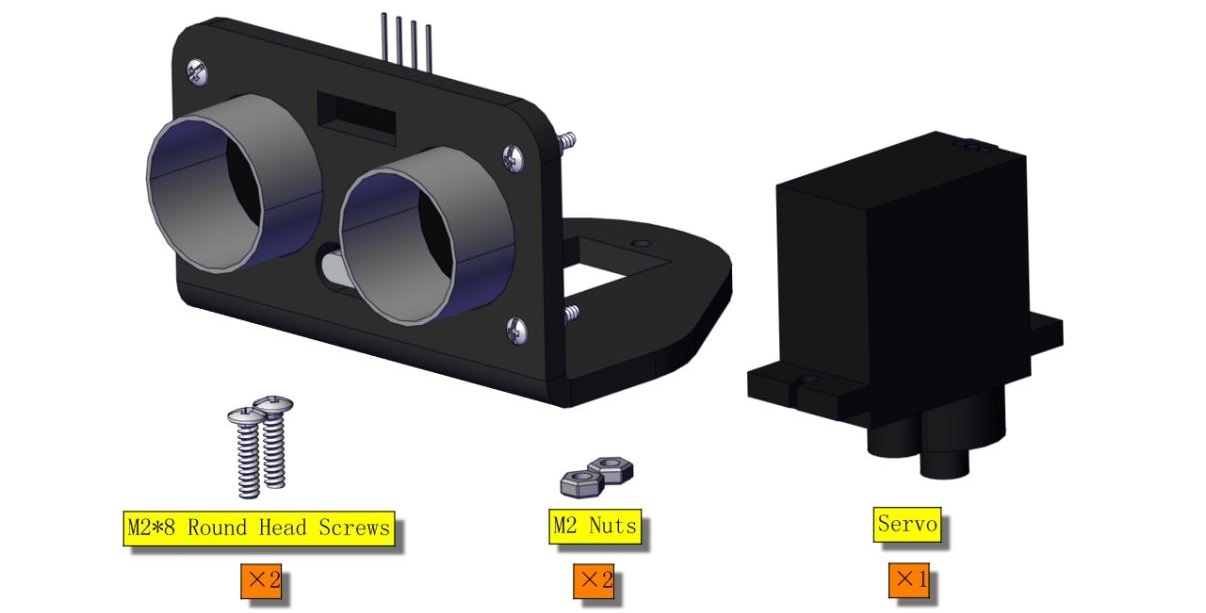

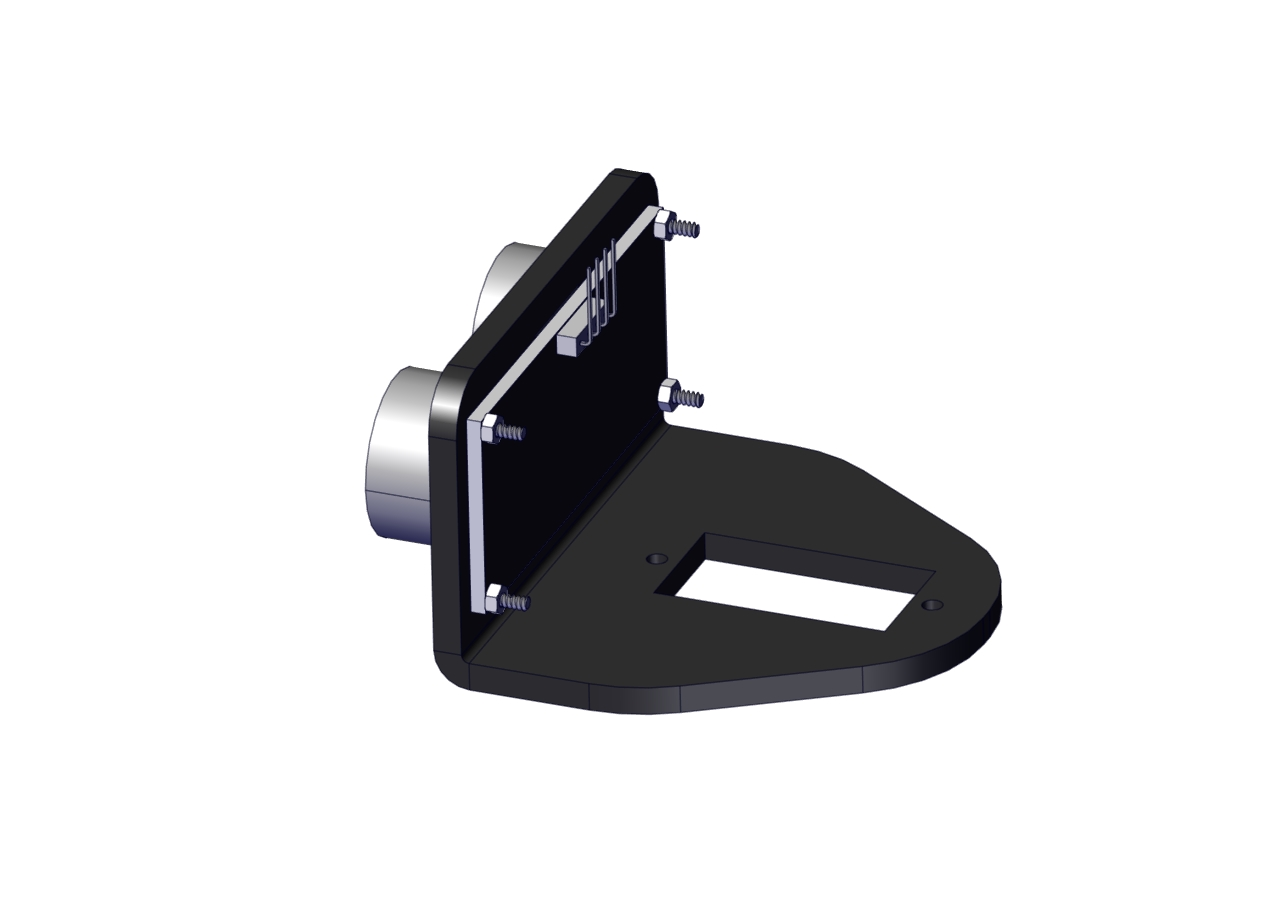

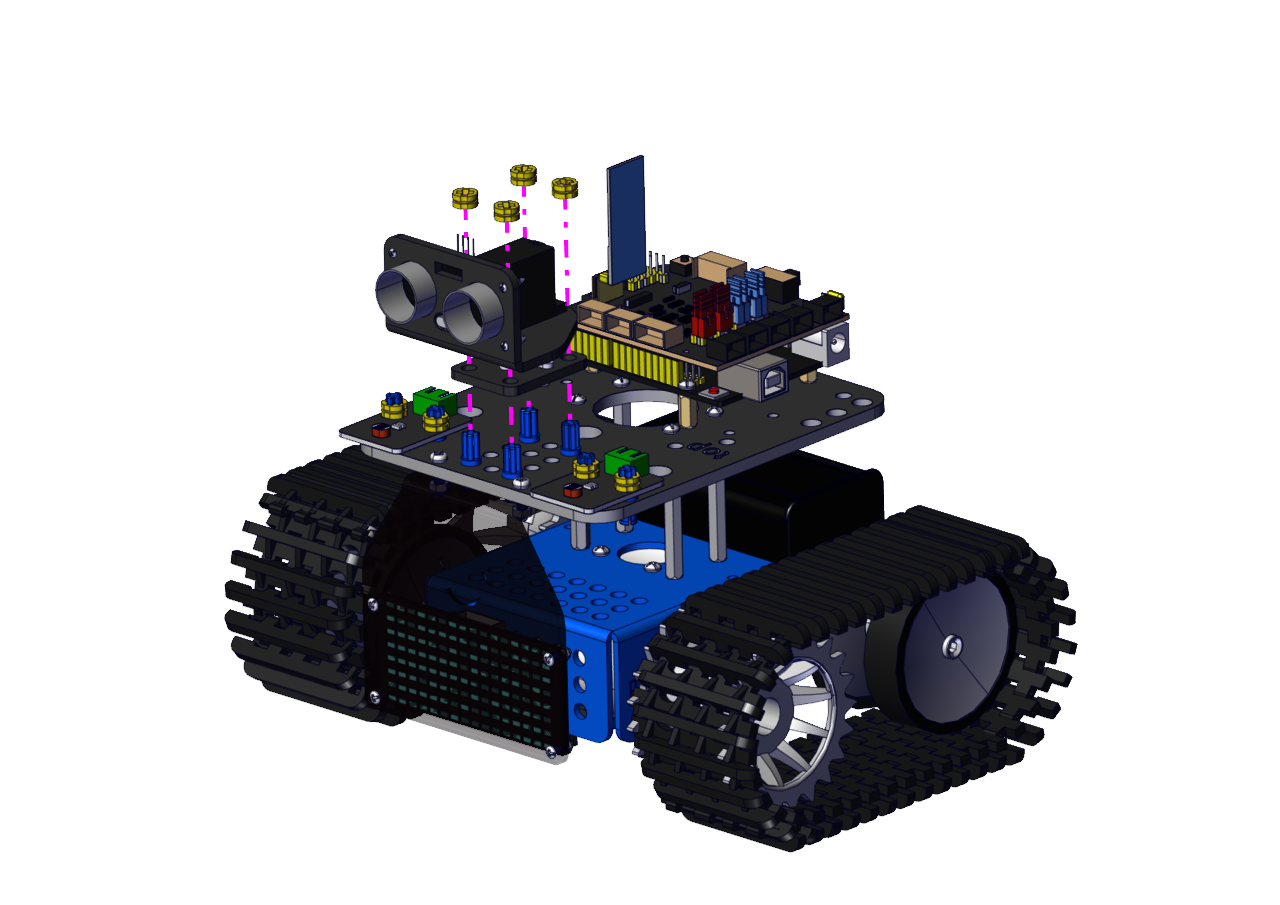

Mantenga el sensor ultrasónico paralelo a la placa.

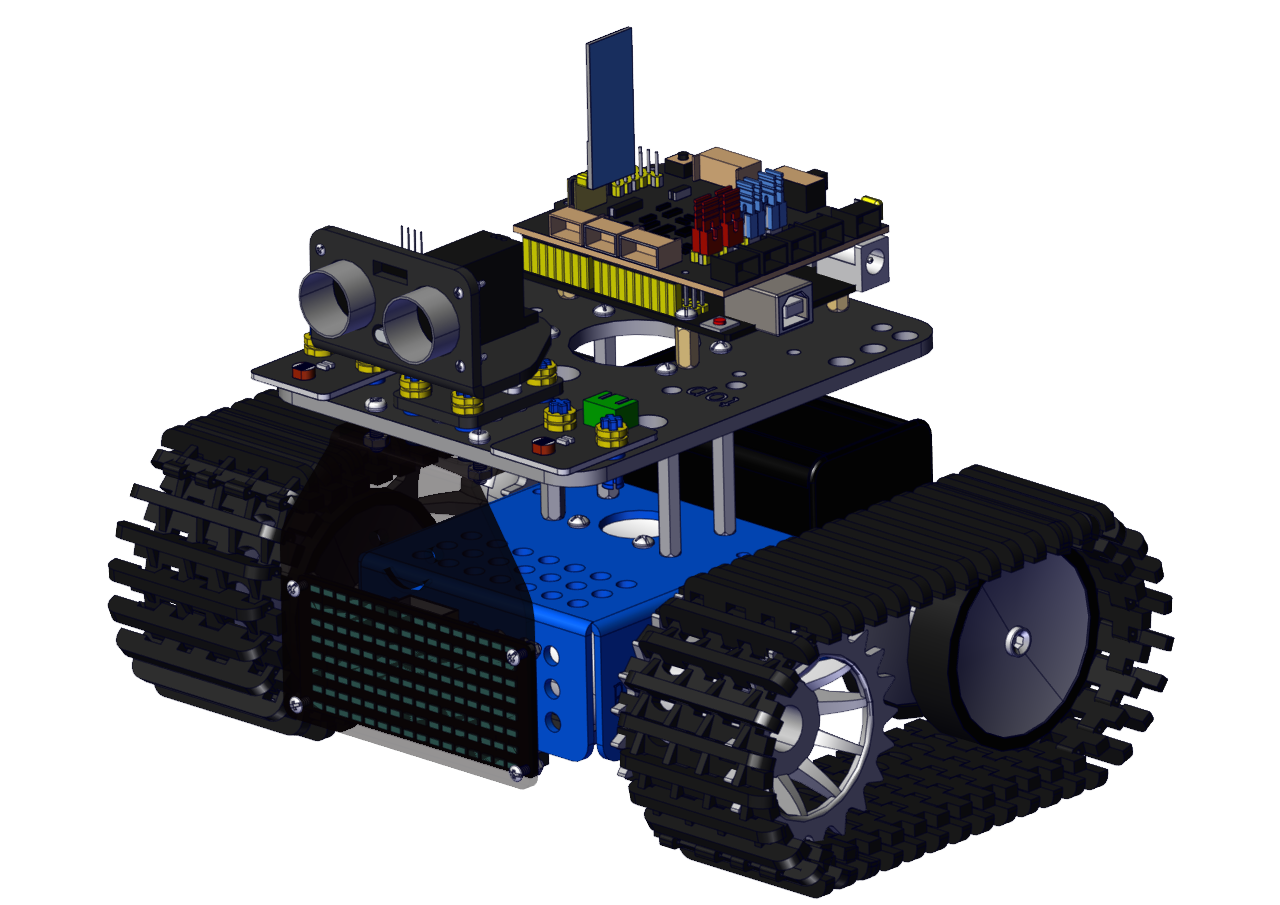

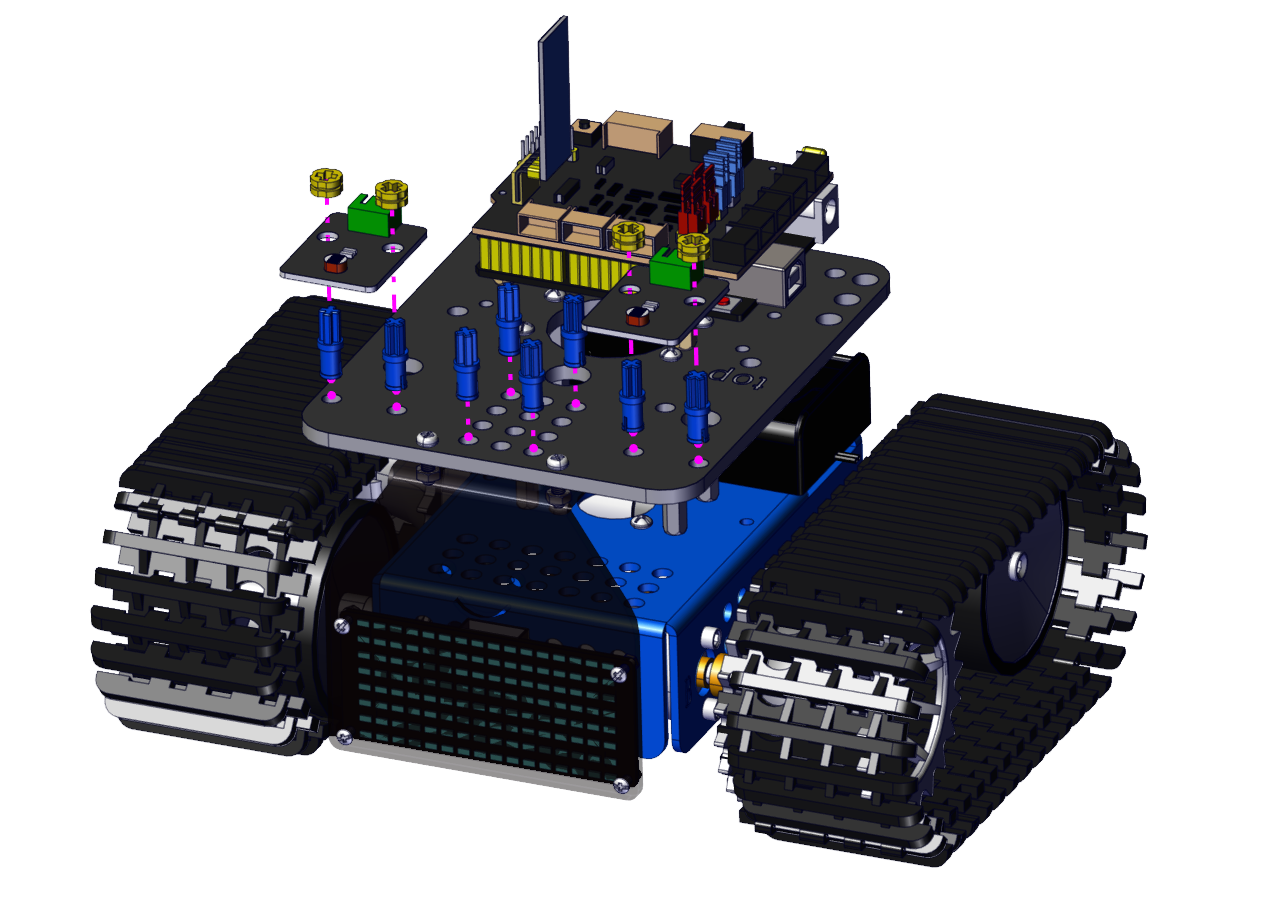

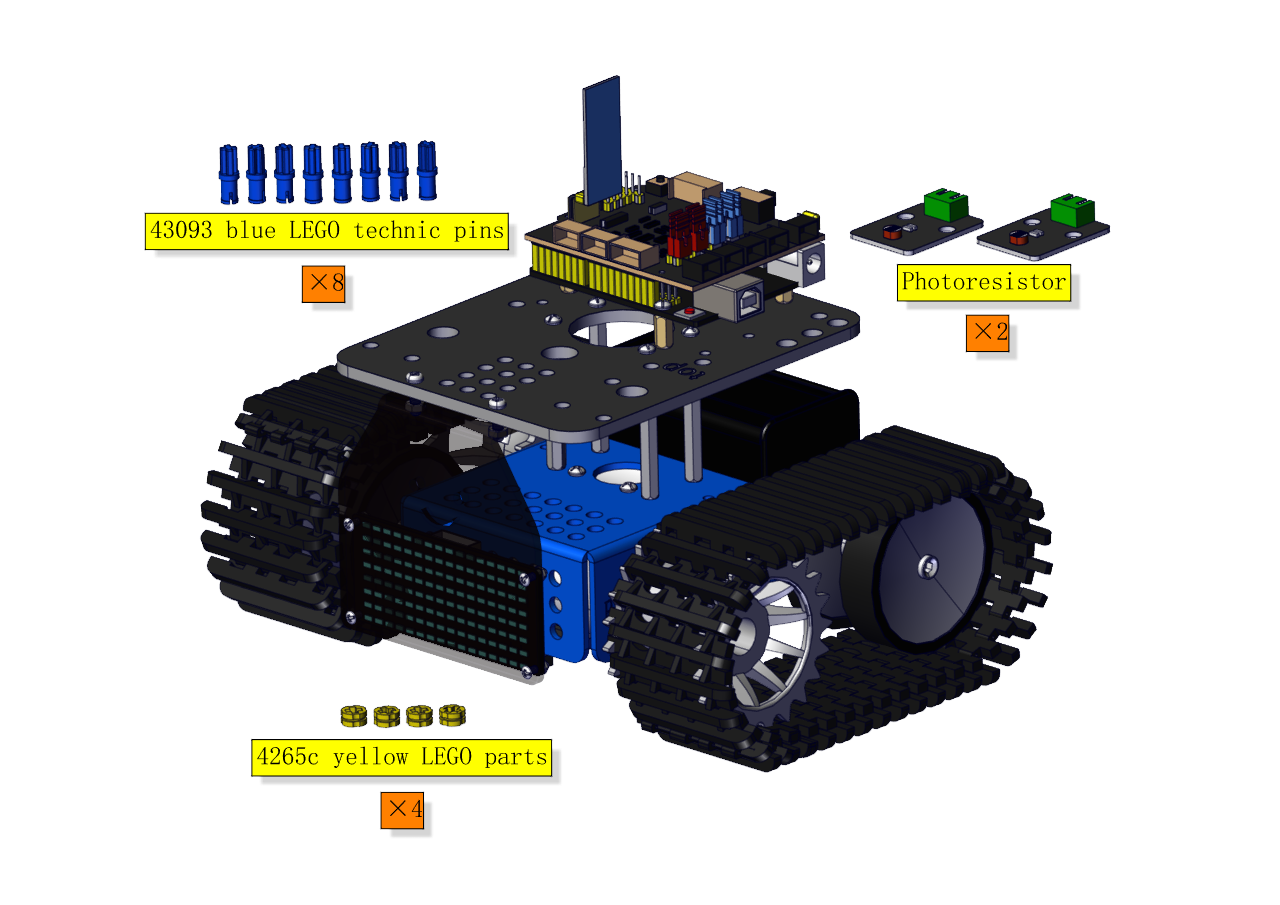

Paso 11

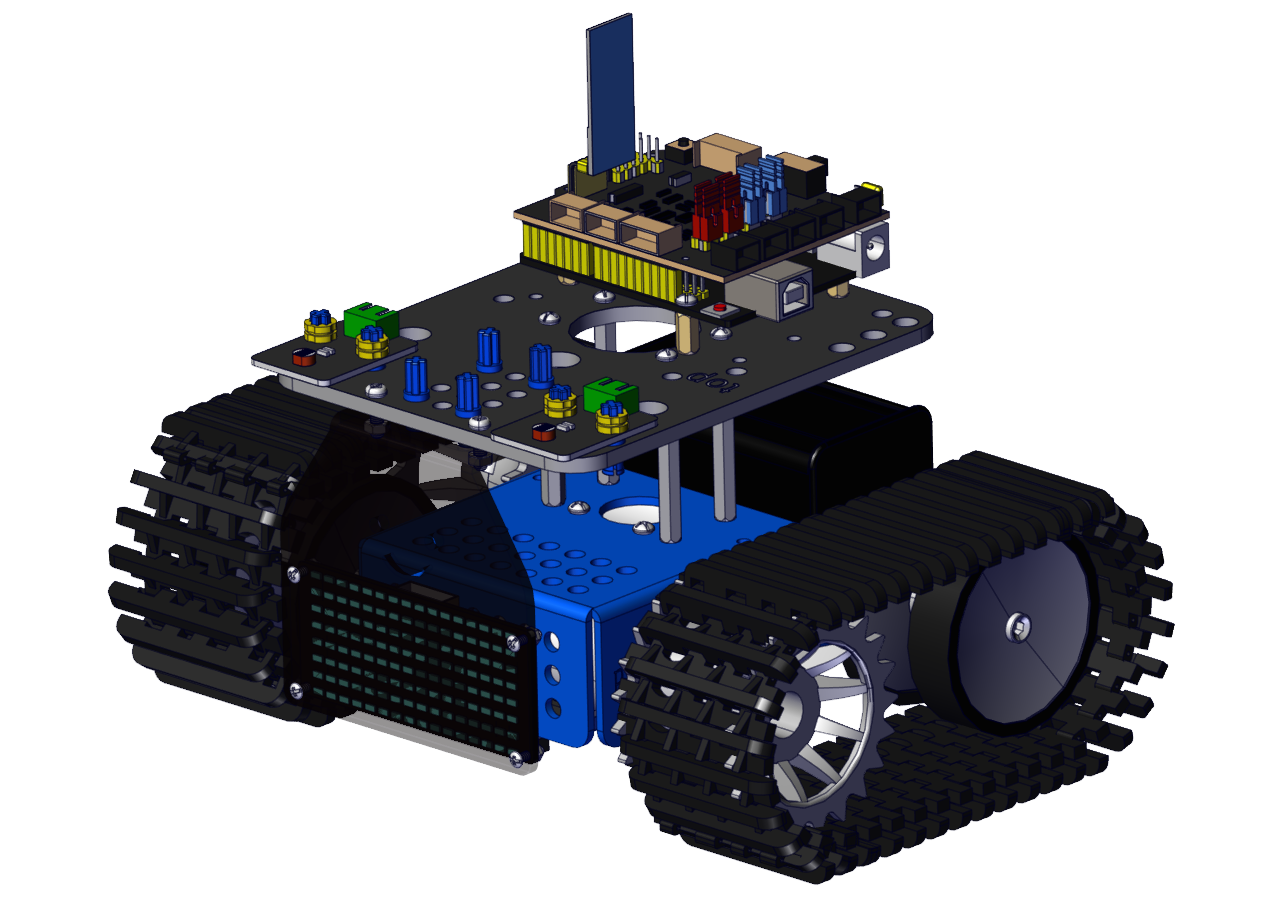

Paso 12

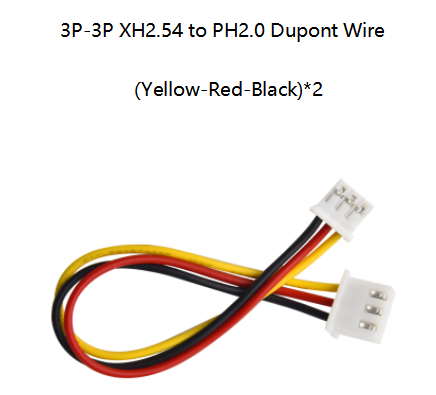

Cableado

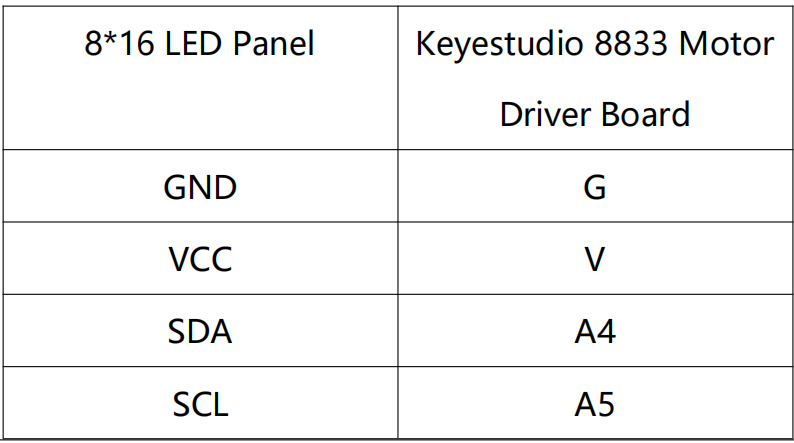

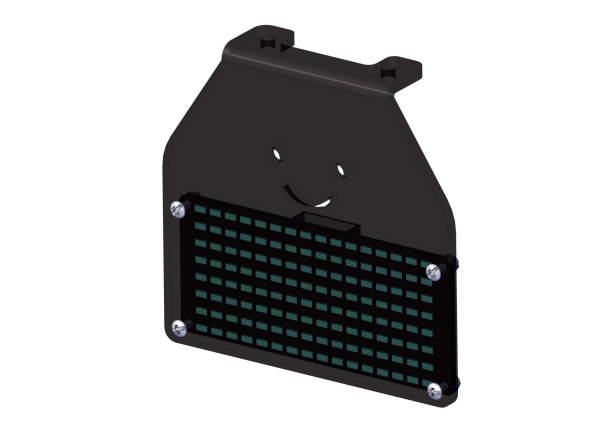

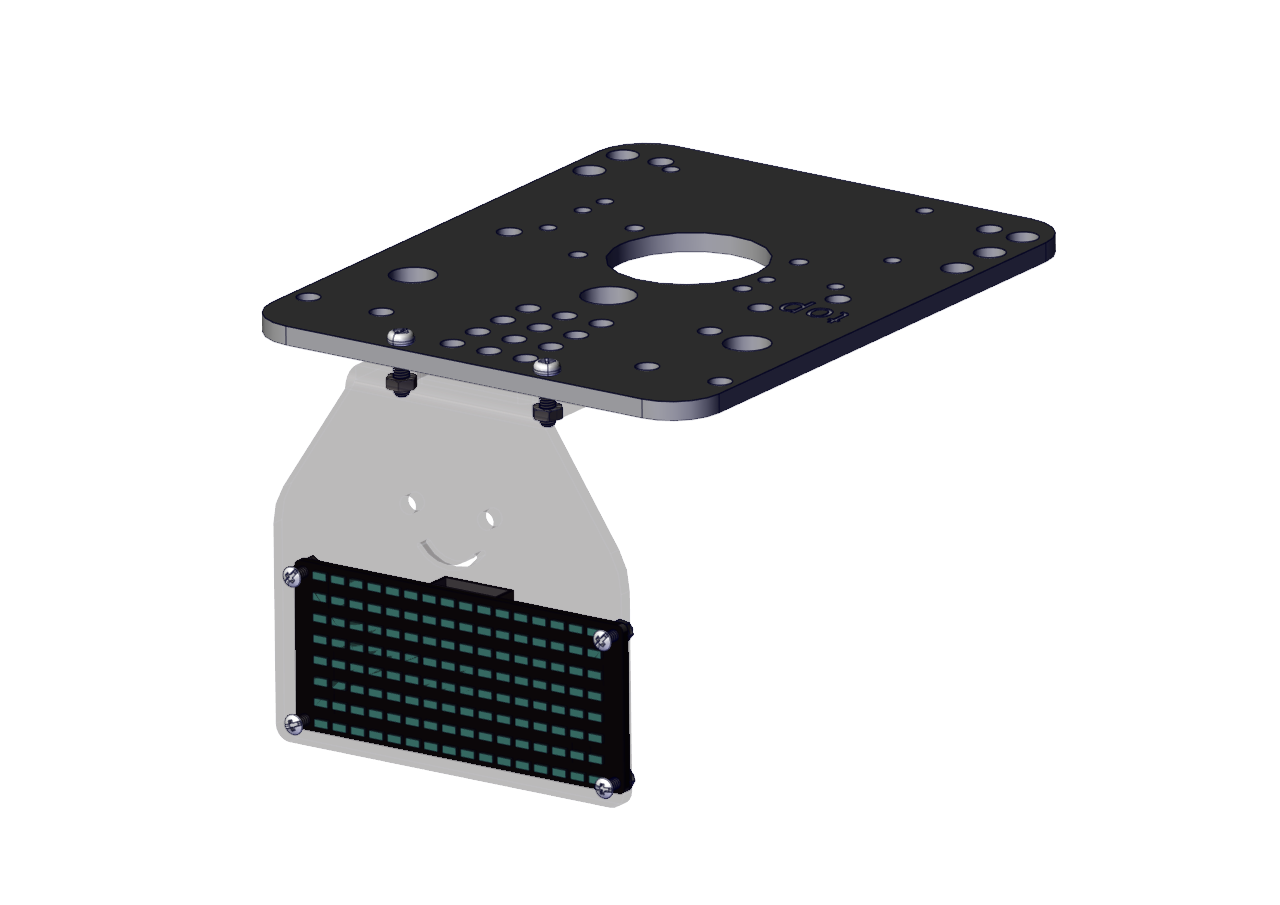

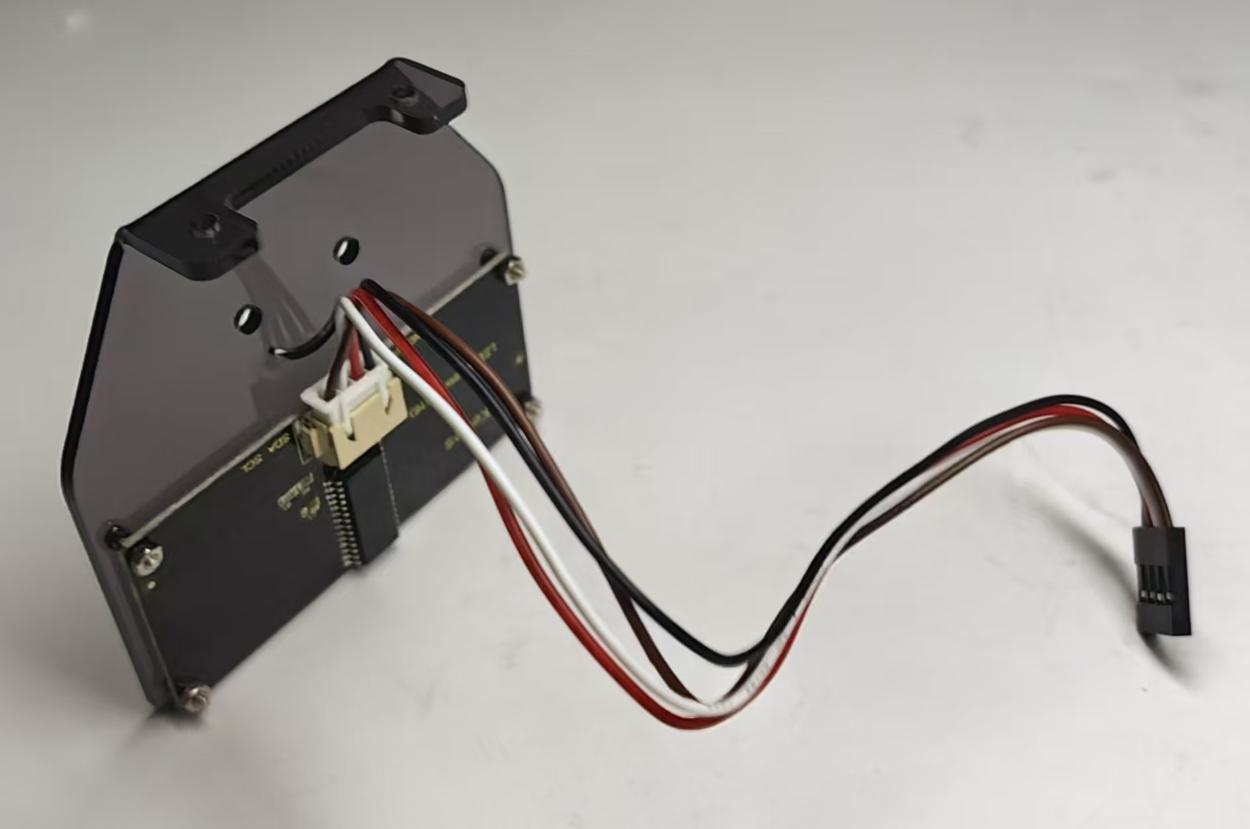

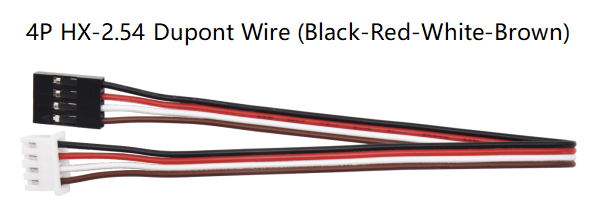

Para el panel LED 8*16, conecte los cables a A4 y A5.

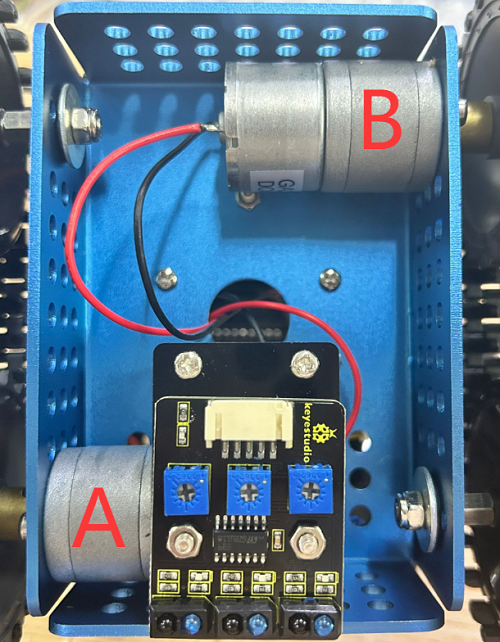

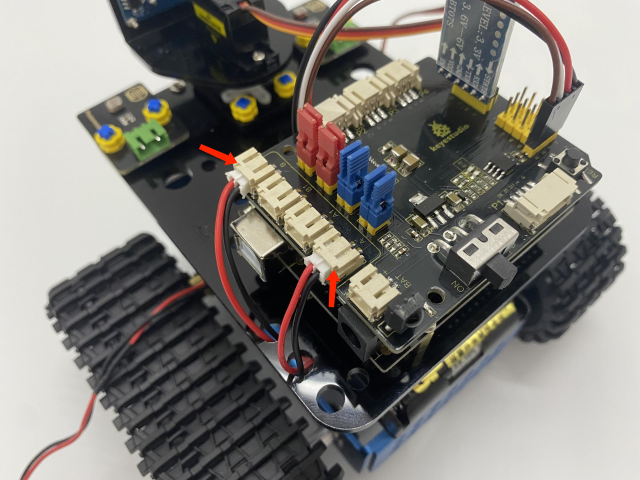

Conecte el motor A al puerto A y el motor B al puerto B.

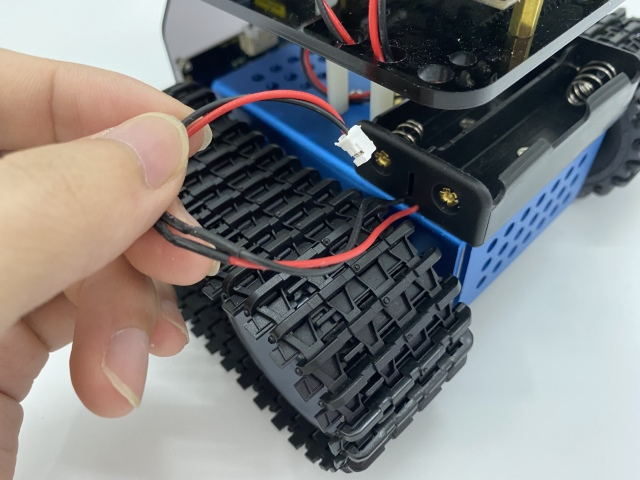

Conecte el cable de alimentación.

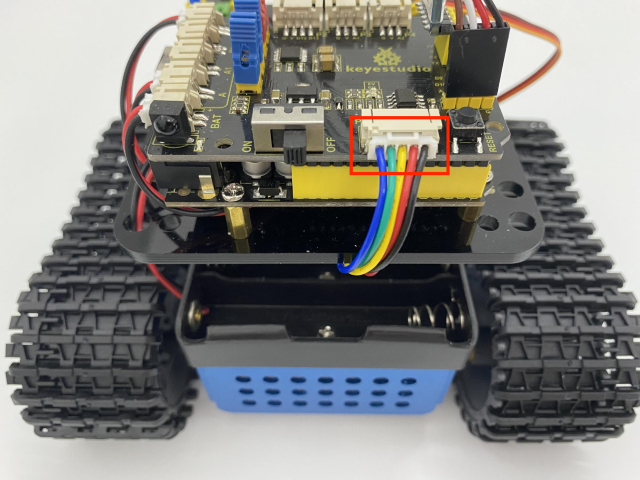

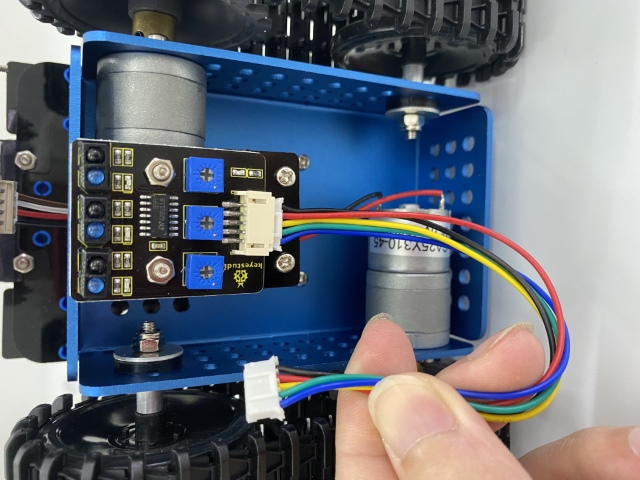

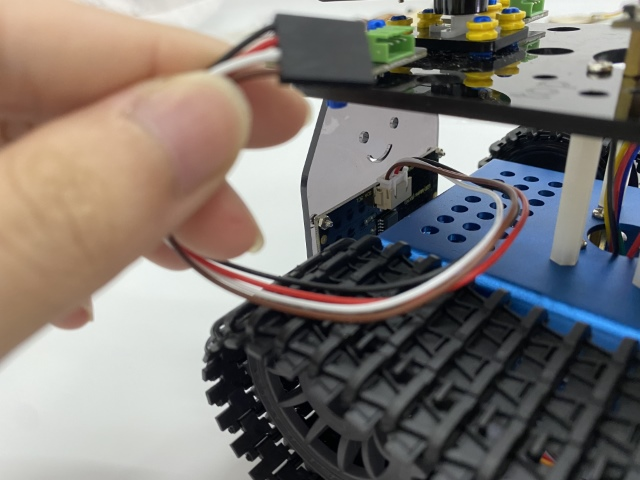

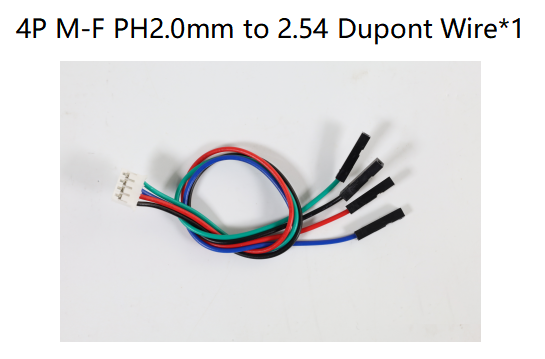

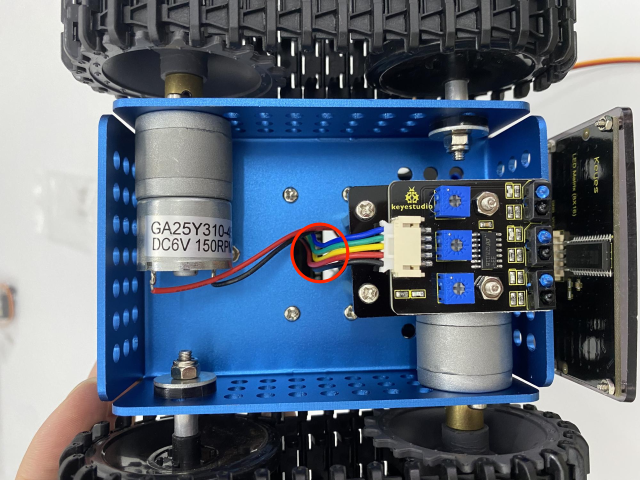

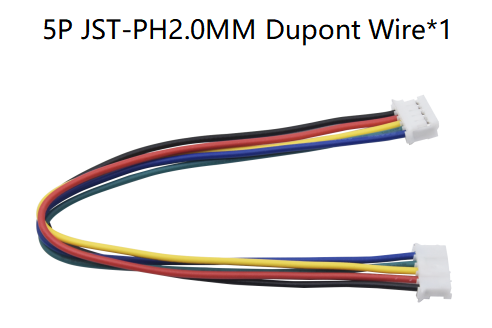

Sensor de seguimiento de línea (ver la imagen):

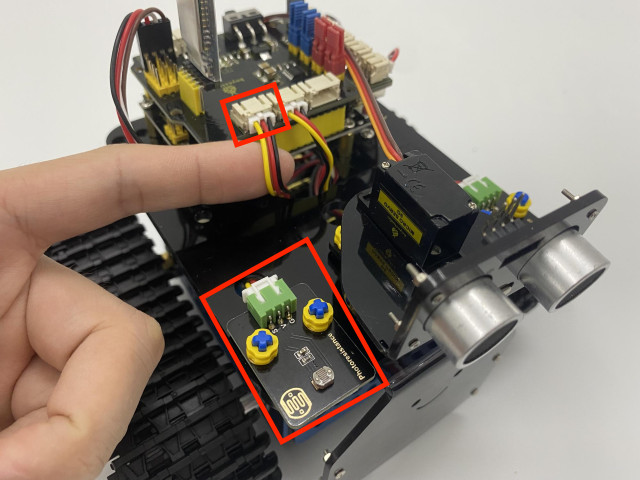

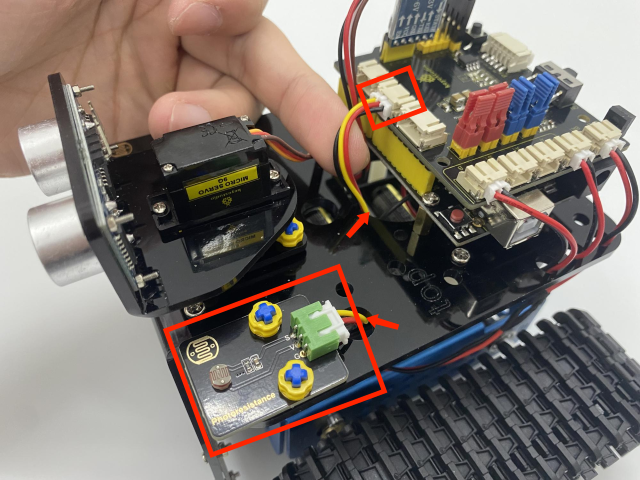

Conecte los fotorresistores:

Fotorresistor	Placa Keyestudio 8833
G	G
V	V
S	A1

Fotorresistor	Placa Keyestudio 8833
G	G
V	V
S	V2

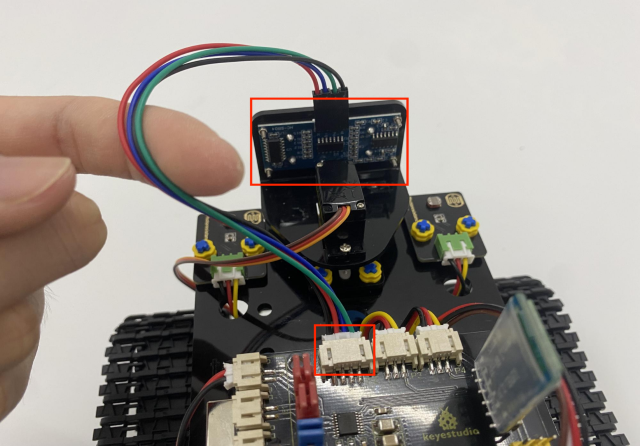

Conecte el sensor ultrasónico:

Sensor ultrasónico	Placa Keyestudio 8833
Vcc	V
Trig	D12
Echo	D13
Gnd	G

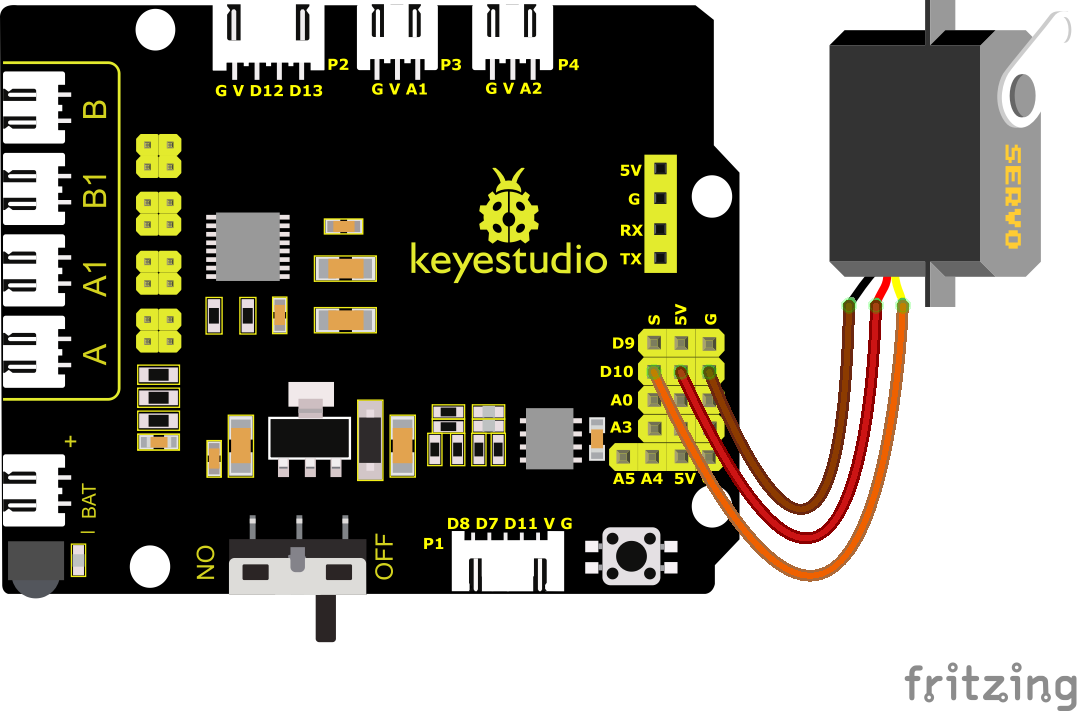

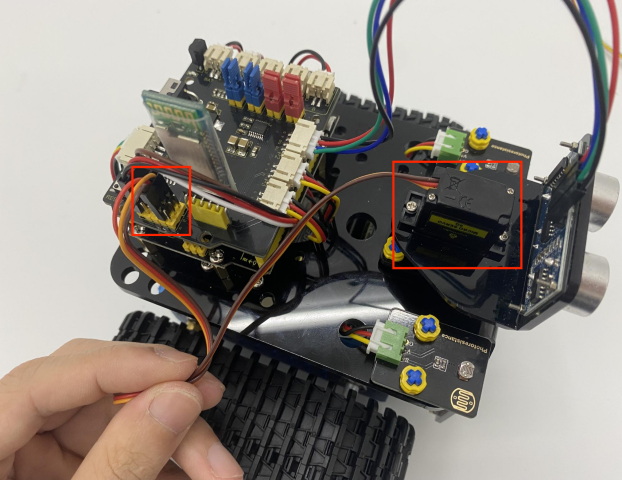

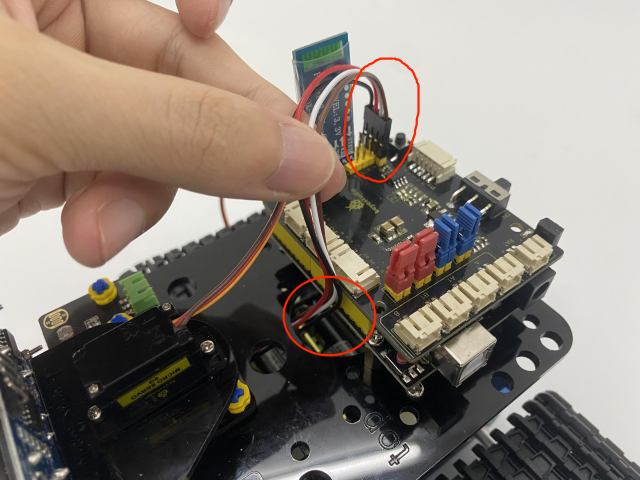

Conecte el servo (D10):

Servo	Placa Keyestudio 8833
Marrón	G
Rojo	V(5V)
Naranja	D10

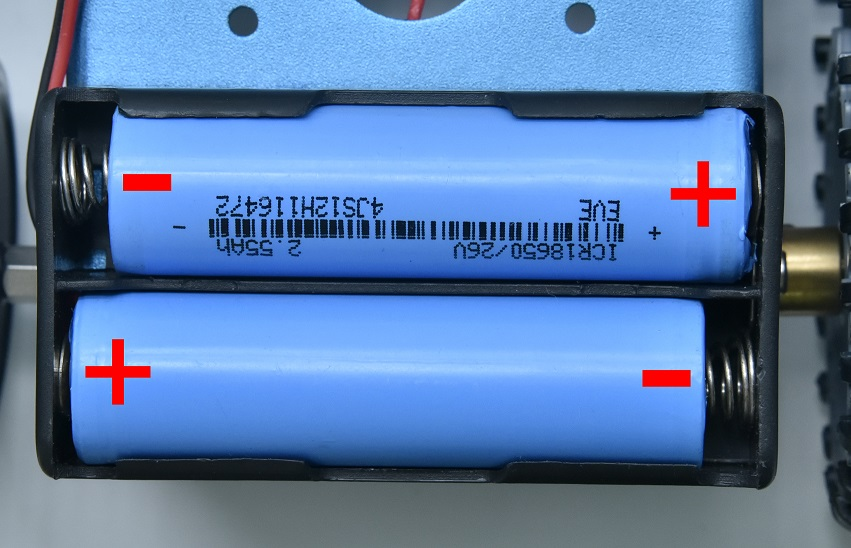

Adoptamos una batería de litio modelo 18650 con polo positivo puntiagudo, cuya potencia y capacidad no son requisitos.
