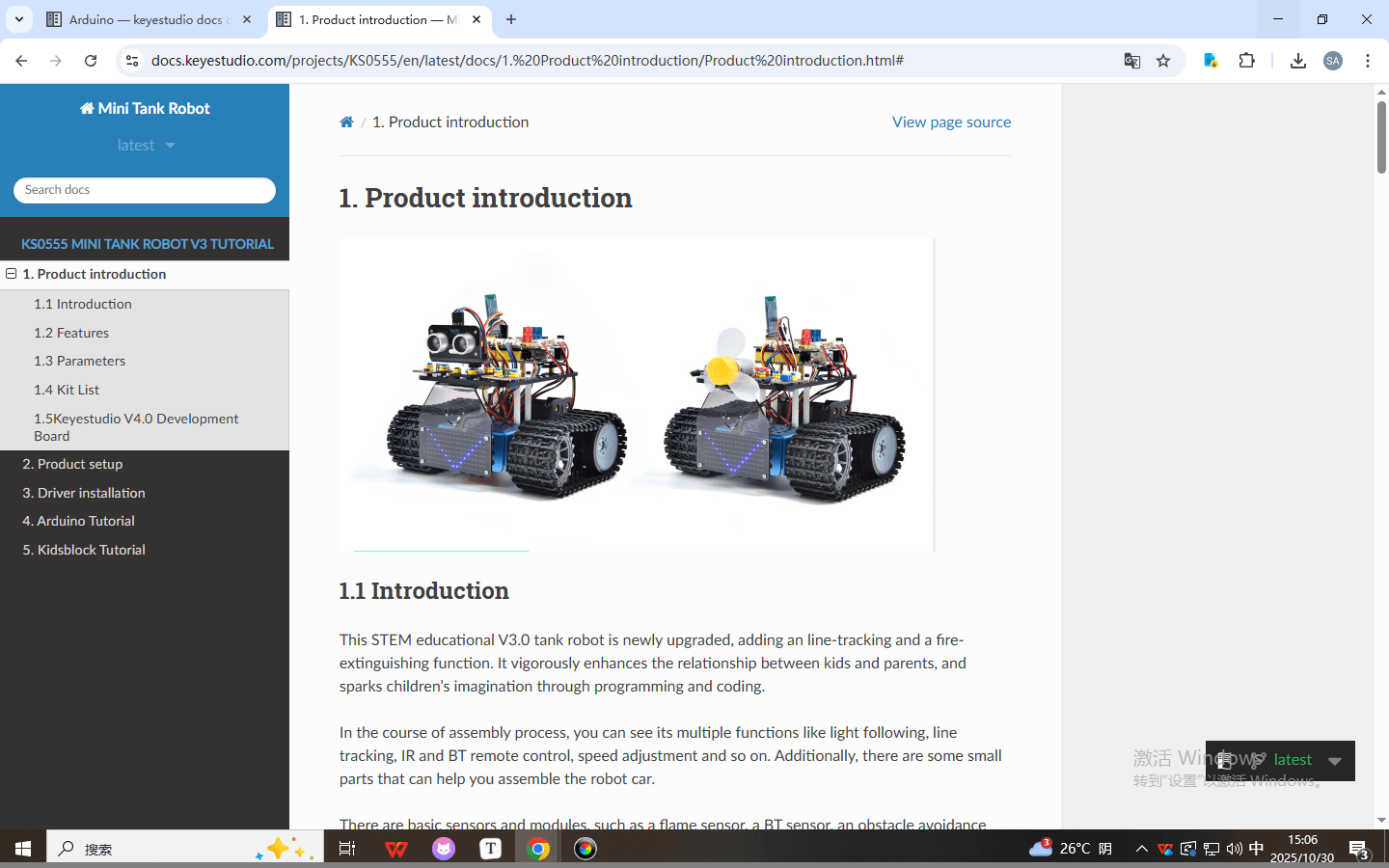

Per quanto riguarda il cambio di lingua nel tutorial, fare riferimento alla seguente immagine animata.

Tutorial Arduino

Tutorial Kidsblock

1. Introduzione al prodotto

1.1 Introduzione

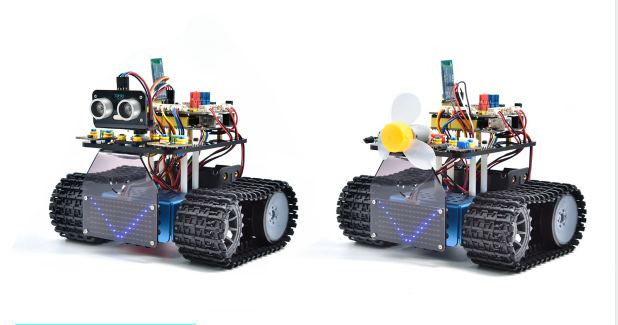

Questo robot carro armato STEM educativo V3.0 è stato recentemente aggiornato, aggiungendo una funzione di tracciamento linea e una funzione di estinzione incendi. Migliora vigorosamente la relazione tra bambini e genitori e accende l’immaginazione dei bambini attraverso la programmazione e la codifica.

Durante il processo di assemblaggio, è possibile vedere le sue molteplici funzioni come il seguire la luce, il tracciamento linea, il controllo remoto IR e BT, la regolazione della velocità e così via. Inoltre, ci sono alcune piccole parti che possono aiutarti ad assemblare l’auto robot.

Sono inclusi sensori e moduli di base, come un sensore di fiamma, un sensore BT, un sensore di evitamento ostacoli, un sensore di tracciamento linea e un sensore ultrasonico.

I due tutorial per il codice in linguaggio C dell’IDE Arduino e la programmazione grafica KidsBlock sono adatti anche per gli appassionati di diverse età.

È davvero la scelta migliore per te.

1.2 Caratteristiche

  1. Funzioni multiple: Confinamento, tracciamento linea, estinzione incendi, seguire la luce, controllo remoto IR e BT, controllo della velocità e così via.

  2. Facile da costruire: assembla il robot con alcune parti.

  3. Elevata tenacità: Staffe in lega di alluminio, motori metallici, ruote di alta qualità

  4. Elevata estensione: collega molti sensori e moduli tramite lo scudo del driver del motore e le parti LEGO

  5. Controlli multipli: Controllo remoto IR, controllo tramite App (sistemi iOS e Android)

  6. Programmazione di base: codice in linguaggio C dell’IDE Arduino e programmazione grafica KidsBlock.

1.3 Parametri

  • Tensione di lavoro: 5V

  • Tensione di ingresso: 6-9V

  • Corrente di uscita massima: 1.5A

  • Dissipazione di potenza massima: 32W

  • Velocità del motore: 5V 200 rpm / min

  • Modalità di azionamento del motore: doppio ponte H (HR8833)

  • Angolo di induzione ultrasonica: <15°

  • Distanza di rilevamento ultrasonica: 2cm-300cm

  • Distanza del telecomando a infrarossi: 10 metri (misurata)

  • Distanza del telecomando BT: 30 metri (misurata)

1.4 Elenco del kit

No.

Nome

QTY

Immagine

1

Telaio robot carro armato（Si prega di portare due batterie 18650）

1


2

Scheda di sviluppo Keyestudio V4.0 (compatibile Arduino UNO)

1

3

Scheda di espansione driver motore Keyestudio 8833

1

4

Modulo BT BLE DX-BT24 V5.1

1

5

Sensore ultrasonico HC-SR04

1

6

Pannello LED Keyestudio 8*16

1

7

Modulo LED Giallo

1

2

8

Sensore di fiamma

2

1

9

Modulo motore 130

1

5

10

Fotoresistore

2

4

11

Scheda acrilica per pannello LED 8*16

1

4

12

Scheda acrilica superiore

1

13

Scheda acrilica

1


14

Telecomando Keyestudio JMFP-4 17 tasti (Batterie in KS0555F)

1

11

15

Servo Keyestudio 9G 180 °

1

16

Cavo USB

1

17

Tubo avvolgente

1

18

Cacciavite 3.0*40MM

1

19

Fascette 3*100MM

5

20

Chiave a L M2.5

1

21

Chiave a L M3

1

22

Chiave a L M1.5

1

23

Cartone

1

24

Cavo Dupont 4P M-F PH2.0mm a 2.54 (Verde-Blu-Rosso-Nero)

1

25

Cavo Dupont 4P HX-2.54 (Nero-Rosso-Bianco-Marrone)

1

5

26

Cavo Dupont 5P JST-PH2.0MM

1

27

Cavo Dupont 3P-3P XH2.54 a 2.54（Giallo-Rosso-Nero)

1

9

28

Cavo Dupont 3P-3P XH2.54 a PH2.0（Giallo-Rosso-Nero)

2

10-1

29

Cavo Dupont 4P-3P XH2.54 a PH2.0（Giallo-Rosso-Nero)

2

11

30

Cavo Dupont 4P XH2.54 a PH2.0（Verde-Blu-Rosso-Nero)

1

8

31

Viti a testa tonda M1.4*8MM

6

32

Dadi M1.4

6

33

Dadi M2

8

34

Viti a testa tonda M2*8MM

8

35

Viti a testa tonda M1.2*5MM

6

36

Viti a testa tonda M3*6MM

18

37

Viti a testa tonda M3*10MM

3

38

Dadi M3

3

39

Colonna di rame a doppio passaggio M3*10MM

4

40

Boccola esagonale in rame (M3*45MM)

4

image-20250902121024042

41

Perno assiale tecnico blu 43093 con creste di attrito

11

42

Boccola tecnica 4265c

11

43

Cappuccio ponticello blu

4

44

Cappuccio ponticello rosso

4

45

Chiave inglese

1


46

Ruota motrice del telaio

2


47

Ruota portante del telaio

2


48

Vite a esagono incassato M4*12MM

2


49

Vite a esagono incassato M4*35MM

2


50

Cingolo a nastro

2

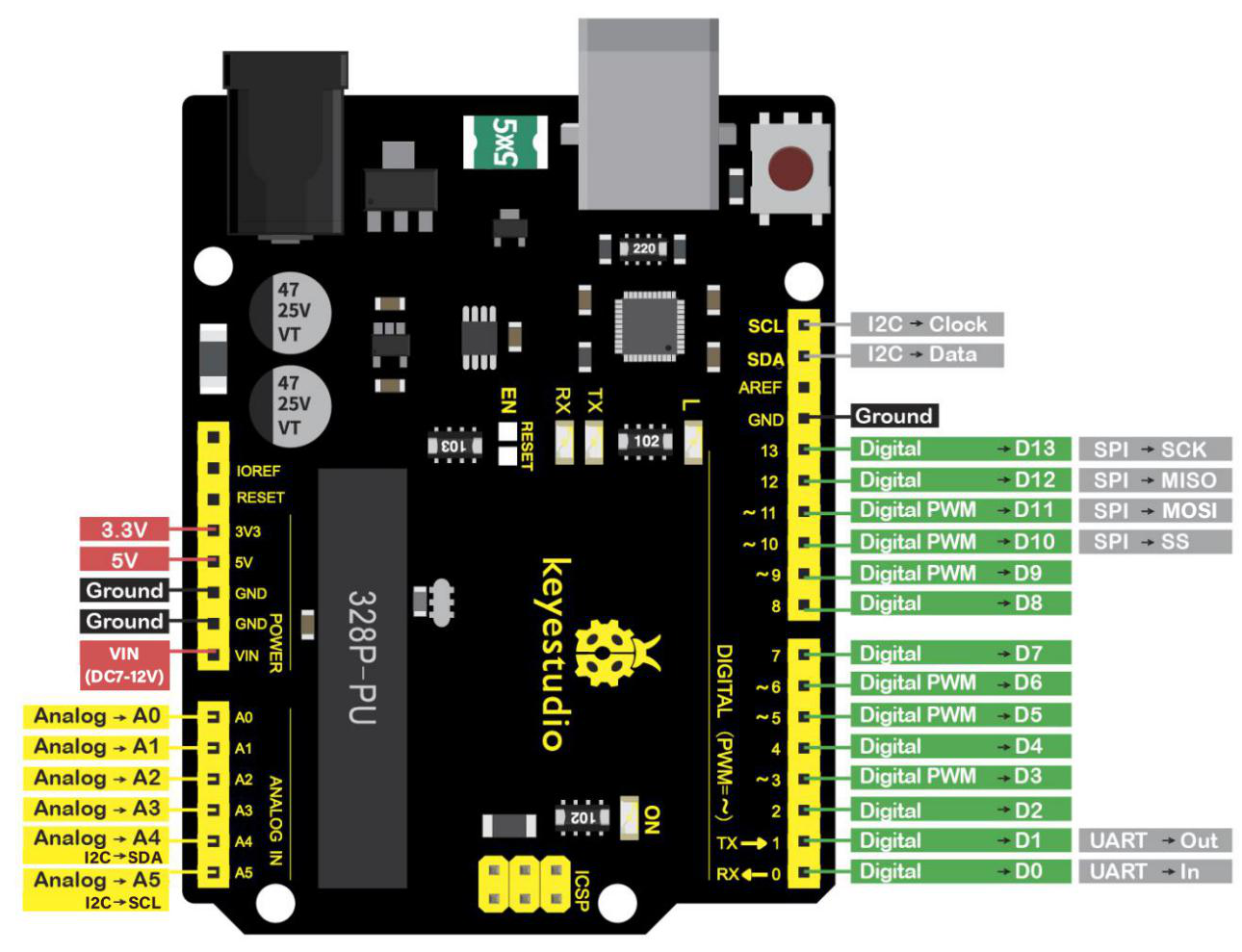

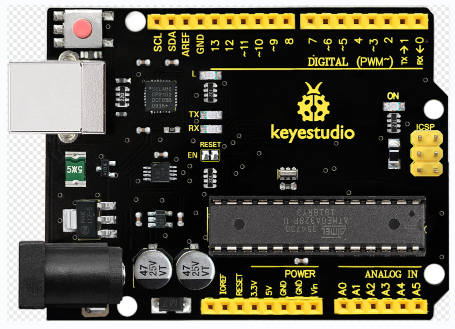

1.5 Scheda di sviluppo Keyestudio V4.0

È necessario sapere che la scheda di sviluppo Keyestudio V4.0 è il cuore di questa smart car.

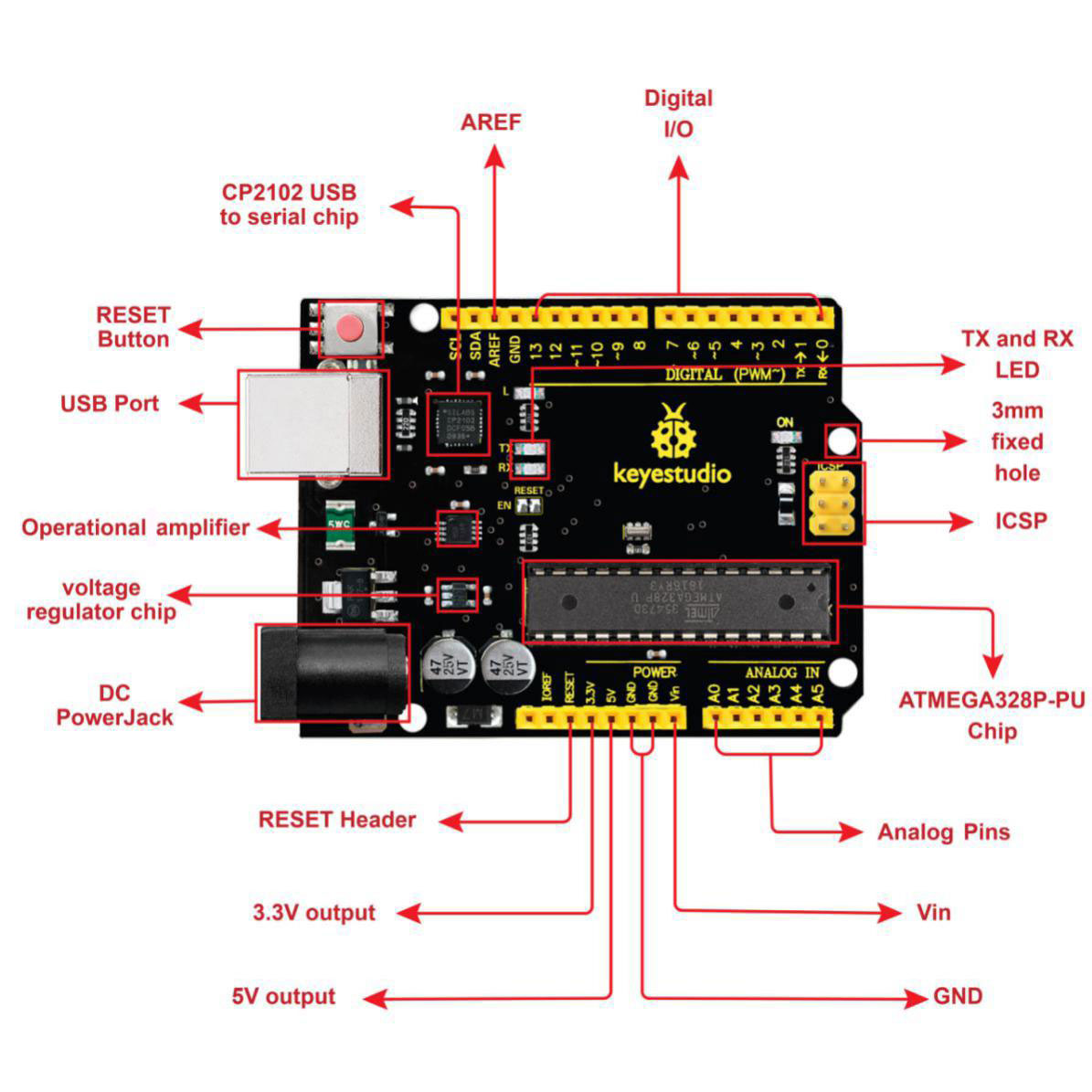

La scheda di sviluppo Keyestudio V4.0 è basata su MCU ATmega328P e con un chip CP2102 come convertitore UART-USB.

Dispone di 14 pin di ingresso/uscita digitali (di cui 6 possono essere utilizzati come uscite PWM), 6 ingressi analogici, un cristallo di quarzo da 16 MHz, una connessione USB, un jack di alimentazione, 2 header ICSP e un pulsante di reset.

Possiamo alimentarlo con un cavo USB, il jack di alimentazione CC esterno (DC 7-12V) o i pin femmina Vin/GND (DC 7-12V)

Microcontrollore

ATmega328P-PU

Tensione operativa

5V

Tensione di ingresso (raccomandata)

DC7-12V

Pin I/O digitali

14 (D0-D13) (di cui 6 forniscono uscita PWM)

Pin I/O digitali PWM

6 (D3, D5, D6, D9, D10, D11)

Pin di ingresso analogici

6 (A0-A5)

Corrente CC per pin I/O

20 mA

Corrente CC per pin 3.3V

50 mA

Memoria Flash

32 KB (ATmega328P-PU) di cui 0.5 KB utilizzati dal bootloader

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Velocità di clock

16 MHz

LED_BUILTIN

D13
