2. Configurazione del prodotto

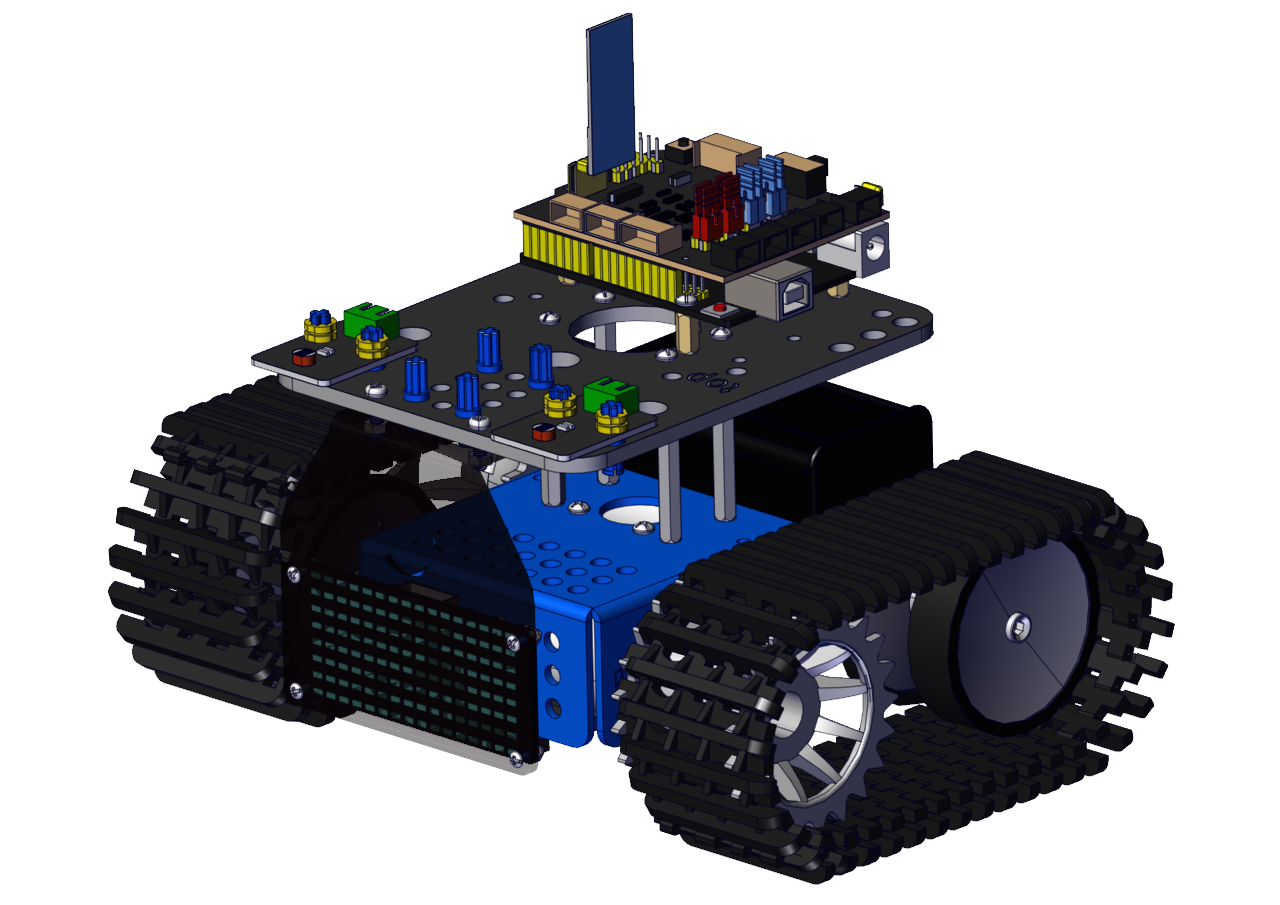

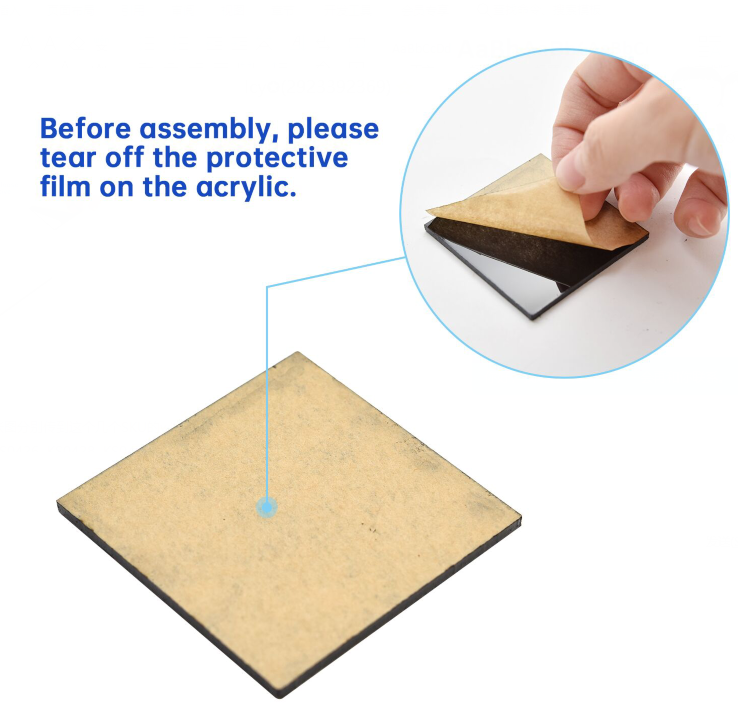

Attenzione: Rimuovere le pellicole sottili dalle schede prima di installare questo robot. Si noti che l’angolo iniziale del servo deve essere impostato durante l’installazione.

Passo 1

Strumenti necessari:

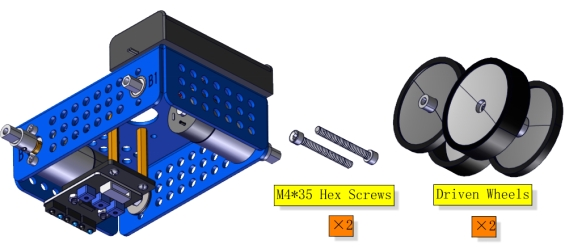

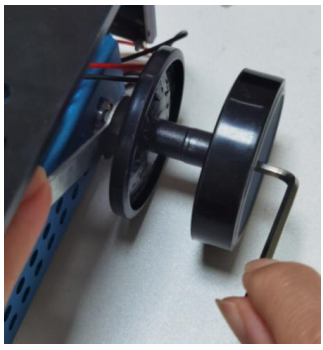

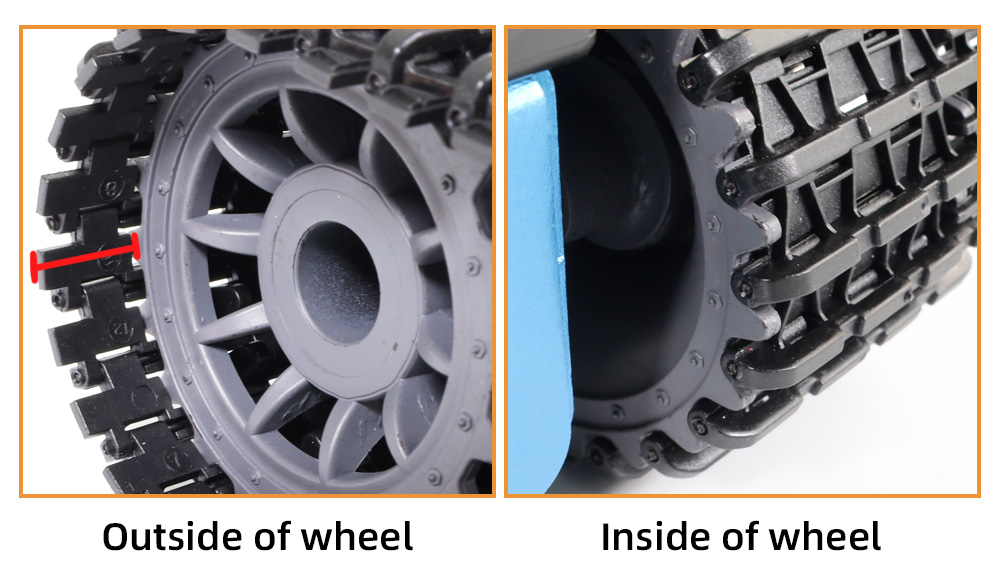

Nota: Prestare attenzione alla direzione di installazione delle ruote. Il lato spesso deve essere all’esterno.

Passo 2

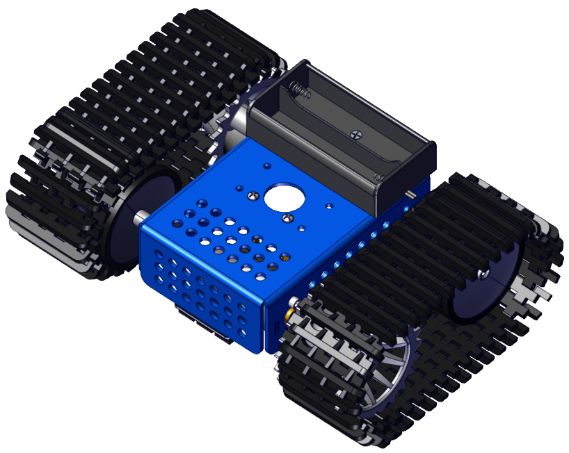

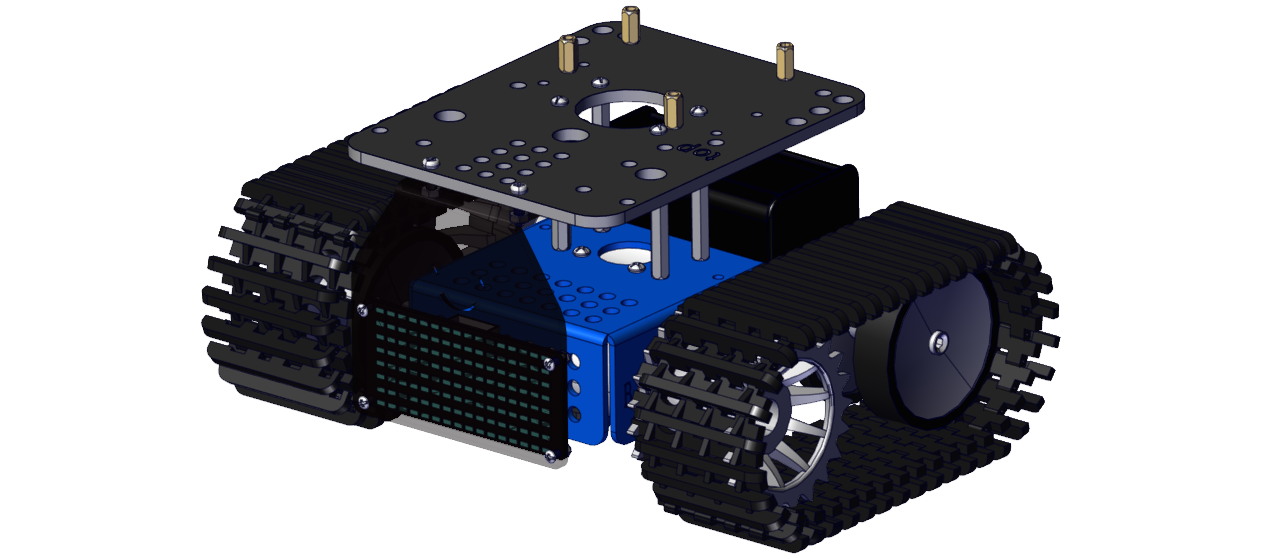

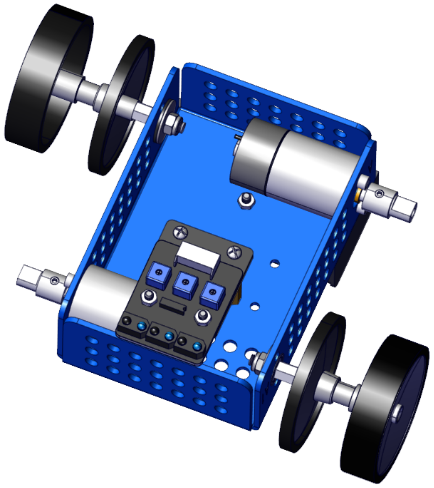

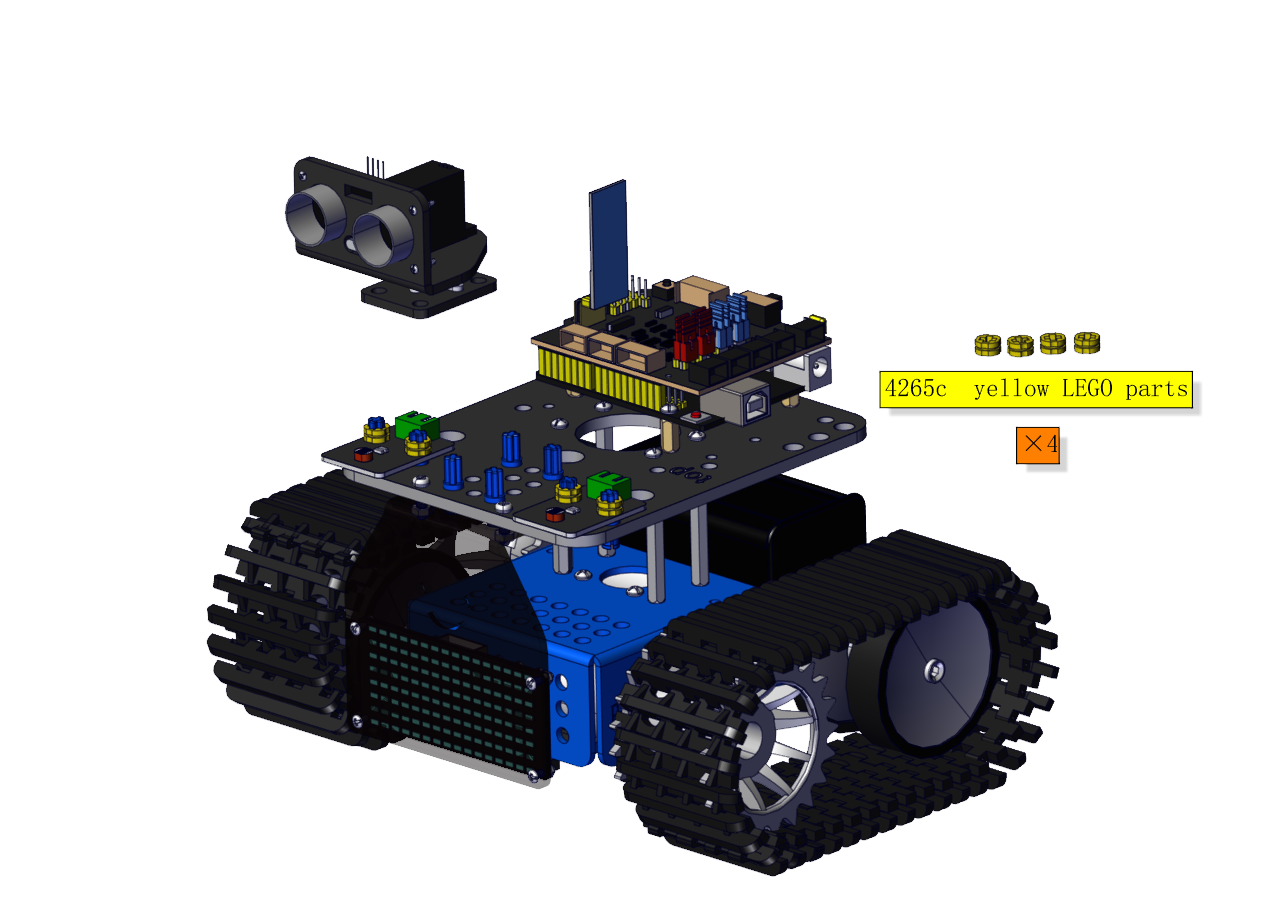

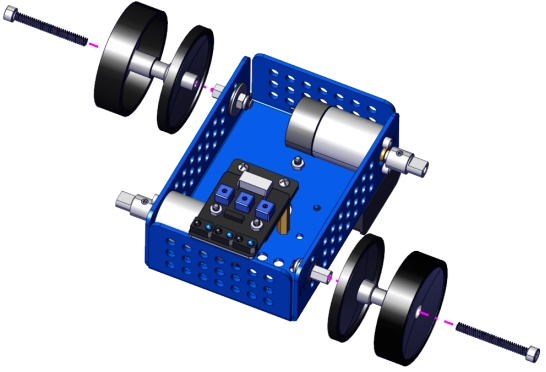

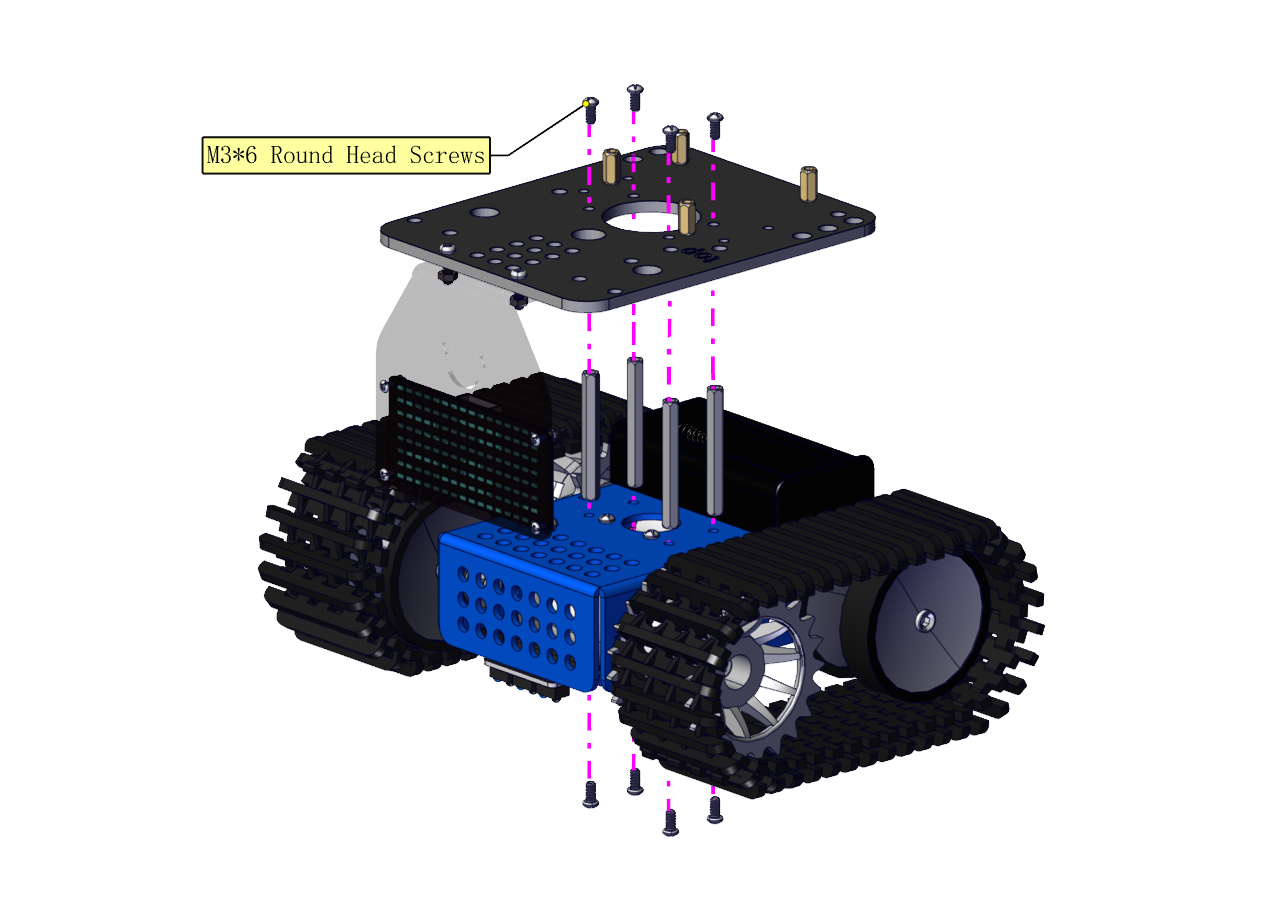

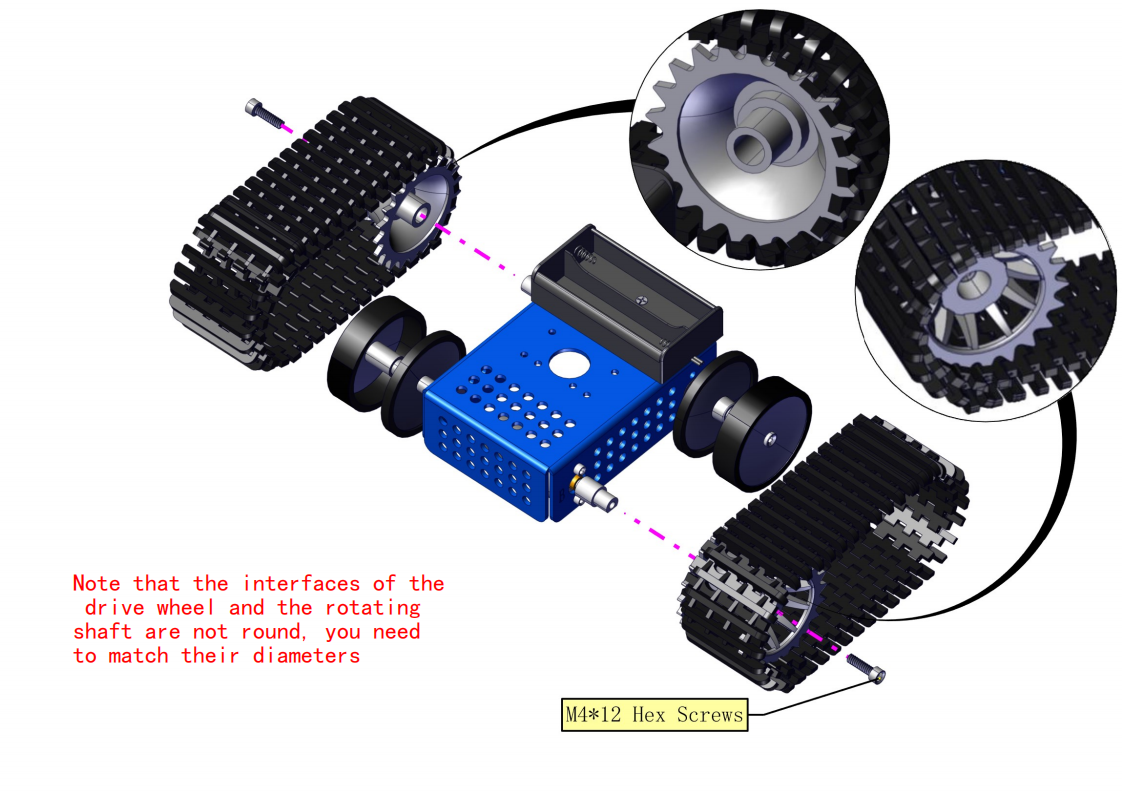

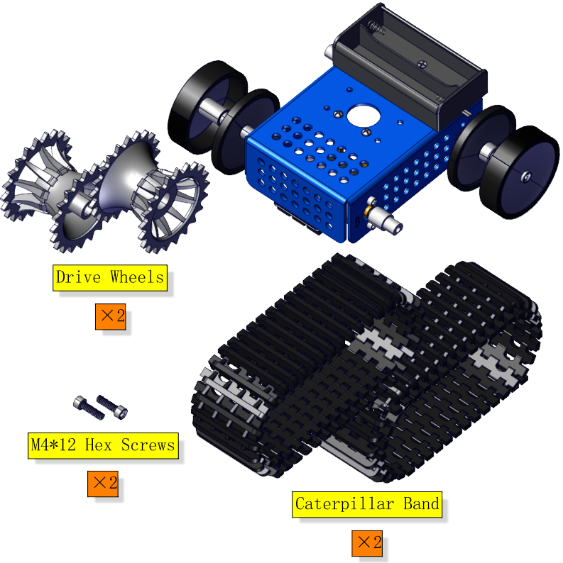

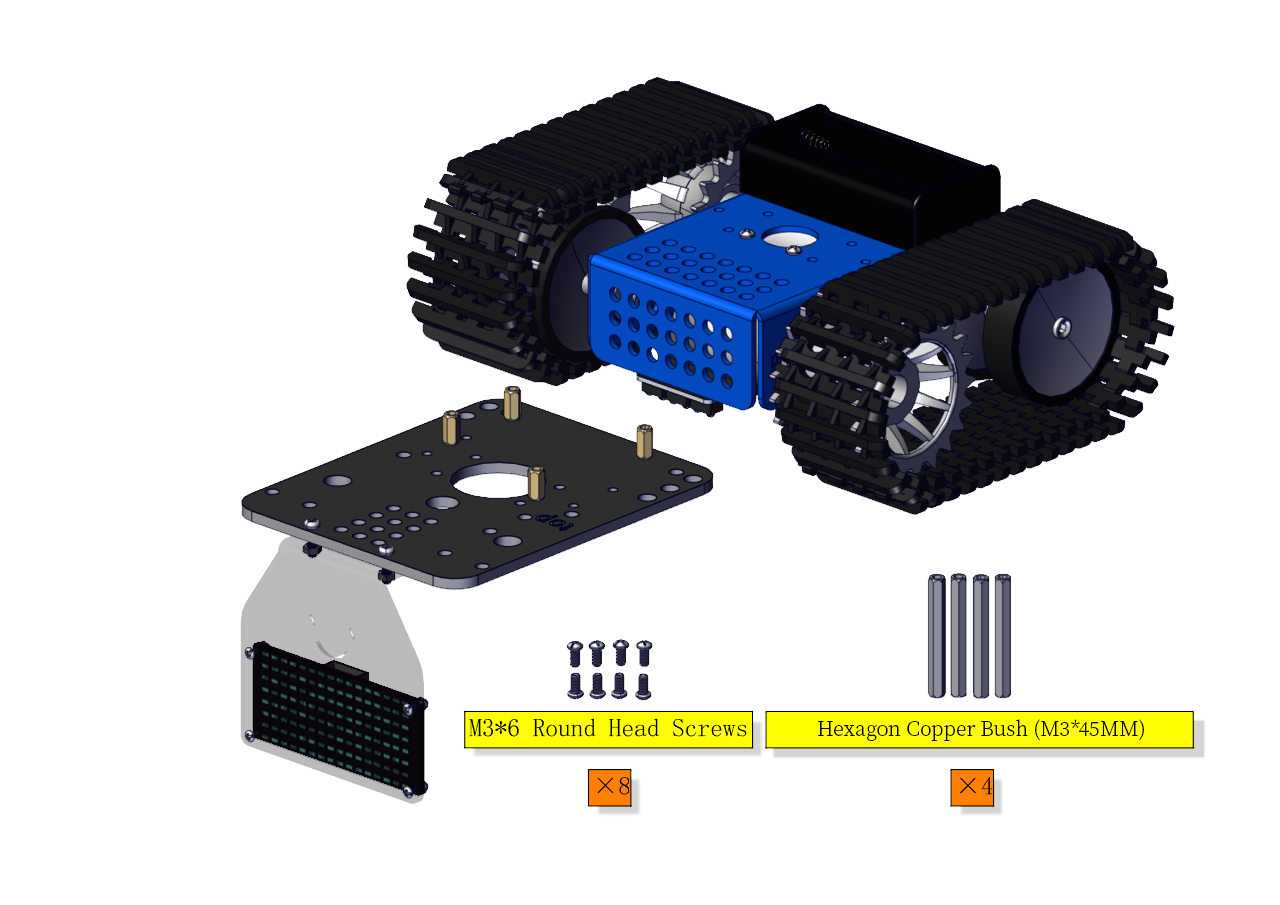

Le ruote e i cingoli devono essere installati. Quindi montarli contemporaneamente sul corpo dell’auto. Altrimenti i cingoli non possono essere installati.

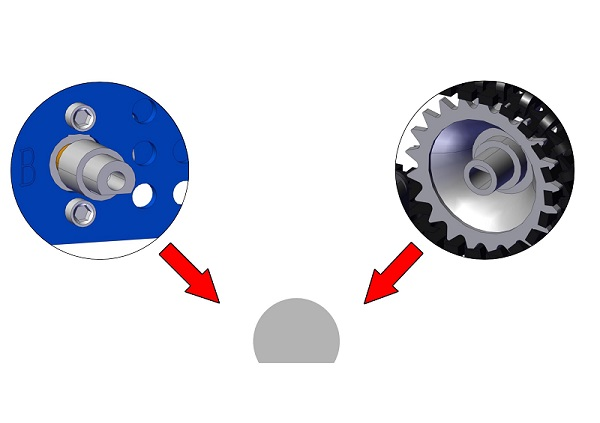

Nota: Prestare attenzione a dove le ruote sono montate sui cingoli.

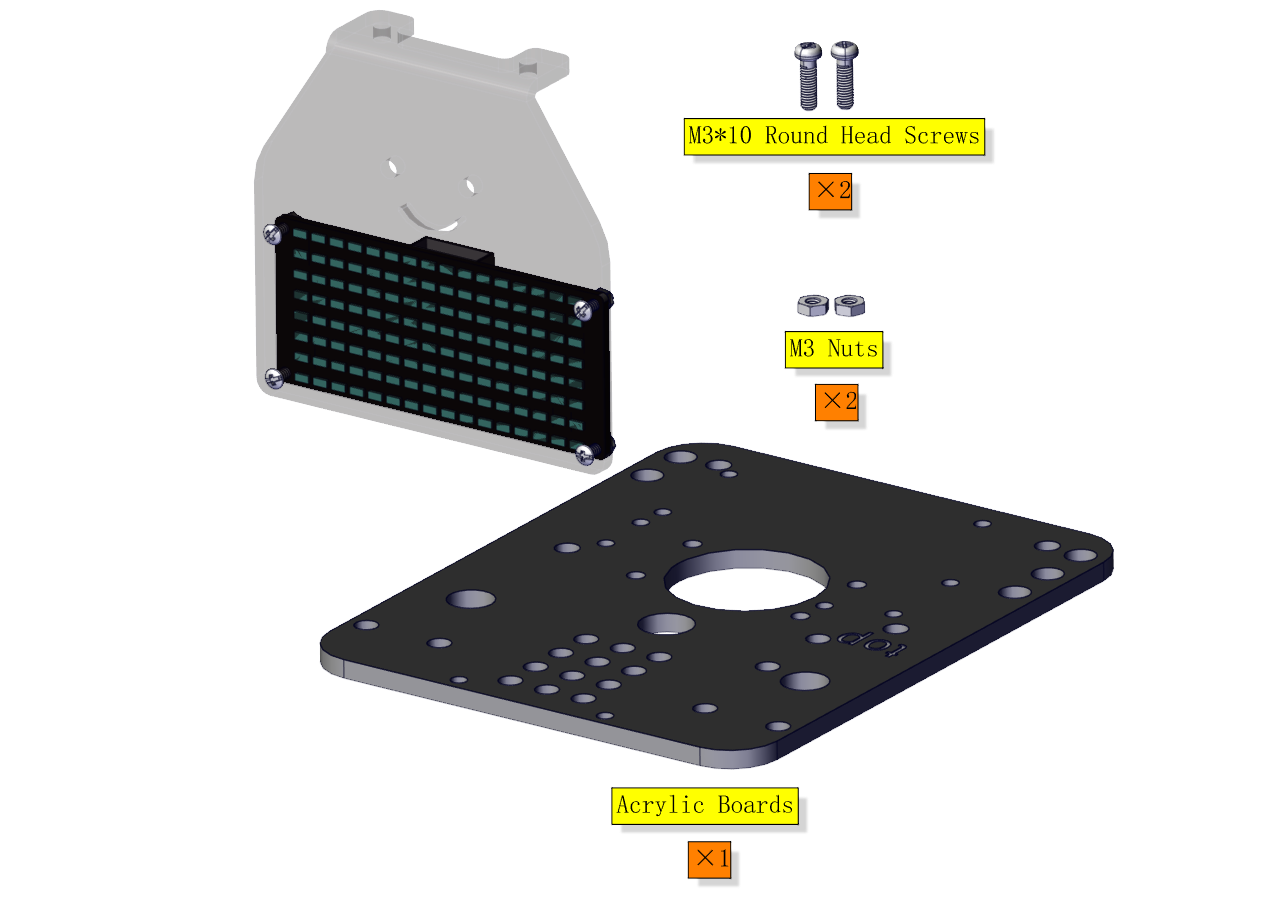

Passo 3

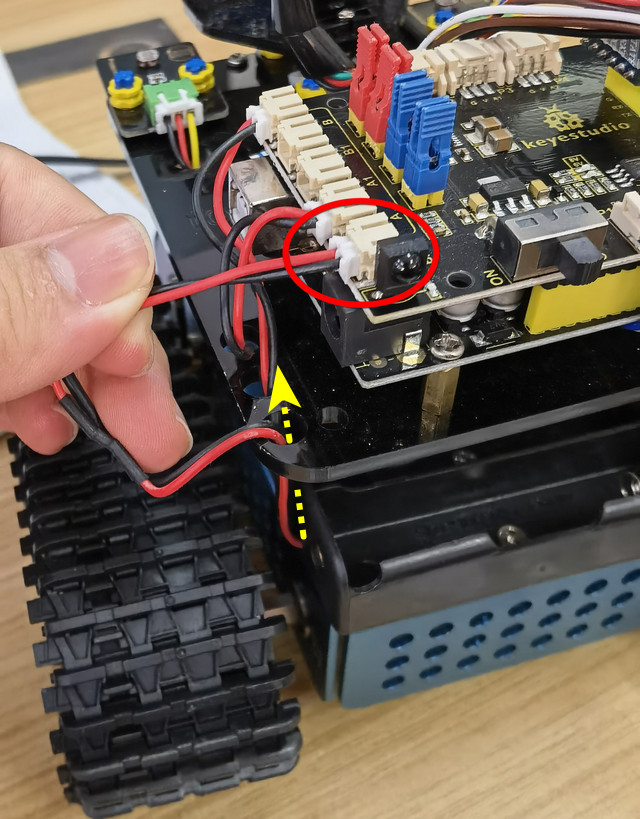

Nota: Si prega di cablare prima.

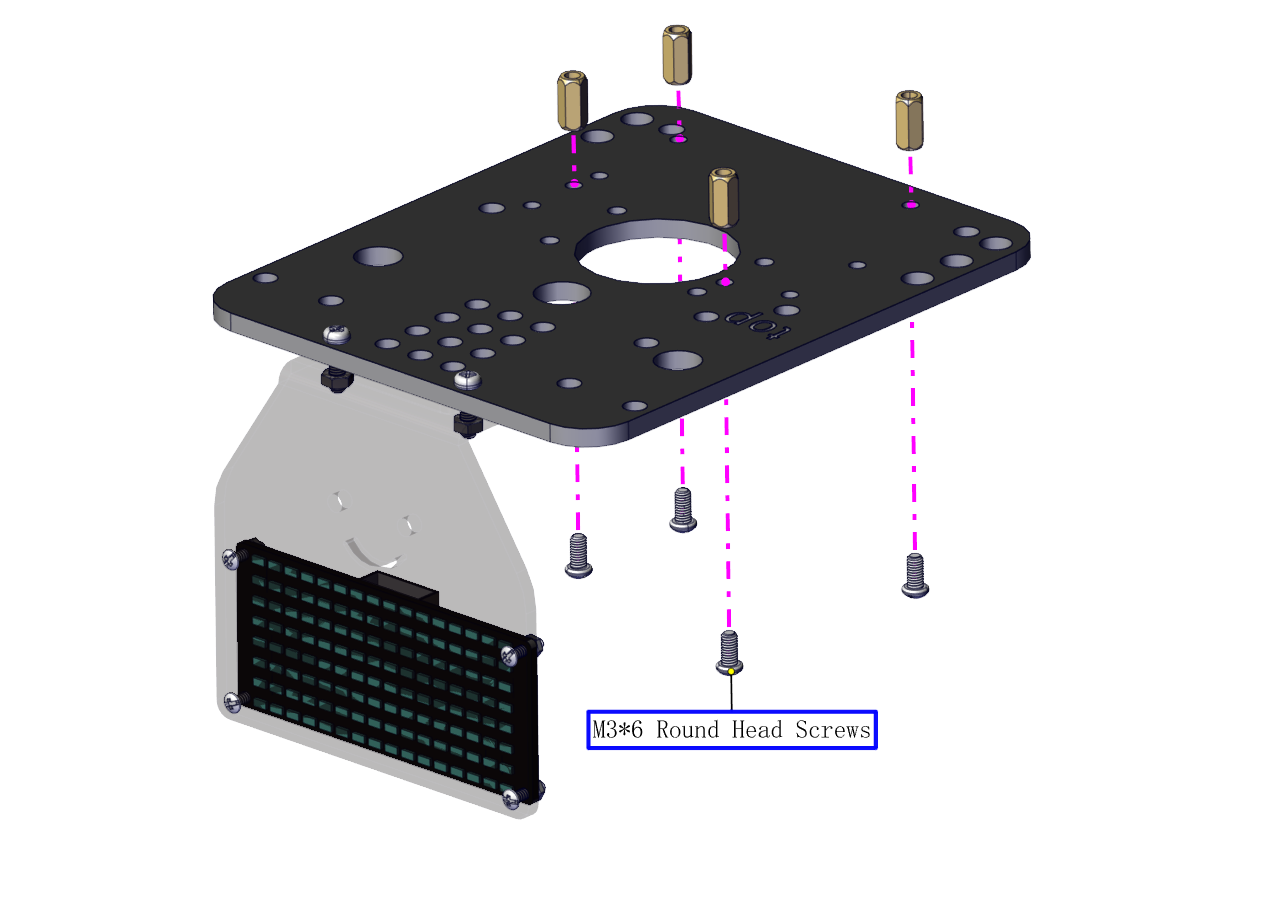

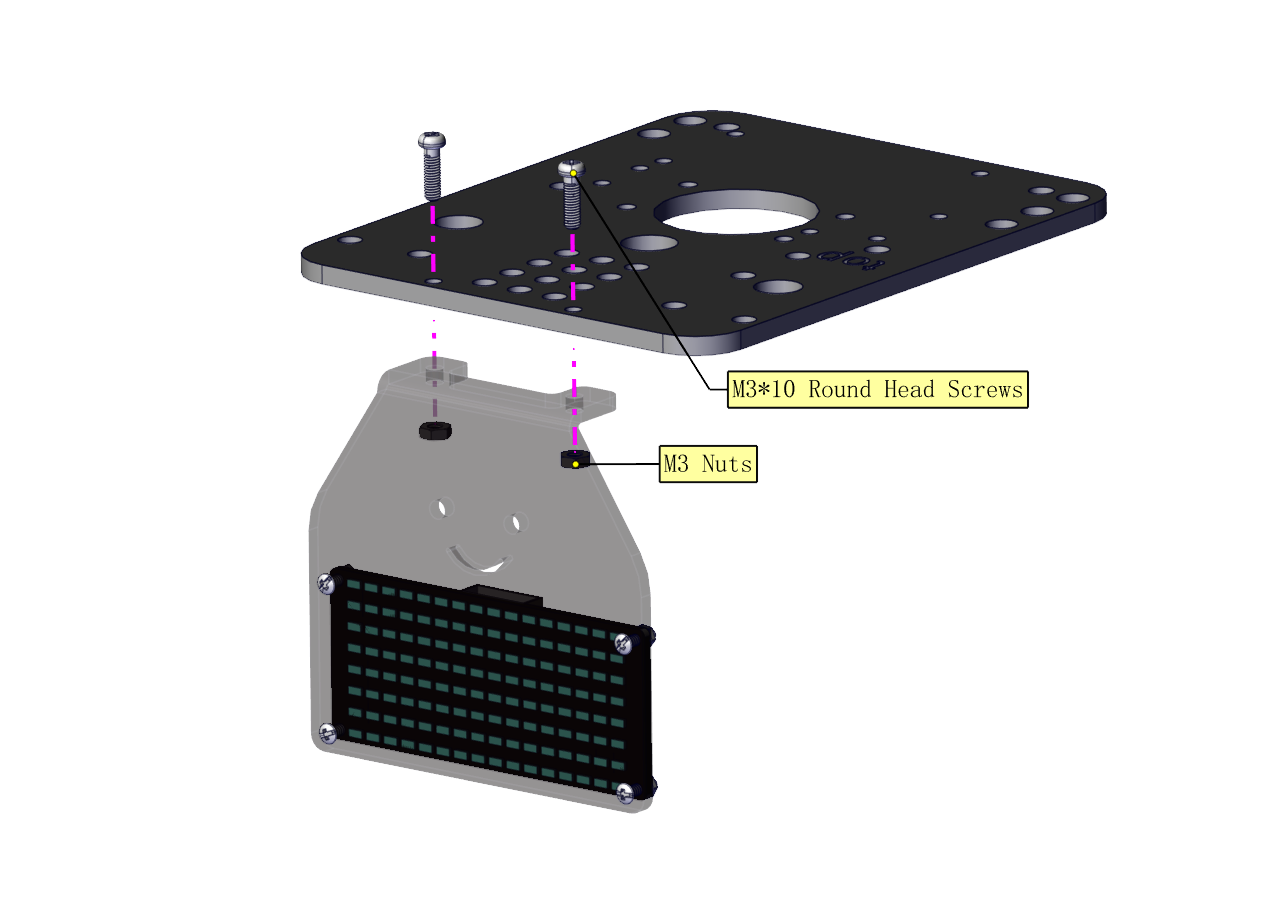

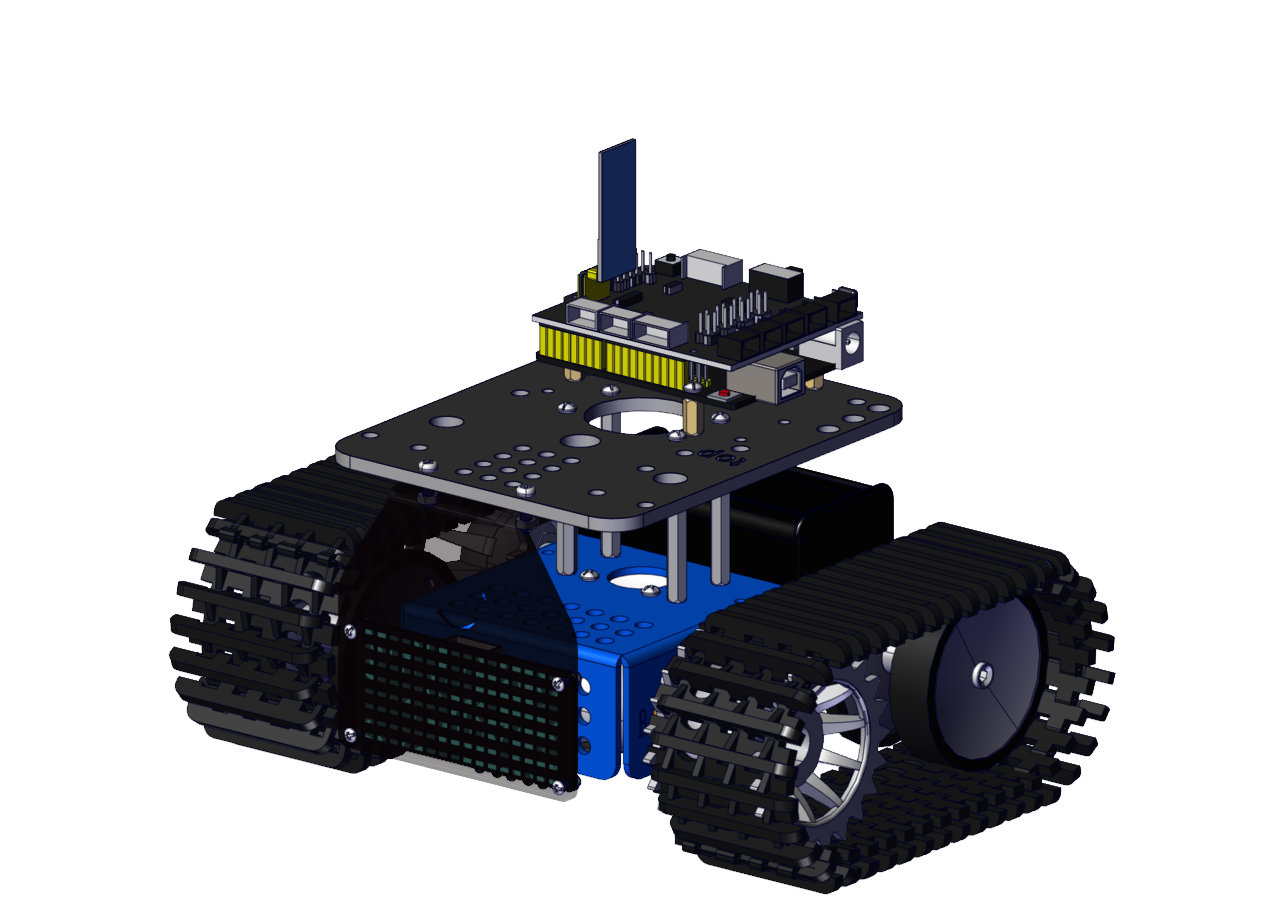

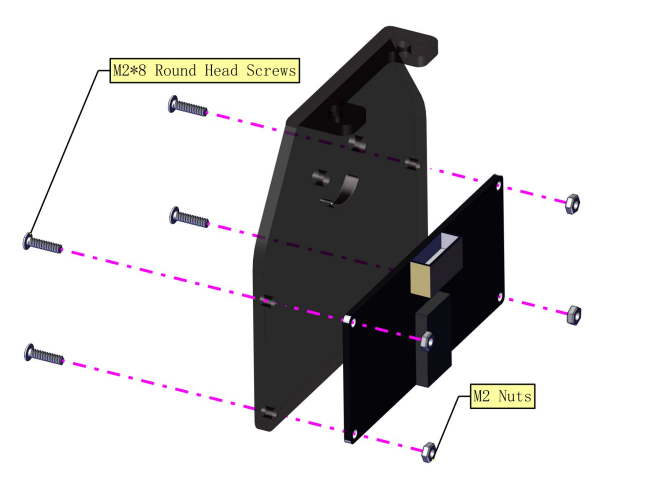

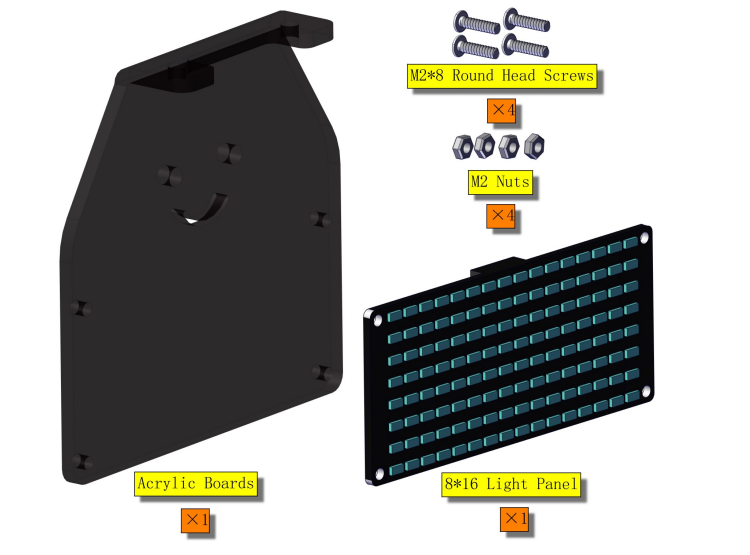

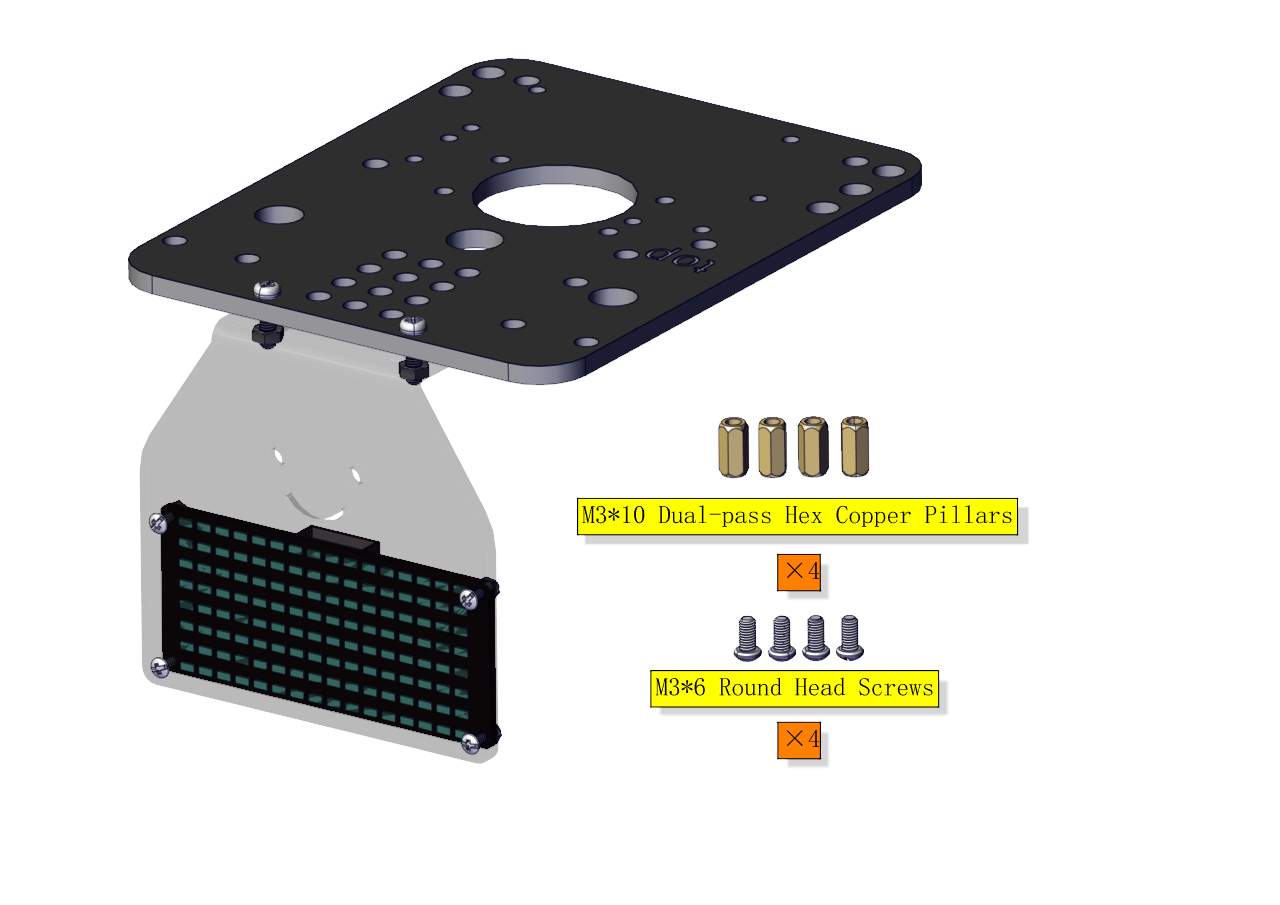

Passo 4

Passo 5

Passo 6

Passo 7

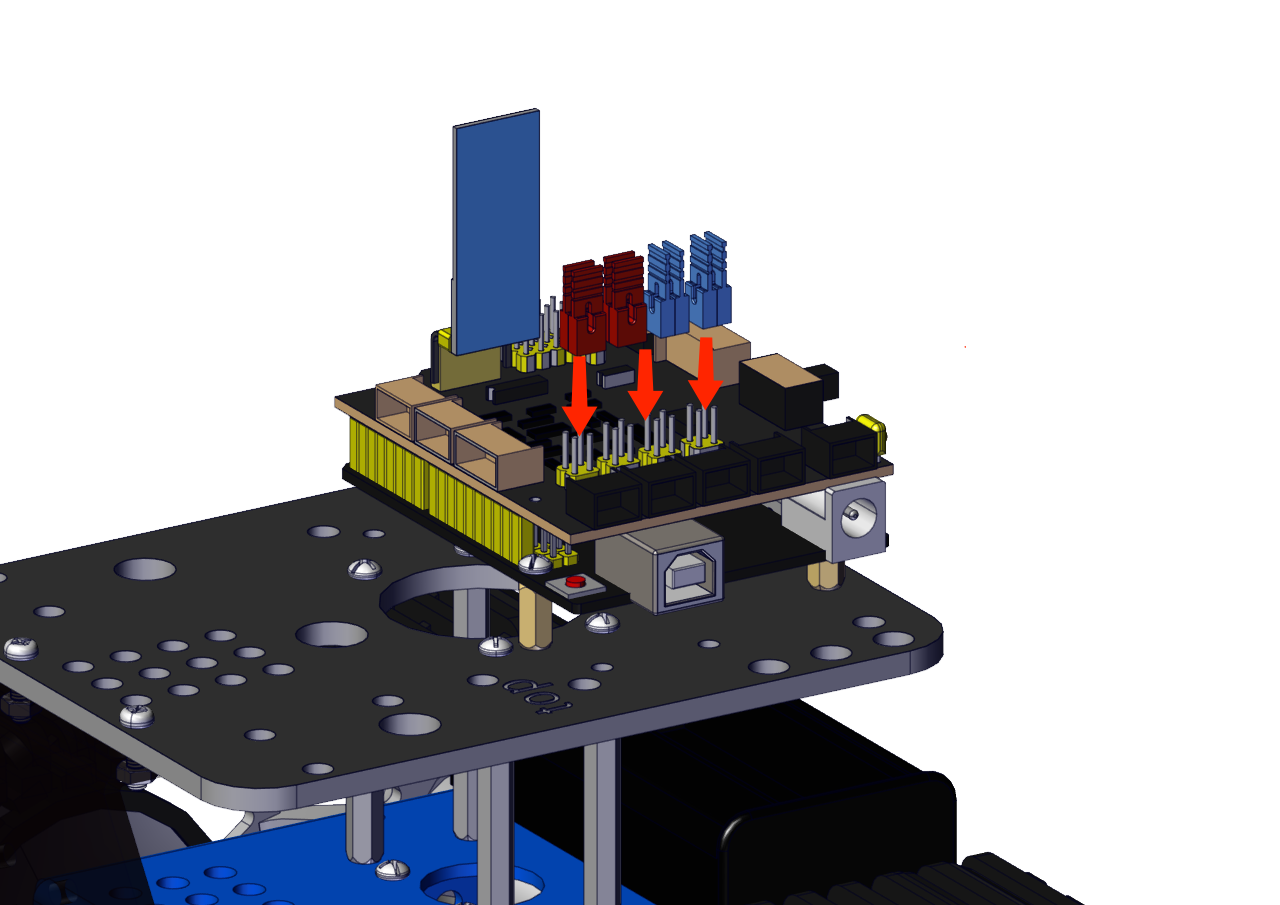

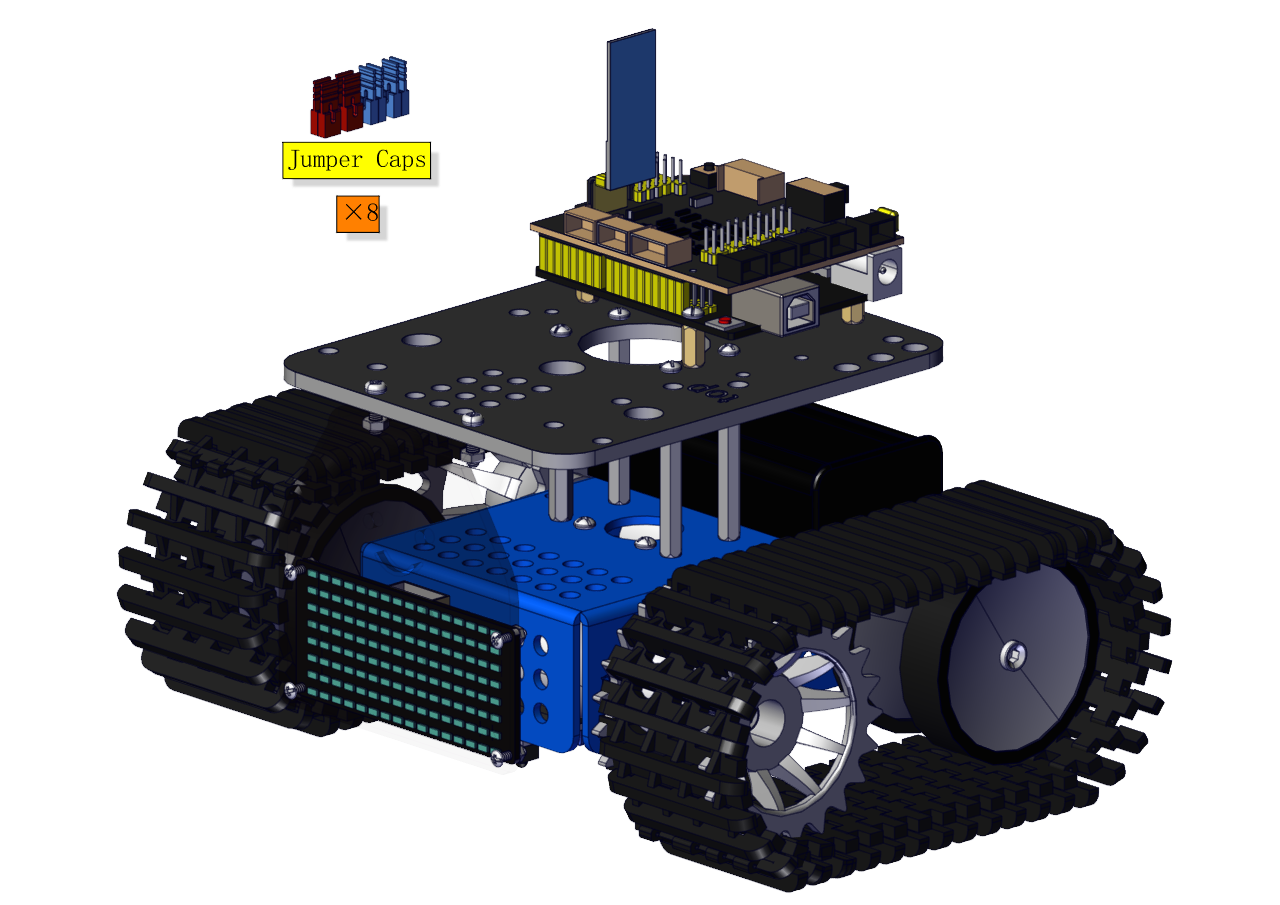

Nota: Prestare attenzione alla direzione dei cappucci dei ponticelli.

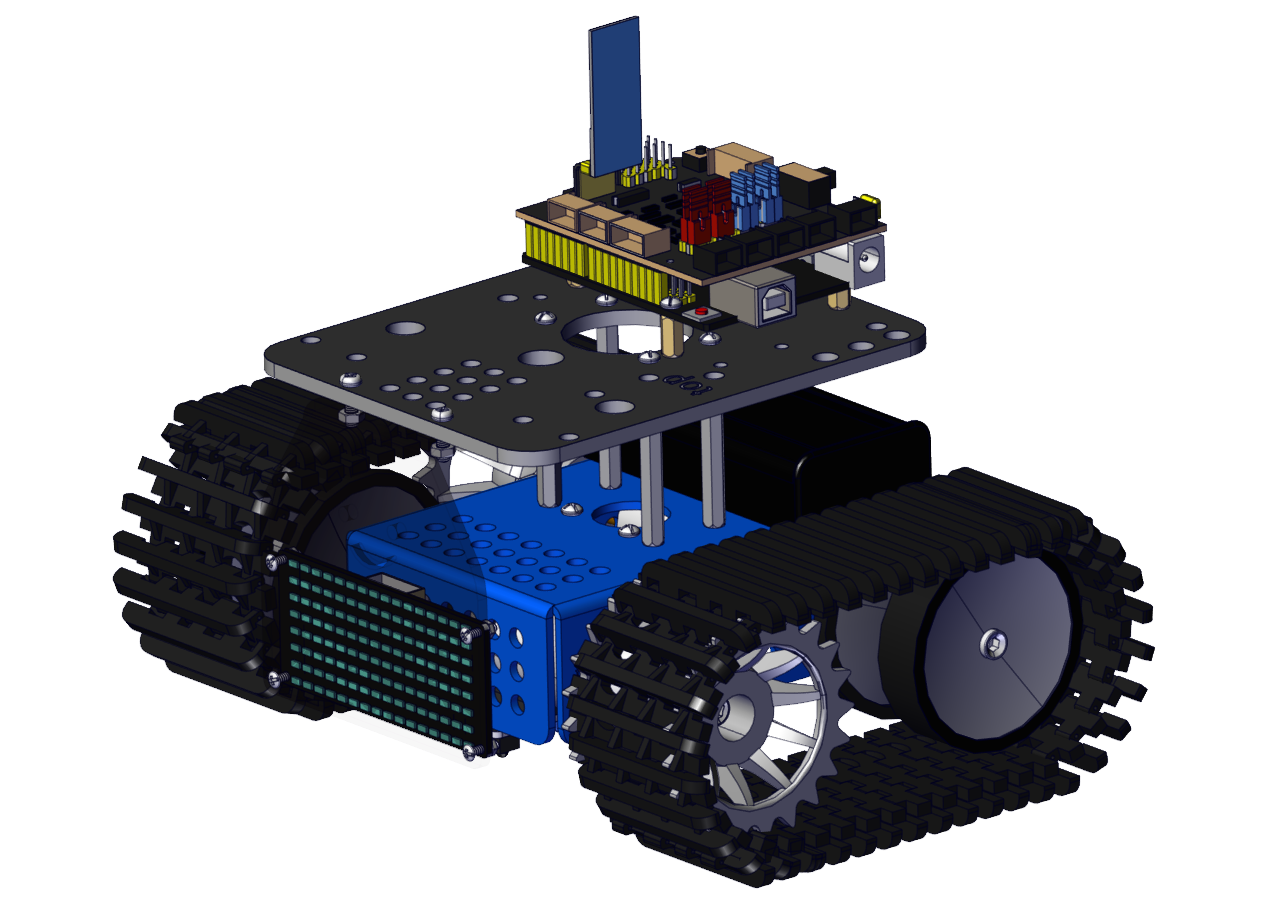

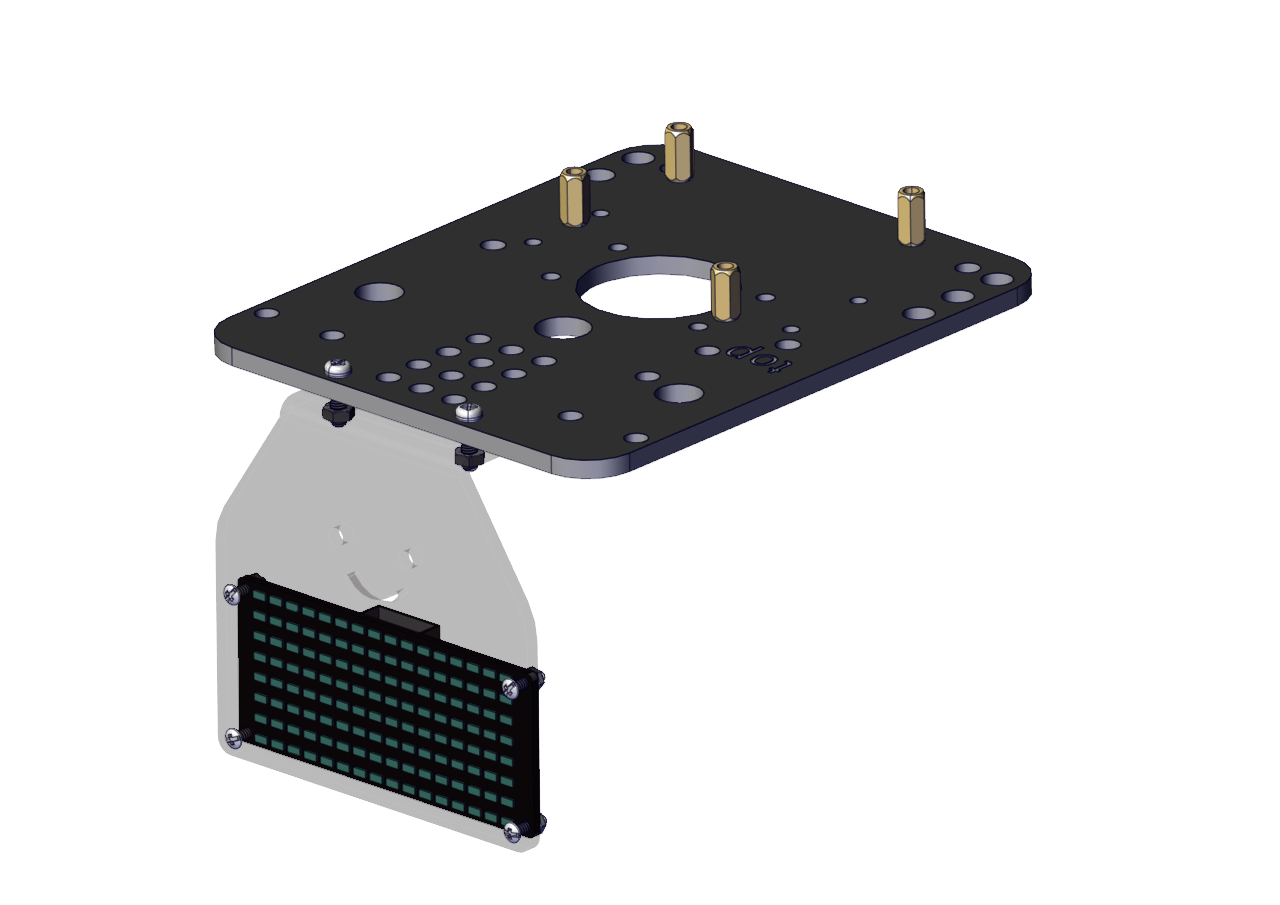

Passo 8

Passo 9

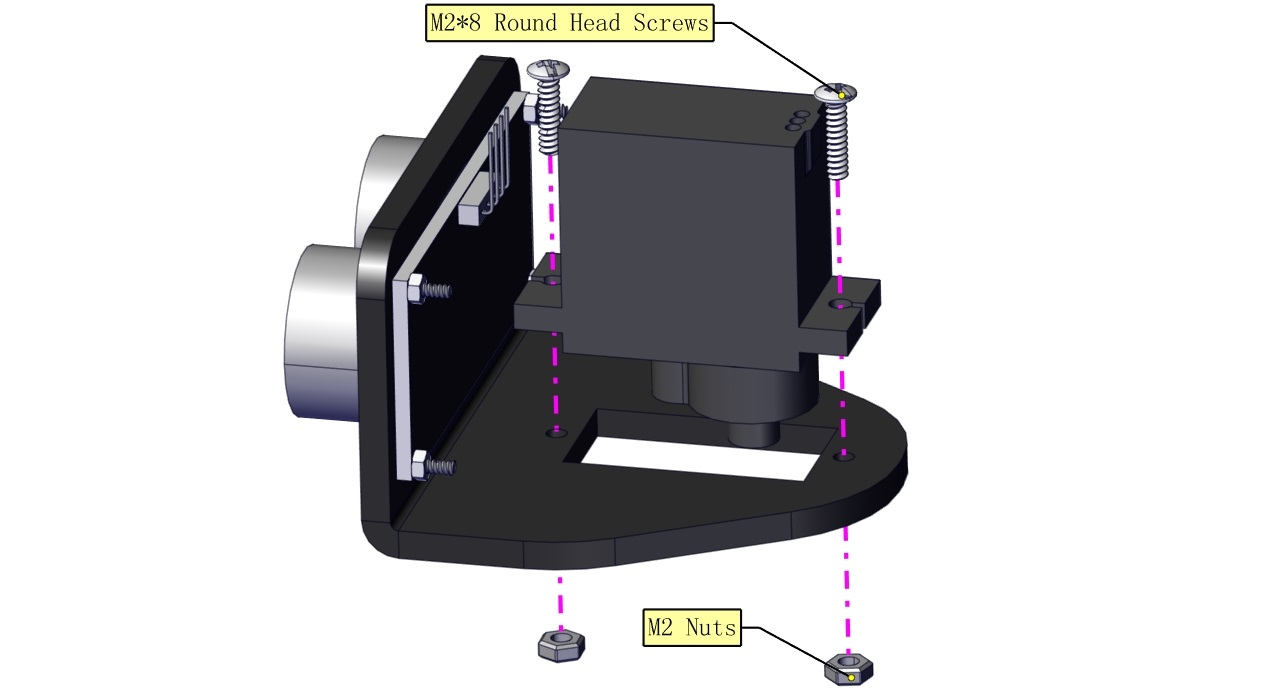

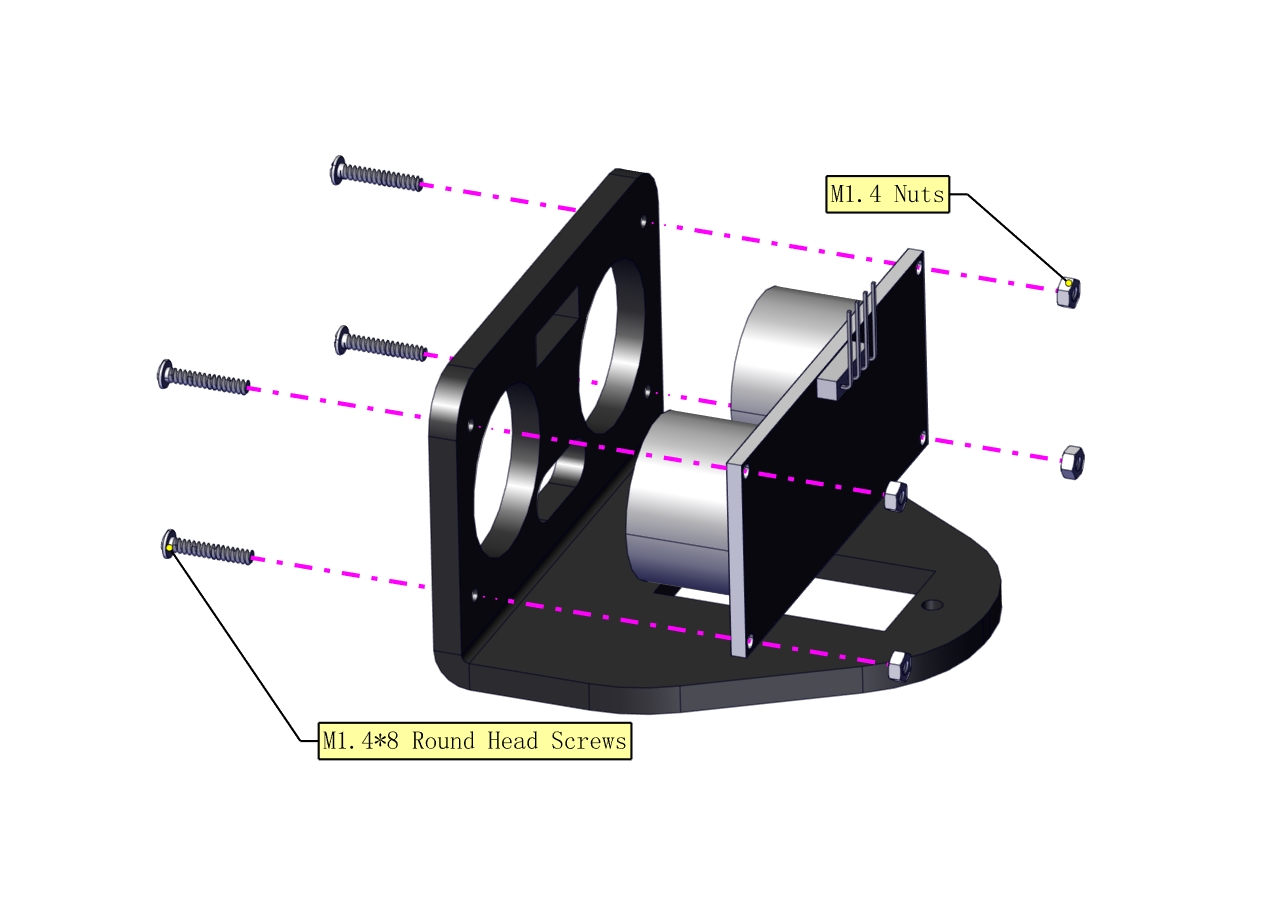

Passo 10

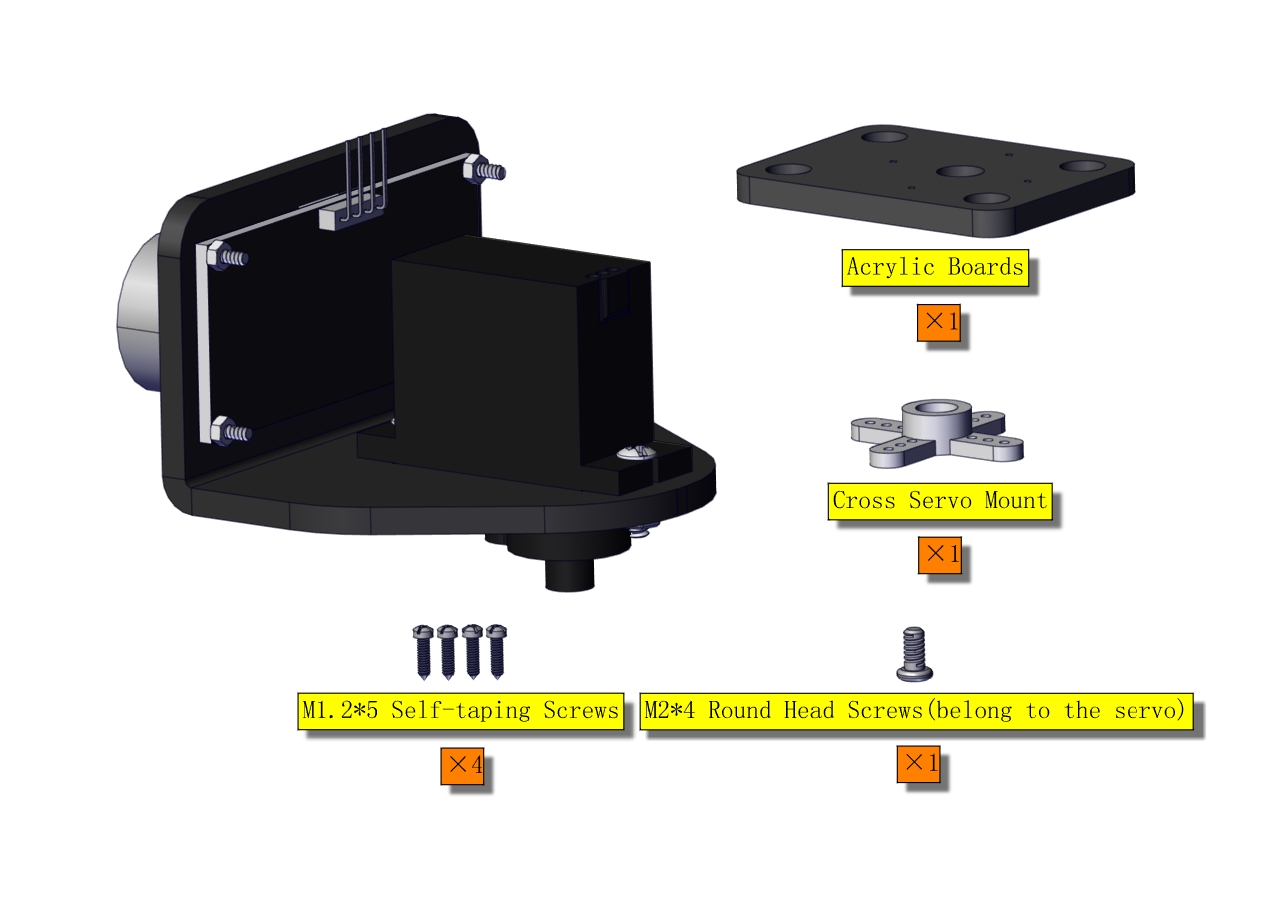

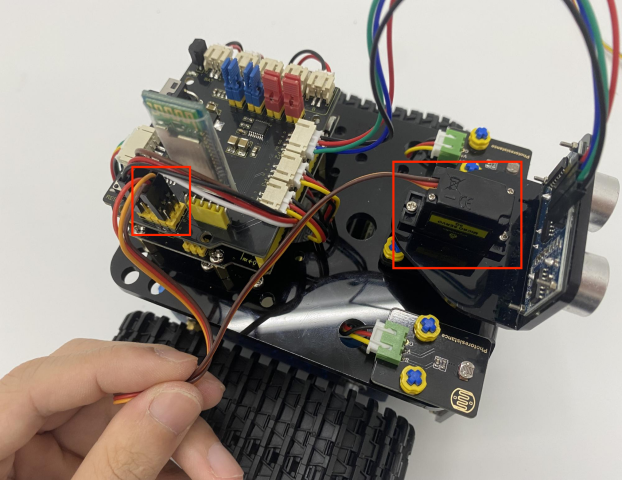

(È necessario regolare l’angolo del servo)

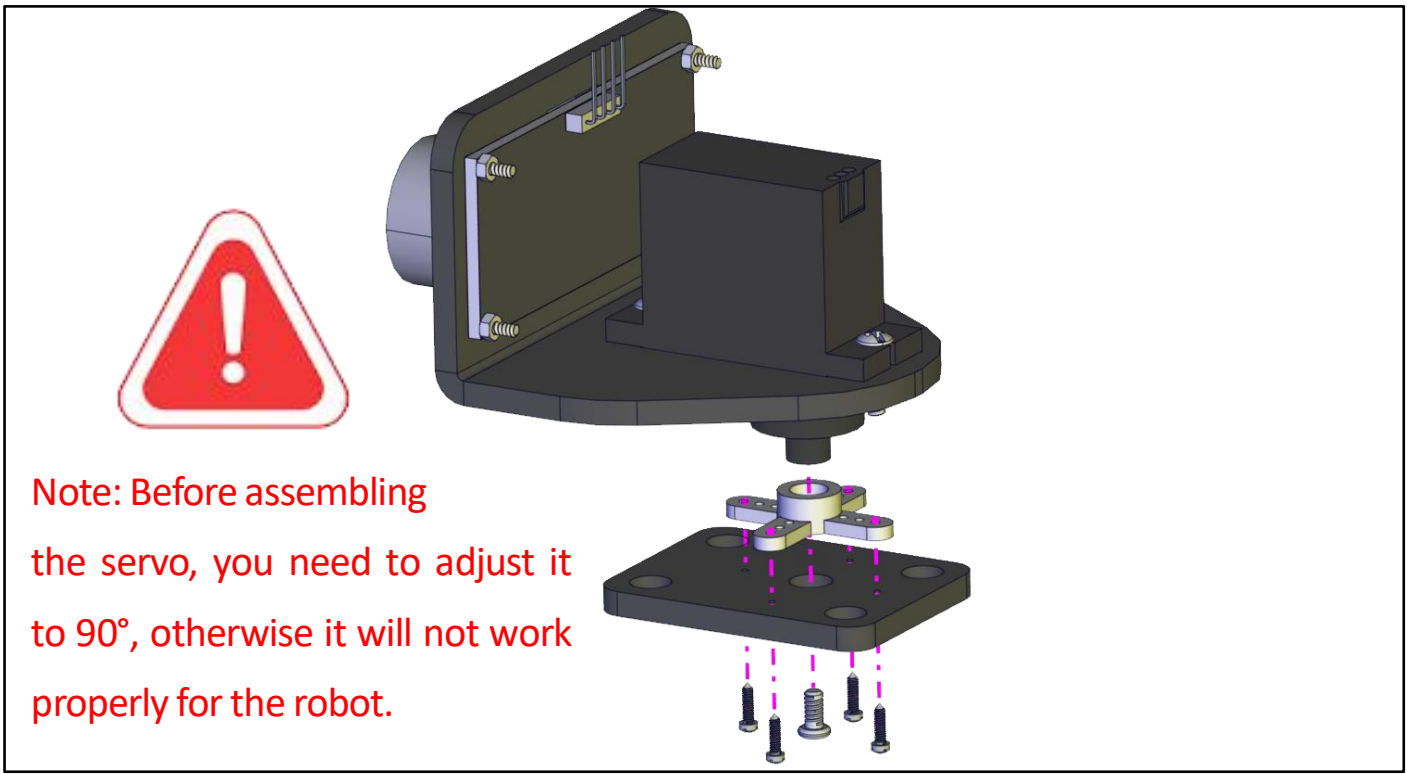

Impostare l’angolo del servo a 90°

Per regolare il codice del servo, selezionare il codice corrispondente in base al corso.

1.Arduino: Scarica il file del codice:Arduino

2.Kidsblock: Scarica il file del codice:Kidsblock

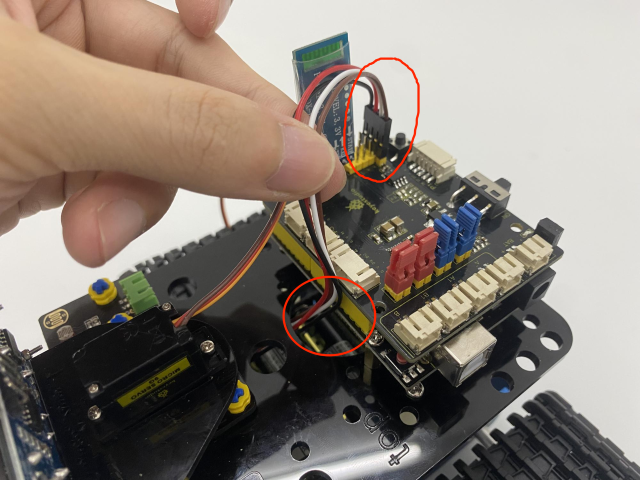

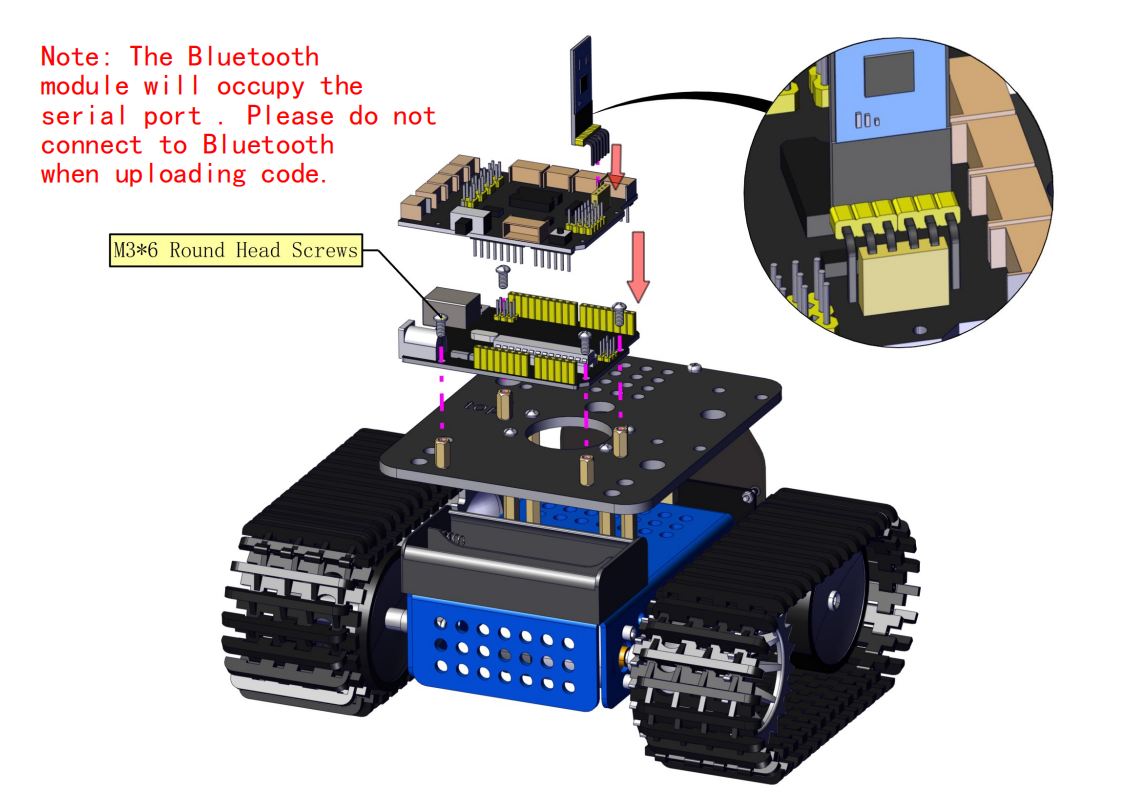

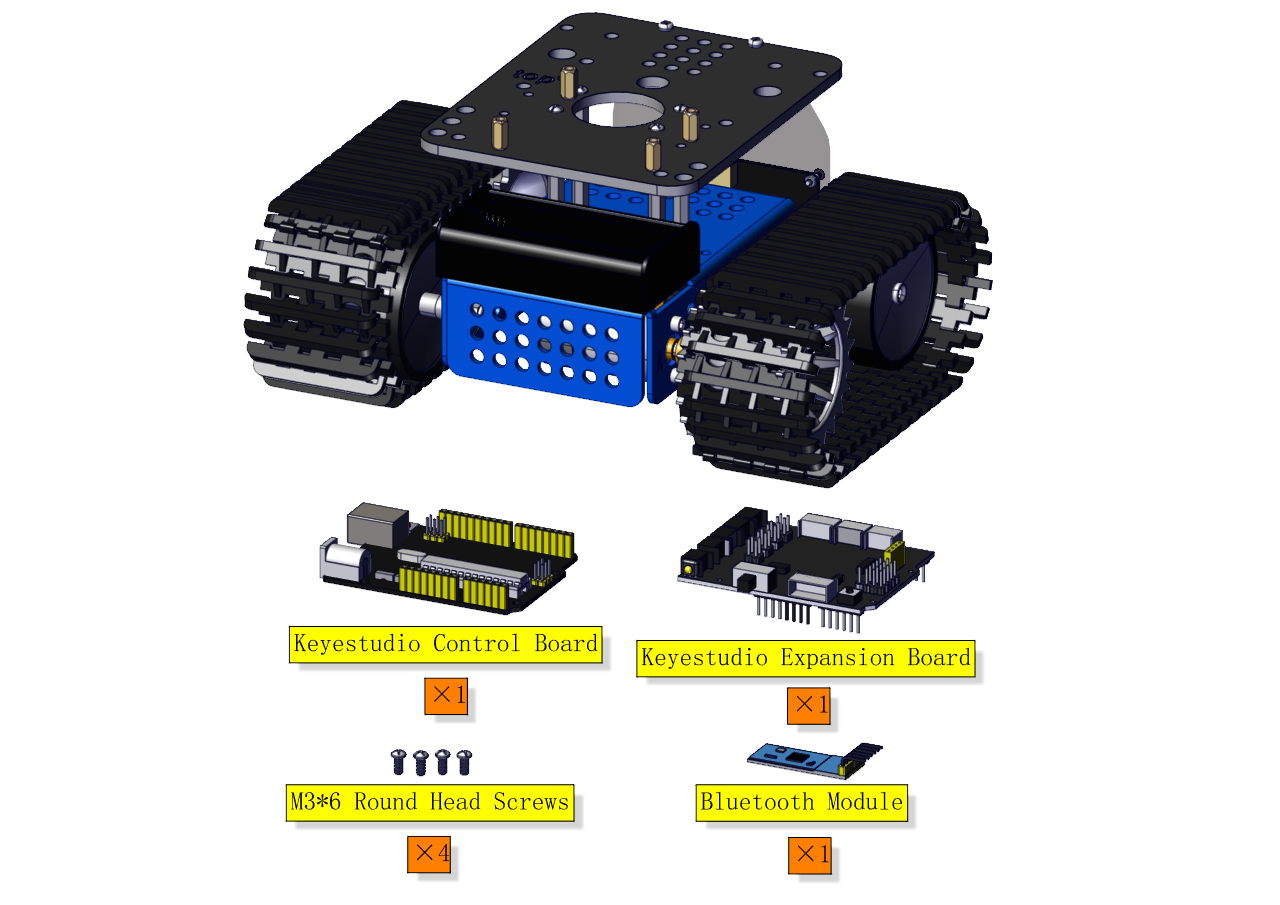

Dopo aver inizializzato l’angolo del servo, installare il modulo Bluetooth.

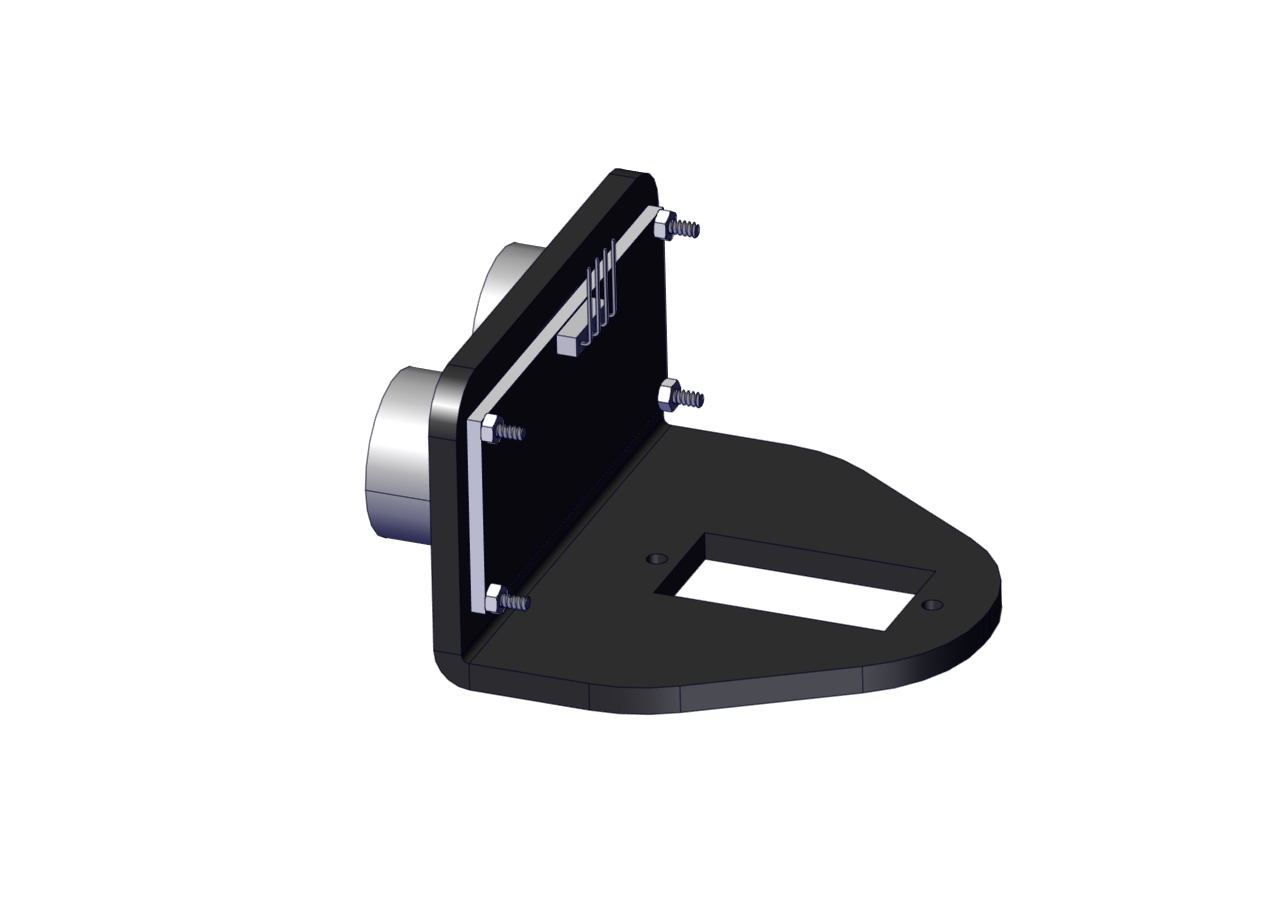

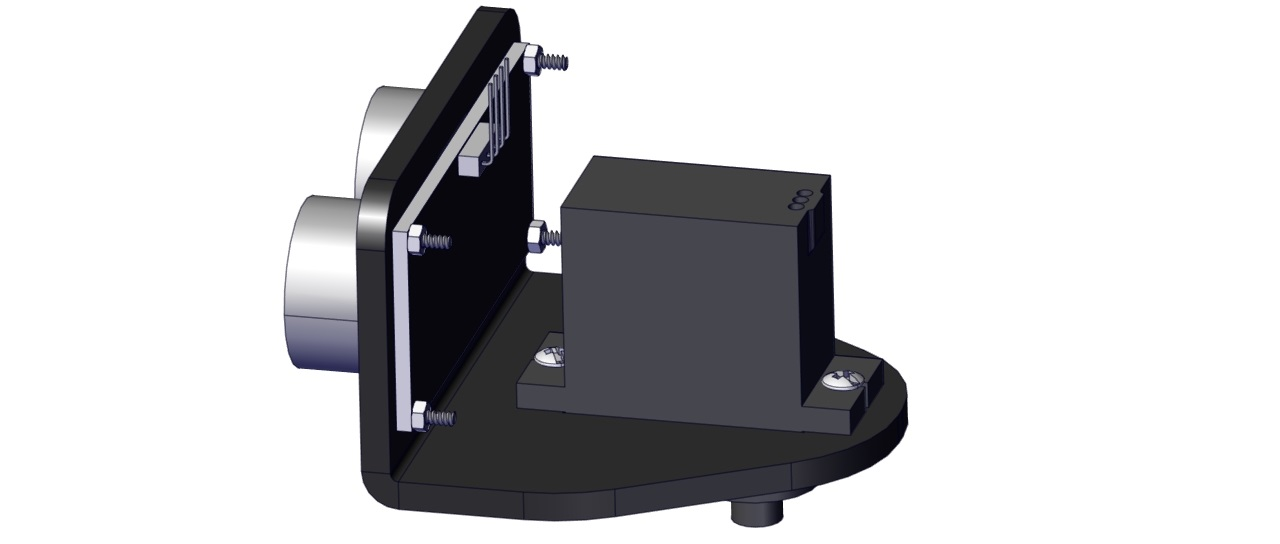

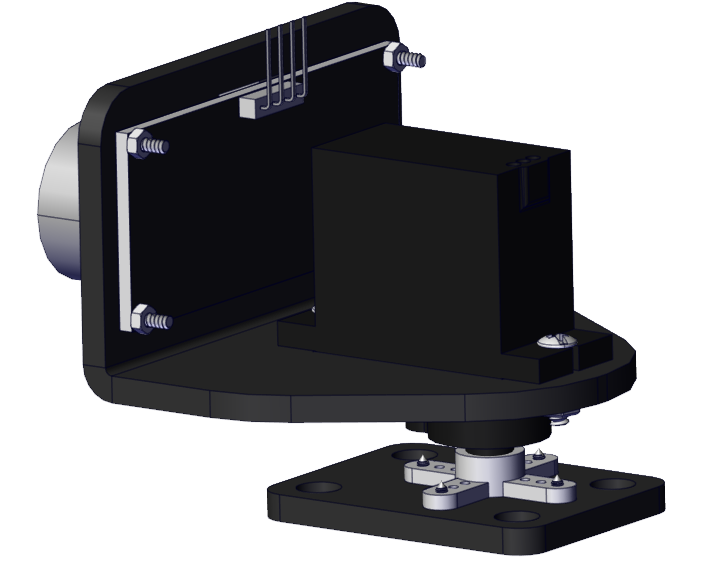

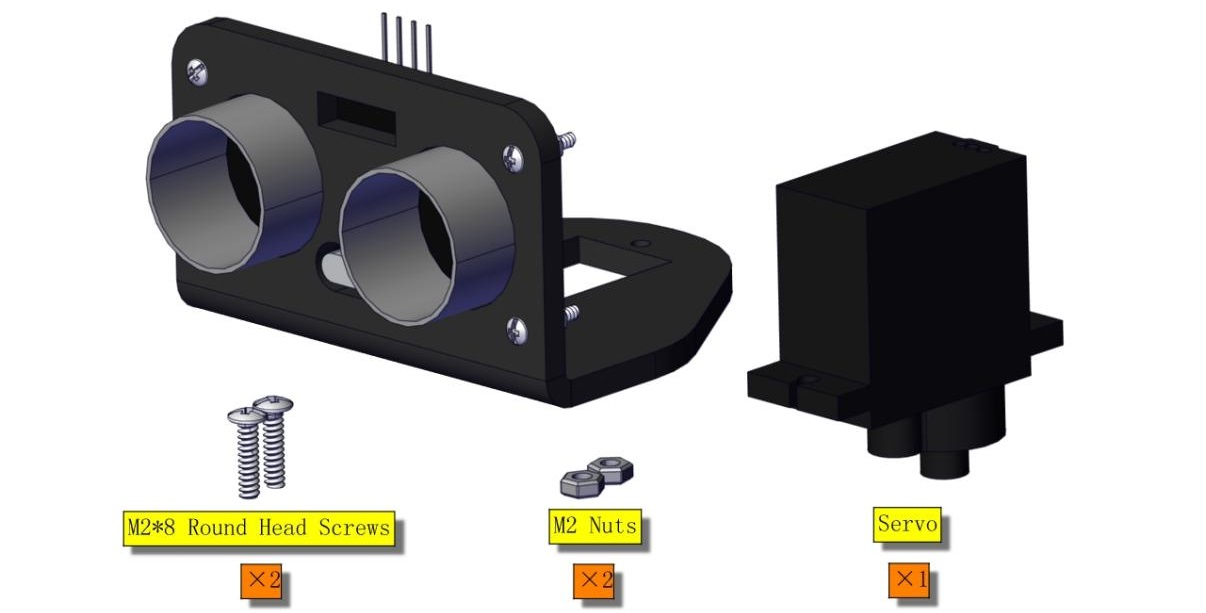

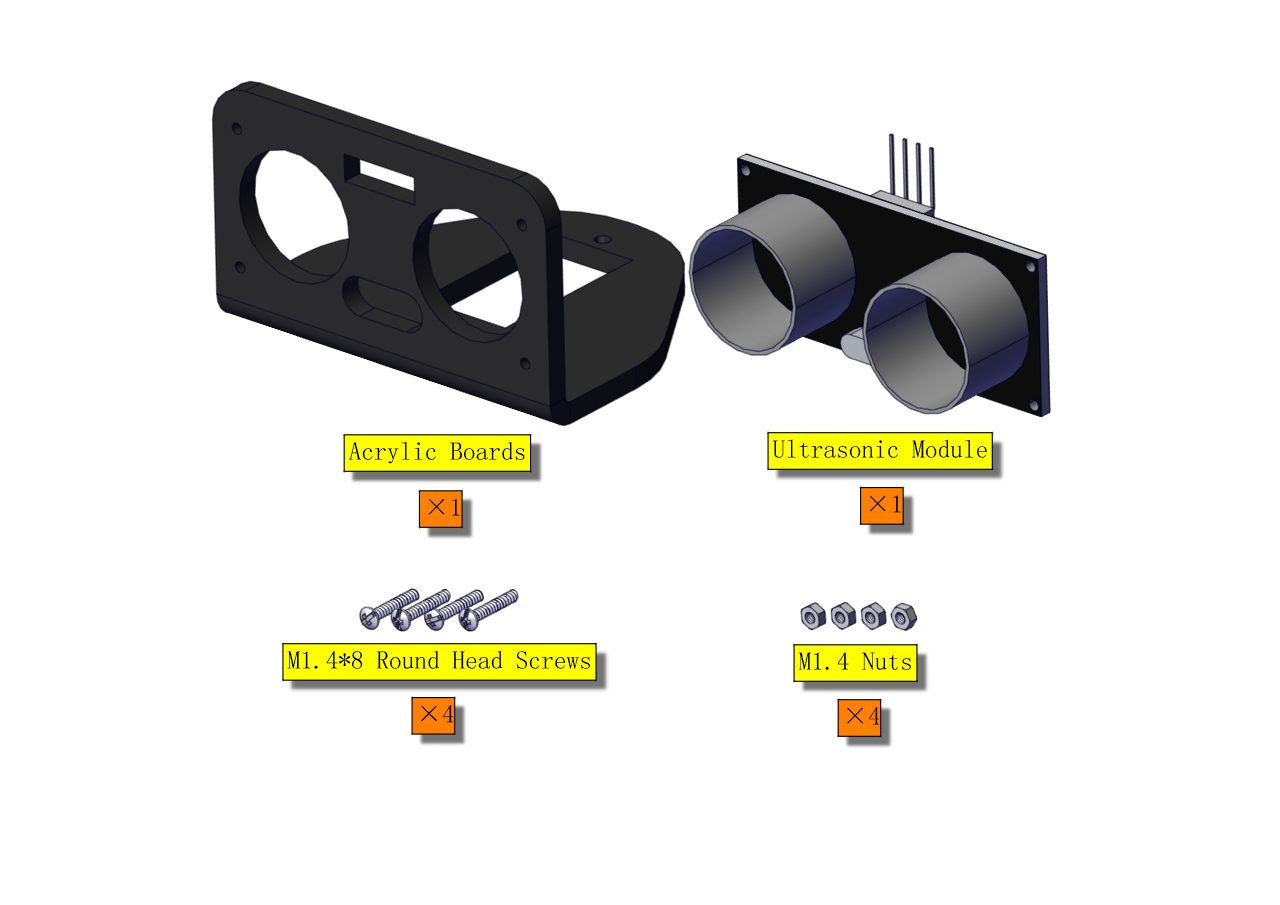

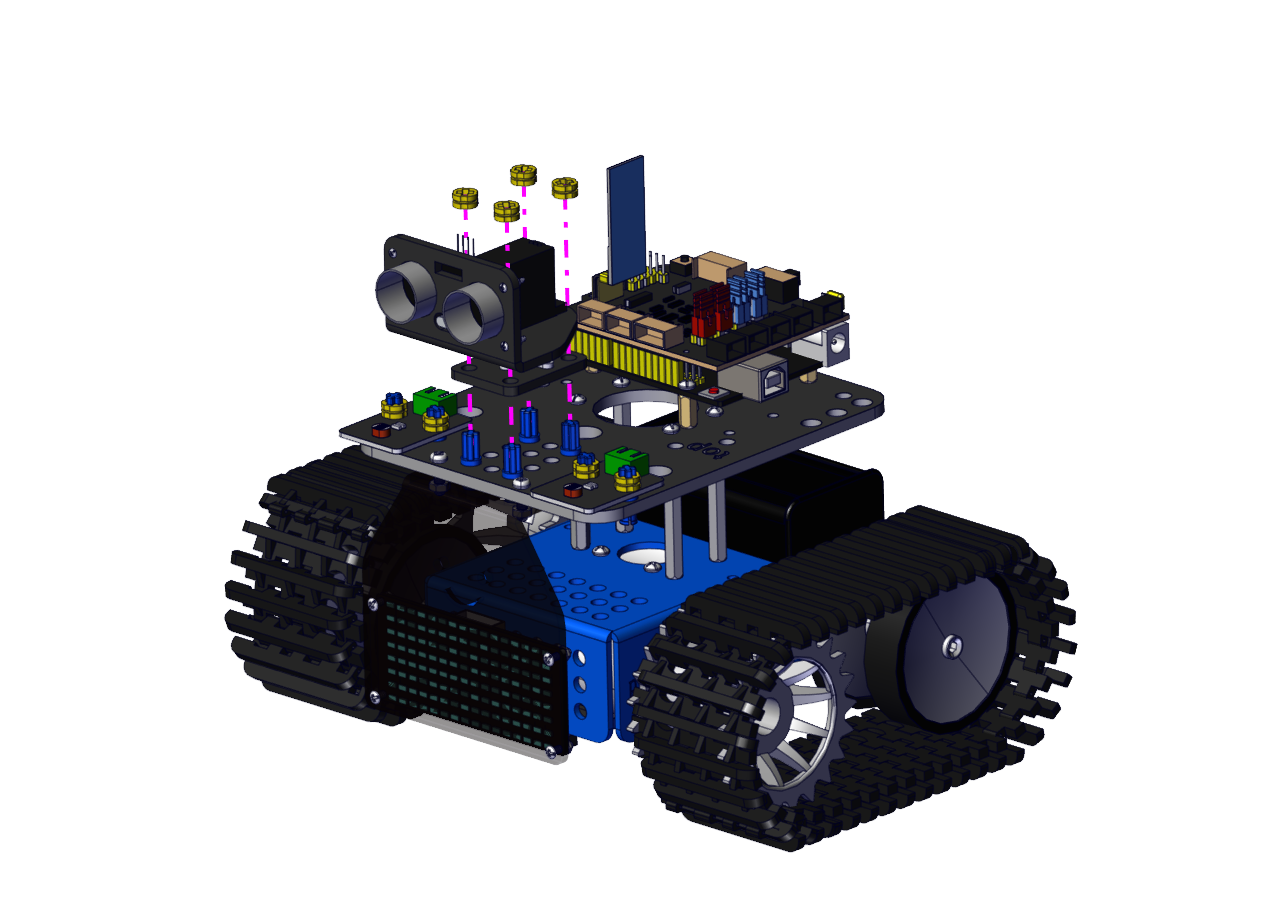

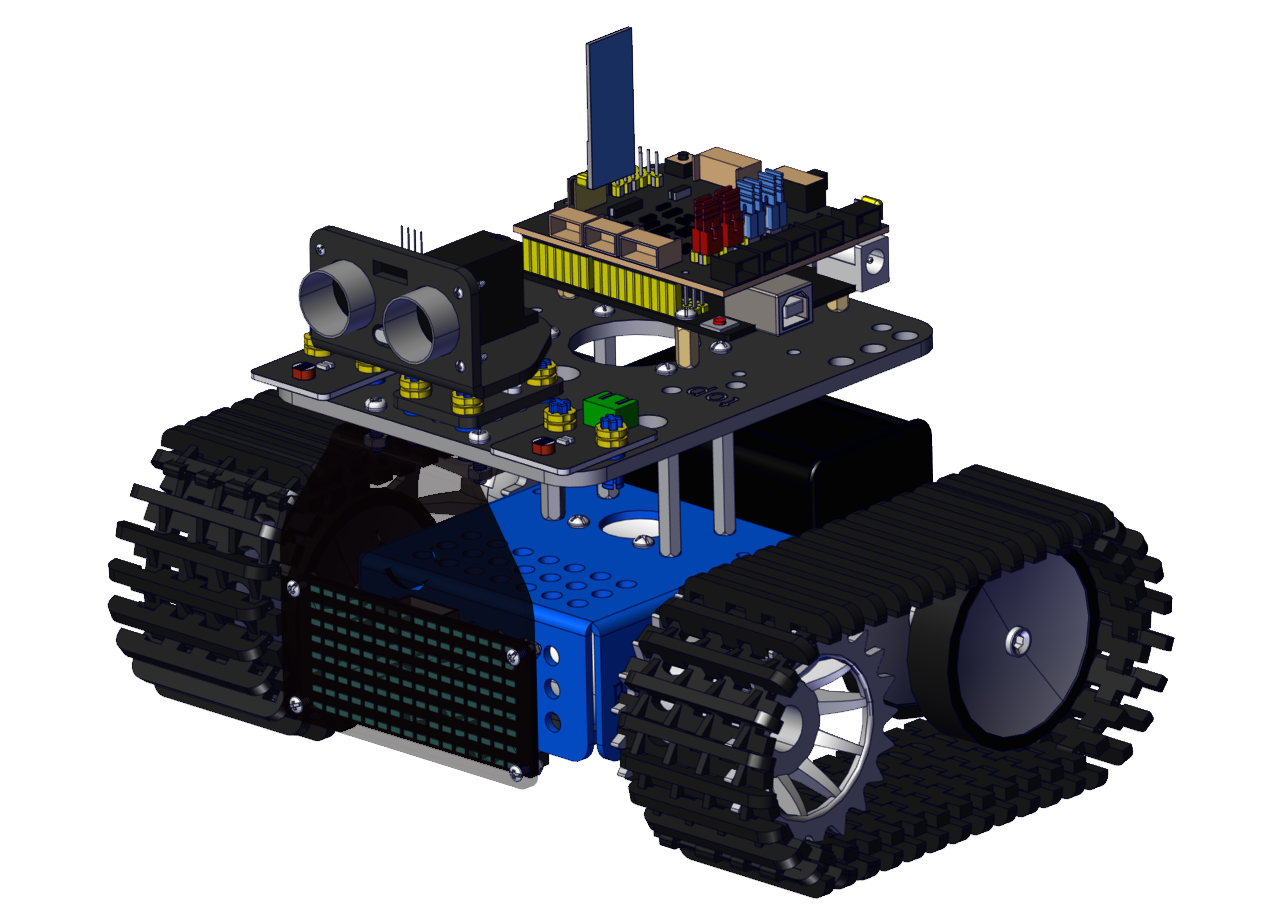

Mantenere il sensore ultrasonico parallelo alla scheda.

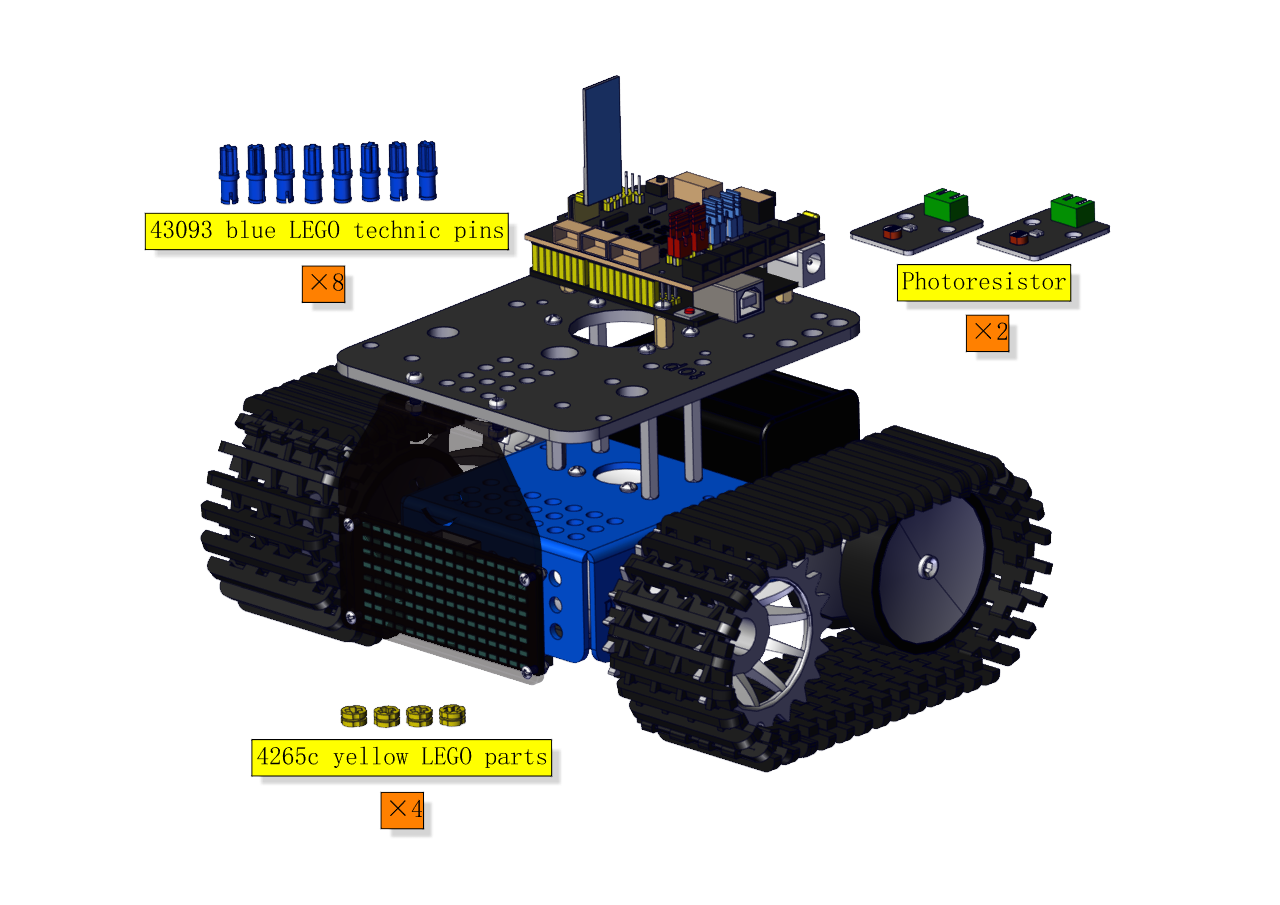

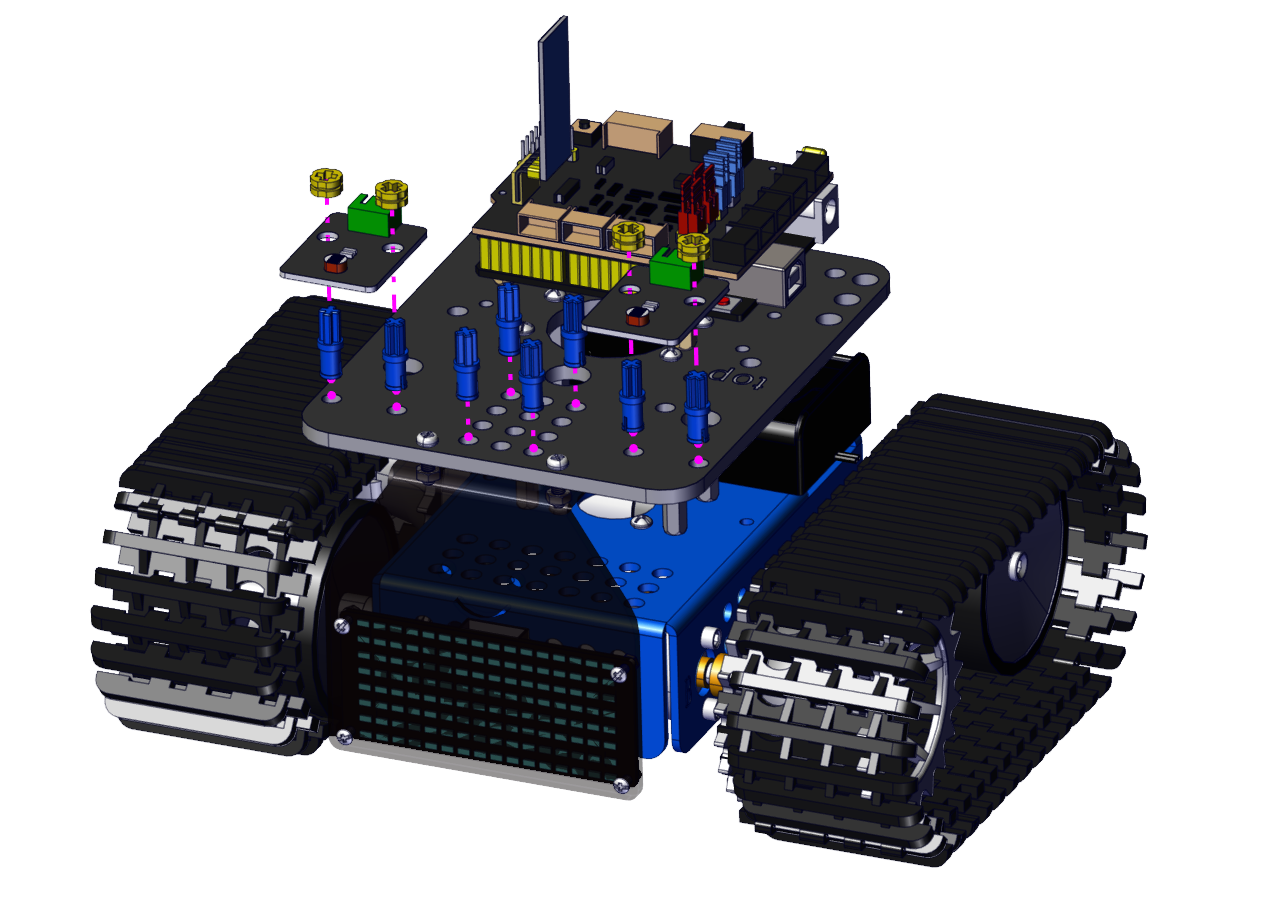

Passo 11

Passo 12

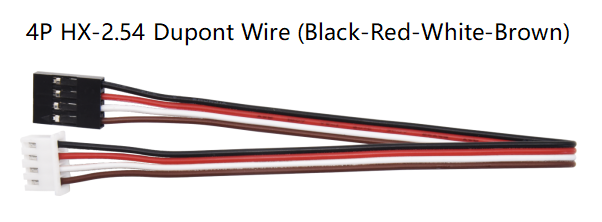

Cablaggio

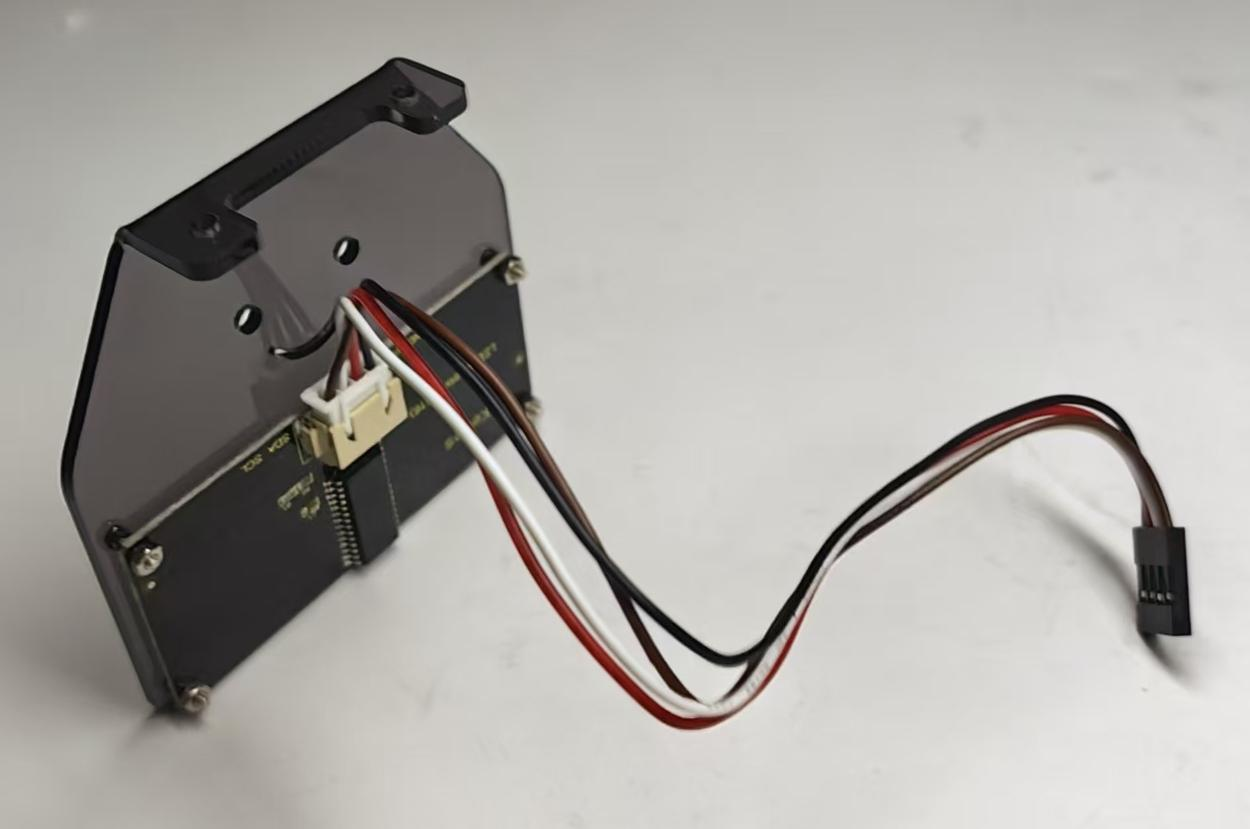

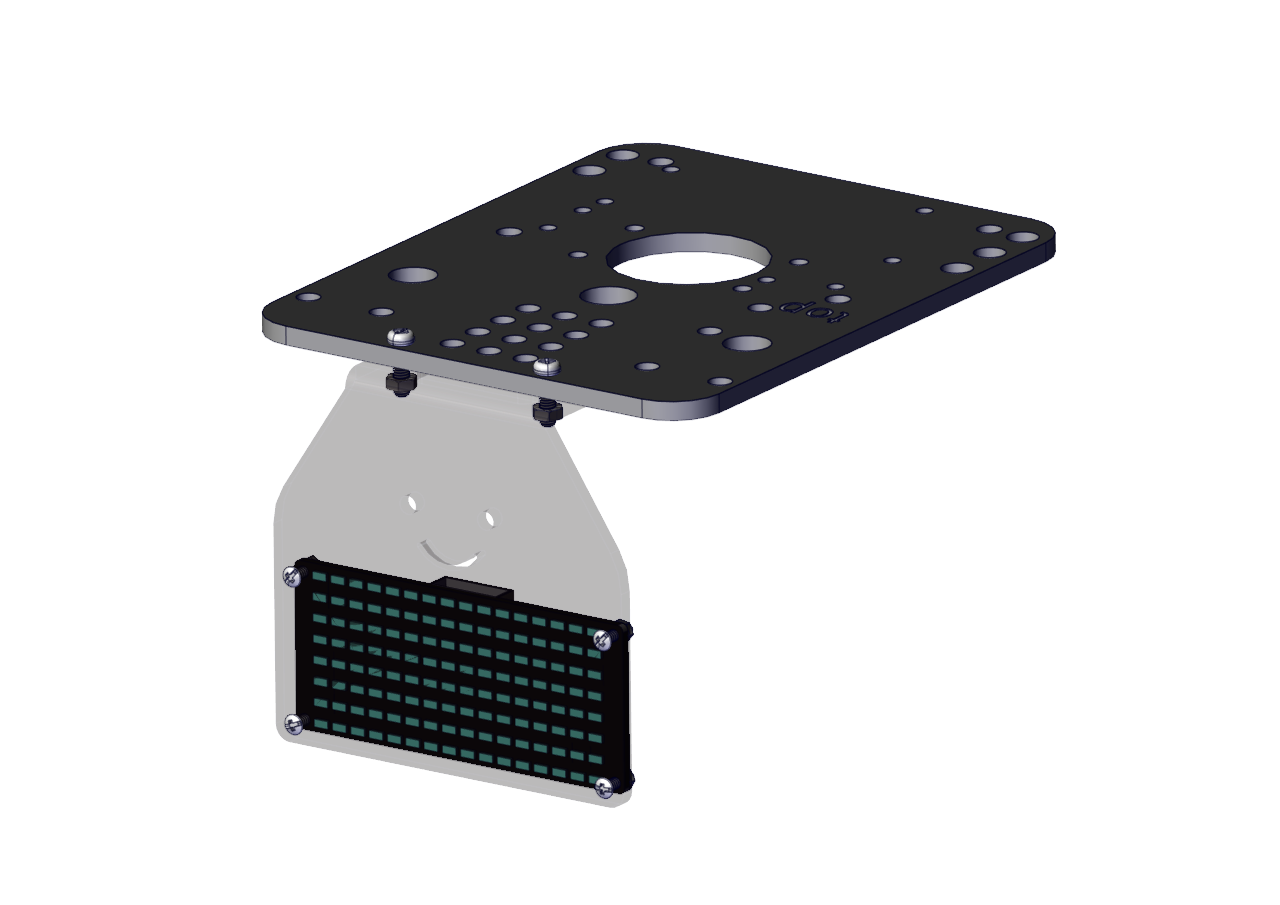

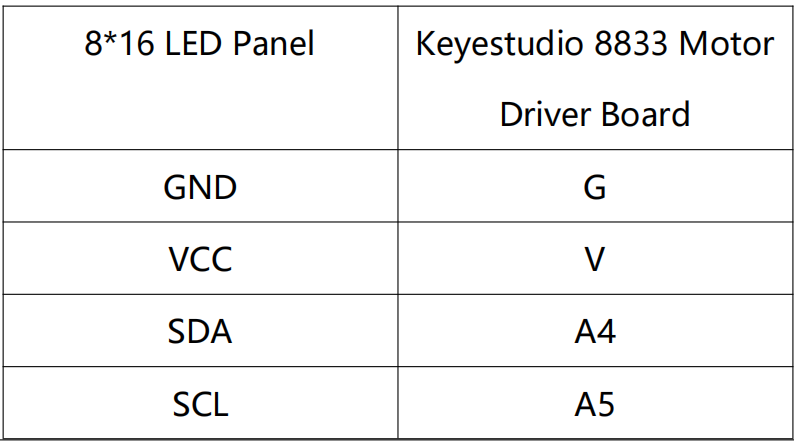

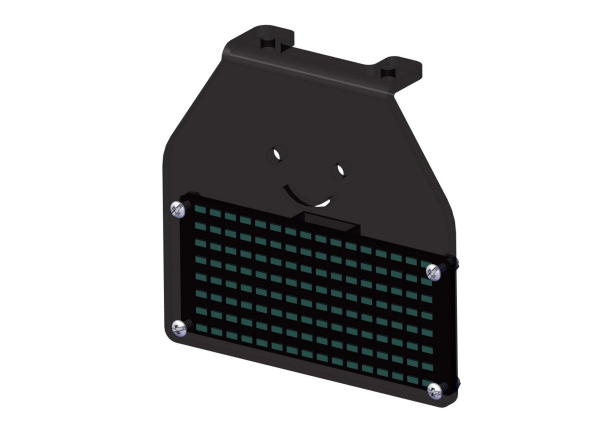

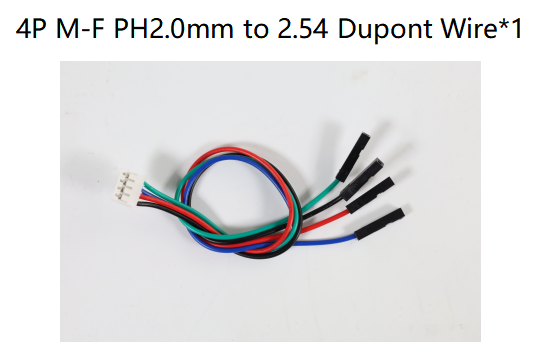

Per il pannello LED 8*16, collegare i fili ad A4 e A5.

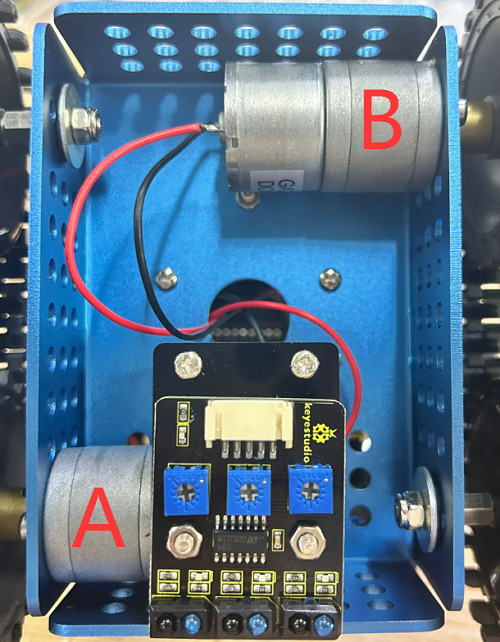

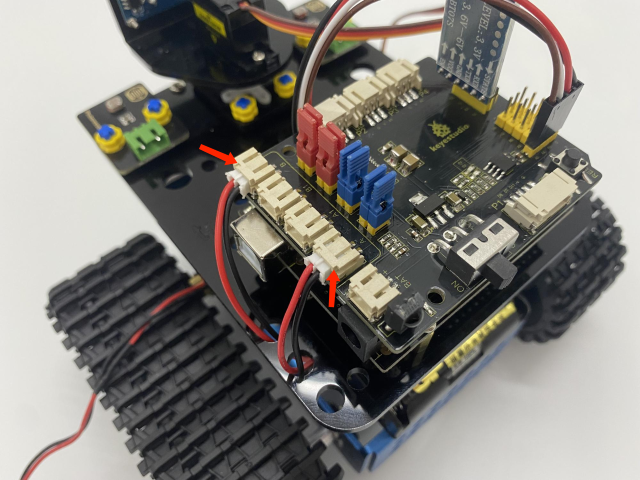

Collegare il motore A alla porta A e il motore B alla porta B.

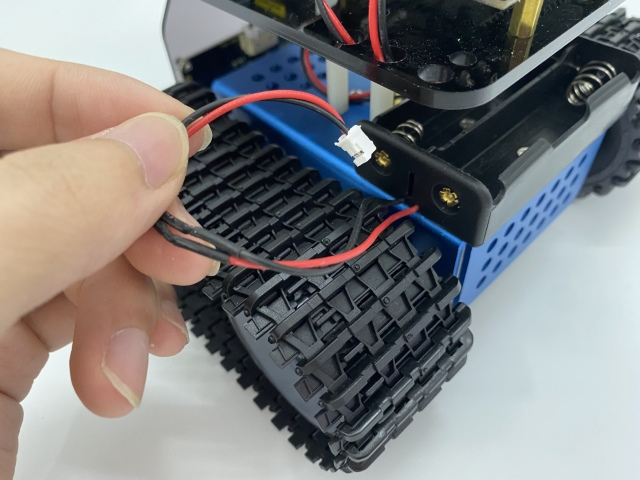

Collegare il cavo di alimentazione.

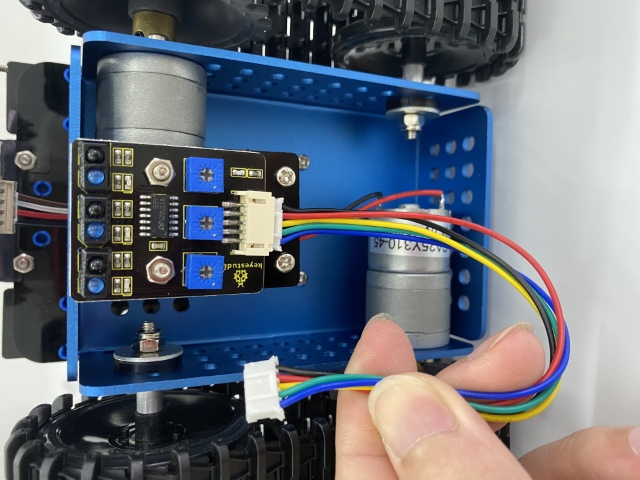

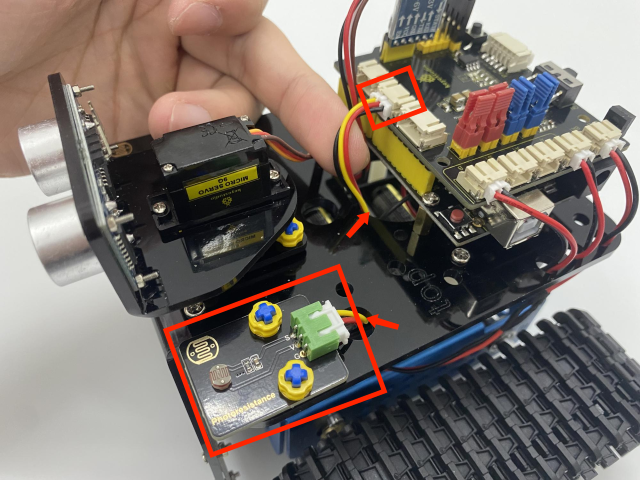

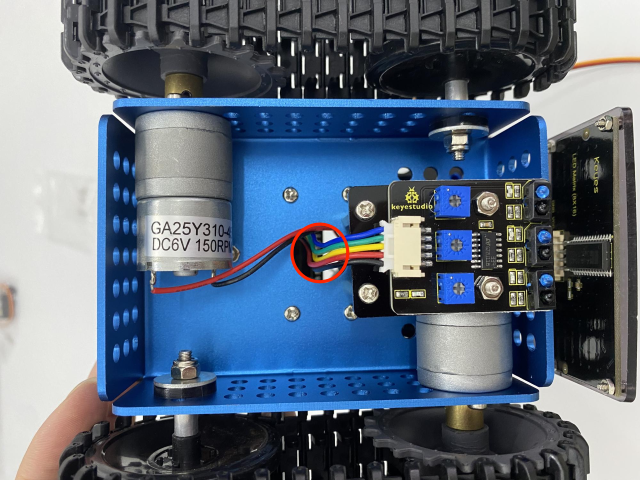

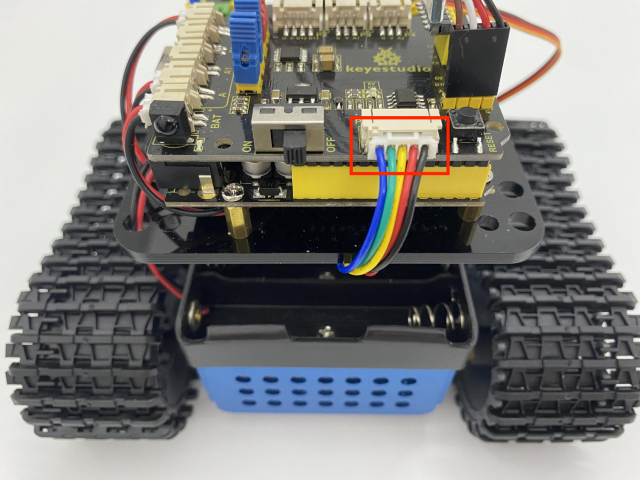

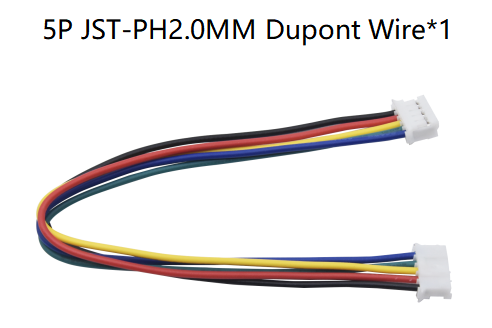

Sensore di tracciamento linea (vedi immagine):

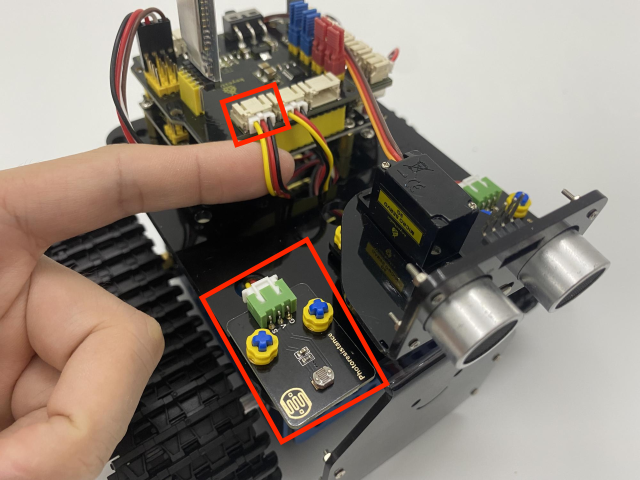

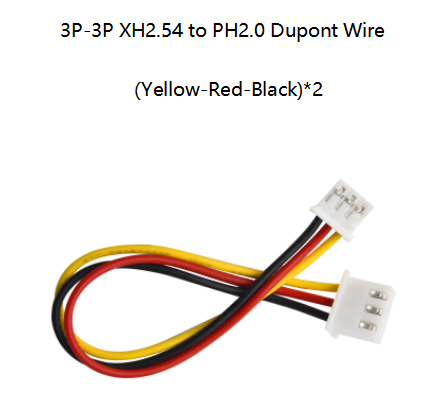

Cablare i fotoresistori:

Fotoresistore	Scheda Keyestudio 8833
G	G
V	V
s	A1

Fotoresistore	Scheda Keyestudio 8833
G	G
V	V
S	V2

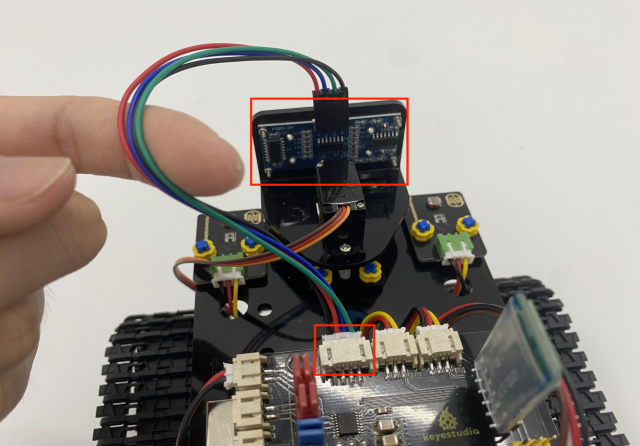

Cablare il sensore ultrasonico:

Sensore ultrasonico	Scheda Keyestudio 8833
Vcc	V
Trig	D12
Echo	D13
Gnd	G

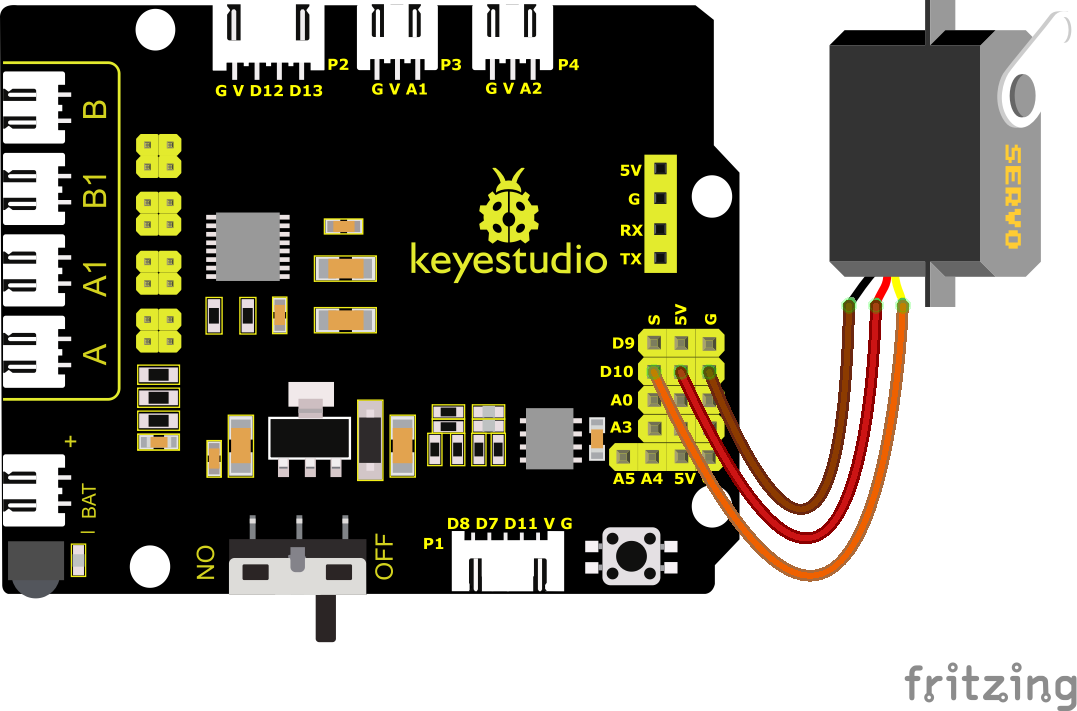

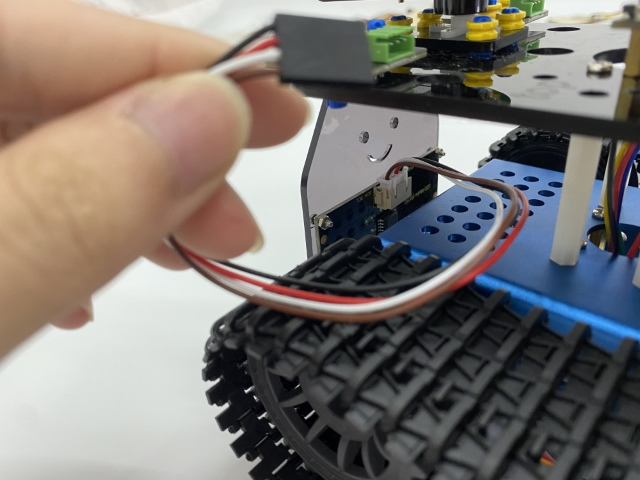

Cablare il servo (D10):

Servo	Scheda Keyestudio 8833
Marrone	G
Rosso	V(5V)
Arancione	D10

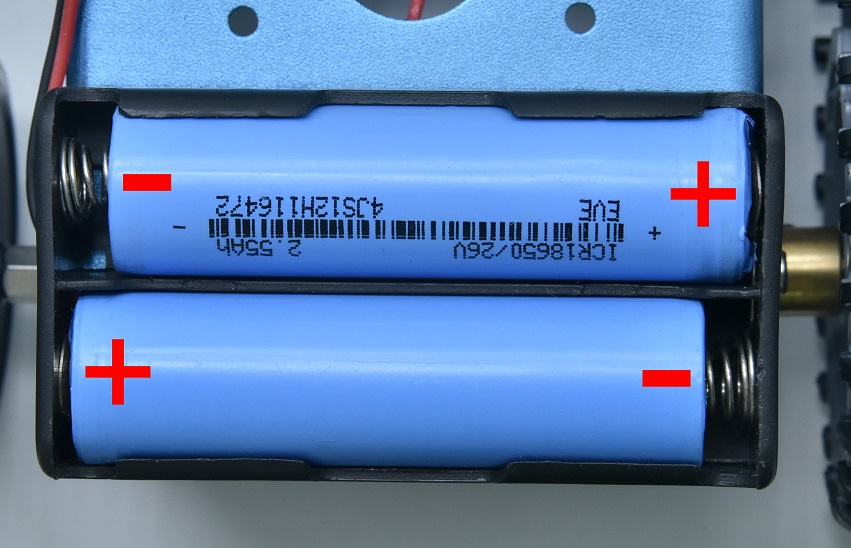

Adottiamo una batteria al litio modello 18650 con polo positivo appuntito, la cui potenza e capacità non sono richieste.
