2 組み立て

パート 1

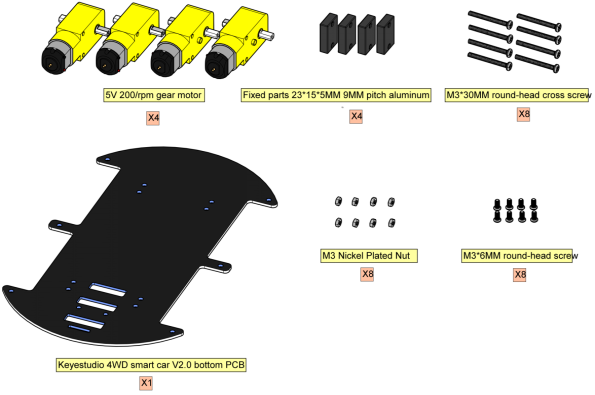

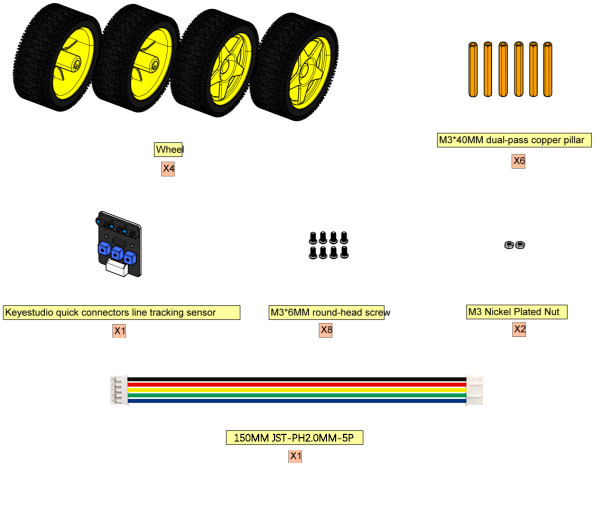

1.1. 必要な部品

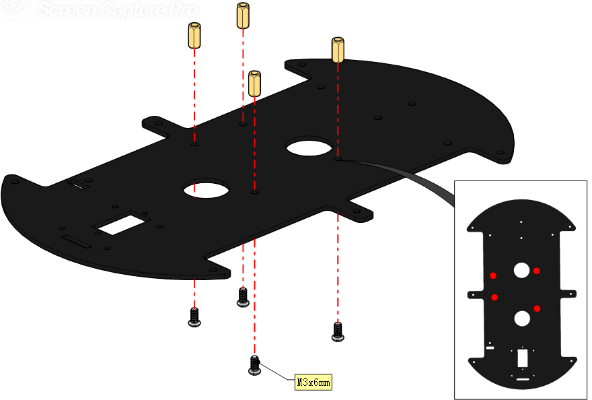

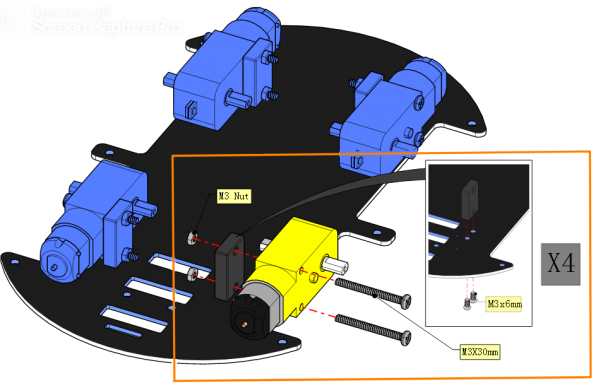

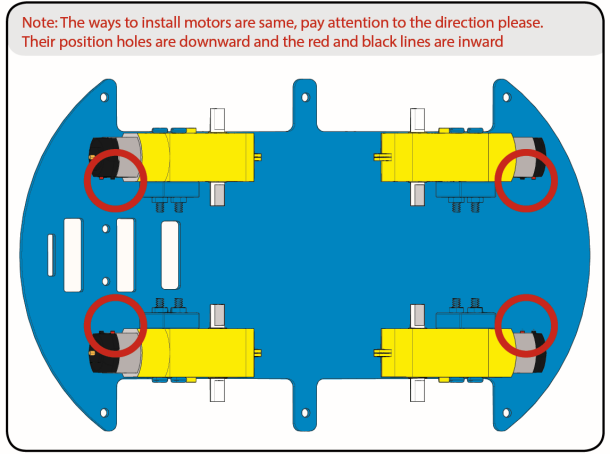

1.2. 取り付け図


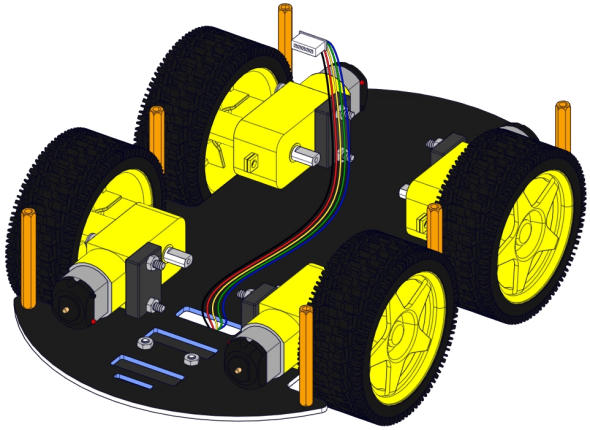

1.3. プロトタイプ


パート 2

2.1. 必要な部品


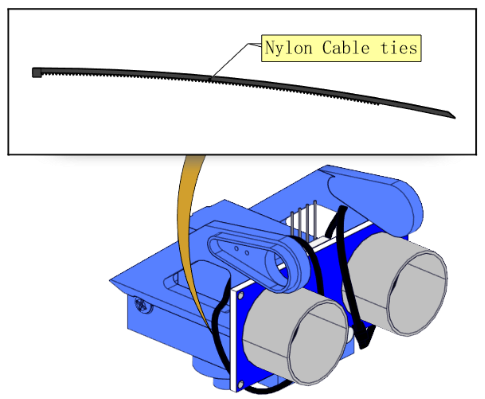

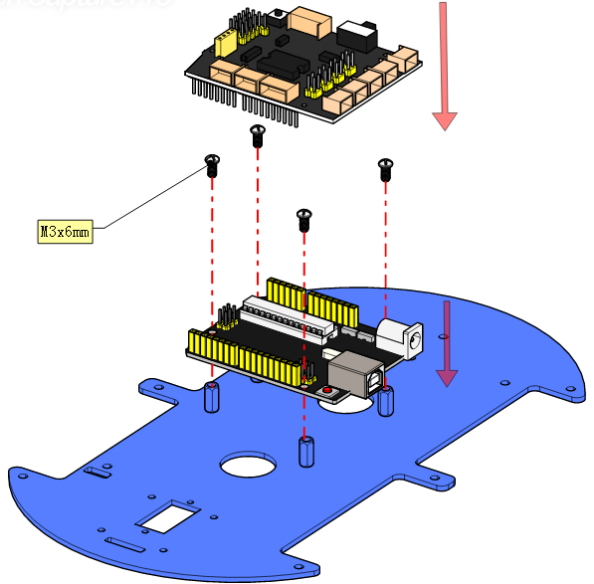

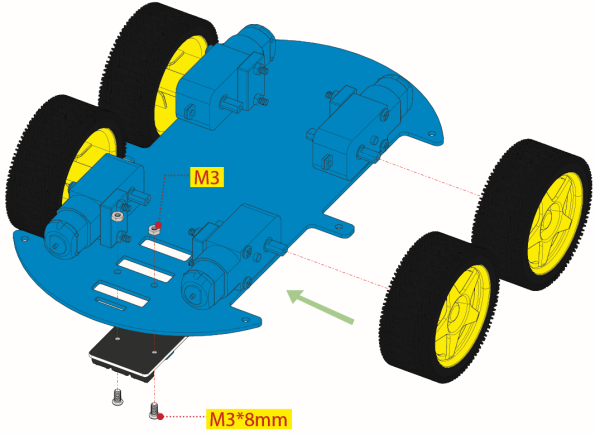

2.2. 取り付け図




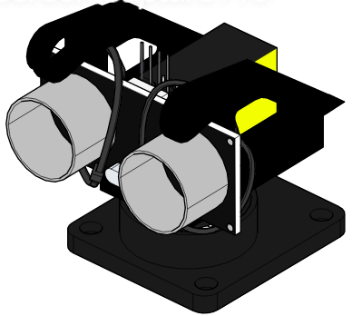

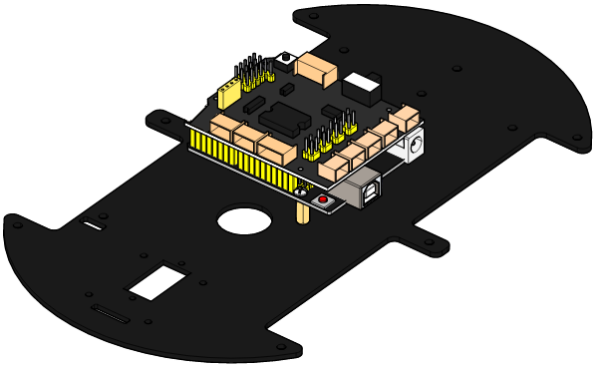

2.3. プロトタイプ


パート 3

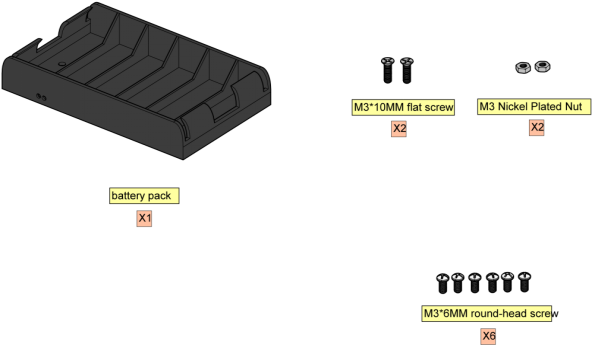

3.1. 必要な部品



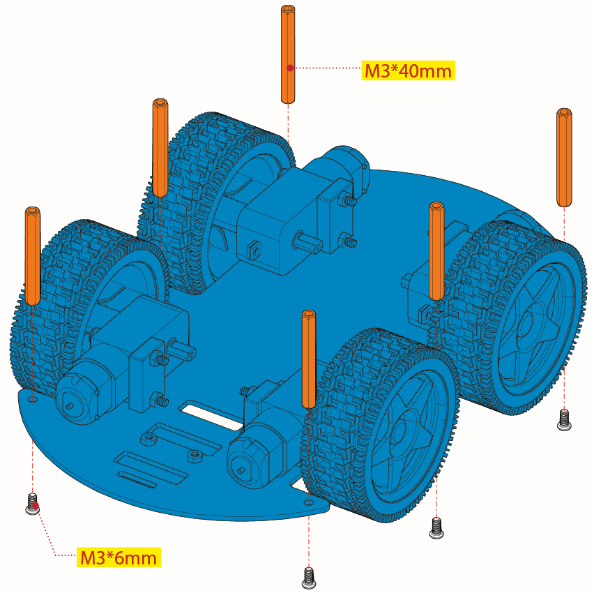

3.2. 取り付け図


3.3. プラグ配線


3.4. プロトタイプ


パート 4

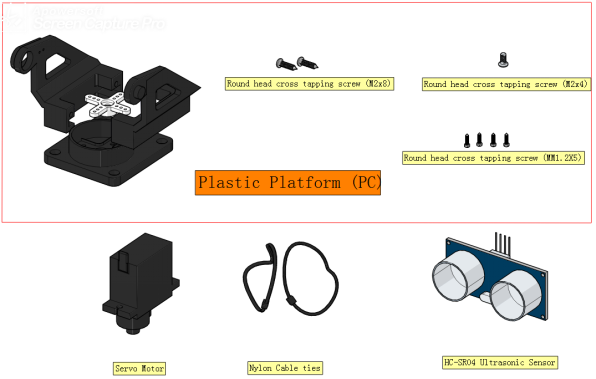

4.1. 必要な部品

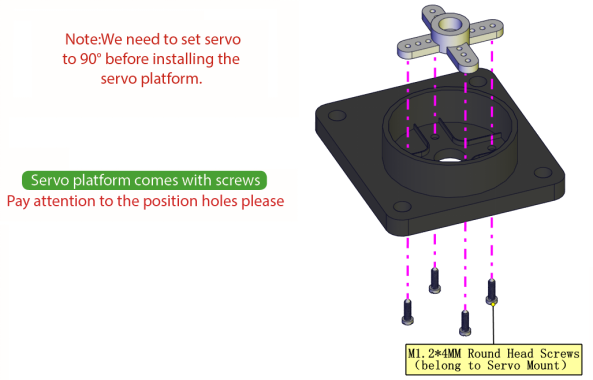

4.2. サーボを90度に回転させる


image-20250509085038006

サーボのコードを調整するには、コースに応じて選択してください。

  1. Arduino: コードファイルをダウンロード:Arduino

  1. Kidsblock: コードファイルをダウンロード:Kidsblock

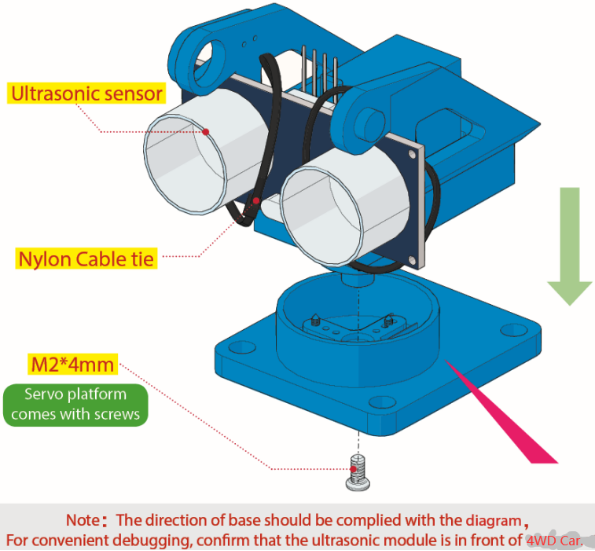

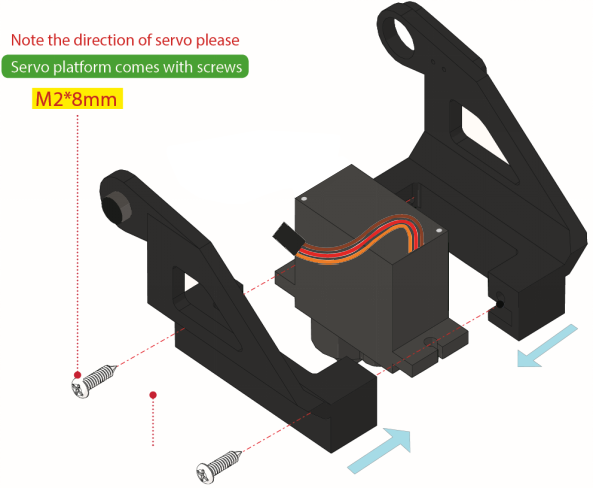

4.3. 取り付け図





4.4. プロトタイプ


パート 5

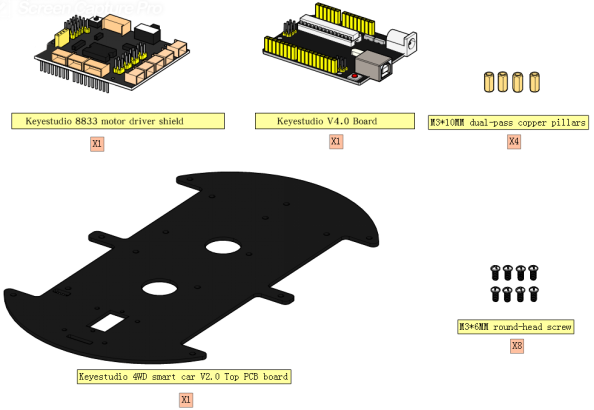

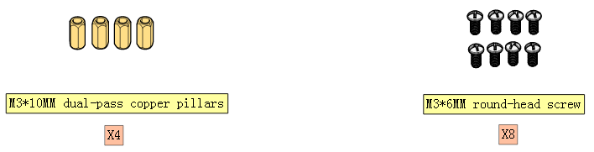

5.1. 必要な部品


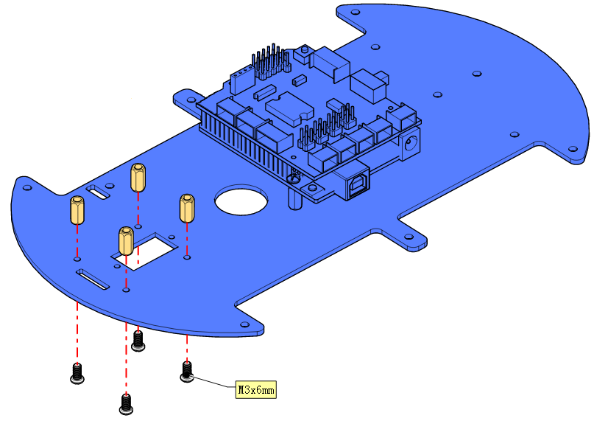

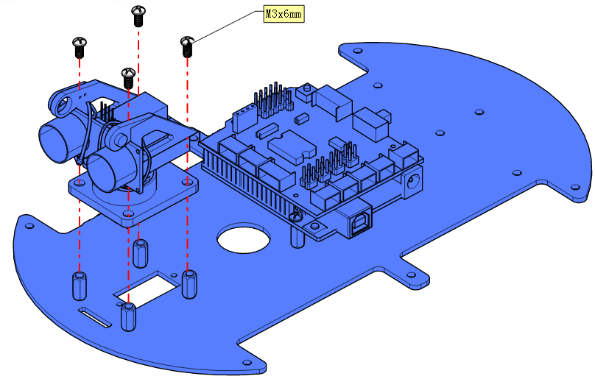

5.2. 取り付け図



5.3. プロトタイプ


パート 6

6.1. 必要な部品



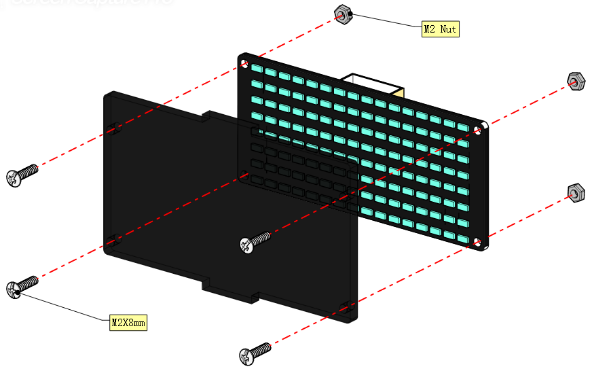

6.2. 取り付け図



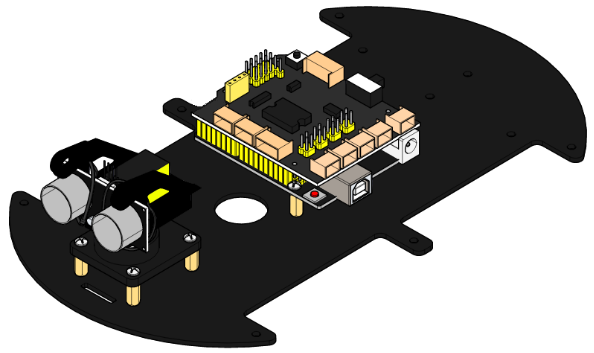

6.3. プロトタイプ


パート 7

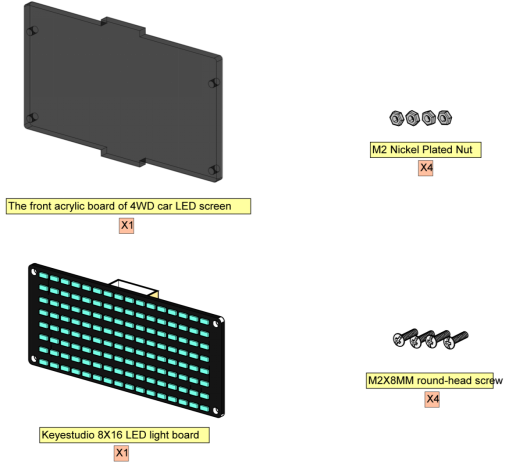

7.1. 必要な部品

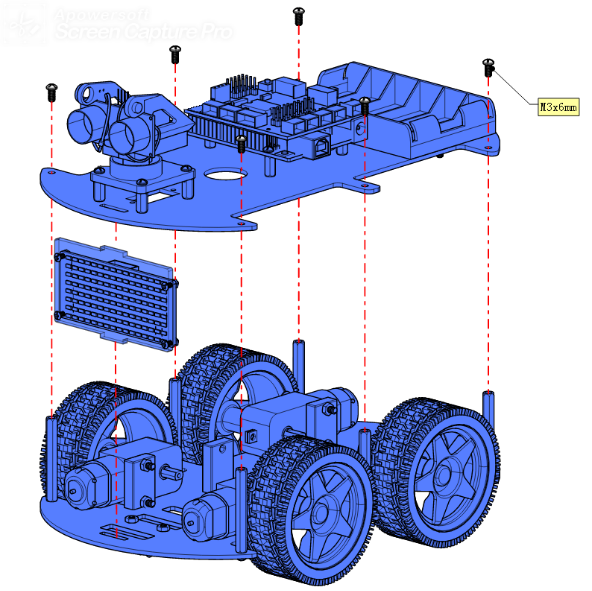

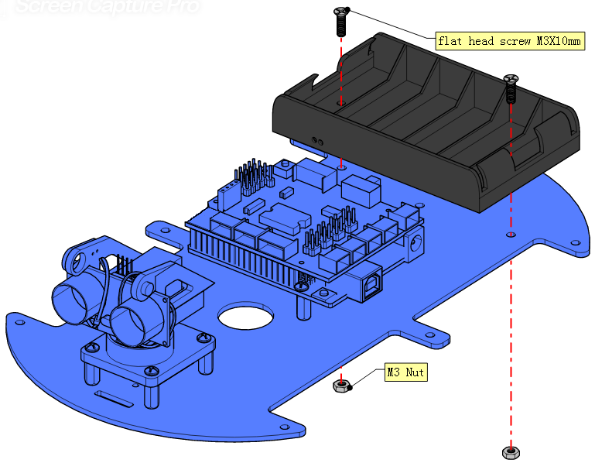

7.2. 取り付け図

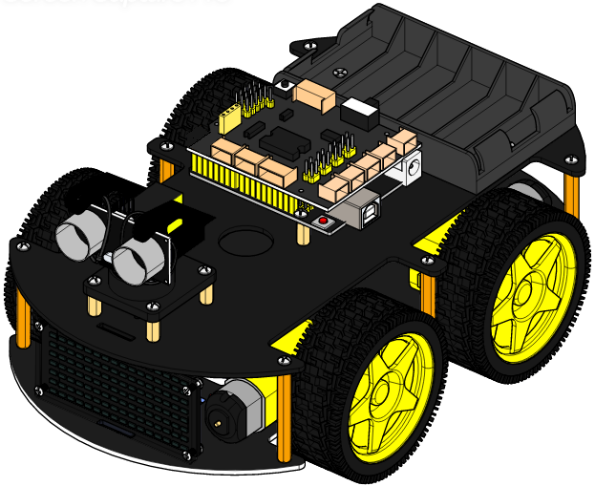

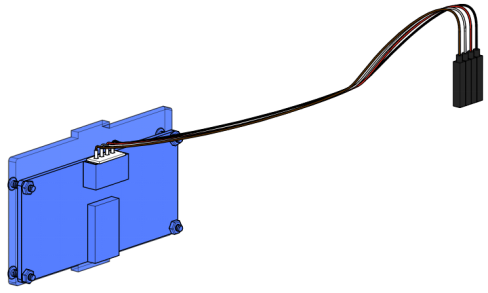

7.3. プロトタイプ


パート 8

8.1. 配線図

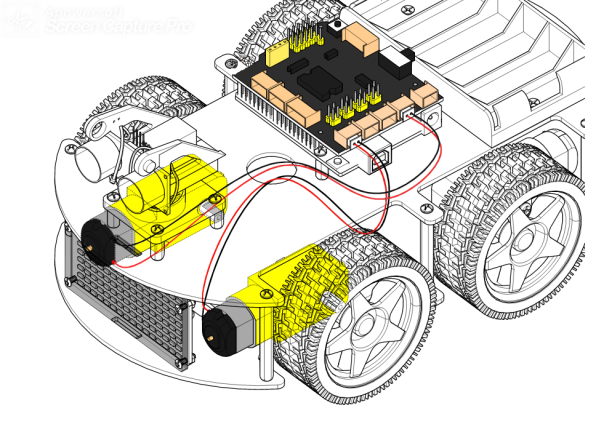

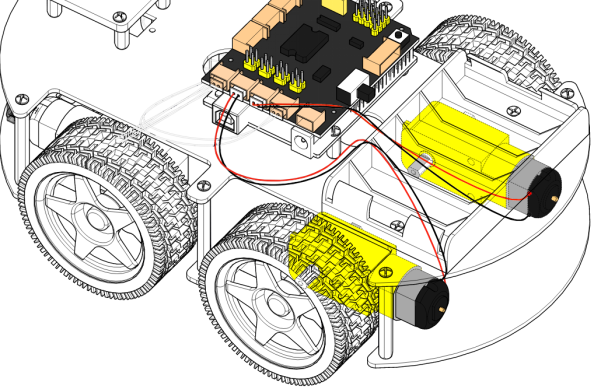

8.2. M2モーターはBインターフェースに接続、M3モーターはAインターフェースに接続。


8.3. M1モーターはB1インターフェースに接続、M4モーターはA1インターフェースに接続。

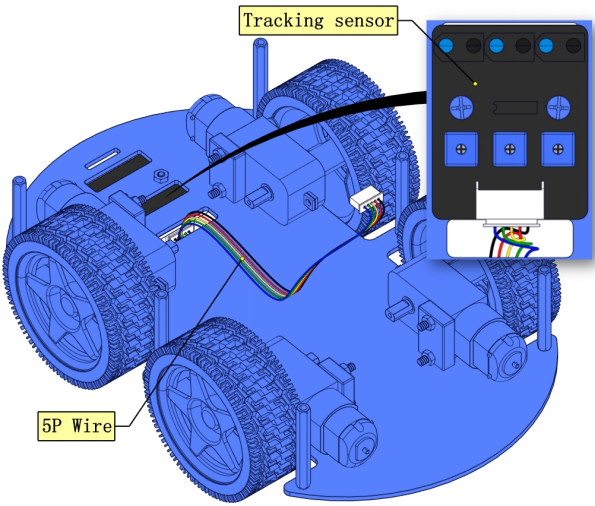

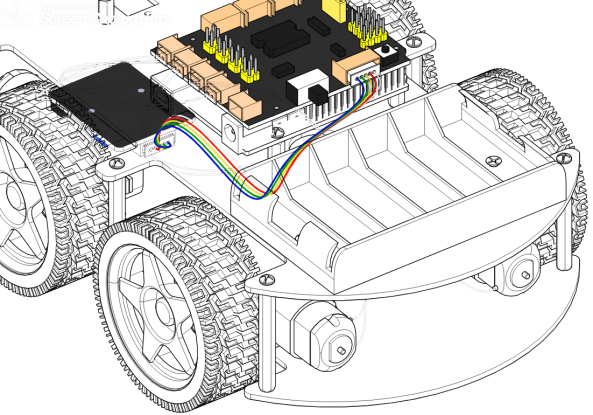

8.4. 3チャンネルライン追跡センサーの配線。

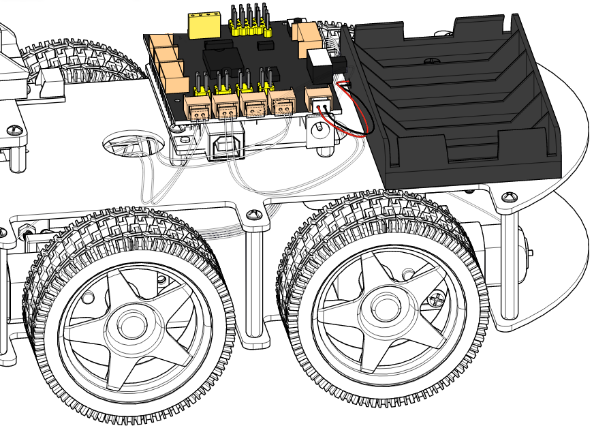

8.5. 電源はBATに接続。

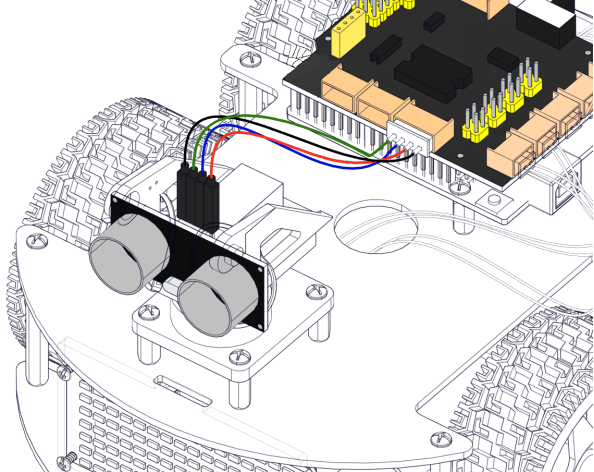

8.6. 超音波センサーの配線。

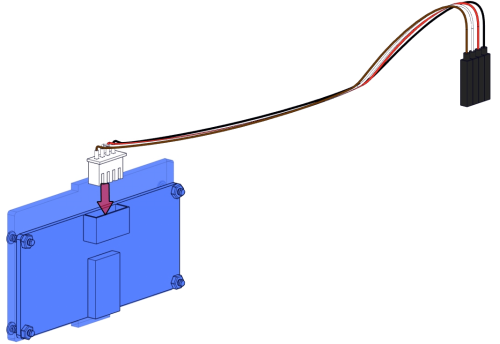

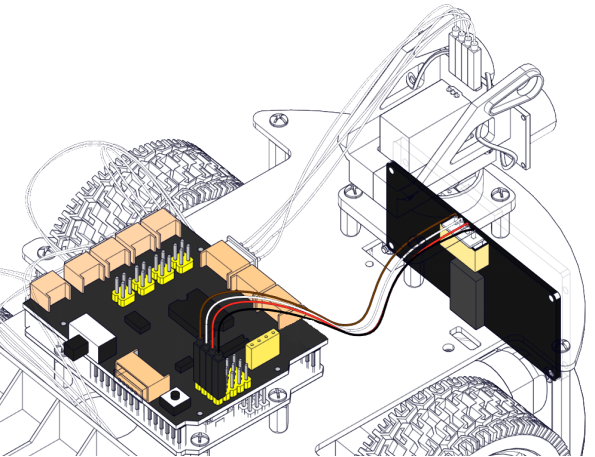

8.7. 8*16 LEDボードの配線。

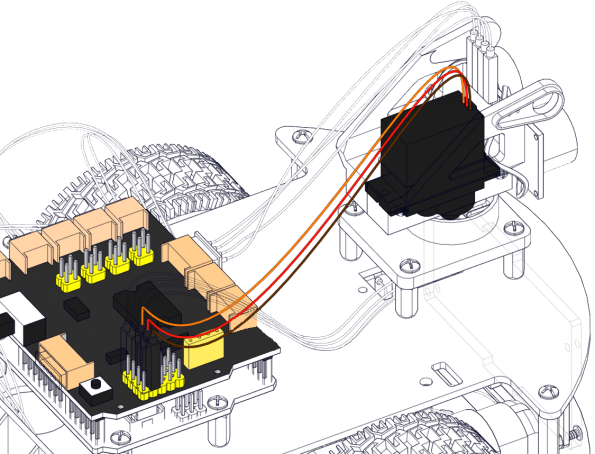

8.8. サーボの配線。

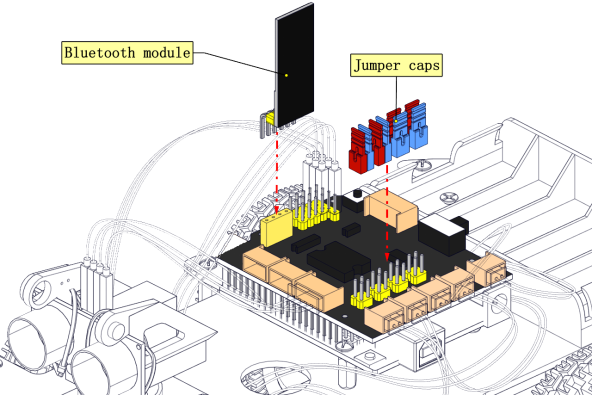

8.9. Bluetoothモジュールとジャンパーキャップを差し込む。


注意: テストコードをアップロードする前にBluetoothモジュールを取り外す必要があります。そうしないとコードのアップロードに失敗します。コードのアップロードが成功した後にBluetoothモジュールを接続してください。

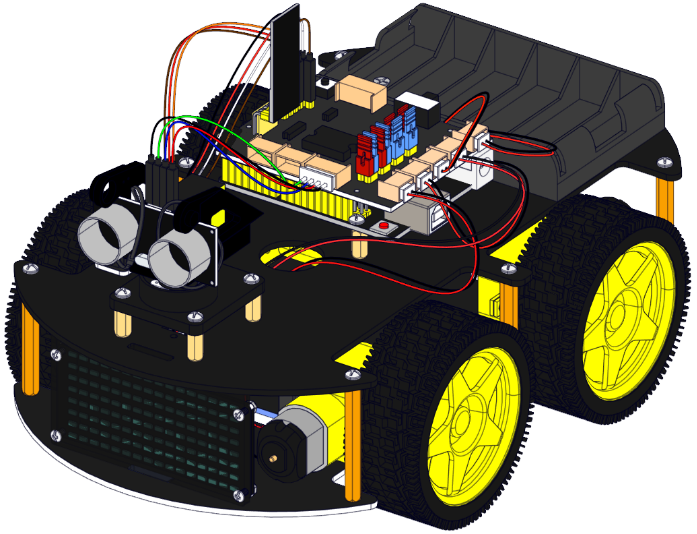

8.10. 完成したプロトタイプ
