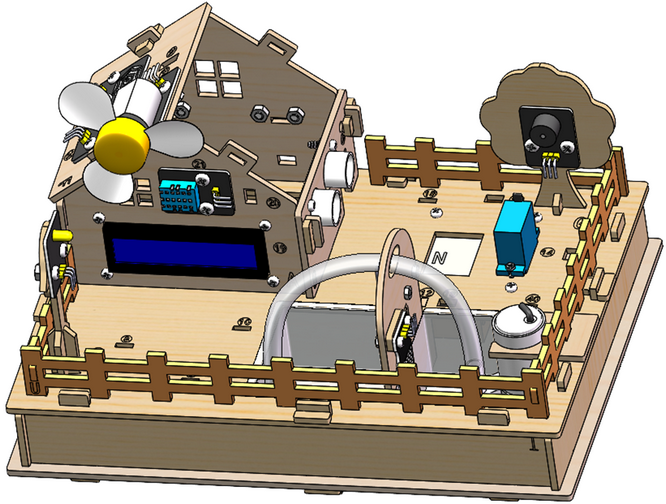

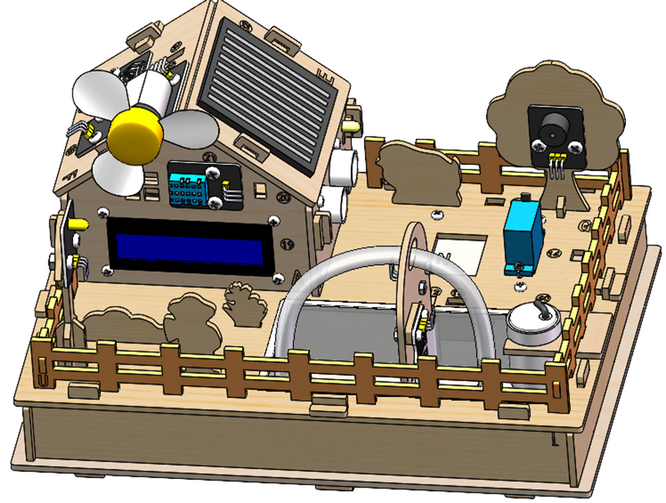

4. Monteer de Smart Farm Kit

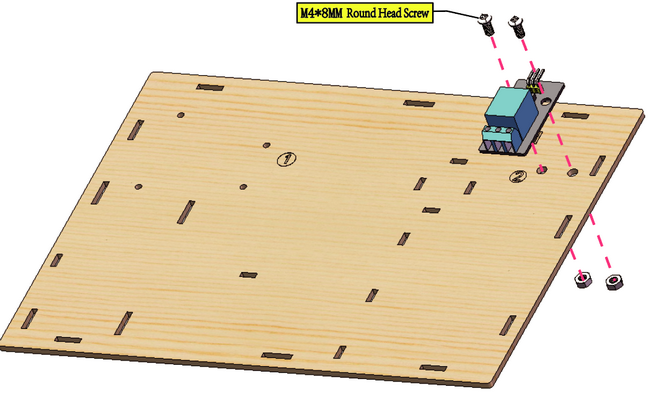

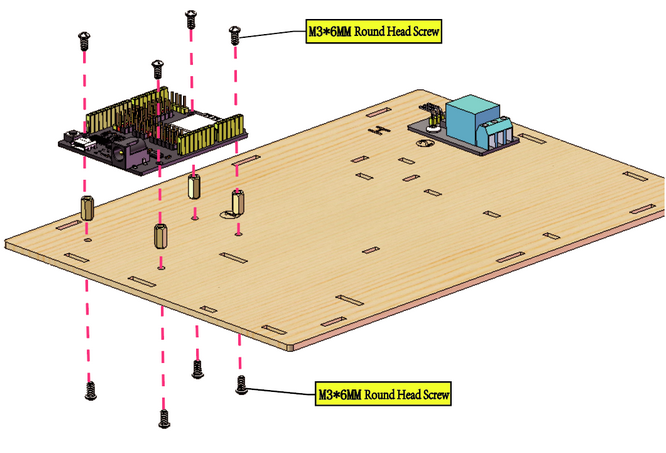

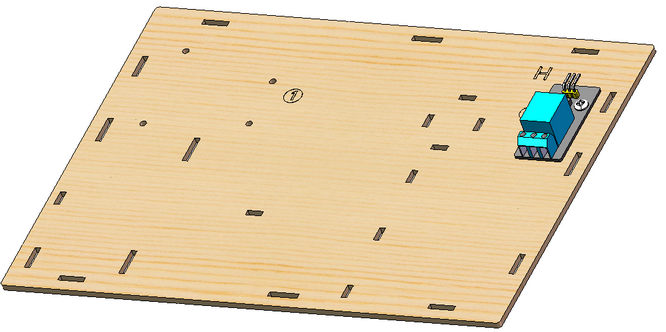

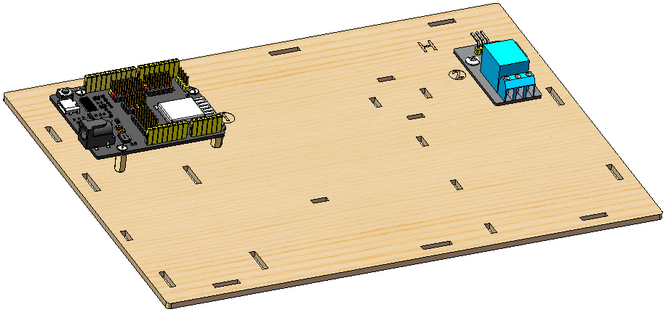

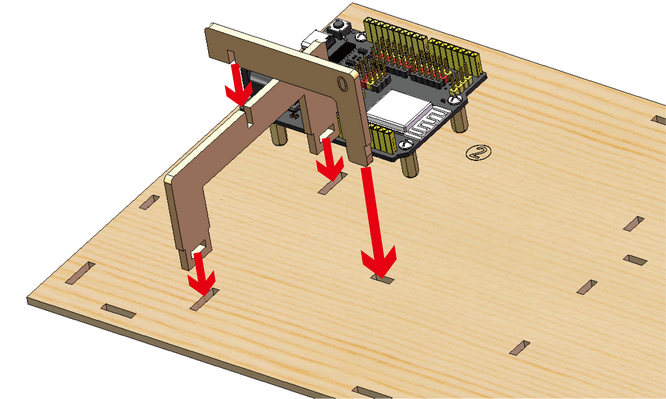

Stap 1 Installeer het ESP32-bord en de relaismodule

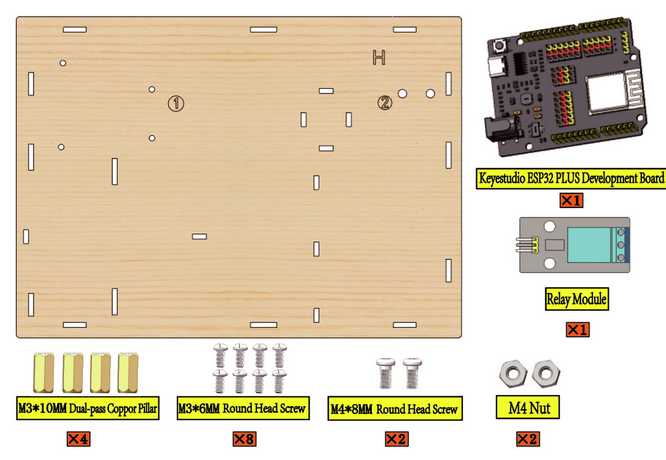

1.1 Benodigde componenten

1.2

1.3

1.4

1.5

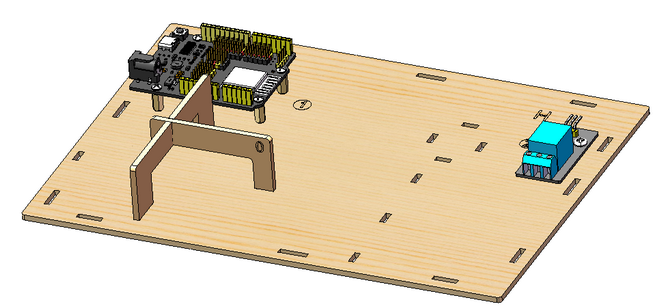

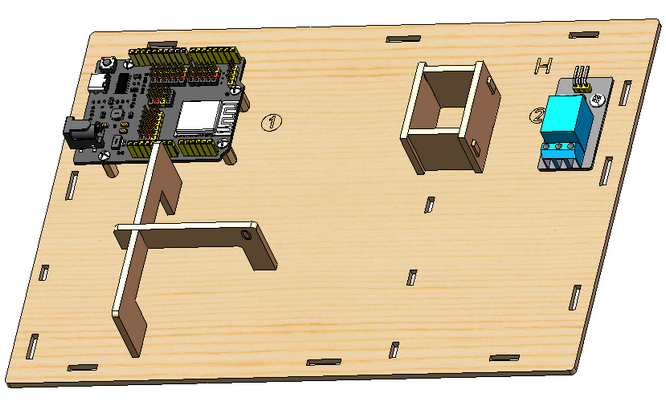

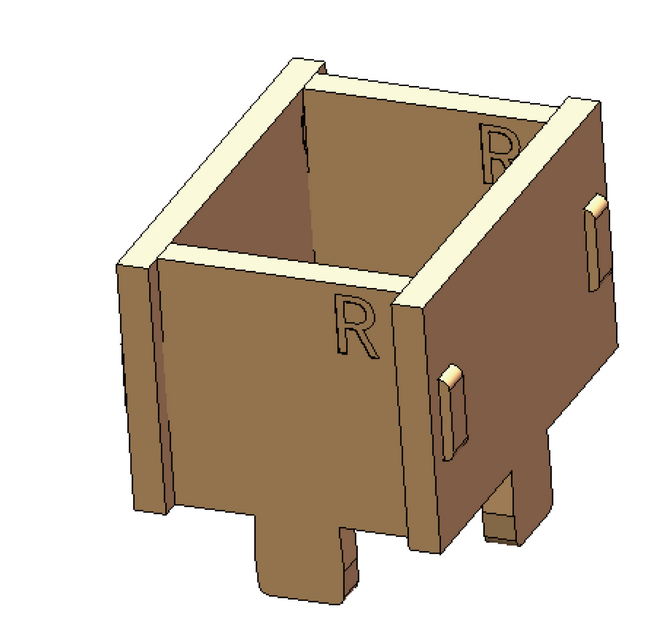

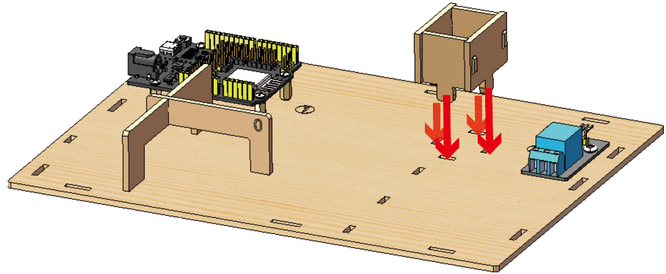

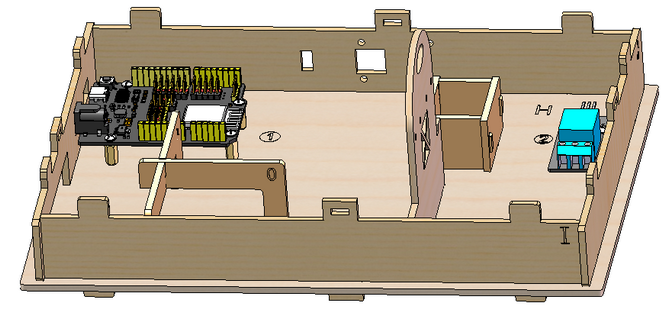

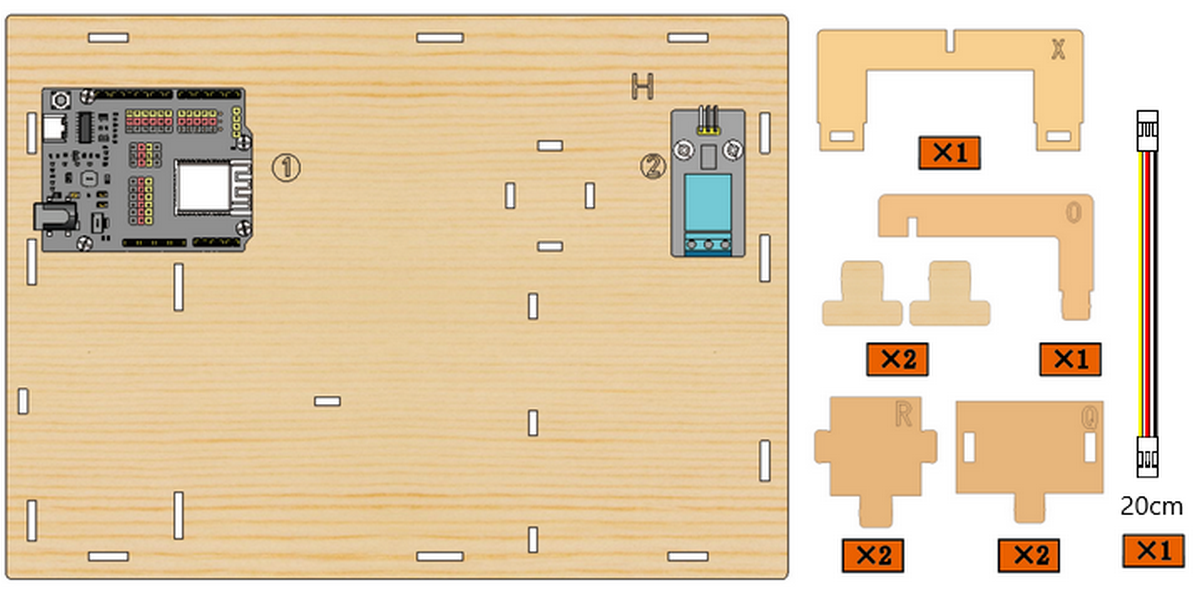

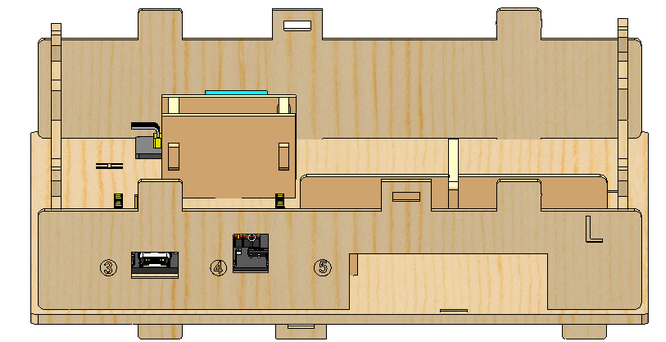

Stap 2 Installeer het bevestigingsframe voor de batterijhouder en installeer de voederbak, verbind het ESP32-bord en de relaismodule

2.1 Benodigde componenten

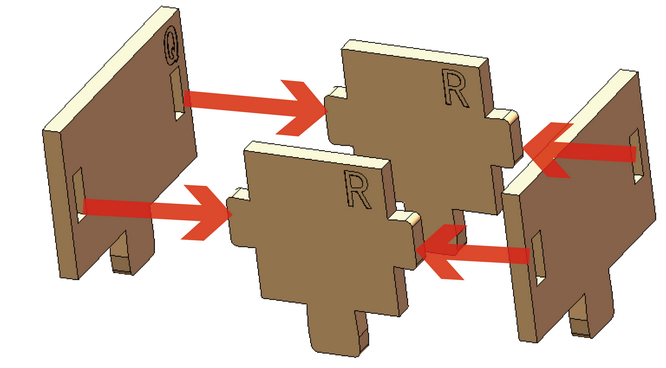

2.2

Monteer de houten platen X en O op de bodemplaat

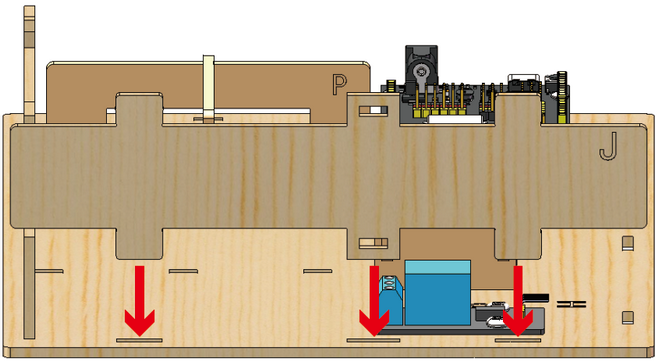

2.3

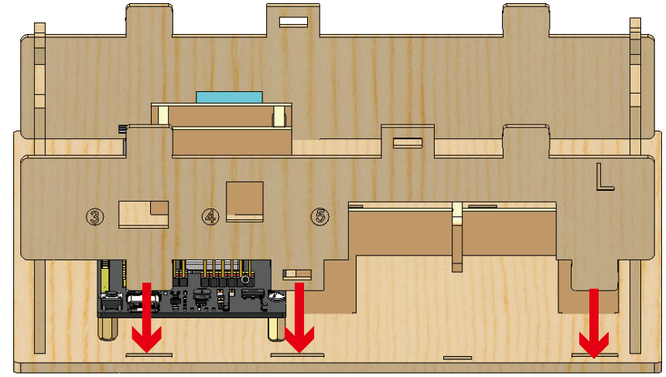

2.4

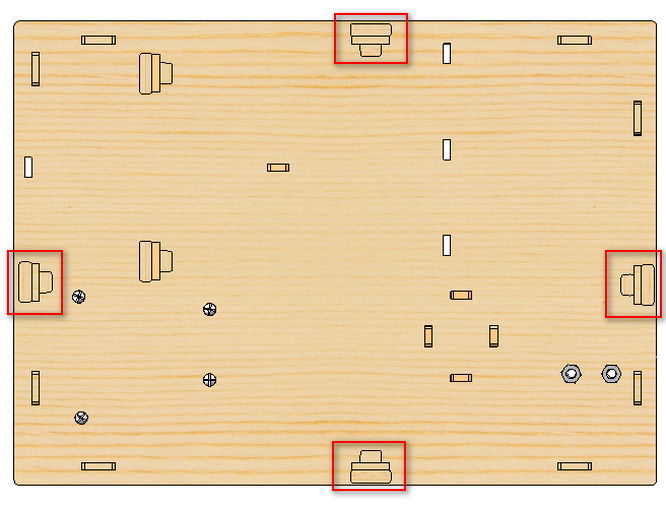

2.5

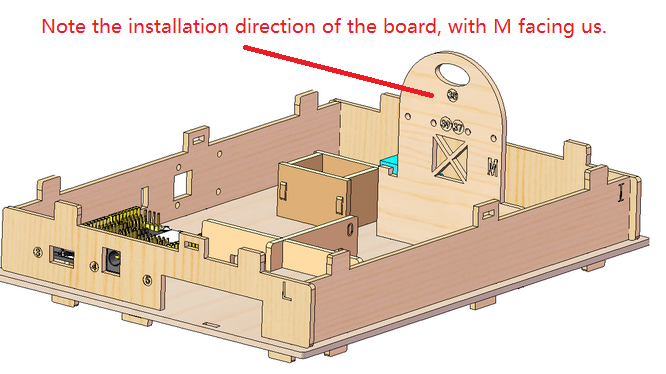

2.6

2.7

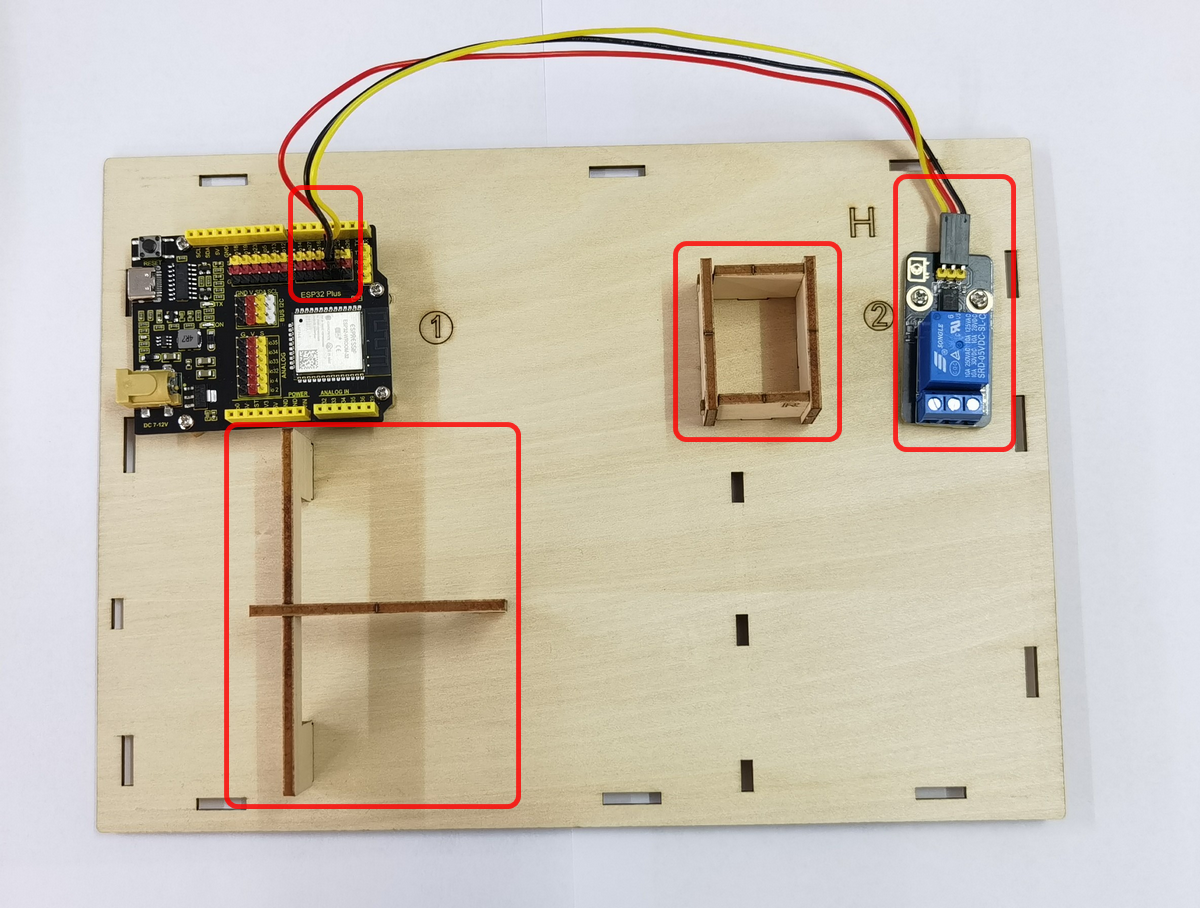

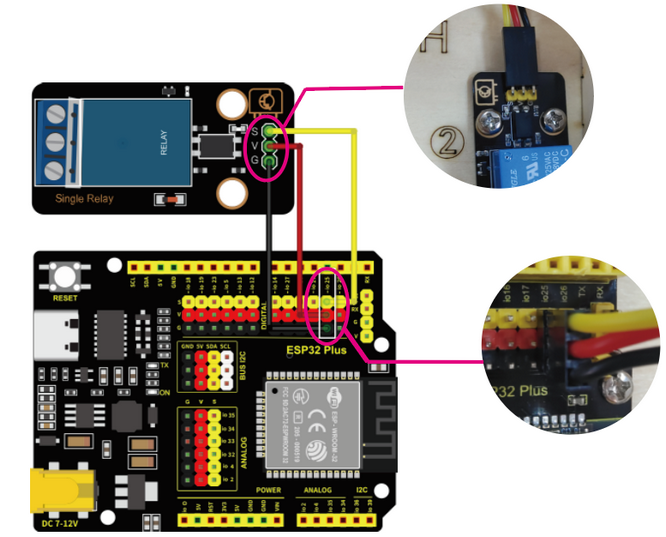

2.8 Verbind het ESP32-bord en de relaismodule

Module	Draad	Pin
Relaismodule	3PIN 20cm	IO25

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io25

2.9

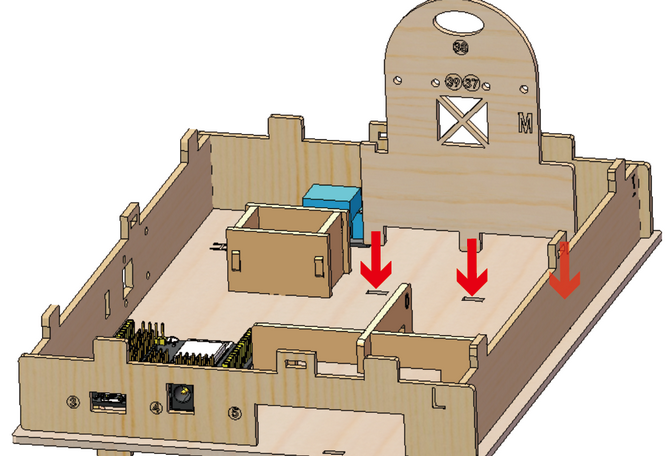

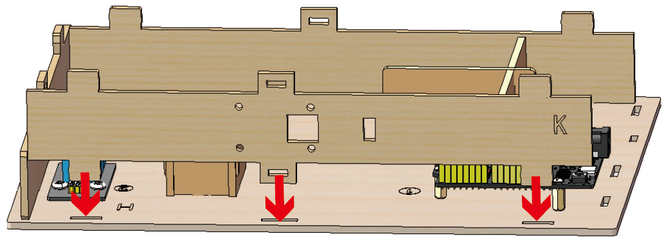

Stap 3 Installeer de onderbouw van het huis

3.1 Benodigde componenten

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

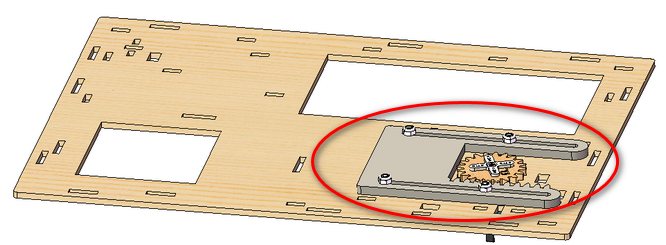

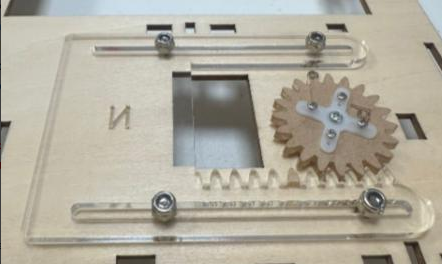

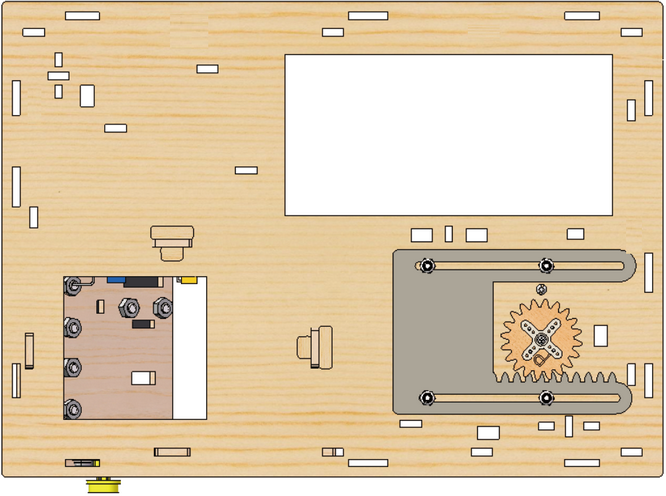

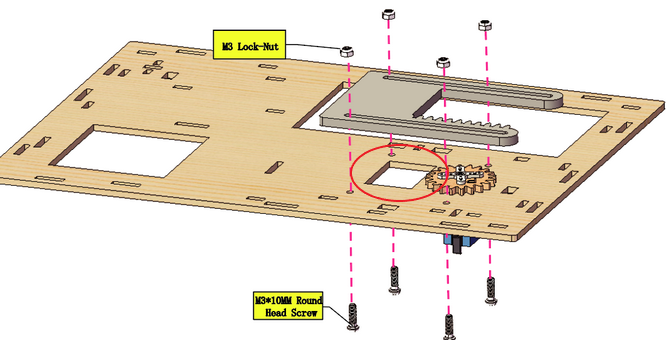

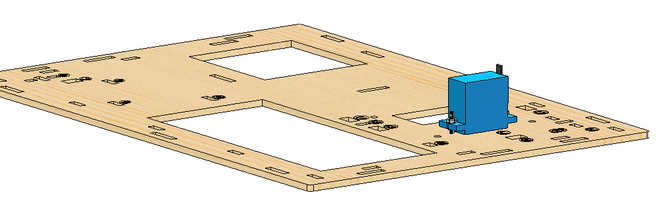

Stap 4 Installeer de deur van de voederbak

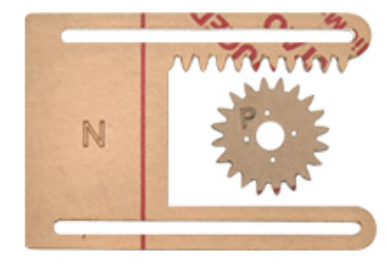

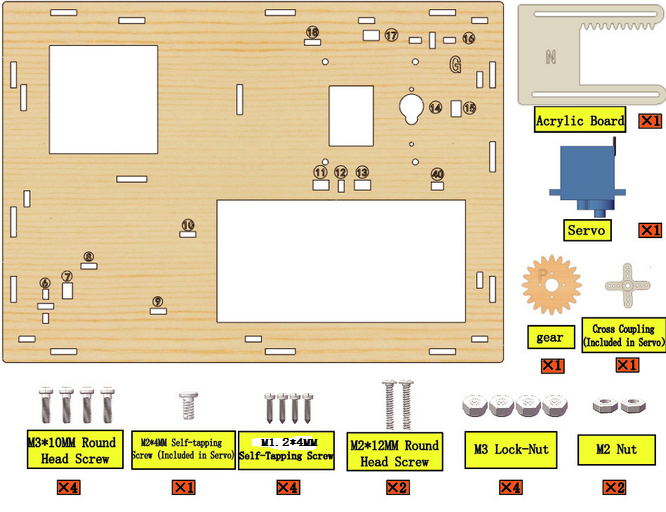

4.1 Benodigde componenten

4.2 Stel Servo in op 180°

De acrylplaat is apart verpakt, en het wordt aanbevolen om de beschermfolie eraf te halen om de wrijving te verminderen wanneer deze als deur beweegt.

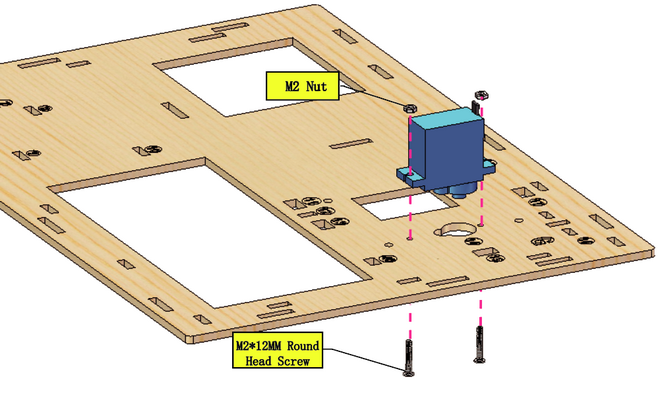

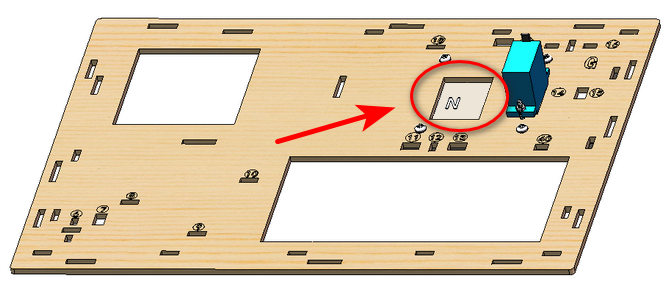

4.3 Installeer Servo

4.4

Opmerking: De schroeven moeten worden vastgedraaid om de servo stabiel te houden, anders kan de deur vastlopen.

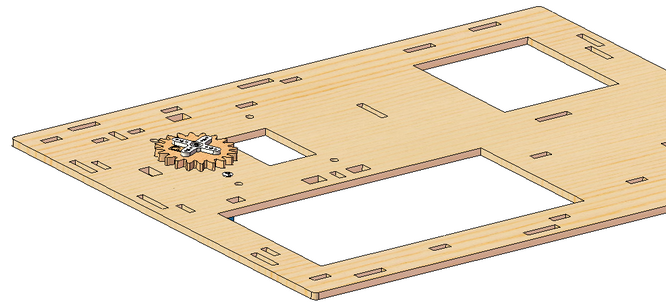

4.5

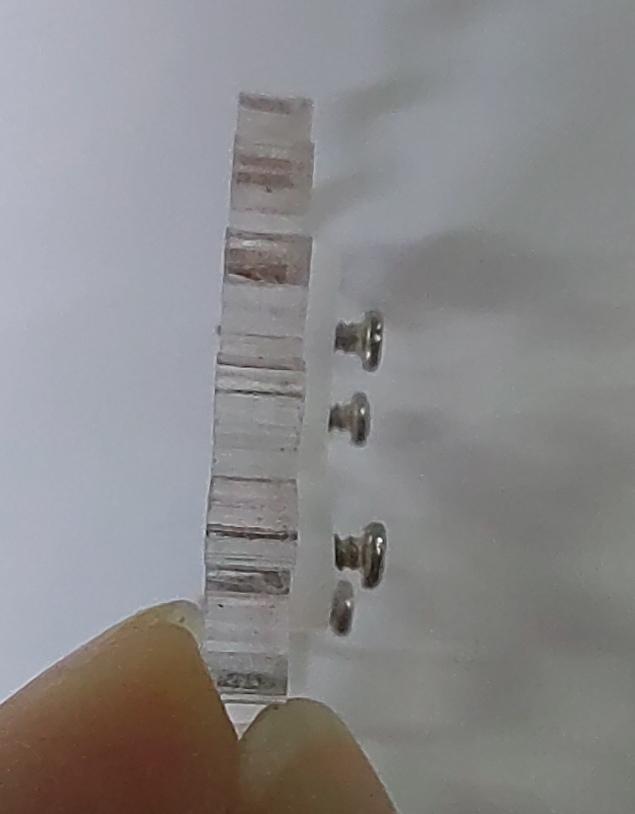

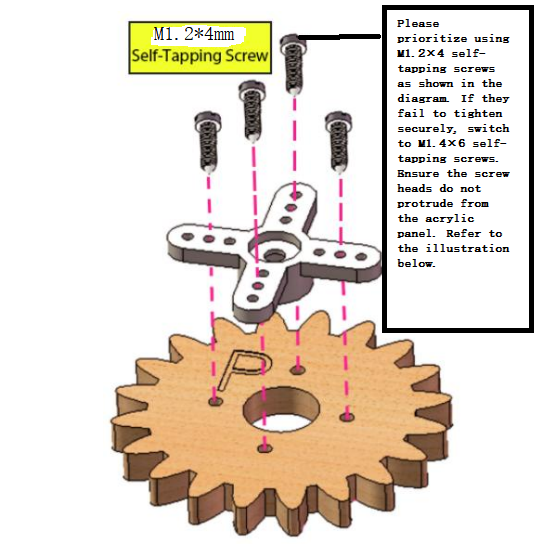

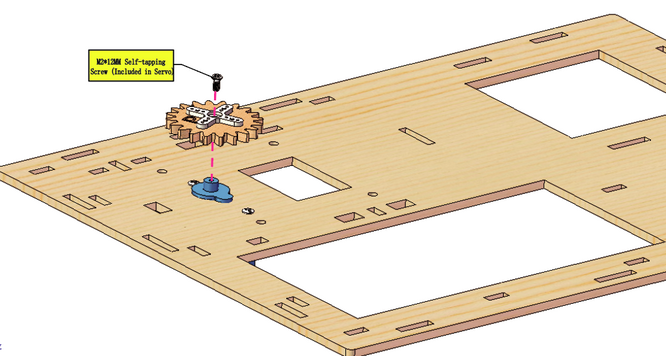

Installeer M1.4*6MM zelftappende schroeven zoals hieronder weergegeven

4.6

4.7

4.8

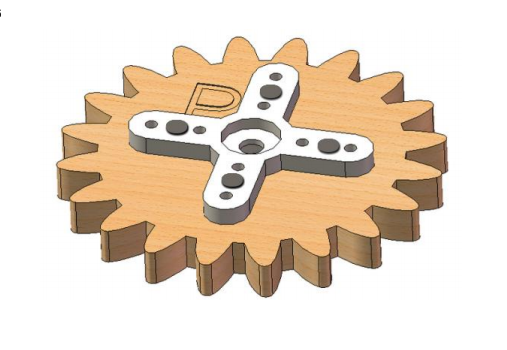

Draai het tandwiel niet nadat het op de servo is geïnstalleerd. Als u het tandwiel al hebt gedraaid, moet u de servohoek opnieuw instellen op 180°.

4.9

OPMERKING: Bij het installeren van het deksel van de voerbak moet de opening volledig gesloten zijn.

4.10

4.11

4.12

4.13 Test de deur

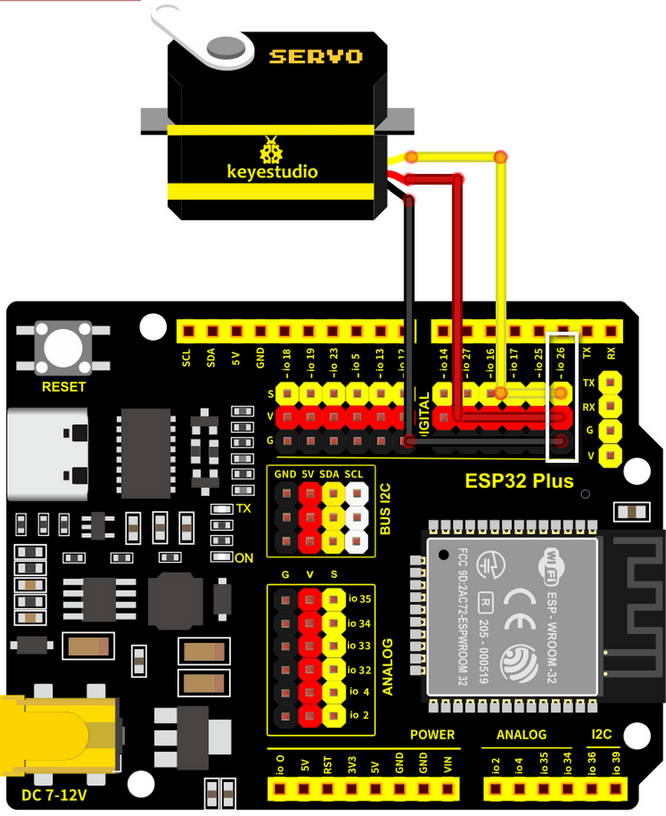

1. Sluit de Servo aan op pin IO26 van het ESP32-bord. Sluit geel aan op S, rood op V, zwart op G.

2. Sluit 6 AA-batterijen aan op de DC 7-12V-poort van het ESP32-bord. (Batterijen niet inbegrepen in de kit)

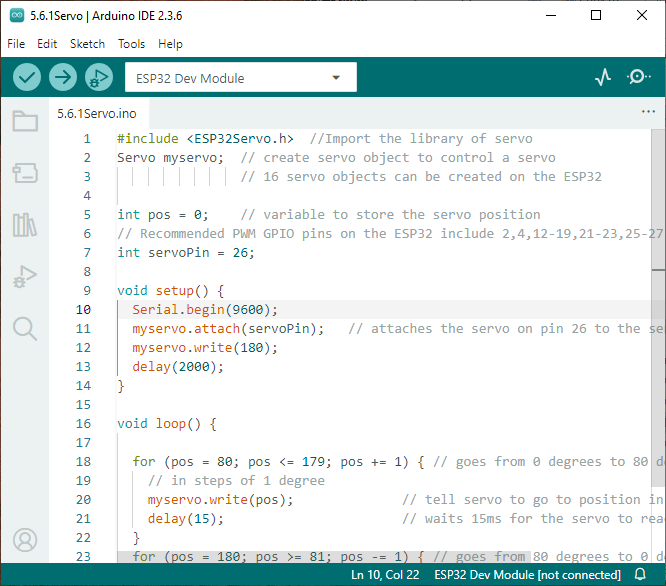

3. Upload de testcode

A. Sluit het ESP32-bord aan op de computer met de USB-kabel. Open het INO-bestand in de map 6.1Servo met Arduino IDE.

B. Klik op Extra, selecteer “ESP32 Dev Module” voor het bordtype in de vervolgkeuzelijst, en selecteer COM-XX voor Poort (Volgens de poort die door uw computer is toegewezen in de apparaatbeheerder)

C. Zorg ervoor dat u de ESP32Servo bibliotheek hebt geüpload en upload vervolgens de code. De deur van de voerbak zal langzaam openen en sluiten.

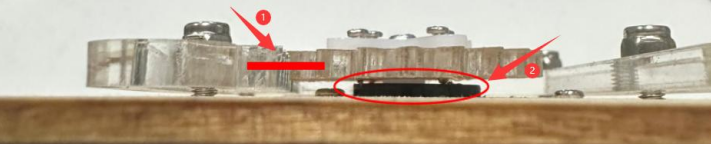

OPMERKING: Als na het uploaden van de code de deur niet kan worden geopend en gesloten en de servo heet is, schakel dan onmiddellijk de stroom uit.

controleer:

1. Of de plastic deur goed contact maakt en krachtpunten heeft met de tandwielstructuur van de servo.

2. Of de punt van de bevestigingsschroef op de tandwielstructuur van de servo vastzit met de plastic behuizing van de servo. Zo ja, draai dan de bevestigingsschroef een beetje los om te voorkomen dat de punt contact maakt met de servo.

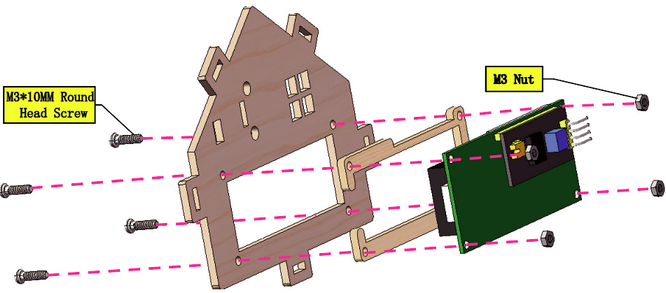

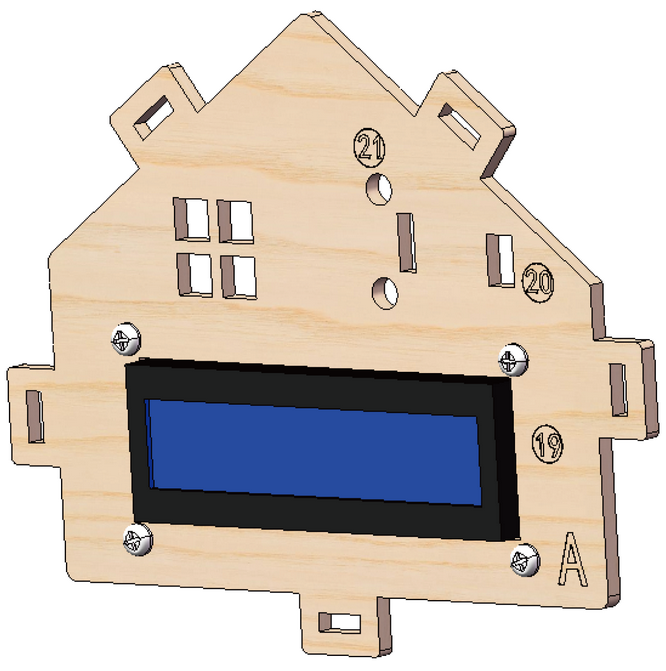

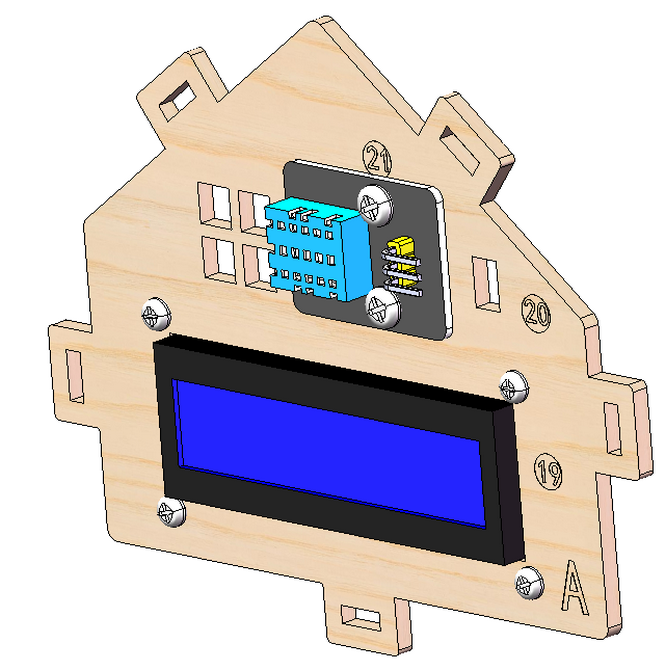

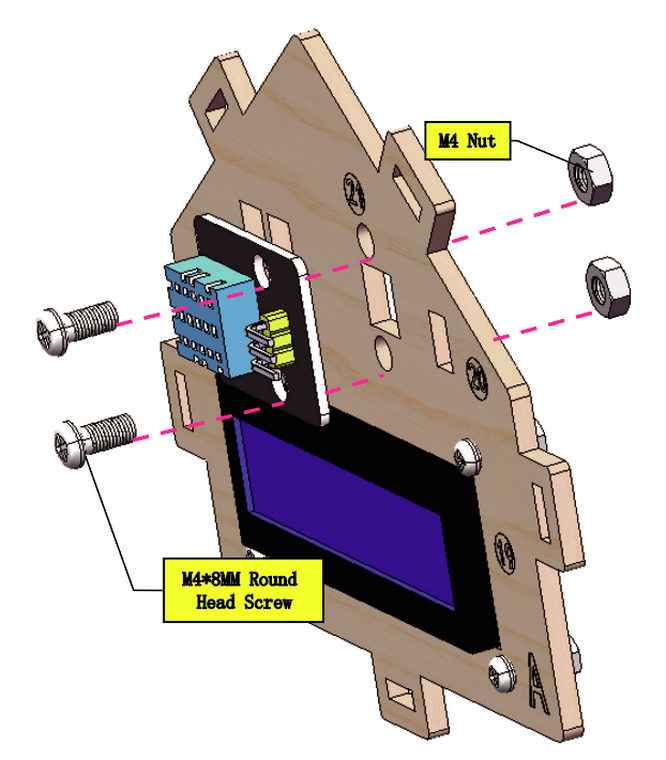

Stap 5 Installeer het LCD-scherm en de DHT11-sensor

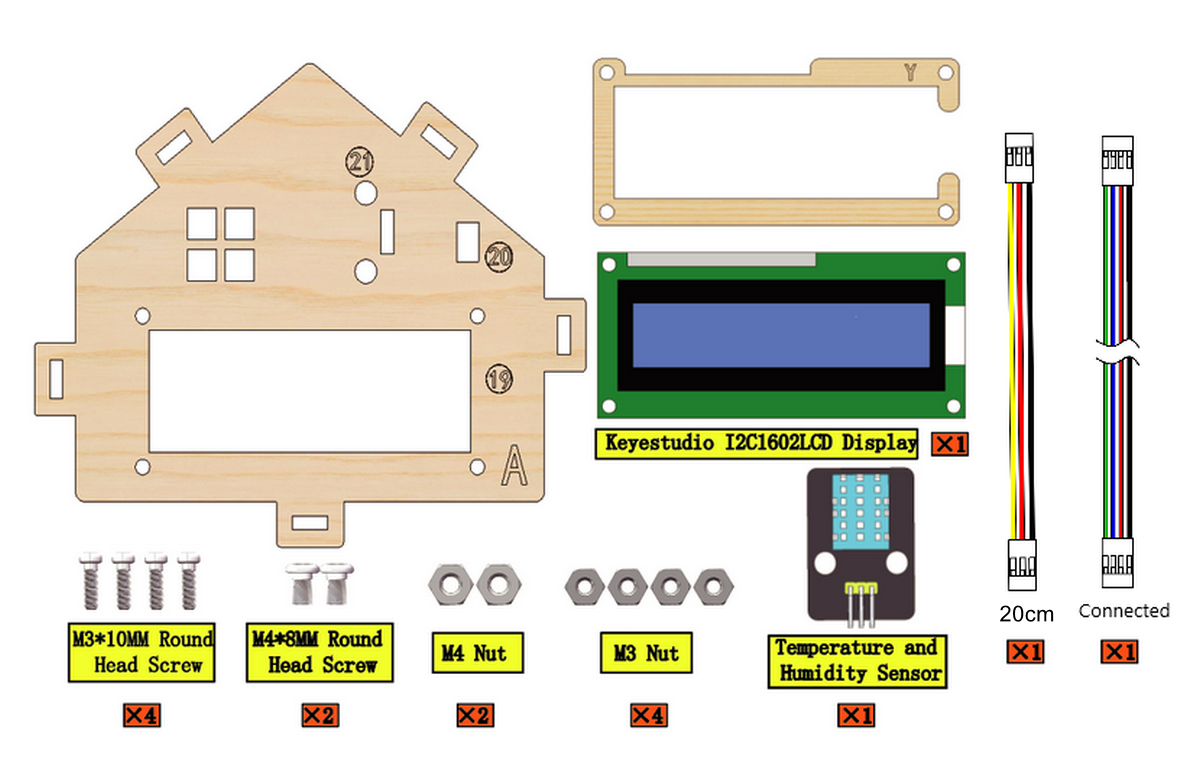

5.1 Benodigde componenten

5.2

5.3

5.4

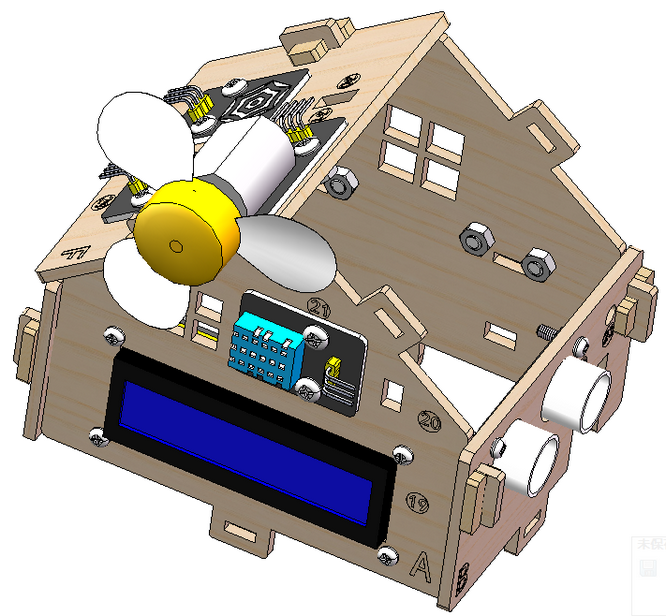

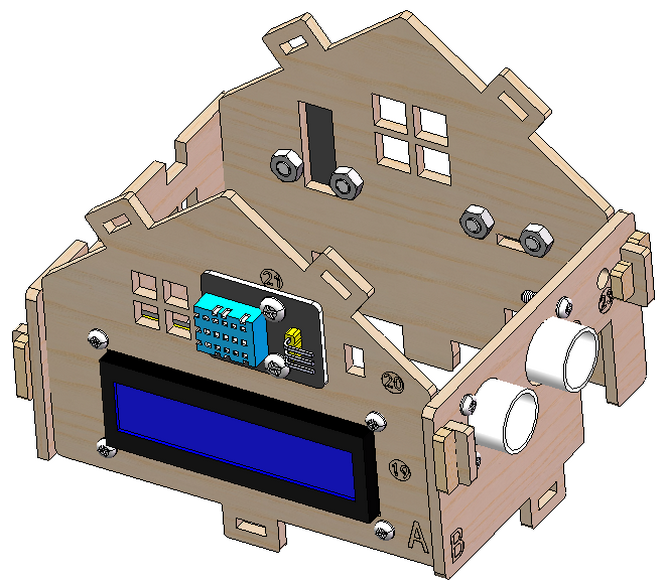

5.5 Prototype

5.6 Bedrading

Verbind modules via Dupont-draden.

Module	Draad
Temperatuur- en vochtigheidssensor	3PIN 20cm

Let op de kleur van de Dupont-draad:

Voor de temperatuur- en vochtigheidssensor, verbind geel met S, rood met V, zwart met G.

5.7

Module	Draad
LCD 1602	4PIN (Zwart-Rood-Blauw-Groen)

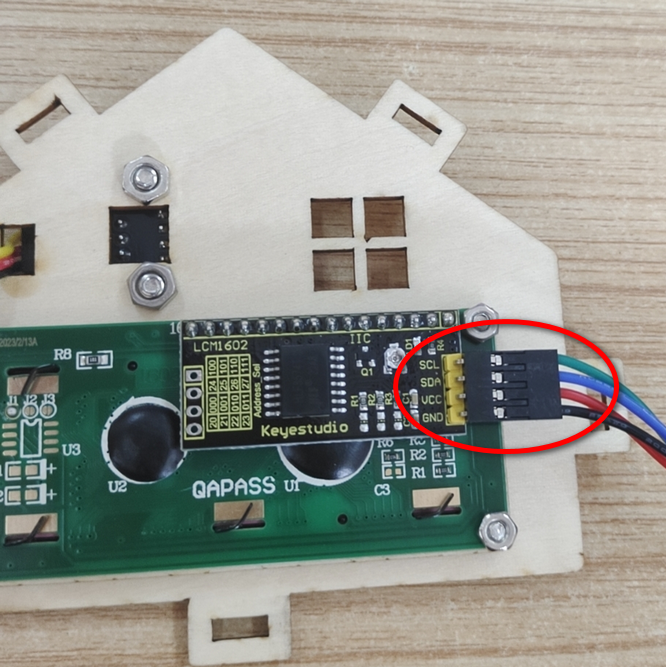

Voor het LCD-scherm, verbind groen met SCL, blauw met SDA, rood met VCC, zwart met GND.

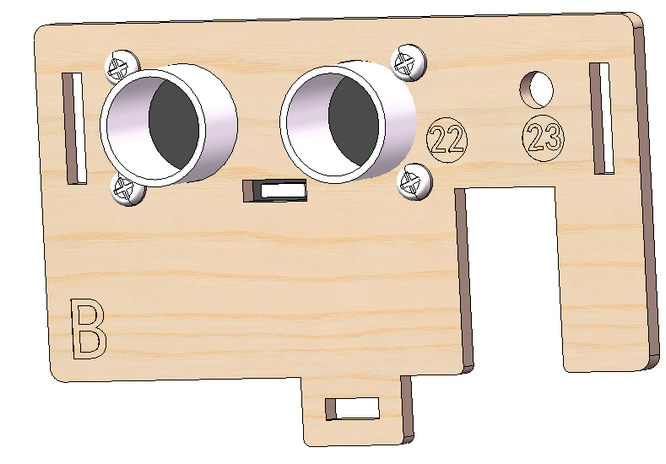

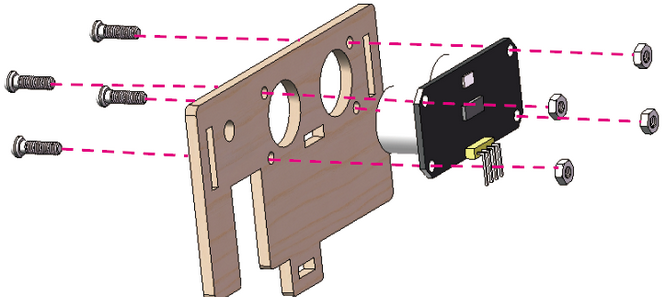

Stap 6 Installeer de Ultrasone Module

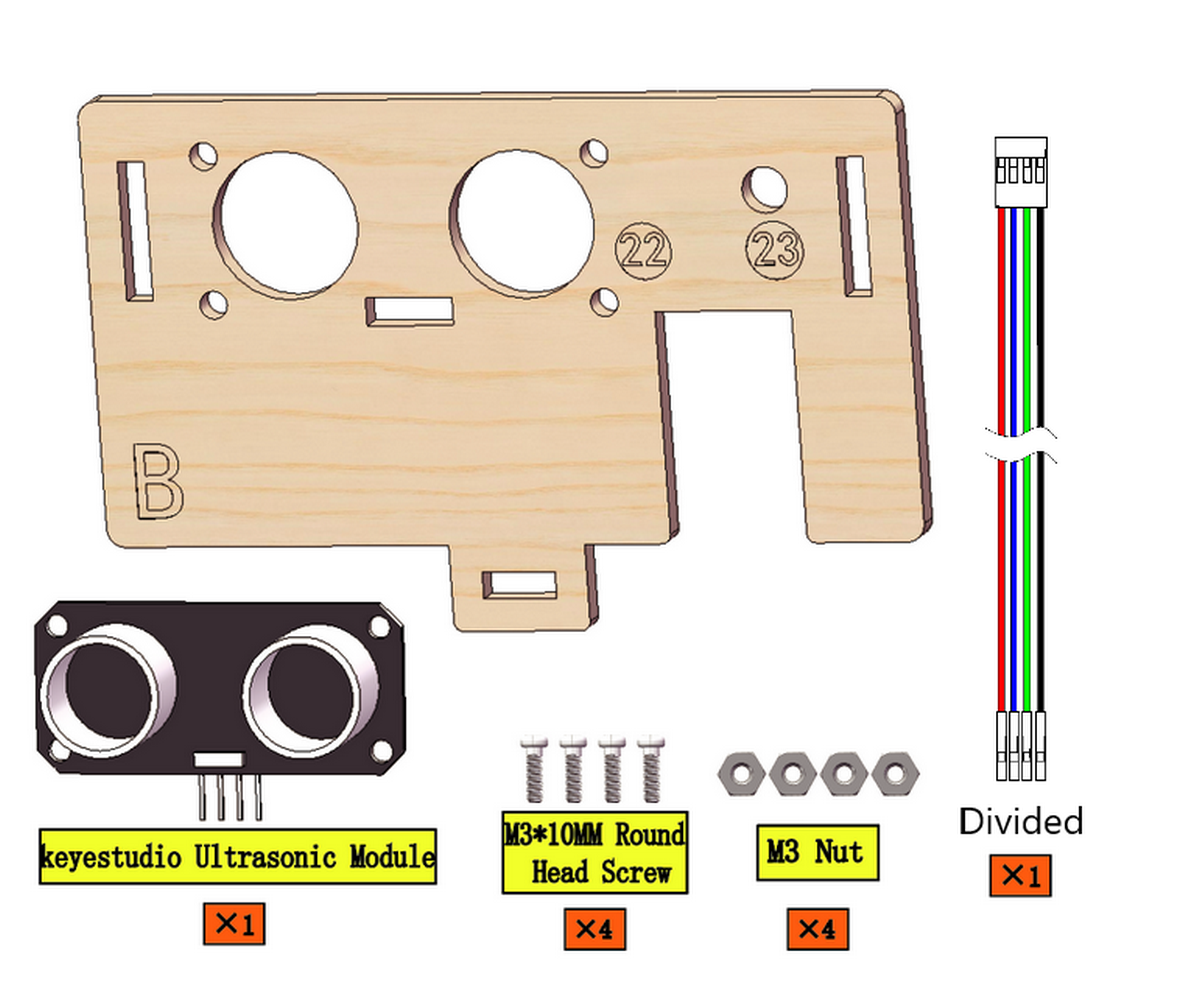

6.1 Benodigde componenten

6.2

6.3

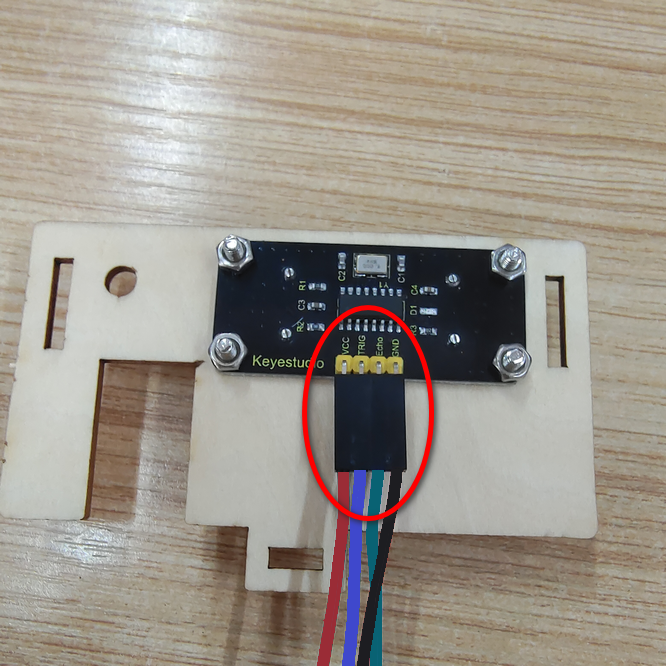

6.4 Bedrading

Module	Draad
Ultrasone module	4PIN (Zwart-Groen-Blauw-Rood)

Let op de kleur van de Dupont-draad: Voor de ultrasone module, verbind blauw met TRIG, groen met ECHO, rood met VCC, zwart met GND.

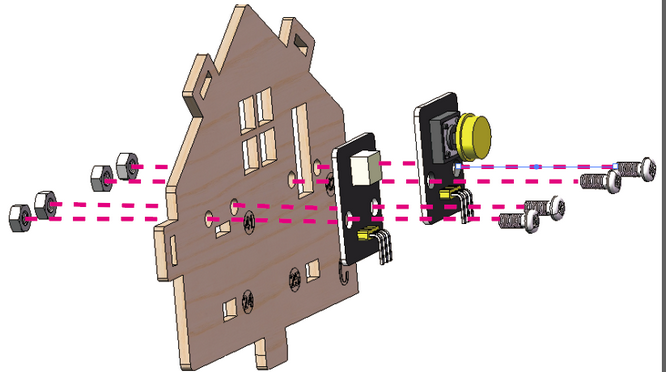

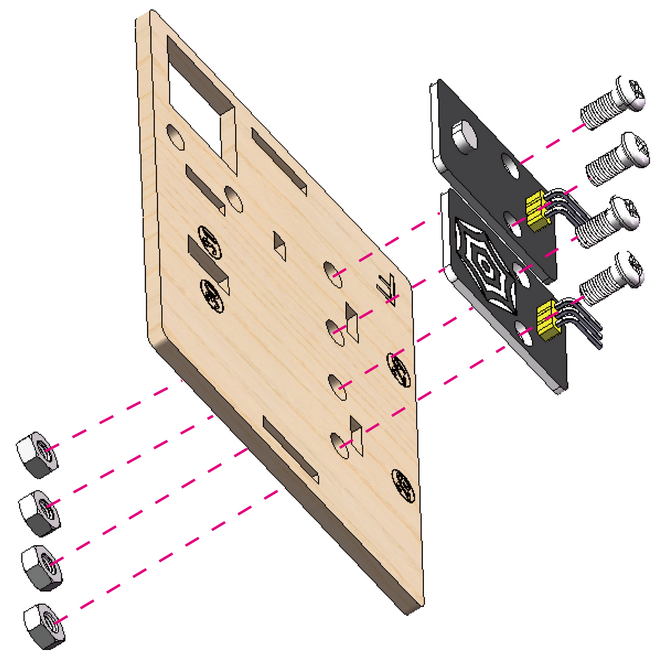

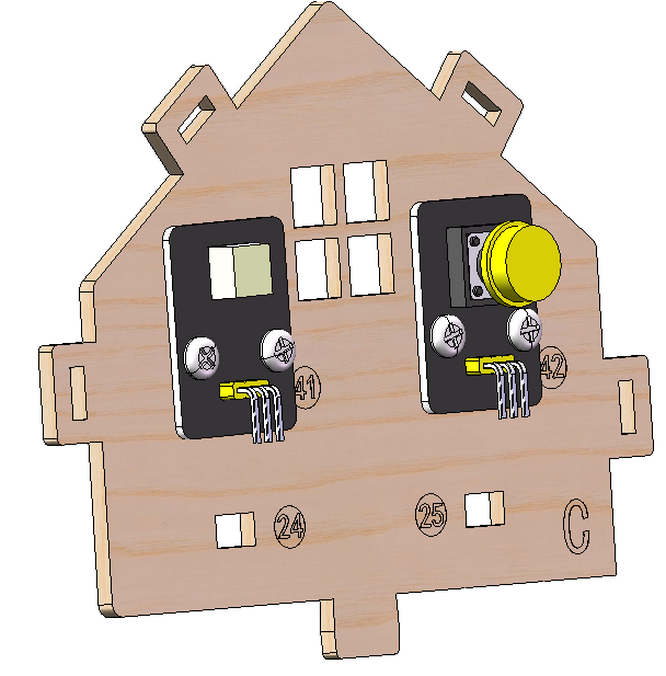

Stap 7 Installeer de PIR Bewegingssensor en Knopmodule

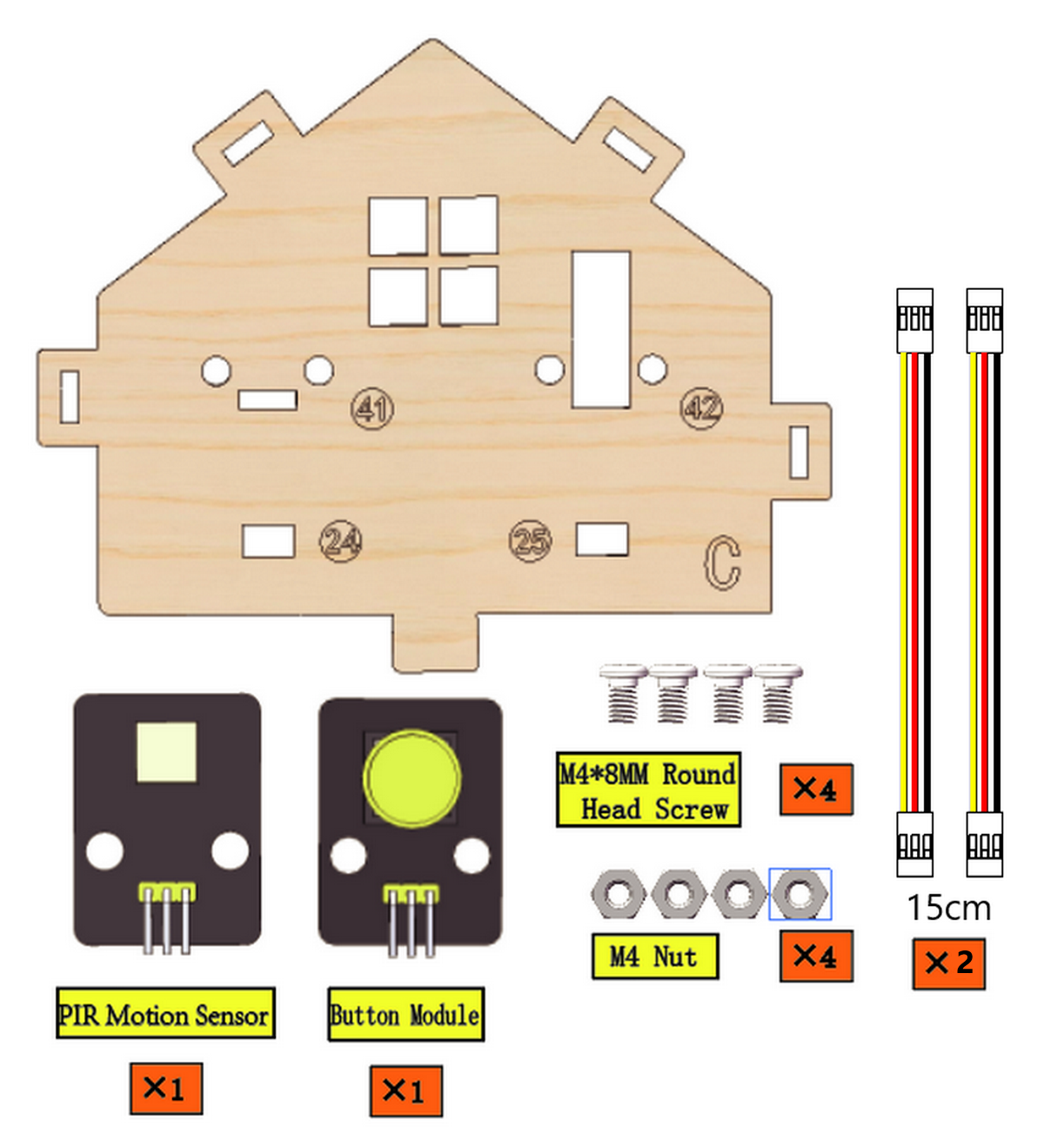

7.1 Benodigde componenten

7.2

7.3

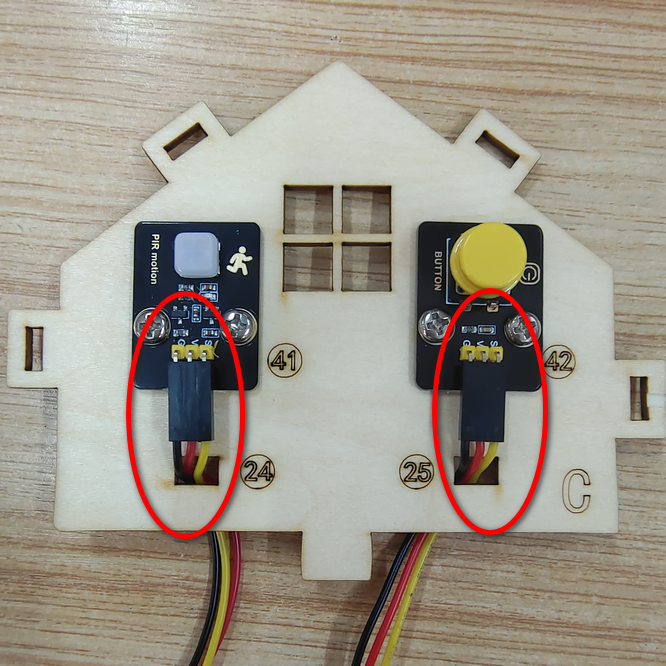

7.4 Bedrading

Verbind modules via Dupont-draden.

Module	Draad
PIR Bewegingssensor	3PIN 15cm
Knopmodule	3PIN 15cm

Let op de kleur van de Dupont-draad: Verbind geel met S, rood met V, zwart met G.

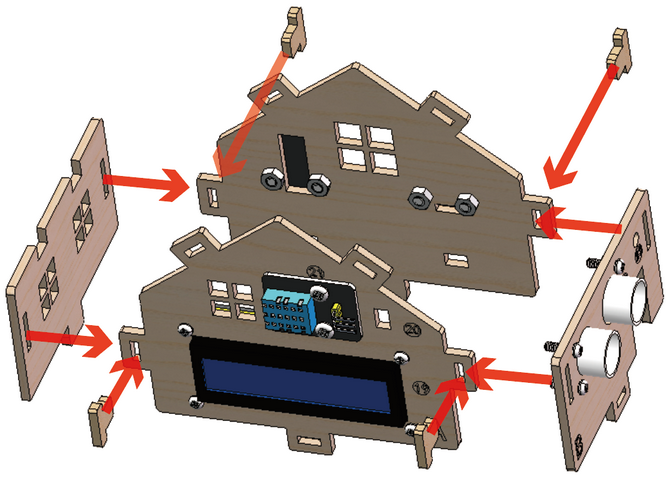

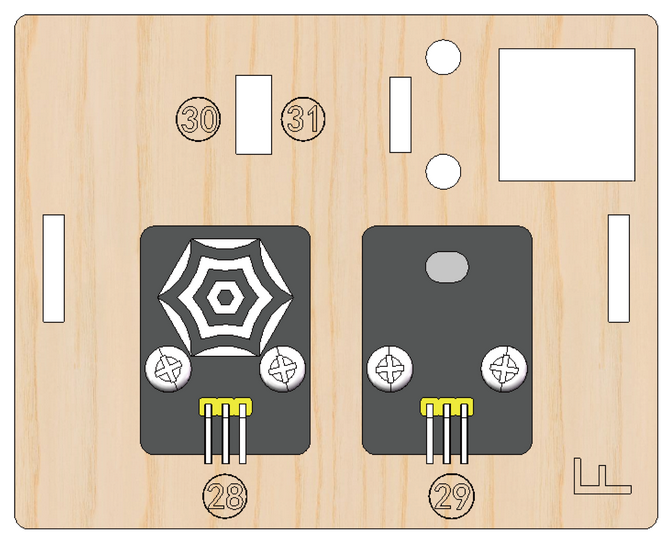

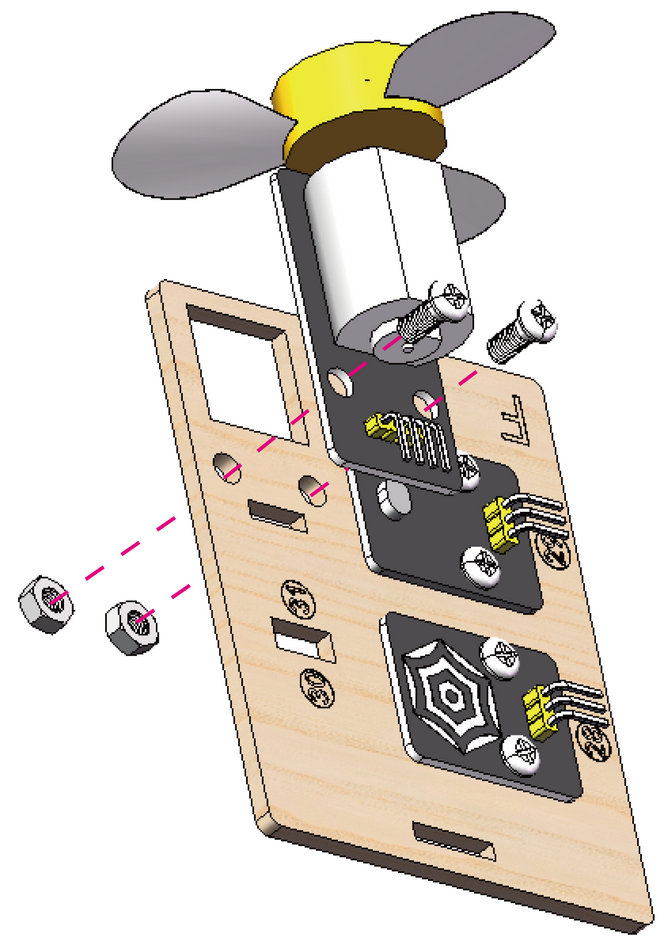

Stap 8 Installeer de Muren van het Huis

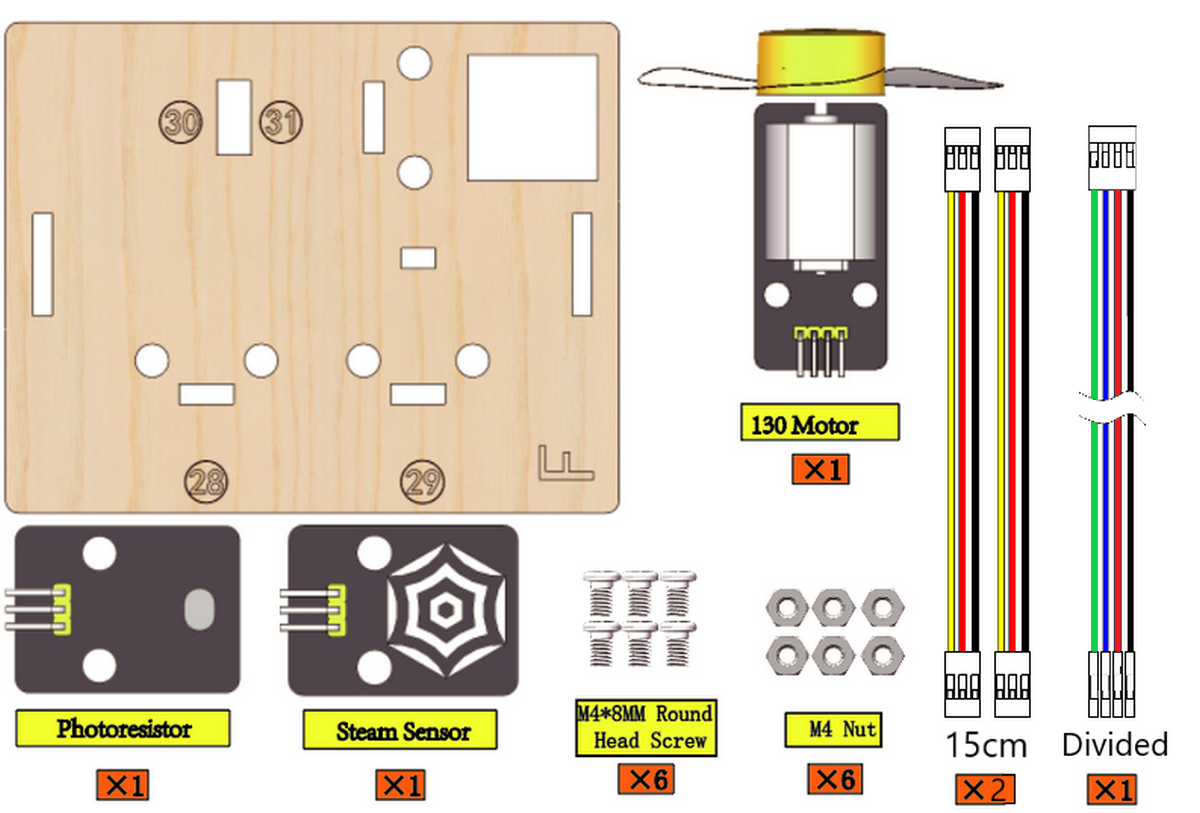

8.1 Benodigde componenten

8.2

8.3

8.4

8.5

8.6

8.7

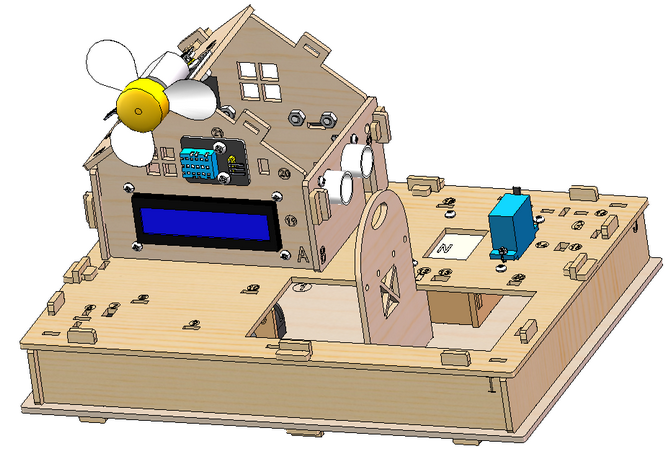

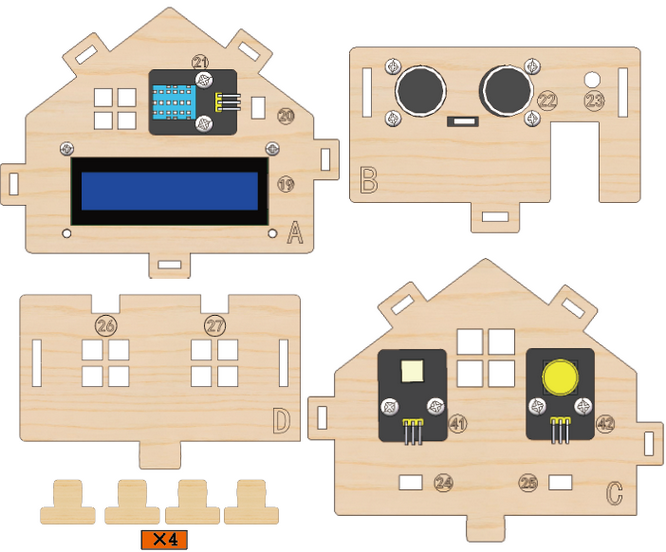

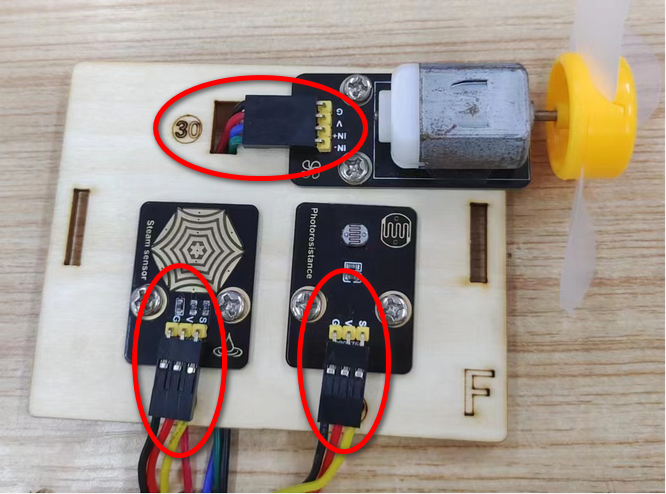

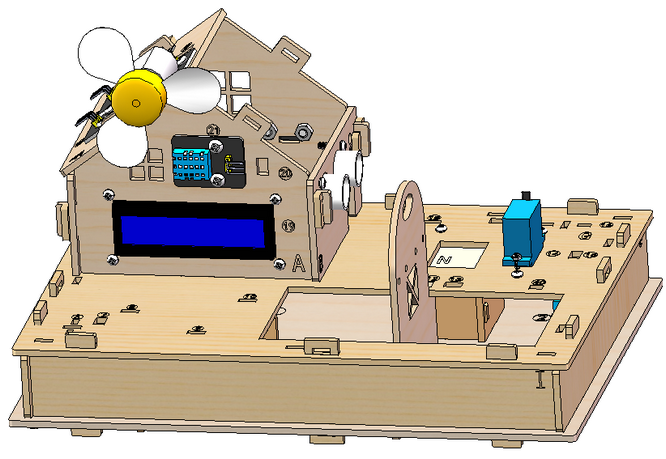

8.8 Prototype

8.9 Bedrading

Module	Draad
Ventilator	4PIN Gedeeld (Zwart-Rood-Blauw-Groen)
Stoom Sensor	3PIN 15cm
Fotoweerstand	3PIN 15cm

Let op de kleur van de Dupont-draad voor de Ventilator:

Module Pin	Draadkleur	ESP32 Board Pins
IN-	GROEN	io18
IN+	BLAUW	io19
V	ROOD	V
G	ZWART	G

Voor Stoom Sensor en Fotoweerstand: Verbind geel met S, rood met V, zwart met G.

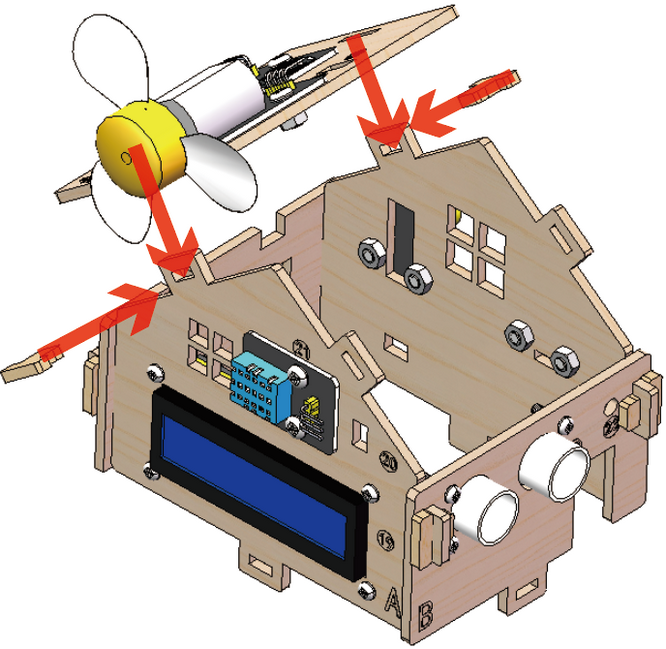

Stap 9 Installeer het Dak van het huis

9.1 Benodigde componenten

9.2

9.3

9.4 Houd de draden georganiseerd

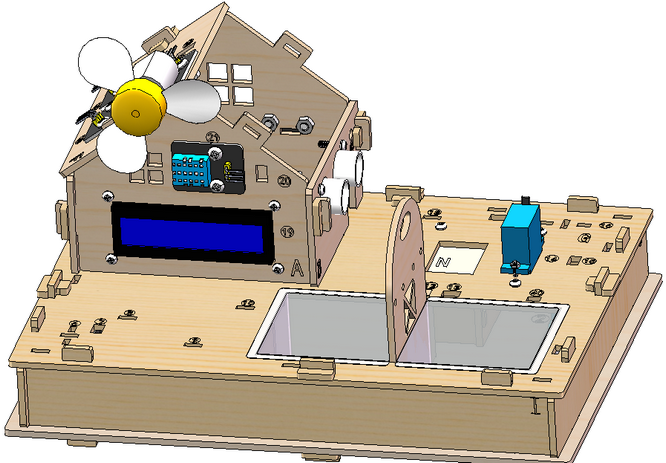

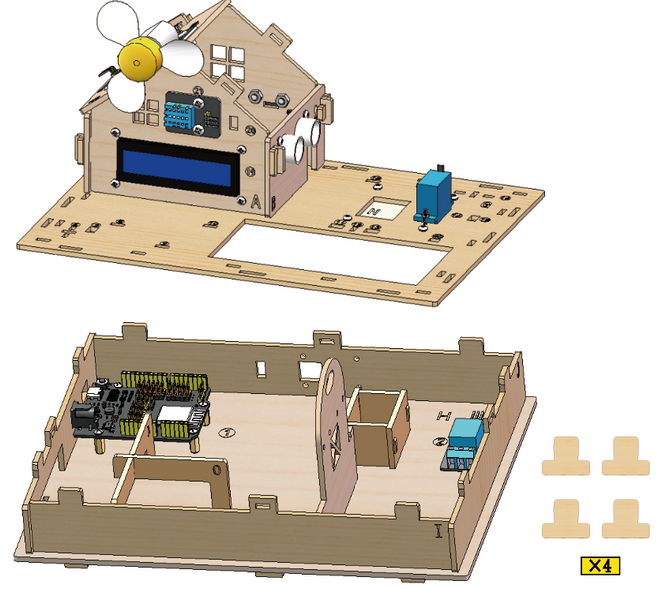

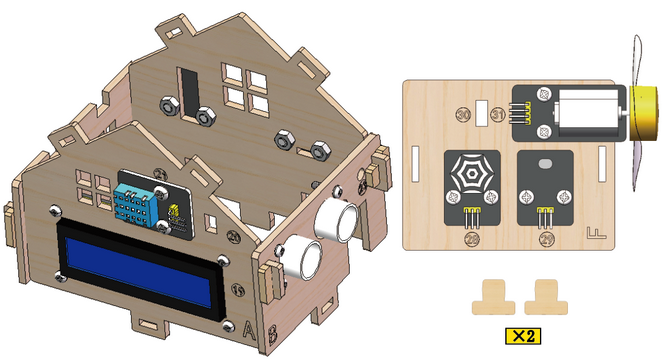

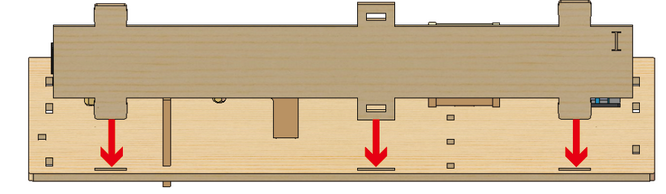

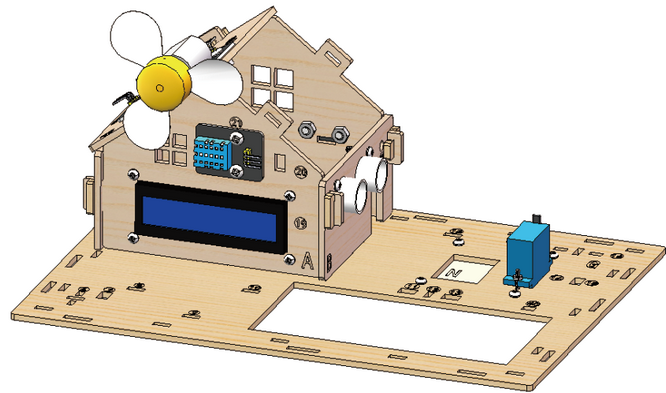

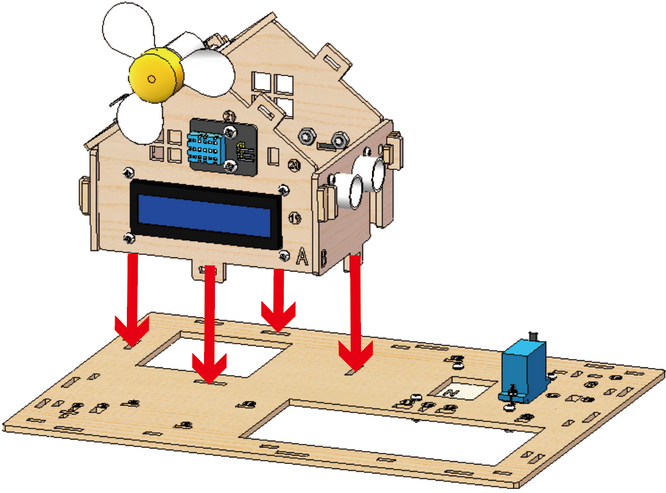

Stap 10 Installeer het Huis en de Grond

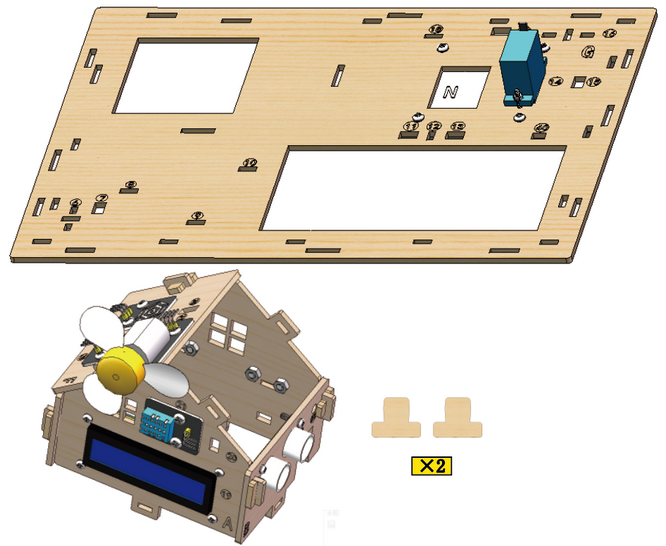

10.1 Benodigde componenten

10.2

10.3

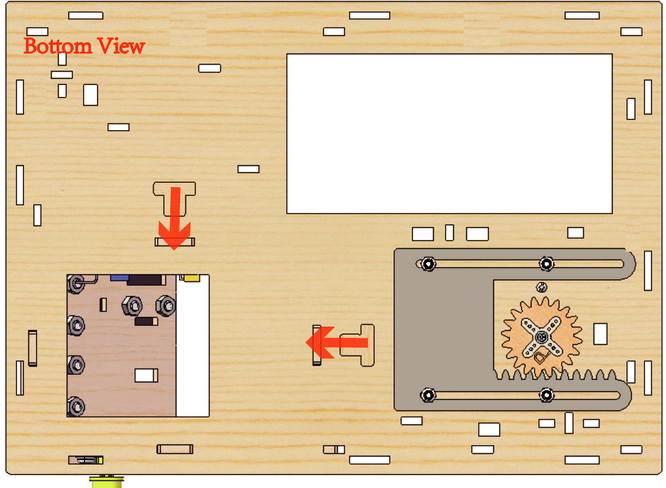

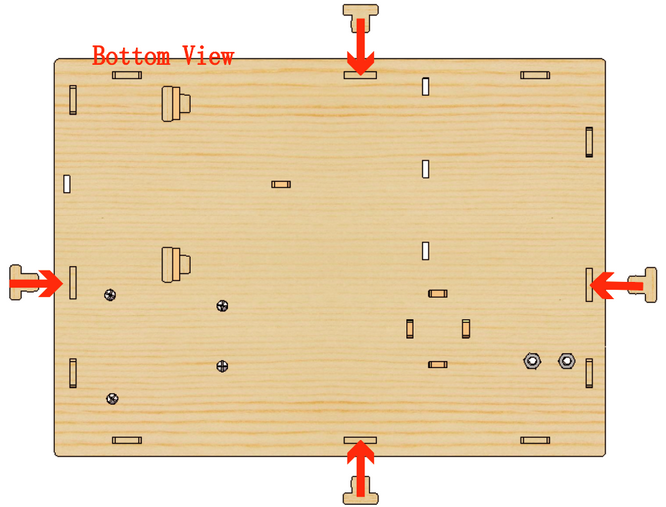

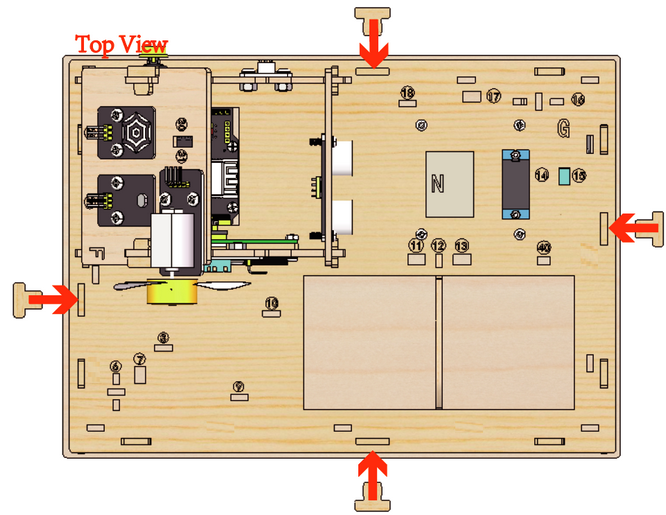

10.4 Onderkant

10.5

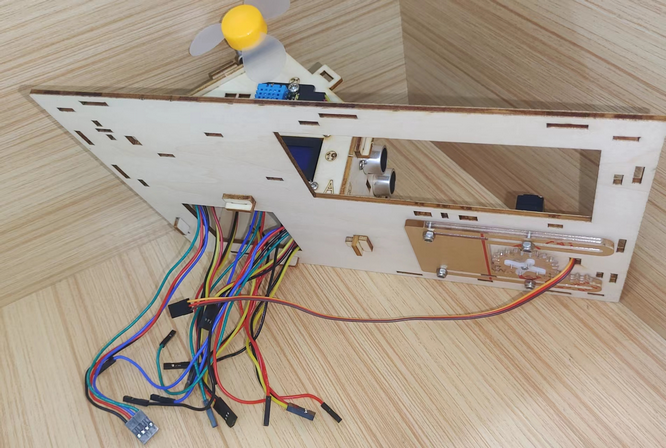

10.6 Rangschik de draden

10.7

Stap 11 Bedrading van het Huis

11.1

Let op de kleur van de Dupont-draad: Verbind geel met S, rood met V, zwart met G.

NR.	Componenten	Draden	ESP32 Board Pins
1	Ventilator	4-pins, Verdeeld Zwart-Rood-Blauw-Groen	io18(IN-) \ io19(IN+)
2	PIR Bewegingssensor	3-pins 15cm	io23
3	Knop	3-pins 15cm	io5
4	Ultrasone Module	4-pins, Verdeeld Zwart-Groen-Blauw-Rood	D12(TRIG) D13(ECHO)
5	LCD 1602	4-pins, Verbonden	I2C
6	Temperatuur- en Vochtigheidssensor	3-pins 20cm	io17
7	Stoom Sensor	3-pins 15cm	io35
8	Fotoweerstand	3-pins 15cm	io34
9	Servo	–	io26
10	Buzzer	3-pins 20cm	io16
11	LED	3-pins 20cm	io27
12	Waterniveausensor	3-pins 25cm	io33
13	Bodemvochtigheidssensor	3-pins 20cm	io32
14	Waterpomp	3-pins 20cm	io25

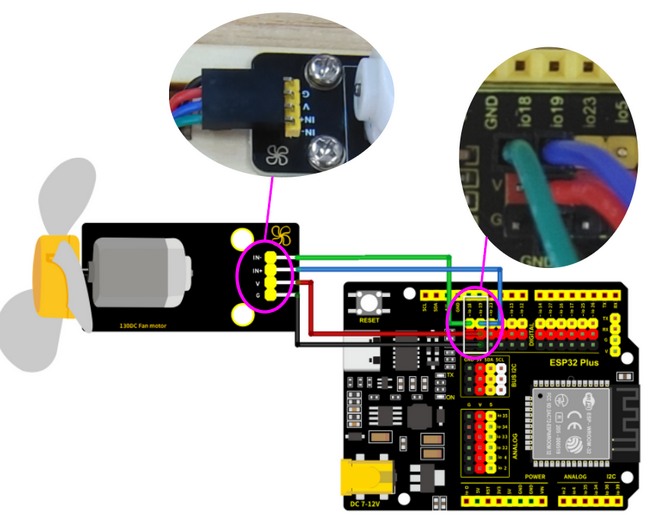

11.2 Ventilator

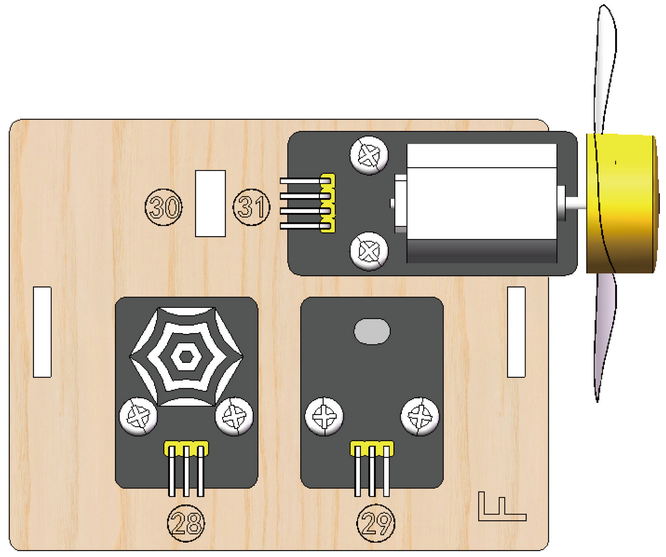

Haal de Dupont-draad die is aangesloten op de ventilator door het gat gemarkeerd met 30 op de houten plank.

Componenten	Draad	ESP32 Board Pins
Ventilator	4-PINS Verdeeld (Zwart-Rood-Blauw-Groen)	io18(IN-), io19(IN+)

Module Pin	Draadkleur	ESP32 Board Pins
IN-	GROEN	io18
IN+	BLAUW	io19
V	ROOD	V
G	ZWART	G

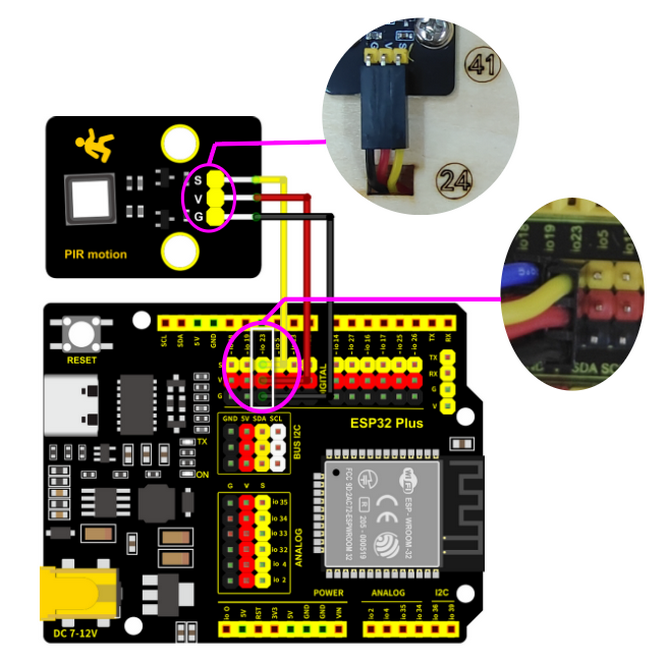

11.3 PIR Bewegingssensor

Haal de Dupont-draad die is aangesloten op de PIR bewegingssensor door het gat gemarkeerd met 24 op de houten plank.

Component	Draad	ESP32 Board Pin
PIR Bewegingssensor	3-PINS 15cm	io23

Verbind rood met V, zwart met G, geel met S.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io23

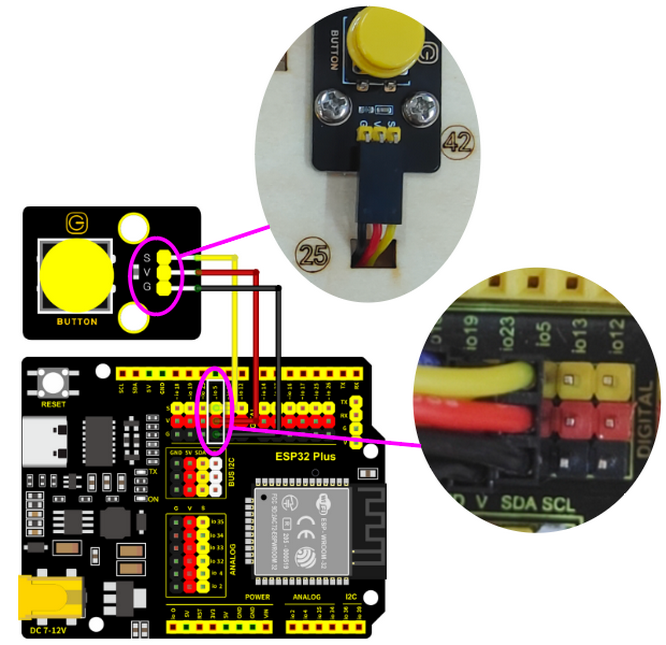

11.4 Knop Module

Haal de Dupont-draad die is aangesloten op de knopmodule door het gat gemarkeerd met 25 op de houten plank.

Component	Draad	ESP32 Board Pin
Knop	3-PINS 15cm	io5

Verbind rood met V, zwart met G, geel met S.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io5

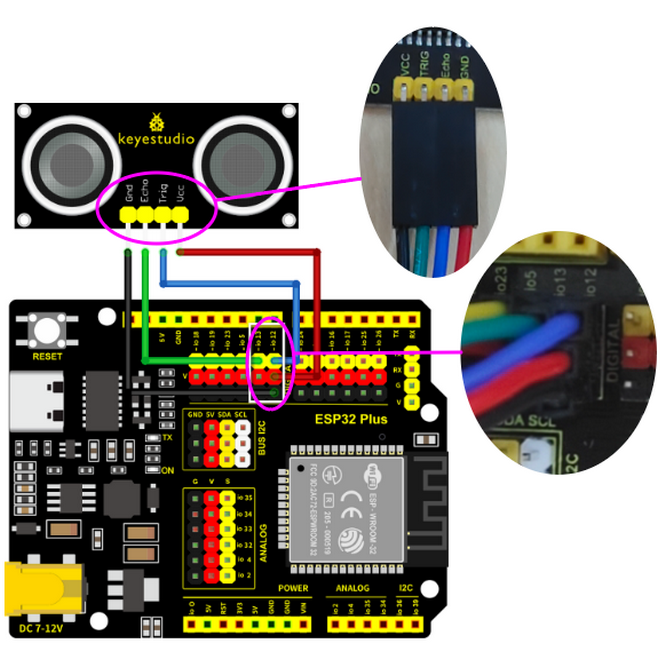

11.5 Ultrasone Module

Component	Draad	ESP32 Board Pins
Ultrasone Module	4-PINS Verdeeld ( Zwart-Groen-Blauw-Rood)	io13(ECHO), io12(TRIG)

Verbind rood met V, zwart met G, blauw met io12, groen met io13.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V (io12)
G	ZWART	G (io12)
ECHO	GROEN	io13
TRIG	BLAUW	io12

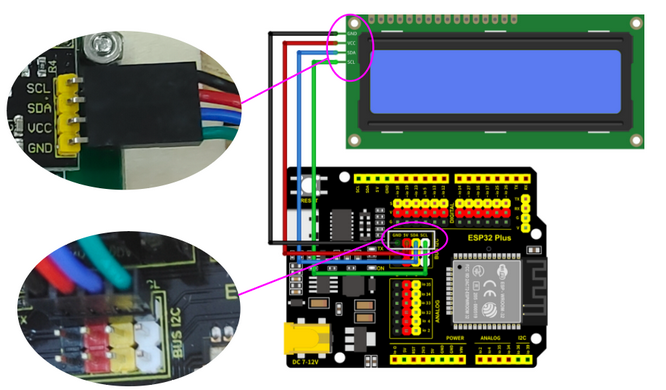

11.6 LCD 1602

Component	Draad	ESP32 Board Pins
LCD1602	4PIN Aangesloten (Zwart-Rood-Blauw-Groen)	I2C

Verbind rood met V, zwart met G, blauw met SDA, groen met SCL.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
SCL	GROEN	SCL
SDA	BLAUW	SDA

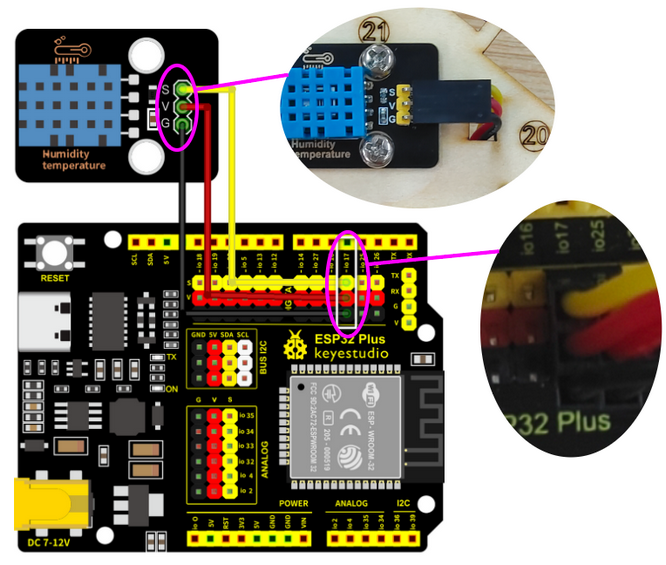

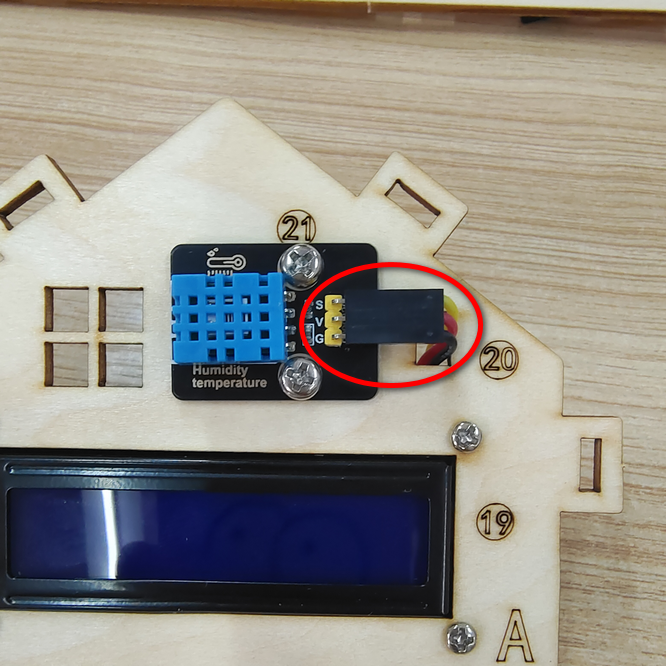

11.7 Temperatuur- en Vochtigheidssensor

Haal de Dupont-draad die is aangesloten op de knopmodule door het gat gemarkeerd met 20 op de houten plaat.

Component	Draad	ESP32 Board Pins
Temperatuur- en Vochtigheidssensor	3PIN 20cm	io17

Verbind rood met V, zwart met G, geel met io17.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io17

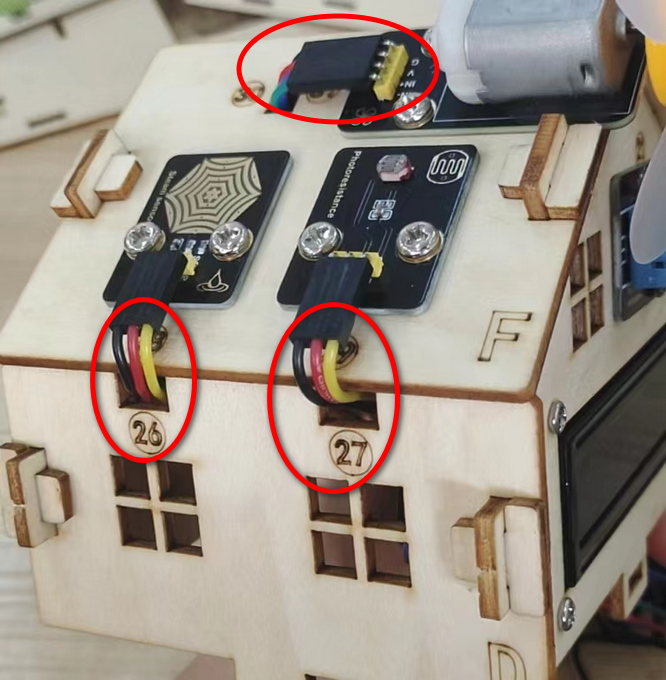

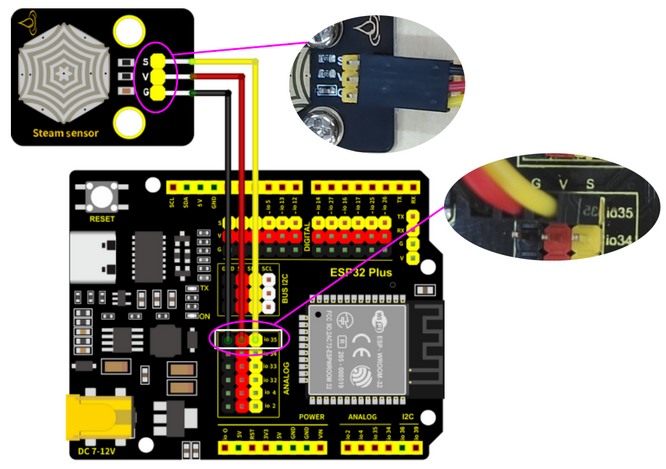

11.8 Stoom Sensor

Component	Draad	ESP32 Board Pin
Stoom Sensor	3PIN 15cm	io35

Verbind rood met V, zwart met G, geel met io35.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io35

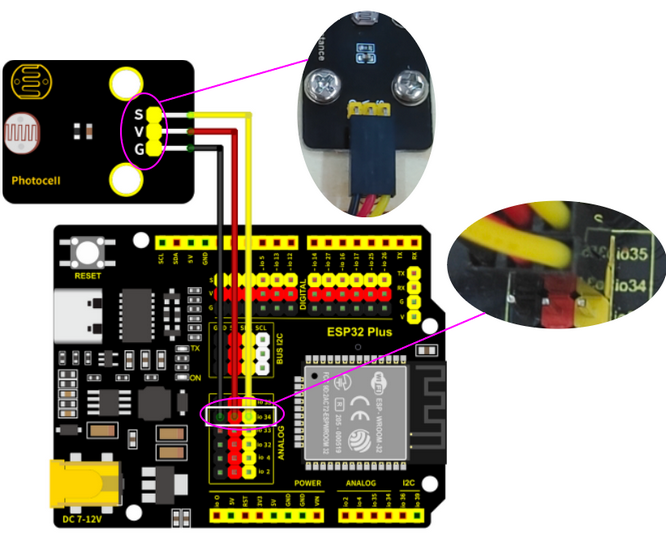

11.9 Fotoweerstand

Component	Draad	ESP32 Board Pin
Fotoweerstand	3PIN 15cm	io34

Verbind rood met V, zwart met G, geel met io34.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io34

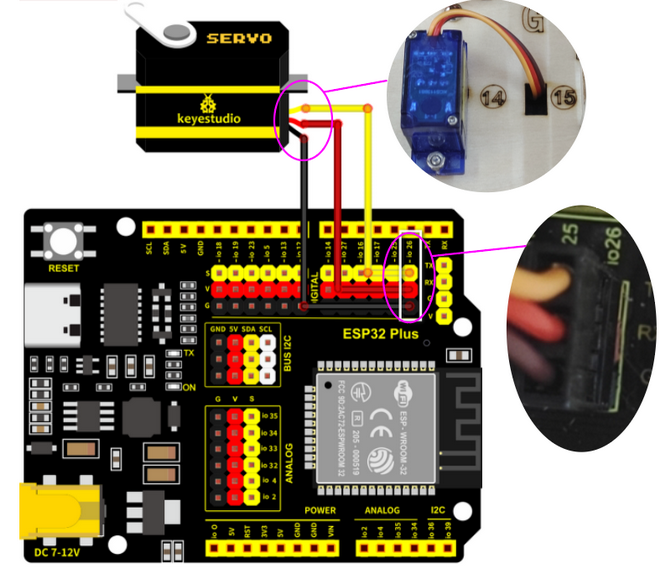

11.10 Servo

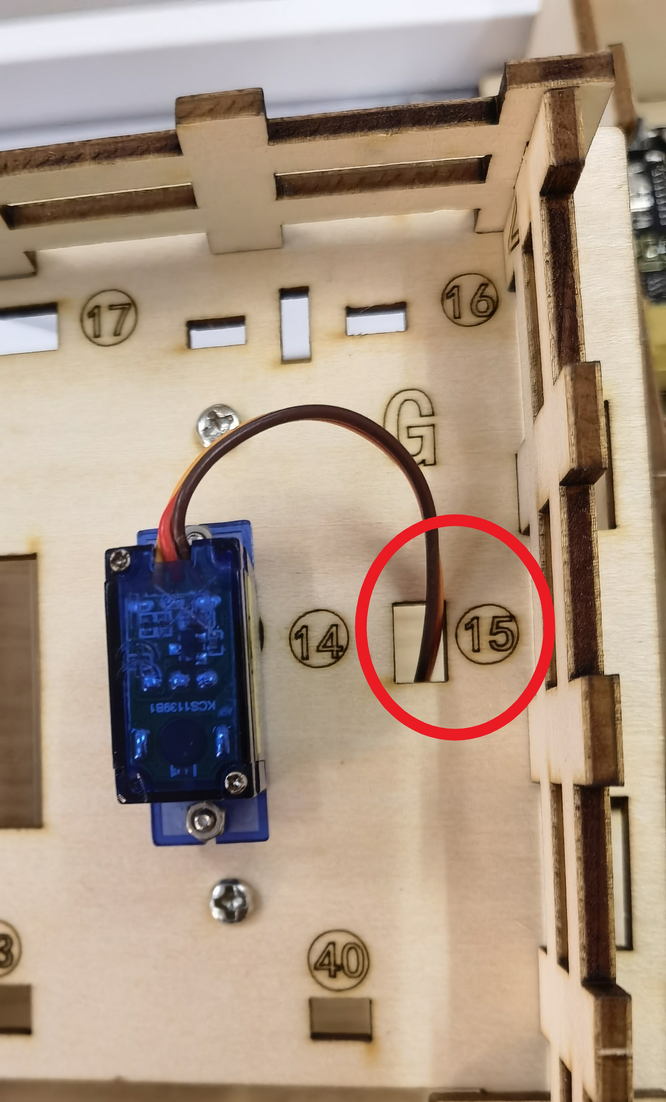

Haal de draad van de Servo door Gat 15 en sluit deze vervolgens aan op het ESP32 bord.

Component	Draad	ESP32 Board Pin
Servo	3PIN	io26

Verbind rood met V, zwart met G, geel met io26.

ESP32 Board Pin	Draadkleur
V	ROOD
G	ZWART
IO26	GEEL

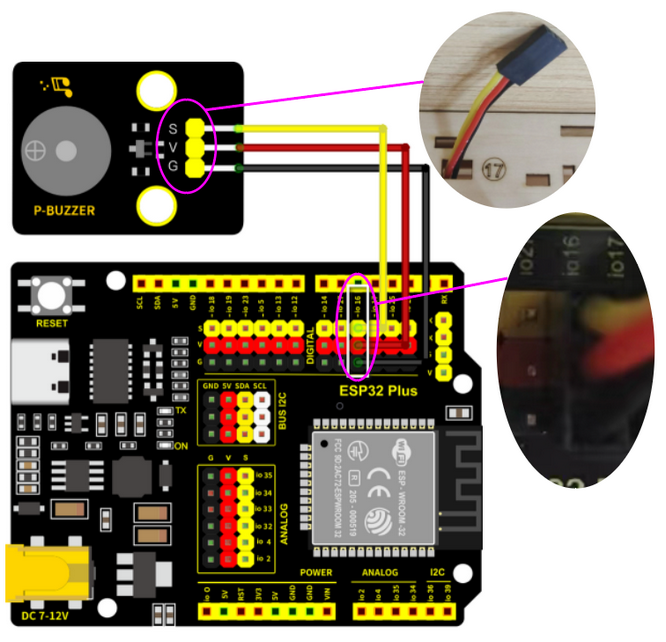

11.11 Buzzer

Haal de draad van de Buzzer door Gat 17 en sluit deze vervolgens aan op het ESP32 bord.

Component	Draad	ESP32 Board Pin
Buzzer	3PIN 20cm	io16

Verbind rood met V, zwart met G, geel met io16.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io16

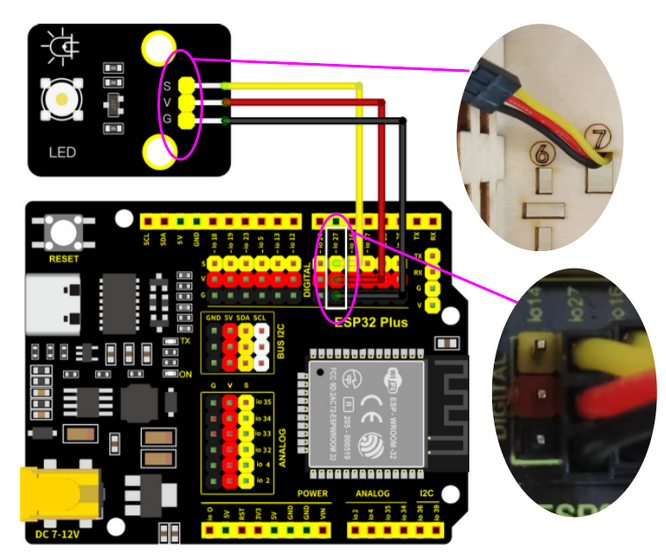

11.12 LED

Haal de draad van de LED door Gat 7 en sluit deze vervolgens aan op het ESP32 bord.

Component	Draad	ESP32 Board Pin
LED	3PIN 20cm	io27

Verbind rood met V, zwart met G, geel met io27.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io27

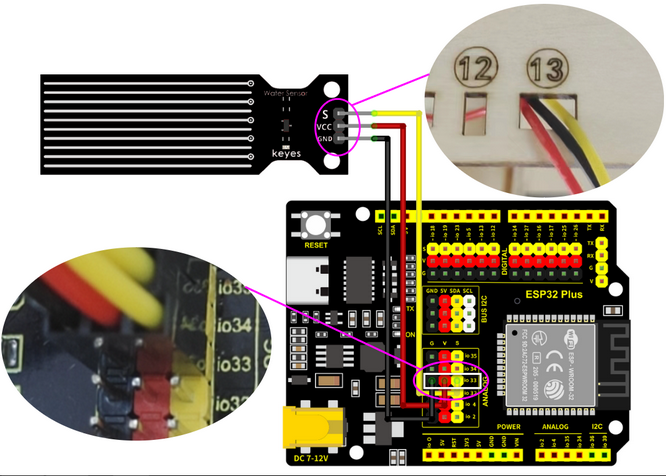

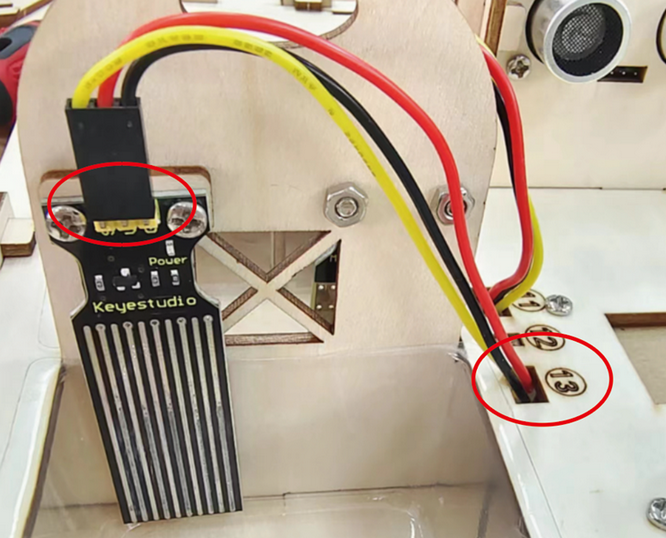

11.13 Waterniveausensor

Haal de draad van de waterniveausensor door Gat 13 en sluit deze vervolgens aan op het ESP32 bord.

Component	Draad	ESP32 Board Pin
Waterniveausensor	3PIN 25cm	io33

Verbind rood met V, zwart met G, geel met io33.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io33

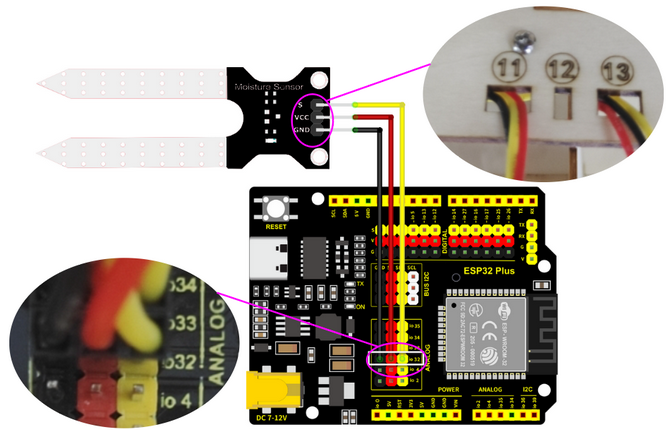

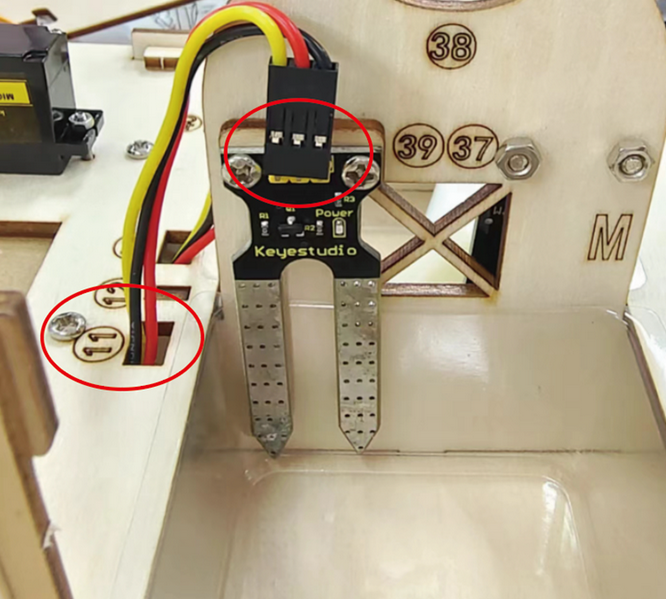

11.14 Bodemvochtigheidssensor

Haal de draad van de bodemvochtigheidssensor door Gat 11 en sluit deze vervolgens aan op het ESP32 bord.

Component	Draad	ESP32 Board Pin
Bodemvochtigheidssensor	3PIN 20cm	io32

Verbind rood met V, zwart met G, geel met io32.

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io32

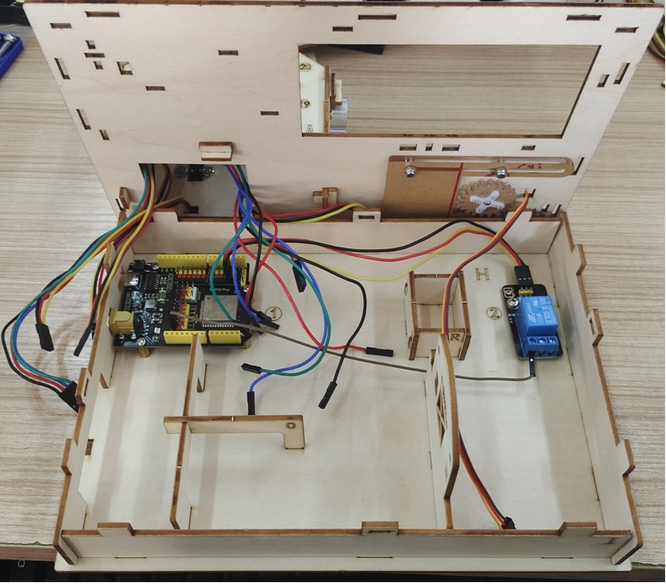

11.15 Relaismodule

Component	Draad	ESP32 Board Pin
Relaismodule	3PIN	io25

Module Pin	Draadkleur	ESP32 Board Pin
V	ROOD	V
G	ZWART	G
S	GEEL	io25

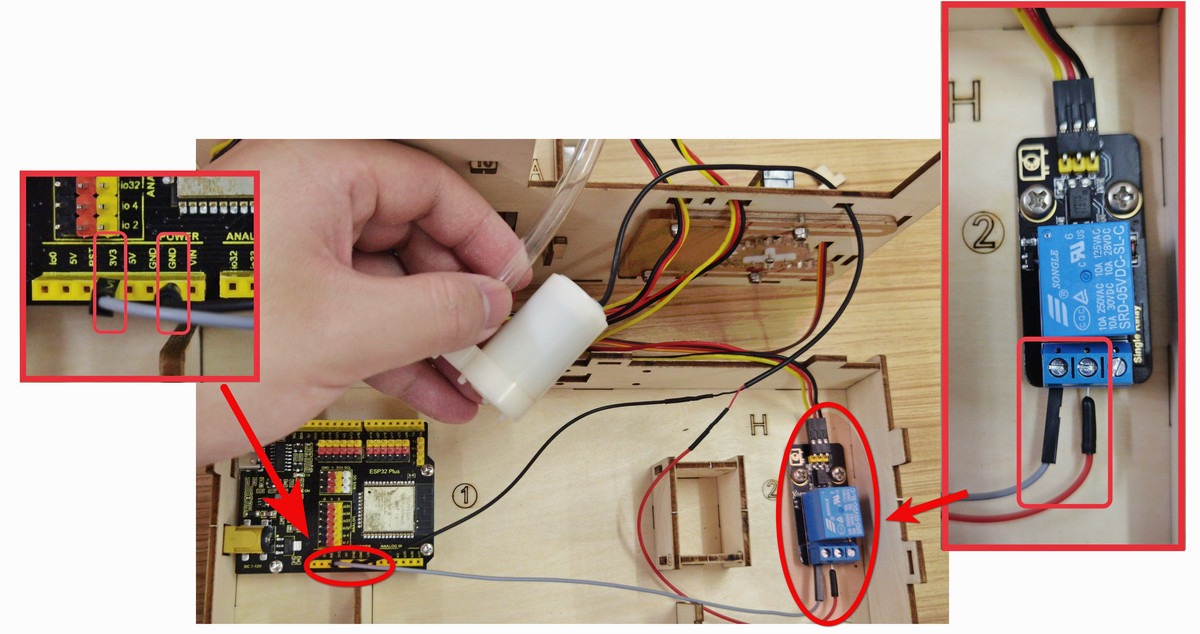

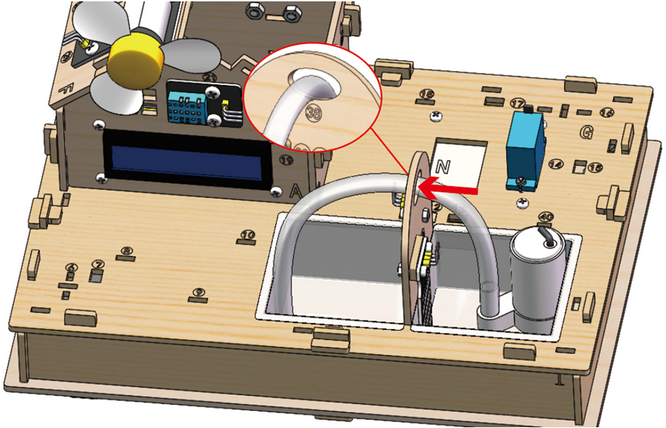

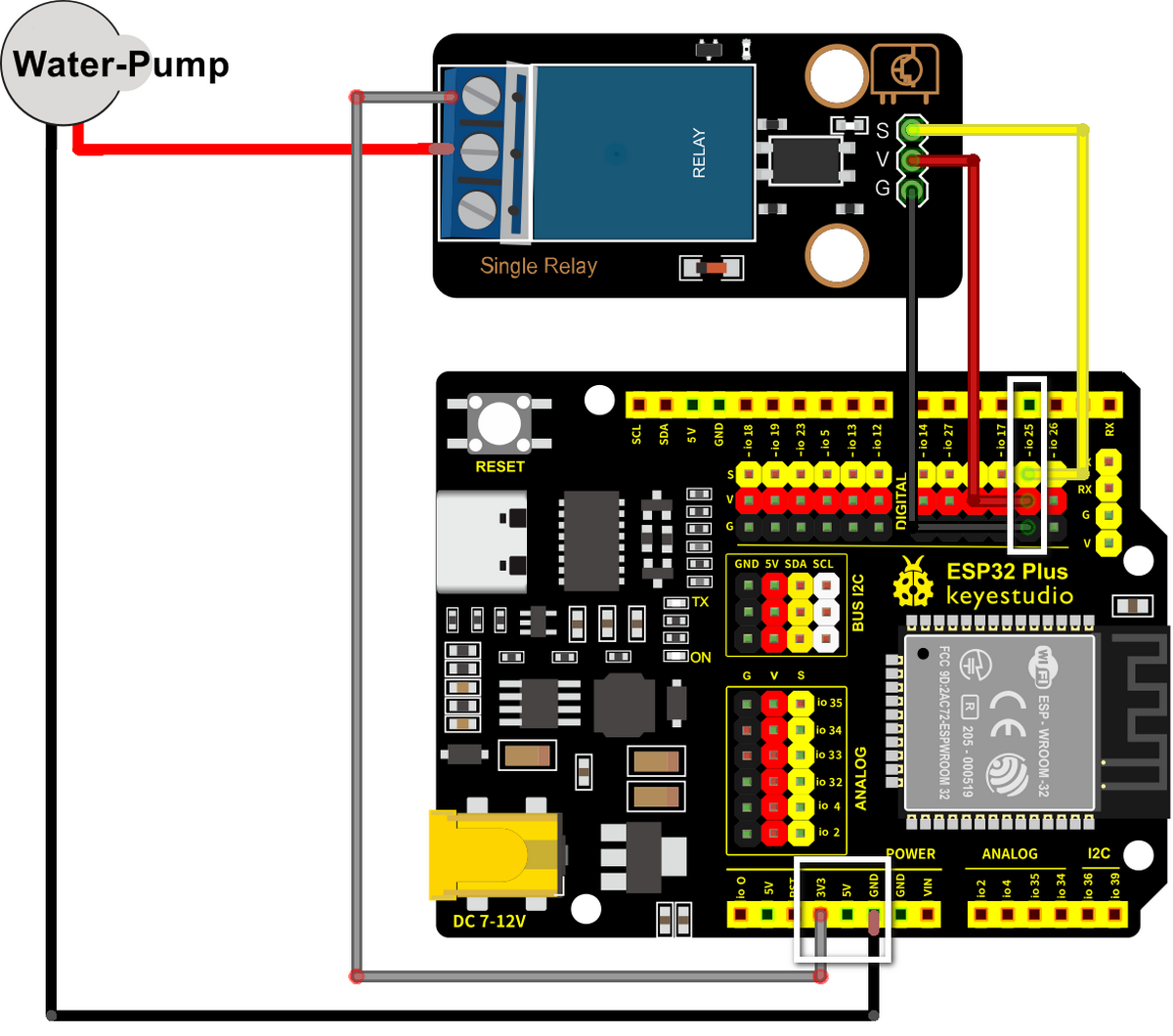

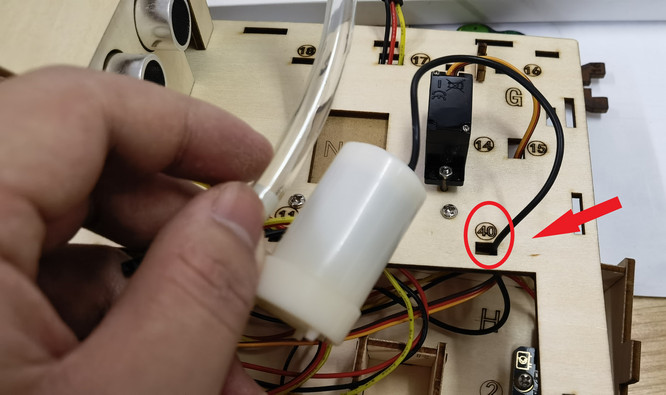

Haal de draad van de waterpomp door Gat 11 zoals hieronder weergegeven:

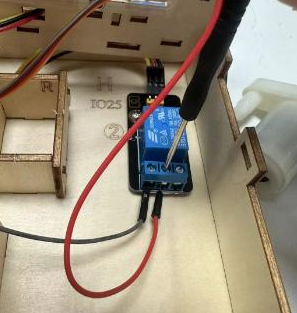

De rode draad van de waterpomp is verbonden met de middelste aansluiting van de relaismodule, en de zwarte draad is verbonden met de GND van het ESP32-bord.

Daarnaast moet u een Dupont-draad gebruiken om de linker aansluiting van de relaismodule te verbinden met de 3.3V van de ESP32.

Steek de mannelijke aansluiting van de Dupont-draad in de vrouwelijke aansluiting van de relaismodule en draai deze vast met een schroevendraaier.

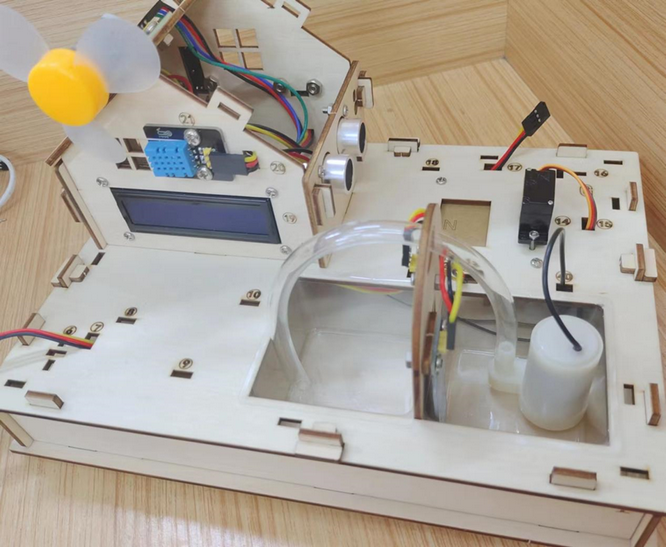

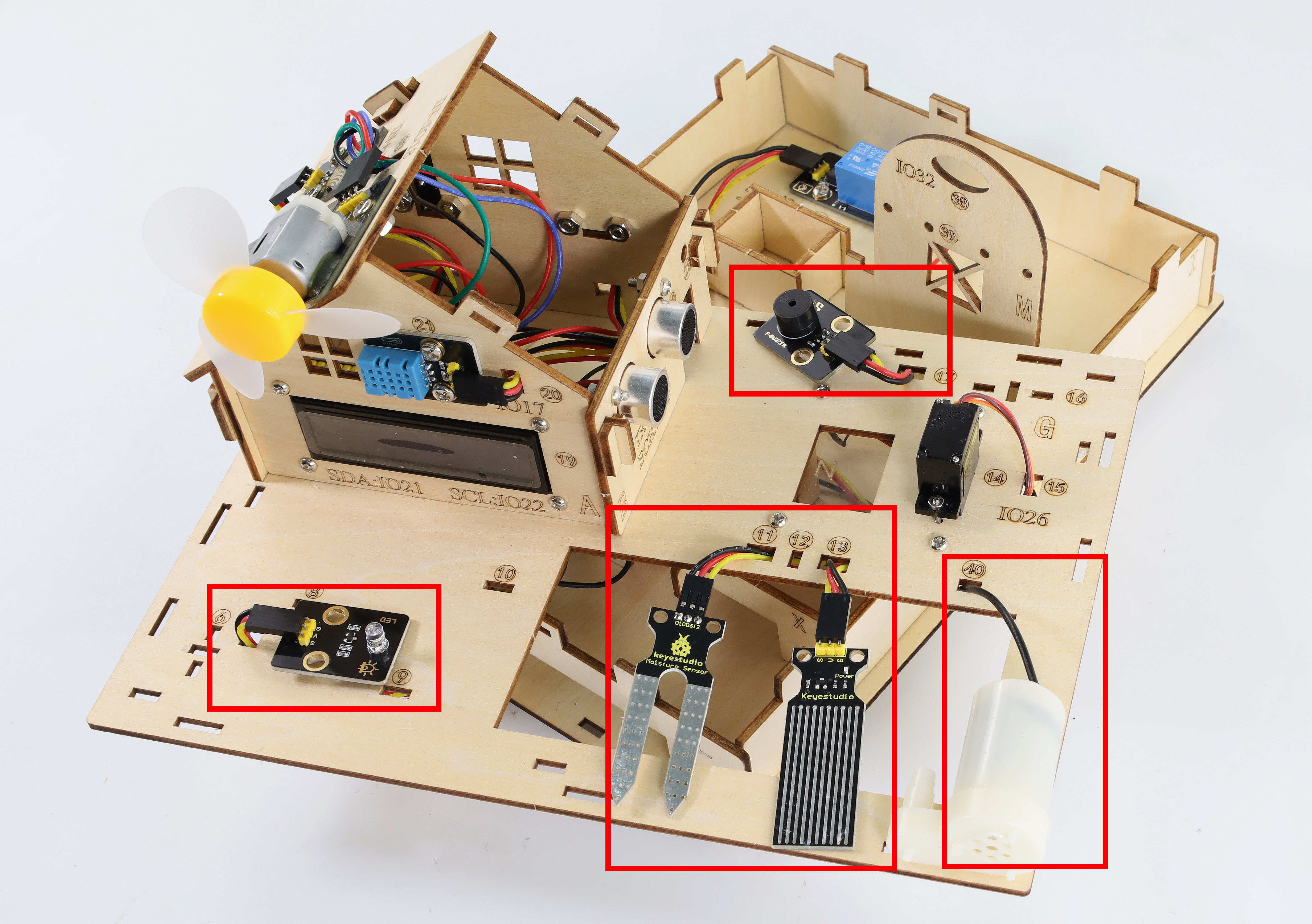

Na de bovenstaande stappen, let op dat alle bedrading is voltooid. En de draden van de LED, waterniveausensor, bodemvochtigheidssensor, zoemer en relaiswaterpomp zijn respectievelijk door de gaten 7, 11, 13, 17 en 40 gesneden in de lindehouten plaat, ter voorbereiding op de daaropvolgende installatie.

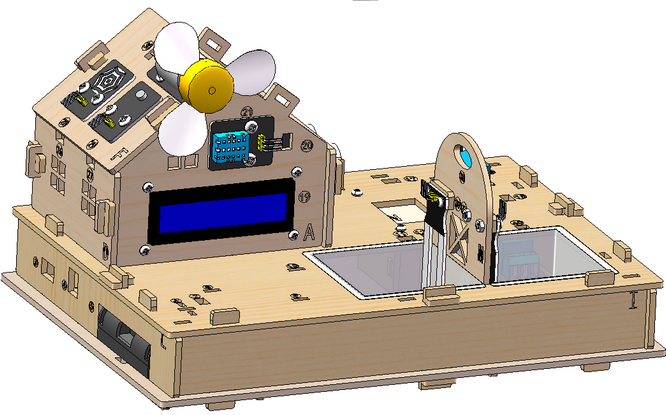

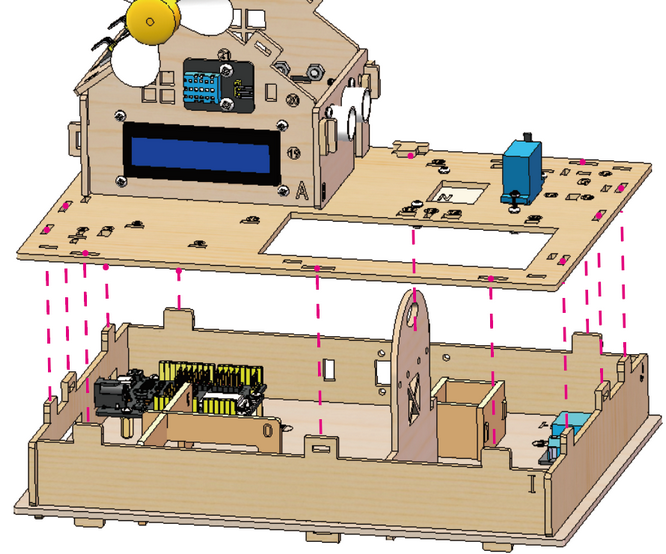

Stap 12 Installeer het huis en de fundering

12.1 Benodigde componenten

12.2

12.3

12.4

12.5

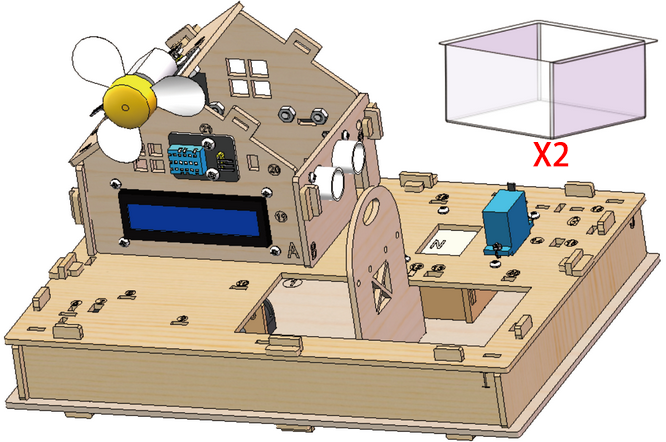

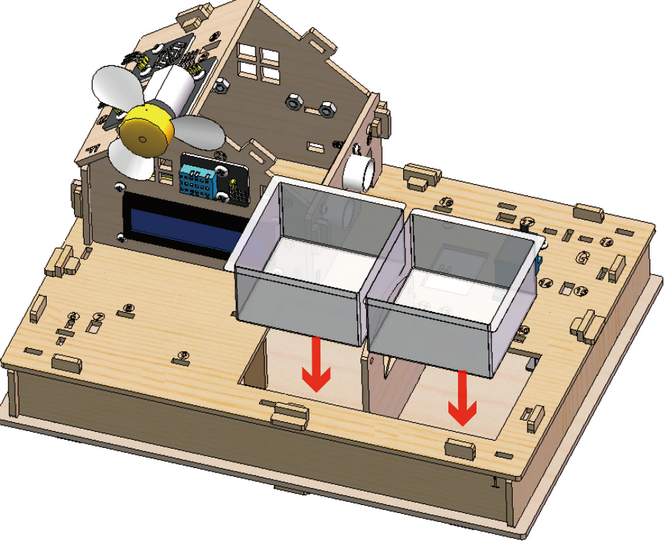

Stap 13 Installeer de plastic wasbakken

13.1 Benodigde componenten

13.2

13.3

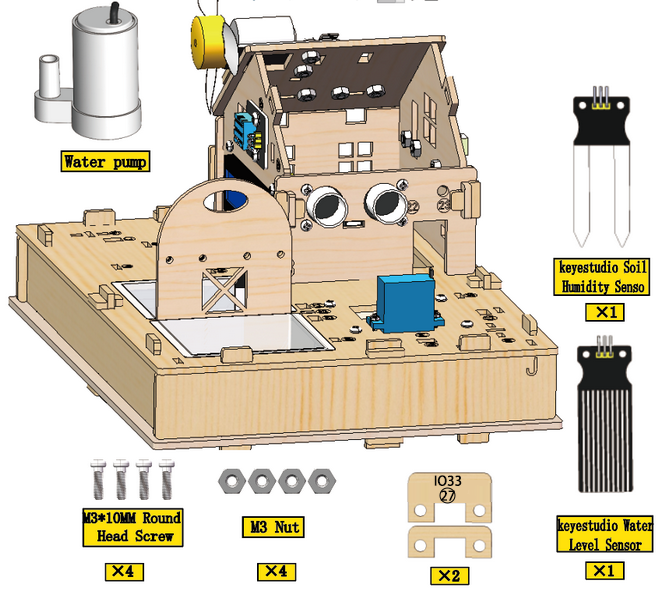

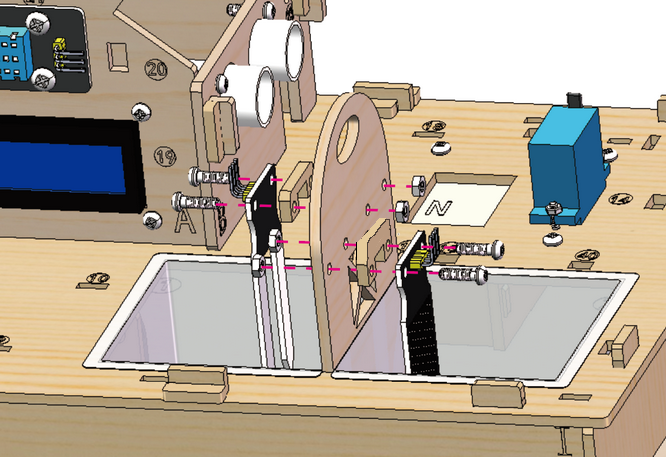

Stap 14 Installeer de bodemmodule en waterniveaumodule

14.1 Benodigde componenten

14.2

14.3

14.4

14.5

14.6

14.7

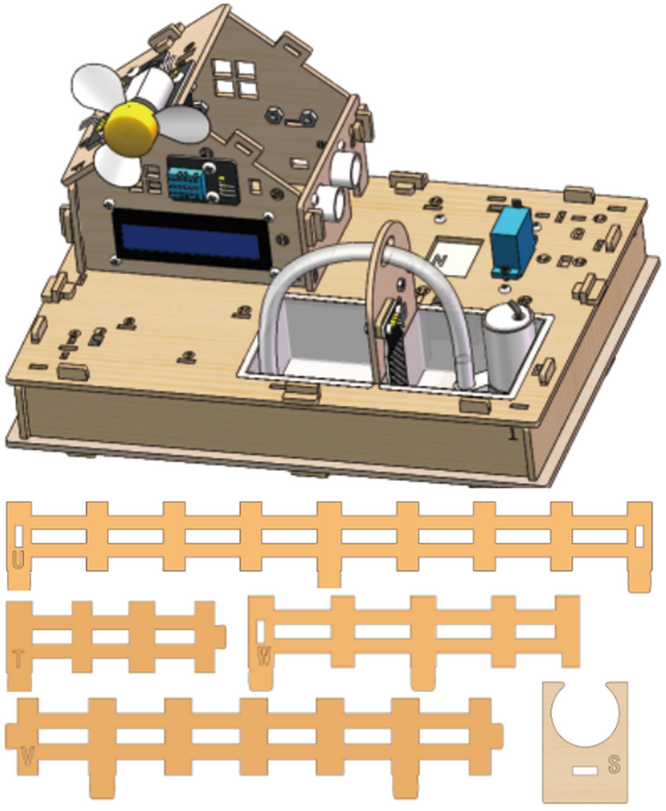

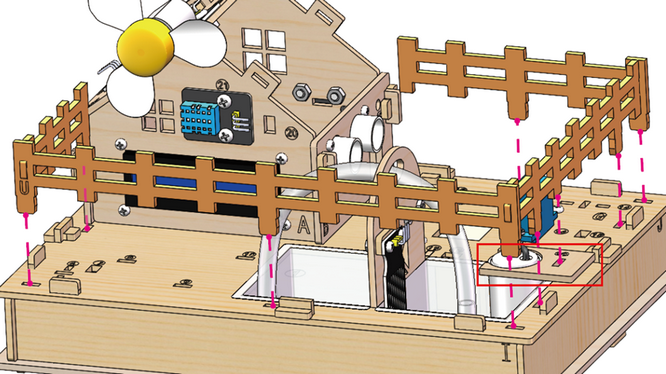

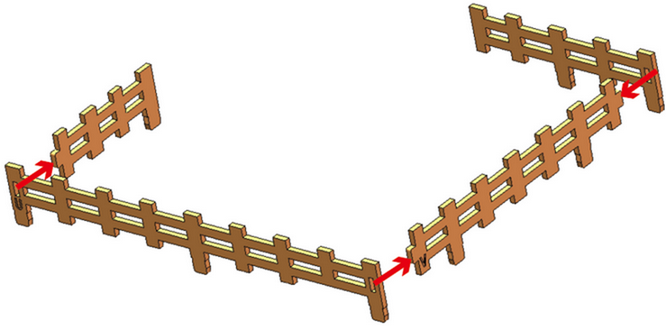

Stap 15 Installeer het hek

15.1 Benodigde componenten

15.2

15.3

15.4

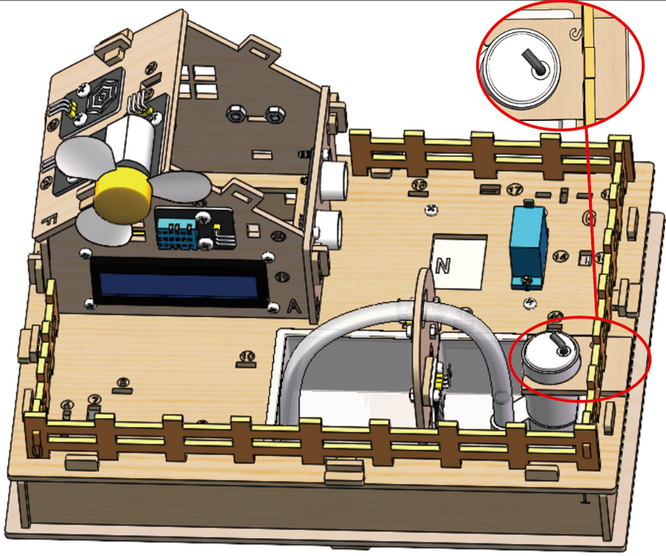

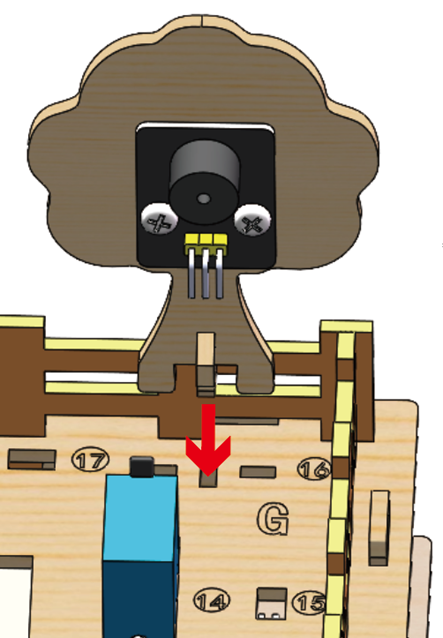

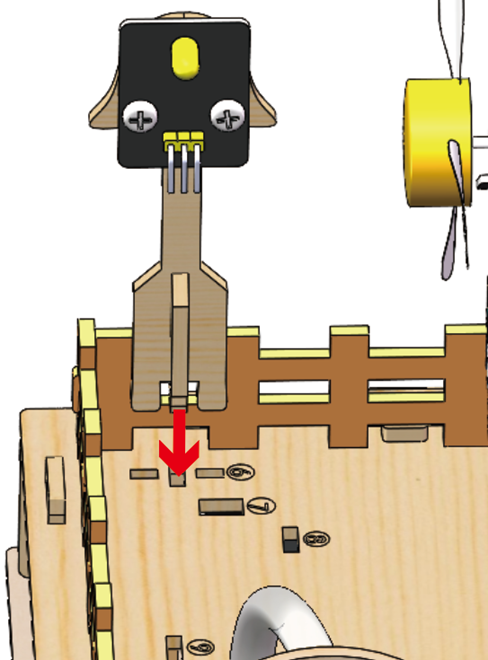

Stap 16 Installeer de zoemer en de LED-module

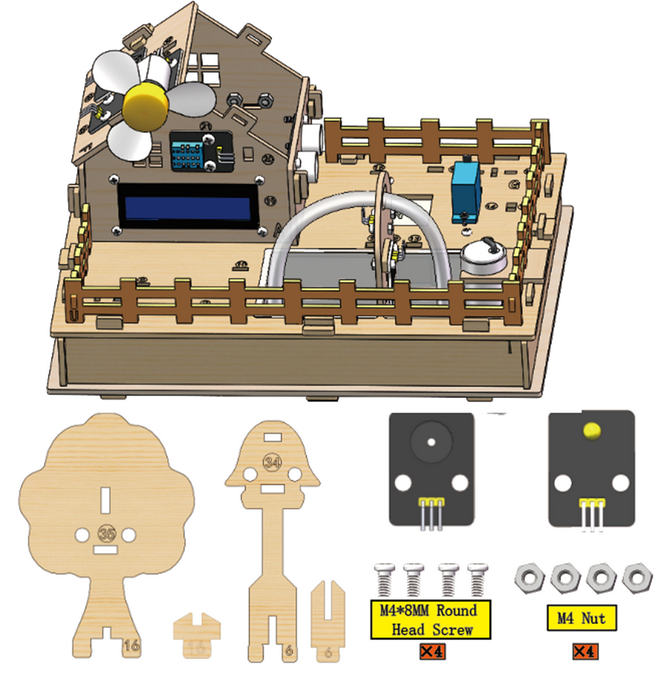

16.1 Benodigde componenten

16.2

16.3

16.4

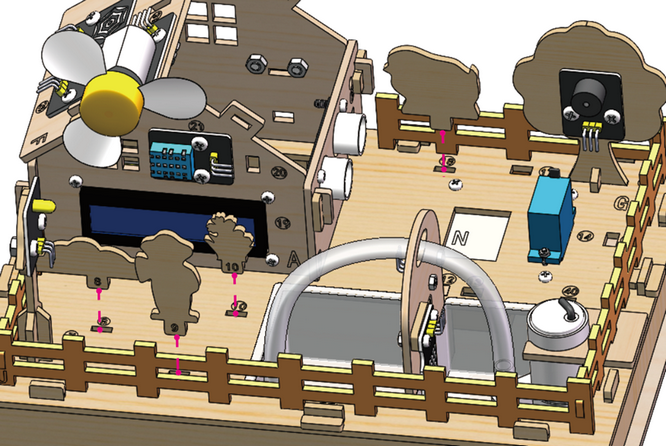

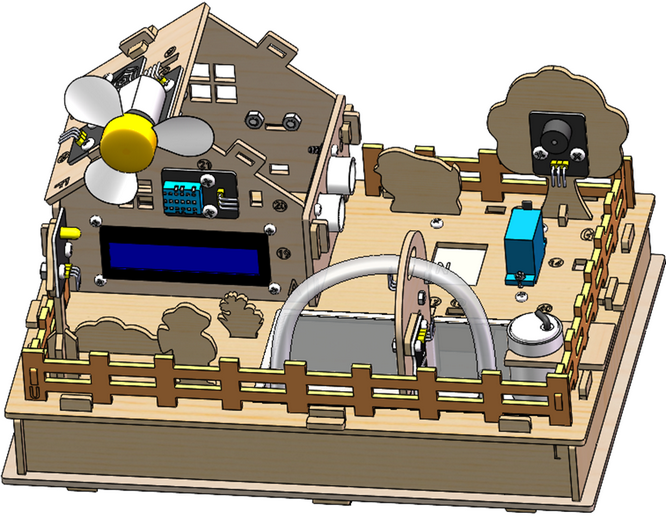

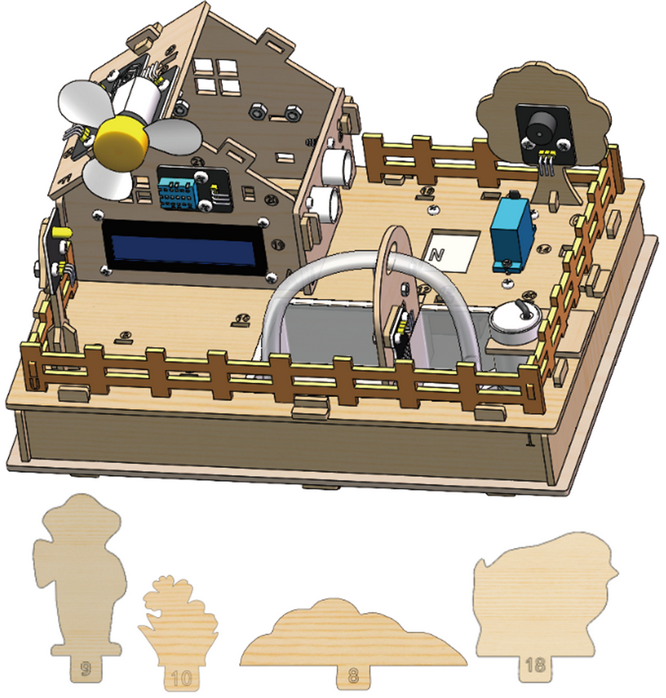

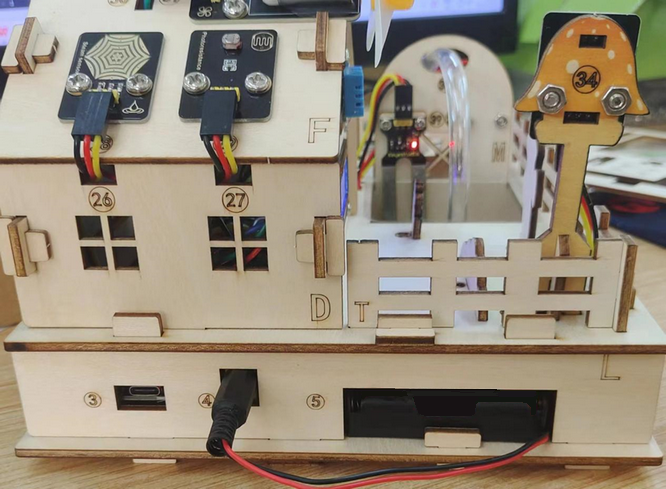

Stap 17 Versier het huis

17.1 Benodigde onderdelen

17.2

17.3

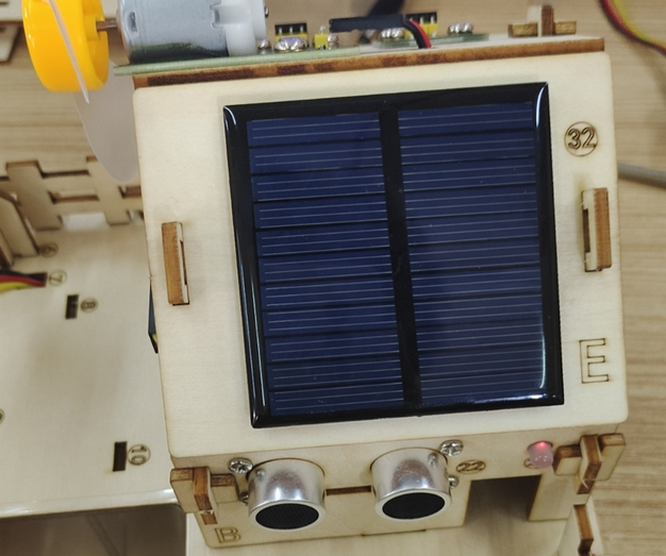

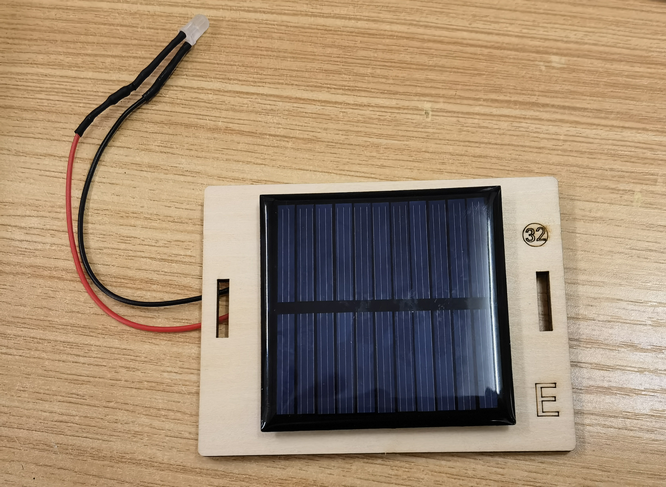

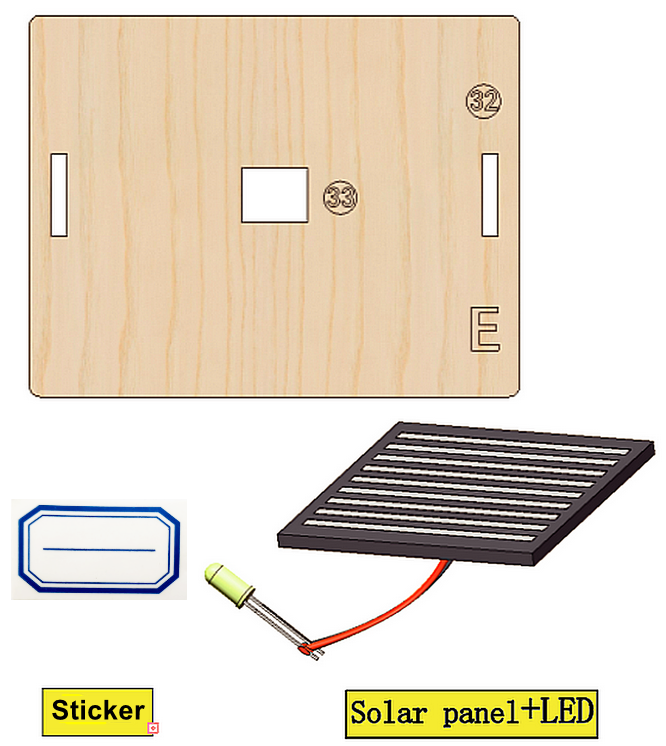

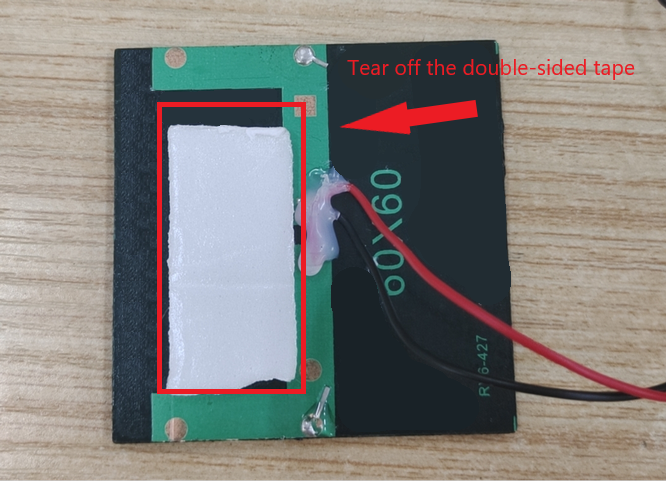

Stap 18 Installeer zonnepaneel

18.1 Benodigde onderdelen

18.2

18.3

18.4

18.5

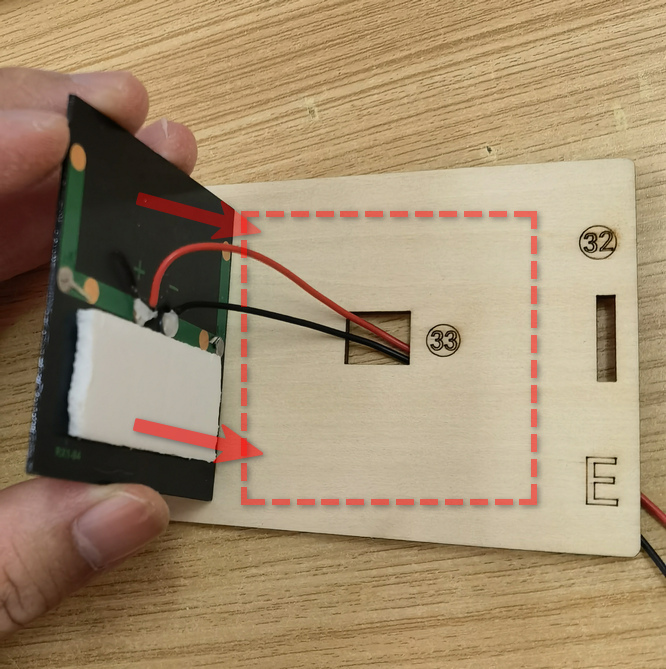

Installeer het LED-lampje van het zonnepaneel in dit gat.

18.6

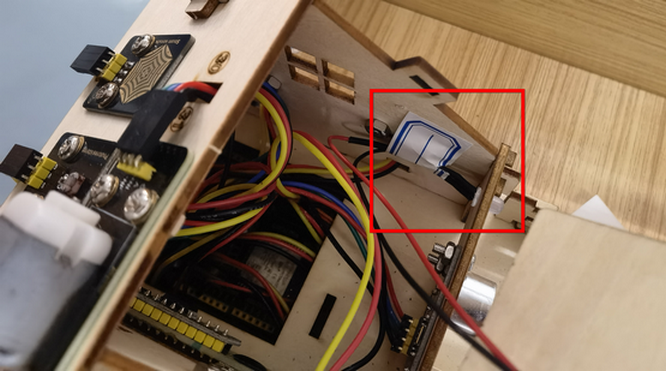

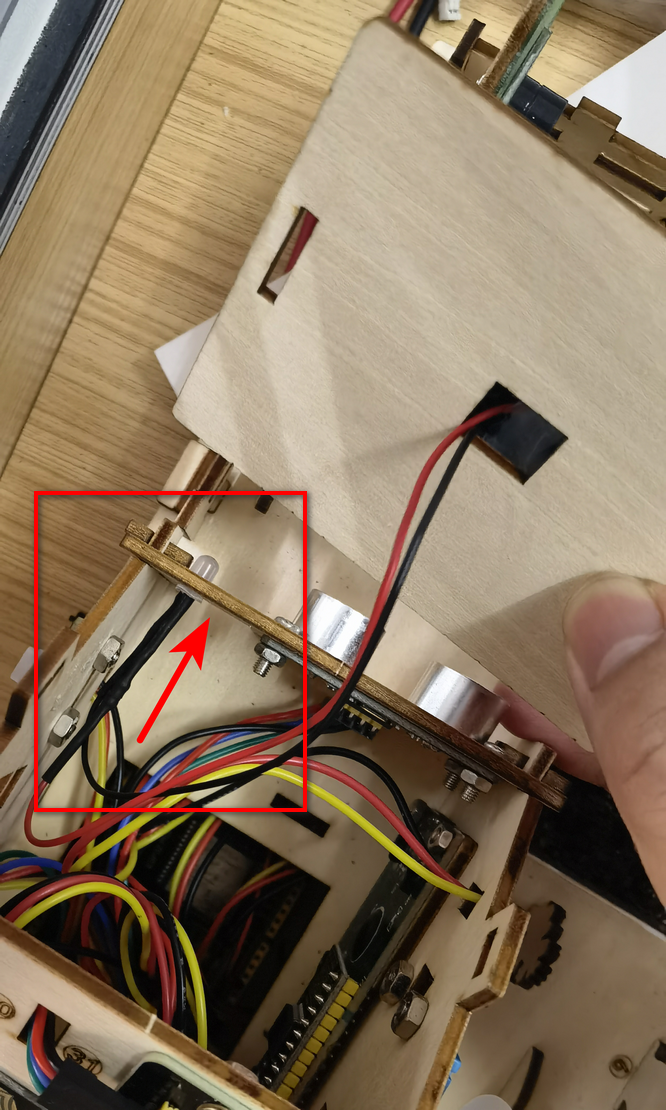

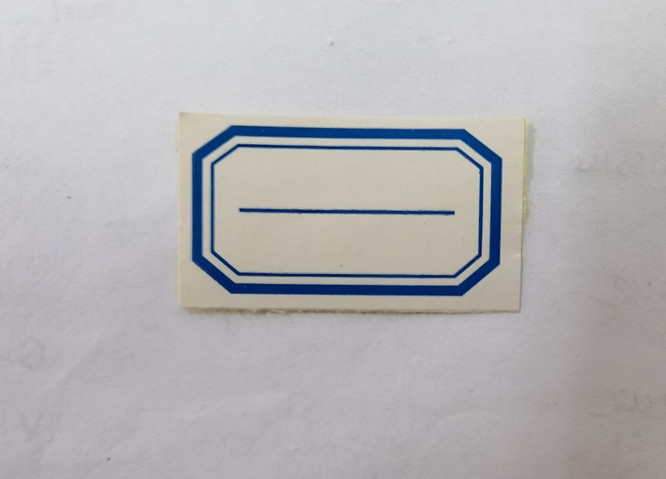

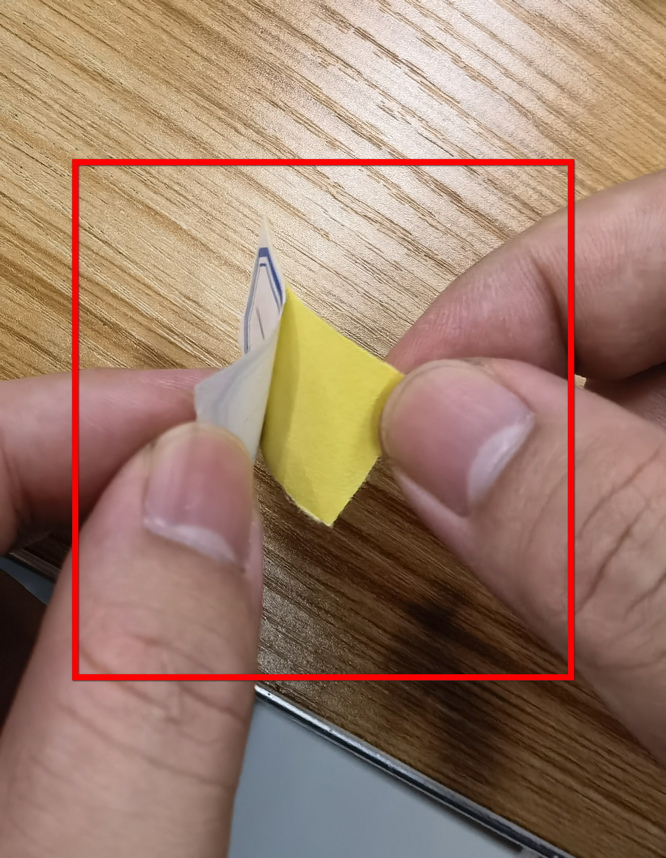

Gebruik een sticker om de draden aan de muur te bevestigen

18.7

18.8

18.9

18.10

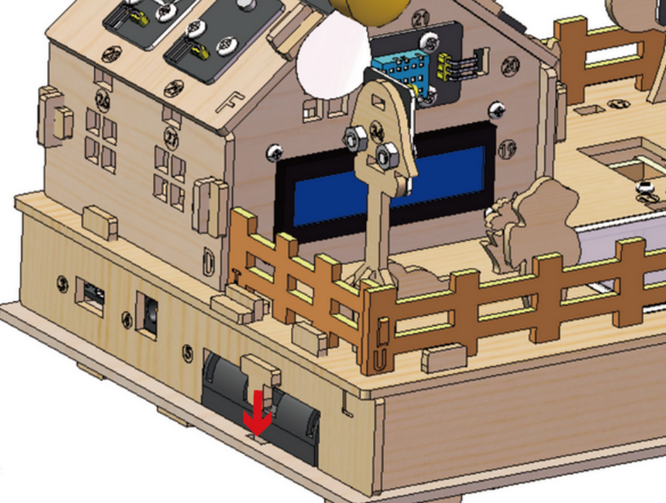

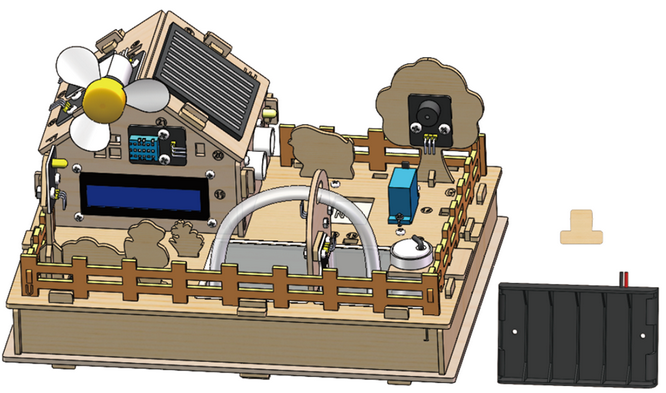

Stap 19 Installeer batterijhouder

19.1 Benodigde onderdelen

19.2

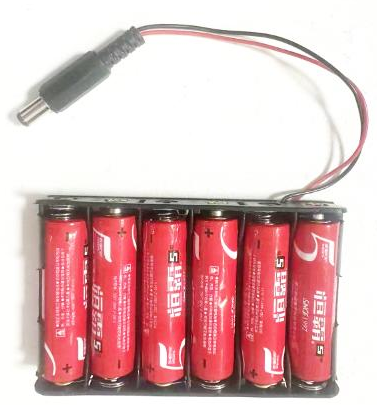

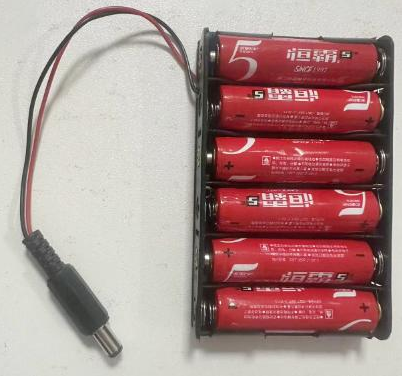

Installeer 6 AA-batterijen (niet inbegrepen in de kit)

19.3

19.4
