1. Produktvorstellung

1.1 Einführung

Heutzutage sind technologische Bildungsangebote wie VR, Kinderprogrammierung und künstliche Intelligenz zu einem Mainstream in der Bildungsbranche geworden. Daher messen die Menschen der STEAM-Bildung immer mehr Bedeutung bei.

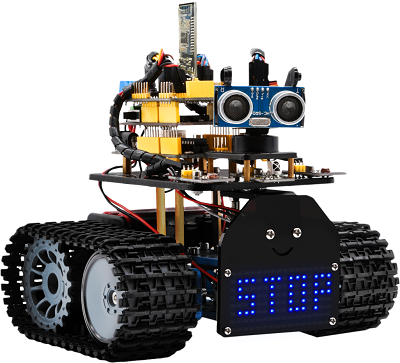

Da Arduino in der Maker-Bildung besonders bekannt ist, surft Keyestudio auf dieser Welle und bringt einen smarten Mini-Panzerroboter auf den Markt, der eine Kombination aus Arduino und Programmierung darstellt.

Was ist also Arduino? Arduino ist eine Open-Source-Elektronikplattform, die auf benutzerfreundlicher Hard- und Software basiert. Arduino-Boards können Eingaben lesen – Licht auf einem Sensor, ein Finger auf einem Knopf oder eine Twitter-Nachricht – und diese in eine Ausgabe umwandeln – einen Motor aktivieren, eine LED einschalten oder etwas online veröffentlichen.

Auf dieser Grundlage hat das Keyestudio-Team einen Mini-Panzerroboter entwickelt. Er verfügt über einen Prozessor, der mit der Arduino IDE programmiert werden kann, um seine Pins über ein Shield, das auf den Prozessor aufgesteckt wird, Sensoren und Aktoren zuzuordnen. Er liest Sensoren, steuert die Aktoren und entscheidet, wie er vorgehen soll.

Er kann mehrere Funktionen ausführen, wie z. B. Hindernisumfahrung, IR-Fernsteuerung, BT-Steuerung, Lichtfolgen und vieles mehr.

15 detaillierte Lernprojekte, von einfach bis komplex, führen Sie durch den Aufbau Ihres eigenen smarten Mini-Panzerroboters und vermitteln grundlegende Kenntnisse über Sensoren und Module. Darüber hinaus ist er die beste Wahl für die grafische Programmiererziehung.

1.2 Merkmale

  1. Multifunktionalität: Hindernisumfahrung, Folgen, IR-Fernsteuerung, Bluetooth-Steuerung, Ultraschall-Folgen und Anzeige von Gesichtsemoticons.

  2. Einfache Montage: Keine Lötarbeiten erforderlich, einfache Komplettmontage.

  3. Hohe Robustheit: Aluminiumlegierungshalterung, Metallmotoren, hochwertige Räder und Ketten.

  4. Hohe Erweiterbarkeit: Anschluss zahlreicher Sensoren und Module über Motor-Treiber-Shield und Sensor-Shield.

  5. Mehrere Steuerungsmöglichkeiten: IR-Fernsteuerung, App-Steuerung (iOS und Android).

  6. Grundlegende Programmierung: C-Sprachcode der Arduino IDE.

1.3 Technische Daten

  • Betriebsspannung: 5 V

  • Eingangsspannung: 7–12 V

  • Maximaler Ausgangsstrom: 2 A

  • Maximale Verlustleistung: 25 W (T=75 °C)

  • Motorgeschwindigkeit: 5 V, 200 U/min

  • Motorantriebsmodus: Doppel-H-Brücken-Antrieb (L298P)

  • Ultraschall-Erfassungswinkel: <15 Grad

  • Ultraschall-Erfassungsreichweite: 2 cm–400 cm

  • Infrarot-Fernsteuerungsreichweite: 10 Meter (gemessen)

  • Bluetooth-Fernsteuerungsreichweite: 50 Meter (gemessen)

1.4 Produktliste

Name

Menge

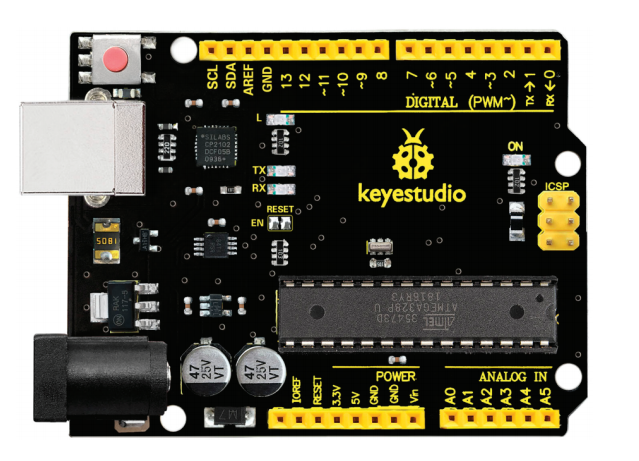

Entwicklungsboard

1

image-20260424114744301

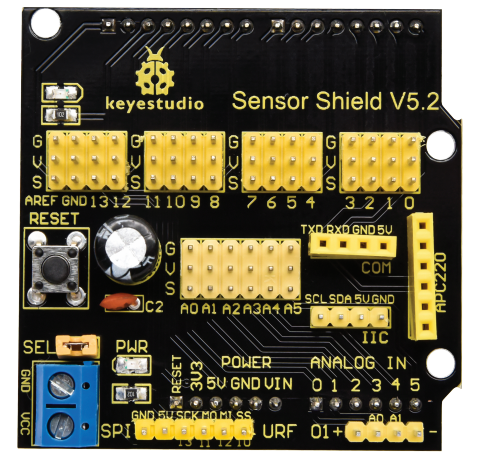

V5 Shield

1

image-20260424114806021

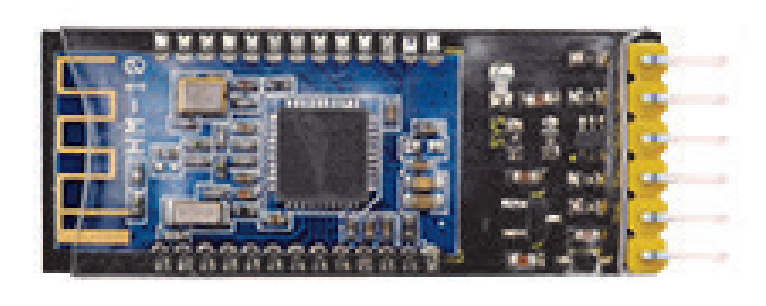

BT-Modul

1

image-20260424114823332

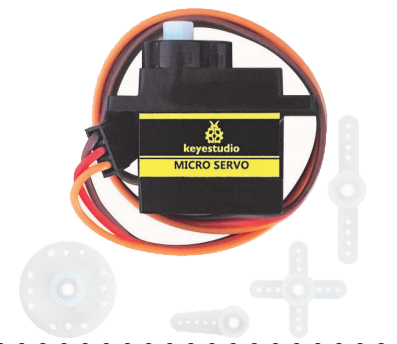

Servomotor

1

image-20260424114835628

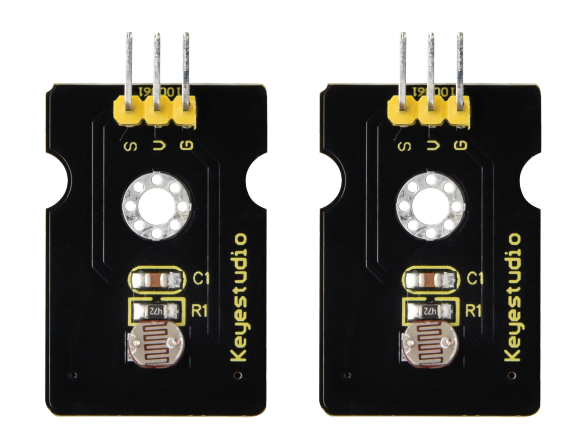

Fotozellenensor

2

image-20260424114848289

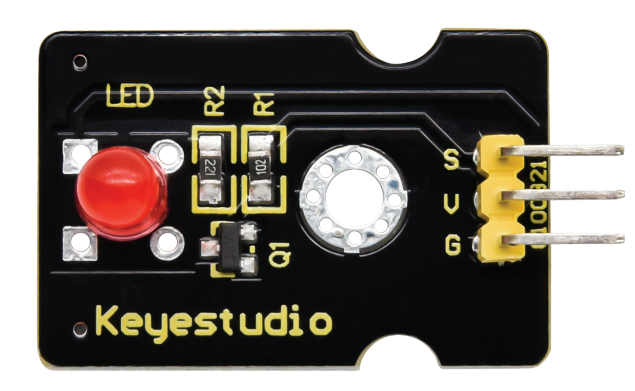

RGB LED

1

image-20260424114857727

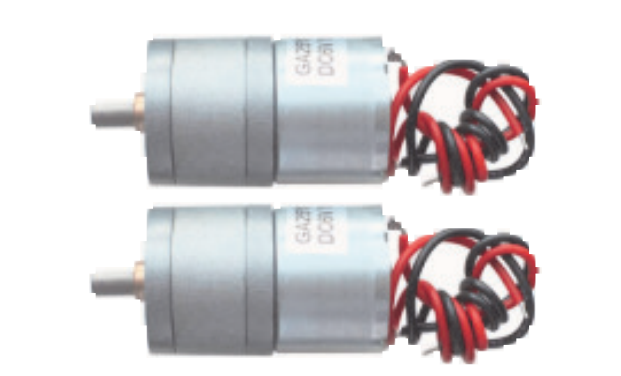

Metallmotor

1

image-20260424114906569

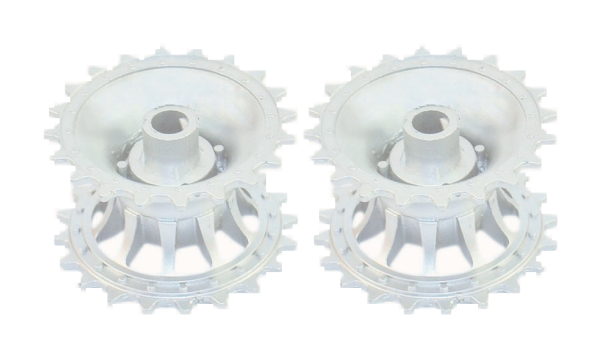

Panzer-Antriebsrad

2

image-20260424114915600

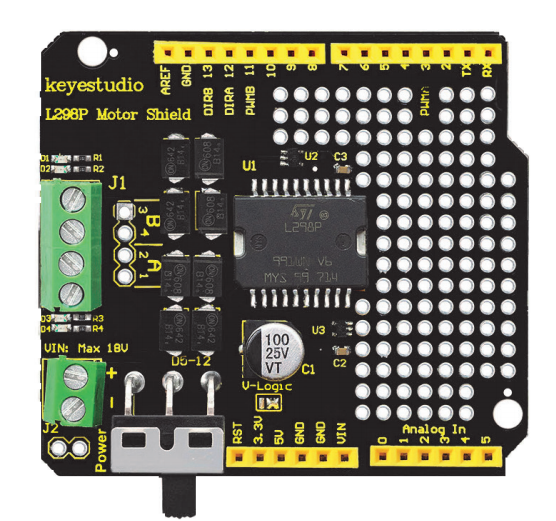

L298P Shield

1

image-20260424114928411

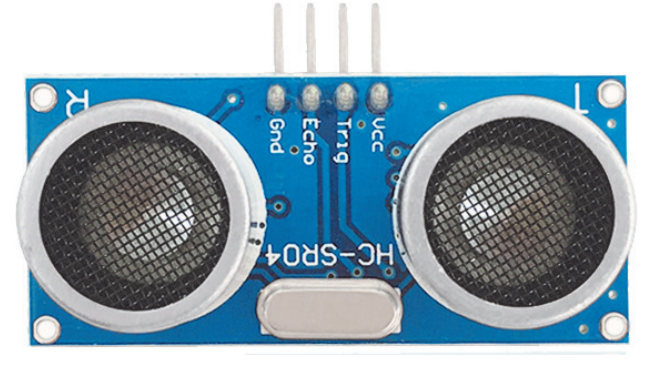

Ultraschallmodul

1

image-20260424114936945

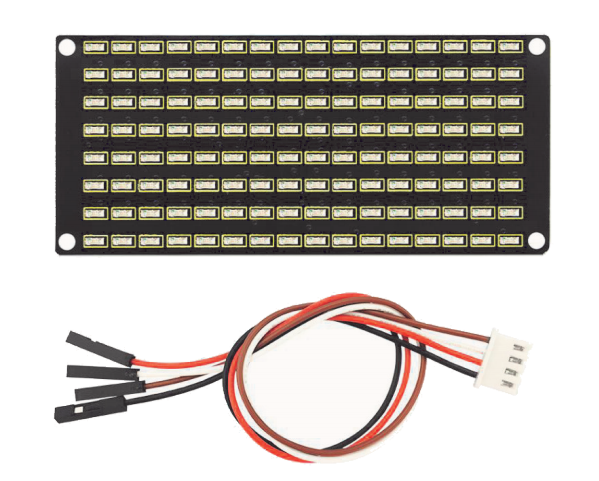

8×16 LED-Panel + Kabel

1

image-20260424114951961

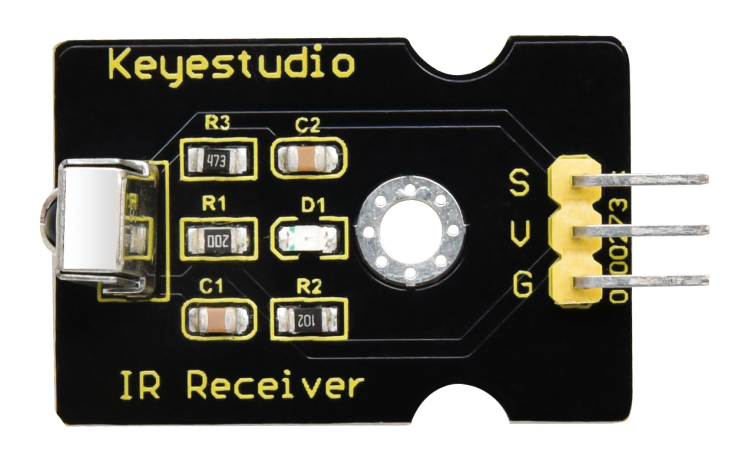

IR-Empfänger

1

image-20260424115002601

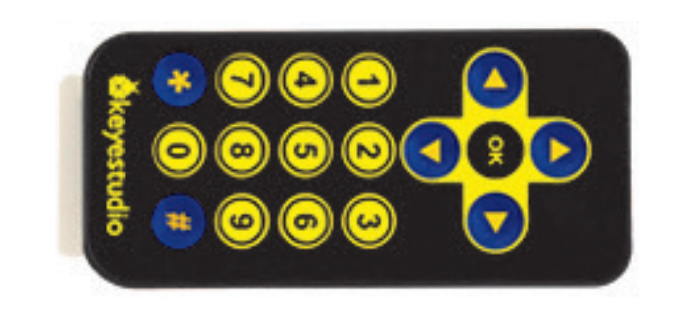

Fernbedienung

image-20260424115010231

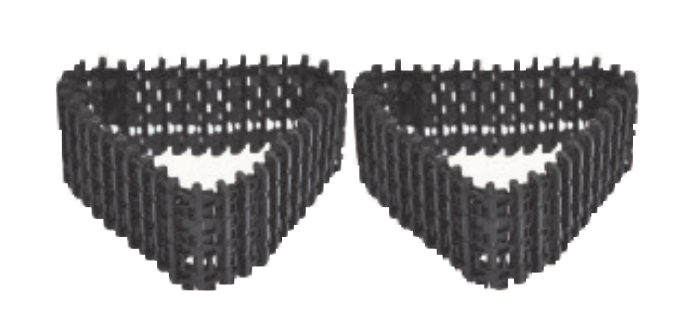

Raupenband

1

image-20260424115018466

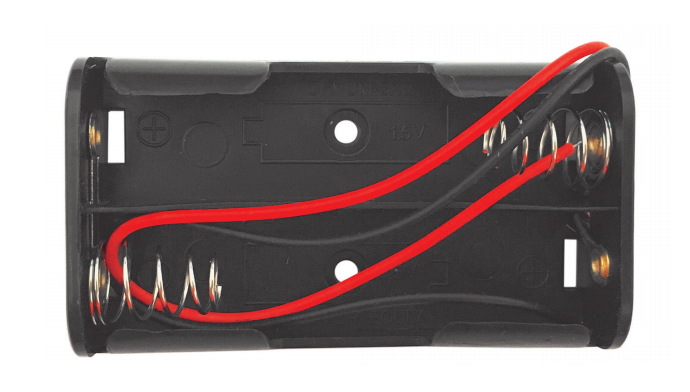

Batteriehalter (18650-Akku)

1

image-20260424115042841

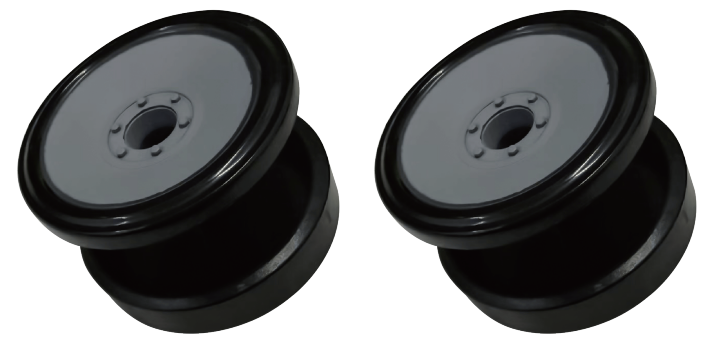

Panzer-Laufrad

2

image-20260424115054017

L-förmige Halterung

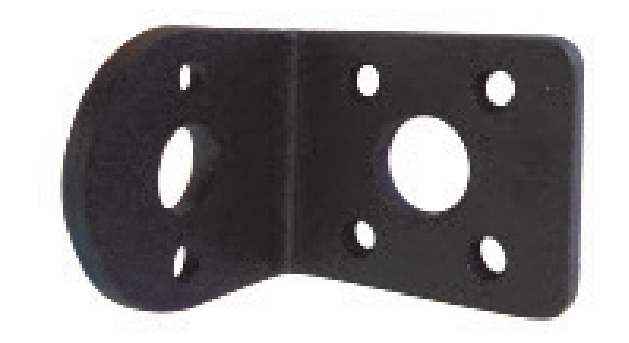

1

image-20260424115106686

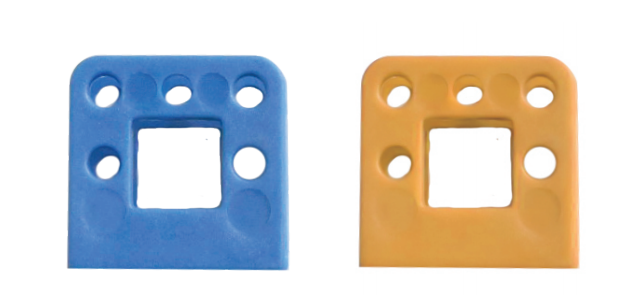

Stützteile (zufällige Farbe)

2

image-20260424115122810

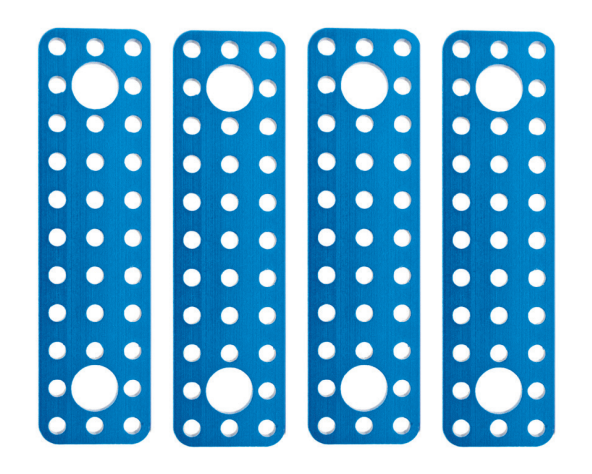

Metallhalterung

4

image-20260424115139256

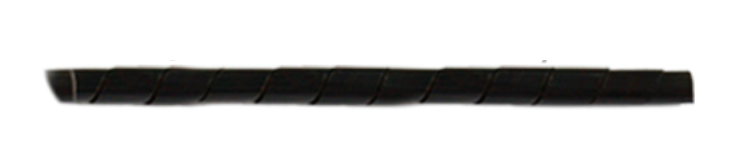

Wickelrohr

1

image-20260424115154850

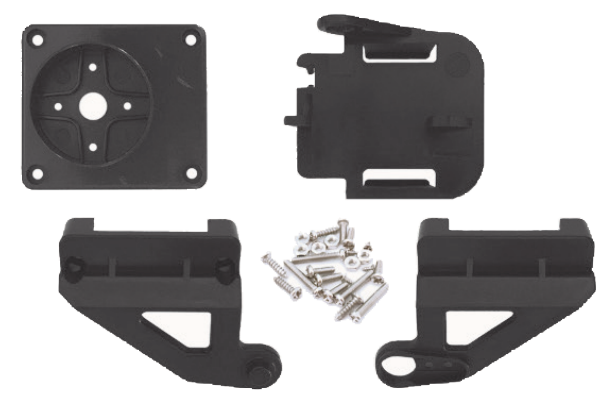

Kunststoffplattform (PC)

1

image-20260424115245568

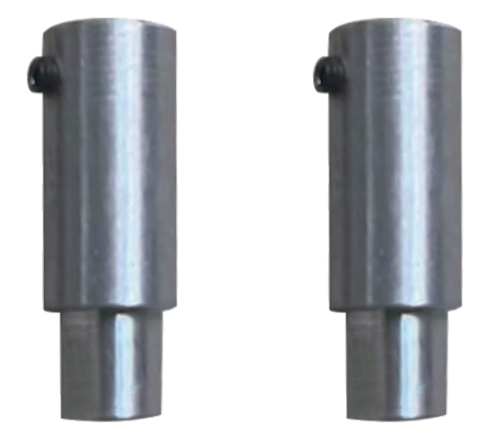

Aluminiumkupplung

2

image-20260424115257516

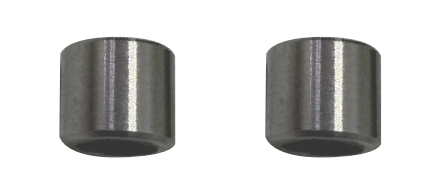

Aluminiumbuchse

2

image-20260424115311644

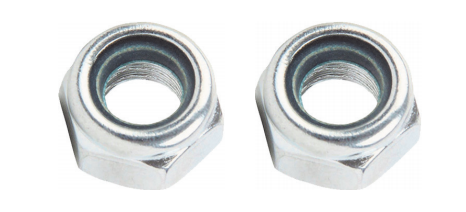

M4 Sicherungsmutter

2

image-20260424115321342

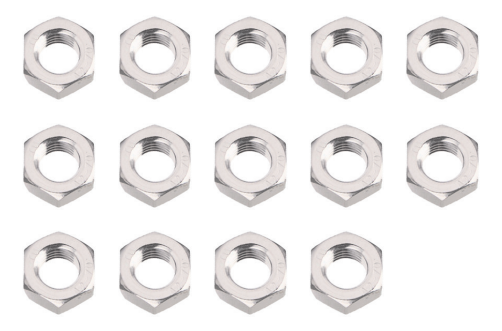

M3-Mutter

14

image-20260424115330779

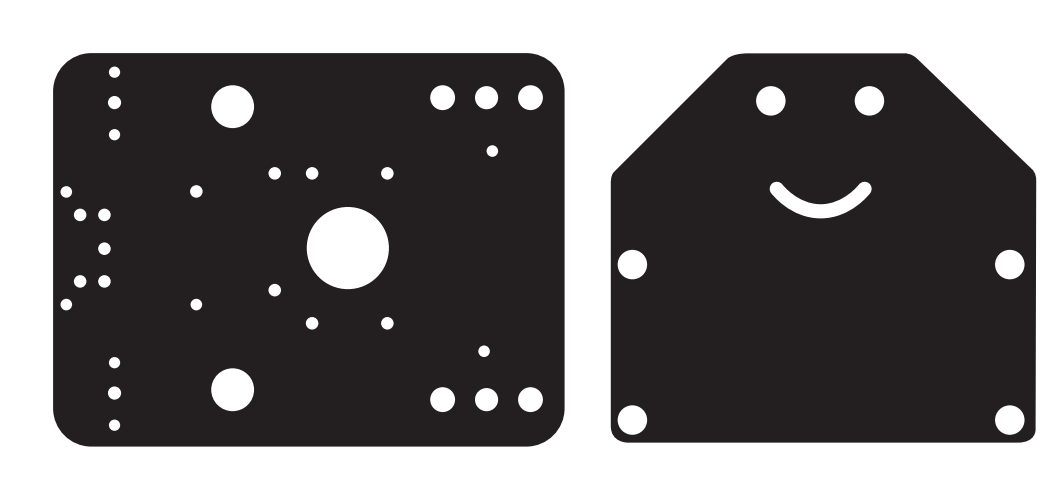

Acrylplatte

2

image-20260424115348411

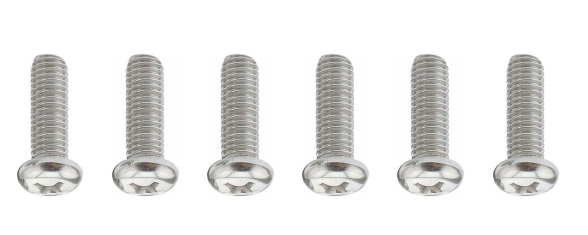

M2×10 mm Rundkopfschraube

6

image-20260424115357883

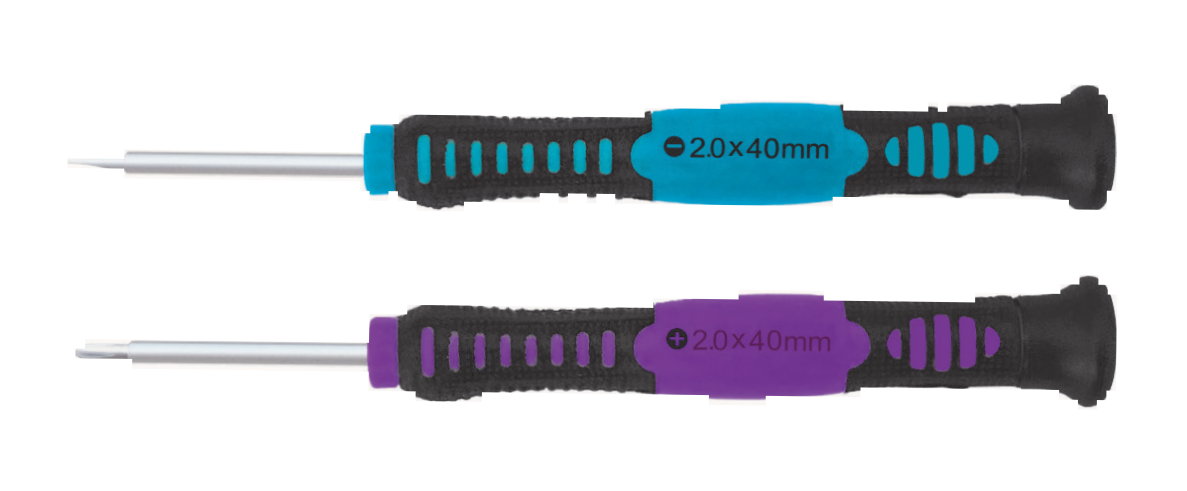

Schraubenzieher

2

image-20260424115431293

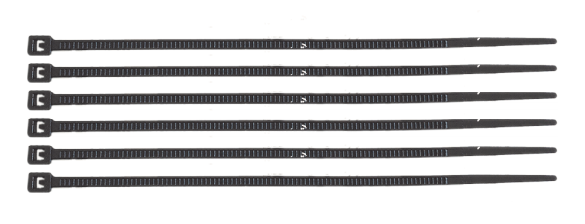

Nylonkabel

6

image-20260424115446140

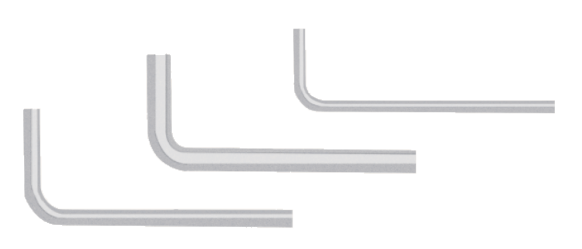

M1,5/2,5/3 Schlüssel

3

image-20260424115458269

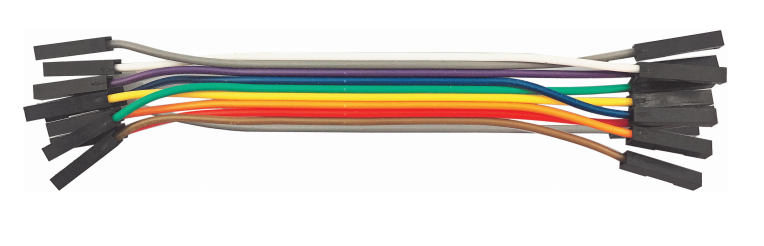

150 mm F-F DuPont-Kabel

10

image-20260424115511197

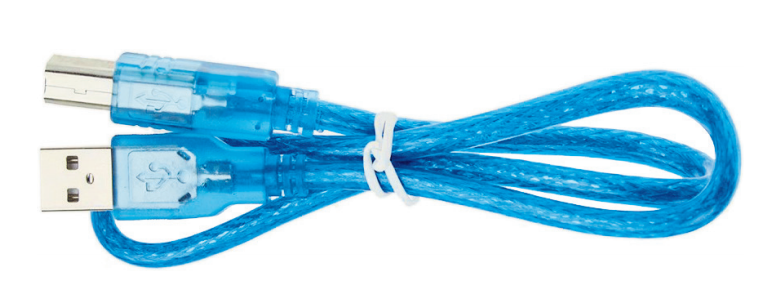

USB-Kabel

1

image-20260424115524400

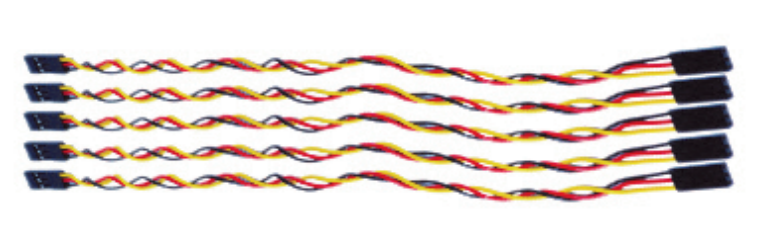

200 mm F-F DuPont-Kabel

5

image-20260424115535336

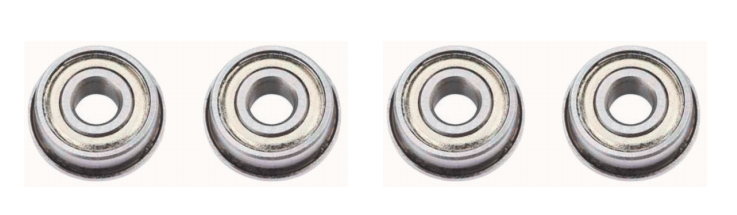

Flanschlager

4

image-20260424115600730

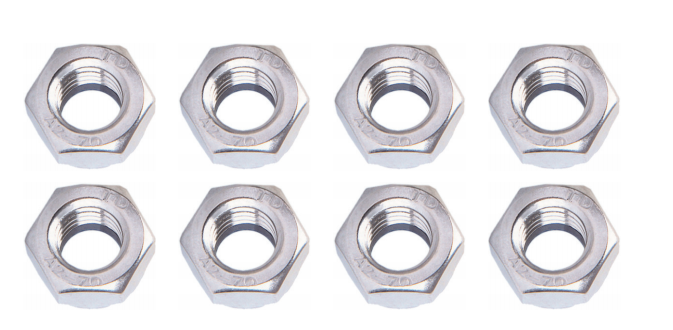

M2-Mutter

8

image-20260424115618761

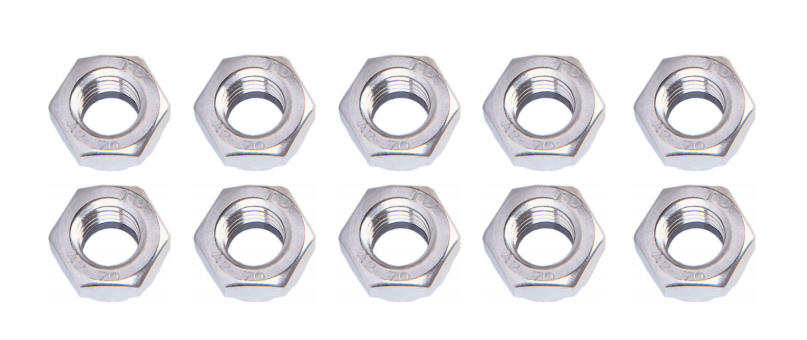

M4-Mutter

10

image-20260424115628936

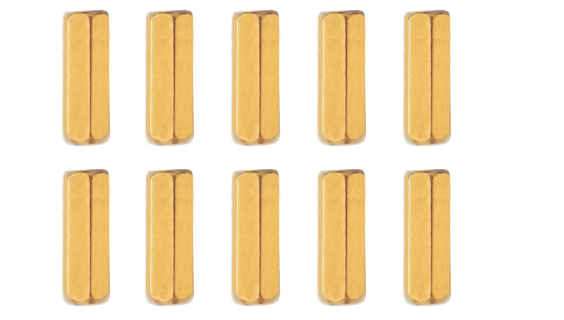

M3×10 mm Kupferpfeiler

10

image-20260424115639400

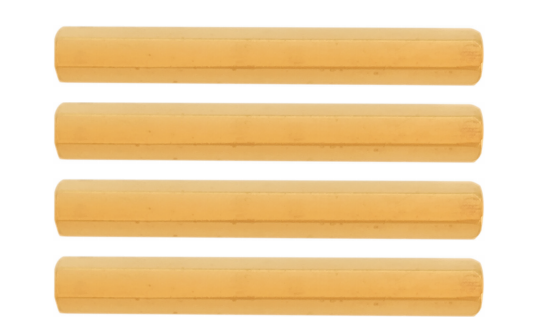

M3×45 mm Kupferpfeiler

4

image-20260424115651555

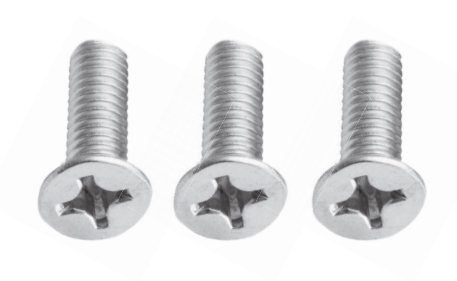

M3×10 mm Senkkopfschraube

3

image-20260424115703860

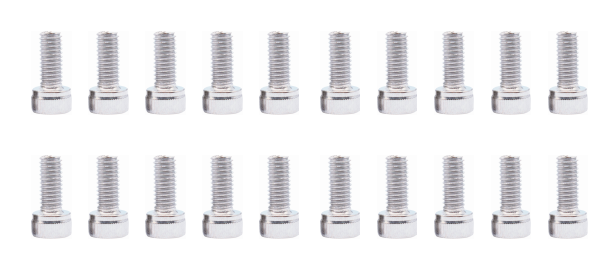

M3×6 mm Schraube

20

image-20260424115715005

M4×50 mm Schraube

2

image-20260424115723402

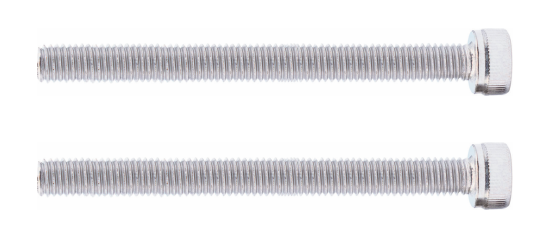

M4×40 mm Schraube

4

image-20260424115749041

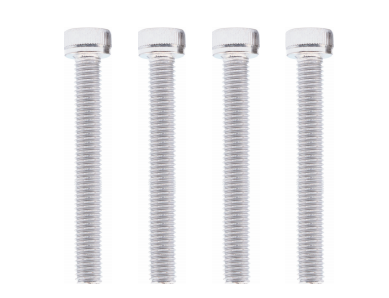

M3×8 mm Schraube

14

image-20260424115827213

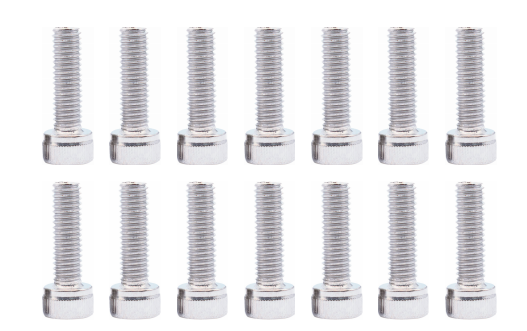

M3×12 mm Rundkopfschraube

8

image-20260424115854821

M4×112 mm Schraube

4

image-20260424115920087

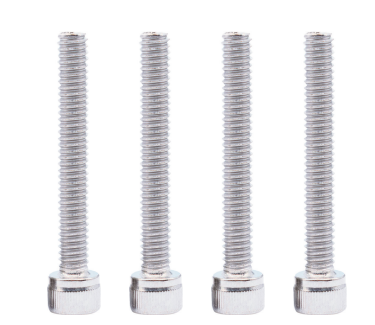

M3×25 mm Schraube

4

image-20260424115955301

Dekorationskarton

1

image-20260424120010842

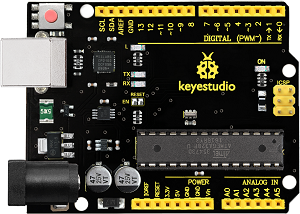

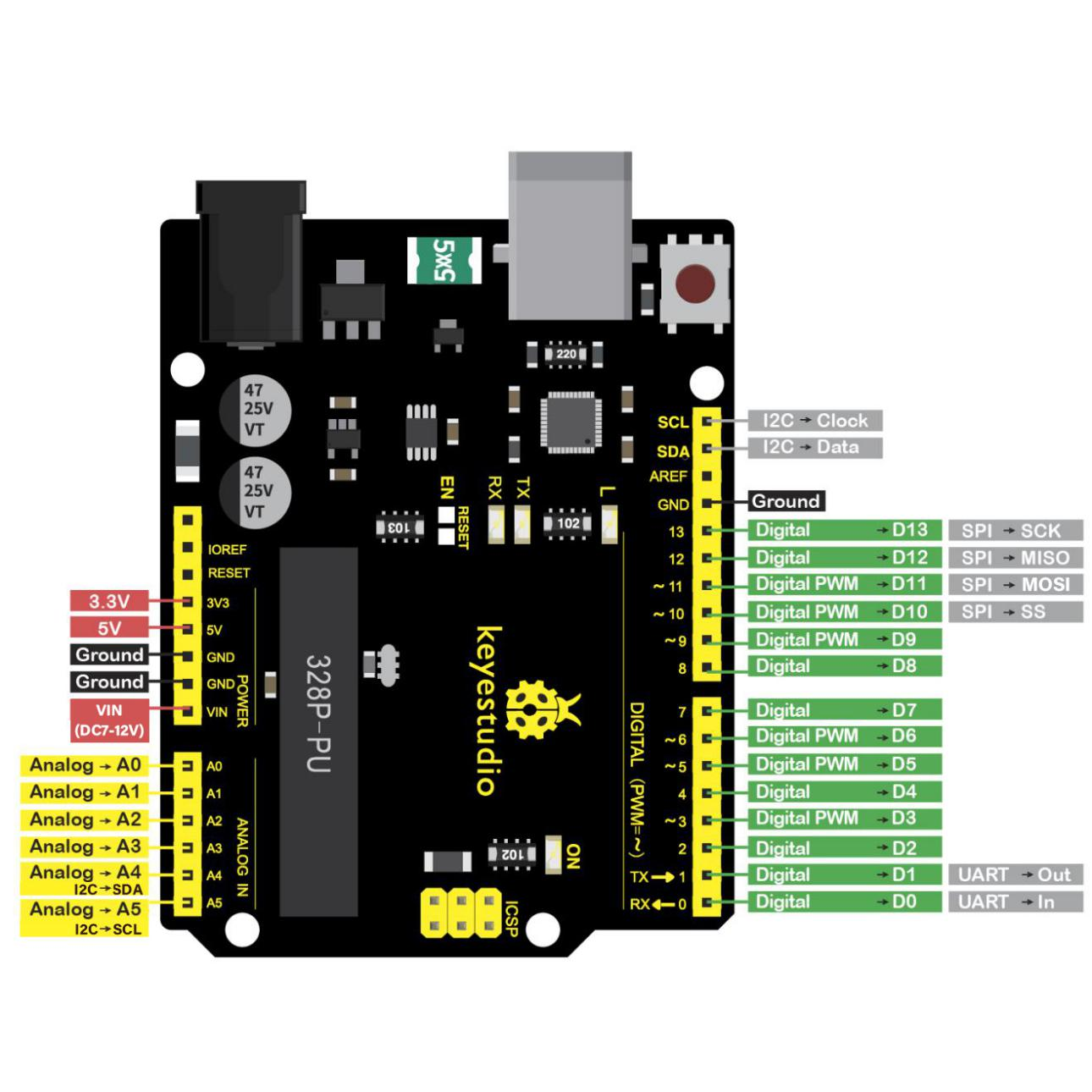

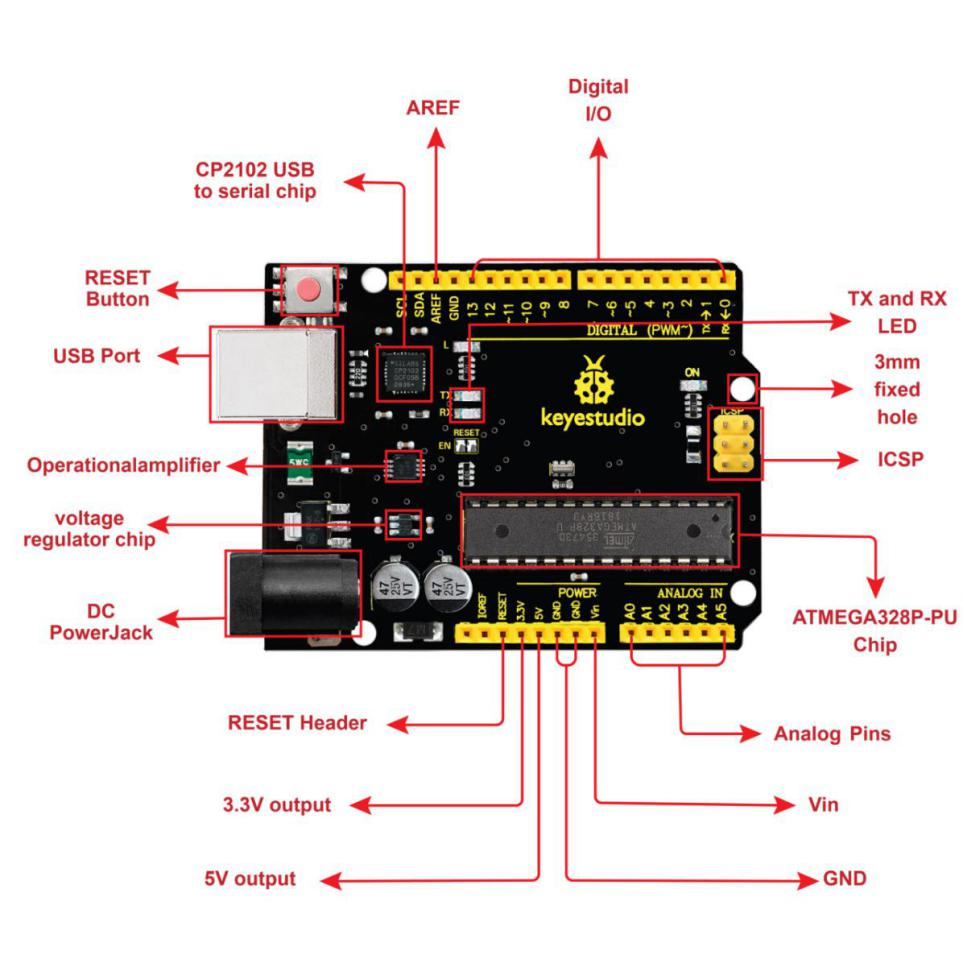

1.5 Keyestudio V4.0 Entwicklungsboard

Sie sollten wissen, dass das keyestudio V4.0 Entwicklungsboard das Herzstück dieses Smart Cars ist.

Das keyestudio V4.0 Entwicklungsboard ist ein Arduino-Uno-kompatibles Board, das auf dem ATmega328P MCU basiert und einen cp2102-Chip als UART-zu-USB-Konverter verwendet.

Es verfügt über 14 digitale Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können), 6 analoge Eingänge, einen 16-MHz-Quarzoszillator, eine USB-Verbindung, eine Strombuchse, 2 ICSP-Header und einen Reset-Knopf.

Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Verbinden Sie es einfach über ein USB-Kabel mit einem Computer oder versorgen Sie es über eine externe DC-Strombuchse (DC 7–12 V) oder über die Buchsenleisten Vin/GND (DC 7–12 V) mit Strom, um loszulegen.

Mikrocontroller

ATmega328P-PU

Betriebsspannung

5 V

Eingangsspannung (empfohlen)

DC 7–12 V

Digitale I/O-Pins

14 (D0–D13) (davon 6 mit PWM-Ausgang)

PWM Digitale I/O-Pins

6 (D3, D5, D6, D9, D10, D11)

Analoge Eingangspins

6 (A0–A5)

DC-Strom pro I/O-Pin

20 mA

DC-Strom für 3,3-V-Pin

50 mA

Flash-Speicher

32 KB (ATmega328P-PU), davon 0,5 KB vom Bootloader belegt

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Taktfrequenz

16 MHz

LED_BUILTIN

D13
