1. Introducción del producto

1.1 Introducción

Hoy en día, la educación tecnológica como VR, programación infantil e inteligencia artificial se ha convertido en una tendencia principal en la industria educativa. Por lo tanto, las personas prestan más importancia a la educación STEAM.

Como Arduino es notablemente famoso en el sector de educación Maker, Keyestudio aprovecha esta tendencia y lanza un robot tanque mini inteligente que es una combinación de Arduino y programación.

¿Entonces qué es Arduino? Arduino es una plataforma de electrónica de código abierto basada en hardware y software fáciles de usar. Las placas Arduino pueden leer entradas - luz en un sensor, un dedo en un botón, o un mensaje de Twitter - y convertirlo en una salida - activar un motor, encender un LED, publicar algo en línea.

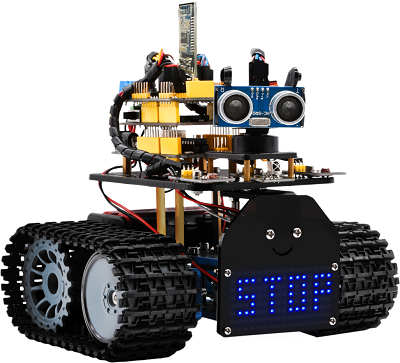

Basándose en esto, el equipo de Keyestudio ha diseñado un robot tanque mini. Tiene un procesador que se puede programar usando el Arduino IDE, para mapear sus pines a sensores y actuadores mediante un escudo que se conecta al procesador, y lee sensores y controla los actuadores y decide cómo operar.

Puede realizar múltiples funciones como evitar obstáculos, control remoto IR, control BT, seguimiento de luz y mucho más.

Proyectos de aprendizaje detallados de 15 lecciones, de simple a complejo, que te guían para construir tu propio robot tanque mini inteligente y proporcionan conocimientos básicos sobre sensores y módulos. Además, es la mejor opción para educación de programación gráfica.

1.2 Características

  1. Función multipropósito: Evitar obstáculos, seguimiento, control remoto IR, control Bluetooth, seguimiento ultrasónico y visualización de emoticones LED.

  2. Montaje simple: No se requiere soldadura de circuitos, montaje completo fácil.

  3. Alta resistencia: Soporte de aleación de aluminio, motores de metal, ruedas y orugas de alta calidad.

  4. Alta extensibilidad: conecta numerosos sensores y módulos a través del escudo del controlador de motor y el escudo de sensores.

  5. Controles múltiples: Control remoto IR, control por aplicación (sistemas iOS y Android)

  6. Programación básica: Código de lenguaje C del Arduino IDE.

1.3 Especificaciones

  • Voltaje de funcionamiento: 5V

  • Voltaje de entrada: 7-12V

  • Corriente de salida máxima: 2A

  • Disipación de potencia máxima: 25W (T=75℃)

  • Velocidad del motor: 5V 200 rpm/min

  • Modo de accionamiento del motor: accionamiento de puente H dual (L298P)

  • Ángulo de inducción ultrasónico: <15 grados

  • Distancia de detección ultrasónica: 2cm-400cm

  • Distancia de control remoto infrarrojo: 10 metros (medido)

  • Distancia de control remoto Bluetooth: 50 metros (medido)

1.4 Lista de productos

Nombre

CANT

Imagen

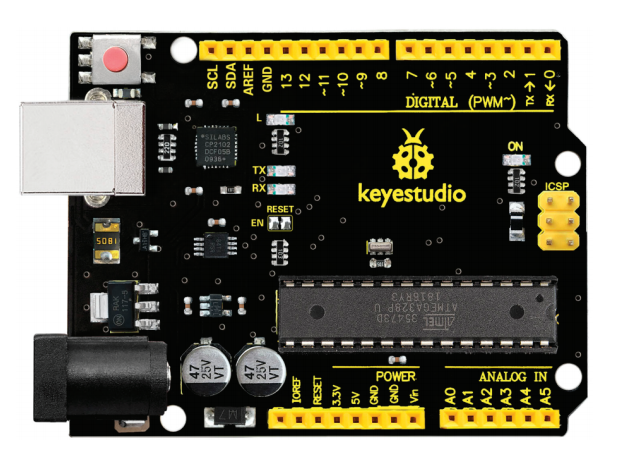

Placa de desarrollo

1

image-20260424114744301

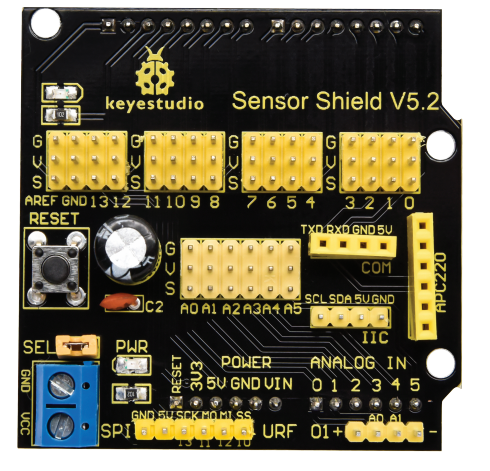

Escudo V5

1

image-20260424114806021

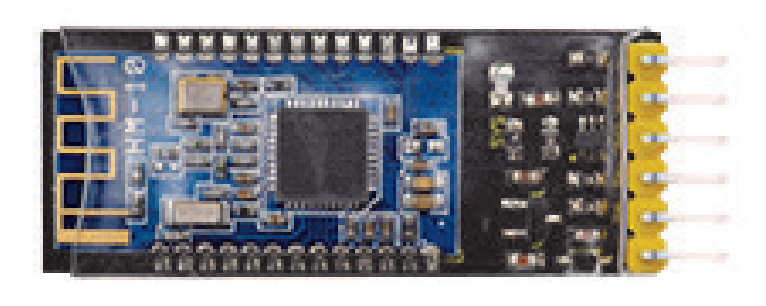

Módulo BT

1

image-20260424114823332

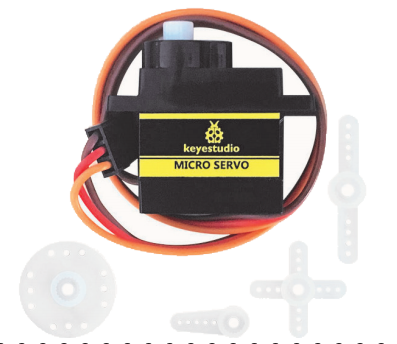

Motor servo

1

image-20260424114835628

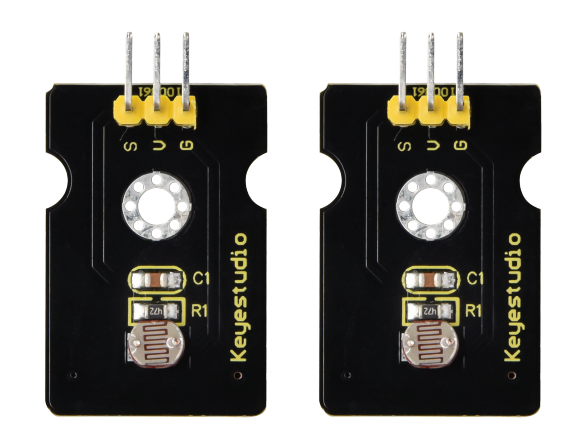

Sensor fotocélula

2

image-20260424114848289

LED RGB

1

image-20260424114857727

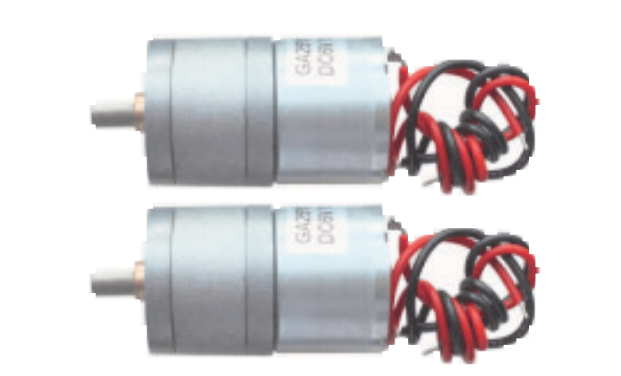

Motor de metal

1

image-20260424114906569

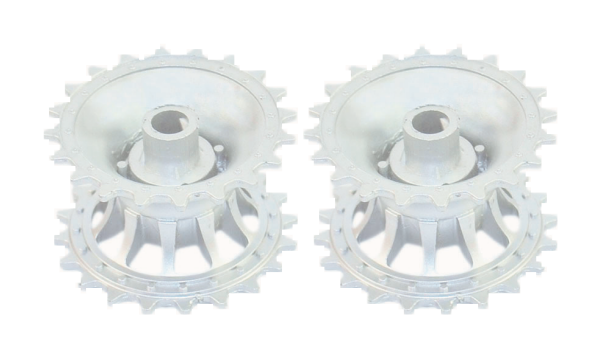

Rueda de accionamiento de tanque

2

image-20260424114915600

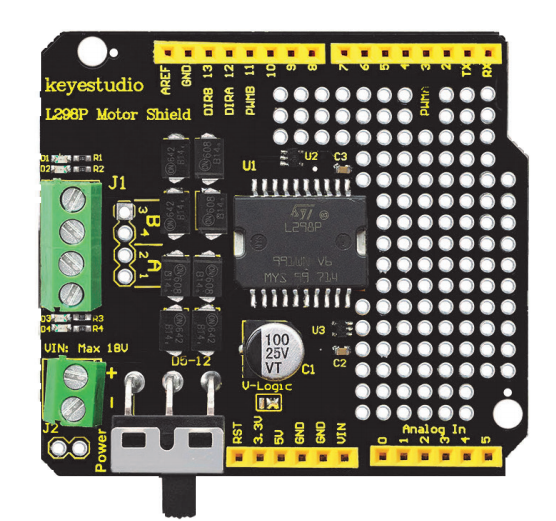

Escudo L298P

1

image-20260424114928411

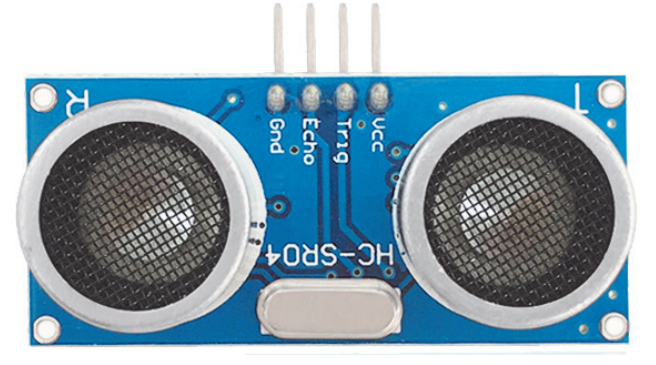

Módulo ultrasónico

1

image-20260424114936945

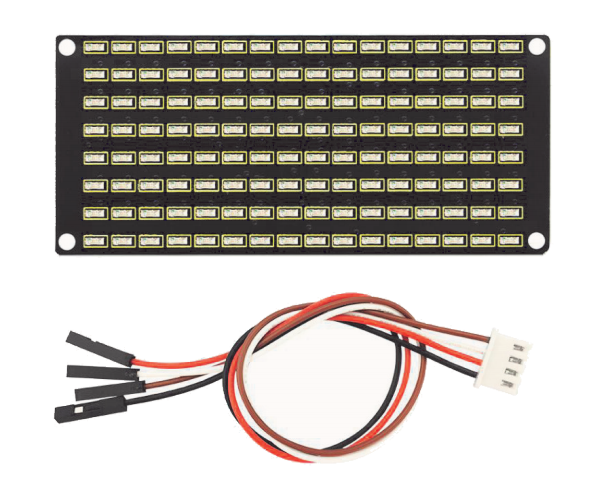

Panel LED 8X16 + cables

1

image-20260424114951961

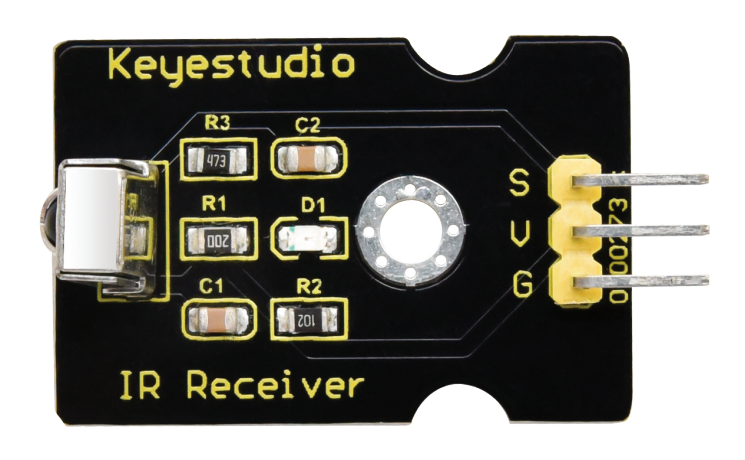

Receptor IR

1

image-20260424115002601

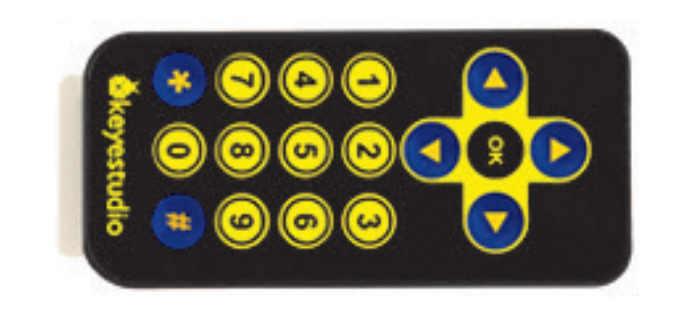

Control remoto

image-20260424115010231

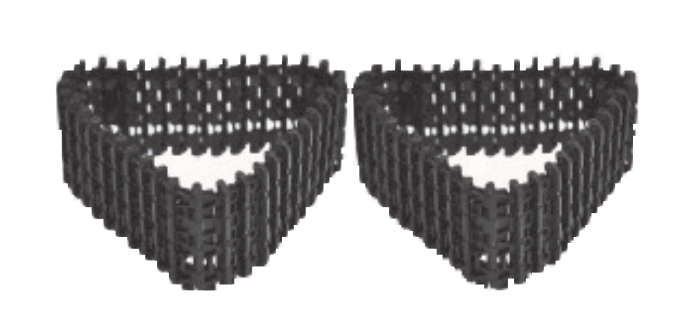

Banda de oruga

1

image-20260424115018466

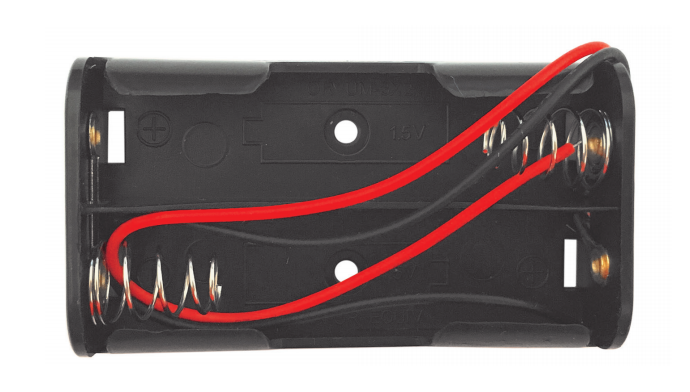

Soporte de batería (batería 18650)

1

image-20260424115042841

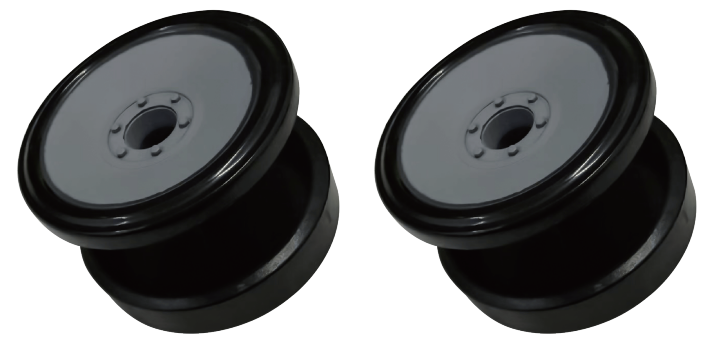

Rueda de carga de tanque

2

image-20260424115054017

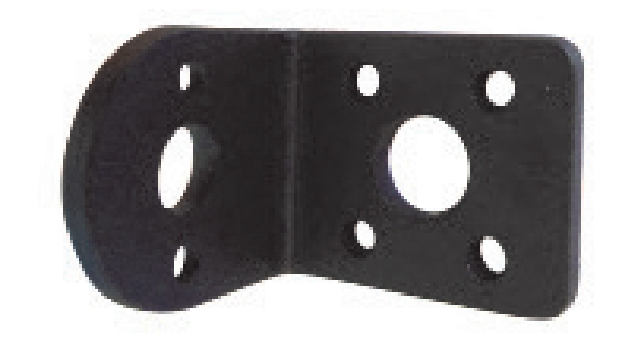

Soporte tipo L

1

image-20260424115106686

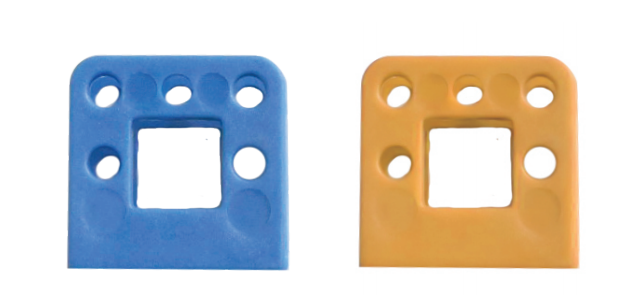

Piezas de apoyo (color aleatorio)

2

image-20260424115122810

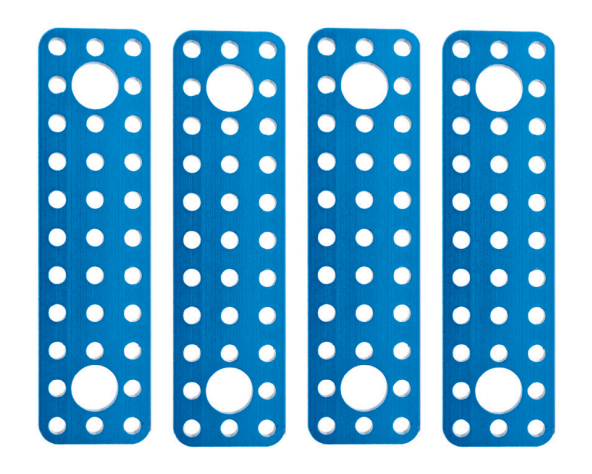

Soporte de metal

4

image-20260424115139256

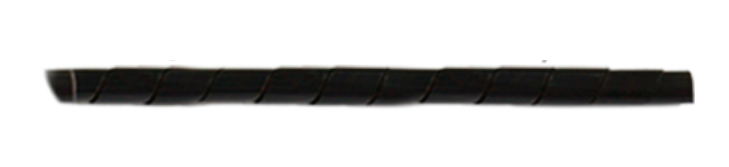

Tubo de bobinado

1

image-20260424115154850

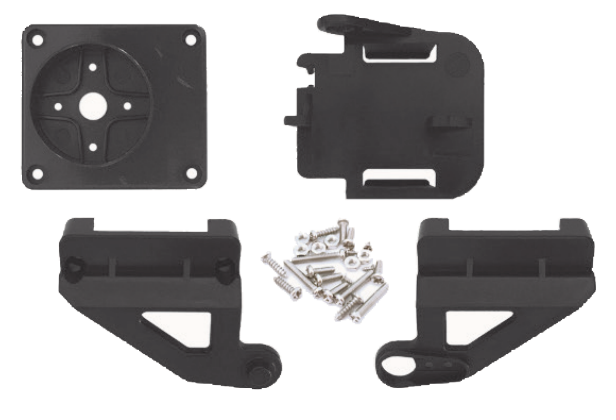

Plataforma de plástico (PC)

1

image-20260424115245568

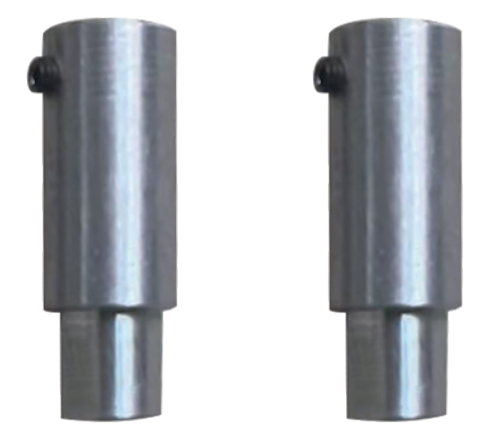

Acoplador de aluminio

2

image-20260424115257516

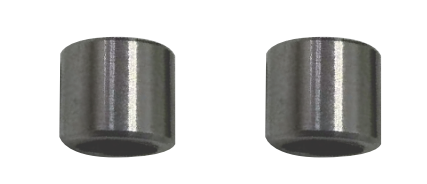

Casquillo de aluminio

2

image-20260424115311644

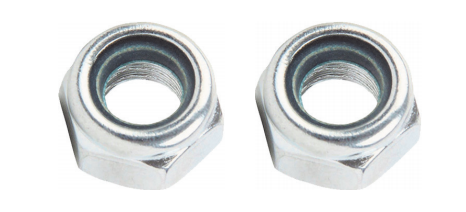

Tuerca autoblocante M4

2

image-20260424115321342

Tuerca M3

14

image-20260424115330779

Placa acrílica

2

image-20260424115348411

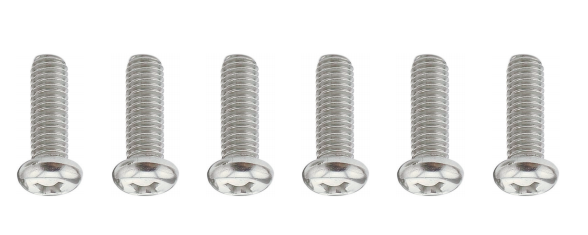

Tornillo de cabeza redonda M2*10mm

6

image-20260424115357883

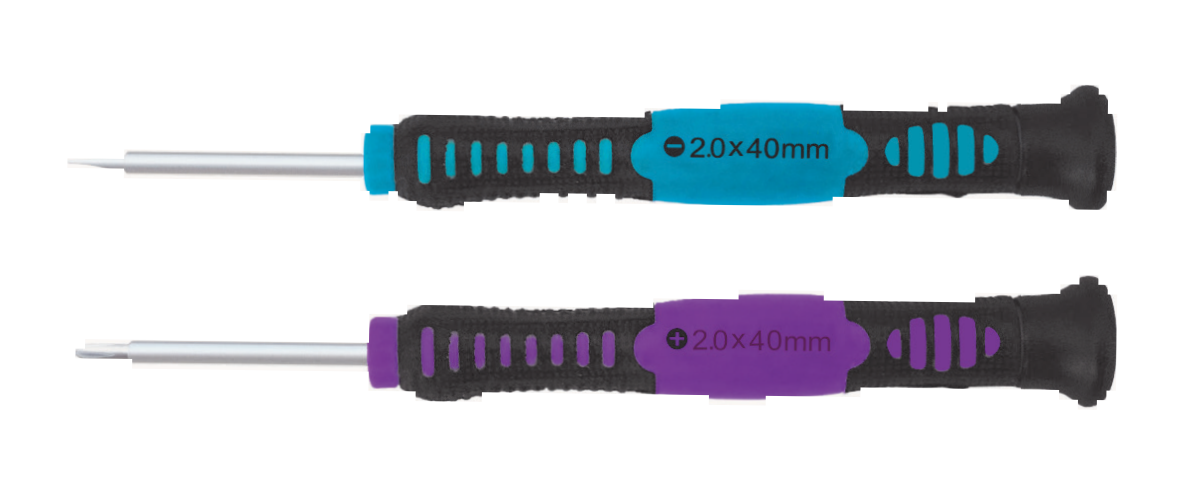

Destornillador

2

image-20260424115431293

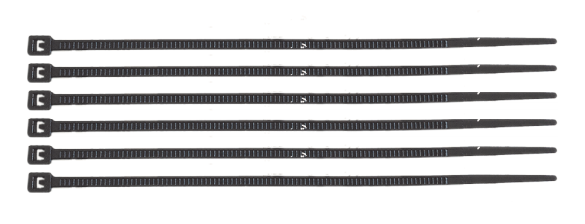

Cable de nylon

6

image-20260424115446140

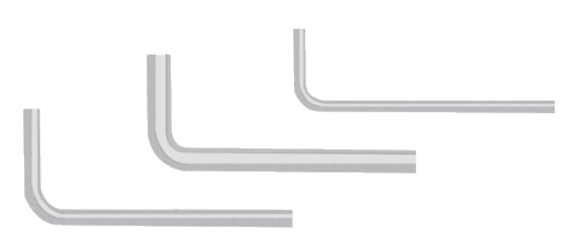

Llave M1.5/2.5/3

3

image-20260424115458269

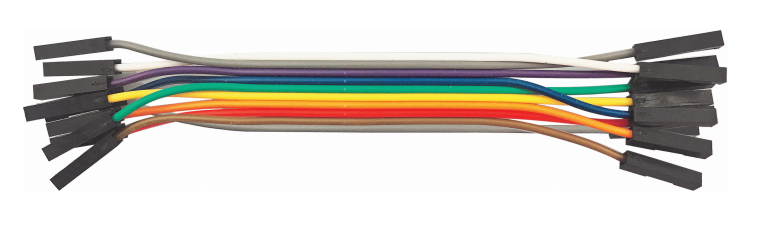

Cable DuPont F-F 150mm

10

image-20260424115511197

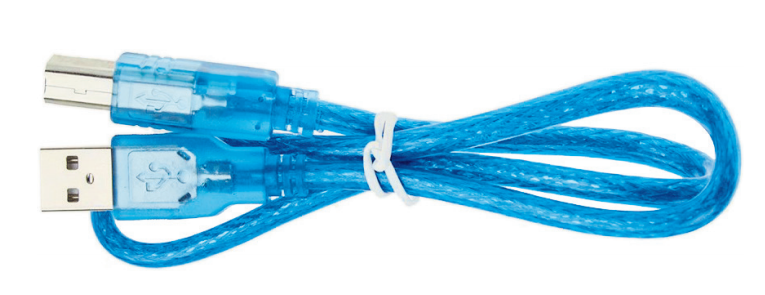

Cable USB

1

image-20260424115524400

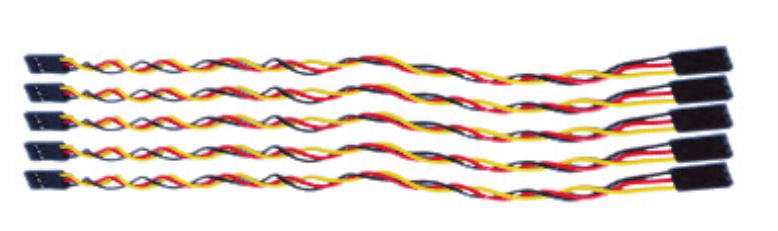

Cable DuPont F-F 200mm

5

image-20260424115535336

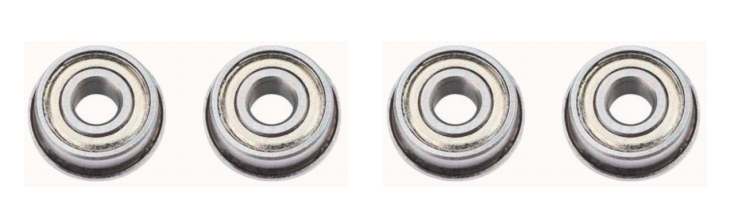

Rodamiento de brida

4

image-20260424115600730

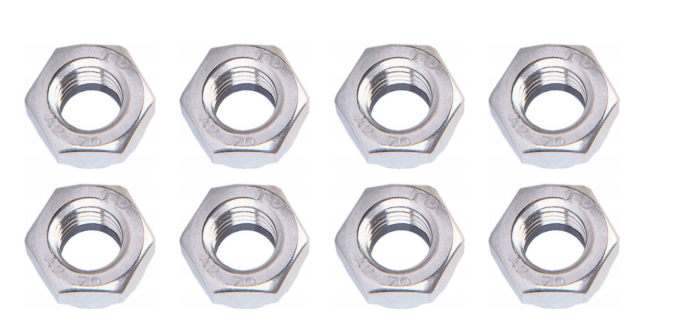

Tuerca M2

8

image-20260424115618761

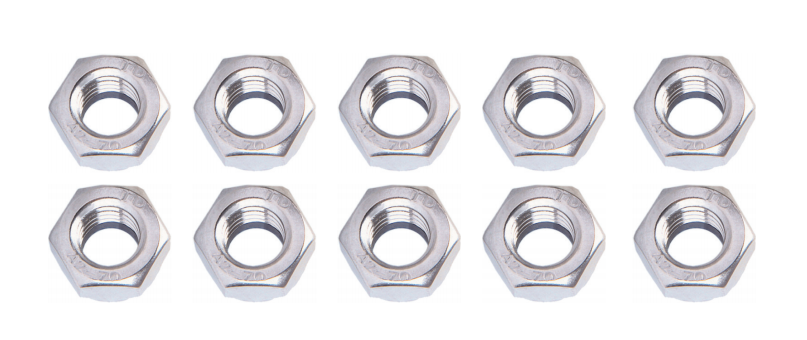

Tuerca M4

10

image-20260424115628936

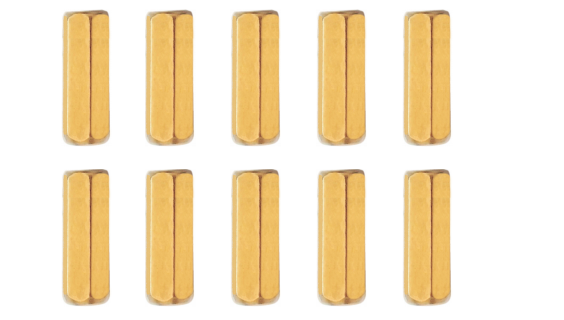

Pilar de cobre M3*10mm

10

image-20260424115639400

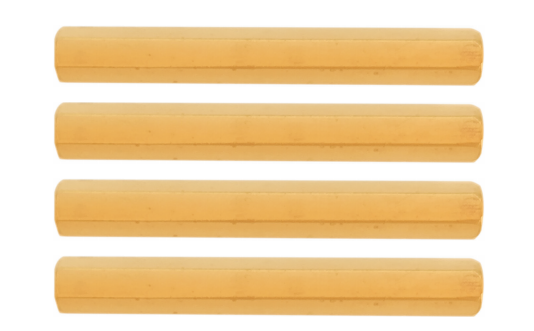

Pilar de cobre M3*45mm

4

image-20260424115651555

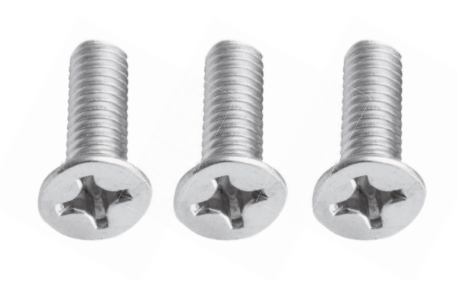

Tornillo de cabeza plana M3*10mm

3

image-20260424115703860

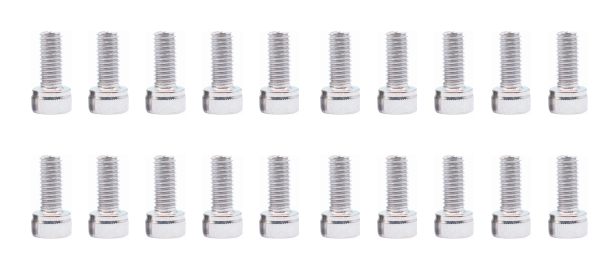

Tornillo M3*6mm

20

image-20260424115715005

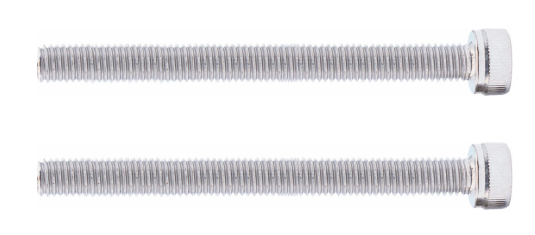

Tornillo M4*50mm

2

image-20260424115723402

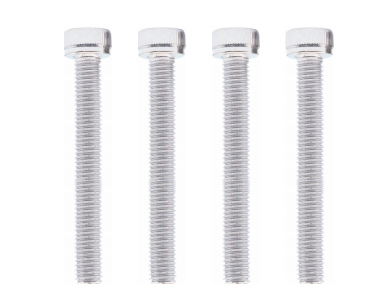

Tornillo M4*40mm

4

image-20260424115749041

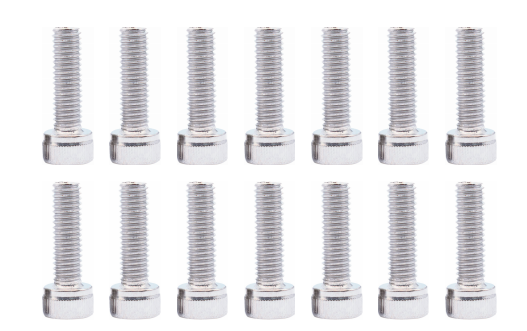

Tornillo M3*8mm

14

image-20260424115827213

Tornillo de cabeza redonda M3*12mm

8

image-20260424115854821

Tornillo M4*112mm

4

image-20260424115920087

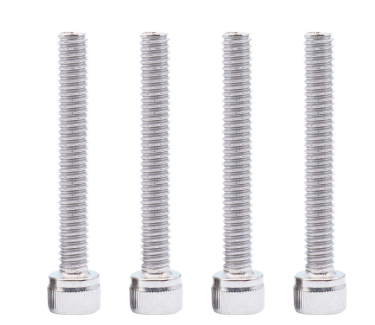

Tornillo M3*25mm

4

image-20260424115955301

Cartón decorativo

1

image-20260424120010842

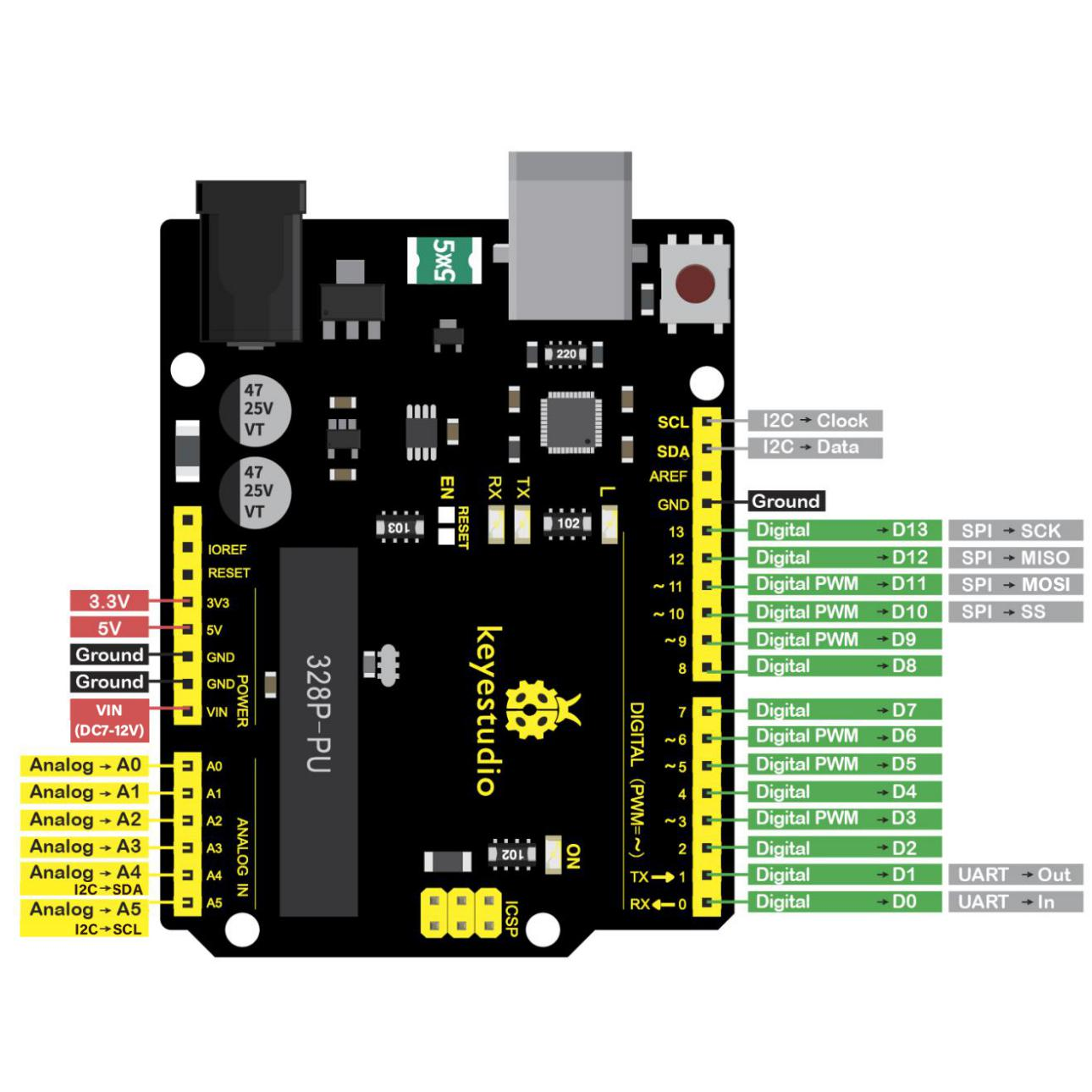

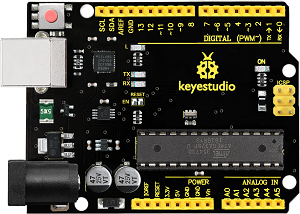

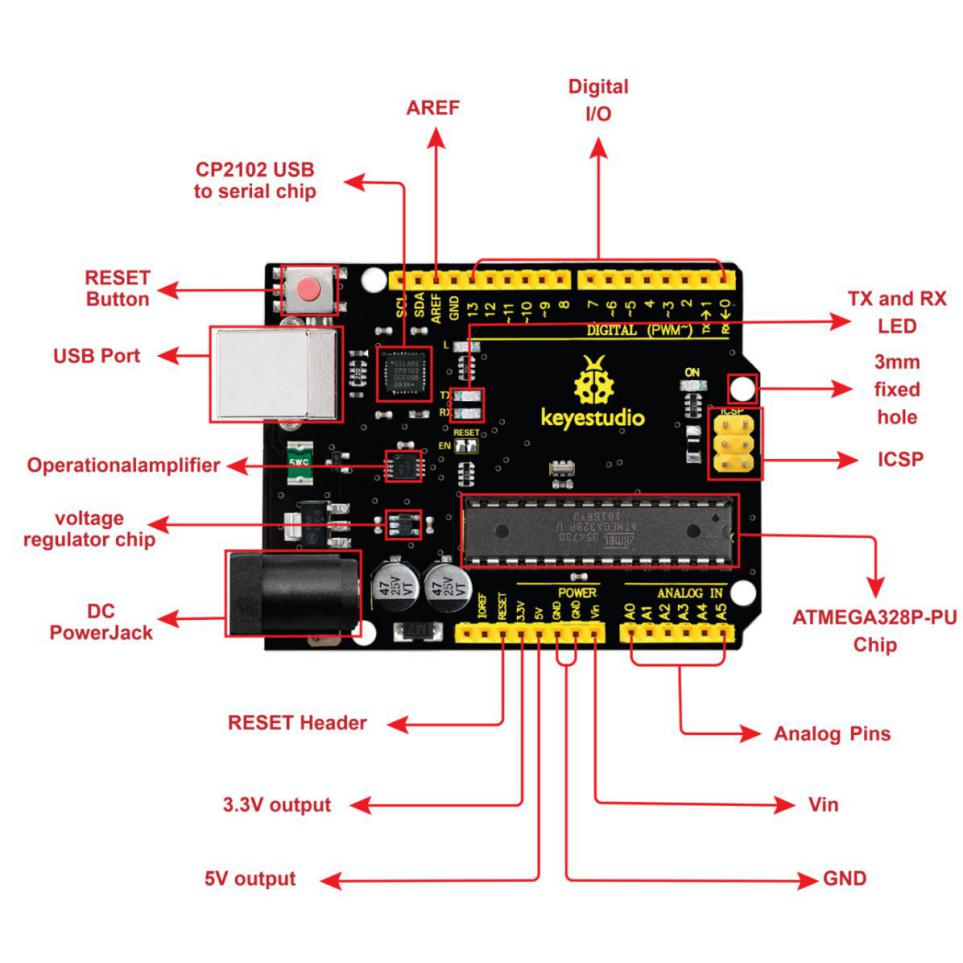

1.5 Placa de desarrollo Keyestudio V4.0

Necesitas saber que la placa de desarrollo keyestudio V4.0 es el núcleo de este auto inteligente.

La placa de desarrollo keyestudio V4.0 es una placa compatible con Arduino uno, que se basa en el MCU ATmega328P, y con un chip cp2102 como convertidor UART-a-USB.

Tiene 14 pines de entrada/salida digital (de los cuales 6 se pueden usar como salidas PWM), 6 entradas analógicas, un cristal de cuarzo de 16 MHz, una conexión USB, un conector de alimentación, 2 encabezados ICSP y un botón de reinicio.

Contiene todo lo necesario para soportar el microcontrolador. Simplemente conéctalo a una computadora con un cable USB o aliméntalo a través de un conector DC externo (DC 7-12V) o a través de encabezados hembra Vin/GND (DC 7-12V) para comenzar.

Microcontrolador

ATmega328P-PU

Voltaje de funcionamiento

5V

Voltaje de entrada (recomendado)

DC7-12V

Pines de E/S digital

14 (D0-D13) (de los cuales 6 proporcionan salida PWM)

Pines de E/S digital PWM

6 (D3, D5, D6, D9, D10, D11)

Pines de entrada analógica

6 (A0-A5)

Corriente DC por pin de E/S

20 mA

Corriente DC para pin 3.3V

50 mA

Memoria Flash

32 KB (ATmega328P-PU) de los cuales 0.5 KB se usan en el bootloader

SRAM

2 KB (ATmega328P-PU)

EEPROM

1 KB (ATmega328P-PU)

Velocidad de reloj

16 MHz

LED_BUILTIN

D13
