Projet 11 Réservoir d’évitement ultrasonique

Description

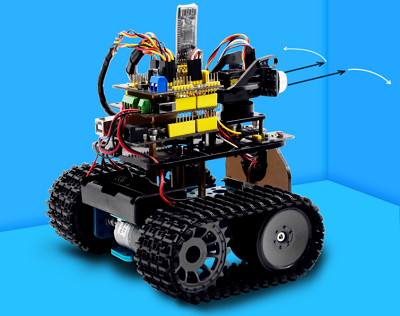

Dans ce programme, le capteur ultrasonique détecte la distance de l’obstacle pour envoyer des signaux qui contrôlent la voiture robot. Ensuite, nous vous montrerons comment fabriquer une voiture d’évitement d’obstacles.

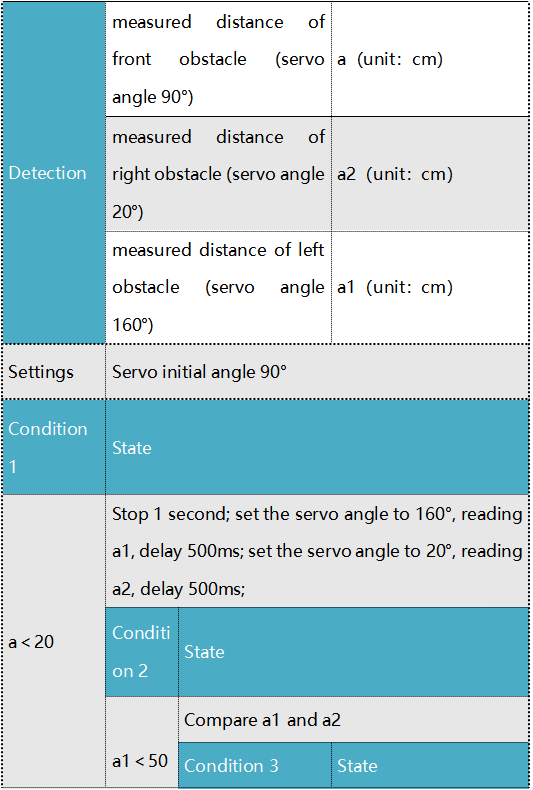

La logique spécifique du robot d’évitement ultrasonique est présentée ci-dessous :

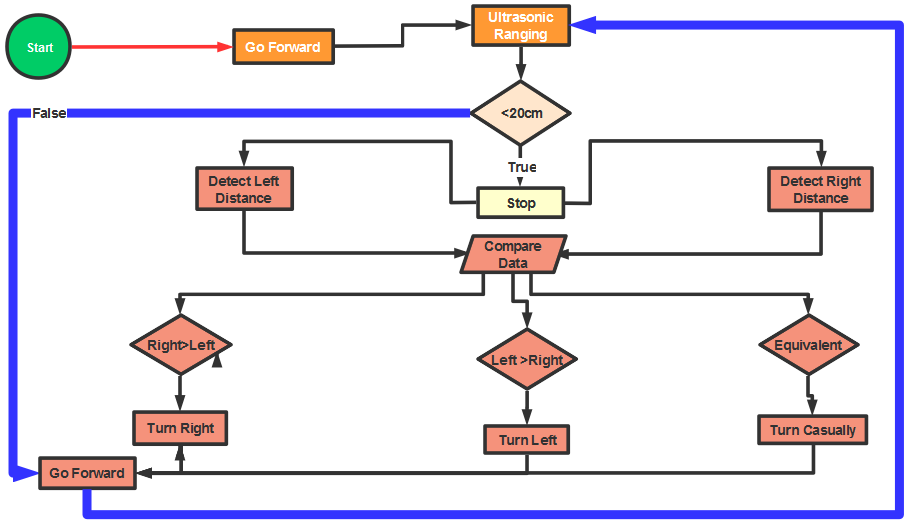

Organigramme

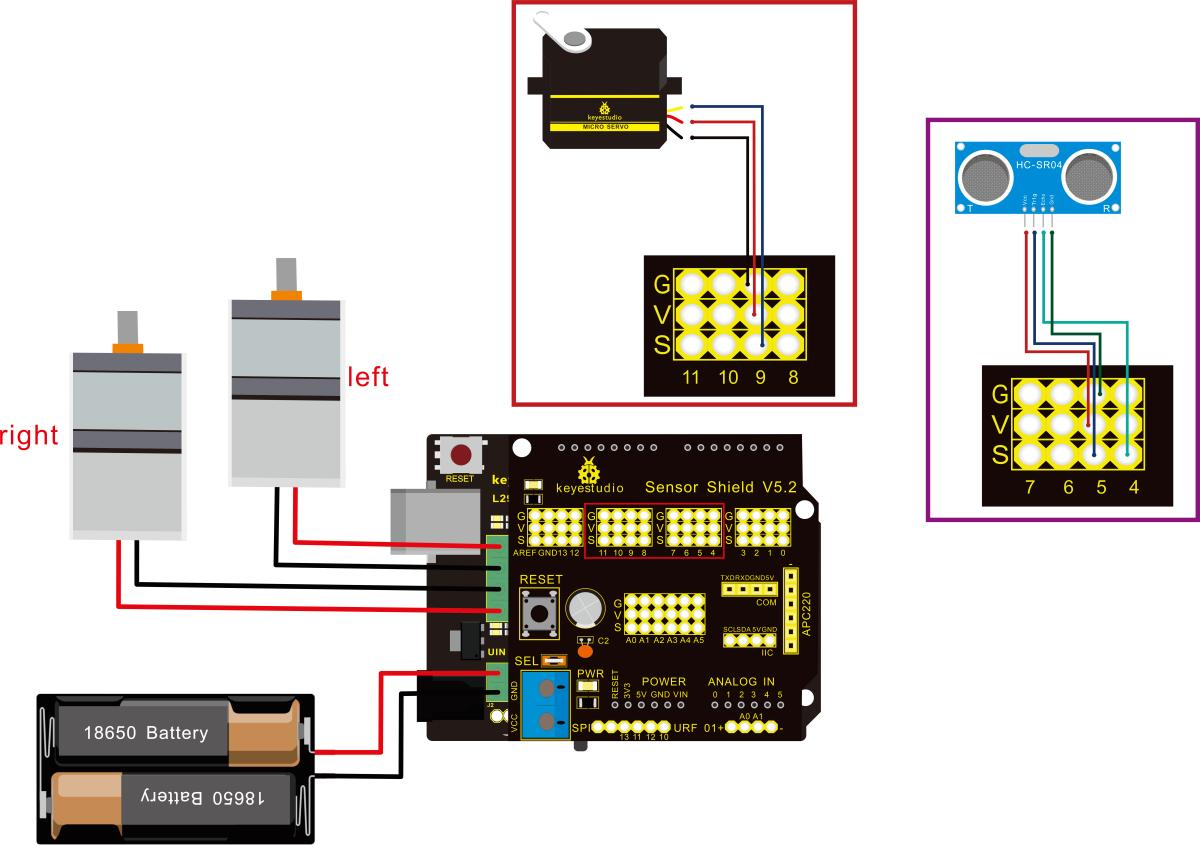

Schéma de connexion :

Remarque : Les broches « - », « + » et « S » du servo sont respectivement connectées à G (GND), V (VCC) et D9 de la carte d’extension. Le VCC, Trig, Echo et Gnd du capteur ultrasonique sont liés à 5v (V), 5 (S), Echo et Gnd (G) de la carte d’extension.

Code de test :

/*
 keyestudio Mini Tank Robot V2.1
 leçon 11
 ultrasonic_avoid_tank
 http://www.keyestudio.com
*/
int random2;
int a;
int a1;
int a2;
#define ML_Ctrl 13  // définir la broche de contrôle de direction du moteur gauche
#define ML_PWM 11   // définir la broche de contrôle PWM du moteur gauche
#define MR_Ctrl 12  // définir la broche de contrôle de direction du moteur droit
#define MR_PWM 3   // définir la broche de contrôle PWM du moteur droit

#define Trig 5  // broche Trig ultrasonique
#define Echo 4  // broche Echo ultrasonique
int distance;
#define servoPin 9  // broche servo
int pulsewidth;
/************la fonction pour faire fonctionner le moteur**************/
void Car_front()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,200);
}
void Car_back()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,200);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,200);
}
void Car_left()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,HIGH);
  analogWrite(ML_PWM,255);
}
void Car_right()
{
  digitalWrite(MR_Ctrl,HIGH);
  analogWrite(MR_PWM,255);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,255);
}
void Car_Stop()
{
  digitalWrite(MR_Ctrl,LOW);
  analogWrite(MR_PWM,0);
  digitalWrite(ML_Ctrl,LOW);
  analogWrite(ML_PWM,0);
}

// La fonction pour contrôler le servo
void procedure(int myangle) {
  for (int i = 0; i <= 50; i = i + (1)) {
    pulsewidth = myangle * 11 + 500;
    digitalWrite(servoPin,HIGH);
    delayMicroseconds(pulsewidth);
    digitalWrite(servoPin,LOW);
    delay((20 - pulsewidth / 1000));
  }
}
// La fonction pour contrôler le capteur ultrasonique
float checkdistance() {
  digitalWrite(Trig, LOW);
  delayMicroseconds(2);
  digitalWrite(Trig, HIGH);
  delayMicroseconds(10);
  digitalWrite(Trig, LOW);
  float distance = pulseIn(Echo, HIGH) / 58.00;  // 58.20, c'est-à-dire 2*29.1=58.2
  delay(10);
  return distance;
}
  //****************************************************************
void setup(){
  pinMode(servoPin, OUTPUT);
  procedure(90); // définir le servo à 90°

  pinMode(Trig, OUTPUT);
  pinMode(Echo, INPUT);
  pinMode(ML_Ctrl, OUTPUT);
  pinMode(ML_PWM, OUTPUT);
  pinMode(MR_Ctrl, OUTPUT);
  pinMode(MR_PWM, OUTPUT);
}
void loop(){
  random2 = random(1, 100);
  a = checkdistance();  // attribuer la distance avant détectée par le capteur ultrasonique à la variable a

  if (a < 20) // quand la distance avant détectée est inférieure à 20
  {
      Car_Stop();  // le robot s'arrête
      delay(500); // délai de 500ms
      procedure(160);  // La plateforme ultrasonique tourne à gauche
      for (int j = 1; j <= 10; j = j + (1)) { // instruction for, les données seront plus précises si le capteur ultrasonique détecte plusieurs fois.
        a1 = checkdistance();  // attribuer la distance gauche détectée par le capteur ultrasonique à la variable a1
      }
      delay(300);
      procedure(20); // La plateforme ultrasonique tourne à droite
      for (int k = 1; k <= 10; k = k + (1)) {
        a2 = checkdistance(); // attribuer la distance droite détectée par le capteur ultrasonique à la variable a2
      }

      if (a1 < 50 || a2 < 50)  // le robot tournera vers le côté de distance plus longue quand la distance gauche ou droite est inférieure à 50cm.
      {
        if (a1 > a2) // la distance gauche est supérieure au côté droit
        {
          procedure(90);  // La plateforme ultrasonique tourne vers l'avant droit
          Car_left();  // le robot tourne à gauche
          delay(500);  // tourner à gauche pendant 500ms
          Car_front(); // aller vers l'avant
        }
        else
        {
          procedure(90);
          Car_right(); // le robot tourne à droite
          delay(500);
          Car_front();  // aller vers l'avant
        }
      }
      else  // Si les deux côtés sont supérieurs ou égaux à 50cm, tourner à gauche ou à droite aléatoirement
      {
        if ((long) (random2) % (long) (2) == 0)  // Quand le nombre aléatoire est pair
        {
          procedure(90);
          Car_left(); // le réservoir robot tourne à gauche
          delay(500);
          Car_front(); // aller vers l'avant
        }
        else
        {
          procedure(90);
          Car_right(); // le robot tourne à droite
          delay(500);
          Car_front(); // aller vers l'avant
       }
     }
  }
  else  // Si la distance avant est supérieure ou égale à 20cm, la voiture robot ira vers l'avant
  {
      Car_front(); // aller vers l'avant
  }
}

Résultat du test

Téléchargez le code avec succès, le commutateur DIP est basculé vers l’extrémité droite et l’alimentation est activée, le réservoir robot avance et évite automatiquement l’obstacle.
